（免費下載）JGJ 85-2010 預應力筋用錨具、夾具和連接器應用技術規程
1 總 則
1.0.1 為了在預應力結構工程中合理應用預應力筋用錨具、夾具和連接器，保證錨固區，錨固節點安全可靠，確保質量，制定本規程。
1.0.2 本規程適用于預應力混凝土結構，房屋建筑預應力鋼結構、巖錨和地錨等工程中預應力筋用錨具、夾具和連接器的應用。
1.0.3 預應力結構工程中錨具、夾具和連接器的應用，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
Apl——單根預應力筋公稱截面面積；
Ap——預應力筋-錨具(或夾具)組裝件中各根頂應力筋公稱截面面積之和；
Ep——頂應力筋彈性模量；
——錨固區傳力性能試驗時同條件養護的混凝土立方體試件抗壓強度實測平均值；
fcu，k——設計用混凝土立方體抗壓強度標準值，也稱為混凝土抗壓強度等級值；
fptk——預應力筋的抗拉強度標準值；
fpm——試驗用預應力筋(其中截面以Apl計)實測極限抗拉強度平均值；
Fapu——預應力筋-錨具組裝件的實測極限拉力；
Fgpu——預應力筋-夾具組裝件的實測極限拉力；
Fpm——預應力筋的實際平均極限抗拉力，由預應力筋試件實測破斷力平均值確定；
Fptk——預應力筋抗拉力標準值；
Fu——錨固區傳力性能試驗時實測的極限荷載；
Ncon——預應力筋張拉控制力；
Np——作用在錨墊板上的預加力設計值；
△a——預應力筋與錨具(或連接器、夾具)之間的相對位移；
△b——錨具(或夾具、連接器)零件間的相對位移；
△l——在張拉控制力下，張拉端工作錨具和千斤頂工具錨之間預應力筋的理論伸長值；
εa——預應力筋-錨具組裝件達到實測極限拉力時預應力筋的總應變；
ηa——預應力筋-錨具組裝件靜載錨固性能試驗測定的錨具效率系數；
ηg——預應力筋-夾具組裝件靜載錨固性能試驗測定的夾具效率系數；
ηp——預應力筋的效率系數。
3 性能要求
3.0.1 預應力筋用錨具、夾具和連接器的基本性能應符合現行國家標準《預應力筋用錨具、夾具和連接器》GB／T 14370的規定。
3.0.2錨具的靜載錨固性能，應由預應力筋—錨具組裝件靜載試驗測定的錨具效率系數(ηa)和達到實測極限拉力時組裝件中預應力筋的總應變(εapu)確定。錨具效率系數(ηa)不應小于0.95，預應力筋總應變(εapu)不應小于2.0%。錨具效率系數應根據試驗結果并按下式計算確定：
(3.0.2)
式中：ηa——由預應力筋——錨具組裝件靜載試驗測定的錨具效率系數；
Fapu——預應力筋——錨具組裝件的實測極限拉力（N）；
Fpm——預應力筋的實際平均極限抗拉力（N），由預應力筋試件實測破斷力平均值計算確定；
ηp——預應力筋的效率系數，其值應按下列規定取用：預應力筋——錨具組裝件中預應力筋為1~5根時，ηpηp=1；6~12根時，=0.99；13~19根時，ηp=0.98；20根以上時，ηp=0.97；
預應力筋——錨具組裝件的破壞形式應是預應力筋的破斷，錨具零件不應碎裂。夾片式錨具的夾片在預應力筋拉應力未超過0.8fptk時不應出現裂縫。
3.0.3 預應力筋-錨具(或連接器)組裝件破壞時，夾片式錨具的夾片可出現微裂或一條縱向斷裂裂縫。
3.0.4 夾片式錨具的錨板應具有足夠的剛度和承載力，錨板性能由錨板的加載試驗確定，加載至0.95Fptk后卸載，測得的錨板中心殘余撓度不應大于相應錨墊板上口直徑的1／600；加載至1.2Fptk時，錨板不應出現裂紋或破壞。
3.0.5 需做疲勞驗算的結構所采用的錨具，應滿足疲勞性能要求。
3.0.6 有抗震要求的結構采用的錨具，應滿足低周反復荷載性能要求。
3.0.7 當錨具使用環境溫度低于-50℃時，錨具應滿足低溫錨固性能要求。
3.0.8 錨具應滿足分級張拉、補張拉和放松拉力等張拉工藝的要求。錨固多根預應力筋的錨具，除應具有整束張拉的性能外，尚應具有單根張拉的性能。
3.0.9 承受低應力或動荷載的夾片式錨具應具有防松性能。
3.0.10 頂應力筋—夾具組裝件的靜載錨固性能試驗實測的夾具效率系數(ηg)不應小于0.92。實測的夾具效率系數應按下式計算：
ηg=Fgpu/ Fpm (3.0.10)
式中：ηg——預應力筋——夾具組裝件靜載錨固性能試驗測定的夾具效率系數；
Fgpu——預應力筋——夾具組裝件的實測極限拉力（N）。
預應力筋——夾具組裝件的破壞形式應是預應力筋破斷，夾具零件不應破壞。
3.0.11 夾具應具有良好的自錨、松錨和重復使用的性能，主要錨固零件應具有良好的防銹性能。夾具的可重復使用次數不宜少于300次。
3.0.12 在后張頂應力混凝土結構構件中的永久性預應力筋連接器，應符合錨具的性能要求，用于先張法施工且在張拉后還需進行放張和拆卸的連接器，應符合夾具的性能要求。
3.0.13 錨墊板(圖3.0.13)應具有足夠的剛度和承載力，并應符合下列規定：
1 預應力鋼絞線在錨具底口處的折角不宜大于4°；
2 需設置灌漿孔時，其內徑不宜小于20mm；
3 宜設有錨具對中止口。
3.0.14 錨口摩擦損失率不宜大于6％。
3.0.15 與后張預應力筋用錨具或連接器配套的錨墊板、局部加強鋼筋，在規定的試件尺寸及混凝土強度下，應滿足錨固區傳力性能要求。
4 設計選用
4.0.1 預應力結構構件的設計，應根據工程環境、結構特點、預應力筋品種和張拉施工方法，合理選擇適用的錨具和連接器。常用預應力筋的錨具和連接器可按表4.0.1選用。
4.0.2 較高強度等級預應力筋用錨具(夾具或連接器)可用于較低強度等級的預應力筋；較低強度等級預應力筋用錨具(夾具或連接器)不得用于較高強度等級的預應力筋。
4.0.3 在后張預應力混凝土結構構件中，預應力束(或孔道)曲線末端的切線應與錨墊板垂直，不同張拉力的預應力束曲線起始點與張拉錨固點之間的直線段最小氏度應符合表4.0.3的規定。
4.0.4 后張預應力混凝土結構構件或預應力鋼結構中錨具的布置，應滿足預應力筋張拉時千斤頂操作空間的要求。
4.0.5 在后張預應力混凝土結構構件中，錨墊板和局部受壓加強鋼筋構造，除應滿足錨固區混凝土局部受壓承載力要求外，尚應符合下列規定：
1 當采用普通錨墊板時，可根據現行國家標準《混凝土結構設計規范》GB 50010的有關規定進行局部受壓承載力計算，并應配置相應的局部受壓加強鋼筋；計算局部受壓面積時，錨墊板的剛性擴散角宜取45°；
2 當采用鑄造錨墊板時，應根據產品的技術參數要求選用與錨具配套的錨墊板和局部加強鋼筋，并應確定錨墊板間距、錨墊板到構件邊緣距離以及張拉時要求達到的混凝土強度；當產品技術參數不滿足工程實際條件時，應由設計方專門設計，必要時可根據實際設計條件并按本規程附錄A進行錨固區傳力性能試驗進行驗證。
4.0.6 端部錨固區，除應配置局部受壓加強鋼筋外，尚應根據現行國家標準《混凝土結構設計規范》GB 50010的有關規定在結構構件的端部錨固區范圍內配置附加的縱向抗劈裂鋼筋、端部抗剝裂鋼筋以及偏心抗拉鋼筋等加強鋼筋。
4.0.7 后張預應力混凝土錨固區局部受壓加強鋼筋可采用螺旋筋或網片筋，并應符合下列規定：
1 宜采用帶肋鋼筋，其體積配筋率不應小于0.5％；
2 螺旋筋的圈內徑宜大于錨墊板對角線長度或直徑，且螺旋筋的圈內徑所圍面積與錨墊板端面輪廓所圍面積之比不應小于1.25，螺旋筋應與錨具對中，螺旋筋的首圈鋼筋距錨墊板的距離不宜大于25mm；
3 網片筋的鋼筋間距不宜大于150mm，首片網片筋至錨墊板的距離不宜大于25mm，網片筋之間的距離不宜大于150mm。
4.0.8 錨具應采取可靠的防腐及耐火措施，并應符合下列規定：
1 當用無收縮砂漿或混凝土封閉時，封閉砂漿或混凝土應與結構粘結牢固，不應出現裂縫，封錨混凝土內宜配置1～2片網片筋。錨具、預應力筋及網片筋的保護層厚度應符合現行國家標準《混凝土結構設計規范》GB 50010的規定；
2 在后張預應力混凝土結構構件中，封錨混凝土強度等級宜與結構構件混凝土強度等級相同；
3 當無耐火要求時，外露錨具可采用涂刷防銹漆等方式進行保護，但應保證能夠重新涂刷；
4 當采用可更換的預應力筋或工程使用中需要調整拉力時，不宜采用難以拆除的防護構造；
5 無粘結預應力筋張拉錨固后，應采用封端罩封閉錨具端頭和外露的預應力筋，封端罩內應注滿防腐油脂；
6 臨時性的預應力筋及錨具宜采取適當?shù)谋Ｗo措施。
4.0.9 預應力鋼結構錨固節點，應滿足其局部受壓承載力和剛度的要求，必要時應采取設置加勁肋、加勁環或加勁構件等措施。錨固節點的設計應符合現行國家標準《鋼結構設計規范》GB 50017的有關規定；考慮地震作用時，應按現行國家標準《建筑抗震設計規范》GB 50011等相關標準的規定進行抗震驗算。
4.0.10 預應力鋼結構錨固節點的設計，除應滿足本規程第4.0.9條規定外，尚應符合下列規定：
1 根據結構的實際情況，預加力設計值宜取預應力筋(索)內力設計值的1.2～1.5倍；
2 對重要、復雜的節點宜進行足尺或縮尺模型的承載力試驗，節點模型試驗的荷載工況宜與節點的實際受力狀態一致；
3 錨固節點區域應進行應力分析和連接計算，并應采取可靠的構造措施；節點區應避免出現焊縫重疊、開孔等情況；構造、受力復雜的節點可采用鑄鋼節點。
5 進場驗收
5.0.1 錨具產品進場驗收時，除應按合同核對錨具的型號、規格、數量及適用的預應力筋品種、規格和強度等級外，尚應核對下列文件：
1 錨具產品質量保證書，其內容應包括：產品的外形尺寸，硬度范圍，適用的預應力筋品種、規格等技術參數，生產日期、生產批次等；產品質量保證書應具有可追溯性；
2 按本規程附錄A進行的錨固區傳力性能檢驗報告。
5.0.2 錨具供應商應提供產品技術手冊，其內容應包括：廠家需向用戶說明的有關設計、施工的相關參數；錨具排布要求的錨具最小中心間距、錨具中心到構件邊緣的最小距離；張拉時要求達到的混凝土強度；局部受壓加強鋼筋等技術參數。
5.0.3 錨具產品按合同驗收后，應按下列規定的項目進行進場檢驗：
1 外觀檢查：應從每批產品中抽取2％且不應少于10套樣品，其外形尺寸應符合產品質量保證書所示的尺寸范圍，且表面不得有裂紋及銹蝕；當有下列情況之一時，應對本批產品的外觀逐套檢查，合格者方可進入后續檢驗：
1)當有1個零件不符合產品質量保證書所示的外形尺寸，應另取雙倍數量的零件重做檢查，仍有1件不合格；
2)當有1個零件表面有裂紋或夾片、錨孔錐面有銹蝕。對配套使用的錨墊板和螺旋筋可按上述方法進行外觀檢查，但允許表面有輕度銹蝕。
2 硬度檢驗：對有硬度要求的錨具零件，應從每批產品中抽取3％且不應少于5套樣品(多孔夾片式錨具的夾片，每套應抽取6片)進行檢驗，硬度值應符合產品質量保證書的規定；當有1個零件不符合時，應另取雙倍數量的零件重做檢驗；在重做檢驗中如仍有1個零件不符合，應對該批產品逐個檢驗，符合者方可進入后續檢驗。
3 靜載錨固性能試驗：應在外觀檢查和硬度檢驗均合格的錨具中抽取樣品，與相應規格和強度等級的預應力筋組裝成3個預應力筋-錨具組裝件，可按本規程附錄B的規定進行靜載錨固性能試驗。
5.0.4 對于錨具用量較少的一般工程，如由錨具供應商提供有效的錨具靜載錨固性能試驗合格的證明文件，可僅進行外觀檢查和硬度檢驗。
5.0.5 需做疲勞驗算或有抗震要求的工程，當設計提出要求時，應按現行國家標準《預應力筋用錨具、夾具和連接器》GB／T14370的規定進行疲勞性能或低周反復荷載性能試驗。
5.0.6 生產廠家在產品定型時，采用鑄造墊板的錨具應進行錨固區傳力性能試驗，試驗方法和檢驗結果應符合本規程附錄A的規定。
5.0.7 生產廠家在產品定型時，應進行錨具的內縮值測試，并應在產品技術手冊中提供相應的參數。必要時可對進場錨具進行內縮值測試，測試結果應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的要求。錨具內縮值的測試方法可按本規程附錄C的規定執行。
5.0.8 生產廠家在產品定型時，應進行夾片式錨具的錨口摩擦損失測試，并應在產品技術手冊中提供相應的參數。必要時可對進場錨具進行錨口摩擦損失測試，測試結果應符合本規程第3.0.14條的要求。錨口摩擦損失測試方法可按本規程附錄D的規定執行。
5.0.9 生產廠家在產品定型時，每種型號錨板均應進行錨板性能檢驗。必要時可對進場錨具抽樣進行錨板性能試驗。錨板性能試驗方法和檢驗要求可按本規程附錄E的規定執行。

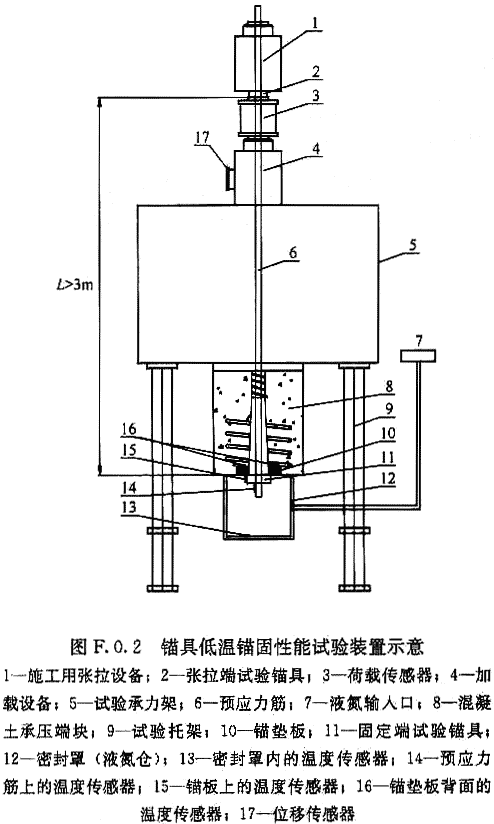

5.0.10 錨具應用于環境溫度低于-50℃的工程時，應進行低溫錨固性能試驗，試驗方法和檢驗結果應符合本規程附錄F的規定。
5.0.11 夾具進場驗收時，應進行外觀檢查、硬度檢驗和靜載錨固性能試驗，靜載錨固性能試驗結果應符合本規程第3.0.10條的規定。硬度檢驗和靜載錨固性能試驗方法應與錨具相同。
5.0.12 夾具用量較少時，如由生產廠提供有效的靜載錨固性能試驗合格的證明文件，可僅進行外觀檢查、硬度檢驗。
5.0.13 后張法連接器的進場驗收規定應與錨具相同；先張法連接器的進場驗收規定應與夾具相同。
5.0.14 進場驗收時，每個檢驗批的錨具不宜超過2000套，每個檢驗批的連接器不宜超過500套，每個檢驗批的夾具不宜超過500套。獲得第三方獨立認證的產品，其檢驗批的批量可擴大1倍。
6 使用要求
6.0.1 預應力筋用錨具產品應配套使用，同一構件中應使用同一廠家產品。工作錨不應作為工具錨使用。夾片式錨具的限位板和工具錨宜采用與工作錨同一生產廠的配套產品。
6.0.2 先張預應力混凝土構件所使用的夾具或連接器，應根據預應力筋的品種、規格、先張設備形式及工藝操作要求，由構件生產單位確定。
6.0.3 預應力筋用錨具、夾具和連接器，在貯存、運輸及使用期間應采取措施避免銹蝕、沾污、遭受機械損傷、混淆和散失。
6.0.4 在后張預應力混凝土工程施工中，應防止水泥漿進入喇叭管；預應力筋穿人孔道后，應將外露預應力筋擦拭干凈并做適當保護。
6.0.5 擠壓錨具制作時，擠壓模具與擠壓錨具應配套使用。
6.0.6 鋼絞線軋花錨成型時，梨形頭尺寸和直線段長度不應小于設計值，表面不應有油脂或污物。
6.0.7 預應力筋應整束張拉錨固。對平行排放的預應力鋼絞線束，在確保各根預應力鋼絞線不會疊壓時，可采用小型千斤頂逐根張拉，并應考慮分批張拉預應力損失對總預加力的影響。
6.0.8 當采用變角張拉工藝時，應考慮變角產生的附加摩擦損失，可適當提高張拉力予以補償，但張拉控制應力不宜大于0.8fptk。變角張拉產生的摩擦損失可通過試驗確定，測試方法可按本規程附錄G的規定執行。
6.0.9 錨具和連接器安裝時應與孔道對中。錨墊板上設置對中止口時，應防止錨具偏出止口，夾片式錨具安裝時，夾片的外露長度應一致。錨具安裝后宜及時張拉。
6.0.10 采用連接器接長預應力筋時，應全面檢查連接器的所有零件，并應按產品技術手冊要求操作。
6.0.11 采用螺母錨固的支承式錨具，安裝前應逐個檢查螺紋的匹配性，確保張拉和錨固過程中順利旋合擰緊。
6.0.12 千斤頂安裝時，工具錨應與工作錨對正，工具錨和工作錨之間的各根預應力筋不得錯位、扭絞。
6.0.13 預應力筋應按設計或施工方案規定的順序與程序進行張拉。
6.0.14 預應力筋張拉或放張時，應采取有效安全防護措施。在張拉過程中，預應力筋兩端的正面不得站人和穿越。
6.0.15 在預應力筋張拉和錨固過程中或錨固完成以后，均不得大力敲擊或振動錨具。
6.0.16 預應力筋錨固后需要放張時，對于支承式錨具可用張拉設備緩慢地松開；對于夾片式錨具宜采用專門的放松裝置松開。
6.0.17 預應力筋張拉錨固后，應對錨固狀態和張拉記錄進行檢查，確認合格后，方可切割外露多余部分的預應力筋。切割宜使用砂輪鋸，也可采用氧氣-乙炔焰，不得使用電弧切割，當采用氧氣-乙炔焰切割時，火焰不得接觸錨具，切割過程中宜用水冷卻錨具。切割后的預應力筋外露長度不應小于30mm，且不應小于1.5倍預應力筋直徑。
6.0.18 后張法頂應力混凝土結構構件在預應力筋張拉并經檢查合格后，宜及時進行孔道灌漿，并應及時對錨具進行封閉保護。先張法預應力混凝土構件在張拉預應力筋后，應及時澆筑混凝土。
6.0.19 單根張拉鋼絞線時，宜采用帶有止轉裝置的千斤頂。
附錄A 錨固區傳力性能試驗方法和檢驗要求
A.0.1 錨固區傳力性能的檢驗可分為產品型式檢驗和工程檢驗，并應符合下列規定：
1 型式檢驗時，對同一系列的產品，應按下列規定分組并選用有代表性的錨具進行試驗：1～5孔錨具選4孔錨具；6～8孔錨具選7孔錨具；9～12孔錨具選12孔錨具；13～19孔錨具選19孔錨具；20～37孔錨具選37孔錨具；錨具孔數大于37時，可根據實際情況選擇；
2 工程檢驗時，由設計單位選定有代表性的錨具進行檢驗；
3 每組錨具應進行3個相同試件的錨固區傳力性能檢驗。
A.0.2 在錨固區傳力性能試驗的試件(圖A.0.2)中，錨墊板、加強鋼筋和預應力筋孔道應配套使用并對中配置。試件尺寸、配筋及混凝土強度應符合下列規定：
1 試件為棱柱體，其橫截面尺寸a、b應分別取為錨具應用技術參數或設計給定的每個方向的錨具中心最小間距加50mm和錨具中心到構件邊緣最小距離2倍的較小值。采用壓力機加載時，試件高度應取橫截面尺寸a和b較大值的2倍；采用千斤頂張拉加載時，試件高度應取a和b較大值的3倍。
2 沿試件高度的周邊均勻配置附加表層箍筋，型式檢驗時其體積配筋率不應大于0.6％，工程檢驗時按實際設計配置。在加載端0.5h高度范圍內，全部輔助縱向鋼筋面積配筋率不宜大于0.3％，且其總截面面積不宜大于200mm2；在加載端0.5h高度范圍外，應滿足現行國家標準《混凝土結構設計規范》GB 50010的正截面受壓承載力要求，附加表層箍筋的混凝土保護層厚度不應小于15mm或按工程設計要求確定。
3 試驗時混凝土的抗壓強度與試件設計混凝土強度等級值之比不應小于0.8，且不應大于1.0，試驗時的混凝土抗壓強度應由同條件養護的立方體試件確定。
A.0.3錨固區傳力性能試驗加載應符合下列規定：
1測力系統不確定度不應大于1%；
2加載速度不宜超過100MPa/min；
3從0加載到0.4Fptk時，持荷10min，繼續加載到0.8Fptk時，持荷10min，然后繼續加載直至試件破壞（A.0.3）；
圖A.0.3錨固區傳力試驗加載方式
預應力筋的極限抗拉力標準值（Fptk）應按下式計算：
Fptk=fptkAp（A.0.3）
式中：Fptk——預應力筋的抗拉力標準值（N）；
fptk——預應力筋的抗拉力強度標準值（MPa）；
Ap——預應力筋的截面面積（mm2）。
A.0.4 在試驗過程中，應對下列內容進行量測、觀察并記錄：
1 試件側面裂縫的發生、寬度及擴展情況；
2 試驗極限荷載值；
3 錨墊板的變形和開裂；
4 試件的破壞形式。
A.0.5 當每組3個試件均符合下列要求時，該組錨具的錨固區傳力性能可判定合格：
1 加載達到1.0Fptk時，錨墊板未出現裂縫；
2 最大裂縫寬度未超過表A.0.5規定的限值；
表A.0.5最大裂縫寬度限值
加載控制工況 |
最大裂縫寬度限值 |
加載到0.4Fptk持荷10min后 |
0.05 |
加載到0.8Fptk持荷10min后 |
0.25 |
3試驗極限荷載值應符合下列要求
型式檢驗
（A.0.5-1）
工程檢驗
（A.0.5-2）
式中：Fu——試驗極限荷載值（N）；
fcu,k——試件設計混凝土立方體抗壓強度標準值（MPa）；
f'cu——試驗時的同條件養護立方體試件的抗壓強度實測平均值（MPa）；
Ncon——預應力筋張拉控制力（N）。
當預應力構件為拉桿時，其極限承載力應符合型式檢驗要求。
A.0.6 錨固區傳力性能在進行型式檢驗時，當一組試驗中有一個檢驗項目不滿足本規程第A.0.5條的要求時，應再增加3個試件進行試驗，如新試件檢驗結果全部合格，該組產品仍可判定A.0.6 錨固區傳力性能在進行型式檢驗時，當一組試驗中有一個檢驗項目不滿足本規程第A.0.5條的要求時，應再增加3個試件進行試驗，如新試件檢驗結果全部合格，該組產品仍可判定為合格；如新試件仍有一個檢驗項目不滿足本規程第A.0.5條的要求，該組產品應判定為不合格。
A.0.7 錨固區傳力性能檢驗報告應包括下列內容：
1 試驗基本情況，包括：試驗時間、委托單位、試驗單位、記錄人、審核人和批準人等信息；
2 錨具產品的基本情況，包括：錨墊板型號、重量以及螺旋筋的圈徑、螺距、圈數和鋼筋種類和直徑等；
3 試件基本情況，包括：試件尺寸；附加表層箍筋的鋼筋種類、直徑和間距；附加縱筋的鋼筋種類、直徑和布置情況；混凝土種類和試驗時混凝土立方體抗壓強度；
4 采用的試驗方法和試驗裝置情況；
5 各工況量測的裂縫和荷載數據；
6 相關的圖和照片；
7 檢驗的主要結論。
附錄B 靜載錨固性能試驗方法和檢驗要求
B.0.1 試驗用的預應力筋—錨具(夾具或連接器)組裝件應由全部錨具(夾具或連接器)零件和預應力筋組裝而成，試驗用的零件應是在進場驗收時經過外觀檢查和硬度檢驗合格的產品。組裝時錨固零件應與產品出廠狀態一致。組裝件應符合下列規定：
1 組裝件中各根預應力筋應等長、平行、初應力均勻，初應力可取預應力筋抗拉強度標準值的5％～10％，不包括組裝件兩端夾持部位的受力長度不宜小于3m。單根鋼絞線的組裝件試件，不包括兩端夾持部位的受力長度不應小于0.8m；其他單根預應力筋的組裝件最小長度可按照試驗設備確定，
2 試驗用預應力筋可由檢測單位或受檢單位提供，并應提供該批預應力筋的質量保證書。所選用的預應力筋，其直徑公差應在受檢錨具、夾具或連接器設計要求的容許范圍之內。試驗用頂應力筋應先在有代表性的部位至少取6根試件進行母材力學性能試驗，試驗結果應符合國家現行標準的規定，且實測抗拉強度平均值應符合工程選定的強度等級，超過上一個等級時不應采用。
B.0.2 預應力筋—錨具組裝件應按圖B.0.2—1安裝并進行靜載錨固性能試驗；預應力筋—連接器組裝件應按圖B.0.2—2安裝并進行靜載錨固性能試驗。靜載錨固性能試驗應符合下列規定：
1 測量總應變(εapu)的量具的標距不宜小于1m；
2 預應力筋—連接器組裝件應在預應力筋轉角處設置轉向約束鋼環，試驗中轉向約束鋼環與預應力筋之間不應產生相對滑動；
3 試驗用測力系統的不確定度不應大于1％；測量總應變的量具，其標距的不確定度不應大于標距的0.2％，指示應變的不確定度不應大于0.1％。
B.0.3 試驗加載步驟應符合下列規定：
1 應按預應力筋抗拉力標準值的20％、40％、60％、80％分4級等速加載，加載速度不應大于100MPa／min；預應力筋拉力達到0.8Fptk后應持荷1h，然后逐漸加載至完全破壞；
2 用試驗機進行單根預應力筋—錨具組裝件靜載錨固性能試驗時，加載速度不應大于200MPa／min；預應力筋拉力達到0.8Fptk后持荷不應少于10min，然后逐漸加載至完全破壞，加載速度不應大于100MPa／min；
3 在試驗過程中，當試驗測得的錨具效率系數(ηa)、預應力筋總應變(εapu)滿足本規程第3.0.2條，夾具效率系數(ηg)滿足本規程第3.0.10條時，可終止試驗。
B.0.4 試驗過程中，應對下列內容進行量測、觀察并記錄：
1 選取有代表性的若干根預應力筋，對施加荷載的前4級逐級量測預應力筋與錨具(或連接器、夾具)之間的相對位移(△a)和錨板與夾片之間的相對位移(△b)(圖B.0.4)；破壞；
2 實測極限拉力(Fapu)；
3 頂應力筋的總應變(εapu)；
4 頂應力筋拉力達到0.8Fptk后，在持荷1h期間內，按每20min～30min量測一次△a和△b；
5 試件的破壞部位與形式。
B.0.5 每個檢驗批應進行3個組裝件的靜載錨固性能試驗，每個組裝件性能均應符合下列要求：
1 錨具效率系數(ηa)應滿足本規程第3.0.2條的規定；夾具效率系數(ηg)應滿足本規程第3.0.10條的規定；
2 錨具組裝件的預應力筋總應變(εapu)應滿足本規程第3.0.2條的規定；
3 △a、△b應隨荷載逐漸增加，且持荷期間應無明顯變化。
當有一個試件不符合要求時，應取雙倍數量的樣品重做試驗；在重做試驗中仍有一個試件不符合要求時，該批錨具(或夾具)應判定為不合格。
附錄C 錨具內縮值測試方法
C.0.1 錨具內縮值可采用直接測量法或間接測量法進行測試。測試時采用的錨具、張拉機具及附件應配套。
C.0.2 張拉控制力(Ncon)宜在0.7Fptk～0.8Fptk范圍內取用，測量長度的量具，其標距的不確定度不應大于標距的0.2％。
C.0.3 直接測量法(圖C.0.3)應符合下列要求：
1 力值達到張拉控制力并持荷待伸長穩定后，應記錄下列內容：張拉控制力Ncon、預應力筋在錨墊板外的長度L1(mm)、預應力筋在工作錨與工具錨之間的長度Lj(mm)，當千斤頂回油至完全放松后，記錄預應力筋在錨墊板外的長度L2(mm)。
2 錨具內縮值應按下列公式計算：
式中：a——錨具內縮值；
Δl——在張拉控制力下，工作錨和千斤頂工具錨之間預應力筋的理論伸長值；
Ep——預應力筋彈性模量（N/mm2）。
3對多孔錨具，應至少測量3根預應力筋的內縮值，并應取其平均值；同一規格的錨具應測量3個，并應取其平均值作為該規格錨具的內縮值。
C.0.4間接測量法（圖C.0.4）應符合下列規定：
1臺座或構件的長度不應小于3m，錨具、千斤頂、荷載傳感器、預應力筋應同軸平行；
2力值達到張拉控制力并持荷伸長穩定后，記錄張拉端荷載傳感器讀數P1（N）；當張拉端千斤頂完全回油卸載后，記錄張拉端荷載傳感器讀數P2（N）；加載前應先將固定端千斤頂?shù)挠透咨斐鲞m當長度。
3錨具內縮值應按下式計算：
式中：L——預應力筋在工作錨和固定端錨具之間的長度。
4同一規格的錨具應測量3個，并應取其平均值作為該規格錨具的內縮值。
附錄D 錨口摩擦損失測試方法
D.0.1 測試的組裝件應由錨具、錨墊板和預應力筋組成，組裝件中各根預應力筋應平行、初應力應均勻，
D.0.2 混凝土承壓構件、張拉臺座及試驗裝置安裝(圖D.0.2)應符合下列規定：
1 混凝土承壓構件或張拉臺座長度不應小于3m；
2 混凝土承壓構件錨固區配筋及構造鋼筋應按結構設計要求配置，承壓構件內管道應順直；
3 在混凝土承壓構件上進行測試時，應避免預應力筋在管道處產生摩擦，承壓構件預留管道直徑應比錨墊板小口內徑稍大；
4 避免預應力筋在被動端錨墊板處產生摩擦，被動端的鋼質約束環直徑應比錨墊板小口內徑稍小；
5 錨具、千斤頂、荷載傳感器、預應力筋應同軸。
D.0.3 測力系統的不確定度不應大于1％。試驗加載步驟應符合下列規定：
1 加載速度不宜大于200MPa／min；
2 試驗時應分別按0.70Fptk、0.75Fptk、0.80Fptk三級加載，每級持荷時間不應少于1min，并應記錄兩端荷載傳感器的數值。
D.0.4 錨口摩擦損失率應按下式計算：
（D.0.4）
式中：δ1——錨口摩擦損失率；
P1——主動端荷載傳感器測得的拉力（N）；
P2——被動端荷載傳感器測得的拉力（N）；
D.0.5 應取0.75Fptk、0.80Fptk兩級加載測得的錨口摩擦損失率的平均值作為該錨具的錨口摩擦損失率；試驗用的組裝件不應少于3個，并應取其平均值作為該規格錨具的錨口摩擦損失率。
附錄E 錨板性能試驗方法和檢驗要求
E.0.1 每種型號錨板試件數量不應少于3個。
E.0.2 支承墊板及臺座應具有足夠的剛度。支承墊板的開口直徑D應與受檢錨板配套使用的錨墊板上口直徑一致(圖E.0.2)。高強度錐形塞可用夾片內加高強栓桿替代，高強栓桿的直徑應與夾片匹配，硬度不應小于HRC55。
E.0.3 荷載達到0.95Fptk后卸載，應分別記錄錨板中心和支承墊板開口邊緣處的位移值，二者的差值為錨板殘余撓度；測試時的加載速度不宜大于200MPa／min；位移計精度不應低于0.4級，測力系統的不確定度不應大于1％。
E.0.4 錨板的撓跨比應按下式計算：
（E.0.4）
式中：f——錨板的撓跨比；
Φ1——位移計1測得的支承墊板開口邊緣處的位移；
Φ2——位移計2測得的錨板中心的位移；
D——支承墊板的開口直徑，其值等于與受檢錨板配套使用的錨墊板上口直徑。
E.0.5 測量殘余撓度后，應繼續加載至1.2Fptk，觀察并記錄錨板是否出現裂紋或破壞。
E.0.6 三個錨板的性能均應符合本規程第3.0.4條的要求。當有一個試件不符合要求時，應取雙倍數量的樣品重做試驗；在重做試驗中仍有一個試件不符合要求時，該型號錨板應判定為不合格。
附錄F 錨具低溫錨固性能試驗方法和檢驗要求
F.0.1 錨具低溫錨固性能檢驗宜選取工程中使用的最大規格錨具，錨具組裝件應符合本規程第B.0.1條的規定。
F.0.2 預應力筋—錨具組裝件應按圖F.0.2的裝置進行錨具低溫錨固性能試驗，試驗應符合下列規定：
1 溫度傳感器測溫范圍應滿足-200℃～20℃的要求，精度不應低于±2.5℃；
2 試驗用測力系統的不確定度不應大于1％；測量總應變的量具，其標距的不確定度不應大于標距的0.2％，指示應變的不確定度不應大于0.1％。
F.0.3 試驗加載步驟應符合下列規定：
1 采用施工用張拉設備對錨具組裝件按預應力筋抗拉力標準值(Fptk)的20％、40％、60％和80％分級加載，加載至0.8Fptk后錨固；
2 采用加載設備加載，加載至0.8Fptk時應持荷1h，將錨具組裝件下端的溫度由室溫T0逐步降低至設計規定的溫度T，降溫過程中應保持預應力筋的拉力0.8Fptk不變；
3 待錨墊板背面的溫度傳感器所測溫度穩定后，應進行10次加載循環(圖F.0.3)，加載循環時的拉力下限為0.8Fptk，拉力上限為0.9Fptk；
4 循環加載結束后，應采用加載設備繼續加載，直到試件破壞；
5 加載速度不宜大于100MPa／min。
F.0.4 試驗時應量測、觀察并記錄下列內容：
1 根據荷載傳感器和位移傳感器量測值，繪制錨具組裝件荷載—伸長值曲線圖；
2 溫度降低之前，選取兩根預應力筋量測其與錨具之間的相對位移(△a)及兩個夾片與錨板間的相對位移(△b)；
3 實測極限拉力(Fapu)及相應的總應變(εapu)；
4 錨具組裝件破壞位置及形式。
F.0.5 低溫錨固性能試驗應連續進行3個錨具組裝件的試驗，3個錨具組裝件的試驗結果均應符合下列要求：
1 低溫錨固性能試驗的實測極限拉力(Fapu)不應低于常溫下預應力筋實際平均極限抗拉力(Fpm)與預應力筋效率系數(ηp)乘積的95％，ηp按本規程第3.0.2條的規定取用；
2 破壞應是預應力筋斷裂，試驗后錨具部件的殘余變形不應過大。
當有一個試件不符合要求時，應取雙倍數量的樣品重做試驗；在重做試驗中仍有一個試件不符合要求時，該批錨具應判定為不合格。
附錄G 變角張拉摩擦損失測試方法
G.0.1 檢驗用的組裝件應由變角裝置、預應力筋組成，組裝件中各根預應力筋應等長、初應力應均勻。
G.0.2 混凝土承壓構件或張拉臺座及試驗裝置安裝(圖G.0.2)應符合下列規定：
1 張拉臺座或混凝土承壓構件的長度不應小于3m；
2 變角裝置、千斤頂、荷載傳感器、預應力筋應同軸；
3 測力系統的不確定度不應大于1％。
G.0.3試驗加載步驟應符合下列規定：
1加載速度不宜大于200MPa/mim；
2試驗時一個分別按0.70Fptk、0.75Fptk、0.80Fptk三級加載，每級持荷時間不應少于1min，并應記錄兩段荷載傳感器的數值。
G.0.4變角張拉摩擦損失率應按下式計算：
（G.0.4）
式中：δ1——變角張拉摩擦損失率；
P1——荷載傳感器1測得的拉力（N）；
P2——荷載傳感器2測得的拉力（N）；
G.0.5應取三級加載測得的摩擦損失率的平均值作為測試結果。
