（免費下載）GB/T 51305-2018 碼頭船舶岸電設施工程技術標準
公告
中華人民共和國住房和城鄉建設部公告
2018年第140號
住房城鄉建設部關于發布國家標準《碼頭船舶岸電設施工程技術標準》的公告
現批準《碼頭船舶岸電設施工程技術標準》為國家標準，編號為GB/T51305-2018，自2018年12月1日起實施。
本標準在住房城鄉建設部門戶網站(www.mohurd.gov.cn)公開，并由住房城鄉建設部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2018年7月10日
前言
前言
根據住房城鄉建設部《關于印發（2013年工程建設標準規范制訂修訂計劃>的通知》（建標(201316號)的要求，標準編制組經廣泛的調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制本標準。
本標準共分6章和5個附錄，主要技術內容是：總則、術語、基本規定、碼頭船舶岸電系統、系統檢測、驗收與維護等。
本標準由住房城鄉建設部負責管理，由交通運輸部負責日常管理，由交通運輸部水運科學研究所負責具體技術內容的解釋。執行過程中如有意見和建議，請寄送交通運輸部水運科學研究所（地址：北京市海淀區西土城路8號，郵政編碼：100088）。
本標準主編單位、參編單位、主要起草人和主要審查人：
主編單位：交通運輸部水運科學研究所
參編單位：中交水運規劃設計院有限公司
連云港港口集團有限公司
神華集團有限責任公司
主要起草人：史世武 顧群 楊瑞 林結慶 劉慶國
陳鋼 張偉 王軍 張國維 張勝利
尹麗君 楊承志 鄧牧涵 蘇勇
主要審查人：蔣千 仉伯強 孫魯 朱鵬宇 朱連義
孫戟 劉楠 申宏斌 姜順強 謝桂祥
劉維鋒
1 總則
1.0.1為統一碼頭船舶岸電設施技術要求，保證岸船供電安全可靠、技術先進、經濟合理和維護方便，制定本標準。
1.0.2本標準適用于新建、改建和擴建的集裝箱碼頭、干散貨碼頭、郵輪碼頭和客滾船碼頭的船舶岸電設施建設。
1.0.3碼頭船舶岸電設施建設應貫徹安全生產、資源節約和保護環境的方針。
1.0.4碼頭船舶岸電設施建設除應符合本標準外,尚應符合國家現行有關標準的規定。
2 術語
2.0.1碼頭船舶岸電shore-to-ship power supply
由陸域電力系統向?？看a頭的船舶提供電能的設備及裝置，其整體稱為碼頭船舶岸電設施。
2.0.2變壓變頻電源variable voltage and/or variable fre quency power
改變電壓和（或）頻率的供電裝置，可分為高壓變壓變頻電源和低壓變壓變頻電源。
2.0.3斷電切換shore and ship connection power off
在船舶負載供電中斷的狀態下，完成岸電和船電之間的切換。
2.0.4不斷電切換shore and ship connection power on
在船舶負載供電不中斷的狀態下，完成岸電和船電之間的切換。
3 基本規定
4 碼頭船舶岸電系統
5 系統檢測
5.0.1碼頭船舶岸電系統的檢測應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB50150的有關規定。
5.0.2安裝檢測應在設備安裝完成后進行，檢測應包括下列內容：
1外觀檢測；
2絕緣檢測；
3接地檢測；
4功能檢測。
5.0.3初次供電檢測應在安裝檢測完成后、系統第一次供電時進行，檢測應包括下列內容：
1外觀檢測；
2相序檢測；
3功能、性能檢測。
4耐壓試驗；
5絕緣檢測；
6接地檢測。
5.0.4周期性供電檢測應在設備正常使用每12個月或停用3個月后再次使用前進行，檢測應包括下列內容：
1外觀檢測；
2絕緣檢測；
3接地檢測；
4主要設備功能、性能檢測；
5耐壓試驗。
6 驗收與維護

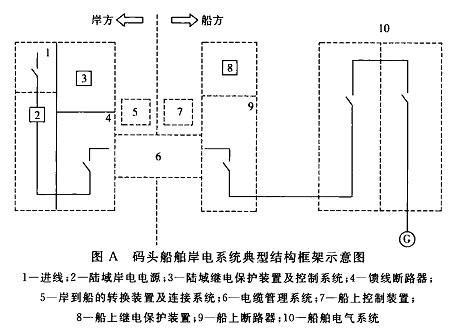

附錄A 碼頭船舶岸電系統典型結構框架
附錄A碼頭船舶岸電系統典型結構框架

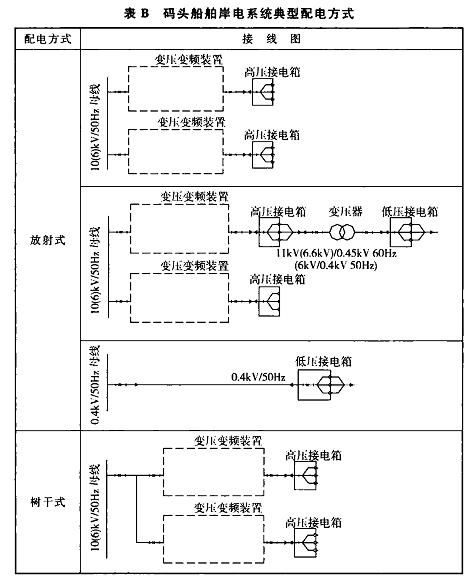

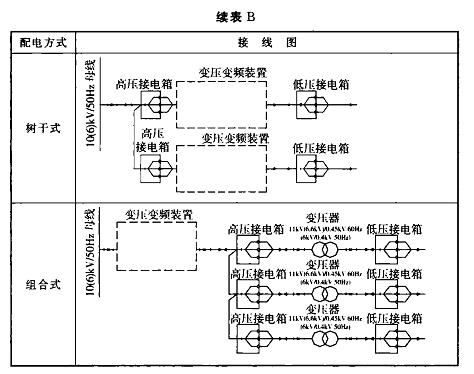

附錄B 碼頭船舶岸電系統典型配電方式
附錄B碼頭船舶岸電系統典型配電方式
附錄C 常用船舶發電機組功率和電壓

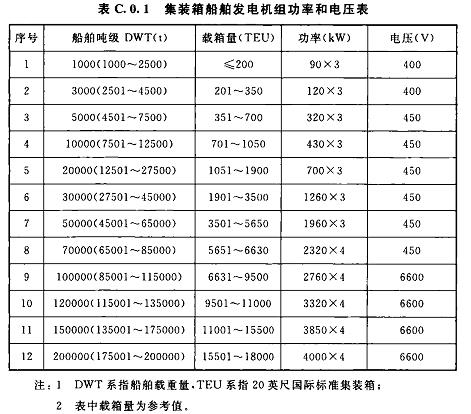

C.0.1集裝箱船舶發電機組功率和電壓可按表C.0.1確定。

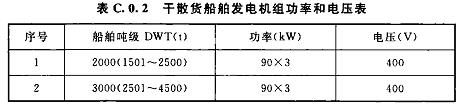

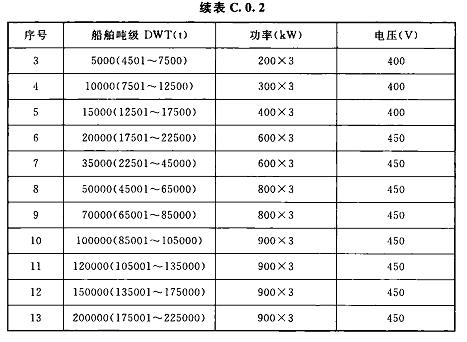

C.0.2干散貨船舶發電機組功率和電壓可按表C.0.2確定。

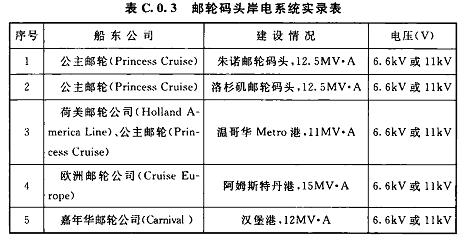

C.0.3郵輪碼頭岸電系統實錄可按表C.0.3確定.
附錄D 碼頭船舶岸電系統的接地方式

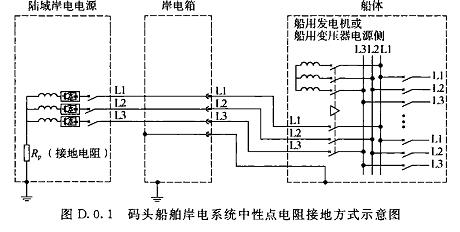

D.0.1碼頭船舶岸電系統高壓配電接地宜采用中性點電阻接地方式（圖D.0.1）。

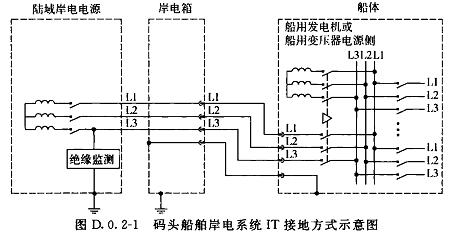

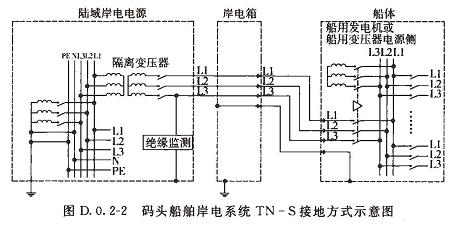

D.0.2碼頭船舶岸電系統低壓配電接地系統宜采用IT接地方式(圖D.0.2-1)，也可選用經過隔離變壓器的TN-S接地方式(圖D.O.2-2)

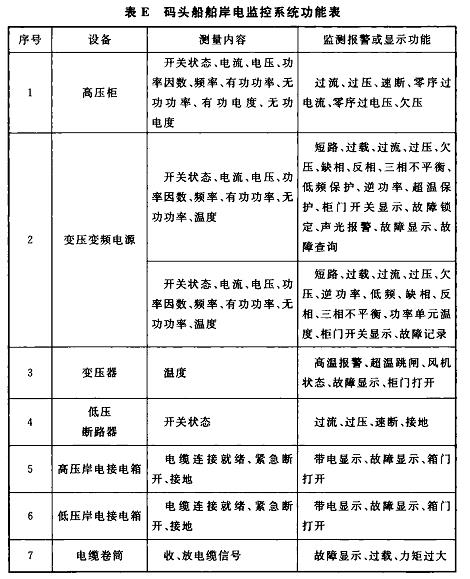

附錄E 碼頭船舶岸電監控系統功能
附錄E碼頭船舶岸電監控系統功能
