1 總 則
1.0.1 為使電力工程電纜設計做到技術先進、經濟合理、安全適用、便于施工和維護，制定本標準。
1.0.2 本標準適用于發電、輸變電、配用電等新建、擴建、改建的電力工程中500kV及以下電力電纜和控制電纜的選擇與敷設設計。
本標準不適用于下列環境：礦井井下；制造、適用或貯存火藥、炸藥和起爆藥、引信及火工品生產等的環境；水、陸、空交通運輸工具；核電廠核島部分。
1.0.3 電力工程電纜設計除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 阻燃電纜 flame retardant cables
具有規定的阻燃性能(如阻燃特性、煙密度、煙氣毒性、耐腐蝕性)的電纜。
2.0.2 耐火電纜 fire resistive cables
具有規定的耐火性能(如線路完整性、煙密度、煙氣毒性、耐腐蝕性)的電纜。
2.0.3 金屬塑料復合阻水層 metallic-plastic composite water barrier
由鋁或鉛箔等薄金屬套夾于塑料層中特制的復合帶沿電纜縱向包圍構成的阻水層。
2.0.4 熱阻 thermal resistance
計算電纜載流量采取熱網分析法，以一維散熱過程的熱歐姆法則所定義的物理量。
2.0.5 回流線 auxiliary ground wire
配置平行于高壓交流單芯電力電纜線路、以兩端接地使感應電流形成回路的導線。
2.0.6 直埋敷設 direct burying
電纜敷設入地下壕溝中沿溝底鋪有墊層和電纜上鋪有覆蓋層，且加設保護板再埋齊地坪的敷設方式。
2.0.7 淺槽 channel
容納電纜數量較少、未含支架的有蓋槽式構筑物。
2.0.8 工作井 manhole
專用于安置電纜接頭等附件或供牽拉電纜作業所需的有蓋坑式電纜構筑物。
2.0.9 電纜構筑物 cable building
專供敷設電纜或安置附件的電纜溝、淺槽、排管、隧道、夾層、豎(斜)井和工作井等構筑物的統稱。
2.0.10 撓性固定 slip fixing
使電纜隨熱脹冷縮可沿固定處軸向角度變化或稍有橫向移動的固定方式。
2.0.11 剛性固定 rigid fixing
使電纜不隨熱脹冷縮發生位移的夾緊固定方式。
2.0.12 電纜蛇形敷設 snaking of cable
按定量參數要求減小電纜軸向熱應力或有助自由伸縮量增大而使電纜呈蛇形狀的敷設方式。
3 電纜型式與截面選擇
4 電纜附件及附屬設備的選擇與配置
5 電纜敷設
6 電纜的支持與固定
7 電纜防火與阻止延燃
7.0.1 對電纜可能著火蔓延導致嚴重事故的回路、易受外部影響波及火災的電纜密集場所，應設置適當?shù)姆阑鸱指簦?yīng)按工程重要性、火災概率及其特點和經濟合理等因素，采取下列安全措施：
1 實施防火分隔；
2 采用阻燃電纜；
3 采用耐火電纜；
4 增設自動報警和／或?qū)Ｓ孟姥b置。
7.0.2 防火分隔方式選擇應符合下列規定：
1 電纜構筑物中電纜引至電氣柜、盤或控制屏、臺的開孔部位，電纜貫穿隔墻、樓板的孔洞處，工作井中電纜管孔等均應實施防火封堵。
2 在電纜溝、隧道及架空橋架中的下列部位，宜設置防火墻或阻火段：
1)公用電纜溝、隧道及架空橋架主通道的分支處；
2)多段配電裝置對應的電纜溝、隧道分段處；
3)長距離電纜溝、隧道及架空橋架相隔約100m處，或隧道通風區段處，廠、站外相隔約200m處；
4)電纜溝、隧道及架空橋架至控制室或配電裝置的入口、廠區圍墻處。
3 與電力電纜同通道敷設的控制電纜、非阻燃通信光纜，應采取穿入阻燃管或耐火電纜槽盒，或采取在電力電纜和控制電纜之間設置防火封堵板材。
4 在同一電纜通道中敷設多回路110kV及以上電壓等級電纜時，宜分別布置在通道的兩側。
5 在電纜豎井中，宜按每隔7m或建(構)筑物樓層設置防火封堵。
7.0.3 實施防火分隔的技術特性應符合下列規定：
1 防火封堵的構成，應按電纜貫穿孔洞狀況和條件，采用相適合的防火封堵材料或防火封堵組件；用于電力電纜時，宜對載流量影響較??；用在樓板孔、電纜豎井時，其結構支撐應能承受檢修、巡視人員的荷載；
2 防火墻、阻火段的構成，應采用適合電纜敷設環境條件的防火封堵材料，且應在可能經受積水浸泡或鼠害作用下具有穩固性；
3 除通向主控室、廠區圍墻或長距離隧道中按通風區段分隔的防火墻部位應設置防火門外，其他情況下，有防止竄燃措施時可不設防火門；防竄燃方式，可在防火墻緊靠兩側不少于1m區段的所有電纜上施加防火涂料、阻火包帶或設置擋火板等；
4 防火封堵、防火墻和阻火段等防火封堵組件的耐火極限不應低于貫穿部位構件(如建筑物墻、樓板等)的耐火極限，且不應低于1h，其燃燒性能、理化性能和耐火性能應符合現行國家標準《防火封堵材料》GB 23864的規定，測試工況應與實際使用工況一致。
7.0.4 非阻燃電纜用于明敷時，應符合下列規定：
1 在易受外因波及而著火的場所，宜對該范圍內的電纜實施防火分隔；對重要電纜回路，可在適當部位設置阻火段實施阻止延燃；防火分隔或阻火段可采取在電纜上施加防火涂料、阻火包帶；當電纜數量較多時，也可采用耐火電纜槽盒或阻火包等；
2 在接頭兩側電纜各約3m區段和該范圍內鄰近并行敷設的其他電纜上，宜采用防火涂料或阻火包帶實施阻止延燃。
7.0.5 在火災概率較高、災害影響較大的場所，明敷方式下電纜的選擇應符合下列規定：
1 火力發電廠主廠房、輸煤系統、燃油系統及其他易燃易爆場所，宜選用阻燃電纜；
2 地下變電站、地下客運或商業設施等人流密集環境中的回路，應選用低煙、無鹵阻燃電纜；
3 其他重要的工業與公共設施供配電回路，宜選用阻燃電纜或低煙、無鹵阻燃電纜。
7.0.6 阻燃電纜的選用應符合下列規定：
1 電纜多根密集配置時的阻燃電纜，應采用符合現行行業標準《阻燃及耐火電纜 塑料絕緣阻燃及耐火電纜分級及要求 第1部分：阻燃電纜》GA 306.1規定的阻燃電纜，并應根據電纜配置情況、所需防止災難性事故和經濟合理的原則，選擇適合的阻燃等級和類別；
2 當確定該等級和類別阻燃電纜能滿足工作條件下有效阻止延燃性時，可減少本標準第7.0.4條的要求；
3 在同一通道中，不宜將非阻燃電纜與阻燃電纜并列配置。
7.0.7 在外部火勢作用一定時間內需維持通電的下列場所或回路，明敷的電纜應實施防火分隔或采用耐火電纜：
1 消防、報警、應急照明、斷路器操作直流電源和發電機組緊急停機的保安電源等重要回路；
2 計算機監控、雙重化繼電保護、保安電源或應急電源等雙回路合用同一電纜通道又未相互隔離時的其中一個回路；
3 火力發電廠水泵房、化學水處理、輸煤系統、油泵房等重要電源的雙回供電回路合用同一電纜通道又未相互隔離時的其中一個回路；
4 油罐區、鋼鐵廠中可能有熔化金屬濺落等易燃場所；
5 其他重要公共建筑設施等需有耐火要求的回路。
7.0.8 對同一通道中數量較多的明敷電纜實施防火分隔方式，宜敷設于耐火電纜槽盒內，也可敷設于同一側支架的不同層或同一通道的兩側，但層間和兩側間應設置防火封堵板材，其耐火極限不應低于1h。
7.0.9 耐火電纜用于發電廠等明敷有多根電纜配置中，或位于油管、有熔化金屬濺落等可能波及場所時，應采用符合現行行業標準《阻燃及耐火電纜 塑料絕緣阻燃及耐火電纜分級及要求 第2部分：耐火電纜》GA 306.2規定的A類耐火電纜(ⅠA級～ⅣA級)。除上述情況外且為少量電纜配置時，可采用符合現行行業標準《阻燃及耐火電纜 塑料絕緣阻燃及耐火電纜分級及要求 第2部分：耐火電纜》GA 306.2規定的耐火電纜(Ⅰ級～Ⅳ級)。
7.0.10 在油罐區、重要木結構公共建筑、高溫場所等其他耐火要求高且敷設安裝和經濟合理時，可采用礦物絕緣電纜。
7.0.11 自容式充油電纜明敷在要求實施防火處理的公用廊道、客運隧洞、橋梁等處時，可采取埋砂敷設。
7.0.12 在安全性要求較高的電纜密集場所或封閉通道中，應配備適用于環境的可靠動作的火災自動探測報警裝置。明敷充油電纜的供油系統宜設置反映噴油狀態的火災自動報警和閉鎖裝置。
7.0.13 在地下公共設施的電纜密集部位，多回充油電纜的終端設置處等安全性要求較高的場所，可裝設水噴霧滅火等專用消防設施。
7.0.14 用于防火分隔的材料產品應符合下列規定：
1 防火封堵材料不得對電纜有腐蝕和損害，且應符合現行國家標準《防火封堵材料》GB 23864的規定；
2 防火涂料應符合現行國家標準《電纜防火涂料》GB 28374的規定；
3 用于電力電纜的耐火電纜槽盒宜采用透氣型，且應符合現行國家標準《耐火電纜槽盒》GB 29415的規定；
4 采用的材料產品應適用于工程環境，并應具有耐久可靠性。
7.0.15 核電廠常規島及其附屬設施的電纜防火還應符合現行國家標準《核電廠常規島設計防火規范》GB 50745的規定。
附錄A 常用電力電纜導體的最高允許溫度
附錄A 常用電力電纜導體的最高允許溫度

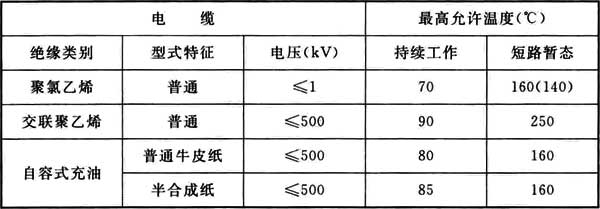

表A 常用電力電纜導體的最高允許溫度
注：括號內數值適用于截面大于300mm2的聚氯乙烯絕緣電纜。
附錄B 10KV及以下電力電纜經濟電流截面選用方法和經濟電流密度曲線

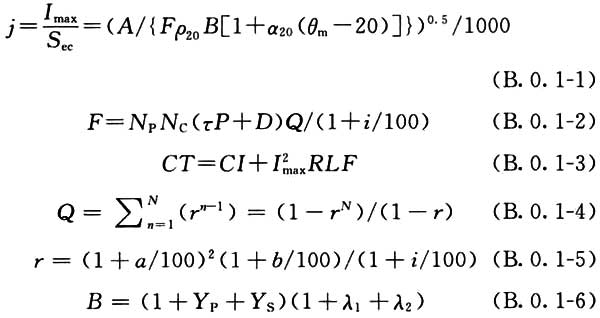

B.0.1 10kV及以下電力電纜經濟電流密度宜按下式計算：
式中：j——導體的經濟電流密度(A／mm2)；
A——與導體截面有關的費用的可變部分[元／(m·mm2)]；
Imax——導體最大負荷電流(A)；
Sec——導體的經濟截面(mm2)；
ρ20——導體直流電阻率(Ω·m)；
α20——實際導體材料20℃時電阻溫度系數(1／K)；
θm——導體溫度(℃)；
NP——每回路的相線數目；
NC——傳輸同樣型號和負荷值的回路數；
τ——最大損耗的運行時間(h／a)；
P——在相關電壓水平上1kW·h的成本[元／(kW·h)]；
D——供給電能損耗的額外供電容量成本[元／(kW·a)]；
CI——導體本體及安裝成本(元)；
CT——導體總成本(元)；
R——單位長度的交流電阻(Ω／m)；
L——電纜長度；
a——負荷年增長率(％)；
b——能源成本增長率(％)，不計及通貨膨脹的影響；
i——貼現率(％)，不包括通貨膨脹的影響；
N——導體經濟壽命期；
YP、YS——集膚效應系數和鄰近效應系數；
λ1、λ2——金屬套系數和鎧裝損耗系數。
B.0.2 10kV及以下電力電纜經濟電流密度宜按經濟電流密度曲線查閱，并應符合下列規定：
1 圖B.0.2-1～圖B.0.2-6：適用于單一制電價；
2 圖B.0.2-7～圖B.0.2-12：適用于兩部制電價[D值取424元／(kW·a)]；
3 曲線1：適用于VLV-1(3芯、4芯)及VLV22-1(3芯、4芯)電力電纜；
4 曲線2：適用于YJLV-10、YJLV22-10、YJLV-6及YJLV22-6電力電纜；
5 曲線3：適用于YJLV-1(3芯、4芯)及YJLV22-1(3芯、4芯)電力電纜；
6 曲線4：適用于YJV-1(3芯、4芯)、YJV22-1(3芯、4芯)、YJV-6、YJV22-6、YJV-10及YJV22-10電力電纜；
7 曲線5：適用于VV-1(3芯、4芯)及VV22-1(3芯、4芯)電力電纜。

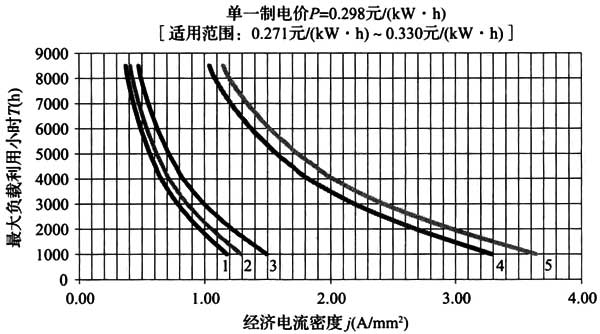

圖B.0.2-1 銅、鋁電纜經濟電流密度[單一制電價P＝0.298元／(kW·h)]

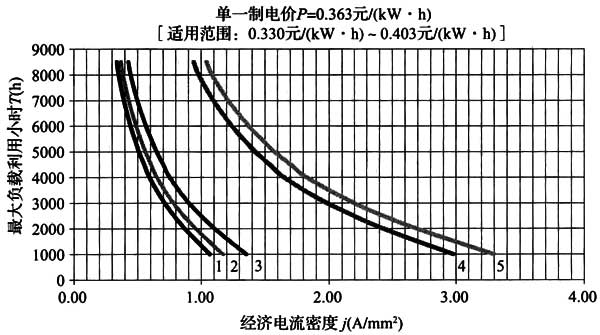

圖B.0.2-2 銅、鋁電纜經濟電流密度[單一制電價P＝0.363元／(kW·h)]

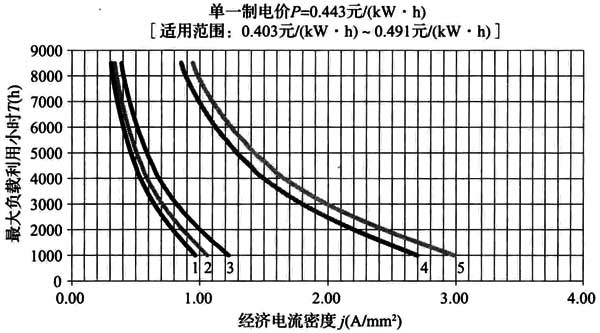

圖B.0.2-3 銅、鋁電纜經濟電流密度[單一制電價P＝0.443元／(kW·h)]

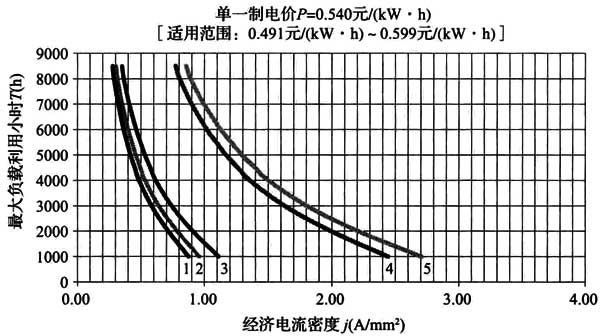

圖B.0.2-4 銅、鋁電纜經濟電流密度[單一制電價P＝0.540元／(kW·h)]

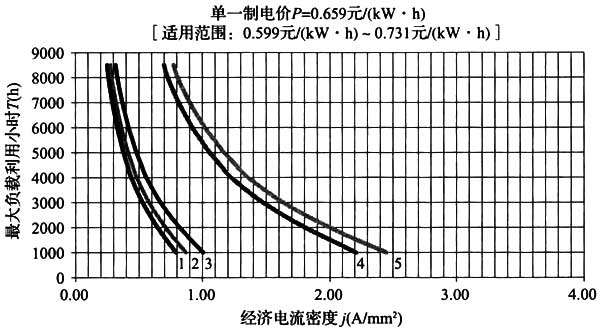

圖B.0.2-5 銅、鋁電纜經濟電流密度[單一制電價P＝0.659元／(kW·h)]

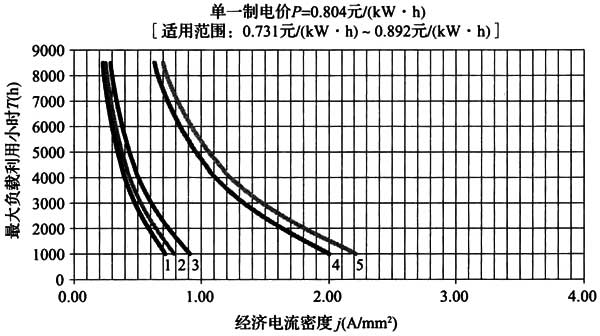

圖B.0.2-6 銅、鋁電纜經濟電流密度[單一制電價P＝0.804元／(kW·h)]

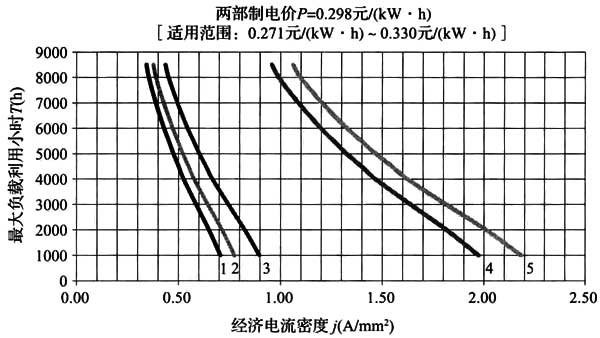

圖B.0.2-7 銅、鋁電纜經濟電流密度[兩部制電價P＝0.298元／(kW·h)]

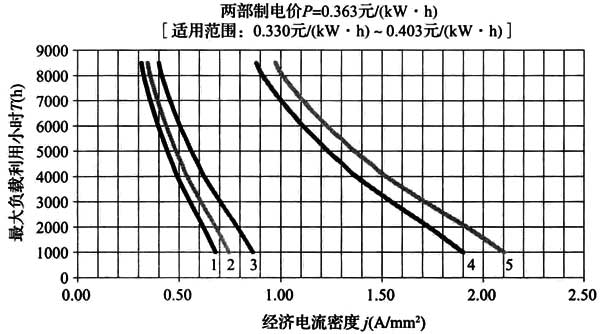

圖B.0.2-8 銅、鋁電纜經濟電流密度[兩部制電價P＝0.363元／(kW·h)]

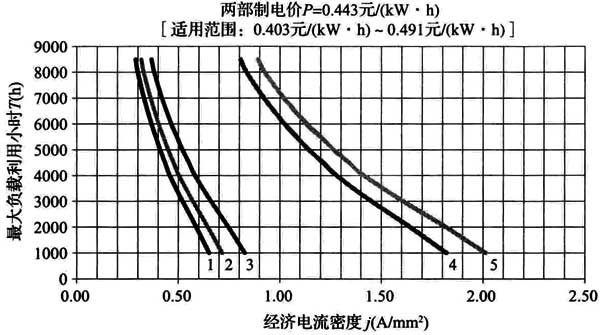

圖B.0.2-9 銅、鋁電纜經濟電流密度[兩部制電價P＝0.443元／(kW·h)]

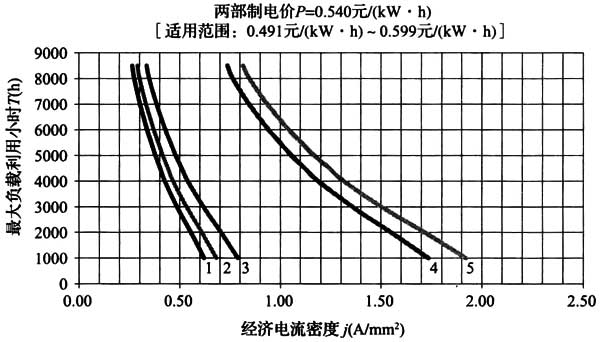

圖B.0.2-10 銅、鋁電纜經濟電流密度[兩部制電價P＝0.540元／(kW·h)]

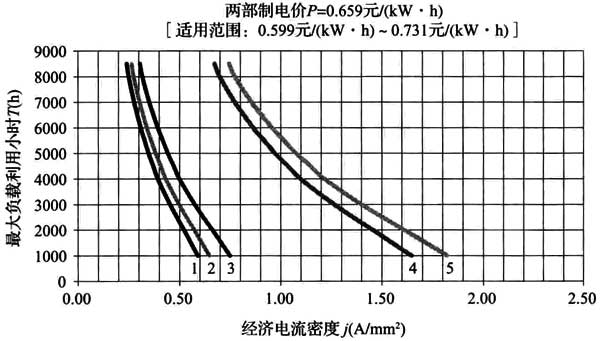

圖B.0.2-11 銅、鋁電纜經濟電流密度[兩部制電價P＝0.659元／(kW·h)]

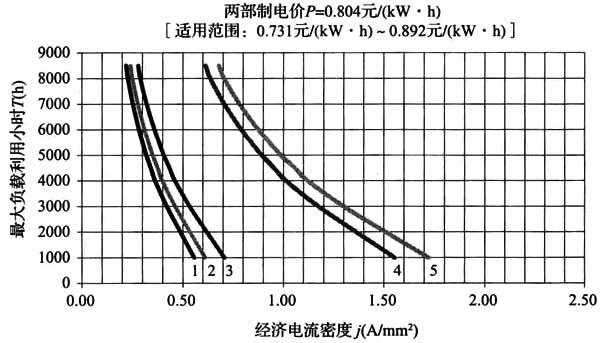

圖B.0.2-12 銅、鋁電纜經濟電流密度[兩部制電價P＝0.804元／(kW·h)]
B.0.3 10kV及以下電力電纜按經濟電流截面選擇，應符合下列規定：
1 宜按照工程條件、電價(要區分單一制電價與兩部制電價)、電纜成本、貼現率等計算擬選用的10kV及以下銅芯或鋁芯的聚氯乙烯、交聯聚乙烯絕緣等電纜的經濟電流密度值；
2 對備用回路的電纜，如備用的電動機回路等，宜根據其運行情況對其運行小時數進行折算后選擇電纜截面。對一些長期不使用的回路，不宜按經濟電流密度選擇截面；
3 當電纜經濟電流截面比按熱穩定、允許電壓降或持續載流量要求的截面小時，則應按熱穩定、允許電壓降或持續載流量較大要求截面選擇。當電纜經濟電流截面介于電纜標稱截面擋次之間時，可視其接近程度，選擇較接近一擋截面。
附錄C 10KV及以下常用電力電纜100％持續允許載流量
C.0.1 1kV～3kV常用電力電纜持續允許載流量見表C.0.1-1～表C.0.1-4。

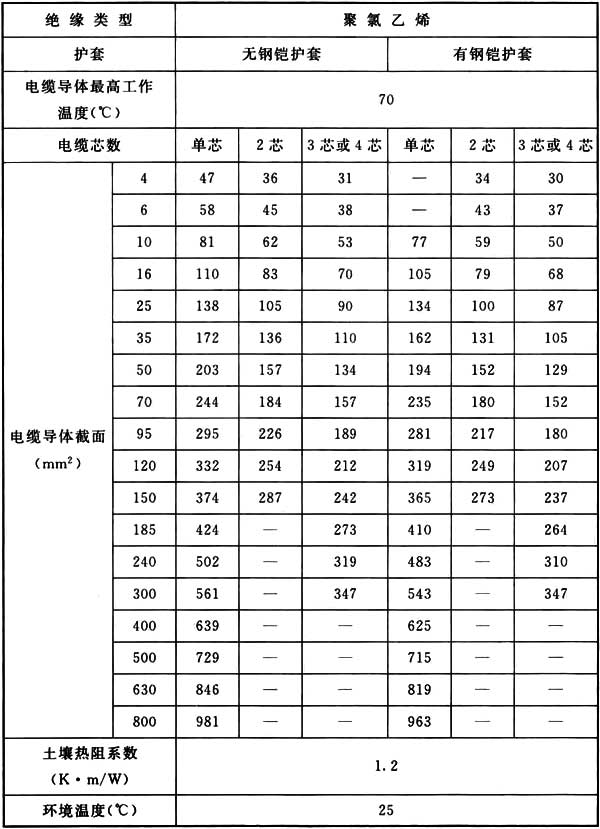

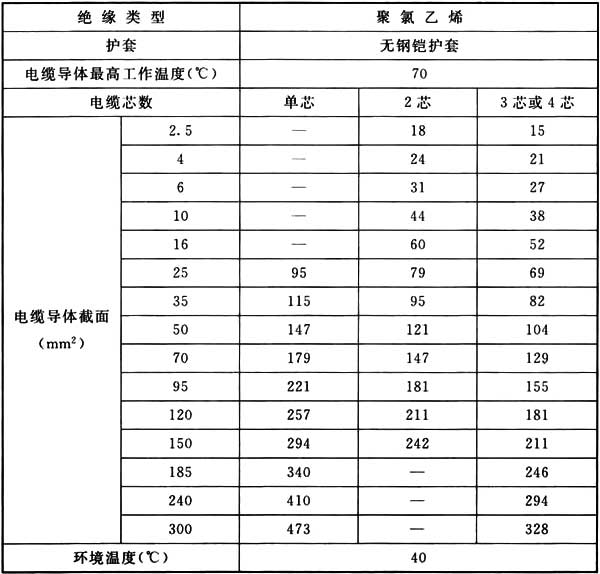

表C.0.1-1 1kV聚氯乙烯絕緣電纜空氣中敷設時持續允許載流量(A)
注：1 適用于鋁芯電纜，銅芯電纜的持續允許載流量值可乘以1.29；
2 單芯只適用于直流。
表C.0.1-2 1kV聚氯乙烯絕緣電纜直埋敷設時持續允許載流量(A)
注：1 適用于鋁芯電纜，銅芯電纜的持續允許載流量值可乘以1.29；
2 單芯只適用于直流。

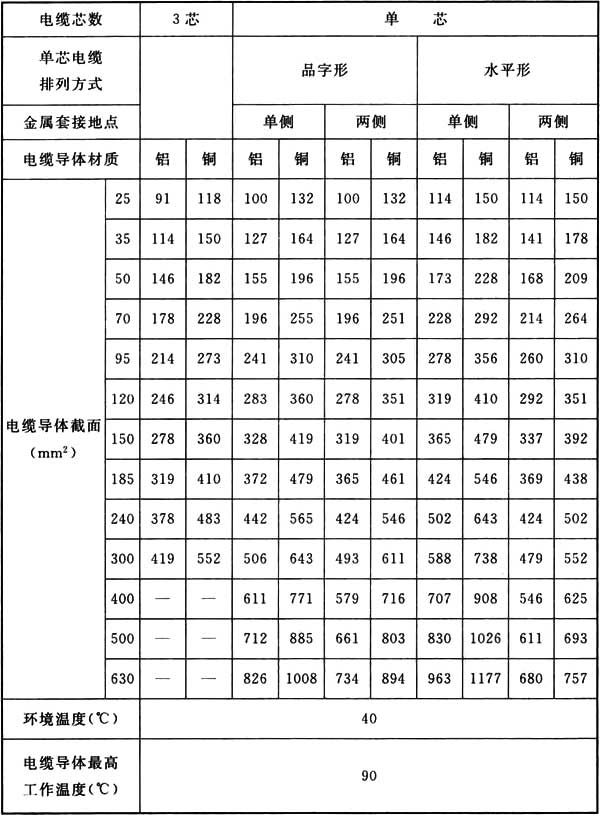

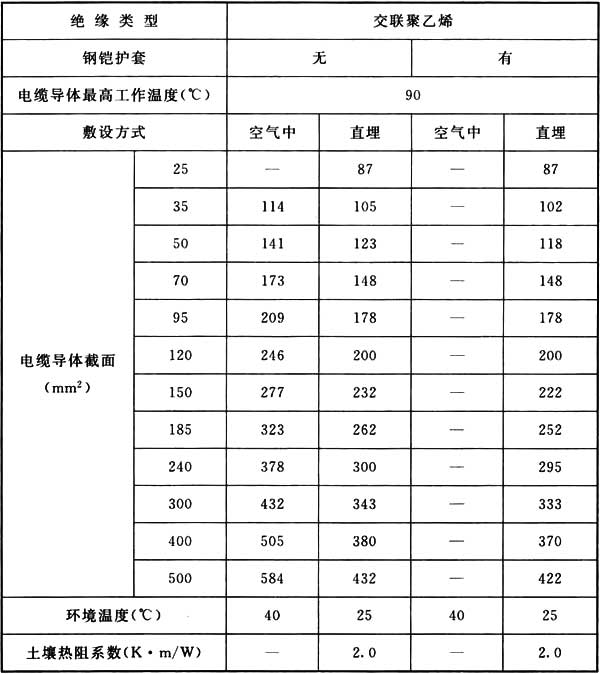

表C.0.1-3 1kV～3kV交聯聚乙烯絕緣電纜空氣中敷設時持續允許載流量(A)
注：1 持續允許載流量的確定還應符合本標準第3.6.4條的規定；
2 水平形排列電纜相互間中心距為電纜外徑的2倍。

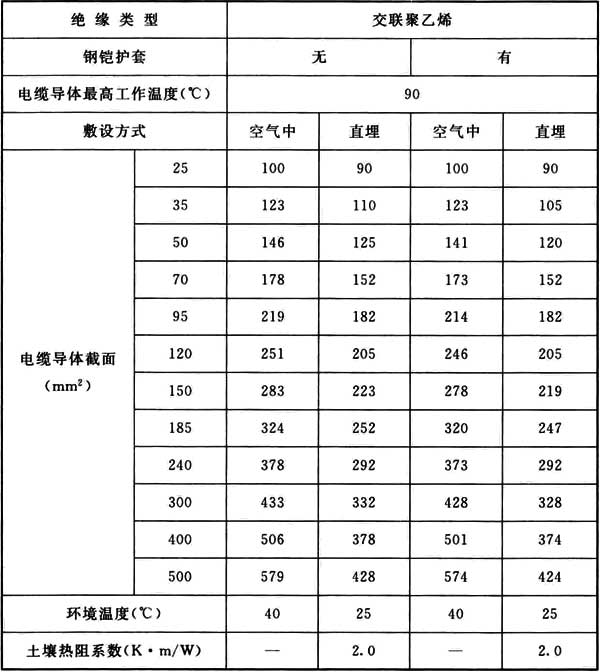

表C.0.1-4 1kV～3kV交聯聚乙烯絕緣電纜直埋敷設時持續允許載流量(A)
注：水平形排列電纜相互間中心距為電纜外徑的2倍。
C.0.2 6kV 3芯交聯聚乙烯絕緣電纜持續允許載流量見表C.0.2。

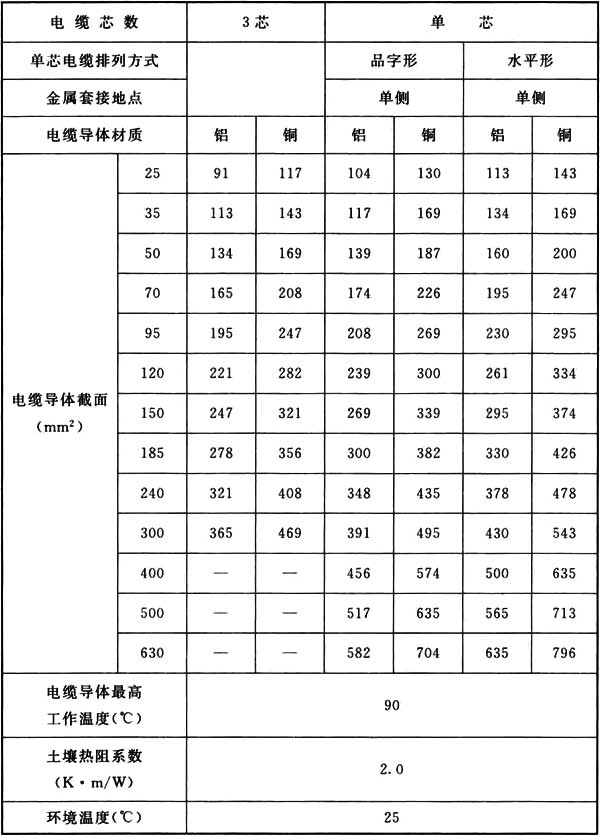

表C.0.2 6kV 3芯交聯聚乙烯絕緣電纜持續允許載流量(A)
注：1 適用于鋁芯電纜，銅芯電纜的持續允許載流量值可乘以1.29；
2 電纜導體工作溫度大于70℃時，持續允許載流量還應符合本標準第3.6.4條的規定。
C.0.3 10kV 3芯交聯聚乙烯絕緣電纜持續允許載流量見表C.0.3。
表C.0.3 10kV 3芯交聯聚乙烯絕緣電纜持續允許載流量(A)
注：1 適用于鋁芯電纜，銅芯電纜的持續允許載流量值可乘以1.29；
2 電纜導體工作溫度大于70℃時，持續允許載流量還應符合本標準第3.6.4條的規定。
附錄D 敷設條件不同時電纜持續允許載流量的校正系數
D.0.1 10kV及以下電纜在不同環境溫度時的載流量校正系數見表D.0.1。

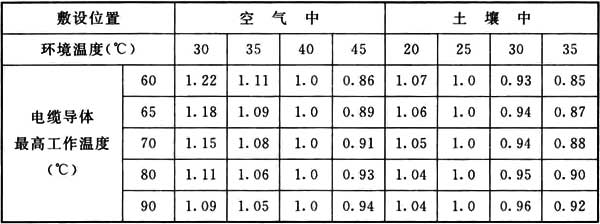

表D.0.1 10kV及以下電纜在不同環境溫度時的載流量校正系數
D.0.2 除表D.0.1以外的其他環境溫度下載流量的校正系數可按下式計算：
式中：θm——電纜導體最高工作溫度(℃)；
θ1——對應于額定載流量的基準環境溫度(℃)；
θ2——實際環境溫度(℃)。
D.0.3 不同土壤熱阻系數時電纜載流量的校正系數見表D.0.3。

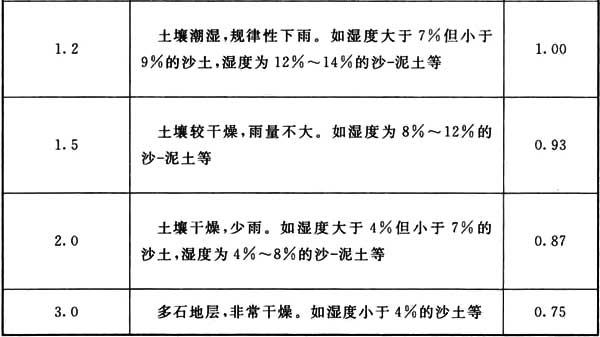

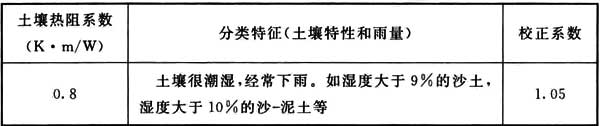

表D.0.3 不同土壤熱阻系數時電纜載流量的校正系數
注：1 適用于缺乏實測土壤熱阻系數時的粗略分類，對110kV及以上電纜線路工程，宜以實測方式確定土壤熱阻系數；
2 校正系數僅適用于本標準附錄C中表C.0.1-2采取土壤熱阻系數為1.2K·m／W的情況，不適用于三相交流系統的高壓單芯電纜。
D.0.4 土壤中直埋多根并行敷設時電纜載流量的校正系數見表D.0.4。
表D.0.4 土壤中直埋多根并行敷設時電纜載流量的校正系數
注：本表不適用于三相交流系統單芯電纜。
D.0.5 空氣中單層多根并行敷設時電纜載流量的校正系數見表D.0.5。

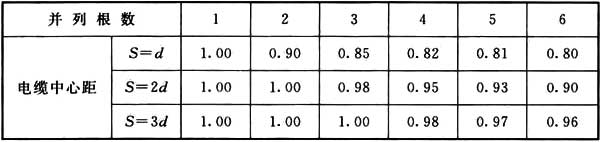

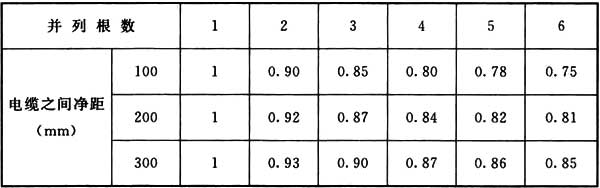

表D.0.5 空氣中單層多根并行敷設時電纜載流量的校正系數
注：1 S為電纜中心間距，d為電纜外徑；
2 按全部電纜具有相同外徑條件制訂，當并列敷設的電纜外徑不同時，d值可近似地取電纜外徑的平均值；
3 本表不適用于三相交流系統單芯電纜。

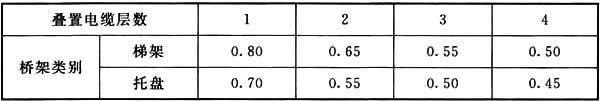

D.0.6 電纜橋架上無間距配置多層并列電纜載流量的校正系數見表D.0.6。
表D.0.6 電纜橋架上無間距配置多層并列電纜載流量的校正系數
注：呈水平狀并列電纜數不少于7根。
D.0.7 1kV～6kV電纜戶外明敷無遮陽時載流量的校正系數見表D.0.7。
表D.0.7 1kV～6kV電纜戶外明敷無遮陽時載流量的校正系數
注：運用本表系數校正對應的載流量基礎值，是采取戶外環境溫度的戶內空氣中電纜載流量。
附錄E 按短路熱穩定條件計算電纜導體允許最小截面的方法
附錄F 交流系統單芯電纜金屬套的正常感應電勢計算方法
F.0.1 交流系統中單芯電纜線路1回或2回的各相按通常配置排列情況下，在電纜金屬套上任一點非直接接地處的正常感應電勢值可按下式計算：
式中：ES——感應電勢(V)；
L——電纜金屬套的電氣通路上任一部位與其直接接地處的距離；
ESO——單位長度的正常感應電勢(V／km)。

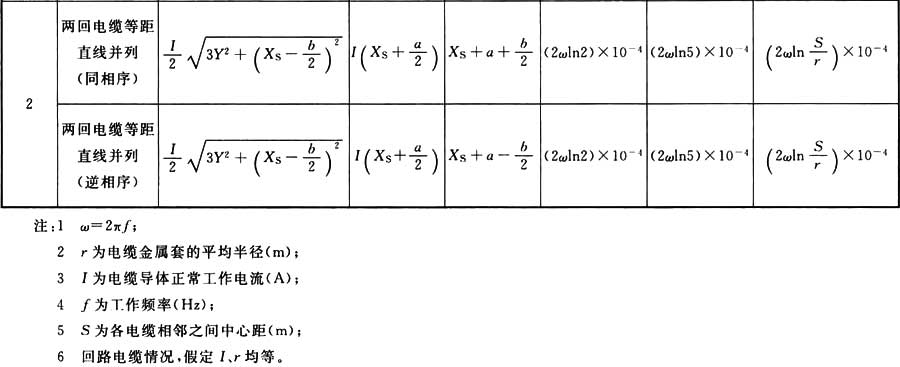

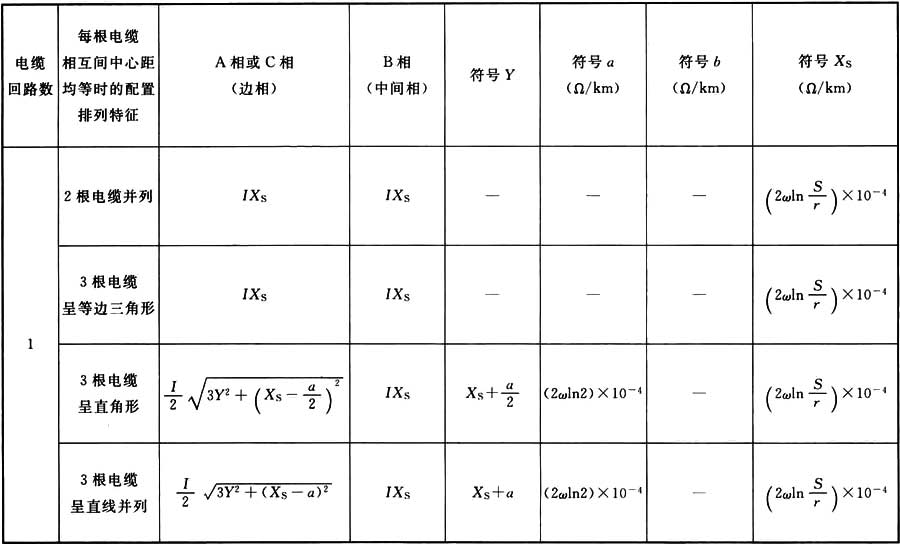

F.0.2 ESO的表達式見表F.0.2。
表F.0.2 ESO的表達式
附錄G 35KV及以下電纜敷設度量時的附加長度
附錄G 35kV及以下電纜敷設度量時的附加長度

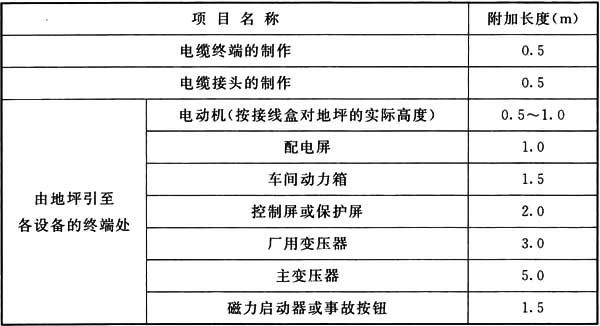

表G 35kV及以下電纜敷設度量時的附加長度
注：對廠區引入建筑物，直埋電纜因地形及埋設的要求，電纜溝、隧道、吊架的上下引接，電纜終端、接頭等所需的電纜預留量，可取圖紙量出的電纜敷設路徑長度的5％。
附錄H 電纜穿管敷設時允許最大管長的計算方法
H.0.1 電纜穿管敷設時的允許最大管長應按不超過電纜允許拉力和側壓力的下列公式確定：
式中：Ti=n——從電纜送入管端起至第n個直線段拉出時的牽引力(N)；
Tj=m——從電纜送入管端起至第m個彎曲段拉出時的牽引力(N)；
Tm——電纜允許拉力(N)；
Pj——電纜在j個彎曲管段的側壓力(N／m)；
Pm——電纜允許側壓力(N／m)。
H.0.2 水平管路的電纜牽拉力可按下列公式計算：

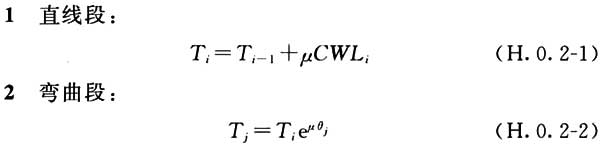

式中：Ti-1——直線段入口拉力(N)，起始拉力T0＝Ti-1(i＝1)，可按20m左右長度電纜摩擦力計，其他各段按相應彎曲段出口拉力計；
μ——電纜與管道間的動摩擦系數；
W——電纜單位長度的重量(kg／m)；
C——電纜重量校正系數，2根電纜時，C2＝1.1；3根電纜
Li——第i段直線管長；
θj——第j段彎曲管的夾角角度；
d——電纜外徑；
D——保護管內徑。
H.0.3 彎曲管段電纜側壓力可按下列公式計算：
H.0.4 電纜允許拉力應按承受拉力材料的抗張強度計入安全系數確定?？刹扇恳^或鋼絲網套等方式牽引。
用牽引頭方式的電纜允許拉力可按下式計算：
式中：k——校正系數，電力電纜k＝1，控制電纜k＝0.6；
σ——導體允許抗拉強度(N／m2)，銅芯取68.6×106N／m2，鋁芯取39.2×106N／m2；
q——電纜芯數；
s——電纜導體截面(m2)。
H.0.5 電纜允許側壓力可采取下列數值：
1 分相統包電纜，Pm＝2500N／m；
2 其他擠塑絕緣或自容式充油電纜，Pm＝3000N／m。
H.0.6 電纜與管道間動摩擦系數可取表H.0.6所列數值。

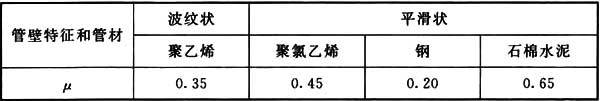

表H.0.6 電纜與管道間動摩擦系數
注：電纜外護層為聚氯乙烯，敷設時加有潤滑劑。
