（免費下載）GB/T 51265-2018 有線電視網絡工程施工與驗收標準
1 總則
1.0.1為規范有線電視網絡工程施工與驗收．保證工程質量，制定本標準。
1.0.2本標準適用于有線電視網絡新建、改建和擴建工程的施工與驗收。
1.0.3新建市政管線應預留有線電視管線管道，各類建筑內的有線電視管道、配線管網、配線間，機房等基礎設施應與建筑同步施工、同步驗收。
1.0.4有線電視網絡工程施工與驗收除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1用戶端口user end
用戶室內可傳輸有線電視信號的接入端口。
2.0.2工藝設備technical equipment
實現承載有線電視業務的設備。
2.0.3線路節點設備line node equipment
在有線電視接入網中，從前端（分前端）機房的出口到用戶端口之間的有源設備統稱為線路節點設備。
2.0.4線路器材line apparatus
在有線電視接入網中，從前端（分前端）機房的出口到用戶端口之間的無源設備統稱為線路器材。
3 基本規定
3.0.1有線電視網絡工程施工應依據設計文件實施。
3.0.2工程施工中不宜對設計方案進行變更。當確有需要時，應正式填報工程變更單，由原設計單位執行設計變更，并在建設單位審核批準后，由施工單位執行。建設方、設計方、監理方及施工方應共同填寫工程洽商記錄，確認工程變更結果。
4 施工準備
5 機房設備安裝及布線
6 線纜敷設
7 線路節點設備和器材安裝
8 檢測
9 工程驗收
附錄A 有線電視網絡主要設備和器材進場檢驗
A.0.1機房工藝設備和線路節點設備應符合下列規定：
1設備出廠試驗記錄應齊全；
2設備應有銘牌，元器件應無損壞丟失，附件應齊全；
3當進行24h通電試驗時，設備應無異?，F(xiàn)象。
A.0.2機架（柜）應符合下列規定：
1涂覆層應表面光潔，色澤均勻，附著力牢固，無起皮、掉漆、流掛、露底等缺陷；金屬件應無毛刺、銹蝕；
2設備附件應齊全；
3機械活動部分應轉動靈活，插拔適度，鎖定可靠；柜門的開啟角度不應小于110°，柜體各類活動間隙不應大于2mm。
A.0.3橋架應符合下列規定：
1檢查外觀應表面平整．無變形；鋼制橋架涂層均勻，無銹蝕；玻璃鋼制橋架應色澤均勻，應無破損碎裂；鋁合金橋架涂層完整，無扭曲變形，無凹陷，表面無劃傷；
2檢查塑料橋架應具有阻燃性能。
A.0.4光纖連接器應符合下列規定：
1外觀應無缺損、無裂紋；
2設備附件應齊全；
3塑料材質應具有阻燃性能。
A.0.5電纜連接器應符合下列規定：
1外觀應規整，防雨橡膠件應完好無損，連接器金屬部分應無損毀、變形；絕緣介質部分?jǐn)嗝鎽?yīng)整潔、無污損；連接器與線纜連接時應拆裝順暢；
2電纜連接器連接應牢固，幾何尺寸應符合產品說明書規定；電纜連接器插座部分應進行電纜插拔試驗；插拔應為10次以上，連接器應完好。電纜連接器每批次應附帶安裝說明書。
A.0.6光纜交接箱應符合下列規定：
1涂覆層應表面光潔，色澤均勻，附著力牢固，無起皮、掉漆、流掛、露底等缺陷；金屬件應無毛刺銹蝕；
2設備附件應齊全；
3光纜交接箱密封條黏結應平整牢固，箱門鎖開啟靈活可靠，箱門的開啟角度不應小于120°。
A.0.7光纜接頭盒應符合下列規定：
1外觀應形狀完整，無毛刺、氣泡、龜裂、空洞、翹曲和雜質等缺陷，全部底色應均勻連續；
2設備附件應齊全。
A.0.8光纜應符合下列規定：
1應檢查包裝標志，光纜端別、盤號、盤長應符合合同約定；
2光纜包裝應無嚴重破損，外護層應無明顯擦傷和凹陷；
3應測量光纜光纖的長度和損耗，測量結果應符合合同約定。
A.0.9同軸電纜應符合下列規定：
1包裝標志、電纜長度，應符合合同約定；
2電纜包裝應無嚴重破損，外護層應無明顯擦傷和凹陷，電纜金屬管無扭絞損傷；
3內芯導體強度、外導體編織線密度、內外導體環路電阻等應符合現行國家標準《射頻同軸電纜組件》GB/T17738的規定，充填介質和外護套應厚度均勻。
A.0.10分支器、分配器和用戶端口應符合下列規定：
1外觀應無缺損、無裂紋，設備附件應齊全；
2應抽測器件的插入損耗、分配損耗、分支損耗、相互隔離的指標，并應符合現行行業標準《有線電視系統用分支器和分配器 (5～1000MHz)入網技術條件和測量方法》GY/T137的規定。
A.0.11鋼絞線、支架、橫擔、接地極、避雷器組架、金屬管等鍍鋅鐵件應符合下列規定：
1設備附件應齊全；
2鍍鋅鋼絞線的絞合應緊密均勻，不應有斷股、跳股、松弛、擦傷、裂紋和未鍍鋅等現象。鍍鋅鋼絞線規格應符合《鍍鋅鋼絞線》YB/T5004的規定；
3鐵件應無裂疵和銹蝕等缺陷，應無使用焊接或鍛接的情況；
4支架、橫擔、接地極、避雷器組架、金屬管等各類鍍鋅鐵件外觀應規整，表面鍍鋅覆蓋完整、無銹斑、無砂眼，金屬管內壁光滑。
A.0.12鋼筋混凝土電桿和木電桿應符合下列規定：
1具有產品出廠合格證明；
2桿身應平直，彎曲不應大于桿長的1/1000；
3鋼筋混凝土電桿表面應光滑、平整；對有環向裂紋寬度超過0.5mm、有可見縱向裂縫的或混凝土破碎部分總面積超過200mm 2 這三種情況之一者，不得使用；
4木桿及浸油深度應符合設計要求；
5對木桿長度偏差超過-100mm～+200mm、稍徑偏差大于-10mm或桿身彎曲度超過桿長的2%這三種情況之一者，不得使用。
A.0.13塑料子管應符合下列規定：
1塑料子管的材質、規格應符合設計文件的要求；
2塑料子管的管身應光滑無劃傷，管孔應無變形；子管顏色、孔徑、壁厚和均勻度等應符合設計文件的要求，壁厚的負偏差不應大于0.1mm。
A.0.14檢查各類線纜、端子、面板的標志應字跡清楚，顏色統一。
附錄B 有線電視網絡工程質量驗收項目

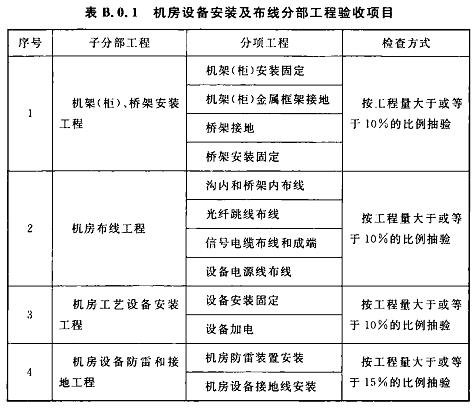

B.0.1機房設備安裝及布線分部工程驗收項目應符合表B.0.1的規定。

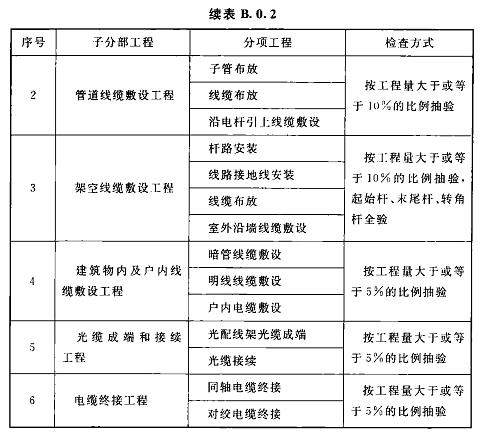

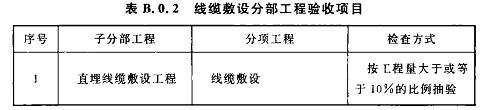

B.0.2線纜敷設分部工程驗收項目應符合表B.0.2的規定。

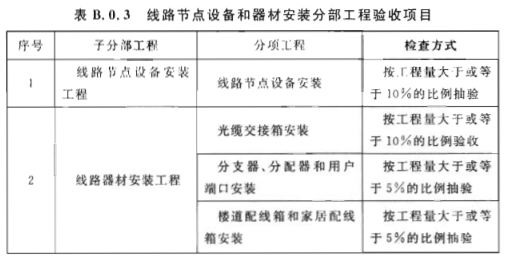

B.0.3 線路節點設備和器材安裝分部工程驗收項目應符合表B.0.3的規定。

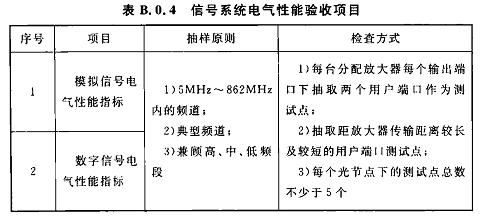

B.0.4信號系統電氣性能驗收項目應符合表B.0.4的規定。
附錄C 有線電視網絡工程質量驗收記錄及工程驗收表

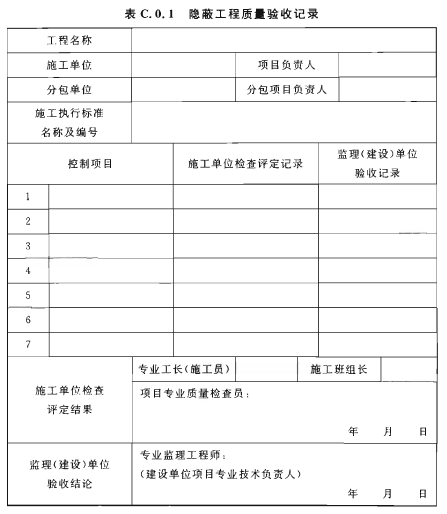

C.0.1 隱蔽工程質量驗收記錄應符合表C.0.1的規定。

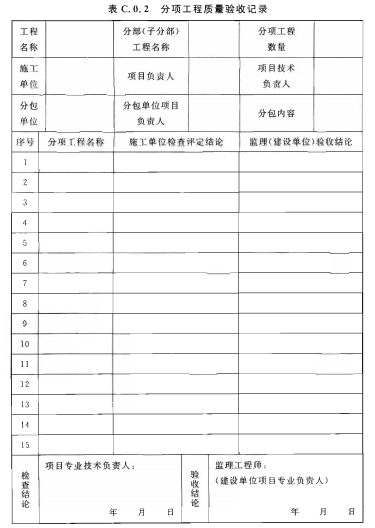

C.0.2 分項工程質量驗收記錄應符合表C.0.2的規定。

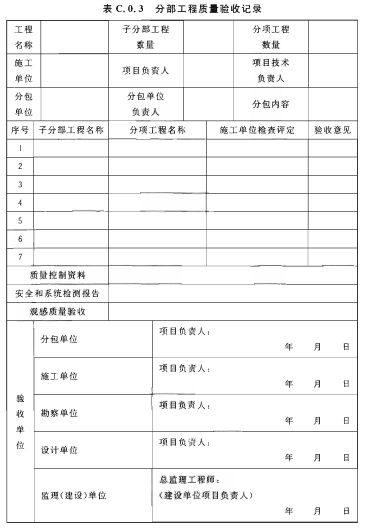

C.0.3 分部工程質量驗收記錄應符合表C.0.3的規定。

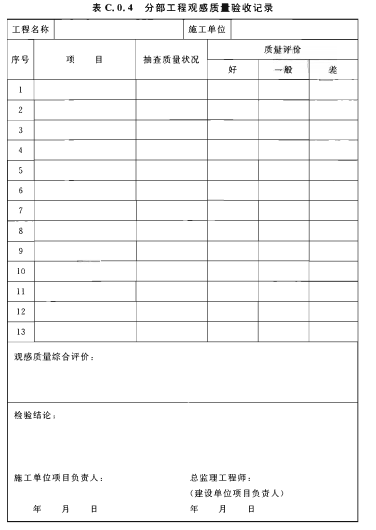

C.0.4 分部工程觀感驗收記錄應符合表C.0.4的規定。

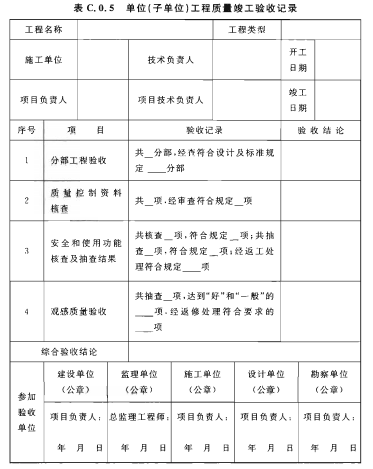

C.0.5 單位(子單位)工程質量竣工驗收記錄應符合表C.0.5的規定。
