（免費下載）CJJ/T 288-2018 城市軌道交通架空接觸網技術標準
前言
發布部門：中華人民共和國住房和城鄉建設部
國家市場監督管理總局
發布日期：2018年12月27日
實施日期：2019年05月01日
中華人民共和國住房和城鄉建設部公告
2018年 第337號
住房城鄉建設部關于發布行業標準
《城市軌道交通架空接觸網技術標準》的公告
現批準《城市軌道交通架空接觸網技術標準》為行業標準，編號為CJJ/T 288-2018，自2019年5月1日起實施。
本標準在住房城鄉建設部門戶網站(www．mohurd．gov．cn)公開，并由住房城鄉建設部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2018年12月27日
前 言
根據住房和城鄉建設部《關于印發<2008年工程建設標準規范制訂、修訂計劃（第一批）>的通知》（建標[2008]102號）的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制了本標準。
本標準的主要技術內容是：1總則；2術語；3架空接觸網設計；4架空接觸網施工；5架空接觸網施工質量驗收；6架空接觸網維修。
本標準由住房和城鄉建設部負責管理，由中鐵二院工程集團有限責任公司負責具體技術內容的解釋。執行過程中如有意見和建議，請寄送中鐵二院工程集團有限責任公司（地址：四川省成都市金牛區通錦路3號，郵政編碼：610031）。
本標準主編單位：中鐵二院工程集團有限責任公司
本標準參編單位：中國鐵建電氣化局集團有限公司、成都軌道交通集團有限公司、廣州地鐵集團有限公司。
本標準主要起草人員：周建、田廣輝、鄭杰、黃德亮、諶建民、陳顯志、聶飛、冉洪、李儒英、劉建軍、李占宇、羅李、張波、譚冬華、吳世成、劉銳、林慧、吳畏、秦軍、楊帆、葉東、馬俊杰、何偉。
本標準主要審查人員：王曉保、吳積欽、仲建華、李汝軍、劉培棟、徐鴻燕、王彥利、唐曉嵐、呂波、李鯤鵬。
1 總則
1.0.1 為貫徹執行國家的技術經濟政策，統一城市軌道交通架空接觸網的技術要求，做到安全適用、質量優良、經濟合理、技術先進和維修方便，制定本標準。
1.0.2 本標準適用于列車運行速度不大于120km/h，且供電電壓為DC1500V或DC750V的城市軌道交通架空接觸網的設計、施工、質量驗收和維修。
1.0.3 架空接觸網設計應根據環境條件采取防地質災害、防冰雪、防臺風、防水患等災害的措施。
1.0.4 城市軌道交通架空接觸網的設計、施工、質量驗收和維修，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 架空接觸網 overhead contact line
安裝在列車的上方，供給列車電能的輸電設施，分為柔性和剛性架空接觸網。
2.0.2 柔性架空接觸網 flexible overhead contact line
由接觸懸掛和支持裝置組成，是將帶張力的接觸線懸掛在支持裝置上的架空接觸網。
2.0.3 剛性架空接觸網 rigid overhead contact line
用匯流排取代承力索，將接觸線夾裝在匯流排中，靠其自身剛性保持接觸線的恒定位置的架空接觸網。
2.0.4 冷滑 cold-running
在接觸網無電條件下列車受電弓沿接觸網滑行的試驗。
2.0.5 熱滑 hot-running
在接觸網帶電條件下列車帶電運行的試驗。
2.0.6 大修 overhaul
為系統性的恢復或改進設備性能而進行的維修。
3 架空接觸網設計
4 架空接觸網施工
5 架空接觸網施工質量驗收
6 架空接觸網維修

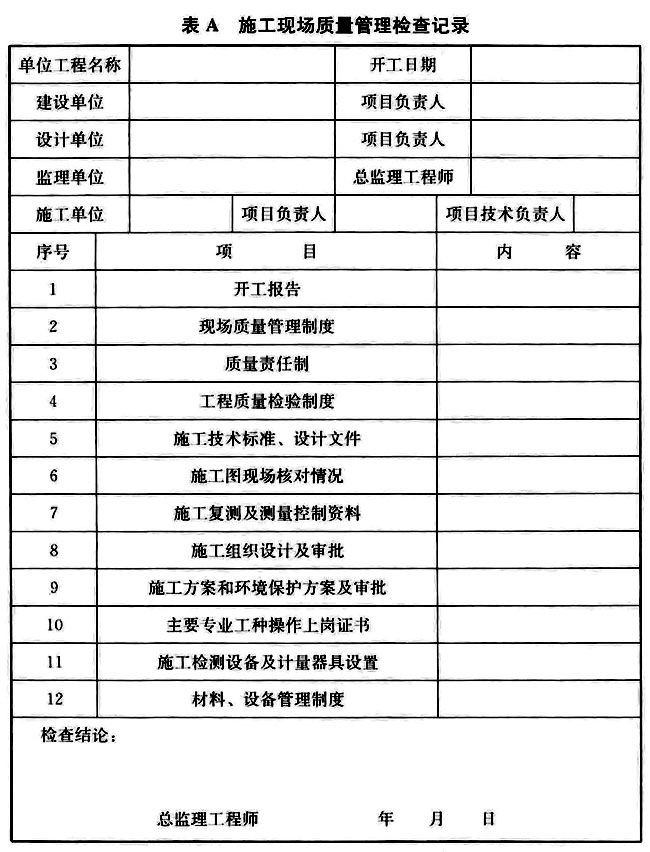

附錄A 施工現場質量管理檢查記錄
附錄A 施工現場質量管理檢查記錄

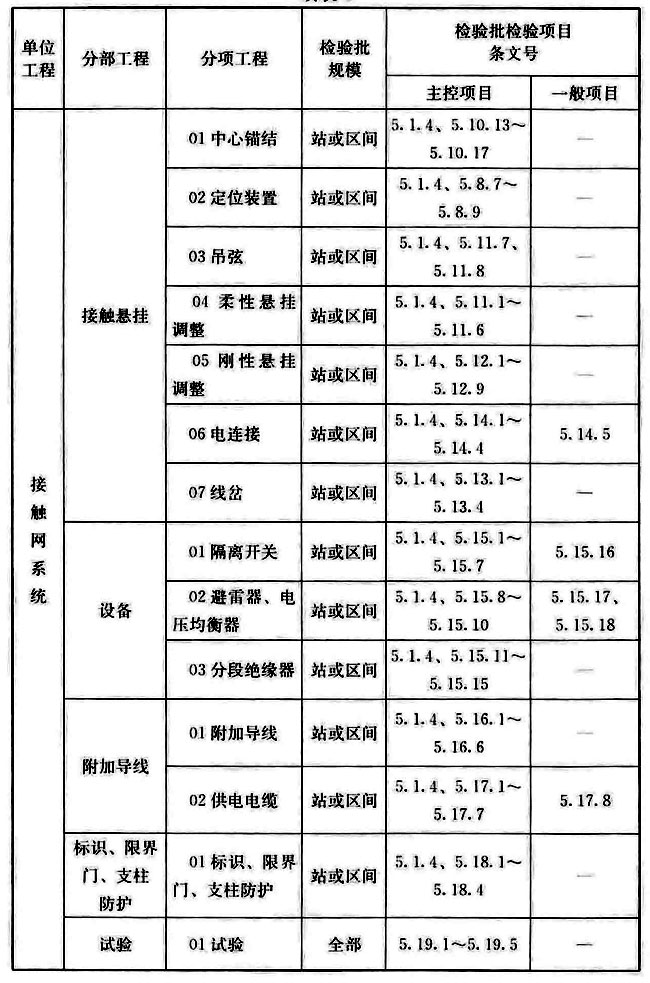

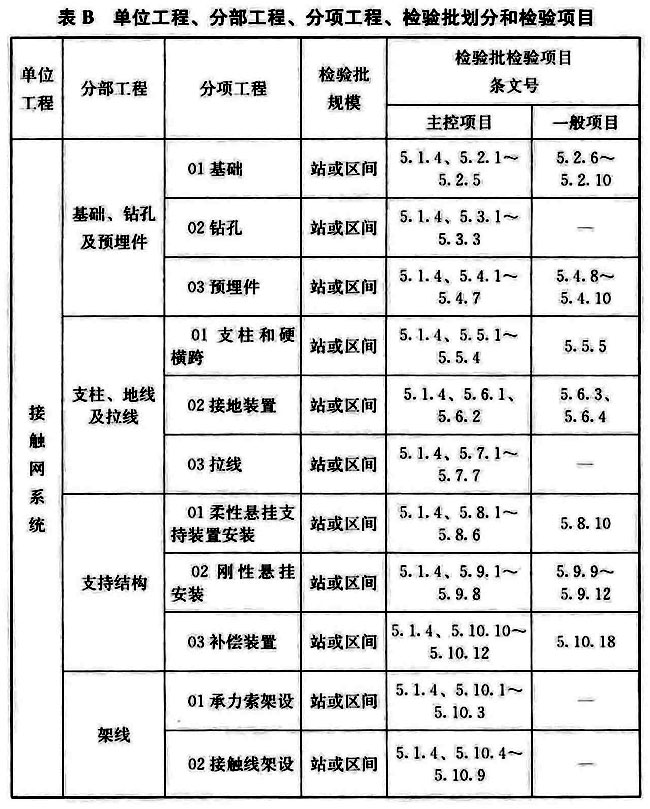

附錄B 單位工程、分部工程、分項工程、檢驗批劃分和檢驗項目
附錄B 單位工程、分部工程、分項工程、檢驗批劃分和檢驗項目
