GB 51210-2016 建筑施工腳手架安全技術統-標準 （免費下載）
1 總 則
1.0.1 為統一建筑施工腳手架設計、施工、使用及管理，做到技術先進、安全適用、經濟合理，制定本標準。
1.0.2 本標準適用于房屋建筑工程和市政工程施工用腳手架的設計、施工、使用及管理。
1.0.3 建筑施工腳手架的設計、施工、使用及管理，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 材料、構配件
4.0.1 腳手架所用鋼管宜采用現行國家標準《直縫電焊鋼管》GB／T 13793或《低壓流體輸送用焊接鋼管》GB／T 3091中規定的普通鋼管，其材質應符合現行國家標準《碳素結構鋼》GB／T 700中Q235級鋼或《低合金高強度結構鋼》GB／T 1591中Q345級鋼的規定。鋼管外徑、壁厚、外形允許偏差應符合表4.0.1的規定。

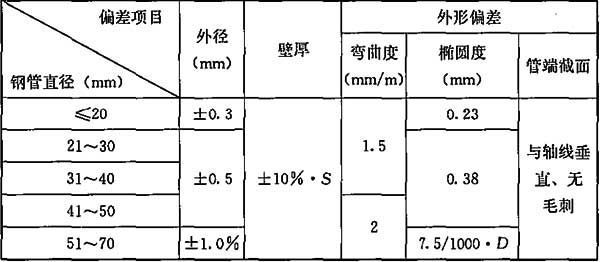

表4.0.1 鋼管外徑、壁厚、外形允許偏差
注：S為鋼管壁厚；D為鋼管直徑。
4.0.2 腳手架所使用的型鋼、鋼板、圓鋼應符合國家現行相關標準的規定，其材質應符合現行國家標準《碳素結構鋼》GB／T 700中Q235級鋼或《低合金高強度結構鋼》GB／T 1591中Q345級鋼的規定。
4.0.3 鑄鐵或鑄鋼制作的構配件材質應符合現行國家標準《可鍛鑄鐵件》GB／T 9440中KTH-330-08或《一般工程用鑄造碳鋼件》GB／T 11352中ZG270-500的規定。
4.0.4 木腳手架主要受力桿件應選用剝皮杉木或落葉松木，其材質應符合下列規定：
1 立桿、斜撐桿應符合現行國家標準《本結構設計規范》GB 50005中承重結構原木Ⅲa級的規定；
2 水平桿及連墻桿應符合現行國家標準《木結構設計規范》GB 50005中承重結構原木Ⅱa級的規定。
4.0.5 竹腳手架主要受力桿件應選用生長期為3年～4年的毛竹，竹桿應挺直、堅韌，不得使用枯脆、腐爛、蟲蛀及裂紋連通兩節以上的竹桿。
4.0.6 腳手板應滿足強度、耐久性和重復使用要求，鋼腳手板材質應符合現行國家標準《碳素結構鋼》GB／T 700中Q235級鋼的規定；沖壓鋼板腳手板的鋼板厚度不宜小于1.5mm，板面沖孔內切圓直徑應小于25mm。
4.0.7 底座和托座應經設計計算后加工制作，其材質應符合現行國家標準《碳素結構鋼》GB／T 700中Q235級鋼或《低合金高強度結構鋼》GB／T 1591中Q345級鋼的規定，并應符合下列要求：
1 底座的鋼板厚度不得小于6mm，托座U形鋼板厚度不得小于5mm，鋼板與螺桿應采用環焊，焊縫高度不應小于鋼板厚度，并宜設置加勁板；
2 可調底座和可調托座螺桿插入腳手架立桿鋼管的配合公差應小于2.5mm；
3 可調底座和可調托座螺桿與可調螺母嚙合的承載力應高于可調底座和可調托座的承載力，應通過計算確定螺桿與調節螺母嚙合的齒數，螺母厚度不得小于30mm。
4.0.8 材料、構配件幾何參數的標準值，應采用設計規定的公稱值；工廠化生產的構配件幾何參數實測平均值應符合設計公稱值。
4.0.9 鋼筋吊環或預埋錨固螺栓材質應符合現行國家標準《混凝土結構設計規范》GB 50010的規定。
4.0.10 腳手架所用鋼絲繩應符合現行國家標準《一般用途鋼絲繩》GB／T 20118、《重要用途鋼絲繩》GB／T 8918、《鋼絲繩用普通套環》GB／T 5974.1和《鋼絲繩夾》GB／T 5976的規定。
4.0.11 金屬類腳手架的結構連接材料應符合下列規定：
1 手工焊接所采用的焊條應符合現行國家標準《非合金鋼及細晶粒鋼焊條》GB／T 5117或《熱強鋼焊條》GB／T 5118的規定，選擇的焊條型號應與所焊接金屬物理性能相適應。
2 自動焊接或半自動焊接所采用的焊絲應符合現行國家標準《熔化焊用鋼絲》GB／T 14957、《氣體保護電弧焊用碳鋼、低合金鋼焊絲》GB／T 8110、《碳鋼藥芯焊絲》GB／T 10045和《低合金鋼藥芯焊絲》GB／T 17493的規定，選擇的焊絲和焊劑應與被焊金屬物理性能相適應。
3 普通螺栓應符合現行國家標準《六角頭螺栓 C級》GB／T 5780的規定，其機械性能應符合現行國家標準《緊固件機械性能 螺栓、螺釘和螺柱》GB／T 3098.1的規定。
4.0.12 腳手架掛扣式連接、承插式連接的連接件應有防止退出或防止脫落的措施。
4.0.13 周轉使用的腳手架桿件、構配件應制定維修檢驗標準，每使用一個安裝拆除周期后，應及時檢查、分類、維護、保養，對不合格品應及時報廢。
4.0.14 腳手架構配件應具有良好的互換性，且可重復使用。構配件出廠質量應符合國家現行相關產品標準的要求，桿件、構配件的外觀質量應符合下列規定：
1 不得使用帶有裂紋、折痕、表面明顯凹陷、嚴重銹蝕的鋼管；
2 鑄件表面應光滑，不得有砂眼、氣孔、裂紋、澆冒口殘余等缺陷，表面粘砂應清除干凈；
3 沖壓件不得有毛刺、裂紋、明顯變形、氧化皮等缺陷；
4 焊接件的焊縫應飽滿，焊渣應清除干凈，不得有未焊透、夾渣、咬肉、裂紋等缺陷。
4.0.15 工廠化制作的構配件應有生產廠的標忐。
5 荷 載
6 設 計
7 結構試驗與分析
8 構造要求
9 搭設與拆除
9.0.1 腳手架搭設和拆除作業應按專項施工方案施工。
9.0.2 腳手架搭設作業前，應向作業人員進行安全技術交底。
9.0.3 腳手架的搭設場地應平整、堅實，場地排水應順暢，不應有積水。腳手架附著于建筑結構處的混凝土強度應滿足安全承載要求。
9.0.4 腳手架應按順序搭設，并應符合下列規定：
1 落地作業腳手架、懸挑腳手架的搭設應與工程施工同步，一次搭設高度不應超過最上層連墻件兩步，且自由高度不應大于4m；
2 支撐腳手架應逐排、逐層進行搭設；
3 剪刀撐、斜撐桿等加固桿件應隨架體同步搭設，不得滯后安裝；
4 構件組裝類腳手架的搭設應自一端向另一端延伸，自下而上按步架設，并應逐層改變搭設方向；
5 每搭設完一步架體后，應按規定校正立桿間距、步距、垂直度及水平桿的水平度。
9.0.5 作業腳手架連墻件的安裝必須符合下列規定：
1 連墻件的安裝必須隨作業腳手架搭設同步進行，嚴禁滯后安裝；
2 當作業腳手架操作層高出相鄰連墻件2個步距及以上時，在上層連墻件安裝完畢前，必須采取臨時拉結措施。
9.0.6 懸挑腳手架、附著式升降腳手架在搭設時，其懸挑支承結構、附著支座的錨固和固定應牢固可靠。
9.0.7 附著式升降腳手架組裝就位后，應按規定進行檢驗和升降調試，符合要求后方可投入使用。
9.0.8 腳手架的拆除作業必須符合下列規定：
1 架體的拆除應從上而下逐層進行，嚴禁上下同時作業；
2 同層桿件和構配件必須按先外后內的順序拆除；剪刀撐、斜撐桿等加固桿件必須在拆卸至該桿件所在部位時再拆除；
3 作業腳手架連墻件必須隨架體逐層拆除，嚴禁先將連墻件整層或數層拆除后再拆架體。拆除作業過程中，當架體的自由端高度超過2個步距時，必須采取臨時拉結措施。
9.0.9 模板支撐腳手架的安裝與拆除作業應符合現行國家標準《混凝土結構工程施工規范》GB 50666的規定。
9.0.10 腳手架的拆除作業不得重錘擊打、撬別。拆除的桿件、構配件應采用機械或人工運至地面，嚴禁拋擲。
9.0.11 當在多層樓板上連續搭設支撐腳手架時，應分析多層樓板間荷載傳遞對支撐腳手架、建筑結構的影響，上下層支撐腳手架的立桿宜對位設置。
9.0.12 腳手架在使用過程中應分階段進行檢查、監護、維護、保養。
10 質量控制
10.0.1 施工現場應建立健全腳手架工程的質量管理制度和搭設質量檢查驗收制度。
10.0.2 腳手架工程應按下列規定進行質量控制：
1 對搭設腳手架的材料、構配件和設備應進行現場檢驗；
2 腳手架搭設過程中應分步校驗，并應進行階段施工質量檢查；
3 在腳手架搭設完工后應進行驗收，并應在驗收合格后方可使用。
10.0.3 搭設腳手架的材料、構配件和設備應按進入施工現場的批次分品種、規格進行檢驗，檢驗合格后方可搭設施工，并應符合下列規定：
1 新產品應有產品質量合格證，工廠化生產的主要承力桿件、涉及結構安全的構件應具有型式檢驗報告；
2 材料、構配件和設備質量應符合本標準及國家現行相關標準的規定；
3 按規定應進行施工現場抽樣復驗的構配件，應經抽樣復驗合格；
4 周轉使用的材料、構配件和設備，應經維修檢驗合格。
10.0.4 在對腳手架材料、構配件和設備進行現場檢驗時，應采用隨機抽樣的方法抽取樣品進行外觀檢驗、實量實測檢驗、功能測試檢驗。抽樣比例應符合下列規定：
1 按材料、構配件和設備的品種、規格應抽檢1％～3％；
2 安全鎖扣、防墜裝置、支座等重要構配件應全數檢驗；
3 經過維修的材料、構配件抽檢比例不應少于3％。
10.0.5 腳手架在搭設過程中和階段使用前，應進行階段施工質量檢查，確認合格后方可進行下道工序施工或階段使用，在下列階段應進行階段施工質量檢查：
1 搭設場地完工后及腳手架搭設前；附著式升降腳手架支座、懸挑腳手架懸挑結構固定后；
2 首層水平桿搭設安裝后；
3 落地作業腳手架和懸挑作業腳手架每搭設一個樓層高度，階段使用前；
4 附著式升降腳手架在每次提升前、提升就位后和每次下降前、下降就位后；
5 支撐腳手架每搭設2步～4步或不大于6m高度。
10.0.6 腳手架在進行階段施工質量檢查時，應依據本標準及腳手架相關的國家現行標準的要求，采用外觀檢查、實量實測檢查、性能測試等方法進行檢查。
10.0.7 在落地作業腳手架、懸挑腳手架、支撐腳手架達到設計高度后，附著式升降腳手架安裝就位后，應對腳手架搭設施工質量進行完工驗收。腳手架搭設施工質量合格判定應符合下列規定：
1 所用材料、構配件和設備質量應經現場檢驗合格；
2 搭設場地、支承結構件固定應滿足穩定承載的要求；
3 階段施工質量檢查合格，符合本標準及腳手架相關的國家現行標準、專項施工方案的要求；
4 觀感質量檢查應符合要求；
5 專項施工方案、產品合格證及型式檢驗報告、檢查記錄、測試記錄等技術資料應完整。
