GB/T 25177-2010 混凝土用再生粗骨料 （完整版）
前言
前 言
本標(biāo)準(zhǔn)由中華人民共和國(guó)住房和城鄉(xiāng)建設(shè)部提出。
本標(biāo)準(zhǔn)由住房和城鄉(xiāng)建設(shè)部建筑工程標(biāo)準(zhǔn)技術(shù)歸口單位歸口。
本標(biāo)準(zhǔn)負(fù)責(zé)起草單位：中國(guó)建筑科學(xué)研究院、青島理工大學(xué)、同濟(jì)大學(xué)。
本標(biāo)準(zhǔn)參加起草單位： 青建集團(tuán)股份公司、北京建筑工程學(xué)院、中國(guó)建筑材料科學(xué)研究總院、上海市建筑科學(xué)研究院、北京城建建材工業(yè)有限公司、廣州市建筑科學(xué)研究院、邯鄲市建筑科學(xué)研究所、北京市建筑材料質(zhì)量監(jiān)督檢驗(yàn)站、遼寧省建設(shè)科學(xué)研究院、邯鄲全有生態(tài)建材有限公司、青島農(nóng)業(yè)大學(xué)、瑞科爾建筑材料（青島）有限公司、青島信達(dá)榮昌基礎(chǔ)建設(shè)工程有限公司、北京元泰達(dá)環(huán)保建材科技有限責(zé)任公司、甘肅土木工程科學(xué)研究院、天津市水利科學(xué)研究院、上海EF生態(tài)環(huán)境材料工程技術(shù)中心、青島綠帆再生建材有限公司、北京波森特巖土工程有限公司。
本標(biāo)準(zhǔn)主要起草人： 趙霄龍、李秋義、陳家瓏、張同波、張秀芳、肖建莊、秦原、何更新、冷發(fā)光、王武祥、姚利君、蔡亞寧、梅愛(ài)華、張勝?gòu)⑺巫鲗?、王春波、寇全有、全洪珠、曹劍、李紅、吳建民、王巖、孫永軍、楊德志、陳勇、楊啟安。
1 范圍
1 范 圍
本標(biāo)準(zhǔn)規(guī)定了混凝土用再生粗骨料的術(shù)語(yǔ)和定義、分類和規(guī)格、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、儲(chǔ)存和運(yùn)輸。
本標(biāo)準(zhǔn)適用于配制混凝土的再生粗骨料。
2 規(guī)范性引用文件
2 規(guī)范性引用文件
下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。
GB/T 14684 建筑用砂
GB/T 14685 建筑用卵石、碎石
GB/T 17431.2 輕集料及其試驗(yàn)方法第2部分：輕集料試驗(yàn)方法
3 術(shù)語(yǔ)和定義
3.1 混凝土用再生粗骨料recycled coarse aggregate for concrete
由建（構(gòu)）筑廢物中的混凝土、砂漿、石、磚瓦等加工而成，用于配制混凝土的、粒徑大于4.75mm的顆粒。
3.2 微粉含量 content of fine powder
混凝土用再生粗骨料中粒徑小于75
m的顆粒含量。
3.3 泥塊含量 content of clay lump
混凝土用再生粗骨料中原粒徑大于4.75 mm，經(jīng)水浸洗、手捏后變成小于2.36mm的顆粒含量。
3.4 針片狀顆粒 elongated and flaky particle
混凝土用再生粗骨料的長(zhǎng)度大于該顆粒所屬相應(yīng)粒級(jí)的平均粒徑2.4倍者為針狀顆粒；厚度小于平均粒徑0.4倍者為片狀顆粒（平均粒徑指該粒級(jí)上、下限粒徑的平均值）。
3.5 壓碎指標(biāo) crushing index
混凝土用再生粗骨料抵抗壓碎能力的指標(biāo)。
3.6 堅(jiān)固性 soundness
混凝土用再生粗骨料在自然風(fēng)化和其他物理化學(xué)因素作用下抵抗破裂的能力。
3.7 表觀密度 apparent density
混凝土用再生粗骨料顆粒單位體積（包括內(nèi)封閉孔隙）的質(zhì)量。
3.8 吸水率water absorption
混凝土用再生粗骨料飽和面干狀態(tài)時(shí)所含水的質(zhì)量占絕干狀態(tài)質(zhì)量的百分?jǐn)?shù)。
3.9 雜 物 impurities
混凝土用再生粗骨料中除混凝土、砂漿、磚瓦和石之外的其他物質(zhì)。
4 分類和規(guī)格
4.2 規(guī) 格
再生粗骨料按粒徑尺寸分為連續(xù)粒級(jí)和單粒級(jí)。連續(xù)粒級(jí)分為5mm～16mm、5mm～20mm、5mm～25mm和 mm～31.5mm四種規(guī)格，單粒級(jí)分為5mm～10mm、10mm～20mm和16mm～31.5mm三種規(guī)格。
5 要求
5.1 顆粒級(jí)配

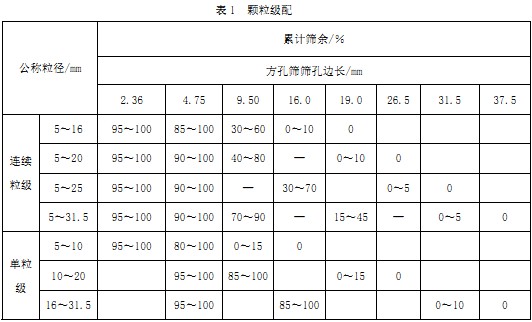

再生粗骨料的顆粒級(jí)配應(yīng)符合表1的規(guī)定。
5.2 微粉含量和泥塊含量
再生粗骨料的微粉含量和泥塊含量應(yīng)符合表2的規(guī)定。
5.3 吸水率
再生粗骨料的吸水率應(yīng)符合表3的規(guī)定。
5.4 針片狀顆粒含量
再生粗骨料的針片狀顆粒含量應(yīng)符合表4的規(guī)定。
5.5 有害物質(zhì)含量

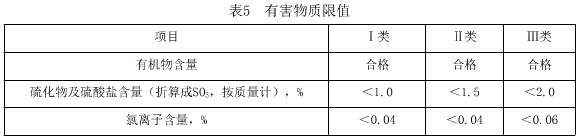

再生粗骨料中有害物質(zhì)含量應(yīng)符合表5的規(guī)定。
5.6 雜物含量
再生粗骨料中的雜物含量應(yīng)符合表6的規(guī)定。
5.7 堅(jiān)固性
采用硫酸鈉溶液法進(jìn)行試驗(yàn)。再生粗骨料經(jīng)5次循環(huán)后，其質(zhì)量損失應(yīng)符合表7的規(guī)定。
5.8 壓碎指標(biāo)
再生粗骨料的壓碎指標(biāo)值應(yīng)符合表8的規(guī)定。
5.9 表觀密度和空隙率
再生粗骨料的表觀密度和空隙率應(yīng)符合表9的規(guī)定。
5.10 堿集料反應(yīng)
經(jīng)堿集料反應(yīng)試驗(yàn)后，由再生粗骨料制備的試件無(wú)裂縫、酥裂或膠體外溢等現(xiàn)象，膨脹率應(yīng)小于0.10％。
6 試驗(yàn)方法
6.2 試驗(yàn)環(huán)境和試驗(yàn)用篩
應(yīng)符合GB/T 14685中試驗(yàn)環(huán)境和試驗(yàn)用篩的規(guī)定。
6.3 顆粒級(jí)配
按照GB/T 14685中規(guī)定的顆粒級(jí)配試驗(yàn)方法執(zhí)行。
6.4 微粉含量
按照GB/T 14685中規(guī)定的含泥量試驗(yàn)方法執(zhí)行。
6.5 泥塊含量
按照GB/T 14685中規(guī)定的泥塊含量試驗(yàn)方法執(zhí)行。
6.6 吸水率
按照GB/T 17431.2中規(guī)定的吸水率試驗(yàn)方法執(zhí)行。
6.7 針片狀顆粒含量
按照GB/T 14685中規(guī)定的針片狀顆粒含量試驗(yàn)方法執(zhí)行。
6.8 有機(jī)物含量
按照GB/T 14685中規(guī)定的有機(jī)物含量試驗(yàn)方法執(zhí)行。
6.9 硫化物與硫酸鹽含量
按照GB/T 14685中規(guī)定的硫化物和硫酸鹽含量試驗(yàn)方法執(zhí)行。
6.10 氯化物含量
按照GB/T 14684中規(guī)定的氯化物含量試驗(yàn)方法執(zhí)行。
6.12 堅(jiān)固性
按照GB/T 14685中規(guī)定的堅(jiān)固性試驗(yàn)方法執(zhí)行，但試驗(yàn)結(jié)果精確至0.1％。
6.13 壓碎指標(biāo)
按照GB/T 14685中規(guī)定的壓碎指標(biāo)試驗(yàn)方法執(zhí)行。
6.14 表觀密度
按照GB/T 14685中規(guī)定的表觀密度試驗(yàn)方法執(zhí)行。
6.15 空隙率
按照GB/T 14685中規(guī)定的空隙率試驗(yàn)方法執(zhí)行。
6.16 堿集料反應(yīng)
按照GB/T 14685中規(guī)定的堿集料反應(yīng)試驗(yàn)方法執(zhí)行。
7 檢驗(yàn)規(guī)則
7.2 組批規(guī)則
按類別、規(guī)格及日產(chǎn)量確定批次：日產(chǎn)量在2000t及2000t以下，每600t為一批，不足600t亦為一批；日產(chǎn)量超過(guò)2000t，每1000t為一批，不足1000t亦為一批；日產(chǎn)量超過(guò)5000t，每2000t為一批，不足2000t亦為一批；對(duì)于建（構(gòu)）筑廢物來(lái)源相同，日產(chǎn)量不足600t的可以以連續(xù)生產(chǎn)不超過(guò)3天且不大于600t為一檢驗(yàn)批。
8 標(biāo)志、儲(chǔ)存和運(yùn)輸
8.1 標(biāo) 志
出廠產(chǎn)品應(yīng)提供產(chǎn)品質(zhì)量合格證，內(nèi)容包括：
a) 再生粗骨料的名稱、類別、規(guī)格和生產(chǎn)廠信息（廠名、地址和電話等）；
b) 批量編號(hào)及供貨數(shù)量；
c) 檢驗(yàn)結(jié)果、日期、執(zhí)行標(biāo)準(zhǔn)；
d) 合格證編號(hào)及發(fā)放日期；
e) 檢驗(yàn)部門及檢驗(yàn)人員簽章；
f) 注意事項(xiàng)等。
8.2 儲(chǔ) 存
儲(chǔ)存時(shí)，再生粗骨料應(yīng)按類別、規(guī)格分別堆放，防止人為碾壓和產(chǎn)品污染。
8.3 運(yùn) 輸
運(yùn)輸時(shí)，應(yīng)認(rèn)真清掃車船等運(yùn)輸設(shè)備，并采取措施防止混入雜物，防止粉塵飛揚(yáng)。
