GB/T 28993-2012 結構用鋸材力學性能測試方法 （完整版）
1 范 圍
1 范 圍
本標準規定了結構用鋸材抗彎強度和抗彎彈性模量、順紋抗拉強度、順紋抗壓強度、順紋抗剪強度、橫紋抗拉強度、橫紋抗壓強度和橫紋抗壓彈性模量、扭轉彈性模量測試方法。
本標準適用于鋸材。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 1933 木材密度測定方法
GB 50005 木結構設計規范
3 術語和定義
3.1
鋸材 lumber
經鋸剖、再剖、干燥、刨光、截端、分等生產出具有一定規格尺寸、質量等級和使用特性的鋸制產品。
3.2
鋸材寬度 width
鋸材窄面之間的垂直距離。
4 測試試件
4 測試試件
試件經溫度(20±2)℃和相對濕度(65±5)％的條件下調整至衡重，對應含水率為12％。
試件應從足尺截面鋸材中選取，試件的長度要求按第6章規定，最大降低強度缺陷應隨機放置在測試區域內。
測試前，宜記錄試件樹種、產地、最大降低強度缺陷、干燥方法、含水率調整方法、重量和尺寸。試件的重量和尺寸的精確度為1％。
試驗后，立即在破壞部位附近截取長15mm整截面無缺陷的含水率片，用烘干法進行含水率測定。密度測定按GB/T 1933的規定。
5 測試條件
5 測試條件
力學性能測試應在室內溫度(20±2)℃和相對濕度(65±5)％的環境中進行；有特殊研究目的，或特殊要求，可改變測試條件。選擇合適的加載速度，試件宜在1min左右破壞，破壞時間應大于10s，小于10min。應記錄測試時溫度、相對濕度、鋸材含水率和鋸材破壞時間。
6 測 試
6.4 順紋抗剪強度
順紋抗剪強度測試示意圖如圖5所示。加載至試件破壞為止。
說明：
l——試件；
F——荷載；
d——試件截面厚度；
b——試件截面寬度；
R3——金屬墊片倒角半徑3mm。

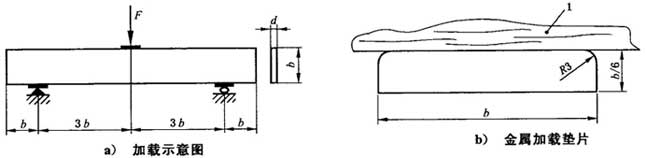

圖5 順紋抗剪強度測試示意圖
順紋抗剪強度fv按式(5)計算，準確至0.1MPa：
fv＝0.75Fmax/db …………………………(5)
式中：
fv——順紋抗剪強度，單位為兆帕(MPa)；
Fmax——最大荷載，單位為牛頓(N)；
b——試件截面寬度，單位為毫米；
d——試件截面厚度，單位為毫米。
鋸材可能由于如彎曲、橫紋壓縮等非剪切變形方式而發生破壞。但所有測試結果都應用于評估剪切強度性質。式(5)通過提供測試試件承載能力的標準化描述，可計算得到名義剪切強度。
另一種測試方法——雙跨距加載方式，示意圖如圖A.1，或其他測試方法。應建立雙跨距與單跨距兩種測試方法的對等關系。
6.5 橫紋抗拉強度
橫紋抗拉強度測試示意圖如圖6所示，橫紋抗拉強度試件應包含鋸材完整的橫截面，試件長度lh等于b/3，采用三點彎曲測試方法如圖6所示，加載到破壞為止，記錄最大載荷。
說明：
l——試件紋理方向；
F——荷載；
d——試件截面厚度；
b——試件截面寬度；
lh——鋸截后試件長度。

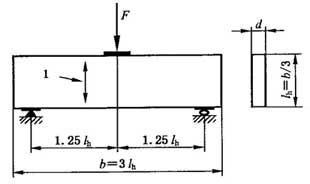

圖6 橫紋抗拉強度測試示意圖
橫紋抗拉強度ft，90按式(6)計算，準確至0.1MPa：
ft，90＝(3.75Fmax/dlh)×(0.03dlh2/8003)0.2…………………………(6)
式中：
ft，90——橫紋抗拉強度，單位為兆帕(MPa)；
Fmax——最大荷載，單位為牛頓(N)；
d——試件截面厚度，單位為毫米；
lh——鋸截后試件長度，單位為毫米。
注：(0.03dlh2/8003)0.2為因子，名義拉伸強度等于邊長為800mm的方形鋸材的強度。
6.6 橫紋抗壓強度和橫紋抗壓彈性模量
橫紋抗壓強度和橫紋抗壓彈性模量測試示意圖如圖7a)所示。通過長度為90mm，寬度為d＋10mm的一對鋼板施加荷載。測試設備的加載頭應固定，不發生扭轉。在加載過程中，繪制出荷載-撓度曲線，如圖7c)所示。加載至鋸材發生破壞或者變形總量達到20mm，即可停止試驗。如果試件存在發生彎扭的趨勢，則應使用側向支撐約束在加載過程中產生的彎扭。
說明：
F——荷載；
d——試件截面厚度；
b——試件截面寬度；
R3——金屬承載片倒角半徑3mm；
Y軸——載荷；
X軸——變形；
Fult——極限荷載；
Fy——彈性范圍的直線偏移2mm時與撓度曲線的交點對應荷載；
△e——變形差；
△F——荷載差；
F0.1b——0.1b變形對應荷載。

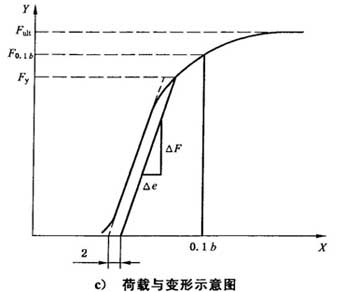

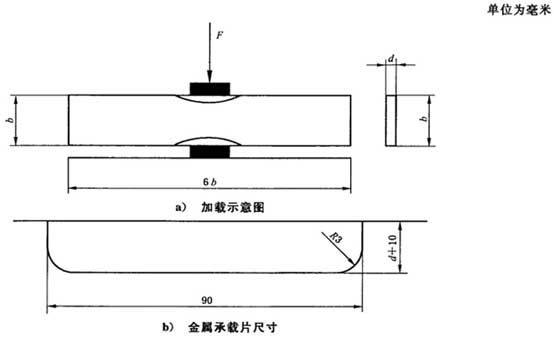

圖7 橫紋抗壓強度和橫紋抗壓彈性模量測試示意圖
橫紋抗壓強度fc，90按式(7)或式(8)計算，準確至0.1MPa：
fc，90＝Fult/90d …………………………(7)
式中：
fc，90——橫紋抗壓強度，單位為兆帕(MPa)；
Fult——極限荷載，單位為牛頓(N)；
d——試件截面厚度，單位為毫米。
fc，90＝F20/90d …………………………(8)
式中：
fc，90——橫紋抗壓強度，單位為兆帕(MPa)；
F20——變形總量達到20mm時荷載，單位為牛頓(N)；
d——試件截面厚度，單位為毫米。
屈服強度fc，90y按式(9)計算，準確至0.1MPa：
fc，90y＝Fy/90d …………………………(9)
式中：
fc，90y——屈服強度，單位為兆帕(MPa)；
Fy——彈性范圍的直線偏移2mm時與撓度曲線的交點對應荷載，單位為牛頓(N)。
橫紋抗壓彈性模量Kc，90按式(10)計算，準確至10MPa：
Kc，90＝(△F/△e)/90d …………………………(10)
式中：
Kc，90——橫紋抗壓彈性模量，單位為兆帕(MPa)；
△F/△e——荷載-撓度曲線的斜率，單位為牛頓每毫米(N/mm)。
6.7 扭轉彈性模量
扭轉彈性模量的測試示意圖如圖8所示。位于夾持端部與扭轉平面之間的鋸材長度為LT，LT長度等于18d，對長度為lt的手柄加載F獲得扭曲，lt長度為500mm。
說明：
1——夾持端部；
2——扭轉平面；
LT——扭轉后的試件長度；
lt——扭轉后手臂水平長度；
θ——扭轉角度。

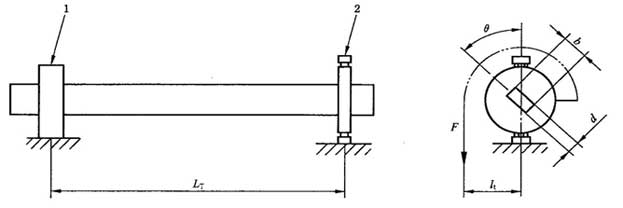

圖8 扭轉彈性模量測試示意圖
扭轉彈性模量Gt，0按式(11)計算，準確至10MPa：
Gt，0＝LTlt/bd3[1－0.63(b/d)]×(△F/△θ)…………………………(11)
式中：
Gt，0——扭轉彈性模量，單位為兆帕(MPa)；
LT——扭轉后的試件長度，單位為毫米；
lt——扭轉后手臂水平長度，單位為毫米；
△F/△θ——荷載-扭轉角度曲線的斜率，單位為牛頓每度[N/(°)]。
附錄A 順紋抗剪強度雙跨測試
附 錄 A
(規范性附錄)
順紋抗剪強度雙跨測試
作為測試順紋抗剪強度替代方法，單跨測試示意圖如圖5所示，雙跨測試示意圖如圖A．1所示，在此測試中，在加載之前應確定所有支撐點。然后加載至鋸材被破壞，極限荷載為Fult，順紋抗剪強度fv按式(A．1)計算，準確至0．1MPa：
fv＝0．516Fult/db …………………………(A．1)
式中：
fv——順紋抗剪強度，單位為兆帕(MPa)；
Fult——極限荷載，單位為牛頓(N)；
b——試樣寬度，單位為毫米；
d——試樣厚度，單位為毫米。
雙跨測試的順紋抗剪強度比單跨的大，因而評估針葉材鋸材順紋抗剪強度時，順紋抗剪強度與抗彎強度比值要高。
說明：
l——試件；
F——荷載；
d——試件截面厚度；
b——試件截面寬度；
R3——金屬墊片倒角半徑3mm。

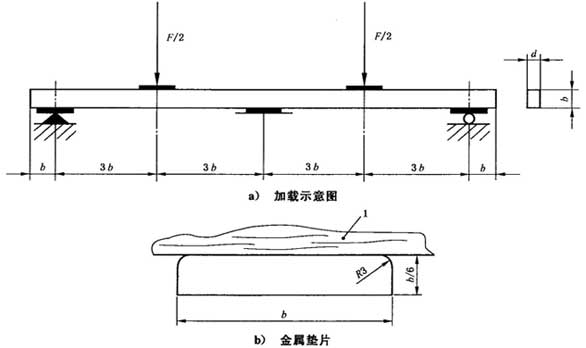

圖A．1 順紋抗剪強度雙跨測試示意圖
