GB 51008-2016 高聳與復雜鋼結構檢測與鑒定標準 （完整版）
1 總 則
1.0.1 為規范高聳與復雜鋼結構檢測與鑒定工作，加強技術管理，保證結構安全，制定本標準。
1.0.2 本標準適用于高聳與復雜鋼結構的檢測與鑒定。
1.0.3 高聳與復雜鋼結構的檢測與鑒定，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 材料的檢測與評定
5 鋼構件的檢測與鑒定
6 連接和節點的檢測與鑒定
7 專項檢測與鑒定
8 鋼結構系統可靠性鑒定
9 圍護結構的檢測與鑒定
10 鋼結構抗震性能鑒定
附錄A 鋼結構性能的靜力荷載檢驗
附錄B 鋼結構的動力檢測
B.0.1 鋼結構動力檢測內容應包括：動力特性檢測和動力響應檢測。
B.0.2 下列鋼結構宜進行動力檢測：
1 需要進行抗震、抗風、工作環境或其他激勵下動力響應計算的結構；
2 需要通過動力參數進行損傷識別的結構；
3 需要確定實際動力性能的大型、復雜、重要和新型鋼結構體系；
4 在某種動外力作用下，某些部分動力響應過大的結構；
5 其他需要獲取結構動力性能參數的結構。
B.0.3 鋼結構的動力測試，可根據測試目的選擇下列方法：
1 測試結構基本模態時，宜選用環境激勵法。在滿足測試要求的前提下，也可選用初始位移法、重物撞擊法等方法。
2 測試結構平面內多個模態，或結構模態密集，或結構特別重要且條件許可，宜選用環境激勵法或穩態正弦激振方法。
3 測試結構空間模態、扭轉模態或結構模態密集，或結構特別重要且條件許可，宜選用環境激勵法、多振源相位控制同步的穩態正弦激振方法或初速度法。
4 評估結構的抗震性能時，可選用隨機激振法或人工爆破模擬地震法。
5 對于單點激勵法測試結果，可采用多點激勵法進行校核。對于大型復雜結構宜采用多點激勵方法。
B.0.4 結構動力性能檢測前，應根據試驗?zāi)康闹贫y(cè)試方案，并應進行計算。
B.0.5 結構動力檢測的設備，應符合下列規定：
1 選用的激振器宜體積小、重量輕；
2 應事先估計被測量參數的最大值，并應據此調整分析儀器的量程，應使最大值落在量程的1／2到2／3之間，以獲得最大信噪比；
3 根據結構振動特性選擇位移計、速度計或加速度計，應使被測頻率處于傳感器的可用頻率范圍之內；
4 進行瞬態過程測試時，測試儀器的可使用頻率范圍應比穩態測試時大一個數量級；
5 儀器的靈敏度，應滿足測試工作要求；
6 儀器的分辨率，應根據被測試結構的最小振動幅值確定；
7 記錄儀器或數據采集分析系統、電平輸入及頻率范圍應與測試儀器的輸出匹配；
8 當測試儀器對測試系統質量和剛度有明顯的影響時，可通過修正方法予以消除。
B.0.6 結構動力性能檢測測試，應符合下列規定：
1 采用模型試驗時，應根據相似理論制作模型，且應正確模擬被測結構的邊界條件。
2 測點布置應盡量避開振型節點和峰點處。多點激勵時，應能反映結構的動力特性，且顯示結構的模態振型，測點數宜為所測模態階數的2倍。
3 結構動力測試作業，應保證不產生對結構性能有明顯影響的損傷。
4 試驗測試時，應避免環境及系統干擾。
5 采樣間隔應滿足采樣定理的基本要求。
6 采用環境隨機振動激勵法試驗時，應根據采樣率確定測試記錄時間長度。測量模態和頻率時不應少于5min，測試阻尼時不應少于30min。
7 當因測試儀器數量不足需多次測試時，每次測試應至少保留一個共同參考點。
B.0.7 結構動力性能檢測數據處理，應符合下列規定：
1 時域數據處理，應對試驗數據進行零點漂移、記錄波形和記錄長度的檢驗；
2 頻域數據處理，應進行低通濾波并加窗函數處理；
3 采用基于HHT變換的模態識別方法時，應消除邊緣效應；
4 試驗數據處理后，應提供試驗結構的自振頻率、阻尼比和振型以及動力反應最大幅值、時程曲線、頻譜曲線。
B.0.8 當按通常方法建模計算得到的結構模態和測試結果有差異時，可根據結構動力性能檢測結果，對結構有限元模型進行修正。
B.0.9 當結構有損傷時，可根據獲取的結構動力性能變化，識別結構損傷位置。
附錄C 常見材料的燃點、變態溫度
C.0.1 玻璃、金屬材料、塑料的變態溫度，應按表C.0.1取值。

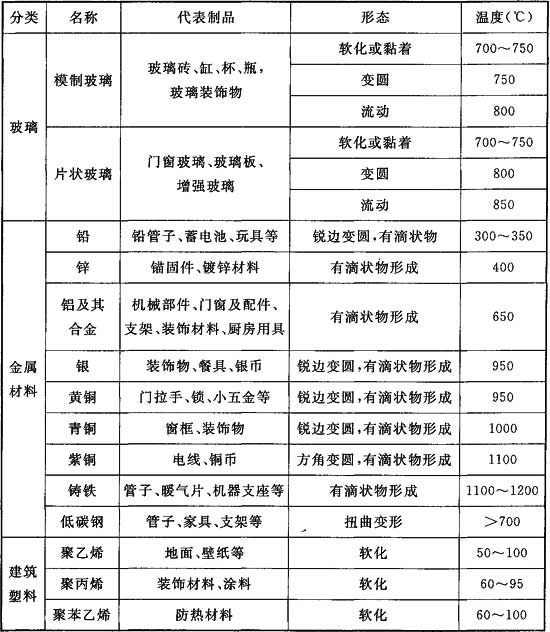

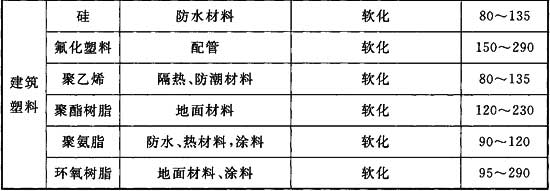

表C.0.1 玻璃、金屬材料、塑料的變態溫度
C.0.2 常見材料的燃點，應按表C.0.2取值。

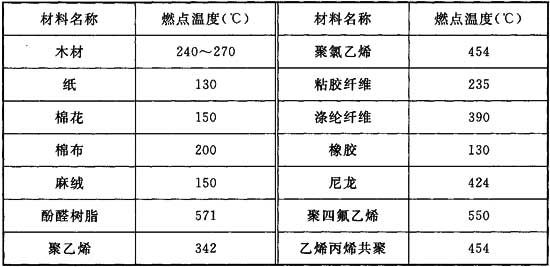

表C.0.2 部分材料燃點
C.0.3 涂裝用油漆在不同溫度下的燒損狀況，可按表C.0.3確定。
表C.0.3 油漆燒損狀況
| 溫度（℃） | ＜100 | 100～300 | 300～600 | ＞600 | |
| 燒損狀況 | 一般油漆 |
表面附著黑煙 | 有裂縫和脫皮 | 變黑、脫落 | 燒光 |
| 防銹油漆 | 完好 | 完好 | 變色 | 燒光 | |
C.0.4 普通熱軋結構鋼在高溫下及高溫過火冷卻后的屈服強度降低系數，應按表C.0.4取值。

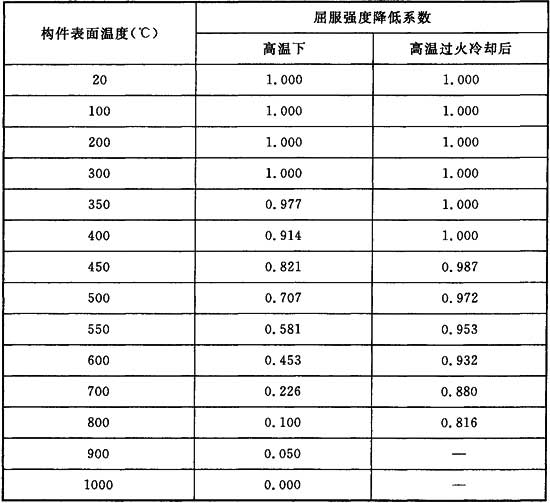

表C.0.4 普通熱軋結構鋼在高溫下及高溫過火冷卻后的屈服強度降低系數
