GB 5223-2002 預應力混凝土用鋼絲 （完整版）
1 范圍
1 范圍
本標準規定了預應力混凝土用鋼絲的分類、尺寸、外形、質量及允許偏差、技術要求、試驗方法、檢驗規則、包裝、標志和質量證明書等。
本標準適用于預應力混凝土用冷拉或消除應力的光圓、螺旋肋和刻痕鋼絲。消除應力鋼絲包括低松弛和普通松弛兩種。本標準不推薦普通松弛級鋼絲，如需按普通松弛級鋼絲定貨應在合同中注明或供需雙方協商供貨。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 228 金屬拉伸試驗方法
GB／T 238 金屬線材反復彎曲試驗方法
GB／T 239 金屬線材扭轉試驗方法
GB／T 2103 鋼絲驗收、包裝、標志及質量證明書的一般規定
GB／T 10120―1996 金屬應力松弛試驗方法
GB／T 17505 鋼及鋼產品交貨一般技術要求
YB／T 146 預應力鋼絲及鋼絞線用熱軋盤條
YB／T 170 制絲用非合金鋼盤條
3 術語和定義
3.1
冷拉鋼絲 cold draw wire
用盤條通過拔絲模或軋輥經冷加工而成產品，以盤卷供貨的鋼絲。
3.2
消除應力鋼絲 stress-relieved wire
按下述一次性連續處理方法之一生產的鋼絲。
(1) 鋼絲在塑性變形下(軸應變)進行的短時熱處理，得到的應是低松弛鋼絲。
(2) 鋼絲通過矯直工序后在適當溫度下進行的短時熱處理，得到的應是普通松弛鋼絲。
3.3
松弛 relaxation
在恒定長度下應力隨時間而減小的現象。
3.4
螺旋肋鋼絲 helical rib wire
鋼絲表面沿著長度方向上具有規則間隔的肋條(圖1)。
3.5
刻痕鋼絲 indented wire
鋼絲表面沿著長度方向上具有規則間隔的壓痕(圖2)。
4 分類、代號及標記
5 訂貨內容
5 訂貨內容
按本標準訂貨的合同應包含以下主要內容：
a) 產品名稱；
b) 外形尺寸；
c) 強度級別；
d) 松弛級別；
e) 本標準號；
f) 加工狀態；
g) 數量；
h) 用途；
i) 需方提出的其他要求。
6 尺寸、外形、質量及允許偏差
6.1 光圓鋼絲的尺寸及允許偏差應符合表1的規定。每米質量參見表1，計算鋼絲每米參考質量時鋼的密度為7.85 g／cm3。
6.2 螺旋肋鋼絲的尺寸及允許偏差應符合表2的規定，外形見圖1，鋼絲的公稱橫截面積、每米參考質量與光圓鋼絲相同。

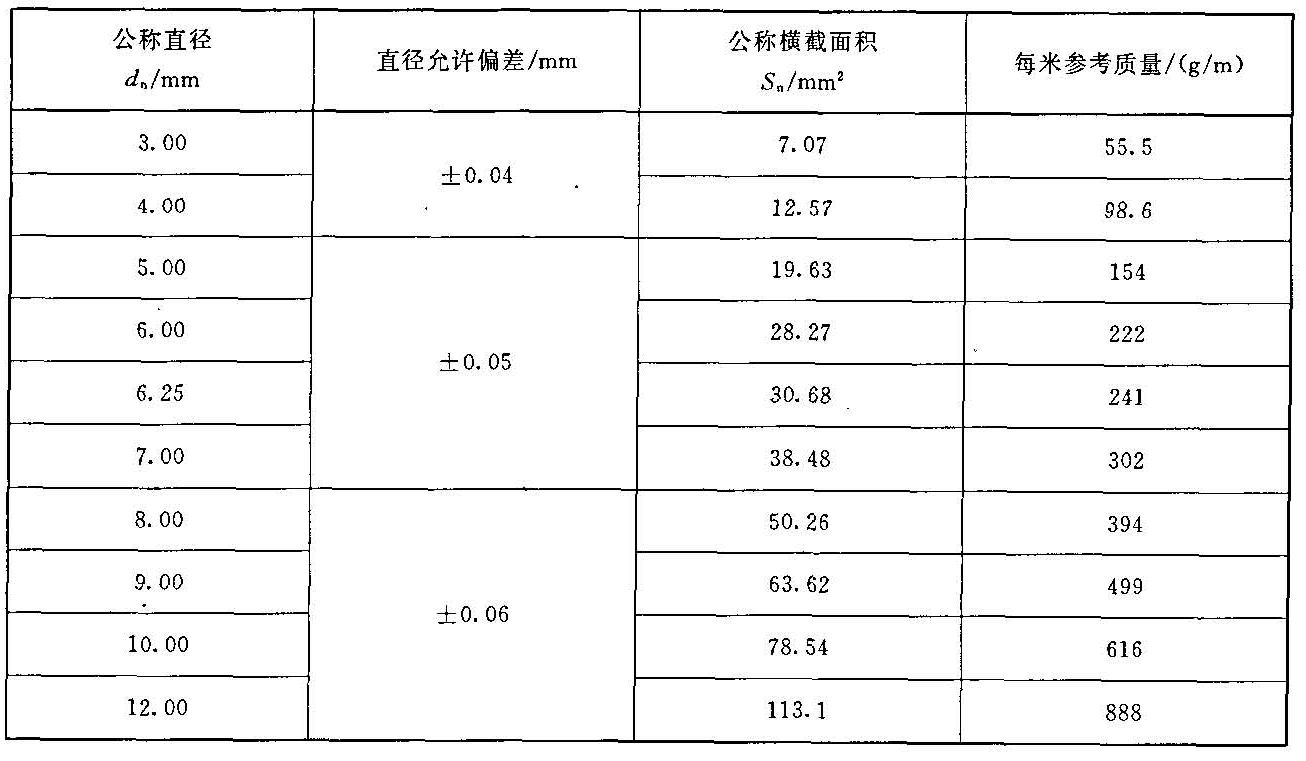

表1 光圓鋼絲尺寸及允許偏差、每米參考質量
表2 螺旋肋鋼絲的尺寸及允許偏差
6.3 三面刻痕鋼絲的尺寸及允許偏差應符合表3的規定，外形見圖2。鋼絲的橫截面積、每米參考質量與光圓鋼絲相同。三條痕中的其中一條傾斜方向與其他兩條相反。
表3 三面刻痕鋼絲尺寸及允許偏差
6.4 根據需方要求可生產表1、表2、表3以外規格的鋼絲。
6.5 光圓及螺旋肋鋼絲的不圓度不得超出其直徑公差的1／2。
6.6 盤重 每盤鋼絲由一根組成，其盤重不小于500 kg，允許有10％的盤數小于500 kg但不小于100 kg。
7 技術要求
7.1 牌號及化學成分
制造鋼絲用鋼的牌號和化學成分應符合YB／T 146或YB／T 170的規定，也可采用其他牌號制造，成分不作為交貨條件。
7.5 消除應力鋼絲的伸直性
取弦長為1 m的鋼絲，放在一平面上，其弦與弧內側最大自然矢高，刻痕鋼絲不大于25 mm，光圓及螺旋肋鋼絲不大于20 mm。
7.6 疲勞試驗
經供需雙方協商，合同中注明，可對鋼絲進行疲勞性能試驗。
8 試驗方法
8.1 表面檢驗
表面質量用目視檢查。
8.3 每米質量測量
鋼絲單位質量測量應采用如下方法：取3根長度不小于500 mm的鋼絲，每根鋼絲長度測量精確到1 mm，稱量每根鋼絲的質量，精確到0.1 g，然后按式(1)計算每根鋼絲的單位質量。
式中：
M――鋼絲單重，單位為克／米(g／m)；
m――稱得的鋼絲質量，單位為克；
L――鋼絲長度，單位為毫米。
實測單位質量取3個計算值的平均值。
8.5 彎曲試驗
鋼絲彎曲試驗應按GB／T 238的規定進行。彎曲半徑應符合本標準表4、表5、表6相應的規定。
8.8 鐓頭強度試驗
鋼絲的鐓頭直徑應不小于鋼絲公稱直徑的1.5倍，帶錨具進行拉伸試驗，此時鋼絲的最大力與鋼絲公稱截面積之比即為鐓頭強度。
8.9 疲勞試驗
疲勞性能試驗按附錄A進行。
9 檢驗規則
9.1 檢查和驗收
鋼絲的工廠檢查由供方技術監督部門按表7進行，需方可按本標準進行檢查驗收。
9.2 組批規則
鋼絲應成批檢查和驗收，每批鋼絲由同一牌號、同一規格、同一加工狀態的鋼絲組成，每批質量不大于60t。
9.4 復驗與判定規則
鋼絲的復驗與判定規則按GB／T 2103的規定執行。
10 包裝、標志及質量證明書
10.1 包裝
鋼絲一般按GB／T 2103中Ⅰ類包裝，特殊要求應在合同巾注明，可按Ⅱ、Ⅲc類包裝。
10.2 標志
鋼絲應逐盤卷加拴標牌，其上注明供方名稱、商標標記、規格、強度級別、執行標準號等。
10.3 質量證明書
每一合同批應附有質量證明書，其中應注明：供方名稱、地址和商標、規格、強度級別、需方名稱、合同號、質量、產品標記、執行標準、編號、出廠日期、技術監督部門印記。
附錄A (規范性附錄)疲勞試驗
A.1 疲勞試驗所用試樣應從成品鋼絲上直接截取，試樣長度應保證兩夾具之間的距離不小于140 mm。
A.2 鋼絲應能經受2×106次0.7Fb～(0.7Fb一2ΔFa)脈動負荷后而不斷裂。
光圓鋼絲：2ΔFa／Sg＝200 MPa
螺旋肋及刻痕鋼絲：2ΔFa／Sg＝180 MPa
式中：
Fb――鋼絲的公稱破斷力。單位為牛(N)；
2ΔFa。――應力范圍(兩倍應力幅)的等效負荷值，單位為牛(N)；
Sg――鋼絲的公稱截面積，單位為平方毫米(mm2)。
A.3 在試驗全過程中脈動拉伸的最大應力保持恒定應力的靜態測量精度應達到±1％。
A.4 應力循環頻率不能超過120 Hz。
A.5 所有應力都沿軸向傳遞給試樣，應無鉗口和缺口影響，且應由一個相應的裝置臺限定夾頭中試樣 的任何滑移。
A.6 由于缺口影響或局部過熱引起試樣在夾頭內或夾持區域內(2倍鋼絲公稱直徑)斷裂時試驗無效。
A.7 試驗過程中，試件溫度不能超過40℃，試驗室環境溫度在18℃～25℃范圍內。
