GB 50917-2013 鋼-混凝土組合橋梁設計規范 （完整版）
1 總 則
1.0.1 為使鋼-混凝土組合橋梁的設計符合安全可靠、適用耐久、技術先進、經濟合理的要求，制定本規范。
1.0.2 本規范適用于道路工程中單跨跨徑不大于120m的梁式鋼-混凝土組合橋梁的設計。本規范不適用于采用特種混凝土的組合橋梁設計。
1.0.3 本規范采用以概率理論為基礎的極限狀態設計方法(疲勞計算除外)，按分項系數的表達式進行設計。
1.0.4 鋼-混凝土組合橋梁設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材 料
4 基本規定
5 承載能力極限狀態計算
6 正常使用極限狀態驗算
7 抗剪連接件
8 構造要求
附錄A 組合梁側扭屈曲的彈性臨界彎矩計算
A.0.1 組合梁側扭屈曲的彈性臨界彎矩宜采用數值分析方法計算。

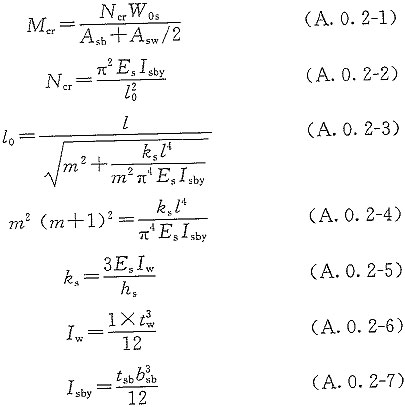

A.0.2 組合梁側扭屈曲的彈性臨界彎矩可采用彈性約束壓桿模型(圖A.0.2)，按下列公式簡化計算：
式中：Mcr——組合梁側扭屈曲的彈性臨界彎矩(N·mm)；
Ncr——等效彈性約束壓桿的臨界力(N)；
Wos——不考慮開裂混凝土的截面模量(mm3)；
Asb、Asw——受壓下翼緣和腹板的面積(mm2)；
Es——鋼材彈性模量(MPa)；
Isby——等效彈性約束壓桿關于y軸的慣性矩(mm4)；
lo——彈性約束壓桿的計算長度；
l——彈性約束壓桿的長度；
m——計算過程中無量綱數；
ks——單位梁長的轉動約束剛度(N/mm2)；
Iw——單位寬度腹板出平面的截面慣性矩；
hs——鋼梁翼緣剪力中心間的距離；
tw——鋼梁腹板厚度；
bsb、tsb——鋼梁下翼緣的寬度和厚度。

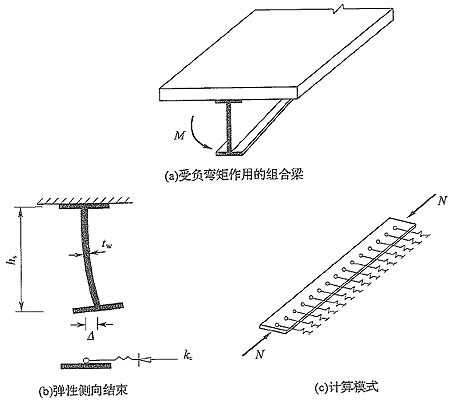

圖A.0.2 彈性約束壓桿模型
附錄B 基于有效彈性模量的虛擬荷載法
B.0.1 基于有效彈性模量的虛擬荷載法可用于計算混凝土徐變、收縮等引起的截面應力增量。
B.0.2 虛擬荷載法可按下列步驟計算：
1 假定鋼梁與混凝土之間無連接，混凝土橋面板在溫度、收縮等作用下產生自由形變?chǔ)?sub>c。
2 根據混凝土橋面板的應變及有效彈性模量求解虛擬荷載Po；將該虛擬荷載Po反向施加于混凝土橋面板形心上，使混凝土橋面恢復形變?chǔ)?sub>c。
3 恢復鋼梁與混凝土橋面板之間的連接，釋放Po，求解截面應力。
4 將以上3個步驟的應力進行疊加。

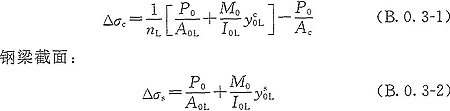

B.0.3 組合截面各位置處的應力增量可按下列公式計算：
混凝土橋面板截面：
式中：Po——虛擬荷載(N)，通過混凝土在作用(或荷載)效應下的應變求解；
Mo——虛擬荷載由于偏心產生的彎矩(N·mm)；
AoL——換算截面面積(mm2)；
IoL——換算截面慣性矩(mm4)；
ycoL——混凝土橋面板所求應力點至換算截面中和軸的距離；
ysoL——鋼梁所求應力點至換算截面中和軸的距離。
B.0.4 虛擬荷載的確定應符合下列規定：
1 徐變引起的永久作用截面應力增量：
式中：yoc——混凝土橋面板形心至換算中和軸的距離；
EcgΦ——考慮徐變影響時永久作用的有效彈性模量(MPa)；
εo——組合梁混凝土橋面板形心處在to時刻的初應變；
nL——鋼與混凝土的有效彈性模量比；
no——鋼與混凝土的彈性模量比；
(t，τ)——混凝土的徐變系數；
ψL——永久作用的徐變因子，取1.1；
(t，to)——加載齡期為to，計算考慮齡期為t的混凝土徐變系數。徐變系數最終值可根據混凝土橋面板的加載齡期和理論厚度按本規范表6.2.3采用。
2 考慮徐變影響的收縮截面應力增量：
式中：EcsΦ——考慮徐變影響時混凝土收縮作用的有效彈性模量(MPa)；
εsh——混凝土的收縮應變；
ψL——混凝土收縮作用的徐變因子，取0.55。
3 溫度作用的截面應力增量：
溫度荷載作用下有效彈性模量比nL取為no，即
式中：ψL——溫度作用的徐變因子，取0。
1)整體升降溫度：假定溫度變化后組合梁的溫度一致，約束應力增量?jī)H為鋼與混凝土之間由于膨脹率不同的變形差值。
Po＝EcAc△t(αs－αc)，Mo＝Poyoc (B.0.4-6)
2)矩形溫差：即假定鋼梁溫度一致、混凝土結構溫度一致。
Po＝EcAc(tsαs－tcαc)，Mo＝Poyoc (B.0.4-7)
3)梯形溫差：梯度溫度轉換的虛擬荷載應按積分公式求解，并應符合現行行業標準《公路鋼筋混凝土及預應力混凝土橋涵設計規范》JTG D62的相關要求。
附錄C 跨中未設置轉向點的體外預應力組合梁撓度計算方法
C.0.1 對于跨中無轉向點的體外預應力組合梁的變形計算，以三折線形布筋形式為例(圖C.0.1)，其跨中撓度可按下列公式計算：
式中：e——矢高變化引起的組合梁跨中撓度；
△e——跨中矢高變化量；
0、s、T和B計算方法見本規范第6.3節。

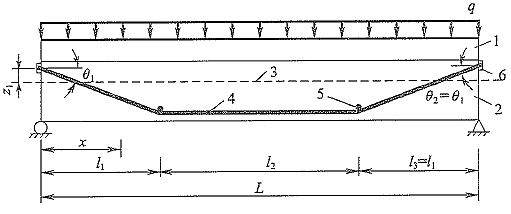

圖C.0.1 均布荷載作用下簡支組合梁的計算模型
1—混凝土橋面板；2—鋼梁；3—換算截面中和軸；4—預應力筋；5—轉向塊；6—錨具
C.0.2 以三折線形布筋形式為例(圖C.0.2)，矢高變化量△e可按下式計算：
△e＝△1－Δ2 (C.0.2)
式中：Δ1——跨中截面處組合梁的豎向位移，運用換算截面剛度按結構力學方法近似計算；
Δ2——靠近跨中截面轉向點的豎向位移，運用換算截面剛度按結構力學方法近似計算。
圖C.0.2 跨中矢高變化計算示意圖
1—變形前的預應力筋；2—變形后的預應力筋
附錄D 開孔板連接件抗剪剛度計算方法
D.0.1 當混凝土種類、開孔直徑和橫向貫通筋直徑符合下列情況時，開孔板連接件抗剪剛度可按下列公式計算：
1 采用C50混凝土：
開孔直徑為55mm，橫向貫通鋼筋采用
16的開孔板連接件抗剪剛度為：
K＝1.027(Ncv－0.744Ns) (D.0.1-1)
開孔直徑為45mm，橫向貫通鋼筋采用
16的開孔板連接件抗剪剛度為：
K＝0.849(Ncv－0.629Ns) (D.0.1-2)
開孔直徑為55mm，橫向貫通鋼筋采用
20的開孔板連接件抗剪剛度為：
K＝1.876(Ncv－0.929Ns) (D.0.1-3)
開孔直徑為35mm，橫向貫通鋼筋采用
12的開孔板連接件抗剪剛度為：
K＝3.247(Ncv－1.007Ns) (D.0.1-4)
2 采用C40混凝土：
開孔直徑為55mm，橫向貫通鋼筋采用
16的開孔板連接件抗剪剛度為：
K＝0.943(Ncv－0.781Ns) (D.0.1-5)
開孔直徑為45mm，橫向貫通鋼筋采用
16的開孔板連接件抗剪剛度為：
K＝4.167(Ncv－1.023Ns) (D.0.1-6)
式中：K——開孔板連接件抗剪剛度(N/mm)。
D.0.2 當不符合本規范D.0.1條規定的情況時，開孔板連接件抗剪剛度的確定應優先選擇試驗的方法。當缺乏試驗條件時，可按本規范第D.0.1條給出的公式確定。
