GB/T 50784-2013 混凝土結構現場檢測技術標準 (完整版)
1 總 則
1.0.1為規范混凝土結構現場檢測工作程序,合理選擇檢測方法,正確評價混凝土結構性能,保證檢測工作質量,制定本標準。
1.0.2本標準適用于房屋建筑、市政工程和一般構筑物中混凝土結構的現場檢測,不適用于輕骨料混凝土結構的現場檢測。
1.0.3混凝土結構現場檢測除應符合本標準外,尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
fcu,e——混凝土抗壓強度推定值;
——檢驗批或構件第i個測區混凝土抗壓強度換算值;
——檢驗批或構件第i個測區修正后混凝土抗壓強度換算值;
——檢驗批測區混凝土抗壓強度換算值的平均值;
——檢驗批測區混凝土抗壓強度換算值的標準差;
——第i個芯樣試件混凝土抗壓強度換算值;
——樣本中芯樣試件混凝土抗壓強度換算值的平均值;
——檢驗批第j個構件上第i個測區混凝土抗壓強度換算值;
——檢驗批第j個構件測區混凝土抗壓強度換算值的平均值;
——檢驗批混凝土抗壓強度推定區間上限與下限差值;
mΔf——檢驗批混凝土抗壓強度推定區間上限與下限均值;
ft,cor,i——第i個芯樣試件劈裂抗拉強度;
ft,e——混凝土抗拉強度推定值;
N——檢驗批容量;
n——樣本容量;
nj——檢驗批第j個構件上布置的測區數;
s——樣本標準差;
m——樣本均值;
μu——均值推定區間的上限值;
μl——均值推定區間的下限值;
k0.5——0.5分位數推定區間限值系數;
k0.05,l——0.05分位數推定區間下限值系數;
k0.05,u——0.05分位數推定區間上限值系數;
Δtot——總體修正量;
Δloc——對應樣本修正量;
ηloc——對應樣本修正系數;
η ——對應修正系數。
3 基本規定
4 混凝土力學性能檢測
5 混凝土長期性能和耐久性能檢測
6 有害物質含量及其作用效應檢驗
7 混凝土構件缺陷檢測
8 構件尺寸偏差與變形檢測
9 混凝土中的鋼筋檢測
10 混凝土構件損傷檢測
11 環境作用下剩余使用年限推定
12 結構構件性能檢驗
附錄A 混凝土抗壓強度現場檢測方法
附錄B 芯樣混凝土抗壓強度異常數據判別和處理
附錄C 混凝土換算抗壓強度鉆芯修正方法
C.0.1 本方法適用于混凝土換算抗壓強度的鉆芯修正。
C.0.2 鉆芯修正可采用總體修正量、對應樣本修正量、對應樣本修正系數或一一對應修正系數等修正方法,并宜優先采用總體修正量方法。
C.0.3 鉆芯修正時,芯樣試件的數量和取芯位置應符合下列要求:
1 芯樣數量可按下式預估:
ncor,r=400δ2 (C.0.3)
式中:ncor,r——芯樣數量;
δ——混凝土抗壓強度變異系數。
對于直徑100mm的芯樣,芯樣數量尚不應少于6個;對于小直徑芯樣,芯樣數量尚不應少于9個。
2 芯樣應從間接法受檢構件中隨機抽取,取芯位置應符合本標準第A.5.3條的規定。
3 當采用的間接法為無損檢測方法時,取芯位置應與間接法相應的測區重合。
4 當采用的間接法對結構有損傷時,取芯位置應布置在間接法相應的測區附近。
C.0.4 當采用總體修正量法時,芯樣抗壓強度應按本標準第3.4.7條的規定確定推定區間,推定區間上限與下限差值不應大于其均值的10%??傮w修正量和相應的修正可按下列公式計算:

式中:△tot——總體修正量(MPa);
fcor,m——芯樣抗壓強度的平均值(MPa);
——測區混凝土換算強度的平均值(MPa);
——修正后測區混凝土換算強度;
——修正前測區混凝土換算強度;
C.0.5 當采用對應樣本修正量法時,修正量和相應的修正可按下列公式計算:

式中:△loc——對應樣本修正量(MPa);
——與芯樣對應的測區換算強度均值(MPa)。
C.0.6 當采用對應樣本修正系數方法時,修正系數和相應的修正可按下列公式計算:

式中:
——對應樣本修正系數。
C.0.7 當采用一一對應修正系數方法時,修正系數和相應的修正可按下列公式計算:

式中:
——一一對應修正系數;
fcor,i——第i個芯樣試件混凝土立方體抗壓前度換算值(MPa);
——與芯樣對應的第i個測區被修正方法的換算抗壓強度(MPa)。
C.0.8 對單個構件或檢驗批混凝土抗壓強度進行推定時,應以修正后測區混凝土換算強度進行計算。
附錄D 混凝土內部不密實區超聲檢測方法
D.0.1 超聲法檢測混凝土內部缺陷時被測部位應滿足下列要求:
1 被測部位應具有可進行檢測的測試面,并保證測線能穿過被檢測區域;
2 測試范圍應大于有懷疑的區域,使測試范圍內具有同條件的正?;炷?;
3 總測點數不應少于30個,且其中同條件的正?;炷恋膶?duì)比用測點數不應少于總測點數的60%,且不少于20個。
D.0.2 檢測結合面質量時應根據結合面位置確定測試部位,被測部位應具有使聲波垂直或斜穿過結合面的測試條件。
D.0.3 超聲法檢測混凝土內部缺陷時測點布置應符合下列規定:
1 當構件具有兩對相互平行的測試面時,宜采用對測法,應在測試部位兩對相互平行的測試面上分別畫出等間距的網格,網格間距可為100mm~300mm,大型構件可適當放寬,編號確定對應的測點位置(圖D.0.3—1)。
2 當構件具有一對相互平行的測試面時,宜采用對測和斜測相結合的方法,應在測試部位相互平行的測試面上分別畫出等間距的網格,網格間距可為100mm~300mm,大型構件可適當放寬,在對測的基礎上進行交叉斜測(圖D.0.3—2)。
3 當構件只具有一個測試面時,宜采用鉆孔和表面測試相結合的方法,應在測試面中心鉆孔,孔中放置徑向振動式換能器作為發射點,以鉆孔為中心不同半徑的圓周上布置平面換能器的接收測點,同一圓周上測點間距一般為100mm~300mm,不同圓周的半徑相差100mm~300mm,大型構件可適當放寬,同一圓周上的測點作為同一個構件數據進行分析(圖D.0.3—3)。

圖D.0.3-1 兩對平行測試面對測法示意圖

圖D.0.3-2 一對平行測試面斜測法示意圖

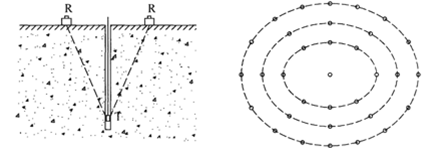

圖D.0.3-3 鉆孔法與表面測試相結合示意圖
4 當測距較大時,可采用鉆孔或預埋聲測管法,應用兩個徑向振動式換能器分別置于平行的測孔或聲測管中進行測試,可采用雙孔平測、雙孔斜測、扇形掃測的檢測方式(圖D.0.3—4)。

圖D.0.3-4 鉆孔法示意圖
5 當測距較大時,也可采用鉆孔與構件表面對側相結合的方法,鉆孔中徑向振動式換能器發射,構件表面的平面換能器接收??刹捎脤?duì)測、斜測、扇形掃描的檢測方式(圖D.0.3—5)。

圖D.0.3-5 鉆孔法與表面對測結合法示意圖
6 當構件測試面不平行而是具有一對相互垂直或有一定夾角的測試面時,應在一對測試面上分別畫上等間距的網格,網格間距一般為100mm~300mm,測線應盡可能與測試面垂直且盡可能均勻分布地穿過被測部位(圖D.0.3—6)。
7 混凝土結合面質量檢測時換能器連線應垂直或斜穿過結合面測量每個測點的聲時、波幅、主頻和測距,對發生畸變的波形應存儲或記錄(圖D.0.3—7)。
8 對同一測試區域在測試時應保證測試系統以及工作參數的一致性,并盡可能保證測距和測線傾斜角度的一致性。

圖D.0.3-6 一對不平行測試面斜測法示意圖

圖D.0.3-7 結合面質量對測或斜測法示意圖
D.0.4 聲學參數異常點的判定應符合下列規定:
1 將測區內各測點的聲速、波幅由大到小順序排列,并按下式計算異常情況的判斷值,當被測構件聲速異常偏大時,可根據實際情況直接剔除。

式中:xo——聲學參數異常情況的判斷值;
mx——各測點的聲學參數平均值;
sx——各測點的聲學參數標準差;
λ1——系數,λ1
2 當測區內某測點聲學參數被判為異常時,可按下列公式進一步判別其相鄰測點是否異常:

式中:λ2——當測點網格狀布置時所取的系數,
λ3——當測點單排布置時所取得系數,
3 當被測構件上有懷疑的區域范圍較大,在同一構件中不能滿足本標準第D.0.1條的要求時,可選擇同條件的正常構件進行檢測,按正常構件聲學參數的均值和標準差以及被測構件的測點數,計算異常數據的判斷值,以此判斷值對被測構件聲學參數進行判斷,確定聲學參數異常點。
4 當被測構件缺陷的勻質性較好或缺陷區域的厚度較薄(結合面),導致計算出的異常數據判斷值與經驗值相比明顯偏低時,可采用聲學參數的經驗判斷值進行判斷,確定聲學參數異常點。
5 當被測構件測點數不滿足本標準第D.0.1條的要求、無法進行統計法判斷時,或當測線的測距或傾斜角度不一致、幅度值不具有可比性時,可將有懷疑測點的聲參數與同條件的正?;炷羺^(qū)域測點的聲參數進行比較,當有懷疑測點的聲參數明顯低于正?;炷翜y點聲參數,該點可判為聲學參數異常點。
D.0.5 混凝土內部缺陷的位置和范圍應結合聲參數異常點的分布及波形狀況進行綜合判定。
附錄E 混凝土裂縫深度超聲單面平測方法
E.0.1 當結構的裂縫部位只有一個可測面,裂縫的估計深度不大于500mm且比被測構件厚度至少小100mm以上時,可采用單面平測法檢測混凝土裂縫深度。
E.0.2 單面平測法檢測混凝土裂縫深度時,受檢裂縫兩側均應具有清潔、平整且無裂縫的檢測面,檢測面寬度均不宜小于估計的縫深;被測裂縫中不應有積水或泥漿等。
E.0.3 單面平測法檢測裂縫深度應按下列步驟進行:
1 應將T和R換能器置于裂縫附近同一側,以兩個換能器內邊緣間距
等于100mm、150mm、200mm......分別讀取4個以上的聲時值,求出聲時與測距之間的回歸直線方程:
l=a+bt (E.0.3—1)
式中:l——測距;
t——與測距l(xiāng)對應的聲時值(μs);
a——回歸直線方程的常數項(mm);
b——回歸系數即平測法聲速v(km/s)。
2 各測點超聲實際傳播的距離li應按下式計算

3 應將T、R換能器分別置于以裂縫為對稱的兩側(圖E.0.3),對應不同的
值分別測讀聲時值
。

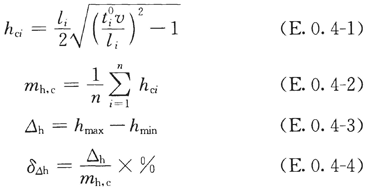

E.0.4 對應于不同測距的裂縫深度及裂縫深度的極差和裂縫深度的平均值應按下列公式計算:

式中:hci——第i點裂縫深度計算值;
li——不跨縫平測時第i點的超聲波實際傳播距離;
——第i點跨縫【平測的聲時值(μs);
v——裂縫區域的混凝土聲速,可取用平測法聲速(km/s);
mh,c——各測點裂縫升讀計算值的平均值;
hmax——最大裂縫深度計算值;
hmin——最小裂縫深度計算值;
n——跨縫測點數。
E.0.5 各測點的裂縫計算深度的極差應滿足下列規定:
1 當mh,c≤30mm時,絕對極差不應大于10mm;
2 當30mm<mh,c<300mm時,相對極差不應大于30%;
3 當mh,c≥300mm時,絕對極差不應大于90mm。
E.0.6 受檢裂縫深度應按下列規定確定:
1 當各測點的裂縫計算深度的極差滿足本標準第E.0.5條要求時,應取裂縫深度計算值的平均值作為受檢裂縫的深度。
2 當各測點的裂縫計算深度的極差不滿足第E.0.5條要求時,應將各測點的測距
與裂縫深度計算值的平均值mh,c進行比較,將
<mh,c和
>3mh,c的數據直接剔除后,重新計算極差。
3 當重新計算仍不能滿足本標準第E.0.5條要求時,應補充檢測或重新檢測。
附錄F 混凝土性能受影響層厚度原位檢測方法
附錄G 混凝土性能受影響層厚度取樣檢測方法
G.0.1 本方法適用于混凝土性能受影響層厚度的取樣檢測。
G.0.2 混凝土性能受影響層厚度可根據造成影響因素的特點,通過濕潤深度、里氏硬度和碳化深度的測試結果進行判定。
G.0.3 濕潤深度法測試應符合下列規定:
1 將混凝土芯樣進行沖洗后,放入干凈水中浸泡2h;
2 將芯樣從水中取出,表面朝上直立放置在通風陰涼處;
3 定時觀察芯樣側面濕潤程度的情況變化,當芯樣側面出現明顯的濕潤分界線時,測量兩個相互垂直直徑對應的4個測點濕潤分界線至芯樣上表面的垂直距離,讀數精確至0.1mm;
4 取4個測點測值的平均值作為該芯樣濕潤深度的代表值;
5 濕潤深度的代表值可作為該芯樣所在部位混凝土性能受影響層厚度的判定值。
G.0.4 里氏硬度法測試應符合下列規定:
1 將混凝土芯樣沖洗后、擦干并晾置面干。
2 沿兩個相互垂直直徑對應的4個測點在芯樣側面畫出4條平行于芯樣軸線的測試線。
3 沿每條測試線分別從芯樣上表面開始以5mm的間距,連續測試?yán)锸嫌捕?;?dāng)連續3個測試數據相差不超過5時,停止測試。
4 將測點離上表面的距離與對應的里氏硬度值進行數據分析,得到里氏硬度值突變時的測點位置參數。
5 4個測線位置參數測值的算術平均值可作為該芯樣所在部位混凝土性能受影響層厚度的判定值。
G.0.5 碳化深度法測試應符合下列規定:
1 將混凝土芯樣沖洗后晾干;
2 將芯樣對中劈開,在兩個新劈開面的中間部位噴灑濃度為1%的酚酞試液,噴灑量以表面均勻濕潤但不流淌;
3 測量每個劈開面的中間及兩側各1/4半徑對應部位的碳化深度讀數精確至0.1mm;
4 取兩個新劈開面共6個測點的碳化深度平均值作為該芯樣碳化深度的代表值;
5 碳化深度的代表值可作為該芯樣所在部位混凝土性能受影響層厚度的判定值。
