GB/T 13663-2000 給水用聚乙烯(PE)管材 （完整版）
1 范圍
1 范圍
本標準規定了用聚乙烯樹脂為主要原料的材料，經擠出成型的給水用聚乙烯管材(以下簡稱“管材”)的產品規格、技術要求、試驗方法、檢驗規則、標志、包裝、運輸、貯存。本標準還規定了原料的基本性能要求，包括分類體系。
本標準適用于用PE 63、PE 80和PE 100材料(見4.1)制造的給水用管材。管材公稱壓力為0.32 MPa～1.6 MPa，公稱外徑為16 mm～1 000 mm。
本標準規定的管材適用于溫度不超過40℃，一般用途的壓力輸水，以及飲用水的輸送。
2 引用標準
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時,所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB／T 2918―1998 塑料試樣狀態調節和試驗的標準環境(idt ISO 291：1997)
GB／T 3681―1983 塑料自然氣候曝露試驗方法
GB／T 3682―1983 熱塑性塑料熔體流動速率試驗方法
GB／T 6111―1985 長期恒定內壓下熱塑性塑料管材耐破壞時間的測定方法(eqv ISO／DP 1167：1978)
GB／T 6671.2―1986 聚乙烯(PE)管材縱向回縮率的測定(idt ISO 2506：1981)
GB／T 8804.2―1988 熱塑性塑料管材拉伸性能試驗方法 聚乙烯管材(eqv ISO／DIS 3504.2)
GB／T 8806―1988 塑料管材尺寸測量方法(eqv ISO 3126：1974)
GB／T 13021―1991 聚乙烯管材和管件炭黑含量的測定 熱失重法(neq ISO 6964：1986)
GB／T 17219―1998 生活飲用水輸配水設備及防護材料的安全性評價標準
GB／T 17391―1998 聚乙烯管材與管件熱穩定性試驗方法(eqv ISO／TR 10837：1991)
GB／T 1825l―2000 聚烯烴管材、管件和混配料中顏料及炭黑分散的測定方法
GB／T 18252―2000 塑料管道系統 用外推法對熱塑性塑料管材長期靜液壓強度的測定
3 定義、符號和縮略語
3.2 符號
C：總使用(設計)系數；
dem:平均外徑；
dem,max：最大平均外徑；
dem,min:最小平均外徑；
dn：公稱外徑；
ey:任一點壁厚；
ey,min：最小壁厚；
ey,max：最大壁厚;
ft：溫度對壓力的折減系數；
ty：管材任一點的壁厚公差；
σLPL：與20℃、50年、概率預測97.5％相應的靜液壓強度；
σS：設計應力。
3.3 縮略語
MFR：熔體流動速率；
MOP：最大工作壓力；
MRS：最小要求強度；
PE：聚乙烯;
PN：公稱壓力;
SDR：標準尺寸比。
4 材料
4.2 使用混配料生產聚乙烯管材，混配料為藍色或黑色，基本性能應符合表2要求。藍色管用材料應能保證使用該材料制造的管材的耐候性符合表12的要求。對于PE 63級材料，也可采用管材級基礎樹脂加母料的方法生產聚乙烯管材，對材料性能的要求自管材上取樣進行測試。
按本標準生產管材時產生的潔凈回用料。只要能生產出符合本標準的管材時，可摻入新料中回用。

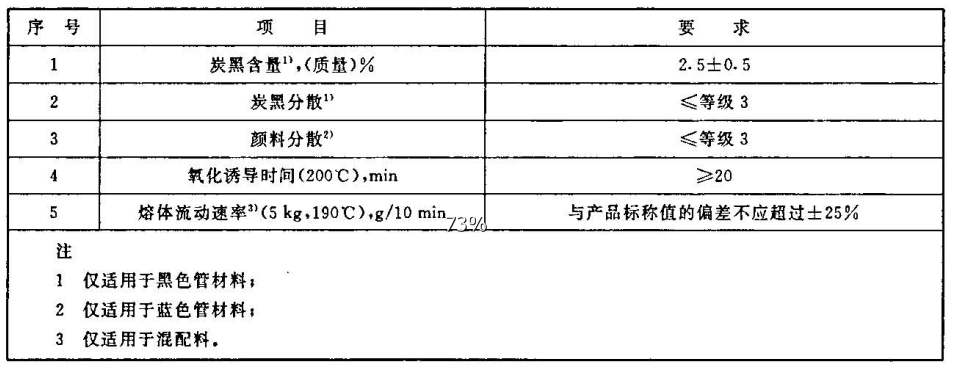

表2 材料的基本性能要求
5 產品規格
5.1 本標準的管材按照期望使用壽命50年設計。
5.2 輸送20℃的水，C最小可采用cmin=1.25。由式(1)得到的不同等級材料的設計應力的最大允許值，見表3。
表3 不同等級材料設計應力的最大允許值
5.3 管材的公稱壓力(PN)與設計應力σS、標準尺寸比(SDR)之間的關系為：
PN=2σS／(SDR―1) (2)
式中：PN與σS的單位均為兆帕。
5.4 使用PE 63、PE 80和PEl00等級材料制造的管材，按照選定的公稱壓力，采用表3中的設計應力而確定的公稱外徑和壁厚應分別符合表4、表5和表6的規定。
管道系統的設計和使用方可以采用較大的總使用(設計)系數C,此時可選用較高公稱壓力等級的管材。

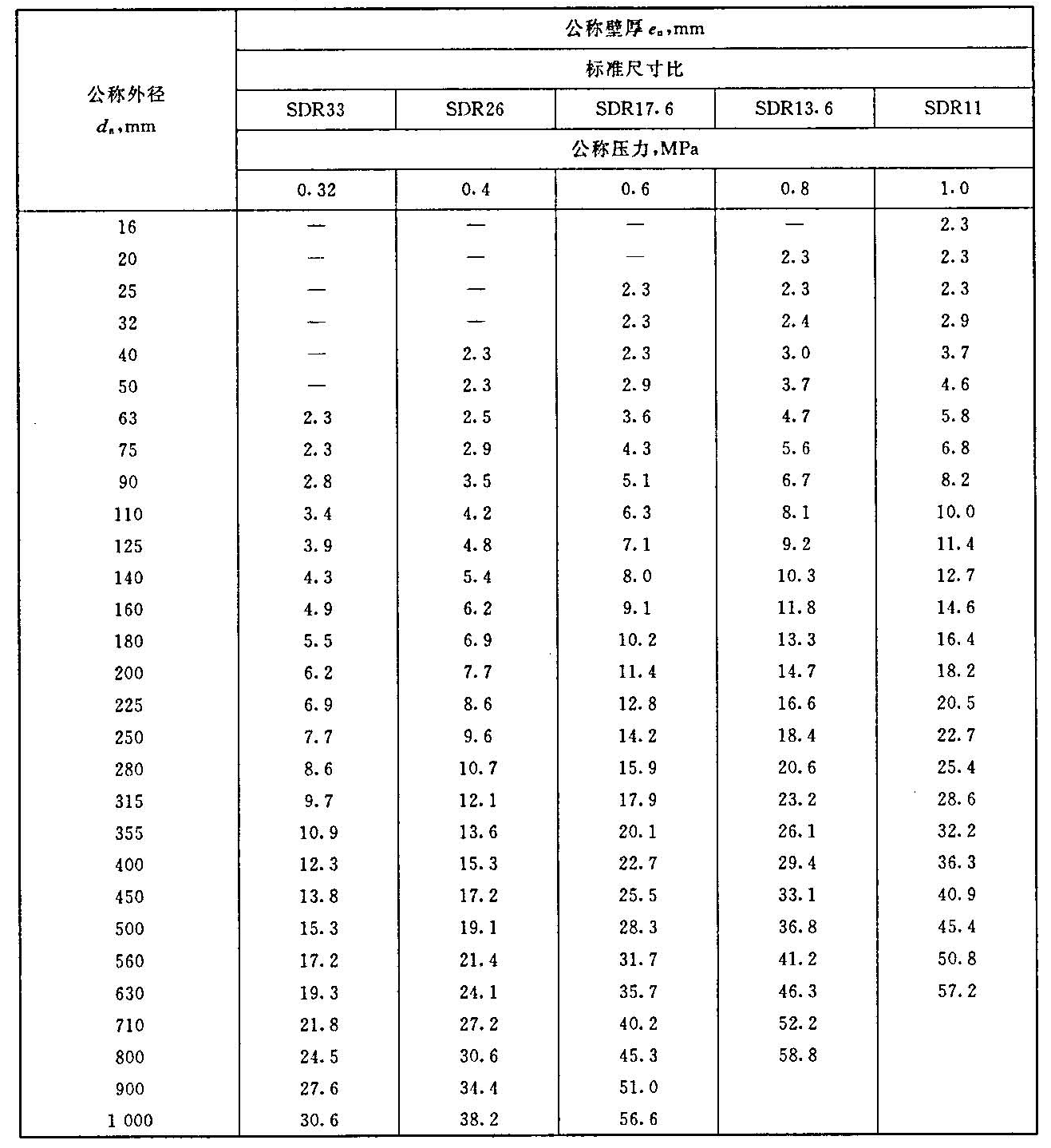

表4 PE63級聚乙烯管材公稱壓力和規格尺寸

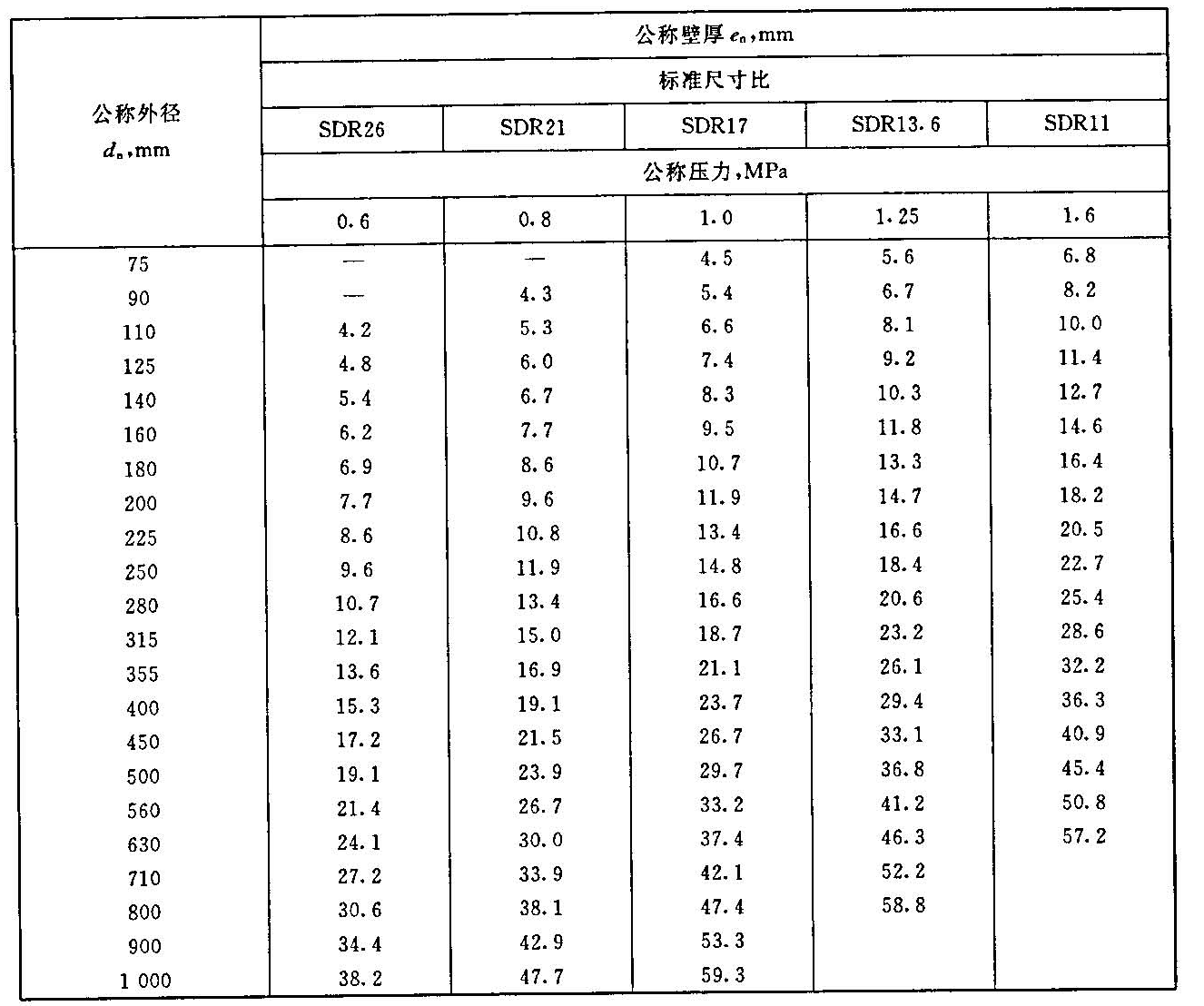

表5 PE 80級聚乙烯管材公稱壓力和規格尺寸

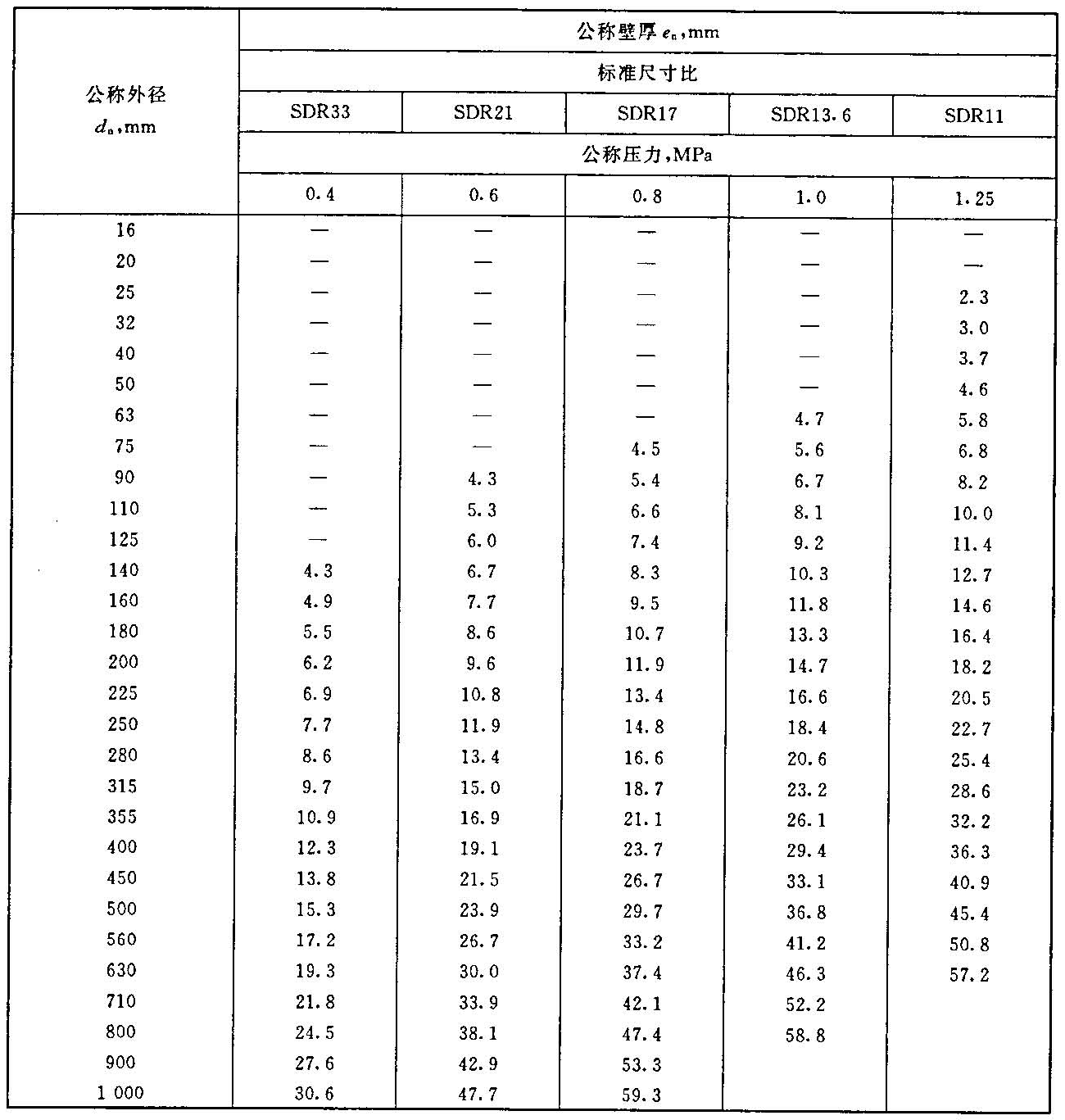

表6 PE 100級聚乙烯管材公稱壓力和規格尺寸
表6(完)
5.5 聚乙烯管道系統對溫度的壓力折減
當聚乙烯管道系統在20 ℃以上溫度連續使用時，最大工作壓力(MOP)應按式(3)計算：
MOP―PN×f1 (3)
式中：f1——折減系數，在表7中查取。
對某一材料，只要依據GB／T 18252的分析，認為較小的折減是可行的，則可以使用比表7中數值高的折減系數。
表7 50年壽命要求，40℃以下溫度的壓力折減系數
| 溫度，℃ | 20 | 30 | 40 |
| 壓力折減系數f1 | 1.0 | 0.87 | 0.74 |
6 技術要求
6.1 顏色
市政飲用水管材的顏色為藍色或黑色，黑色管上應有共擠出藍色色條。色條沿管材縱向至少有三條。
其他用途水管可以為藍色或黑色。
暴露在陽光下的敷設管道(如地上管道)必須是黑色。
6.2 外觀
管材的內外表面應清潔、光滑，不允許有氣泡、明顯的劃傷、凹陷、雜質、顏色不均等缺陷。管端頭應切割平整，并與管軸線垂直。
6.4 靜液壓強度
管材的靜液壓強度應符合表10要求。

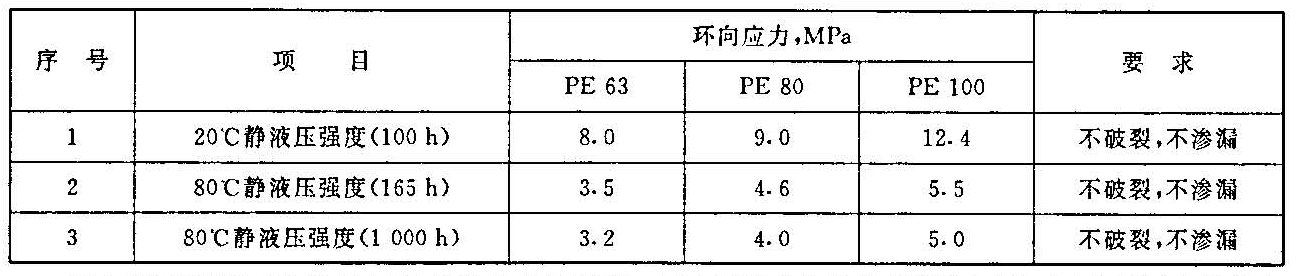

表10 管材的靜液壓強度
80℃靜液壓強度(165 h)試驗只考慮脆性破壞。如果在要求的時間(165 h)內發生韌性破壞，則按表11選擇較低的破壞應力和相應的最小破壞時間重新試驗。

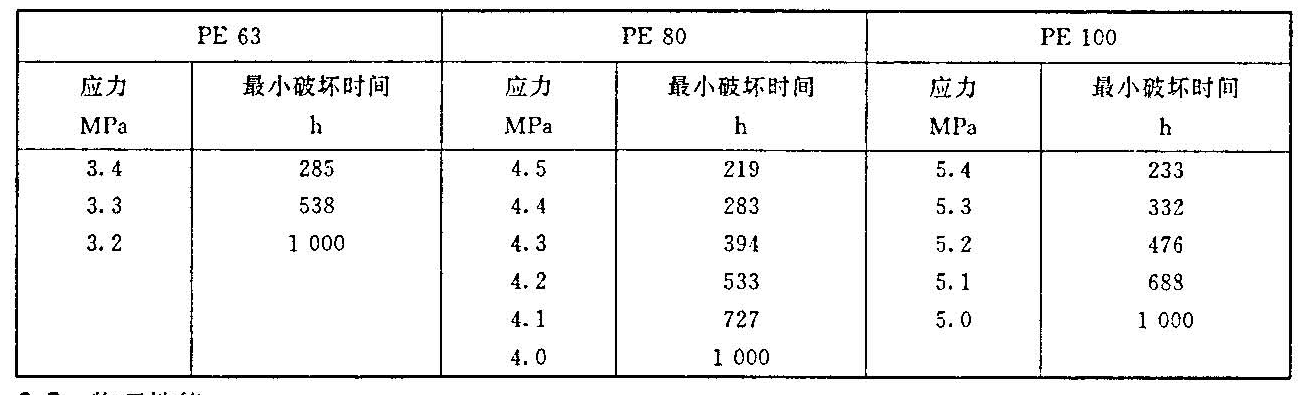

表11 80℃時靜液壓強度(165 h)再實驗要求
6.5 物理性能
管材的物理性能應符合表12要求。當在混配料中加入回用料擠管時，對管材測定的熔體流動速率(MFR)(5 kg，190℃)與對混配料測定值之差，不應超過25％。

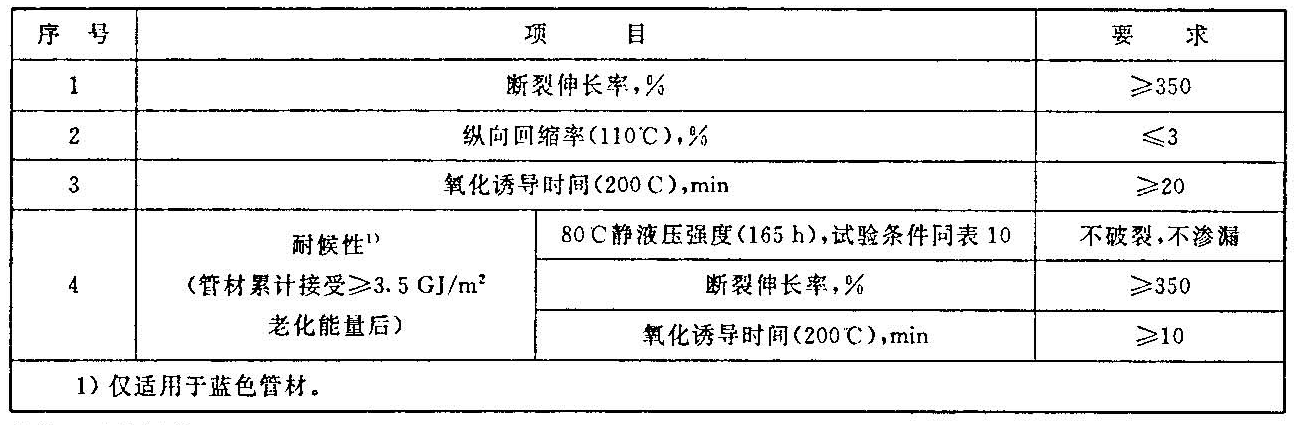

表12 管材物理性能要求
6.6 衛生性能
用于飲用水輸配的管材衛生性能應符合GB／T 17219的規定。
7 試驗方法
7.1 試樣的狀態調節和試驗的標準環境
按GB／T 2918規定，溫度為23℃±2 C，狀態調節時間為24 h。試驗方法標準中有規定的按照試驗方法標準。
7.2 顏色和外觀
用肉眼觀察。
7.4炭黑含量
按GB／T 13021規定進行。
7.5 顏料及炭黑分散
按GB／T 18251規定進行。采用壓片制樣方法。
7.6 氧化誘導時間
按GB／T 17391規定進行。試樣應取自管材的內表面。老化后試樣應取自被曝曬管材試樣的老化表面刮削0.4mm后的表面。
7.7 熔體流動速率
按GB／T 3682規定進行。
7.8 靜液壓強度
按GB／T 6111規定進行。管內外介質均為水?？刹捎胊類型接頭或b類型接頭，仲裁時，采用a類型接頭。
7.9 斷裂伸長率
按GB／T 8804.2規定進行。斷裂伸長率試驗適用于管材壁厚不大于12 mm時。老化后試樣應取自管材被曝曬一側。
7.10 縱向回縮率
按GB／T 6671.2規定進行。外徑大于200 mm的管材，可以使用縱向切取的管材樣條試驗。試驗溫度為110C±2℃。
7.11 耐候性
應采用公稱外徑32 mm，SDR11的管材。當生產廠的管材規格大于公稱外徑32 mm時，應采用所生產的公稱外徑最小，SDR最大的管材。按GB／T 3681規定進行曝曬。然后按7.8進行靜液壓強度試驗，按7.9進行斷裂伸長率測定，按7.6進行氧化誘導時間測定。
7.12 衛生性能
應采用生產廠公稱外徑最小的管材。按GB／T 17219規定進行。
8 檢驗規則
8.3 判定規則
6.1，6.2，6.3按表13進行判定，其他指標有一項達不到規定時，則隨機抽取雙倍樣品進行復驗。如仍不合格，則判該批產品不合格。
9 標志、包裝、運輸、貯存
9.1 標志
管材出廠時應有永久性標志，且間距不超過2 m。
標志至少應包括下列內容：
——生產廠名和／或商標；
——公稱外徑；
——“標準尺寸比”或"SDR”；
——材料等級(PE 100，PE 80或PE 63)；
——公稱壓力(或PN)；
——生產日期；
——采用標準號；
——“水”或“water”字樣(僅適用于飲水管)。
9.2 包裝
按供需雙方商定要求進行。
9.3 運輸
管材運輸時,不得受到劃傷、拋摔、劇烈的撞擊、油污和化學品污染。
9.4 貯存
管材貯存在遠離熱源及油污和化學品污染地，地面平整、通風良好的庫房內；如室外堆放，應有遮蓋物。
管材應水平整齊堆放，堆放高度不得超過1.5 m。
附錄A (提示的目錄)管材的不圓度
附錄A
(提示的附錄)
管材的不圓度
按GB／T 8806規定測量同一斷面的最大外徑和最小外徑，最大外徑減去最小外徑為不圓度。管材的不圓度在擠出時測量。
對公稱直徑小于等于630 mm的直管的不圓度的推薦要求見表B1。盤管及公稱外徑大于630 mm管材的不圓度可由供需雙方商定。

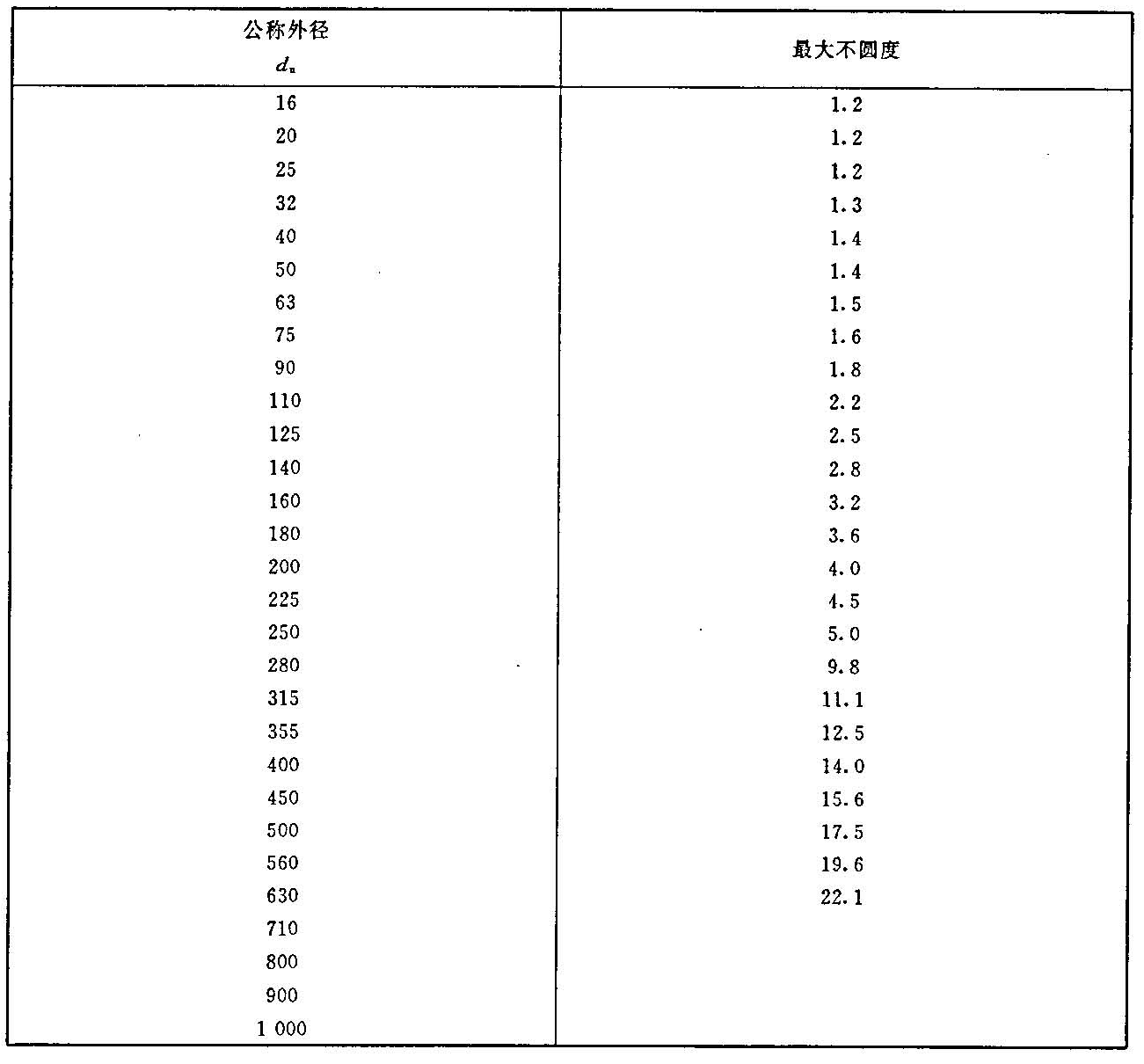

表A1 管材不圓度 mm
