GB 50013-2006 室外給水設計規范 （完整版）
1 總 則
1.0.1 為使給水工程設計符合國家方針、政策、法律法規，統一工程建設標準，提高工程設計質量，滿足用戶對水量、水質、水壓的要求，做到安全可靠、技術先進、經濟合理、管理方便，制定本規范。
1.0.2 本規范適用于新建、擴建或改建的城鎮及工業區永久性給水工程設計。
1.0.3 給水工程設計應以批準的城鎮總體規劃和給水專業規劃為主要依據。水源選擇、凈水廠位置、輸配水管線路等的確定應符合相關專項規劃的要求。
1.0.4 給水工程設計應從全局出發，考慮水資源的節約、水生態環境保護和水資源的可持續利用，正確處理各種用水的關系，符合建設節水型城鎮的要求。
1.0.5 給水工程設計應貫徹節約用地原則和土地資源的合理利用。建設用地指標應符合《城市給水工程項目建設標準》的有關規定。
1.0.6 給水工程應按遠期規劃、近遠期結合、以近期為主的原則進行設計。近期設計年限宜采用 5～10 年，遠期規劃設計年限宜采用 10～20 年。
1.0.7 給水工程中構筑物的合理設計使用年限宜為 50 年，管道及專用設備的合理設計使用年限宜按材質和產品更新周期經技術經濟比較確定。
1.0.8 給水工程設計應在不斷總結生產實踐經驗和科學試驗的基礎上，積極采用行之有效的新技術、新工藝、新材料和新設備，提局供水水質，保障供水安全，優化運行管理，節約能源和資源，降低工程造價和運行成本。
1.0.9 設計給水工程時，除應按本規范執行外，尚應符合國家現行的有關標準的規定。
在地震、濕陷性黃土、多年凍土以及其他地質特殊地區設計給水工程時，尚應按現行的有關規范或規定執行。
2 術 語
2.0.1 給水系統 water supply system
由取水、輸水、水質處理和配水等設施所組成的總體。
2.0.2 用水量 water consumption
用戶所消耗的水量。
2.0.3 居民生活用水 demand in households
居民日常生活所需用的水，包括飲用、洗滌、沖廁、洗澡等。
2.0.4 綜合生活用水 demand for domastic and public use
居民日常生活用水以及公共建筑和設施用水的總稱。
2.0.5 工業企業用水 demand for industrial use
工業企業生產過程和職工生活所需用的水。
2.0.6 澆灑道路用水 street flushing demand，road watering
對城鎮道路進行保養、清洗、降溫和消塵等所需用的水。
2.0.7 綠地用水 green belt sprinkling，green plot sprinkling
市政綠地等所需用的水。
2.0.8 未預見用水量 unforeseen demand
給水系統設計中，對難于預測的各項因素而準備的水量。
2.0.9 自用水量 water consumption in water works
水廠內部生產工藝過程和其他用途所需用的水量。
2.0.10 管網漏損水量 leakage
水在輸配過程中漏失的水量。
2.0.11 供水量 supplying water
供水企業所輸出的水量。
2.0.12 日變化系數 daily variation coefficient
最高日供水量與平均日供水量的比值。
2.0.13 時變化系數 hourly variation coefficient
最高日最高時供水量與該日平均時供水量的比值。
2.0.14 最小服務水頭 minimum service head
配水管網在用戶接管點處應維持的最小水頭。
2.0.15 取水構筑物 intake structure
取集原水而設置的各種構筑物的總稱。
2.0.16 管井 deep well，drilled well
井管從地面打到含水層，抽取地下水的井。
2.0.17 大口井 dug well，open well
由人工開挖或沉井法施工，設置井筒，以截取淺層地下水的構筑物。
2.0.18 滲渠 infiltration gallery
壁上開孔，以集取淺層地下水的水平管渠。
2.0.19 泉室 spring chamber
集取泉水的構筑物。
2.0.20 反濾層 inverted layer
在大口井或滲渠進水處鋪設的粒徑沿水流方向由細到粗的級配沙礫層。
2.0.21 岸邊式取水構筑物 riverside intake structure
設在岸邊取水的構筑物，一般由進水間、泵房兩部分組成。
2.0.22 河床式取水構筑物 riverbed intake structure
利用進水管將取水頭部伸入江河、湖泊中取水的構筑物，一般由取水頭部、進水管（自流管或虹吸管）、進水間（或集水井）和泵房組成。
2.0.23 取水頭部 intake head
河床式取水構筑物的進水部分。
2.0.24 前池 suction intank canal
連接進水管渠和吸水池（井），使進水水流均勻進入吸水池（井）的構筑物。
2.0.25 進水流道 inflow runner
為改善大型水泵吸水條件而設置的聯結吸水池與水泵吸入口的水流通道。
2.0.26 自灌充水 self-priming
水泵啟動時靠重力使泵體充水的引水方式。
2.0.27 水錘壓力 surge pressure
管道系統由于水流狀態（流速）突然變化而產生的瞬時壓力。
2.0.28 水頭損失 head loss
水通過管（渠）、設備、構筑物等引起的能耗。
2.0.29 輸水管（渠）delivery pipe
從水源地到水廠（原水輸水）或當水廠距供水區較遠時從水廠到配水管網（凈水輸水）的管（渠）。
2.0.30 配水管網 distribution system，pipe system
用以向用戶配水的管道系統。
2.0.31 環狀管網 loop pipe network
配水管網的一種布置形式，管道縱橫相互接通，形成環狀。
2.0.32 枝狀管網 branch system
配水管網的一種布置形式，干管和支管分明，形成樹枝狀。
2.0.33 轉輸流量 flow feeding the reservoir in network
水廠向設在配水管網中的調節構筑物輸送的水量。
2.0.34 支墩 buttress anchorage
為防止管內水壓引起水管配件接頭移位而砌筑的礅座。
2.0.35 管道防腐 corrosion prevention of pipes
為減緩或防止管道在內外介質的化學、電化學作用下或由微生物的代謝活動而被侵蝕和變質的措施。
2.0.36 水處理 water treatment
對水源水或不符合用水水質要求的水，采用物理、化學、生物等方法改善水質的過程。
2.0.37 原水 raw water
由水源地取來進行水處理的原料水。
2.0.38 預處理 pre-treatment
在混凝、沉淀、過濾、消毒等工藝前所設置的處理工序。
2.0.39 生物預處理 biological pre-treatment
主要利用生物作用，以去除原水中氨氮、異臭、有機微污染物等的凈水過程。
2.0.40 預沉 pre-sedimentation
原水泥沙顆粒較大或濃度較高時，在凝聚沉淀前設置的沉淀工序。
2.0.41 預氧化 pre-oxidation
在混凝工序前，投加氧化劑，用以去除原水中的有機微污染物、臭味，或起助凝作用的凈水工序。
2.0.42 粉末活性炭吸附 powdered activated carbon adsorption
投加粉末活性炭，用以吸附溶解性物質和改善臭、味的凈水工序。
2.0.43 混凝劑 coagulant
為使膠體失去穩定性和脫穩膠體相互聚集所投加的藥劑。
2.0.44 助凝劑 coagulant aid
為改善絮凝效果所投加的輔助藥劑。
2.0.45 藥劑固定儲備量 standby reserve of chemical
為考慮非正常原因?qū)е滤巹┕?yīng)中斷，而在藥劑倉庫內設置的在一般情況下不準動用的儲備量。
2.0.46 藥劑周轉儲備量 current reserve of chemical
考慮藥劑消耗與供應時間之間差異所需的儲備量。
2.0.47 混合 mixing
使投入的藥劑迅速均勻地擴散于被處理水中以創造良好反應條件的過程。
2.0.48 機械混合 mechanical mixing
水體通過機械提供能量，改變水體流態，以達到混合目的的過程。
2.0.49 水力混合 hydraulic mixing
消耗水體自身能量，通過流態變化以達到混合目的的過程。
2.0.50 絮凝 flocculation
完成凝聚的膠體在一定的外力擾動下相互碰撞、聚集，以形成較大絮狀顆粒的過程。
2.0.51 隔板絮凝池 spacer flocculating tank
水流以一定流速在隔板之間通過而完成絮凝過程的構筑物。
2.0.52 機械絮凝池 machanical flocculating tank
通過機械帶動葉片而使液體攪動以完成絮凝過程的構筑物。
2.0.53 折板絮凝池 folded-plate flocculating tank
水流以一定流速在折板之間通過而完成絮凝過程的構筑物。
2.0.54 柵條（網格）絮凝池 grid flocculating tank
在沿流程一定距離的過水?dāng)嗝嬷性O(shè)置柵條或網格，通過柵條或網格的能量消耗完成絮凝過程的構筑物。
2.0.55 沉淀 sedimentation
利用重力沉降作用去除水中雜物的過程。
2.0.56 自然沉淀 plain sedimentation
不加注混凝劑的沉淀過程。
2.0.57 平流沉淀池 horizontal flow sedimentation tank
水沿水平方向流動的狹長形沉淀池。
2.0.58 上向流斜管沉淀池 tube settler
池內設置斜管，水流自下而上經斜管進行沉淀，沉泥沿斜管向下滑動的沉淀池。
2.0.59 側向流斜板沉淀池 side flow lamella
池內設置斜板，水流由側向通過斜板，沉泥沿斜板滑下的沉淀池。
2.0.60 澄清 clarification
通過與高濃度泥渣層的接觸而去除水中雜物的過程。
2.0.61 機械攪拌澄清池 accelerator
利用機械的提升和攪拌作用，促使泥渣循環，并使原水中雜質顆粒與已形成的泥渣接觸絮凝和分離沉淀的構筑物。
2.0.62 水力循環澄清池 circulator
利用水力的提升作用，促使泥渣循環，并使原水中雜質顆粒與已形成的泥渣接觸絮凝和分離沉淀的構筑物。
2.0.63 脈沖澄清池 pulsator
處于懸浮狀態的泥渣層不斷產生周期性的壓縮和膨脹，促使原水中雜質顆粒與已形成的泥渣進行接觸凝聚和分離沉淀的構筑物。
2.0.64 氣浮池 floatation tank
運用絮凝和浮選原理使雜質分離上浮而被去除的構筑物。
2.0.65 氣浮溶氣罐 dissolved air vessel
在氣浮工藝中，使水與空氣在有壓條件下相互融合的密閉容器，簡稱溶氣罐。
2.0.66 過濾 filtration
水流通過粒狀材料或多孔介質以去除水中雜物的過程。
2.0.67 濾料 filtering media
用以進行過濾的粒狀材料，一般有石英砂、無煙煤、重質礦石等。
2.0.68 初濾水 initial filtrated water
在濾池反沖洗后，重新過濾的初始階段濾后出水。
2.0.69 濾料有效粒徑 (d10）effective size of filtering media
濾料經篩分后，小于總重量 10％的濾料顆粒粒徑。
2.0.70 濾料不均勻系數 (K80）uniformity coefficient of filtering media
濾料經篩分后，小于總重量 80％的濾料顆粒粒徑與有效粒徑之比。
2.0.71 均勻級配濾料 uniformly graded filtering media
粒徑比較均勻，不均勻系數 (K80）一般為 1.3～1.4 ，不超過 1.6 的濾料。
2.0.72 濾速 filtration rate
單位過濾面積在單位時間內的濾過水量，一般以 m/h 為單位。
2.0.73 強制濾速 compulsory filtration rate
部分濾格因進行檢修或翻砂而停運時，在總濾水量不變的情況下其他運行濾格的濾速。
2.0.74 沖洗強度 wash rate
單位時間內單位濾料面積的沖洗水量，一般以 L/(m2·s) 為單位。
2.0.75 膨脹率 percentage of bed-expansion
濾料層在反沖洗時的膨脹程度，以濾料層厚度的百分比表示。
2.0.76 沖洗周期（過濾周期、濾池工作周期）filter runs
濾池沖洗完成開始運行到再次進行沖洗的整個間隔時間。
2.0.77 承托層 graded gravel layer
為防止濾料漏入配水系統，在配水系統與濾料層之間鋪墊的粒狀材料。
2.0.78 表面沖洗 surface washing
采用固定式或旋轉式的水射流系統，對濾料表層進行沖洗的沖洗方式。
2.0.79 表面掃洗 surface sweep washing
V 型濾池反沖洗時，待濾水通過 V 型進水槽底配水孔在水面橫向?qū)_洗含泥水掃向中央排水槽的一種輔助沖洗方式。
2.0.80 普通快濾池 rapid filter
為傳統的快濾池布置形式，濾料一般為單層細砂級配濾料或煤、砂雙層濾料，沖洗采用單水沖洗，沖洗水由水塔（箱）或水泵供給。
2.0.81 虹吸濾池 siphon fliter
一種以虹吸管代替進水和排水閥門的快濾池形式。濾池各格出水互相連通，反沖洗水由未進行沖洗的其余濾格的濾后水供給。過濾方式為等濾速、變水位運行。
2.0.82 無閥濾池 valveless filter
一種不設閥門的快濾池形式。在運行過程中，出水水位保持恒定，進水水位則隨濾層的水頭損失增加而不斷在虹吸管內上升，當水位上升到虹吸管管頂，并形成虹吸時，即自動開始濾層反沖洗，沖洗排泥水沿虹吸管排出池外。
2.0.83 V形濾池 V filter
采用粒徑較粗且較均勻濾料，并在各濾格兩側設有 V形進水槽的濾池布置形式。沖洗采用氣水微膨脹兼有表面掃洗的沖洗方式，沖洗排泥水通過設在濾格中央的排水槽排出池外。
2.0.84 接觸氧化除鐵 contact-oxidation for deironing
利用接觸催化作用，加快低價鐵氧化速度而使之去除的除鐵方法。
2.0.85 混凝沉淀除氟 coagulation sedimentation for defluorinate
采用在水中投加具有凝聚能力或與氟化物產生沉淀的物質，形成大量膠體物質或沉淀，氟化物也隨之凝聚或沉淀，再通過過濾將氟離子從水中除去的過程。
2.0.86 活性氧化鋁除氟 activated aluminum process for defluorinate
采用活性氧化鋁濾料吸附、交換氟離子，將氟化物從水中除去的過程。
2.0.87 再生 regeneration
離子交換劑或濾料失效后，用再生劑使其恢復到原型態交換能力的工藝過程。
2.0.88 吸附容量 adsorptioncapacity
濾料或離子交換劑吸附某種物質或離子的能力。
2.0.89 電滲析法 electrodialysis(ED)
在外加直流電場的作用下，利用陰離子交換膜和陽離子交換膜的選擇透過性，使一部分離子透過離子交換膜而遷移到另一部分水中，從而使一部分水淡化而另一部分水濃縮的過程。
2.0.90 脫鹽率 rate of desalination
在采用化學或離子交換法去除水中陰、陽離子過程中，去除的量占原量的百分?jǐn)?shù)。
2.0.91 脫氟率 rate of defluorinate
除氟過程中氟離子去除的量占原量的百分?jǐn)?shù)。
2.0.92 反滲透法 reverse osmosis(RO)
在膜的原水一側施加比溶液滲透壓高的外界壓力，原水透過半透膜時，只允許水透過，其他物質不能透過而被截留在膜表面的過程。
2.0.93 保安過濾 cartridge filtration
水從微濾濾芯（精度一般小于 5μm) 的外側進入濾芯內部，微量懸浮物或細小雜質顆粒物被截留在濾芯外部的過程。
2.0.94 污染指數 fouling index
綜合表示進料中懸浮物和膠體物質的濃度和過濾特性，表征進料對微孔濾膜堵塞程度的一個指標。
2.0.95 液氯消毒法 chlorine disinfection
將液氯汽化后通過加氯機投入水中完成氧化和消毒的方法。
2.0.96 氯胺消毒法 chloramine disinfection
氯和氨反應生成一氯胺和二氯胺以完成氧化和消毒的方法。
2.0.97 二氧化氯消毒法 chlorine dioxide disinfection
將二氧化氯投加水中以完成氧化和消毒的方法。
2.0.98 臭氧消毒法 ozone disinfection
將臭氧投加水中以完成氧化和消毒的方法。
2.0.99 紫外線消毒法 ultraviolet disinfection
利用紫外線光在水中照射一定時間以完成消毒的方法。
2.0.100 漏氯（氨）吸收裝置 chlorine(ammonia)absorption system
將泄漏的氯（氨）氣體吸收并加以中和達到排放要求的全套裝置。
2.0.101 預臭氧 pre-ozonation
設置在混凝沉淀或澄清之前的臭氧凈水工藝。
2.0.102 后臭氧 post-ozonation
設置在過濾之前或過濾之后的臭氧凈水工藝。
2.0.103 臭氧接觸池 ozonation contact reactor
使臭氧氣體擴散到處理水中并使之與水全面接觸和完成反應的處理構筑物。
2.0.104 臭氧尾氣 off-gas ozone
自臭氧接觸池頂部尾氣管排出的含有少量臭氧（其中還含有大量空氣或氧氣）的氣體。
2.0.105 臭氧尾氣消除裝置 off-gas ozone destructor
通過一定的方法降低臭氧尾氣中臭氧的含量，以達到既定排放濃度的裝置。
2.0.106 臭氧—生物活性炭處理 ozone-biological activated carbon process
利用臭氧氧化和顆?；钚蕴课郊吧锝到馑M成的凈水工藝。
2.0.107 活性炭吸附池 activated carbonad sorption tank
由單一顆?；钚蕴孔鳛槲浇橘|(zhì)的處理構筑物。
2.0.108 空床接觸時間 emptybedcontacttime(EBCT)
單位體積顆?；钚蕴刻盍显趩挝粫r間內的處理水量，一般以 min 表示。
2.0.109 空床流速 superficial velocity
單位吸附池面積在單位時間內的處理水量，一般以 m/h 表示。
2.0.110 水質穩定處理 stabilization treatment of water quality
使水中碳酸鈣和二氧化碳的濃度達到平衡狀態，既不由于碳酸鈣沉淀而結垢，也不由于其溶解而產生腐蝕的處理過程。
2.0.111 飽和指數 saturation index(Langelier index)
用以定性地預測水中碳酸鈣沉淀或溶解傾向性的指數，用水的實際 pH 值減去其在碳酸鈣處于平衡條件下理論計算的 pH 值之差來表示。
2.0.112 穩定指數 stability index(Lyzner index)
用以相對定量地預測水中碳酸鈣沉淀或溶解傾向性的指數，用水在碳酸鈣處于平衡條件下理論計算的 pH 值的兩倍減去水的實際 pH 值之差表示。
2.0.113 調節池 adjusting tank
用以調節進、出水流量的構筑物。
2.0.114 排水池 drain tank
用以接納和調節濾池反沖洗廢水為主的調節池，當反沖洗廢水回用時，也稱回用水池。
2.0.115 排泥池 sludge discharge tank
用以接納和調節沉淀池排泥水為主的調節池。
2.0.116 浮動槽排泥池 sludgetankwithfloatingtrough
設有浮動槽收集上清液的排泥池。
2.0.117 綜合排泥池 combined sludge tank
既接納和調節沉淀池排泥水，又接納和調節濾池反沖洗廢水的調節池。
2.0.118 原水濁度設計取值 design turbidity value of raw water
用以確定排泥水處理系統設計規模即處理能力的原水濁度取值。
2.0.119 超量泥渣 supernumerary sludge
原水濁度高于設計取值時，其差值所引起的泥渣量（包括藥劑所引起的泥渣量）。
2.0.120 干泥量 dry sludge
泥渣中干固體含量。
2.0.121 濃縮 thickening
降低排泥水含水量，使排泥水稠化的過程。
2.0.122 脫水 dewatering
對濃縮排泥水進一步去除含水量的過程。
2.0.123 干化場 sludge drying bed
通過土壤滲濾或自然蒸發，從泥渣中去除大部分含水量的處置設施。
3 給水系統
3.0.1 給水系統的選擇應根據當?shù)氐匦?、水源情況、城鎮規劃、供水規模、水質及水壓要求，以及原有給水工程設施等條件，從全局出發，通過技術經濟比較后綜合考慮確定。
3.0.2 地形高差大的城鎮給水系統宜采用分壓供水。對于遠離水廠或局部地形較高的供水區域，可設置加壓泵站，采用分區供水。
3.0.3 當用水量較大的工業企業相對集中，且有合適水源可利用時，經技術經濟比較可獨立設置工業用水給水系統，采用分質供水。
3.0.4 當水源地與供水區域有地形高差可以利用時，應對重力輸配水與加壓輸配水系統進行技術經濟比較，擇優選用。
3.0.5 當給水系統采用區域供水，向范圍較廣的多個城鎮供水時，應對采用原水輸送或清水輸送以及輸水管路的布置和調節水池、增壓泵站等的設置，作多方案技術經濟比較后確定。
3.0.6 采用多水源供水的給水系統宜考慮在事故時能相互調度。
3.0.7 城鎮給水系統中水量調節構筑物的設置，宜對集中設于凈水廠內 ( 清水池 ) 或部分設于配水管網內 ( 高位水池、水池泵站 ) 作多方案技術經濟比較。
3.0.8 生活用水的給水系統，其供水水質必須符合現行的生活飲用水衛生標準的要求；專用的工業用水給水系統，其水質標準應根據用戶的要求確定。
3.0.9 當按直接供水的建筑層數確定給水管網水壓時，其用戶接管處的最小服務水頭，一層為 10m ，二層為 12m ，二層以上每增加一層增加 4m 。
3.0.10 城鎮給水系統設計應充分考慮原有給水設施和構筑物的利用。
4 設計水量
4.0.1 設計供水量由下列各項組成：
1 綜合生活用水 ( 包括居民生活用水和公共建筑用水 ) ；
2 工業企業用水；
3 澆灑道路和綠地用水；
4 管網漏損水量；
5 未預見用水；
6 消防用水。
4.0.2 水廠設計規模，應按本規范第 4.0.1 條1～5 款的最高日水量之和確定。

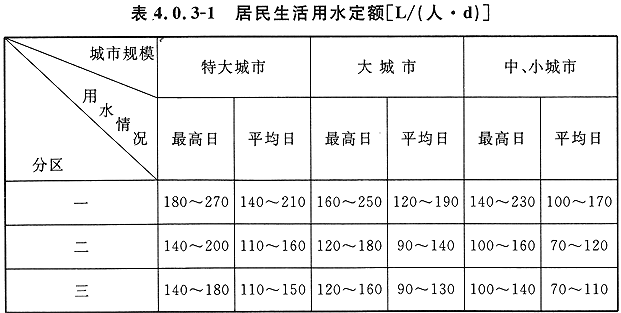

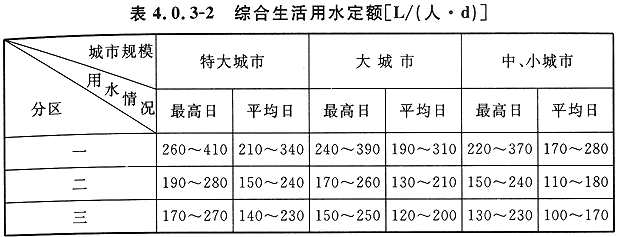

4.0.3 居民生活用水定額和綜合生活用水定額應根據當?shù)貒窠?jīng)濟和社會發展、水資源充沛程度、用水習慣，在現有用水定額基礎上，結合城市總體規劃和給水專業規劃，本著節約用水的原則，綜合分析確定。當缺乏實際用水資料情況下，可按表 4.0.3-1 和表 4.0.3-2 選用。
注： 1 特大城市指市區和近郊區非農業人口 100 萬及以上的城市；大城市指市區和近郊區非農業人口 50 萬及以上，不滿 100 萬的城市；中、小城市指市區和近郊區非農業人口不滿 50 萬的城市。
2 一區包括：湖北、湖南、江西、浙江、福建、廣東、廣西、海南、上海、江蘇、安徽、重慶；二區包括：四川、貴州、云南、黑龍江、吉林、遼寧、北京、天津、河北、山西、河南、山東、寧夏、陜西、內蒙古河套以東和甘肅黃河以東的地區；三區包括：新疆、青海、西藏、內蒙古河套以西和甘肅黃河以西的地區。
3 經濟開發區和特區城市，根據用水實際情況，用水定額可酌情增加。
4 當采用海水或污水再生水等作為沖廁用水時，用水定額相應減少。
4.0.4 工業企業用水量應根據生產工藝要求確定。大工業用水戶或經濟開發區宜單獨進行用水量計算；一般工業企業的用水量可根據國民經濟發展規劃，結合現有工業企業用水資料分析確定。
4.0.5 消防用水量、水壓及延續時間等應按國家現行標準《建筑設計防火規范》 GB 50016 及《高層民用建筑設計防火規范》 GB 50045 等設計防火規范執行。
4.0.6 澆灑道路和綠地用水量應根據路面、綠化、氣候和土壤等條件確定。
澆灑道路用水可按澆灑面積以 2.0～3.0L/(m2·d) 計算；澆灑綠地用水可按澆灑面積以 1.0～3.0L/(m2·d) 計算。
4.0.7 城鎮配水管網的漏損水量宜按本規范第 4.0.1 條的 1～3 款水量之和的 10％～12％計算，當單位管長供水量小或供水壓力高時可適當增加。
4.0.8 未預見水量應根據水量預測時難以預見因素的程度確定，宜采用本規范第 4.0.1 條的 1～4 款水量之和的 8％～12％。
4.0.9 城鎮供水的時變化系數、日變化系數應根據城鎮性質和規模、國民經濟和社會發展、供水系統布局，結合現狀供水曲線和日用水變化分析確定。在缺乏實際用水資料情況下，最高日城市綜合用水的時變化系數宜采用 1.2～1.6 ；日變化系數宜采用 1.1～1.5 。
5 取 水
6 泵 房
7 輸 配 水
8 水廠總體設計
8.0.1 水廠廠址的選擇，應符合城鎮總體規劃和相關專項規劃，并根據下列要求綜合確定：
1 給水系統布局合理；
2 不受洪水威脅；
3 有較好的廢水排除條件；
4 有良好的工程地質條件；
5 有便于遠期發展控制用地的條件；
6 有良好的衛生環境，并便于設立防護地帶；
7 少拆遷，不占或少占農田；
8 施工、運行和維護方便。
注：有沉沙特殊處理要求的水廠宜設在水源附近。
8.0.2 水廠總體布置應結合工程目標和建設條件，在確定的工藝組成和處理構筑物形式的基礎上進行。平面布置和豎向設計應滿足各建（構）筑物的功能和流程要求。水廠附屬建筑和附屬設施應根據水廠規模、生產和管理體制，結合當?shù)貙嶋H情況確定。
8.0.3 水廠生產構筑物的布置應符合下列要求：
1 高程布置應充分利用原有地形條件，力求流程通暢、能耗降低、土方平衡。
2 在滿足各構筑物和管線施工要求的前提下，水廠各構筑物應緊湊布置。寒冷地區生產構筑物應盡量集中布置。
3 生產構筑物間連接管道的布置，宜水流順直、避免迂回。
8.0.4 附屬生產建筑物（機修間、電修間、倉庫等）應結合生產要求布置。
8.0.5 生產管理建筑物和生活設施宜集中布置，力求位置和朝向合理，并與生產構筑物分開布置。采暖地區鍋爐房應布置在水廠最小頻率風向的上風向。
8.0.6 水廠的防洪標準不應低于城市防洪標準，并應留有適當?shù)陌踩６取?
8.0.7 一、二類城市主要水廠的供電應采用一級負荷。一、二類城市非主要水廠及三類城市的水廠可采用二級負荷。當不能滿足時，應設置備用動力設施。
8.0.8 生產構筑物應配置必要的在線水質檢測和計量設施，并設置與之相適應的控制和調度系統。必要時，水廠可設置電視監控系統等安全保護設施。
8.0.9 并聯運行的凈水構筑物間應配水均勻。構筑物之間宜根據工藝要求設置連通管或超越管。
8.0.10 水廠的主要生產構（建）筑物之間應通行方便，并設置必要的欄桿、防滑梯等安全措施。
8.0.11 水廠內應根據需要，在適當?shù)牡攸c設置濾料、管配件等露天堆放場地。
8.0.12 水廠建筑物的造型宜簡潔美觀，材料選擇適當，并考慮建筑的群體效果及與周圍環境的協調。
8.0.13 寒冷地區的凈水構筑物宜建在室內或采取加蓋措施，以保證凈水構筑物正常運行。
8.0.14 水廠生產和附屬生產及生活等建筑物的防火設計應符合現行國家標準《建筑設計防火規范》 GB 50016 的要求。
8.0.15 水廠內應設置通向各構筑物和附屬建筑物的道路?？砂聪铝幸笤O(shè)計：
1 水廠宜設置環行道路；
2 大型水廠可設雙車道，中、小型水廠可設單車道；
3 主要車行道的寬度：單車道為 3.5m ，雙車道為 6m ，支道和車間引道不小于 3m ；
4 車行道盡頭處和材料裝卸處應根據需要設置回車道；
5 車行道轉彎半徑 6～10m ；
6 人行道路的寬度為 1.5～2.0m 。
8.0.16 水廠排水宜采用重力流排放，必要時可設排水泵站。廠區雨水管道設計的降雨重現期宜選用 1～3 年。
8.0.17 水廠排泥水排入河道、溝渠等天然水體時，其懸浮物質不應對河道、溝渠造成淤塞，必要時應對排泥水進行處理，對所產生的脫水泥渣妥善處置。
8.0.18 水廠應設置大門和圍墻。圍墻高度不宜小于 2.5m 。有排泥水處理的水廠，宜設置脫水泥渣專用通道及出入口。
8.0.19 水廠應進行綠化。
9 水 處 理
10 凈水廠排泥水處理
11 檢測與控制

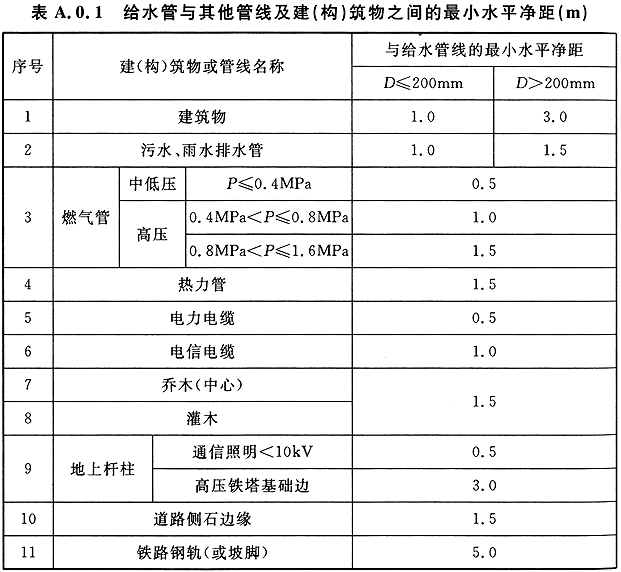

附錄 A 給水管與其他管線及建 ( 構 ) 筑物之間的最小水平凈距
附錄 A 給水管與其他管線及建 ( 構 ) 筑物之間的最小水平凈距

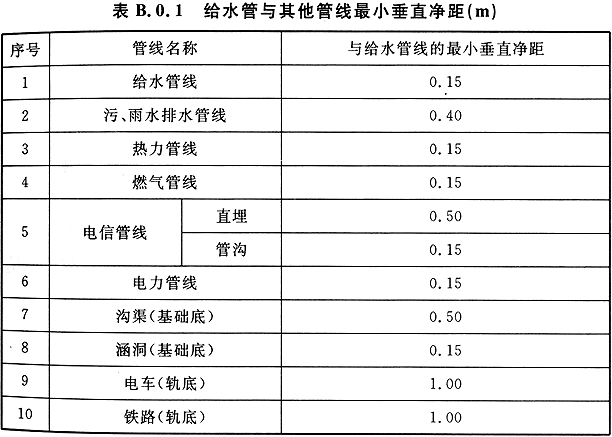

附錄 B 給水管與其他管線最小垂直凈距
附錄 B 給水管與其他管線最小垂直凈距
