一、主要建設內容及規模
項目名稱：500MW 光伏電站項目500kV 升壓站、輸電線路工程
建設內容：項目建設內容為500kV 升壓站及架空輸電線路；光伏場區所發電力經過逆變、匯流、升壓后，經過35kV 匯集線路接至升壓變壓器35kV側，經主變升壓至500kV 后以500kV 架空線路（1 用1 備）接至AA500kV 升壓站，后通過A升壓站～B站500kV 線路送出。
表1:主要建設內容及規模一覽表
| 項目名稱 | 500MW 光伏發電項目500kV 升壓站、輸電線路工程 | |||
| 建設性質 | 新建項目 | |||
| 建設地點 | aaa | |||
| 建設內容 | 建設內容：項目建設內容為500kV 升壓站及架空輸電線路；光伏場區所發電力經過逆變、匯流、升壓后，經過35kV 匯集線路接至升壓變壓器35kV側，經主變升壓至500kV 后以500kV 架空線路（1 用1 備）接至AA500kV 升壓站，后通過A升壓站～B站500kV 線路送出。 | |||
| 主體工程 | 升壓站區 | 500kV配電裝置 | 建設規模 | 主變?nèi)萘浚褐髯儔浩鲬敉獠贾?，?guī)劃主變?nèi)萘?2×260MVA，本期主變?nèi)萘?2×260MVA；500kV 出線 2 回（1 用 1備）； |
| 電氣主接線 | 500kV 出線2 回（1 用1 備），建設1 個母聯斷路器，裝設2 組母線設備，2 個架空出線間隔，2 個主變進線間隔，安裝5 臺斷路器。500kV 出線及主變進線均設置三相電壓互感器及三相避雷器。 | |||
| 無功補償 | 規劃無功容量 4×±40MvarSVG 成套裝置；本期無功容量 4×±40MvarSVG 成套裝置。 | |||
| 中性點接地方式 | 直接接地系統 | |||
| 35kV 配電裝置 | 電氣主接線 | 35kV 采用兩段單母線接線 24 回，戶內開關柜布置，采用電纜出線 | ||
| 中性點接地方式 | 小電阻接地系統 | |||
| 輔助設施 | 綜合樓、主變及 500kV 繼電器室、35kV 配電室、雨淋閥室、水泵房、#1、#2 主變架及主變基礎、500kV 構架及基礎、500kV GIS 基礎及部分 500kV 設備支架、部分 35kV 設備支架、#1、#2 接地變基礎、#1、#2 站用變基礎、10kV 箱變基礎、生活污水調節池、生活污水池、生活污水一體化處理裝置、集水池、危廢品庫、站內道路、圍墻、大門、站外道路 | |||
| 500kV 輸電線路 | 1 回新建 500kV 架空輸電線路，路徑長 1.5km，采用 4×400mm2截面導線 | |||
| 公用工程 | 供水 | 廠區內用水接自周邊市政給水管網 | ||
| 排水 | 升壓站內生活污水由各室內排水點匯集后排至室外污水管網，經室外污水管網輸送至設在廠區內的污水一體化處理設備，有效容積6m3，滿足站內人員需求，污水處理后，回用于道路灑水和綠化，不外排。工程室外設置雨水管網排水系統，雨水通過室外雨水口收集入雨水管網系統，雨水排入周邊溝渠內。 | |||
| 供暖 | 空調采暖 | |||
| 通風 | 自然進風、機械排風系統，排風設備采用低噪聲軸流風機 | |||
| 供電 | 升壓站站用電源采用雙電源供電方式，采用兩段單母線接線，每段母線配置1 套雙電源切換裝置。其中一回取自本站35kV接地變壓器二次側，另一路取自市電10kV 施工用變壓器。 | |||
| 環保工程 | 電磁環境 | 選址選線遠離人口密集地區；降低工頻電場與磁感應強度；控制無線電干擾水平；科學確定配電裝置對地距離；合理控制導體表面電場強度；提高導線屏蔽效果；定期巡檢、發現問題及時處理 | ||
| 大氣環境 | 施工期：定期灑水；項目四周設置高度為2.5m 的連續、封閉的硬質圍擋；道路硬化處理；工地閑置裸露地面臨時綠化或遮蓋；土方開挖持續采用濕法作業方式抑塵；建筑垃圾及時清運；工地出入口處設置車輛清洗專用場地；風速達到四級以上時，施工單位要暫停土石方等易產生揚塵的施工作業；車輛、機械定期保養，保證尾氣達標排放 | |||
| 運營期：在廚房爐灶上方裝設帶有機械排風罩和油煙凈化設施，經油煙凈化器處理通過排氣筒排放，煙囪高度高于煙囪所在建筑物頂1.5m，且排氣筒出口周圍20m 半徑范圍內無高于排氣筒出口及易受影響的建筑物。 | ||||
| 水環境 | 施工期：施工人員租住在周邊村莊，項目現場不設置施工營地，施工現場無生活污水產生；施工期在施工現場設環保廁所，定期清掏；施工現場設沉淀池，施工廢水經沉淀池沉淀后，上清液用于場地撒水抑塵；施工前先將鹽池內的水排至臨近鹽池內，后采用干法工藝進行施工，鹽池存水不向外環境排放；運營期：生活污水由各室內排水點匯集后排至室外污水管網，經室外污水管網輸送至設在廠區內的污水一體化處理設備，污水處理后，回用于道路灑水和綠化，不外排。室外設置雨水管網排水系統，雨水通過室外雨水口收集入雨水管網系統，雨水排入周邊溝渠內。 | |||
| 聲環境 | 在場界設置2.5m 高圍擋，合理布置噪聲源、選用低噪聲設備加強管理。 | |||
| 固體廢物 | 施工期：施工人員在附近村莊租住，施工現場不設施工營地，施工現場無生活垃圾產生；建筑垃圾首先將能重復利用部分進行回收，不能重復利用部分送垃圾填埋場處理；運營期：項目區配置有垃圾箱、垃圾桶等固廢收集容器，生活垃圾經收集后送市政環衛部門處理；污水處理設備處理廢水產生的污泥定期清理，委托環衛部門清運；廢舊鉛酸蓄電池屬于危險廢物，退出運營后在危險廢物暫存間內暫存，經專業管理部門技術鑒定為可利用的，采取再利用的方式出售，經鑒定為報廢的鉛酸蓄電池，定期委托有資質單位處置。廢變壓器油屬于危險廢物，廢變壓器油置于危險廢物暫存間內，規范貯存，定期委托有資質單位處置。 | |||
| 環境風險 | 站內設置有變壓器油排蓄系統，在主變壓器底部設有貯油坑，坑底設有排油管，能將事故油及消防廢水排至事故油池中，事故油池有效容積94m3。事故油池、事故油坑及排油管道均采取防滲防漏措施，確保事故油在貯存過程中不會滲漏，避免變壓器油泄漏到環境中而污染土壤及地下水。事故油池內的廢油交由有危廢處理資質的單位進行處置。 | |||
| 生態環境 | 表土分層剝離保存和施工結束后分層回填；盡量縮短工期，選取低噪聲設備；開挖土石方全部用于回填，不產生棄土；施工結束后對臨時占地等區域及時綠化； | |||
二、平面布置
1、升壓站場區
站區總平面規劃布置按4 個功能分區，采用三列式布置格局：500kV 配電布置在站區東側，采用GIS 設備，向東出線；主變壓器及35kV 配電裝置布置在站區西部，向西出線；綜合樓布置在站區北部附近，大門口在東側；SVG 布置在站區南側。500kV 配電裝置區、主變壓器及35kV 配電室設置環形道路。
升壓站區西北側設置生活污水調節池、生活污水池和生活污水一體化處理裝置；升壓站區東北側設置集水池；危廢品庫設置在升壓站區西南側。
（1）500kV 配電裝置
500kV 配電裝置南北長85 米，東西長54 米，采用戶外GIS，布置在站區東側，進、出線避雷器及電容式電壓互感器均布置于GIS 外部，出線向東；主變及500kV繼電器室布置于500kV 配電裝置區北側，為單層建筑物，長20m、寬7.0m、高5.7m，配電裝置區設置環形道路。
500kV 出線間隔寬度為26 米，出線相間距離7 米，相地距離6 米，出線門型架構導、地線高度分別為20.5m、28.5m。
（2）主變壓器
兩臺主變壓器布置在35kV 配電裝置室東側，站區中間道路西側，變壓器間設防火墻，其間隔寬度為26m，間隔內設置變壓器門型架，與500kVGIS 的連接采用LGKK-600 鋁鋼擴徑空心導線，與35kV 配電裝置的連接采用全絕緣管母。
（3）35kV 配電裝置
35kV 配電裝置室布置于站區西側，為單層建筑物，長37m、寬13.0m、高5.7m，采用擴大單元接線，每臺主變低壓側接入兩段母線；35kV 配電裝置采用鎧裝移開式金屬封閉開關柜，雙列布置于35kV 配電裝置室內。
（4）35kV SVG 成套裝置
項目35kV SVG 設備布置于站區南側，遠景及本期均安裝4×±40Mvar SVG，采用戶外、水冷、預制艙布置。由隔離開關、軟啟動電阻、斷路器、避雷器、干式串聯電抗器、預制艙式功率補償裝置等組成；串抗設網狀遮欄，圍欄外設置維護巡視通道；預制艙自帶采暖通風、照明、輔控等裝置。
（5）輔助設施布置
綜合樓布置在站前區，靠近變電站大門，為單層建筑，長42m，寬15.4m，層高5.7m，室內外高差0.60m，樓內布置有二次設備室、蓄電池室室、廚房、餐廳、休息室、資料室、衛生間等，二次設備室布置在南側，方便進出電纜；樓前地面做硬化處理以方便停車，其它裸露的場地做100 厚C20 混凝土墊層，上鋪100 厚碎石；升壓站區西北側設置生活污水調節池、生活污水池和生活污水一體化處理裝置；升壓站區東北側設置集水池；危廢品庫設置在升壓站區西南側。
（6）管溝布置
站區管溝主要是電纜溝和水工集中排水地下管道，給水管和排水管均沿道路和建筑物外緣敷設于地下。
場地電纜溝蓋板高出地面0.15m，以免場地泥水流入溝內，溝底按0.30%坡度接入排水系統。本工程電纜溝采用C40 混凝土溝壁，蓋板采用成品卡扣式復合電纜溝蓋板，板厚50mm，過道路處采用埋入式，溝壁及頂板采用現澆鋼筋混凝土結構，電纜溝內采用鋼支架，外露鐵件均采用熱鍍鋅防腐。
（7）進站道路
站址大門口朝東開，進站道路向東向北接入鄉道，新建進站道路長度約322m，進站道路路寬6.0m，轉彎半徑取為15m。
進站道路采用220mm 厚6.0m 寬C30 混凝土路面，150mm 厚C25 混凝土穩定層，300mm 厚碎石基層，兩側各設置0.5m 寬路肩。
（8）站內道路
站內道路采用郊區型道路，路面為混凝土高級路面，道路邊緣標高高于場地150mm，站內主干道即主變壓器運輸?shù)缆穼捜?.5m，轉彎半徑為15m，斷面總厚度670mm；其余道路寬取4.5m，轉彎半徑為9m，斷面總厚度670mm。
（9）圍墻及大門
圍墻采用磚砌結構，墻高2.5m，厚370mm 蒸壓灰砂磚砌筑，兩側抹水泥砂漿，混凝土擋土墻兼做基礎。
大門采用實體門，門側門柱設置標志牌，以供題變電站名稱。

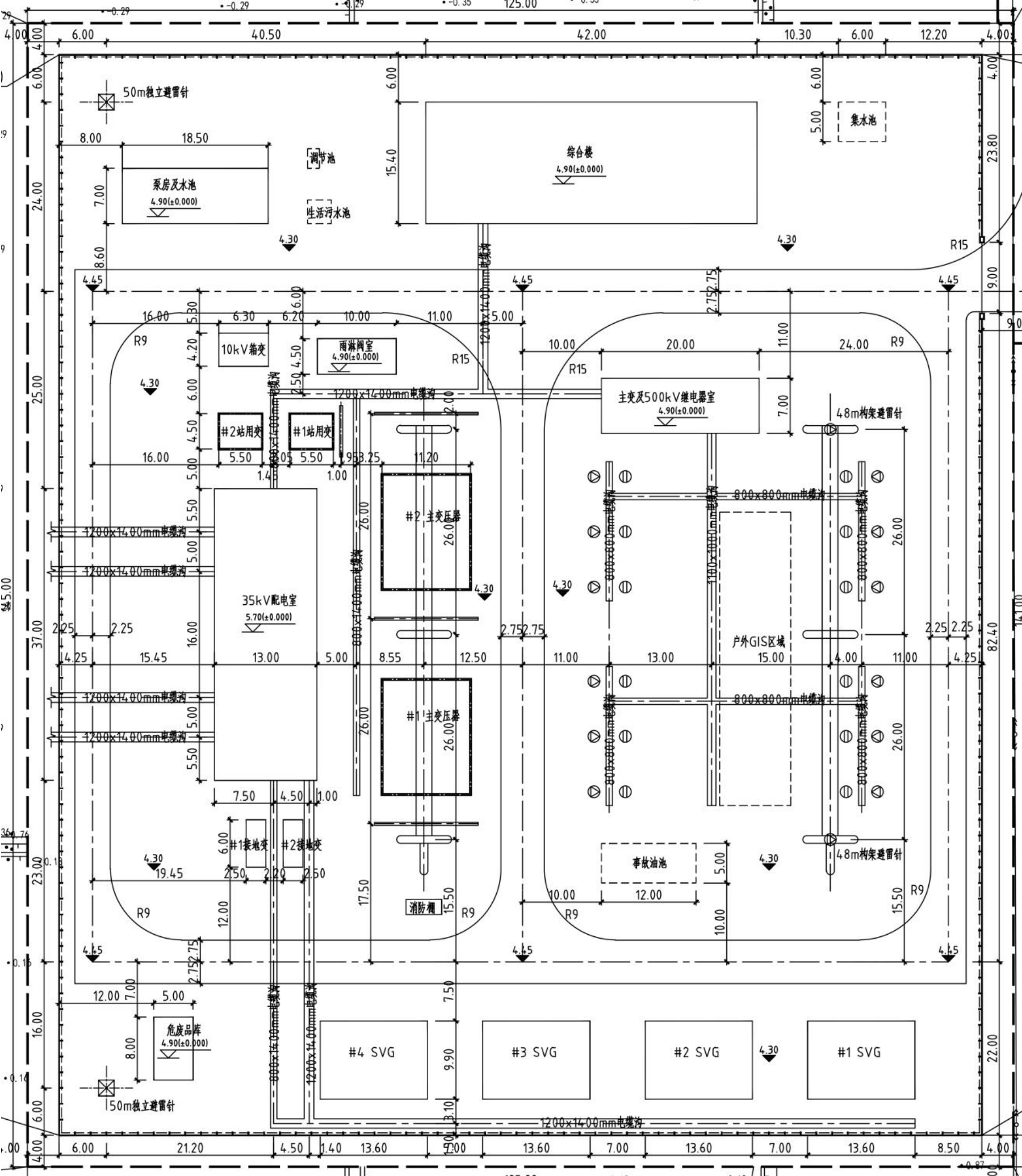

圖3.1-2b項目升壓站場區平面布置圖
2、500kV 架空輸電線路
升壓站500kV 出線1 回，新建線路長度1.5km，擬建路徑起點位于站址東側，向東出線后轉向南，接入500KV 匯流站，后通過1 回500kV 線路聯合接入500kV某500kV 側母線。500kV 匯流站將由本項目、大唐羊口1000MW 光伏項目、國電投吉電1300MW 光伏項目三方業主聯合建設，不屬于本項目建設內容。
500kV 輸電線路單回架空線路，本工程導線采用JL/LB20A-400/35 型鋁包鋼芯鋁絞線，四分裂，導線排列方式為水平排列，分裂間距450mm；共設置塔基8 座，其中直線塔3 座，型號為500-KD21D-ZBK-57；終端塔5 座，型號500-KD21D-DJ-27。塔基占地1352m2；導線離地最低距離18 米。
