（免費下載）GB/Z 26213-2010 室內照明計算基本方法
1 總則
1 總則
本指導性技術文件提出了一個基本方法，是一種不需要依靠標準燈具光分布，并且不受限于燈具的常規安裝的方法。
此方法被稱為“基本方法”，原因在于它作為應用方法的基礎。
此方法可應用在如下領域：
a)室內環境是一個長方形的平行六面體；
b)工作面可假定為某種材料的平面，并被認為是房屋的一個內表面；
c)房間表面均勻反射并且符合朗伯定律，天花板反射比為R1，中楣反射比為R2(定義為在天花板與燈具間垂直面的部分)，墻面反射比為R3(定義為在燈具平面與工作面之間的垂直表面)，R4為工作表面反射比；
d)如果燈具圍繞它們的垂直軸線旋轉，工作表面的直接照射光通量并不發生顯著改變。
2 工作面F4的直接照射光通量
2 工作面F4的直接照射光通量
為定義工作面的直接照射光通量，假設燈具發射的光是錐形的，有與燈具的垂直軸線重合的軸線，并可以表達成錐形的不含常數項的4次多項式立體角函數。
多項式中，通過選擇屬于不同燈具的特定系數，給出與四個立體角區域π/2、π、3π/2、2π實際積分光通量相同的精確值。在提出的方法中，這4個區域的光通量FC1、FC2、FC3和FC4描述了下照光的分布情況,F為燈具的總光輸出(上照光及下照光)。
在這些條件中，長方形獲得的來自于其某個角垂直上方的對稱點光源光通量(Fu)是光通量FC1、FC2、FC3、FC4的線性函數。

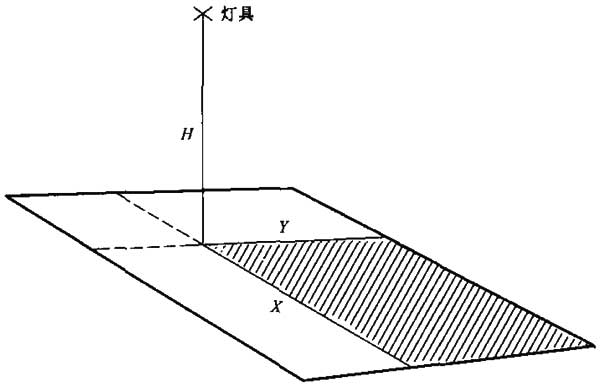

權重因數GM1、GM2、 GM3、GM4是長方形各邊長與燈具到長方形高度距離的比值函數X/H和Y/H(見圖1)。這些因數乘以1000后，由表Ⅰ.1～表Ⅰ.6給出。
圖1
例如：假設X＝2.25m，Y＝3.30m H＝1.5m
X／H＝1.5和Y／H＝2.2
從表Ⅰ.4查到如下數據：
GM1＝—12；GM2＝218；GM3＝47；GM4＝—4
這些數值以1000倍給出，所以：
Fu＝(—12FC1＋218FC2＋47FC3—4FC4)／1000
如上式操作4次，對于給定燈具和安裝環境的房間，可以得出工作面接收的直接照射光通量(Fu)等于：
例如：假定房間A＝3m，B＝4.5m，H＝1.5m
在天花板安裝的燈具安裝位置如下：
X＝2.25m，為距離房屋長邊的距離；
Y＝3.30m，為距離房屋短邊的距離。

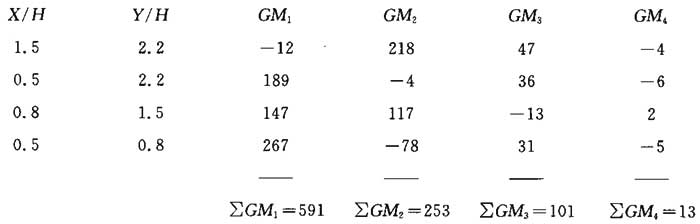

考慮四個矩形的數據對(X／H；Y／H)分別為：
(1.5；2.2)，(0.5；2.2)，(0.8；1.5)，(0.5；0.8)。
查閱表Ⅰ.4，表Ⅰ.2，表Ⅰ.2和表Ⅰ.1：
由此，如下：
Fu＝(591FC1＋253FC2＋101FC3—13FC4)／1000
直接光通量F4是每個安裝燈具的光通量之和。
3 互反射
3 互反射
相互反射的計算是在假設總照度(直接照度通過反射照度而增加)在整個天花板-中楣、墻面、工作面均勻分布的條件下進行的。

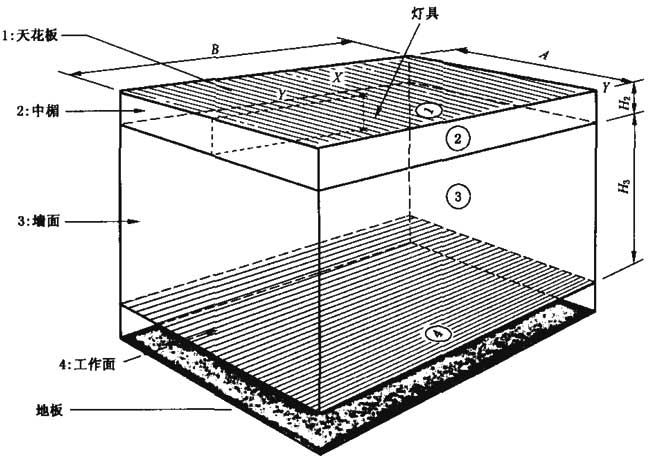

在這些條件下，通常尺寸的室內空間，互反射實際上僅僅由燈具的懸掛因數J與由圖2定義的房間指數K的相互關系有關，見下面公式。
A和B是房屋側邊長，H3是燈具平面與工作面的距離，H2是中楣高度(天花板與燈具面的距離)。
圖2
4 照度的計算
4 照度的計算
如果(NM)是房屋內的燈具數量；
F是一個燈具的全部光輸出值(上照光與下照光)；
FC4是燈具下照光通量；
F4是全部燈具直接照射到工作面上的光通量；
A和B是房屋的側邊長。
天花板上的平均照度E1，墻面上的平均照度E3、工作面上的平均照度E4可通過下面F、FC、F4的線性函數計算：
權重因子RM在表Ⅱ.1～表Ⅱ.24查閱。

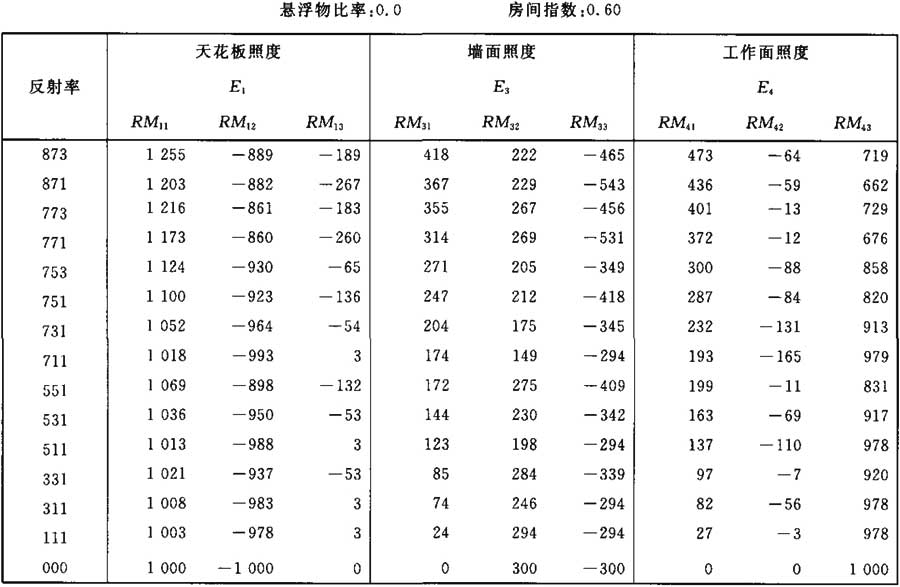

例如：設J＝0；K＝0.6且R1，R3，R4＝873
查閱表Ⅱ.1第一行
如A和B的單位是米，則照度單位是勒克斯。
5 燈具光通量的計算
5 燈具光通量的計算
如果E1表示天花板和中楣上的平均照度；
E3表示墻面上的平均照度；
E4表示工作面上的平均照度；
AB表示工作面的面積；
(NM).F表示總光通量；
(NM).FC4表示下半球光通量；
F4表示燈具直接向工作面發出的光通量，
后三個數值可通過下列線性公式計算：
系數MR可在表Ⅲ.1～表Ⅲ.24中查到。
例如：設J＝0；K＝0.6且R1，R3，R4＝873

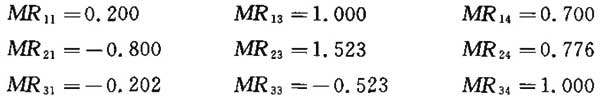

下列系數可在表Ⅲ.1的第一行查到：

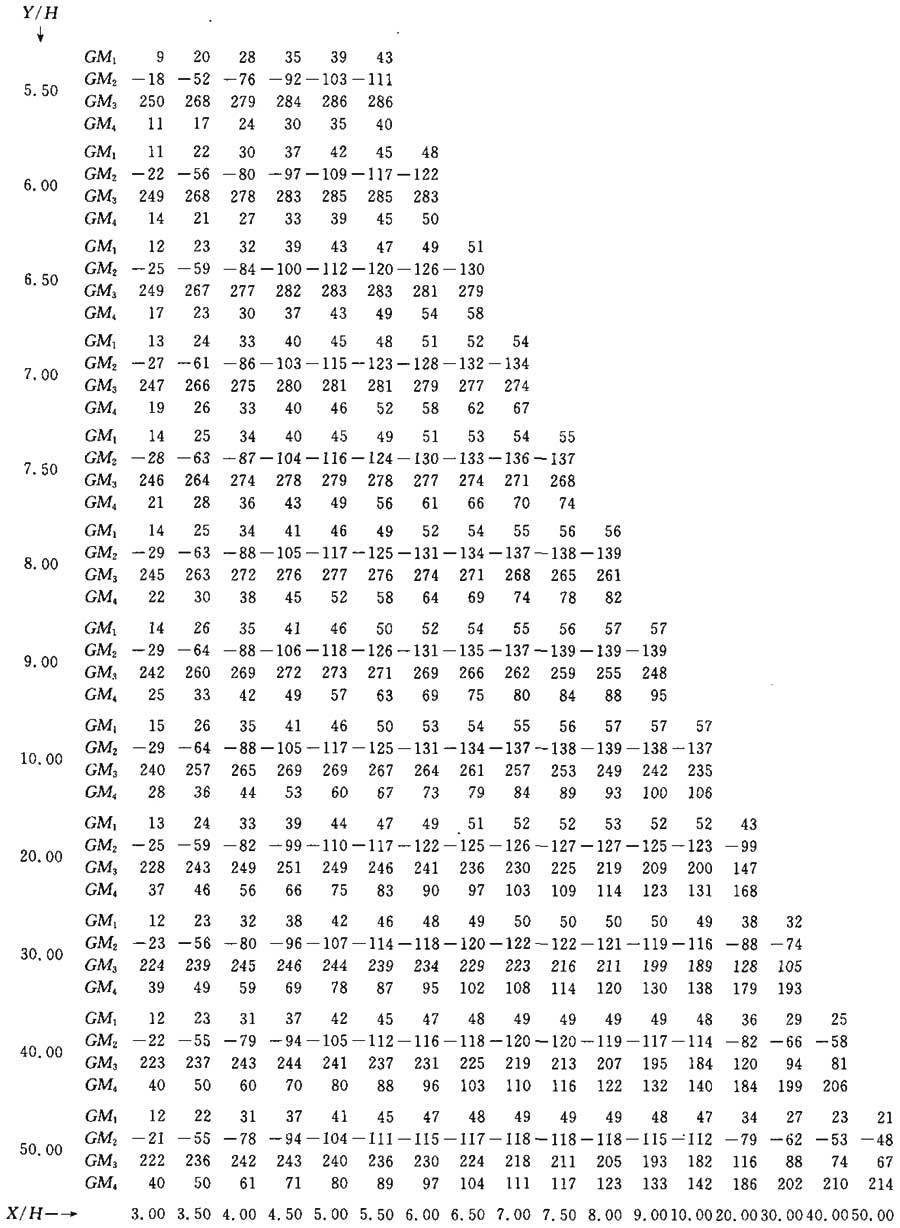

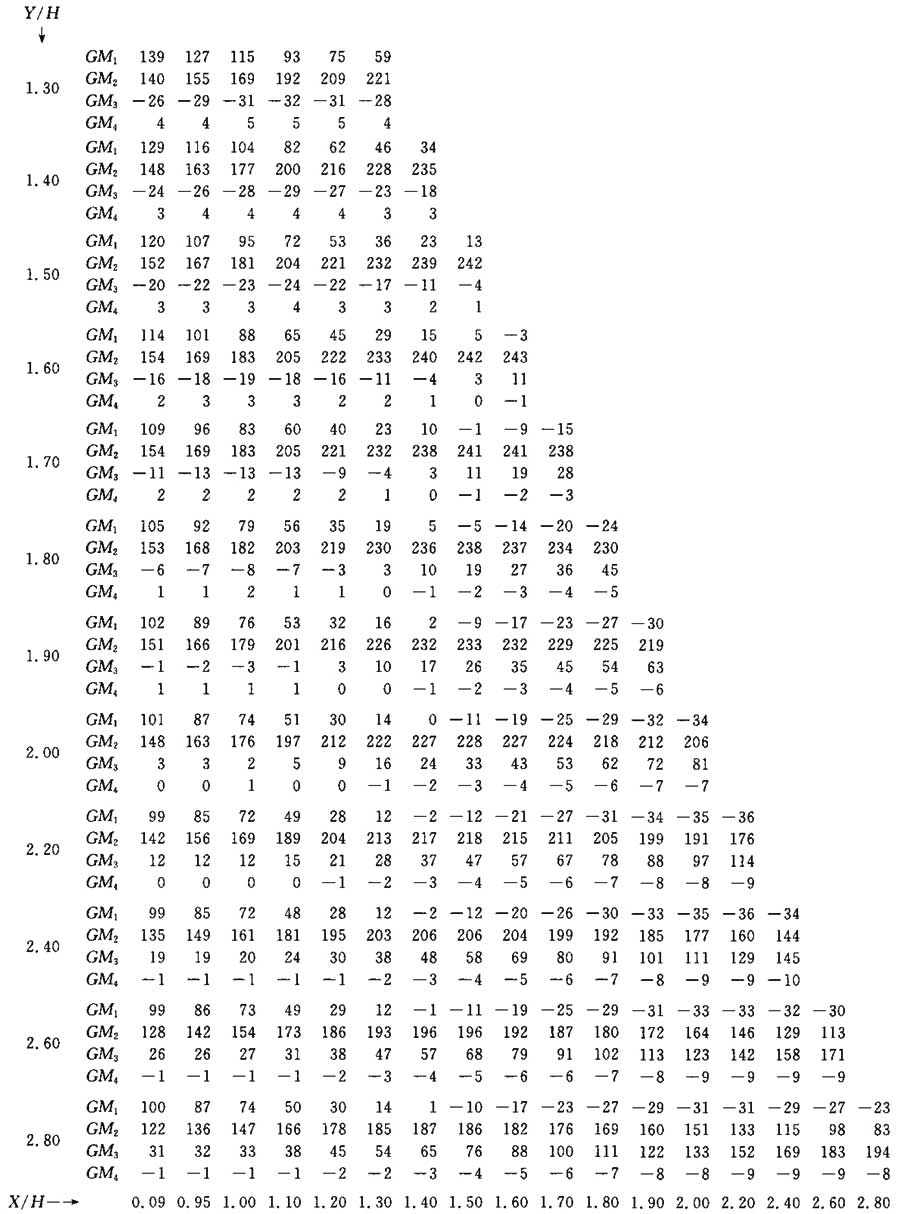

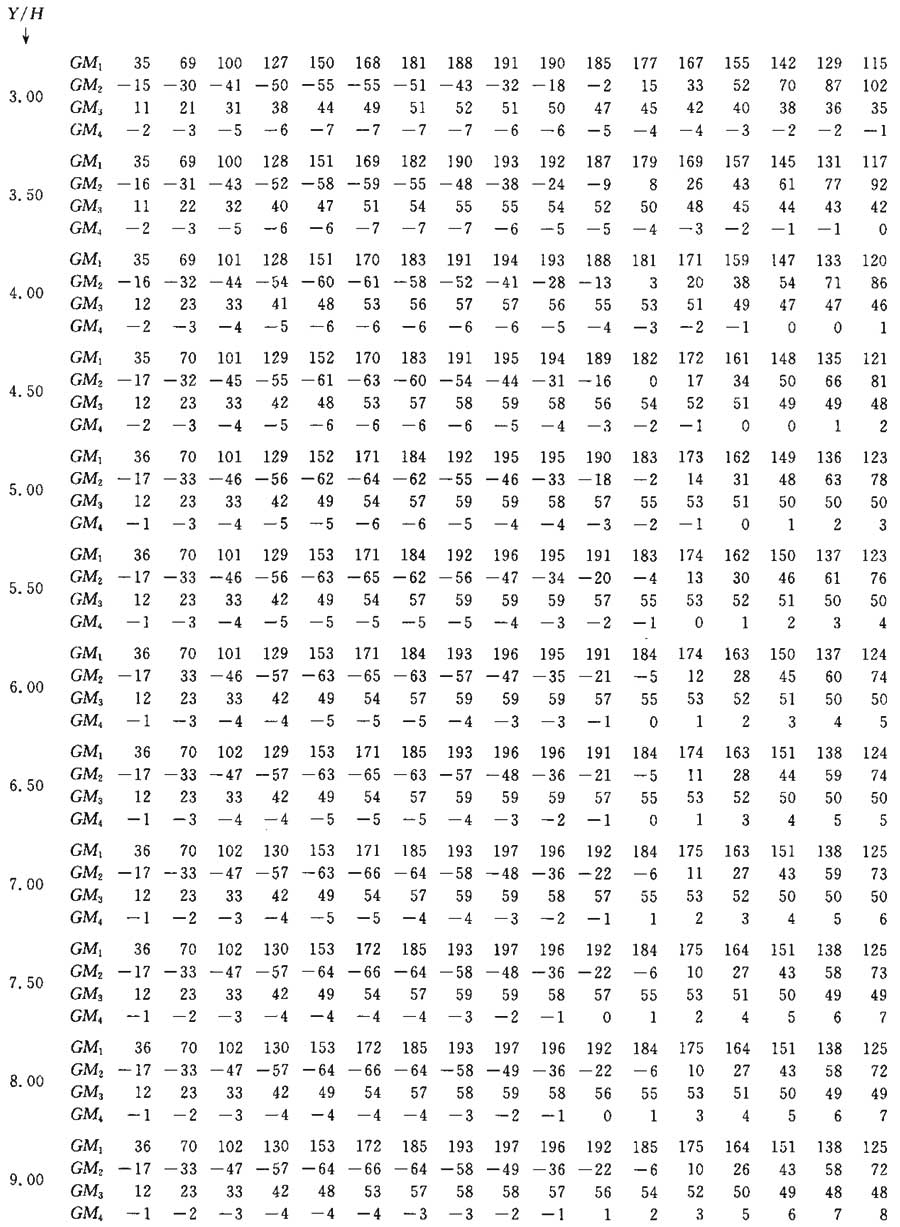

表Ⅰ
表Ⅰ

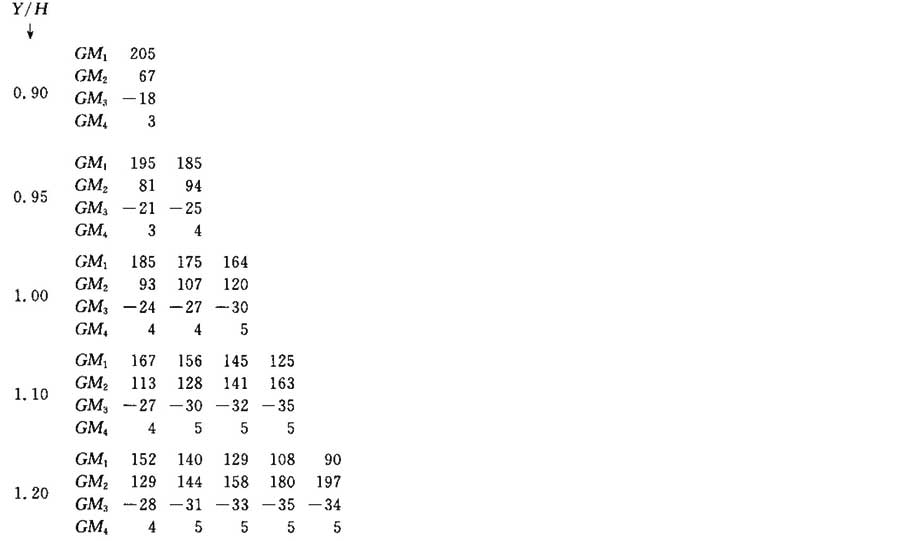

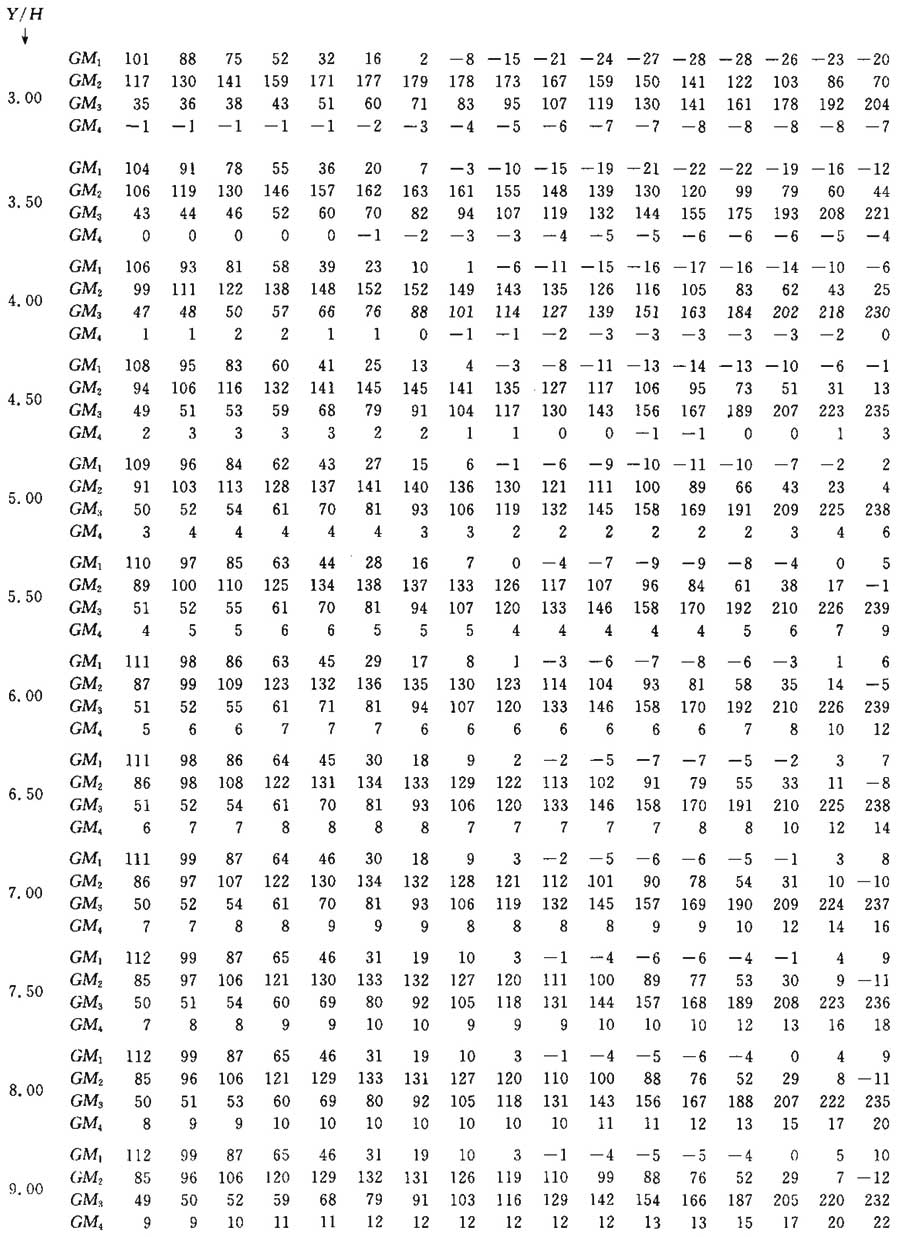

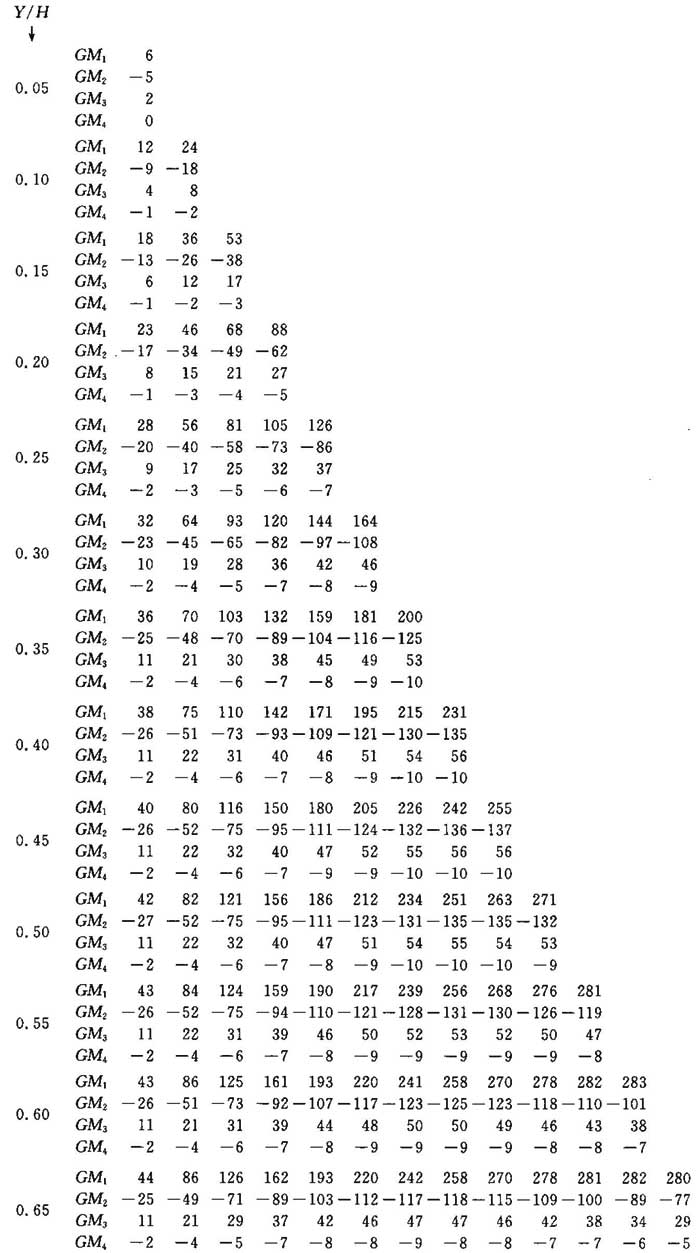

表Ⅰ.1

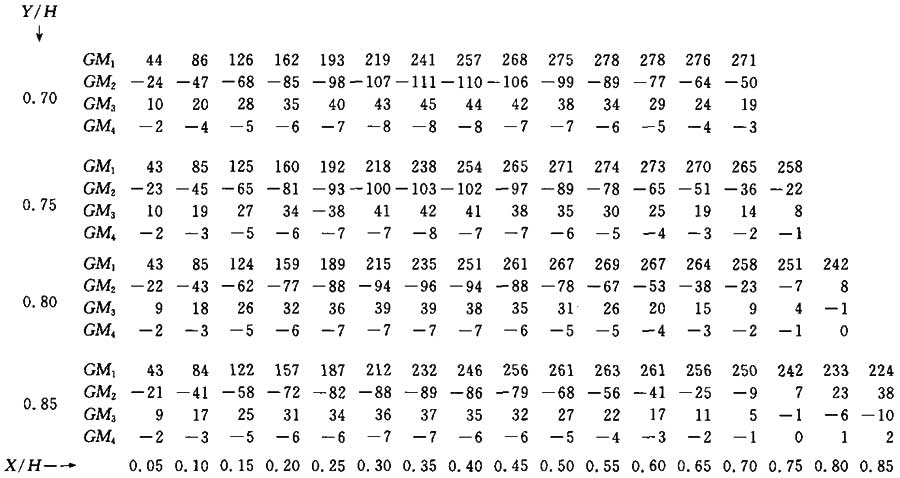

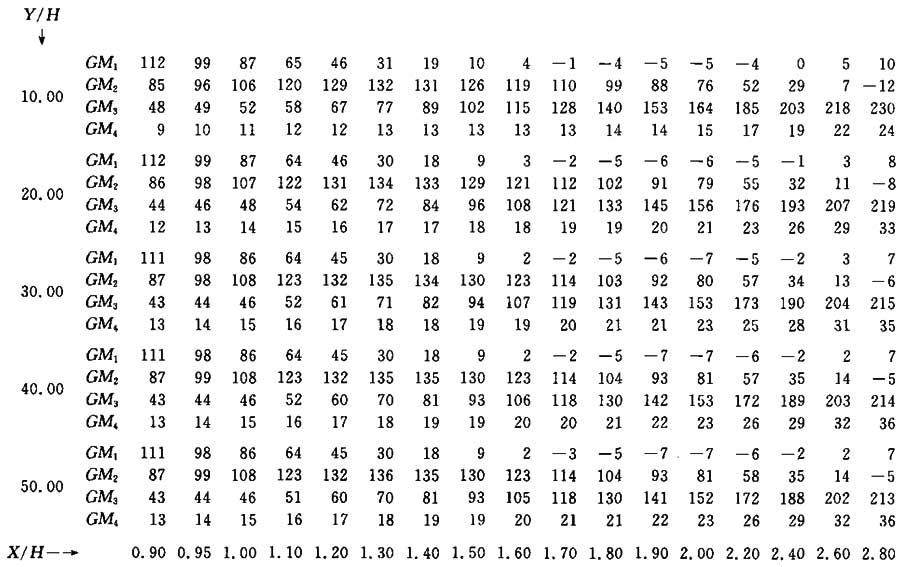

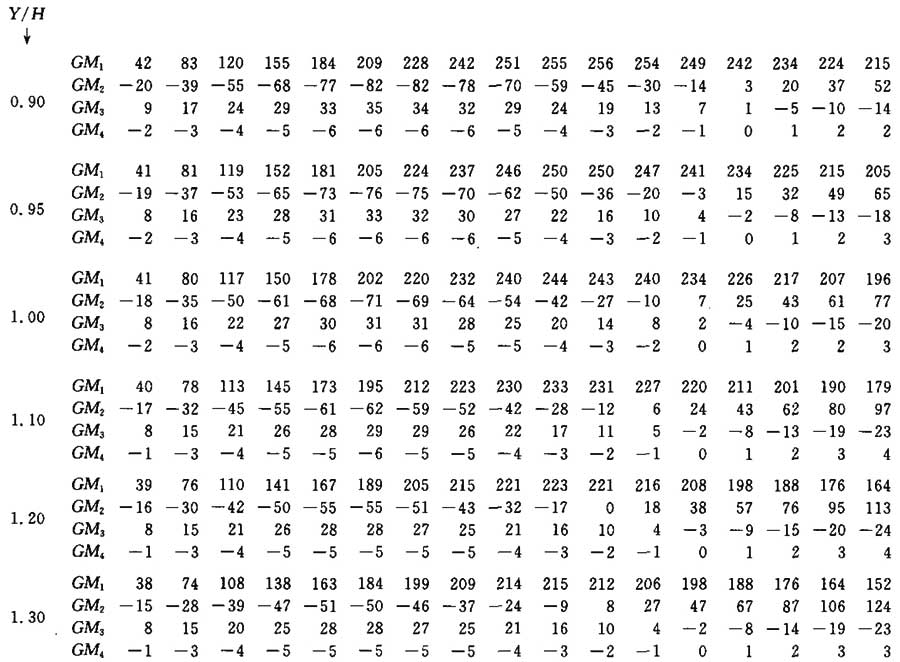

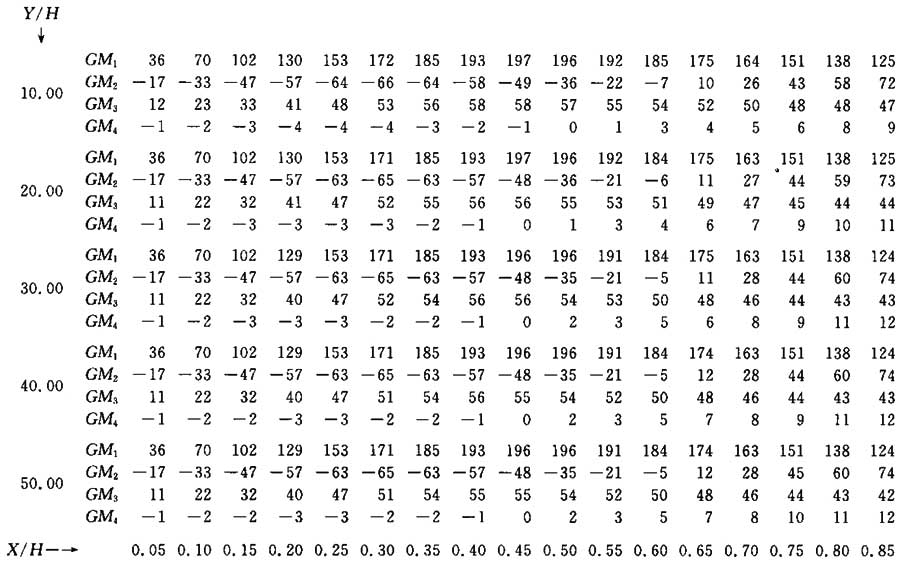

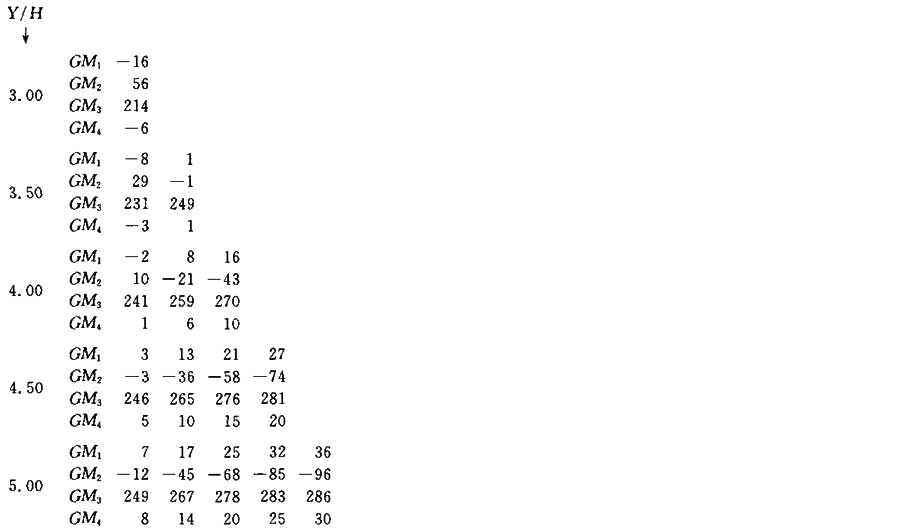

單個燈具垂直位于邊為X／H和Y／H的矩形一角上方的幾何多重因數。
該值以1／1000表示。
表Ⅰ.2
單個燈具垂直位于邊為X／H和Y／H的矩形一角上方的幾何多重因數。
該值以1／1000表示。
表Ⅰ.3
單個燈具垂直位于邊為X／H和Y／H的矩形一角上方的幾何多重因數。
該值以1／1000表示。
表Ⅰ.4
單個燈具垂直位于邊為X／H和Y／H的矩形一角上方的幾何多重因數。
該值以1／1000表示。
表Ⅰ.5
單個燈具垂直位于邊為X／H和Y／H的矩形一角上方的幾何多重因數。
該值以1／1000表示。
表Ⅰ.6
單個燈具垂直位于邊為X／H和Y／H的矩形一角上方的幾何多重因數。
該值以1／1000表示。

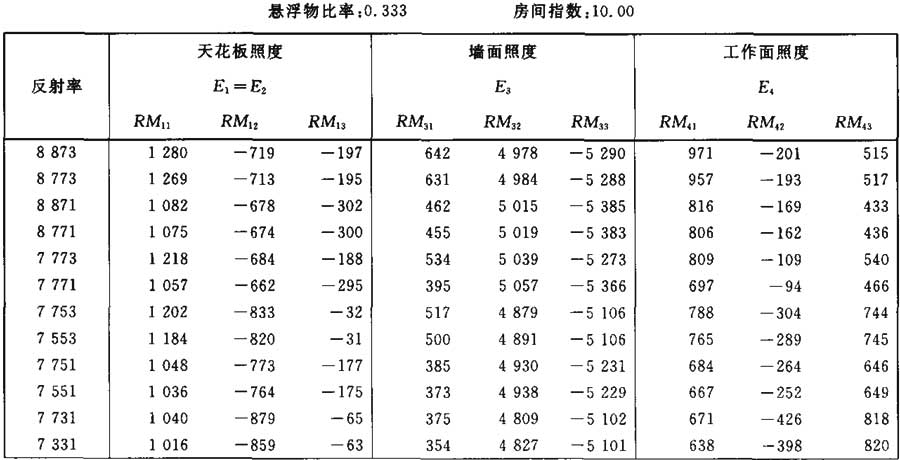

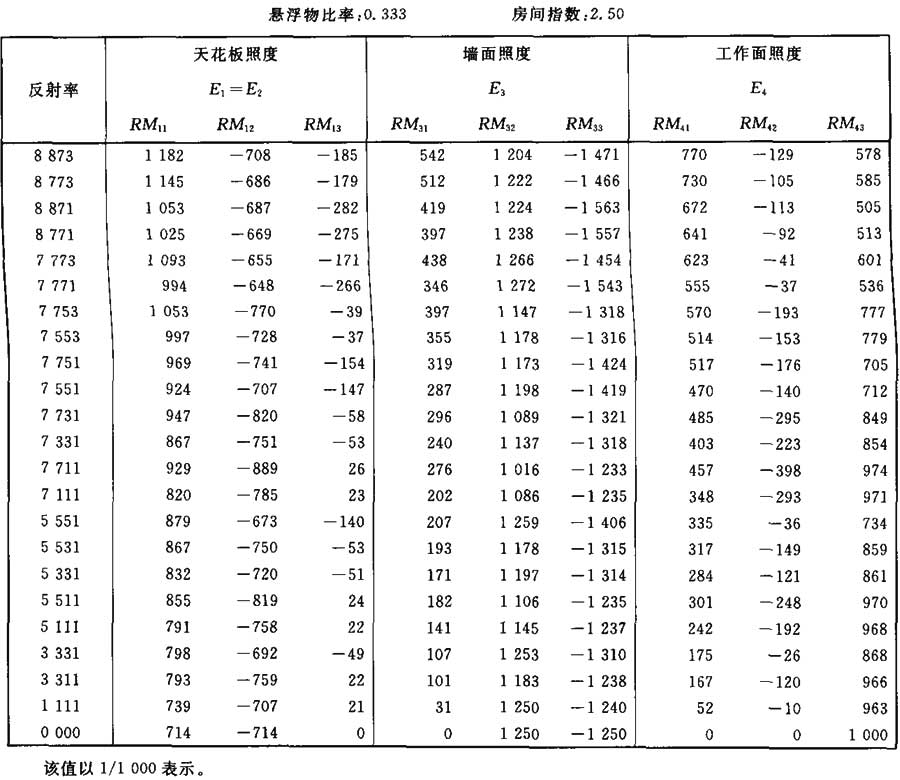

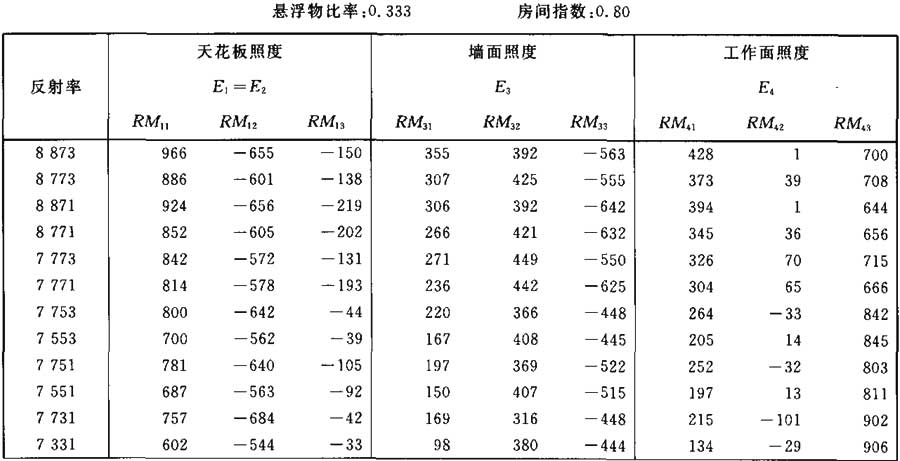

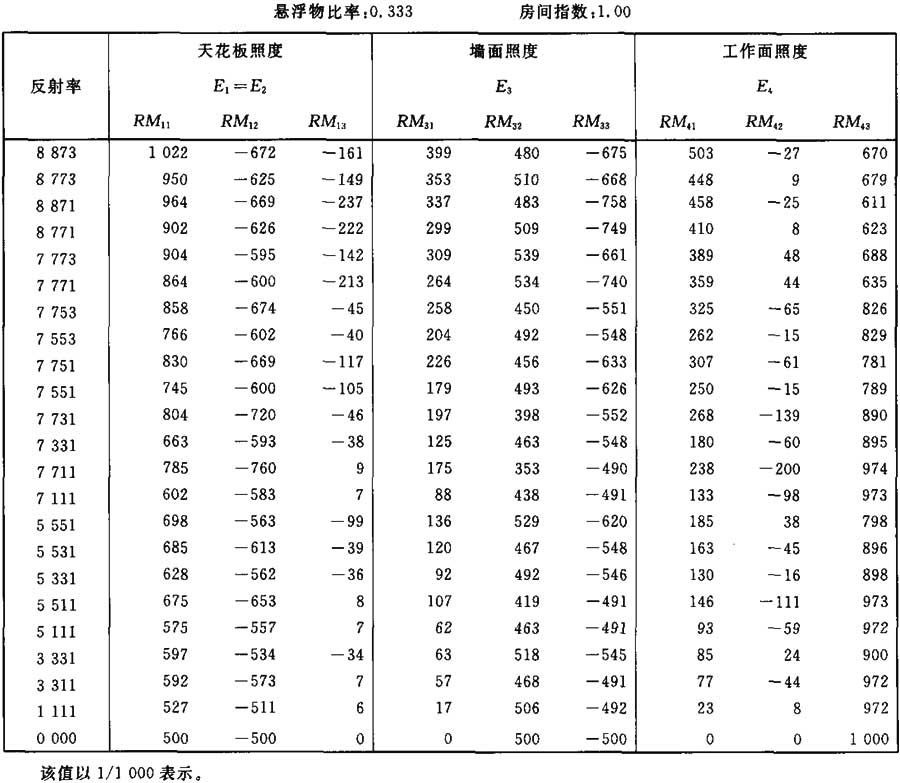

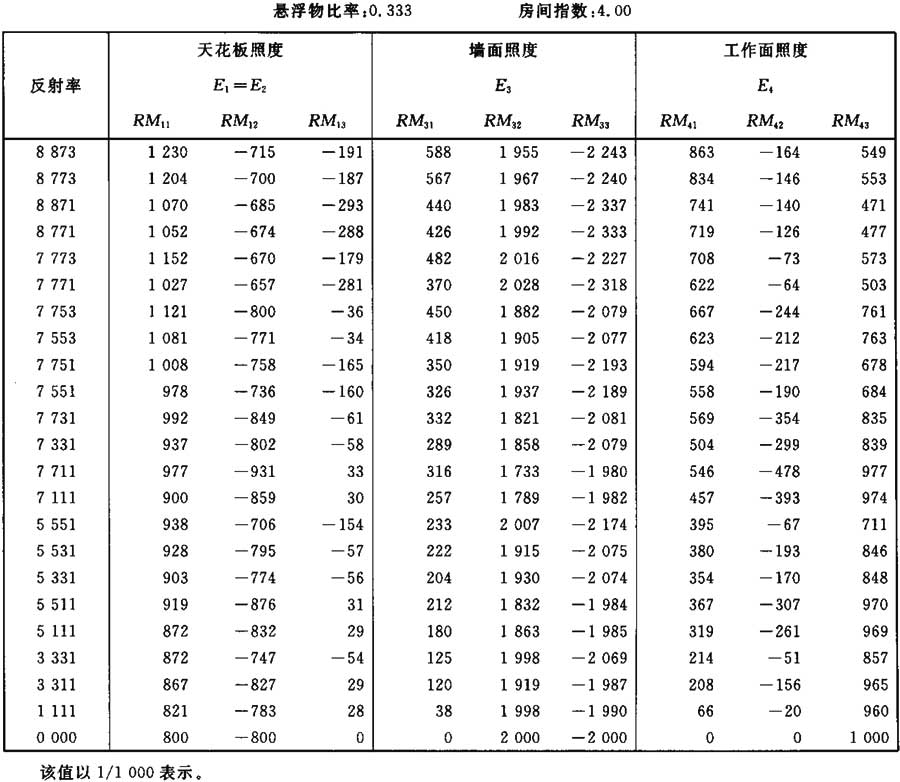

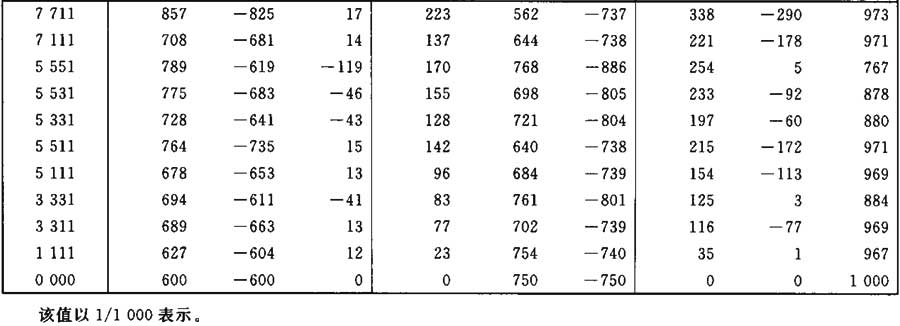

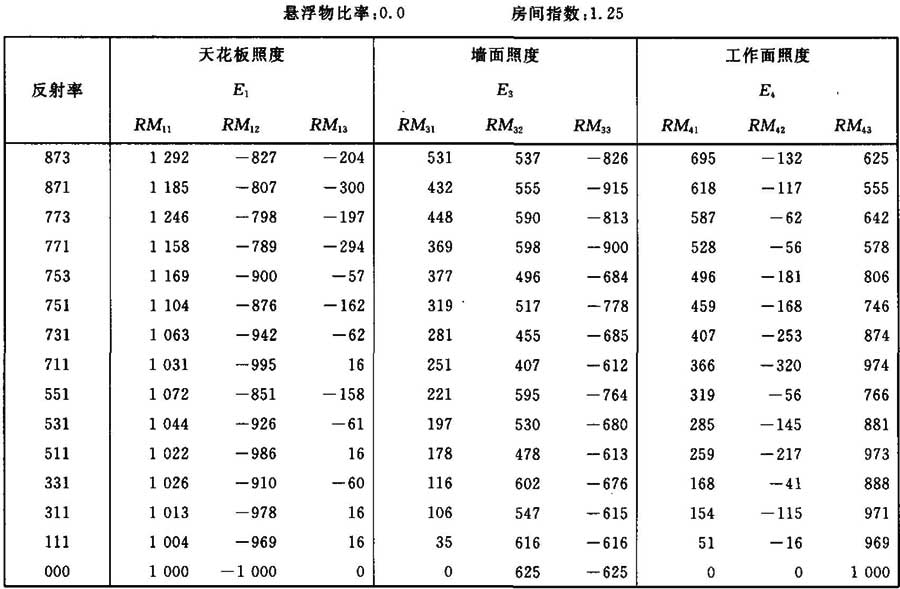

表Ⅱ
表Ⅱ

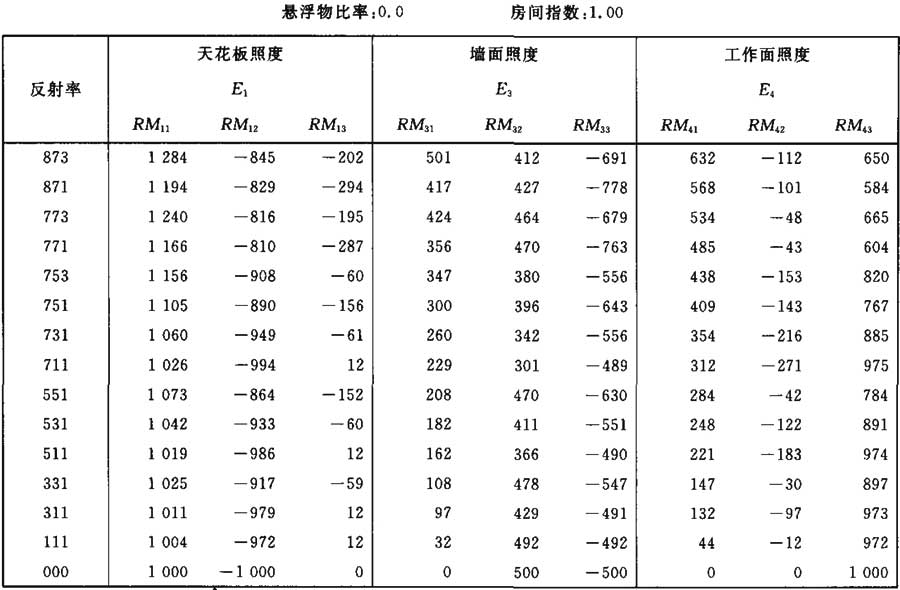

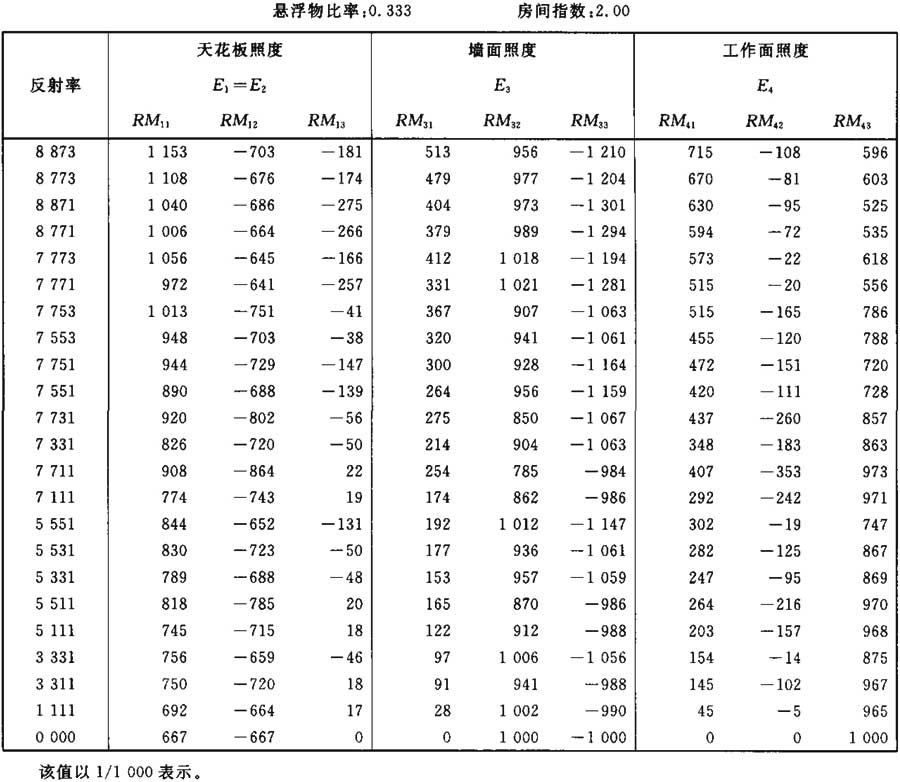

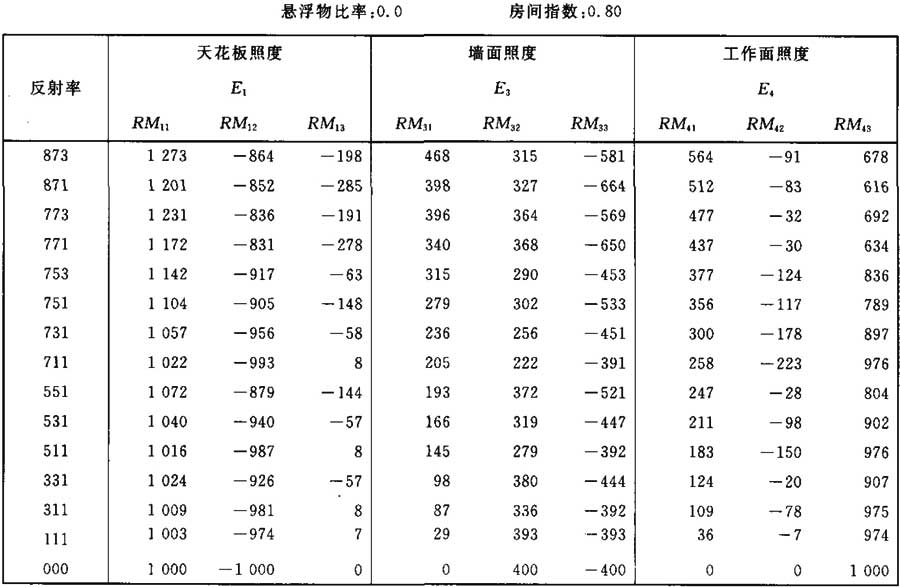

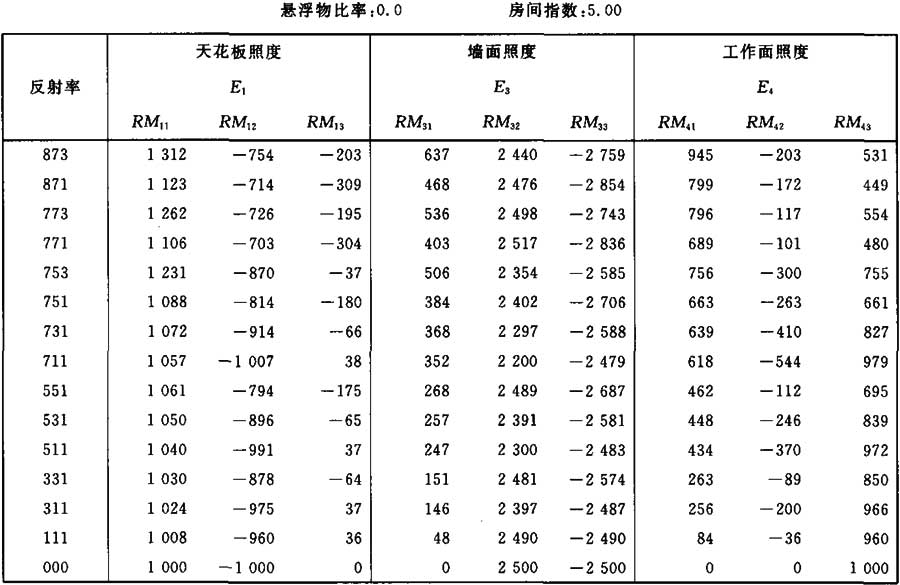

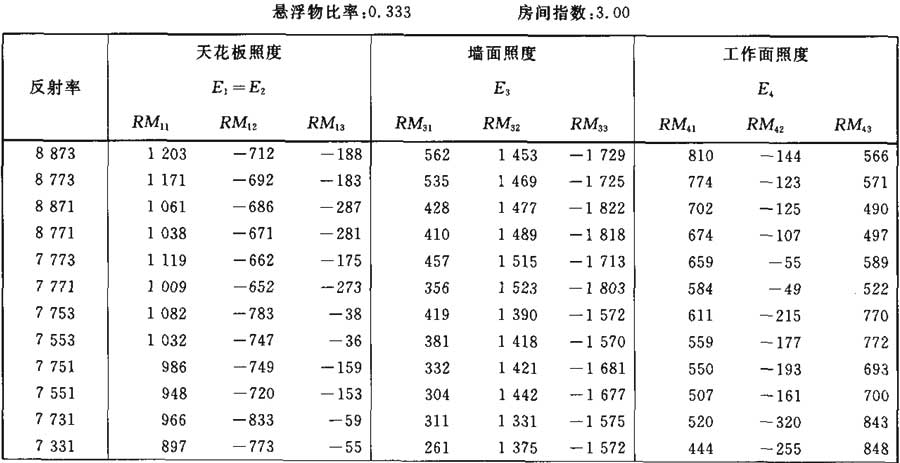

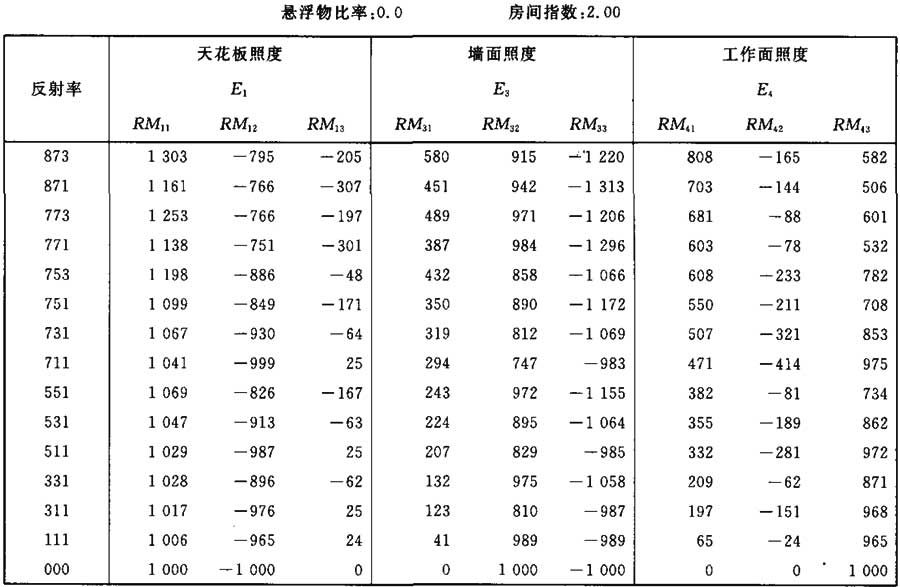

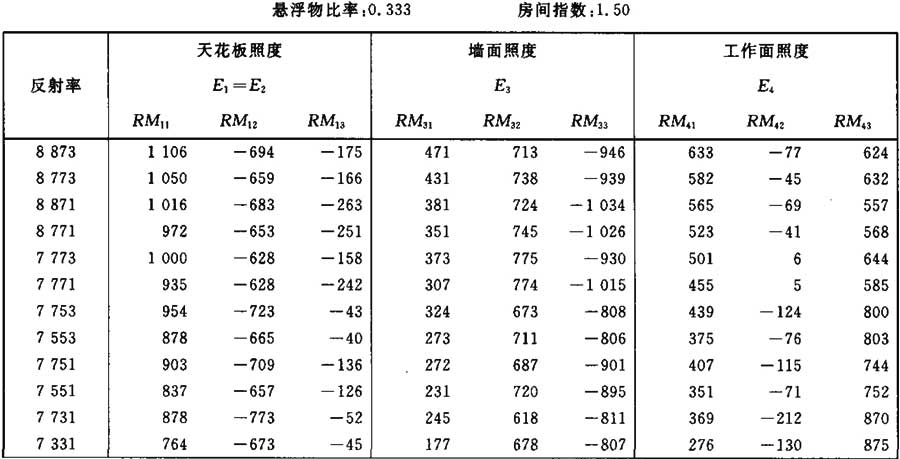

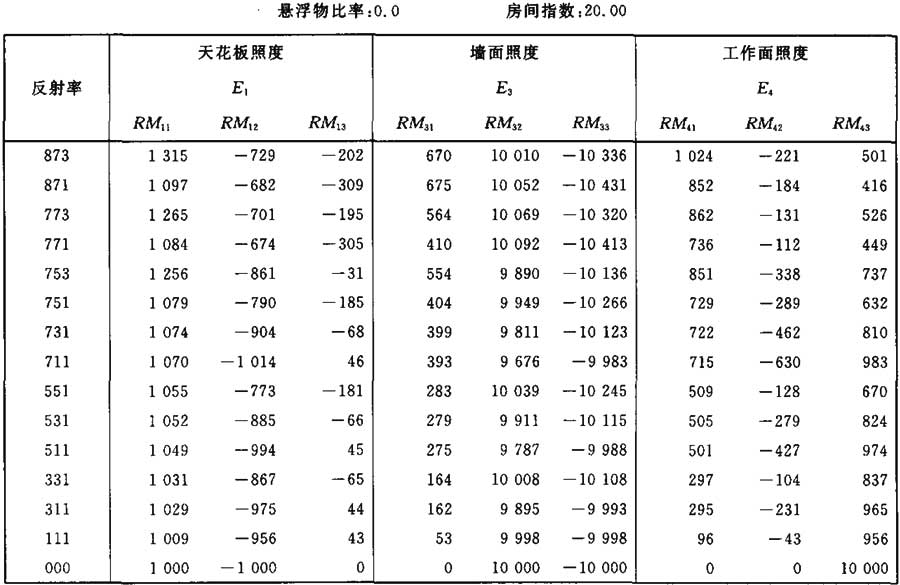

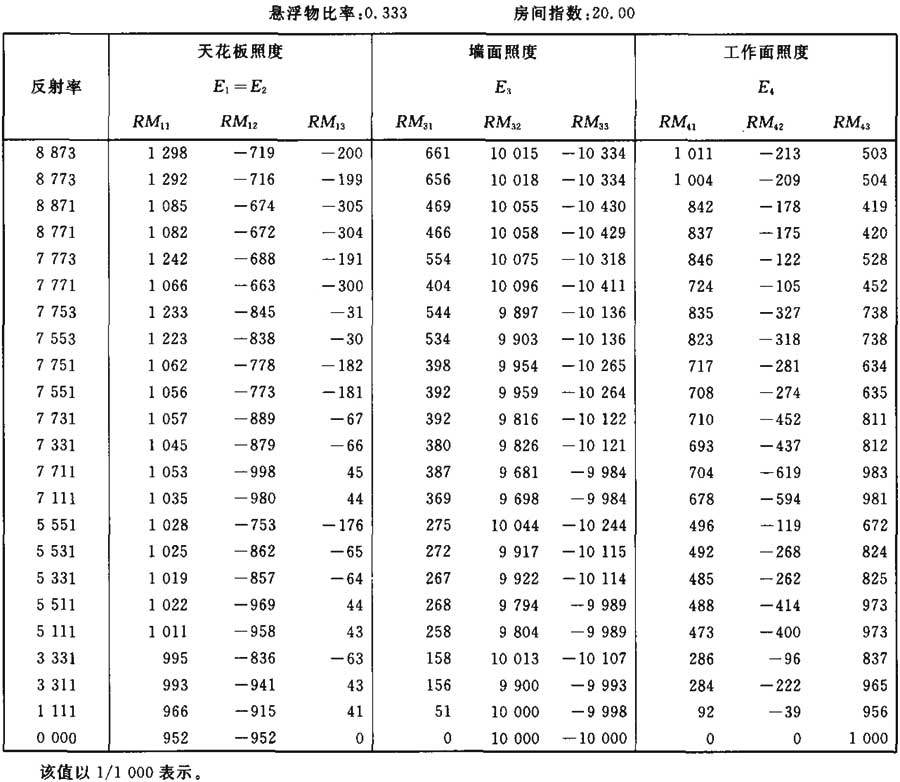

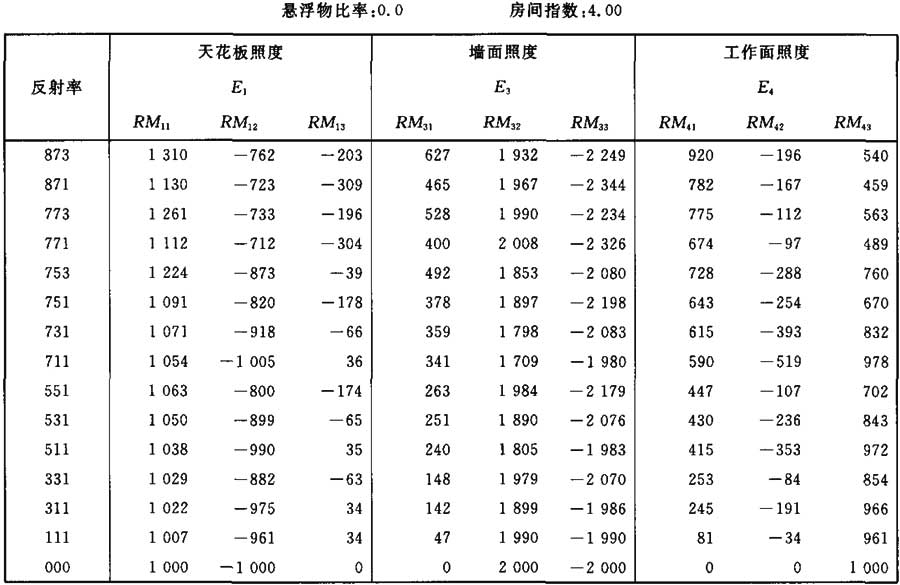

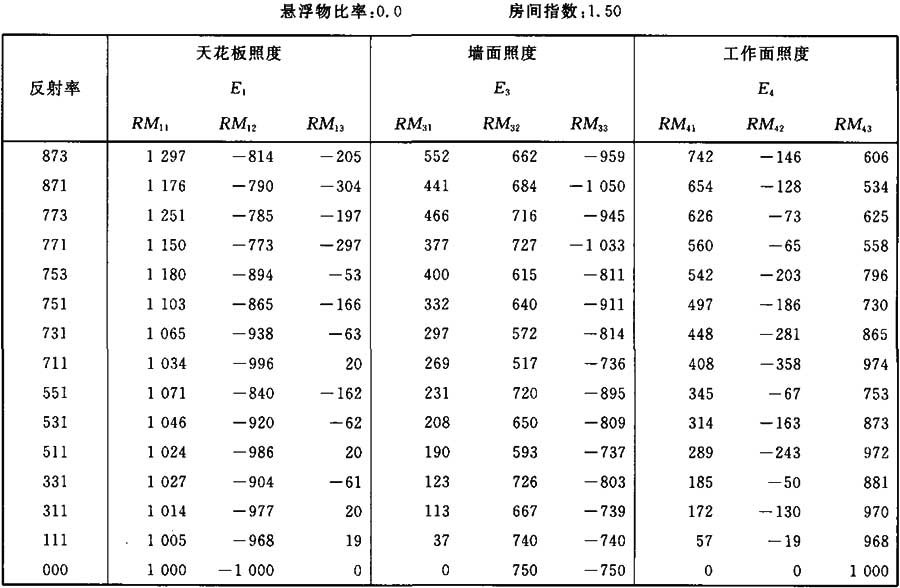

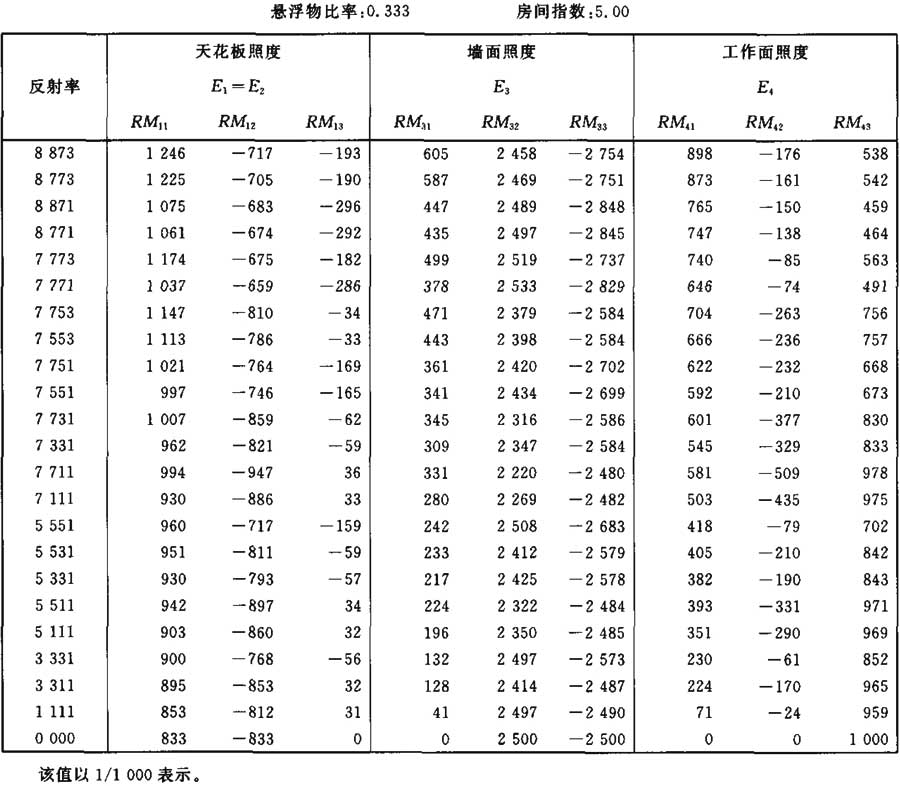

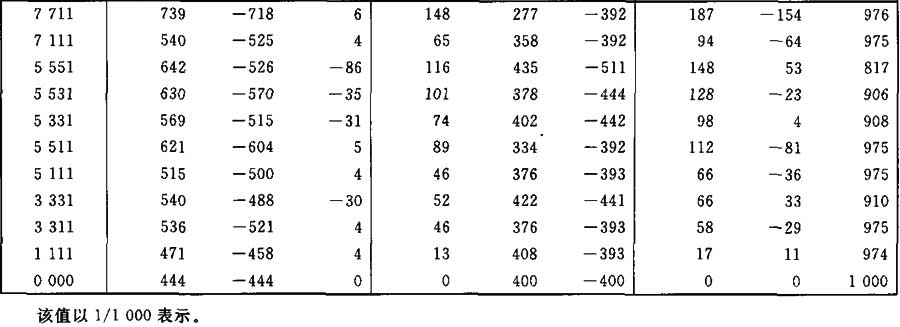

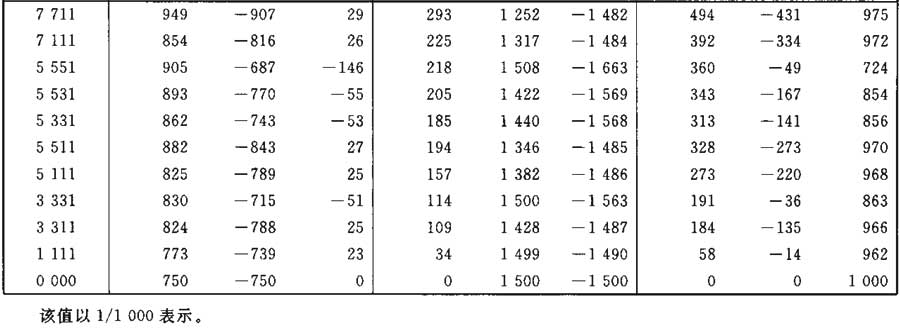

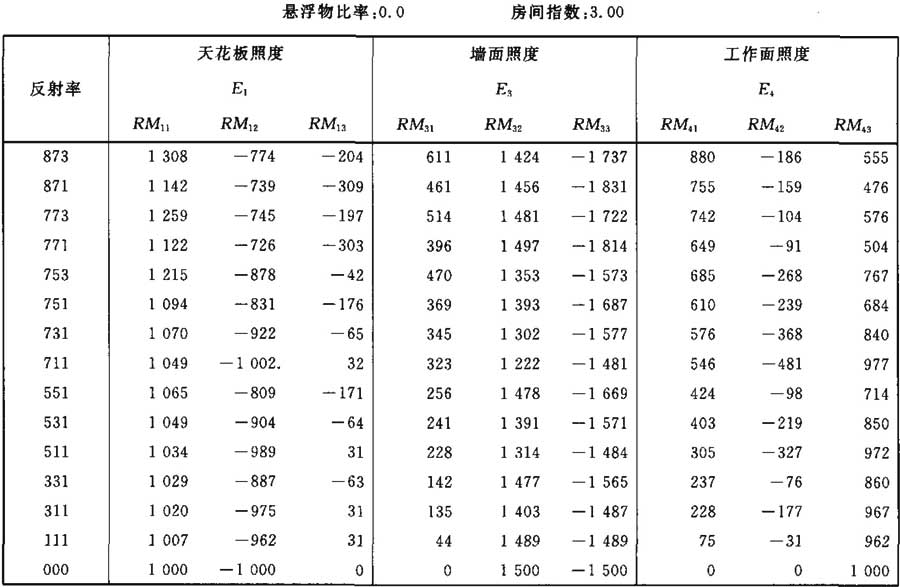

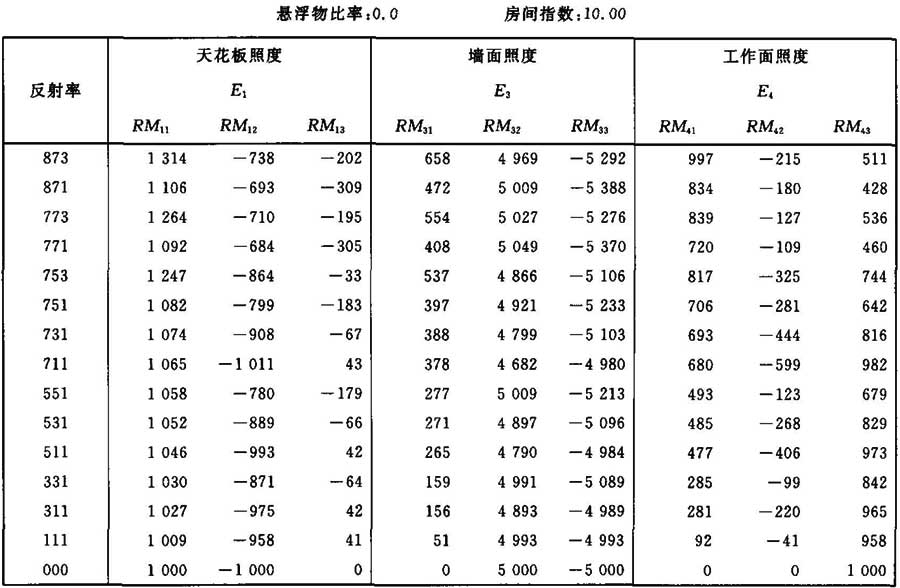

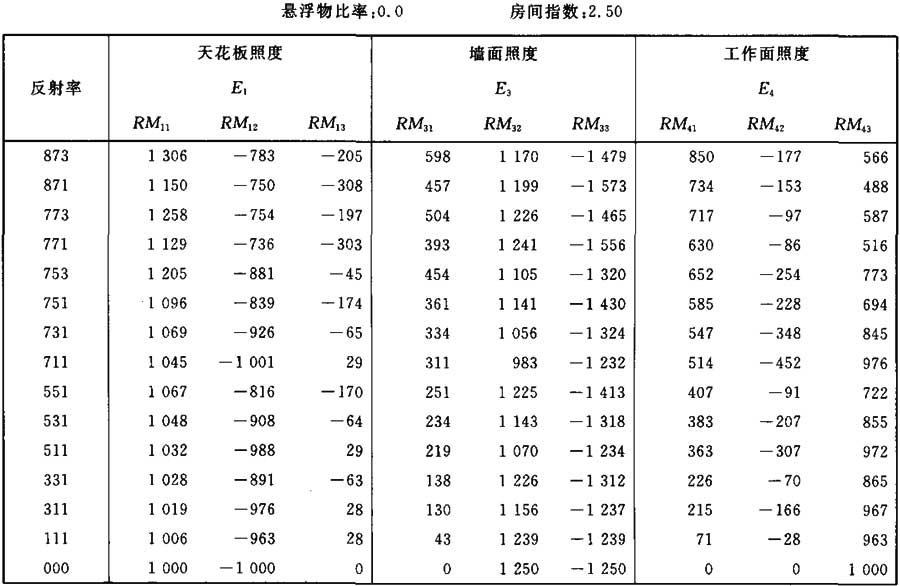

照度E1、E3和E4的計算系數表
表Ⅱ.1
照度E1、E3和E4的計算系數表
表Ⅱ.2
照度E1、E3和E4的計算系數表
表Ⅱ.3
照度E1、E3和E4的計算系數表
表Ⅱ.4
照度E1、E3和E4的計算系數表
表Ⅱ.5
照度E1、E3和E4的計算系數表
表Ⅱ.6
照度E1、E3和E4的計算系數表
表Ⅱ.7
照度E1、E3和E4的計算系數表
表Ⅱ.8
照度E1、E3和E4的計算系數表
表Ⅱ.9
照度E1、E3和E4的計算系數表
表Ⅱ.10
照度E1、E3和E4的計算系數表
表Ⅱ.11
照度E1、E3和E4的計算系數表
表Ⅱ.12
表Ⅱ.13
表Ⅱ.14
表Ⅱ.15
表Ⅱ.16
表Ⅱ.17
表Ⅱ.18
表Ⅱ.19
表Ⅱ.20
表Ⅱ.21
表Ⅱ.22
表Ⅱ.23
表Ⅱ.24

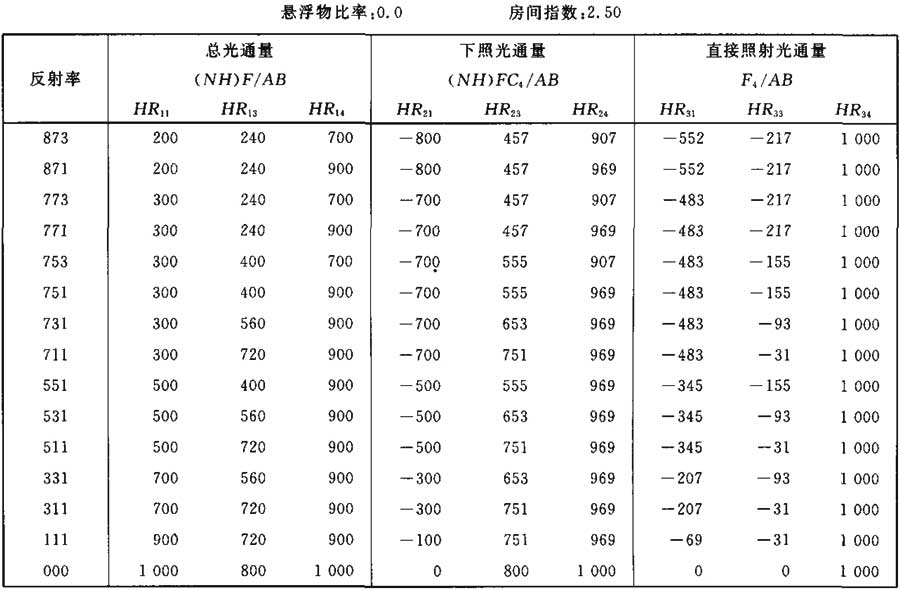

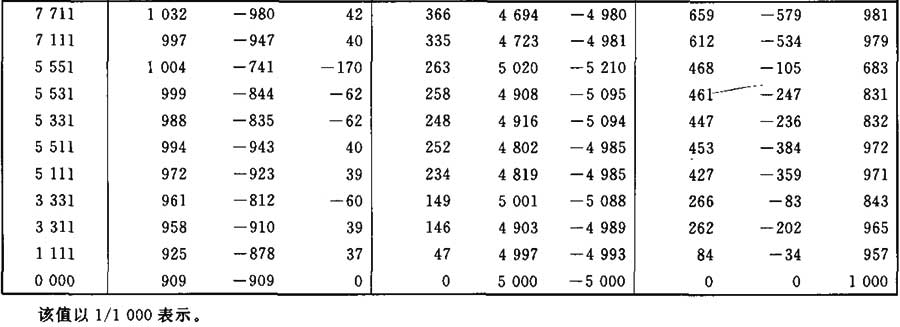

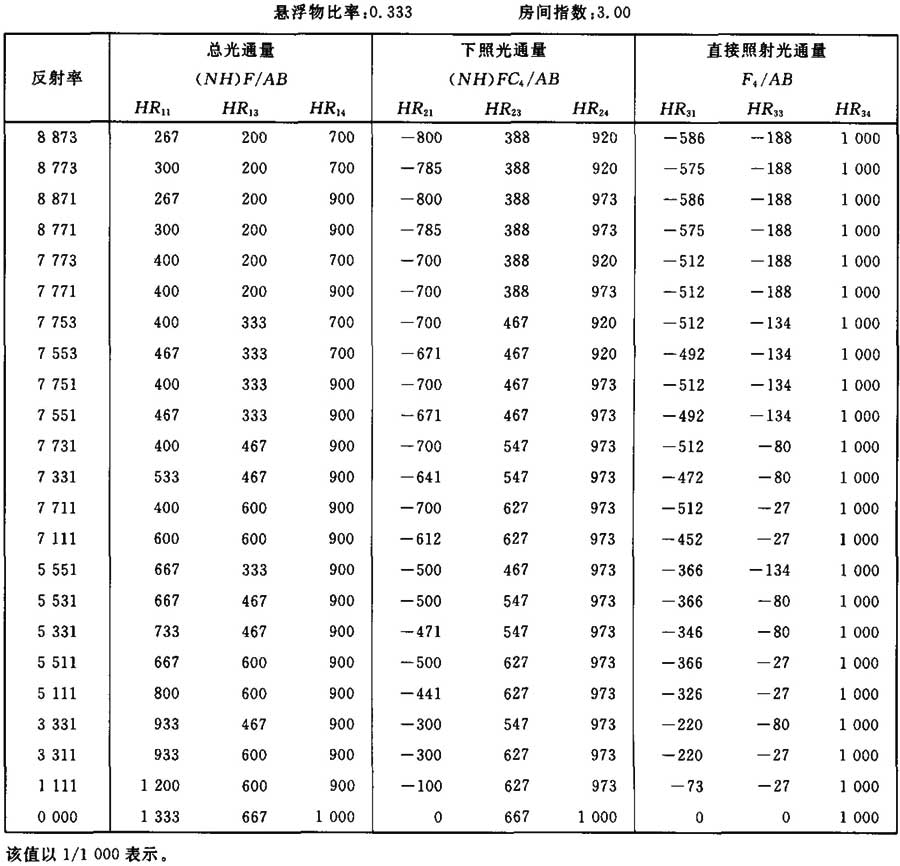

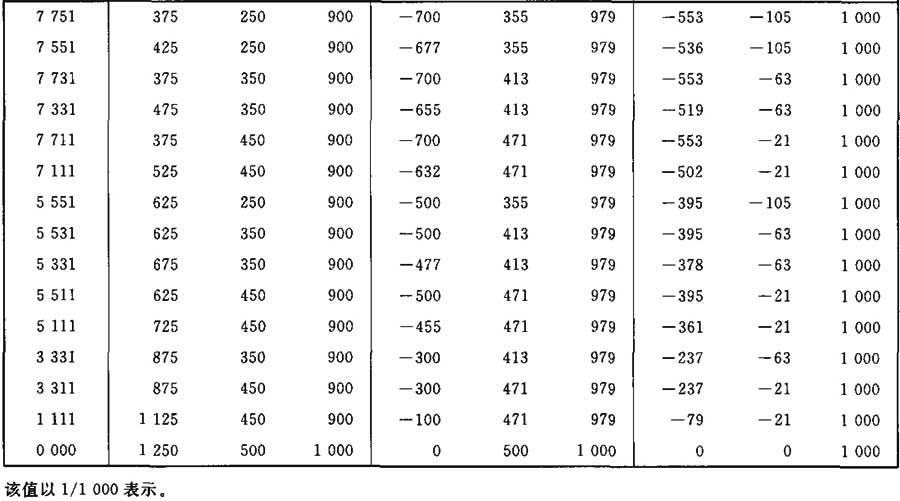

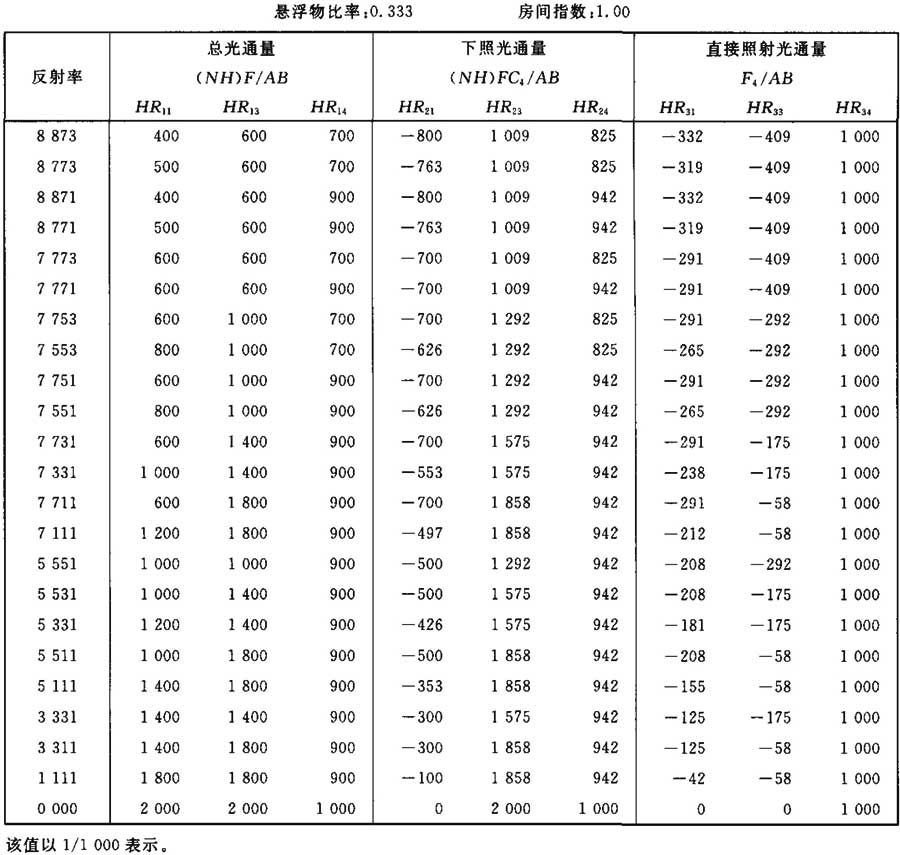

表Ⅲ
表Ⅲ

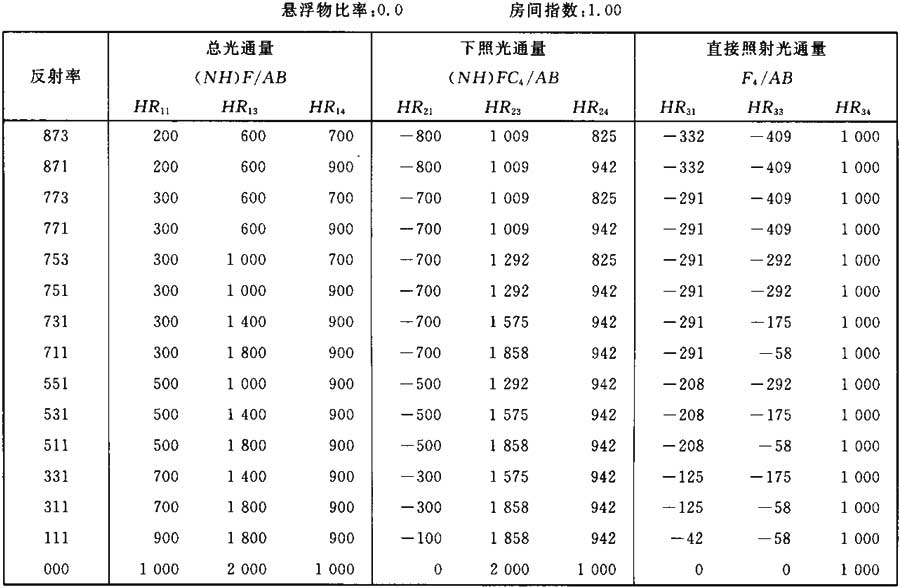

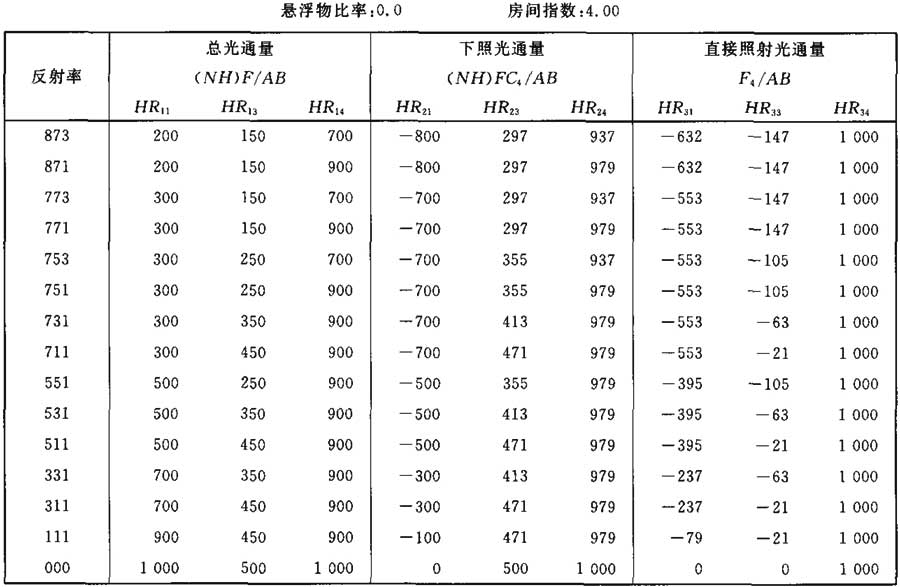

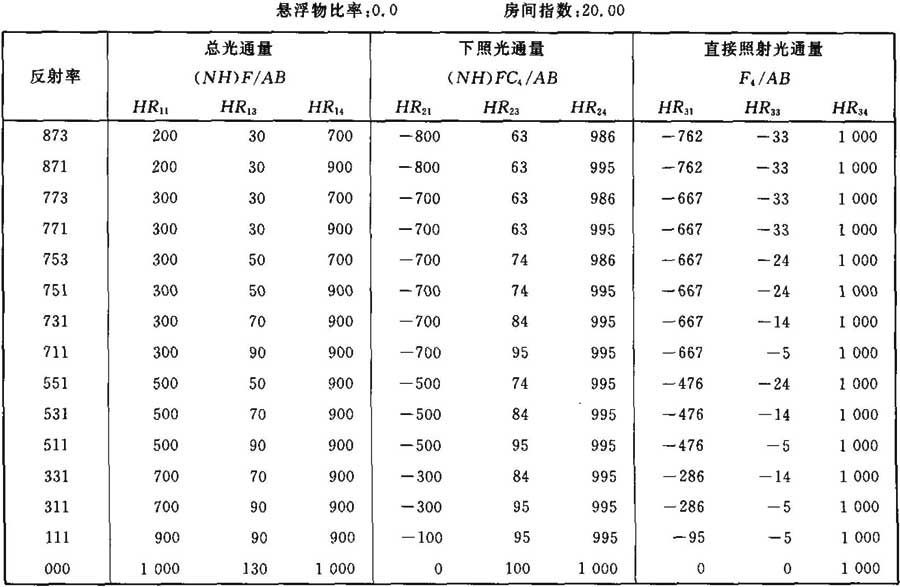

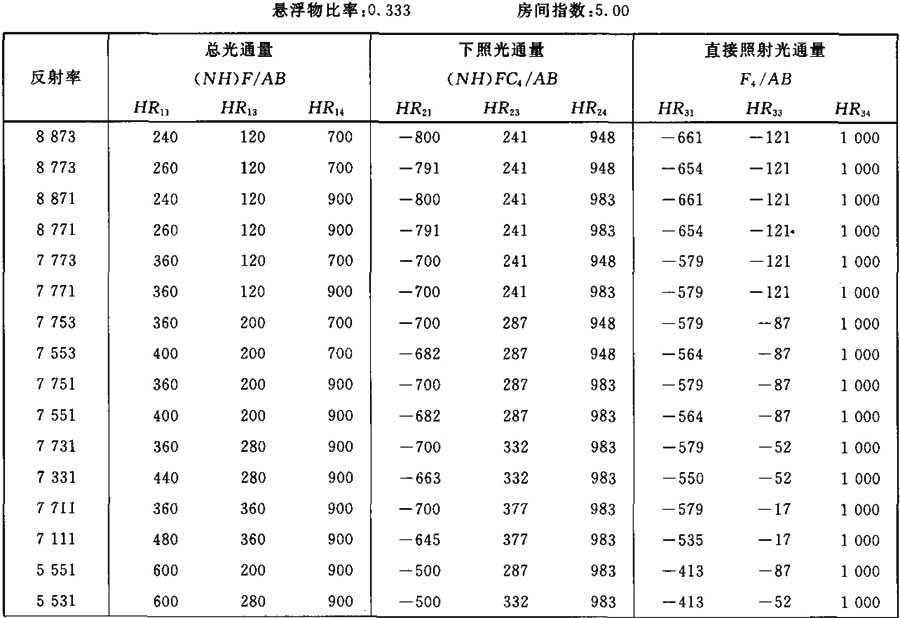

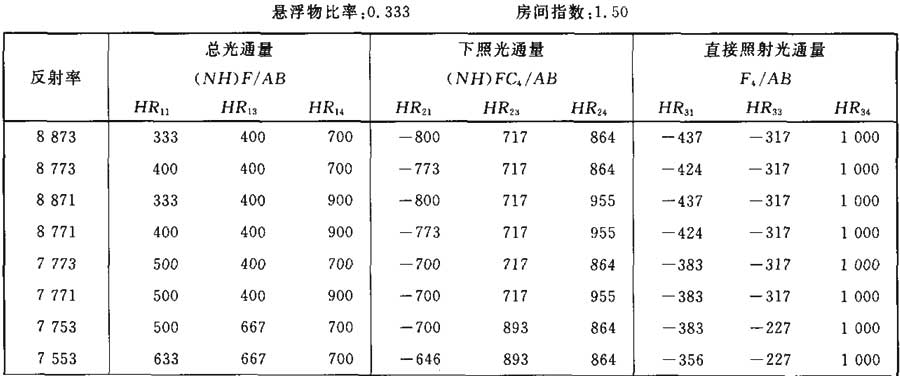

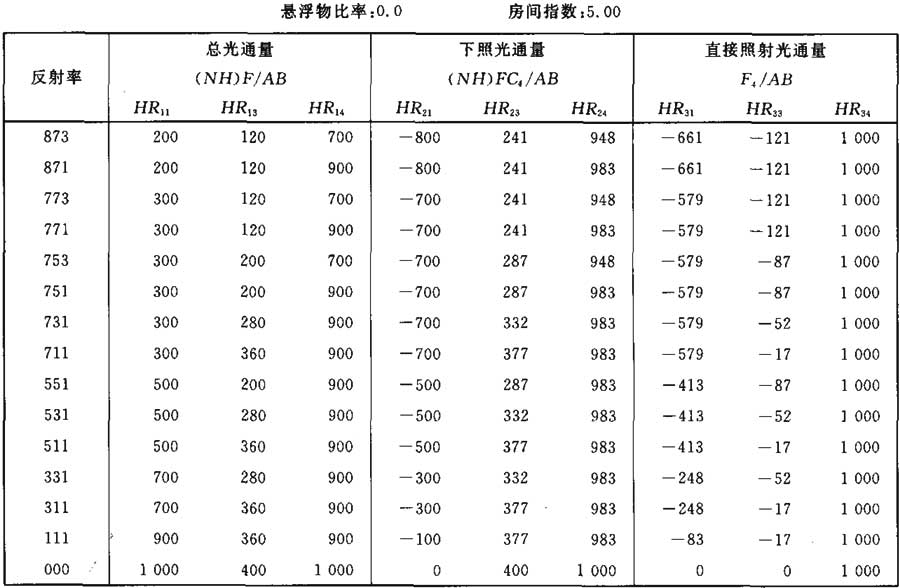

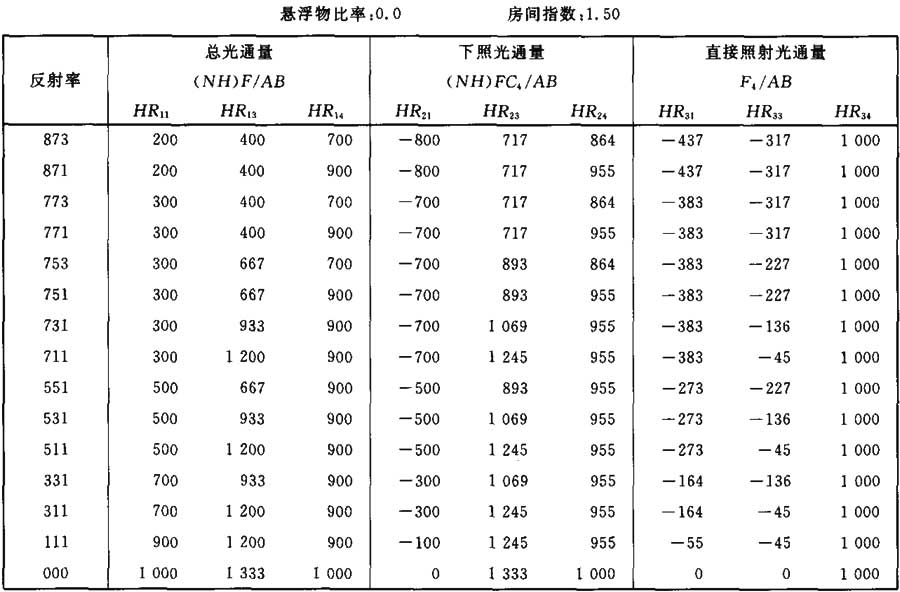

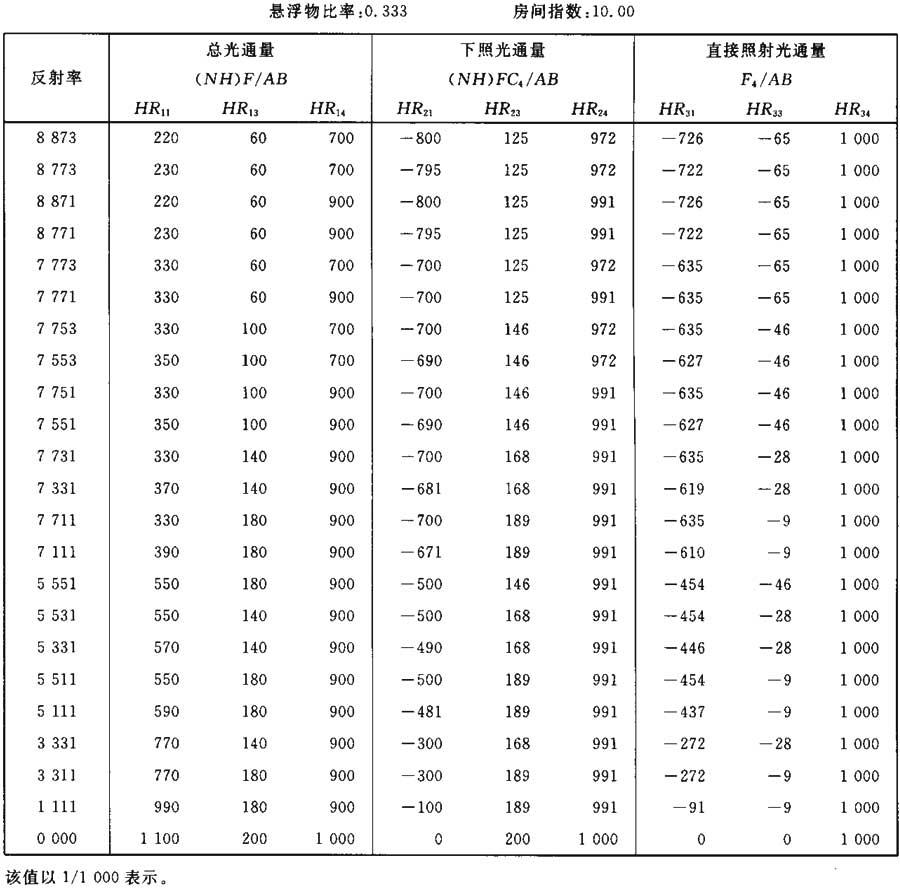

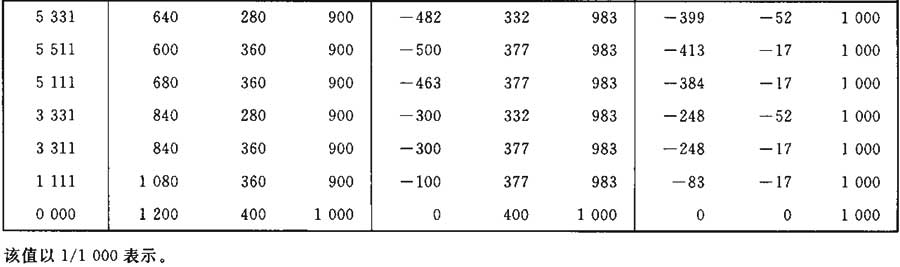

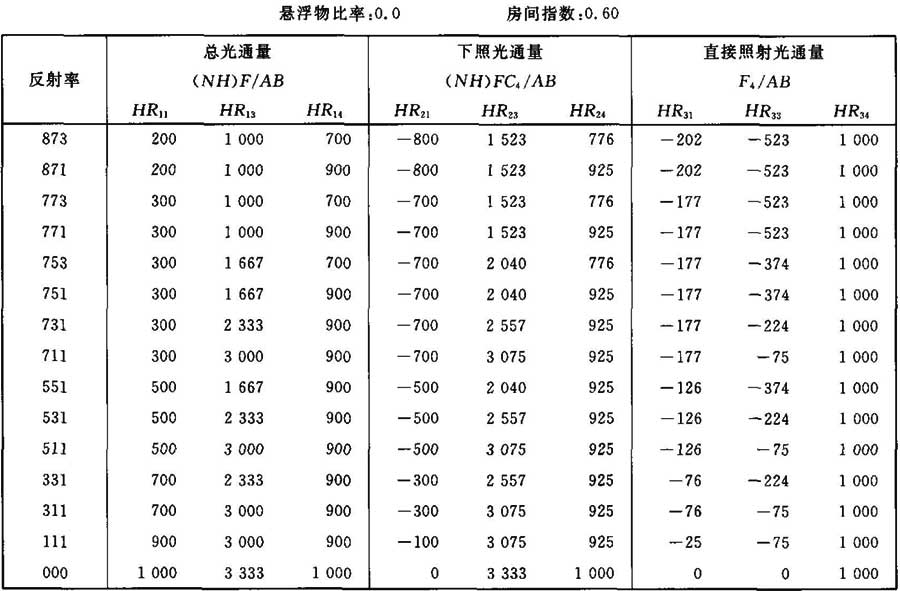

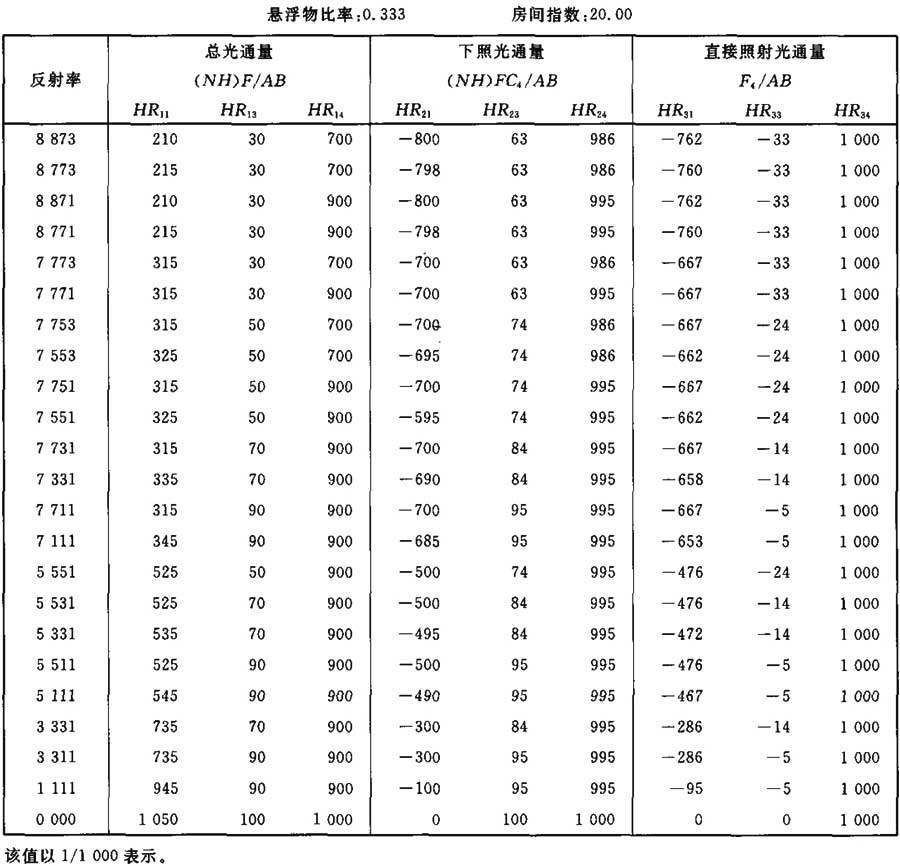

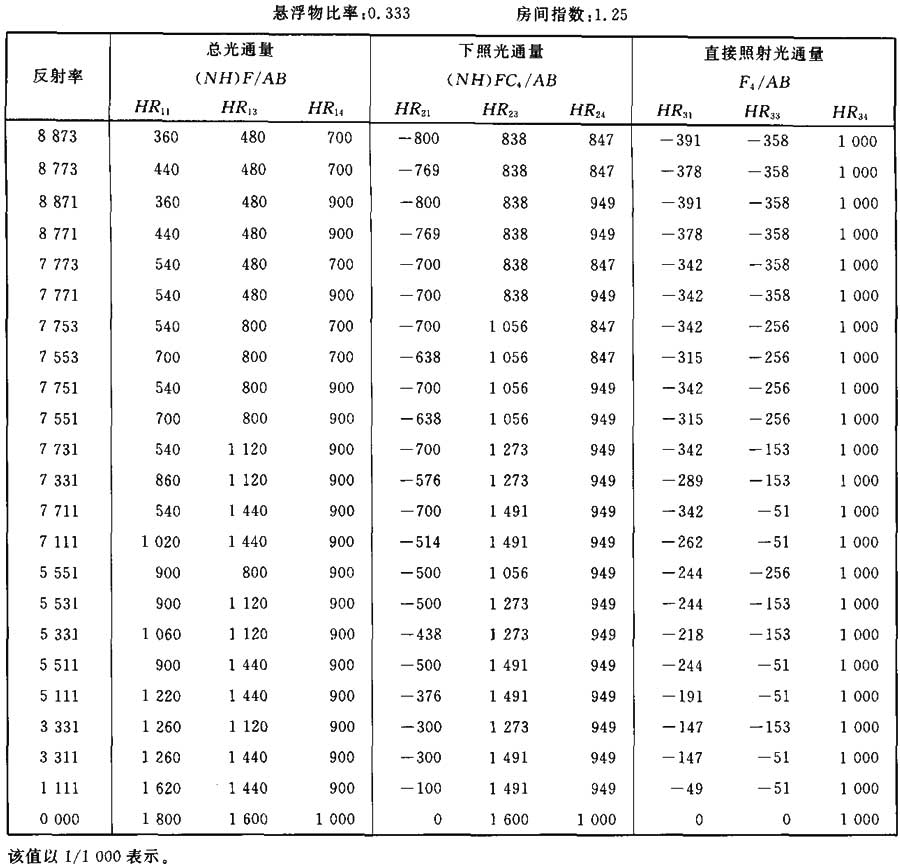

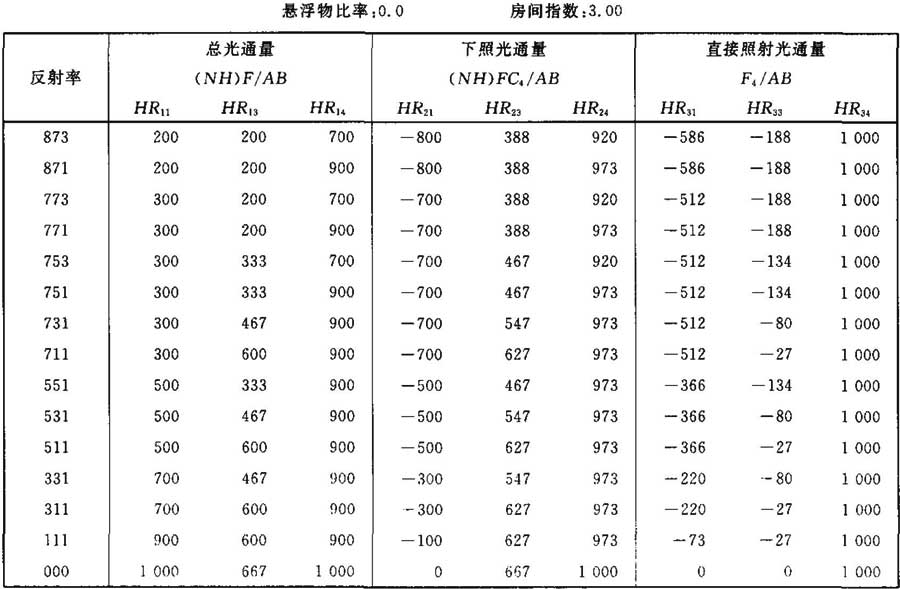

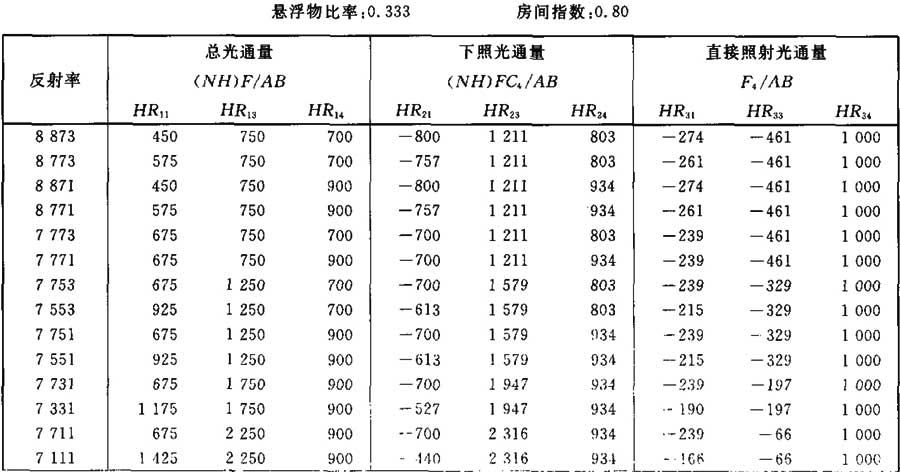

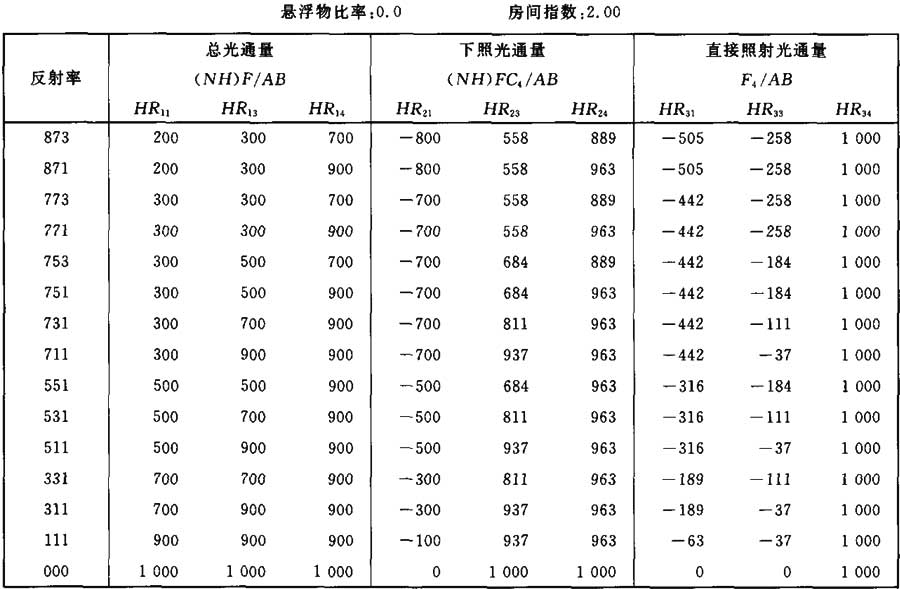

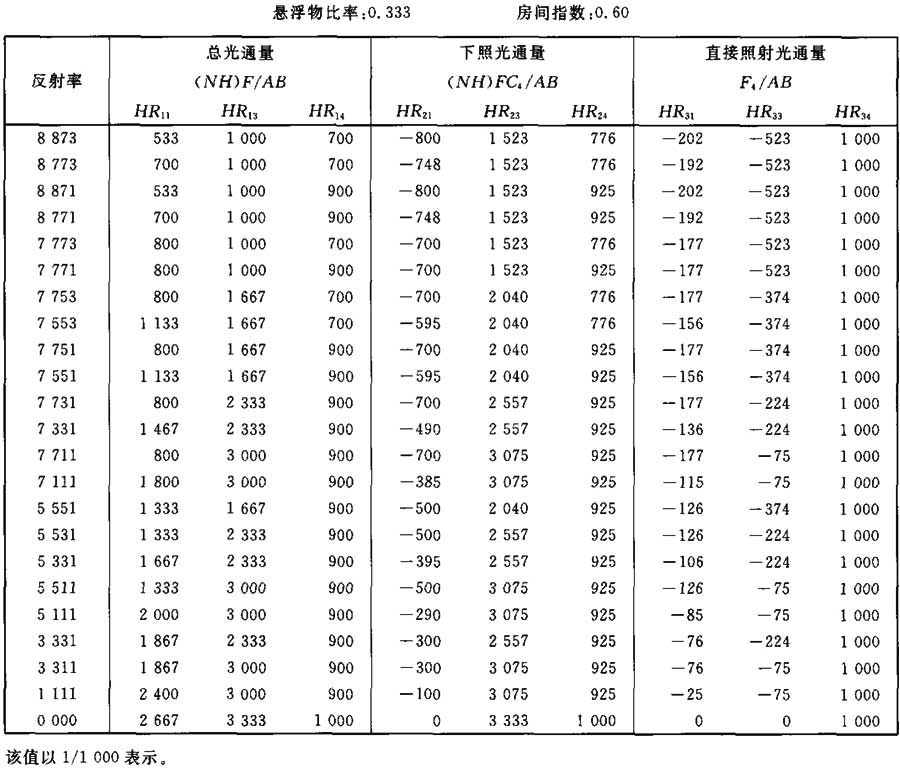

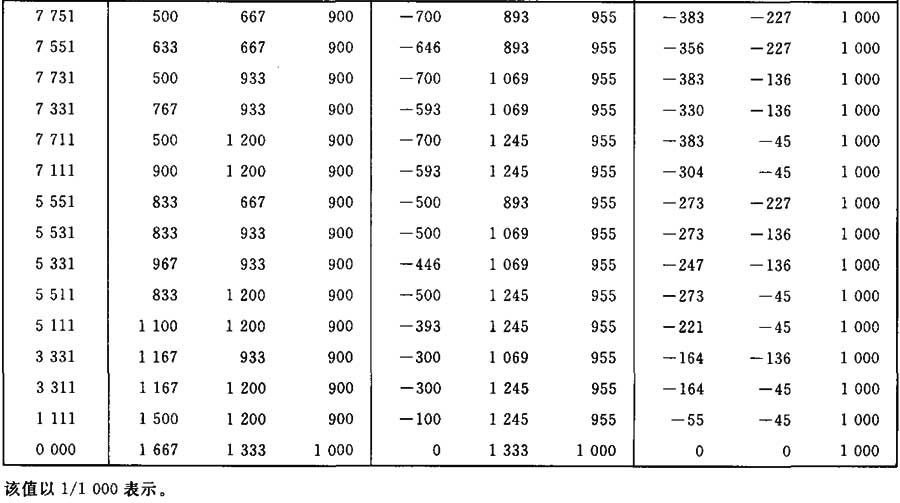

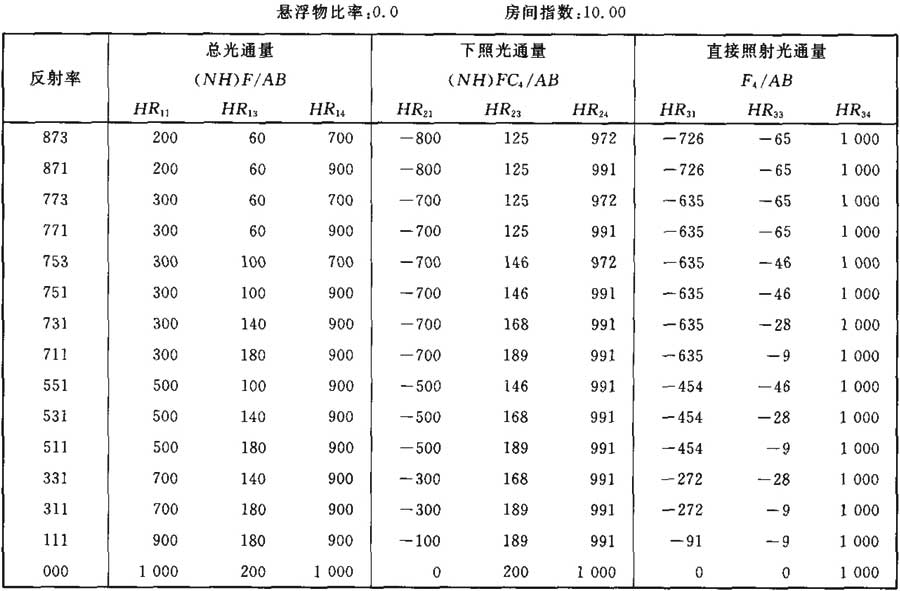

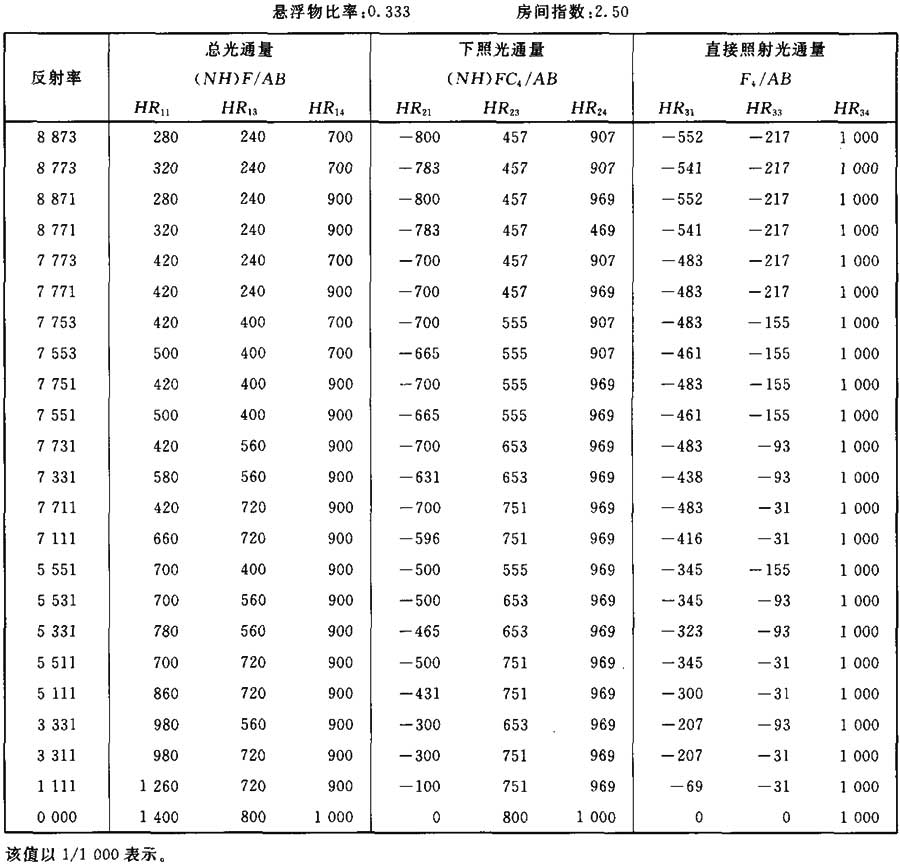

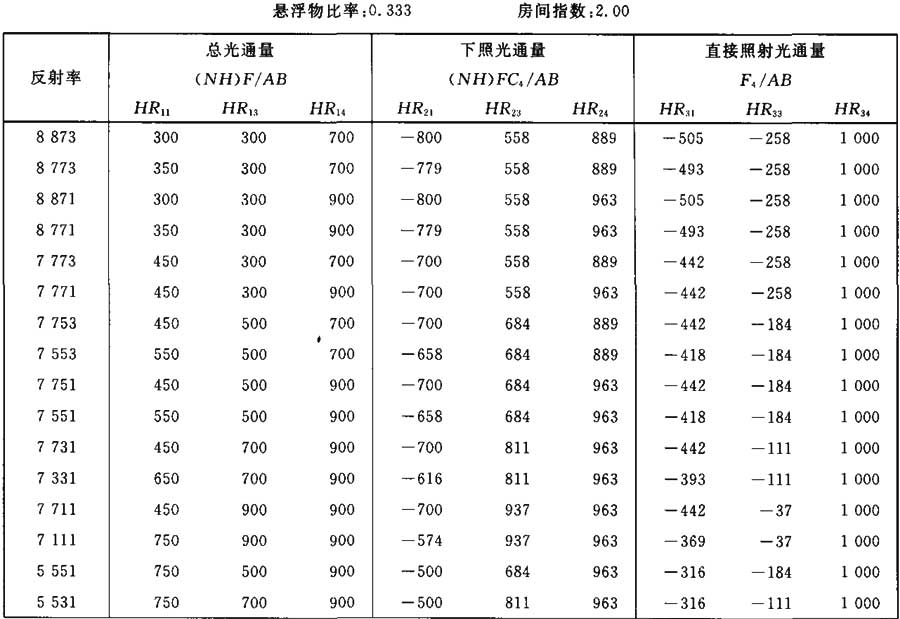

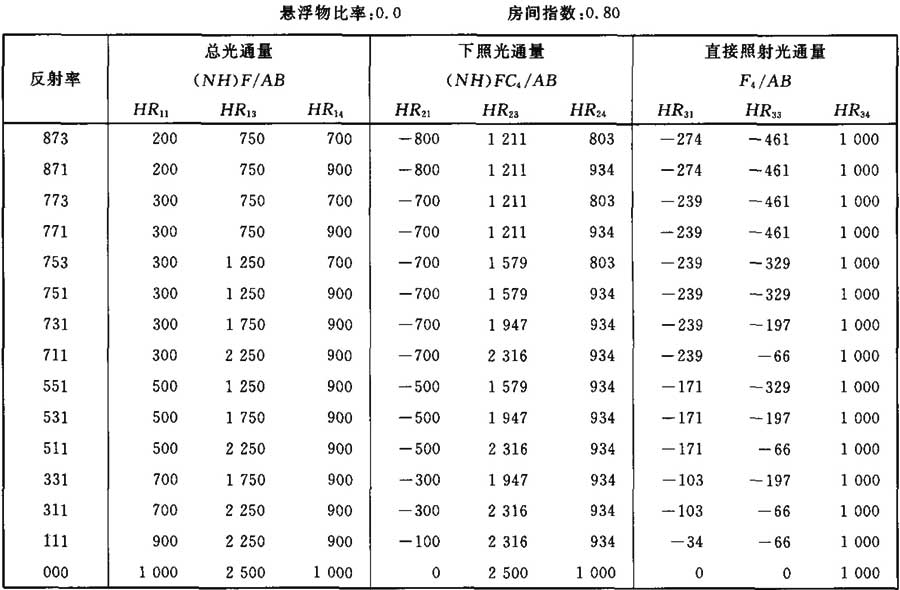

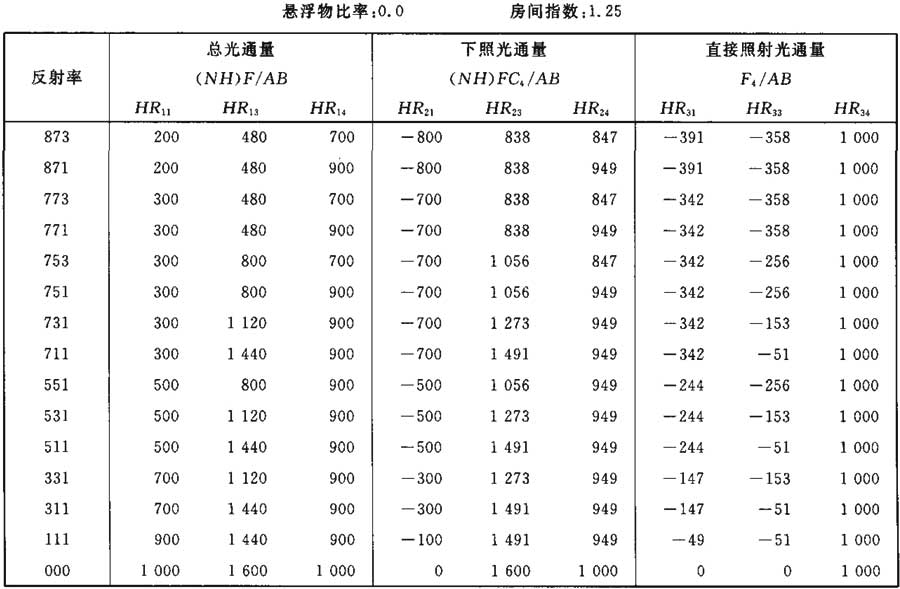

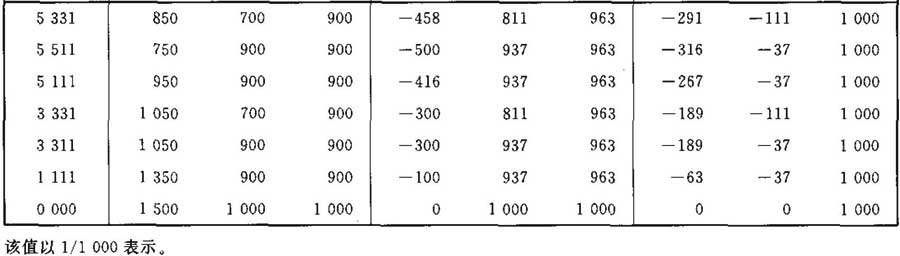

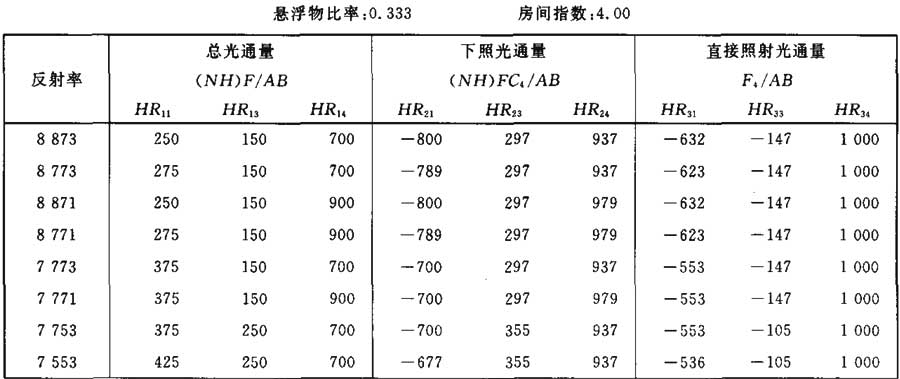

光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.1
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.2
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.3
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.4
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.5
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.6
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.7
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.8
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.9
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.10
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.11
光通量值(NH)F／AB (NH)FC4／AB F4／AB的計算系數表
表Ⅲ.12
表Ⅲ.13
表Ⅲ.14
表Ⅲ.15
表Ⅲ.16
表Ⅲ.17
表Ⅲ.18
表Ⅲ.19
表Ⅲ.20
表Ⅲ.21
表Ⅲ.22
表Ⅲ.23
表Ⅲ.24
附錄A 使用計算機的計算公式
A.1 工作面的直射光通量F4的計算

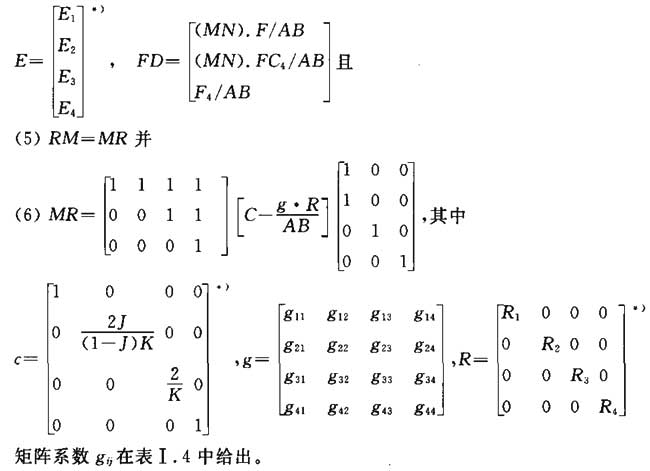

A.2 平均照度E1、E3和E4的計算
A.2.1 J≠0
(4)E＝RM·FD，其中
A.2.2 J＝0
同樣可使用公式(4)，但矩陣MR可簡化為：
A.3 直射光通量的計算
A.2的公式適用于FD、MR和E。
A.4 交換系數的計算

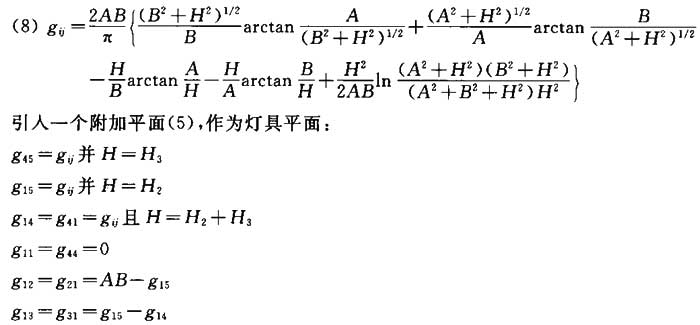

邊長為A和B，高度為H的長方體房間，兩個平行面的交換系數gij由以下公式給出：
附錄B 計算的數學背景
B.1 工作面上直接照射光通量的計算
假設燈具的光沿垂直軸呈錐形分布，下半球部分的光可近似用如下多項式表示：
(1)F＝p1u＋p2u2＋p3u3＋p4u4
其中
(2)u＝1—cosγ＝w／2π
w是圓錐形的立體角，γ是它的半頂角。
由此定義，燈具光強為：
代入(1)和(3)，逐步得出：
(4)i＝q1＋q2cosγ＋q3cos2γ＋q4cos3γ
(5)并q＝D·p
q和P分別為qj和pj的列矩陣，D是附錄A中公式2”給出的方矩陣。
多項式(4)可被解釋為由各分量部分組成。
(6)i＝1，i＝cosγ，i＝cos2γ，i＝cos3γ
包含權重因子q1，q2，q3，q4
在矩形一角之上的高度為1，并且具有(6)式的光強分布的燈具所發出的到以A和B為邊長的矩形內的光通量分別為Y1，Y2，Y3，Y4，可在附錄A的公式(3)中得到。
燈具從相同位置向相同矩形發出的光通量fu：
四個區域的光通量FC1，F(xiàn)C2，F(xiàn)C3，F(xiàn)C4為四個區域的數值u＝1／4，2／4，3／4和4／4的F值。
代入式(1)中的四個數值，產生四個線性公式。
(8)FC＝S·p
FC是累積區域光通量的列矩陣，S是附錄A公式(2″′)中給出的矩陣，反向代入式(8)，由公式(5)的得出：
(9)q＝D·S-1·FC
代入式(7)，導出
(10)fu＝Y(jié)·q＝y(tǒng)·D·S-1·FC
可寫作：
(11)fu＝GM1.FC1＋GM2.FC2＋GM3.FC3＋GM4.FC4，
其中[GM1 GM2 GM3 GM4]＝Y(jié)·D·S-1
系數GMj(幾何乘數)僅由(X，Y，H)決定，而FCj只由燈具的光度分布決定。在表Ⅰ中可查到(乘以1000)。
B.2 互反射
根據此前結論，認為有四個面與互反射有關：天花板(1)，中楣(2)，墻面(3)，和工作面(4)。

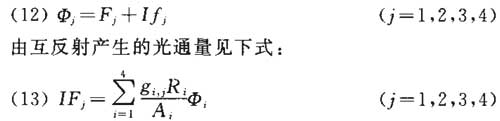

表面接收到的總光通量Φj等于直接輻射到表面的總光通量Fj，以及由互反射產生的光通量IFj的和。
式中：
gji＝gij＝表面和間的交換系數；
Ri＝表面的反射率；
Ai＝表面的面積。
當式(13)代入式(12)時，結果見如下公式：
(14)Φ＝F＋g·R·A-1·Φ
式中：
Φ＝列矩陣，系數Φj(j＝1，2，3，4)，
F＝列矩陣，系數Fj(j＝1，2，3，4)，
g＝(4，4)矩陣，系數gij(i＝1，2，3，4 j＝1，2，3，4)，
R＝4次對角矩陣，系數Ri(i＝1，2，3，4)且
A＝4次對角矩陣，系數Ai(i＝1，2，3，4)
(14)式可重新整理如下：
(15)F＝[1—g·R·A-1]·Φ
下面只考慮F12＝F1＋F2(F1與F2的和)的情況，而不單獨考慮F1和F2，那么原來的四個直射光通量減少為三個直射光通量。
假設總光通量Φ12＝Φ1＋Φ2在表面(1)和表面(2)上均勻分布，意味著天花板照度E1和中楣照度E2相等：E1＝E2。

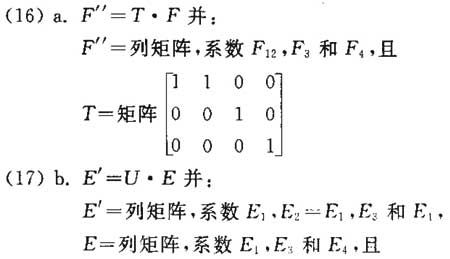

以上內容通過數學方法表示為：
將(16)式代入(15)式，得出：
(18)F″＝T[1—g·R·A-1]·Φ
注意到Φ＝A·E′＝A·U·E(18)也可寫作
(19)F″＝T[A—g·R]U·E
式中直射光通量的三個數值可以表示為三個平均照度。
代替這三個直射光通量，F(xiàn)12F3和F4線性組合也可以使用，例子如下：
F1′＝F12＋F3＋F4＝NM.F.為總光通量
F2′＝F3＋F4＝NM.FC4為下照光通量
F3′＝F4＝∑fu為工作面的直射光通量
如果F′是系數F1′、F2′、F3′的列矩陣，F(xiàn)′可通過F″與V相乘得到：
矩陣A—g·R包含有區域的尺寸。為建立表格，更好的辦法是使用數字?？赏ㄟ^將公式(21)兩邊分別除以區域值獲得，例如A4區域工作面：
矩陣MR的系數在表Ⅲ中給出，從公式(22)得出：
(23)E＝RM·FD其中RM＝MR-1
矩陣RM的系數在表Ⅱ中給出。
B.3 交換系數
交換系數的定義參見國際照明詞匯。

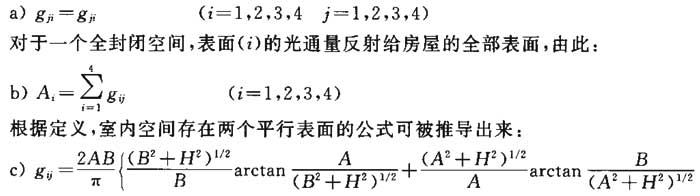

根據定義與互換法則得出：
式中的A和B是表面的邊長，H是表面之間的距離。
對于任意平面遵從如下定義：
d)gii＝0 (i＝1.4)

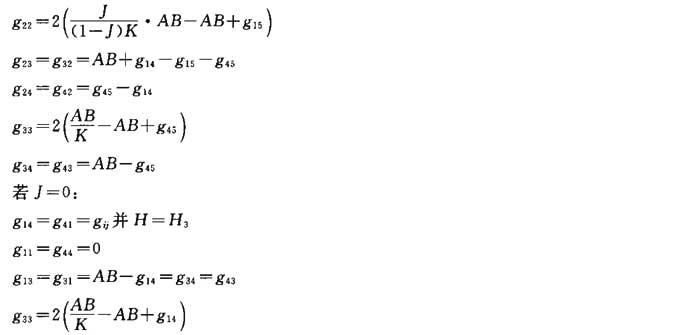

當作為輔助平面(5)引入燈具平面時，輔助系數g15；和g45可通過上式計算出來。當觀察以上四種表述時，要求的交換系數可作為g14，g15，g45，A1，A2，A3和A4的函數表示。
由此，交換系數可以作為g14，g15，g45，AB，J和K的函數表示。推導出的公式在A.4中給出。
