GB 50057-2010 建筑物防雷設計規范 （免費下載）
1 總 則
1.0.1 為使建(構)筑物防雷設計因地制宜地采取防雷措施，防止或減少雷擊建(構)筑物所發生的人身傷亡和文物、財產損失，以及雷擊電磁脈沖引發的電氣和電子系統損壞或錯誤運行，做到安全可靠、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于新建、擴建、改建建(構)筑物的防雷設計。
1.0.3 建(構)筑物防雷設計，應在認真調查地理、地質、土壤、氣象、環境等條件和雷電活動規律，以及被保護物的特點等的基礎上，詳細研究并確定防雷裝置的形式及其布置。
1.0.4 建(構)筑物防雷設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 對地閃擊 lightning flash to earth
雷云與大地(含地上的突出物)之間的一次或多次放電。
2.0.2 雷擊 lightning stroke
對地閃擊中的一次放電。
2.0.3 雷擊點 point of strike
閃擊擊在大地或其上突出物上的那一點。一次閃擊可能有多個雷擊點。
2.0.4 雷電流 lightning current
流經雷擊點的電流。
2.0.5 防雷裝置 lightning protection system(LPS)
用于減少閃擊擊于建(構)筑物上或建(構)筑物附近造成的物質性損害和人身傷亡，由外部防雷裝置和內部防雷裝置組成。
2.0.6 外部防雷裝置 external lightning protection system
由接閃器、引下線和接地裝置組成。
2.0.7 內部防雷裝置 internal lightning protection system
由防雷等電位連接和與外部防雷裝置的間隔距離組成。
2.0.8 接閃器 air-termination system
由攔截閃擊的接閃桿、接閃帶、接閃線、接閃網以及金屬屋面、金屬構件等組成。
2.0.9 引下線 down-conductor system
用于將雷電流從接閃器傳導至接地裝置的導體。
2.0.10 接地裝置 earth-termination system
接地體和接地線的總合，用于傳導雷電流并將其流散入大地。
2.0.11 接地體 earth electrode
埋入土壤中或混凝土基礎中作散流用的導體。
2.0.12 接地線 earthing conductor
從引下線斷接卡或換線處至接地體的連接導體；或從接地端子、等電位連接帶至接地體的連接導體。
2.0.13 直擊雷 direct lightning flash
閃擊直接擊于建(構)筑物、其他物體、大地或外部防雷裝置上，產生電效應、熱效應和機械力者。
2.0.14 閃電靜電感應 lightning electrostatic induction
由于雷云的作用，使附近導體上感應出與雷云符號相反的電荷，雷云主放電時，先導通道中的電荷迅速中和，在導體上的感應電荷得到釋放，如沒有就近泄入地中就會產生很高的電位。
2.0.15 閃電電磁感應 lightning electromagnetic induction
由于雷電流迅速變化在其周圍空間產生瞬變的強電磁場，使附近導體上感應出很高的電動勢。
2.0.16 閃電感應 lightning induction
閃電放電時，在附近導體上產生的雷電靜電感應和雷電電磁感應，它可能使金屬部件之間產生火花放電。
2.0.17 閃電電涌 lightning surge
閃電擊于防雷裝置或線路上以及由閃電靜電感應或雷擊電磁脈沖引發，表現為過電壓、過電流的瞬態波。
2.0.18 閃電電涌侵入 lightning surge on incoming services
由于雷電對架空線路、電纜線路或金屬管道的作用，雷電波，即閃電電涌，可能沿著這些管線侵入屋內，危及人身安全或損壞設備。
2.0.19 防雷等電位連接 lightning equipotential bonding(LEB)
將分開的諸金屬物體直接用連接導體或經電涌保護器連接到防雷裝置上以減小雷電流引發的電位差。
2.0.20 等電位連接帶 bonding bar
將金屬裝置、外來導電物、電力線路、電信線路及其他線路連于其上以能與防雷裝置做等電位連接的金屬帶。
2.0.21 等電位連接導體 bonding conductor
將分開的諸導電性物體連接到防雷裝置的導體。
2.0.22 等電位連接網絡 bonding network(BN)
將建(構)筑物和建(構)筑物內系統(帶電導體除外)的所有導電性物體互相連接組成的一個網。
2.0.23 接地系統 earthing system
將等電位連接網絡和接地裝置連在一起的整個系統。
2.0.24 防雷區 lightning protection zone(LPZ)
劃分雷擊電磁環境的區，一個防雷區的區界面不一定要有實物界面，如不一定要有墻壁、地板或天花板作為區界面。
2.0.25 雷擊電磁脈沖 lightning electromagnetic impulse(LEMP)
雷電流經電阻、電感、電容耦合產生的電磁效應，包含閃電電涌和輻射電磁場。
2.0.26 電氣系統 electrical system
由低壓供電組合部件構成的系統。也稱低壓配電系統或低壓配電線路。
2.0.27 電子系統 electronic system
由敏感電子組合部件構成的系統。
2.0.28 建(構)筑物內系統 internal system
建(構)筑物內的電氣系統和電子系統。
2.0.29 電涌保護器 surge protective device(SPD)
用于限制瞬態過電壓和分泄電涌電流的器件。它至少含有一個非線性元件。
2.0.30 保護模式 modes of protection
電氣系統電涌保護器的保護部件可連接在相對相、相對地、相對中性線、中性線對地及其組合，以及電子系統電涌保護器的保護部件連接在線對線、線對地及其組合。
2.0.31 最大持續運行電壓 maximum continuous operatingvoltage(Uc)
可持續加于電氣系統電涌保護器保護模式的最大方均根電壓或直流電壓；可持續加于電子系統電涌保護器端子上，且不致引起電涌保護器傳輸特性減低的最大方均根電壓或直流電壓。
2.0.32 標稱放電電流 nominal discharge current(In)
流過電涌保護器8／20μs電流波的峰值。
2.0.33 沖擊電流 impulse current(Iimp)
由電流幅值Ipeak、電荷Q和單位能量W／R所限定。
2.0.34 以Iimp試驗的電涌保護器 SPD tested with Iimp
耐得起10／350μs典型波形的部分雷電流的電涌保護器需要用Iimp電流做相應的沖擊試驗。
2.0.35 I 級試驗 class I test
電氣系統中采用 I 級試驗的電涌保護器要用標稱放電電流In、1.2／50μs沖擊電壓和最大沖擊電流Iimp做試驗。 I級試驗也可用 T1 外加方框表示，即
。
2.0.36 以In試驗的電涌保護器 SPD tested with In
耐得起8／20μs典型波形的感應電涌電流的電涌保護器需要用In電流做相應的沖擊試驗。
2.0.37 Ⅱ級試驗 class Ⅱ test
電氣系統中采用Ⅱ級試驗的電涌保護器要用標稱放電電流In、1.2／50μs沖擊電壓和8／20μs電流波最大放電電流Imax做試驗。Ⅱ級試驗也可用 T2 外加方框表示，即
。
2.0.38 以組合波試驗的電涌保護器 SPD tested with acombination wave
耐得起8／20μs典型波形的感應電涌電流的電涌保護器需要用Isc短路電流做相應的沖擊試驗。
2.0.39 Ⅲ 級試驗 class Ⅲ test
電氣系統中采用 Ⅲ 級試驗的電涌保護器要用組合波做試驗。組合波定義為由2Ω組合波發生器產生1.2／50μs開路電壓Uoc和8／20μs短路電流Isc。Ⅲ 級試驗也可用 T3 外加方框表示，即
。
2.0.40 電壓開關型電涌保護器 voltage switching type SPD
無電涌出現時為高阻抗，當出現電壓電涌時突變?yōu)榈妥杩?。通常采用放電間隙、充氣放電管、硅可控整流器或三端雙向可控硅元件做電壓開關型電涌保護器的組件。也稱“克羅巴型”電涌保護器。具有不連續的電壓、電流特性。
2.0.41 限壓型電涌保護器 voltage limiting type SPD
無電涌出現時為高阻抗，隨著電涌電流和電壓的增加，阻抗連續變小。通常采用壓敏電阻、抑制二極管作限壓型電涌保護器的組件。也稱“箝壓型”電涌保護器。具有連續的電壓、電流特性。
2.0.42 組合型電涌保護器 combination type SPD
由電壓開關型元件和限壓型元件組合而成的電涌保護器，其特性隨所加電壓的特性可以表現為電壓開關型、限壓型或電壓開關型和限壓型皆有。
2.0.43 測量的限制電壓 measured limiting voltage
施加規定波形和幅值的沖擊波時，在電涌保護器接線端子間測得的最大電壓值。
2.0.44 電壓保護水平 voltage protection level(Up)
表征電涌保護器限制接線端子間電壓的性能參數，其值可從優先值的列表中選擇。電壓保護水平值應大于所測量的限制電壓的最高值。
2.0.45 1.2／50μs沖擊電壓 1. 2／50μs voltage impulse
規定的波頭時間T1為1.2μs、半值時間T2為50μs的沖擊電壓。
2.0.46 8／20μs沖擊電流 8／20μs current impulse
規定的波頭時間T1為8μs、半值時間 T2為20μs的沖擊電流。

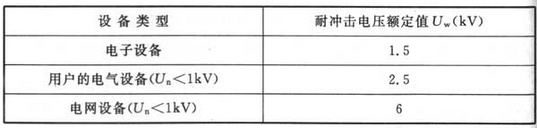

2.0.47 設備耐沖擊電壓額定值 rated impulse withstand voltage of equipment(Uw)
設備制造商給予的設備耐沖擊電壓額定值，表征其絕緣防過電壓的耐受能力。
2.0.48 插入損耗 insertion loss
電氣系統中，在給定頻率下，連接到給定電源系統的電涌保護器的插入損耗為電源線上緊靠電涌保護器接入點之后，在被試電涌保護器接入前后的電壓比，結果用dB表示。電子系統中，由于在傳輸系統中插入一個電涌保護器所引起的損耗，它是在電涌保護器插入前傳遞到后面的系統部分的功率與電涌保護器插入后傳遞到同一部分的功率之比。通常用dB表示。
2.0.49 回波損耗 return loss
反射系數倒數的模。以分貝(dB)表示。
2.0.50 近端串?dāng)_ near-end crosstalk(NEXT)
串?dāng)_在被干擾的通道中傳輸，其方向與產生干擾的通道中電流傳輸?shù)姆较蛳喾?。在被干擾的通道中產生的近端串?dāng)_，其端口通?？拷a(chǎn)生干擾的通道的供能端，或與供能端重合。
3 建筑物的防雷分類
3.0.1 建筑物應根據建筑物的重要性、使用性質、發生雷電事故的可能性和后果，按防雷要求分為三類。
3.0.2 在可能發生對地閃擊的地區，遇下列情況之一時，應劃為第一類防雷建筑物：
1 凡制造、使用或貯存火炸藥及其制品的危險建筑物，因電火花而引起爆炸、爆轟，會造成巨大破壞和人身傷亡者。
2 具有0區或20區爆炸危險場所的建筑物。
3 具有1區或21區爆炸危險場所的建筑物，因電火花而引起爆炸，會造成巨大破壞和人身傷亡者。
3.0.3 在可能發生對地閃擊的地區，遇下列情況之一時，應劃為第二類防雷建筑物：
1 國家級重點文物保護的建筑物。
2 國家級的會堂、辦公建筑物、大型展覽和博覽建筑物、大型火車站和飛機場、國賓館，國家級檔案館、大型城市的重要給水泵房等特別重要的建筑物。
注：飛機場不含停放飛機的露天場所和跑道。
3 國家級計算中心、國際通信樞紐等對國民經濟有重要意義的建筑物。
4 國家特級和甲級大型體育館。
5 制造、使用或貯存火炸藥及其制品的危險建筑物，且電火花不易引起爆炸或不致造成巨大破壞和人身傷亡者。
6 具有1區或21區爆炸危險場所的建筑物，且電火花不易引起爆炸或不致造成巨大破壞和人身傷亡者。
7 具有2區或22區爆炸危險場所的建筑物。
8 有爆炸危險的露天鋼質封閉氣罐。
9 預計雷擊次數大于0.05次／a的部、省級辦公建筑物和其他重要或人員密集的公共建筑物以及火災危險場所。
10 預計雷擊次數大于0.25次／a的住宅、辦公樓等一般性民用建筑物或一般性工業建筑物。
3.0.4 在可能發生對地閃擊的地區，遇下列情況之一時，應劃為第三類防雷建筑物：
1 省級重點文物保護的建筑物及省級檔案館。
2 預計雷擊次數大于或等于0.01次／a，且小于或等于0.05次／a的部、省級辦公建筑物和其他重要或人員密集的公共建筑物，以及火災危險場所。
3 預計雷擊次數大于或等于0.05次／a，且小于或等于0.25次／a的住宅、辦公樓等一般性民用建筑物或一般性工業建筑物。
4 在平均雷暴日大于15d／a的地區，高度在15m及以上的煙囪、水塔等孤立的高聳建筑物；在平均雷暴日小于或等于15d／a的地區，高度在20m及以上的煙囪、水塔等孤立的高聳建筑物。
4 建筑物的防雷措施
5 防雷裝置
6 防雷擊電磁脈沖
附錄A 建筑物年預計雷擊次數
A.0.1 建筑物年預計雷擊次數應按下式計算：
式中：N——建筑物年預計雷擊次數（次/a）；
k——校正系數，在一般情況下取1；位于河邊、湖邊、山坡下或山地中土壤電阻率較小處、地下水露頭處、土山頂部、山谷風口等處的建筑物，以及特別潮濕的建筑物去1.5；金屬屋面沒有接地的磚木結構建筑物取1.7；位于山頂上或曠野的孤立建筑物取2；
——建筑物所處地區雷擊大地的年平均密度（次/km2/a）；
——與建筑物截收相同雷擊次數的等效面積（km2）。
A.0.2 雷擊大地的年平均密度，首先應按當?shù)貧庀笈_、站資料確定；若無此資料，可按下式計算：
式中：
——年平均雷暴日，根據當?shù)貧庀笈_、站資料確定（d/a）。
A.0.3 與建筑物截收相同雷擊次數的等效面積應為其實際平面積向外擴大后的面積。其計算方法應符合下列規定：
1 當建筑物的高度小于100m時，其每邊的擴大寬度和等效面積應按下列公式計算(圖A.0.3)：
式中：D——建筑物每邊的擴大寬度；
L、W、H——分別為建筑物的長、寬、高。

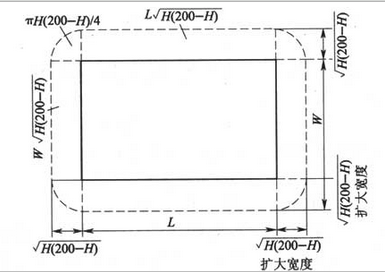

圖A.0.3 建筑物的等效面積
注：建筑物平面面積擴大后的等效面積如圖A.0.3中周邊虛線所包圍的面積。
2 當建筑物的高度小于100m，同時其周邊在2D范圍內有等高或比它低的其他建筑物，這些建筑物不在所考慮建筑物以hr＝100(m)的保護范圍內時按式(A.0.3-2)算出的Ae可減去(D／2)×(這些建筑物與所考慮建筑物邊長平行以米計的長度總和)×10-6(km2)。
當四周在2D范圍內都有等高或比它低的其他建筑物時，其等效面積可按下式計算：
3 當建筑物的高度小于100m，同時其周邊在2D范圍內有比它高的其他建筑物時，按式(A.0.3-2)算出的等效面積可減去D×(這些建筑物與所考慮建筑物邊長平行以米計的長度總和)×10-6(km2)。
當四周在2D范圍內都有比它高的其他建筑物時，其等效面積可按下式計算：
4 當建筑物的高度等于或大于100m時，其每邊的擴大寬度應按等于建筑物的高度計算；建筑物的等效面積應按下式計算：
5 當建筑物的高度等于或大于100m，同時其周邊在2H范圍內有等高或比它低的其他建筑物，且不在所確定建筑物以滾球半徑等于建筑物高度的保護范圍內時，按式(A.0.3-5)算出的等效面積可減去(H／2)×(這些建筑物與所確定建筑物邊長平行以米計的長度總和)×10-6(km2)。
當四周在2H范圍內都有等高或比它低的其他建筑物時，其等效面積可按下式計算：
6 當建筑物的高度等于或大于100m，同時其周邊在2H范圍內有比它高的其他建筑物時，按式(A.0.3-5)算出的等效面積可減去H×(這些其他建筑物與所確定建筑物邊長平行以米計的長度總和)×10-6(km2)。
當四周在2H范圍內都有比它高的其他建筑物時，其等效面積可按式(A.0.3-4)計算。
7 當建筑物部位的高不同時，應沿建筑物周邊逐點算出最大擴大寬度，其等效面積應按每點最大擴大寬度外端的連接線所包圍的面積計算。
附錄B 建筑物易受雷擊的部位
B.0.1 平屋面或坡度不大于1／10的屋面，檐角、女兒墻、屋檐應為其易受雷擊的部位(圖B. 0.1)。
圖B.0.1 建筑物易受雷擊的部位（一）
注：——表示易受雷擊部位，_ _ 表示不易受雷擊的屋脊或屋檐，
o表示雷擊率最高部位。
B.0.2 坡度大于1／10且小于1／2的屋面，屋角、屋脊、檐角、屋檐應為其易受雷擊的部位(圖B.0.2)。
圖B.0.2 建筑物易受雷擊的部位（二）
注：——表示易受雷擊部位，o表示雷擊率最高部位。
B.0.3 坡度不小于1／2的屋面，屋角、屋脊、檐角應為其易受雷擊的部位(圖B.0.3)。
圖B.0.3 建筑物易受雷擊的部位（三）
注：——表示易受雷擊部位 ，_ _ 表示不易受雷擊的屋脊或屋檐，o表示雷擊率最高部位。
B.0.4 對圖B.0.2和圖B.0.3，在屋脊有接閃帶的情況下，當屋檐處于屋脊接閃帶的保護范圍內時，屋檐上可不設接閃帶。
附錄C 接地裝置沖擊接地電阻與工頻接地電阻的換算
C.0.1 接地裝置沖擊接地電阻與工頻接地電阻的換算，應按下式計算：
式中：R~——接地裝置各支線的長度取值小于或等于接地體的有效長度
，或者有支線大于
而取其等于
時的工頻接地電阻（Ω）；
A——換算系數，其值宜按圖C.0.1確定；
——所要求的接地裝置沖擊接地電阻（Ω）。

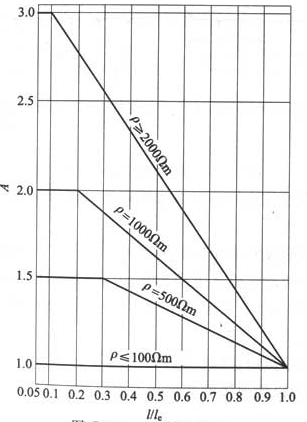

圖C.0.2 換算系數A
注：l為接地體最長支線的實際長度，其計量與
類同；當l大于
時，取其等于
C.0.2 接地體的有效長度應按下式計算：
式中：
——接地體的有效長度，應按圖C.0.2計量；
——敷設接地體處的土壤電阻率（Ωm）。

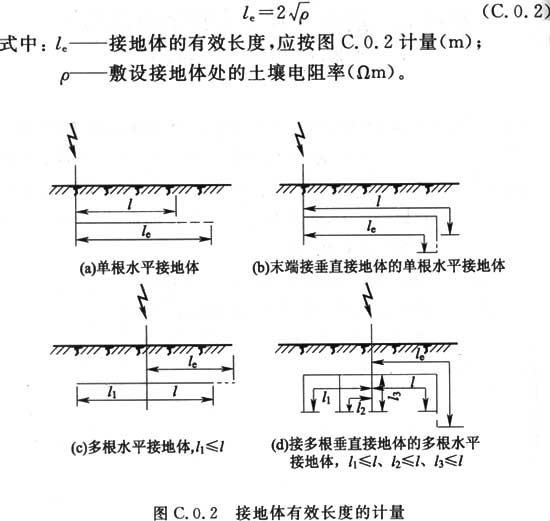

圖C.0.2 接地體有效長度的計量
C.0.3 環繞建筑物的環形接地體應按下列方法確定沖擊接地電阻：
1 當環形接地體周長的一半大于或等于接地體的有效長度時，引下線的沖擊接地電阻應為從與引下線的連接點起沿兩側接地體各取有效長度的長度算出的工頻接地電阻，換算系數應等于1。
2 當環形接地體周長的一半小于有效長度時，引下線的沖擊接地電阻應為以接地體的實際長度算出的工頻接地電阻再除以換算系數。
C.0.4 與引下線連接的基礎接地體，當其鋼筋從與引下線的連接點量起大于20m時，其沖擊接地電阻應為以換算系數等于1和以該連接點為圓心、20m為半徑的半球體范圍內的鋼筋體的工頻接地電阻。
附錄D 滾球法確定接閃器的保護范圍
D.0.1 單支接閃桿的保護范圍應按下列方法確定(圖D.0.1)：

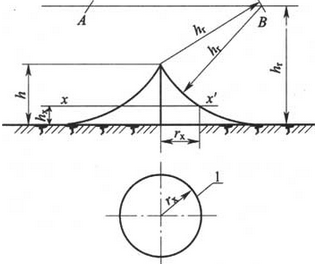

圖D.0.1 單支接閃桿的保護范圍
1-
平面上保護范圍的截面
1 當接閃桿高度h小于或等于hr時：
1)距地面hr處作一平行于地面的平行線。
2)以桿尖為圓心，hr為半徑作弧線交于平行線的A、B兩點。
3)以A、B為圓心，hr為半徑作弧線，弧線與桿尖相交并與地面相切。弧線到地面為其保護范圍。保護范圍為一個對稱的錐體。
4)接閃桿在hx高度的
平面上和地面上的保護半徑，應按下列公式計算：
式中：rx——接閃桿在hx高度的
平面上的保護半徑；
hr——滾球半徑，按本規范表6.2.1和第4.5.5條的規定取值；
hx——被保護物的高度；
r0——接閃桿在地面上的保護半徑。
2 當接閃桿高度h大于hr時，在接閃桿上取高度等于hr的一點代替單支接閃桿桿尖作為圓心。其余的做法應符合本條第1款的規定。式(D.0.1-1)和式(D.0.1-2)中的h用hr代入。
D.0.2 兩支等高接閃桿的保護范圍，在接閃桿高度h小于或等于hr的情況下，當兩支接閃桿距離D大于或等于
時，應各按單支接閃桿所規定的方法確定；當D小于
時，應按下列方法確定(圖D.0.2)：
1 AEBC外側的保護范圍，應按單支接閃桿的方法確定。
2 C、E點應位于兩桿間的垂直平分線上。在地面每側的最小保護寬度應按下式計算：
3 在AOB軸線上，距中心線任一距離x處，其在保護范圍上邊線上的保護高度應按下式計算：
該保護范圍上邊線是以中心線距地面hr的一點
為圓心，以
為半徑所做的圓弧AB。
4 兩桿間AEBC內的保護范圍，ACO部分的保護范圍應按下列方法確定：
1)在任一保護高度hx和C點所處的垂直平面上，應以hx作為假想接閃桿，并應按單支接閃桿的方法逐點確定(圖D.0.2中1-1剖面圖)。
2)確定BCO、AEO、BEO部分的保護范圍的方法與ACO部分的相同。

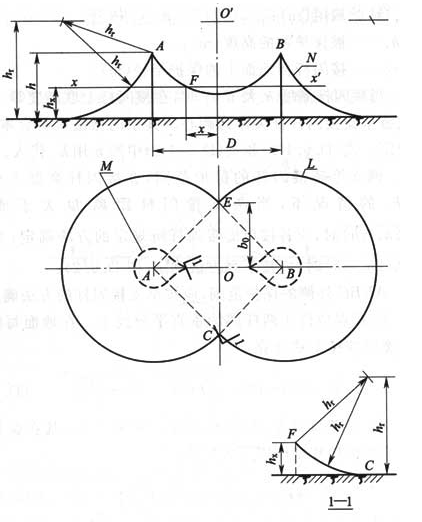

圖D.0.2 兩支等高接閃桿的保護范圍
L——地面上保護范圍的截面；M—
平面上保護范圍的截面；
N—AOB軸線的保護范圍
5 確定
平面上的保護范圍截面的方法。以單支接閃桿的保護半徑rx為半徑，以A、B為圓心作弧線與四邊形AEBC相交；以單支接閃桿的(r0—rx)為半徑，以E、C為圓心作弧線與上述弧線相交(圖D.0.2中的粗虛線)。
D.0.3 兩支不等高接閃桿的保護范圍，在A接閃桿的高度h1和B接閃桿的高度h2均小于或等于hr的情況下，當兩支接閃桿距離D大于或等于
時，應各按單支接閃桿所規定的方法確定；當D小于
時，應按下列方法確定(圖D.0.3)：

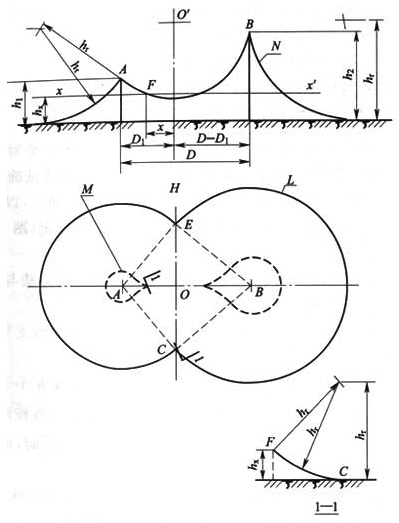

圖D.0.3 兩支不等高接閃桿的保護范圍
L—地面上保護范圍的截面；M—
平面上保護范圍的截面；
N-AOB軸線的保護范圍
1 AEBC外側的保護范圍應按單支接閃桿的方法確定。
2 CE線或H
線的位置應按下式計算：
3 在地面每側的最小保護寬度應按下式計算：
4 在AOB軸線上，A、B間保護范圍上邊線位置應按下式計算:
式中：x——距CE線或
線的距離。
該保護范圍上邊線是以
線上距地面
的一點
為圓心，以
為半徑所作的圓弧AB。
5 兩桿間AEBC內的保護范圍，ACO與AEO是對稱的，BCO與BEO是對稱的，ACO部分的保護范圍應按下列方法確定：
1)在任一保護高度hx和C點所處的垂直平面上，以hx作為假想接閃桿，按單支接閃桿的方法逐點確定(圖D.0.3的1-1剖面圖)。
2)確定AEO、BCO、BEO部分的保護范圍的方法與ACO部分相同。
6 確定
平面上的保護范圍截面的方法應與兩支等高接閃桿相同。
D.0.4 矩形布置的四支等高接閃桿的保護范圍，在h小于或等于hr的情況下，當D3大于或等于
時，應各按兩支等高接閃桿所規定的方法確定；當D3小于
時，應按下列方法確定(圖D.0.4)：
1 四支接閃桿外側的保護范圍應各按兩支接閃桿的方法確定。
2 B、E接閃桿連線上的保護范圍見圖D.0.4中1-1剖面圖，外側部分應按單支接閃桿的方法確定。兩桿間的保護范圍應按下列方法確定：
1)以B、E兩桿桿尖為圓心、hr為半徑作弧線相交于O點，以O(shè)點為圓心、hr為半徑作弧線，該弧線與桿尖相連的這段弧線即為桿間保護范圍。
2)保護范圍最低點的高度h0應按下式計算：

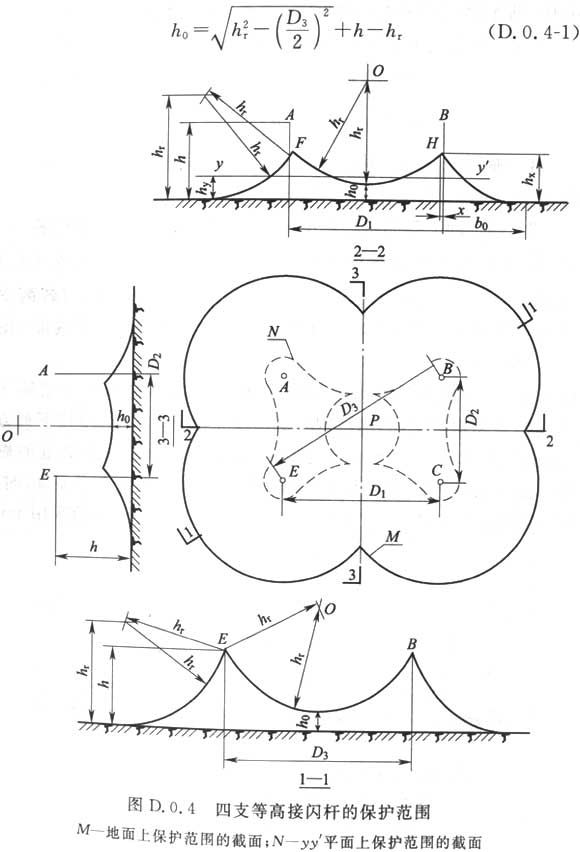

3 圖D. 0.4中2-2剖面的保護范圍，以P點的垂直線上的O點(距地面的高度為hr+h0)為圓心、hr為半徑作弧線，與B、C和A、E兩支接閃桿所作的在該剖面的外側保護范圍延長弧線相交于F、H點。
F點(H點與此類同)的位置及高度可按下列公式計算：
4 確定圖D.0.4中3-3剖面保護范圍的方法應符合本條第3款的規定。
5 確定四支等高接閃桿中間在h0至h之間于hy高度的
平面上保護范圍截面的方法為以P點（距地面的高度為hr+h0）為圓心、
為半徑作圓或弧線，與各兩支接閃桿在外側所作的保護范圍載面組成該保護范圍截面(圖D.0. 4中虛線)。

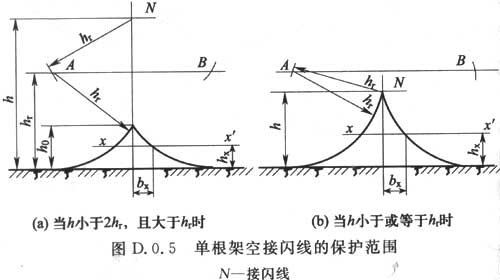

D.0.5 單根接閃線的保護范圍，當接閃線的高度h大于或等于2hr時，應無保護范圍；當接閃線的高度h小于2hr時，應按下列方法確定(圖D.0.5)。確定架空接閃線的高度時應計及弧垂的影響。在無法確定弧垂的情況下，當?shù)雀咧еg的距離小于120m時架空接閃線中點的弧垂宜采用2m，距離為120m～150m時宜采用3m。
1 距地面hr處作一平行于地面的平行線。
2 以接閃線為圓心、hr為半徑，作弧線交于平行線的A、B兩點。
3 以A、B為圓心，hr為半徑作弧線，該兩弧線相交或相切，并與地面相切?；【€至地面為保護范圍。
4 當h小于2hr且大于hr時，保護范圍最高點的高度應按下式計算：
h0=2hr-h(D.0.5-1)
5 接閃線在hx高度的
平面上的保護寬度，應按下式計算：
式中：
——接閃線在
高度的
平面上的保護寬度；
h——接閃線的高度；
——滾球半徑，按本規范表6.2.1和第4.5.5條的規定取值；
——被保護物的高度。
6 接閃線兩端的保護寬度應按單支接閃桿的方法確定。
D.0.6 兩根等高接閃線的保護范圍應按下列方法確定：
1 在接閃線高度h小于或等于hr的情況下，當D大于或等于
時，應各按單根接閃線所規定的方法確定；當D小于
時，應按下列方法確定(圖D.0.6-1)：

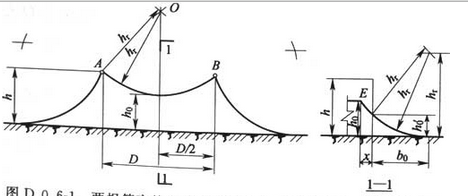

圖D.0.6-1 兩根等高接閃線在高度h小于或等于
時的保護范圍
1)兩根接閃線的外側，各按單根接閃線的方法確定。
2)兩根接閃線之間的保護范圍按以下方法確定：以A、B兩接閃線為圓心，hr為半徑作圓弧交于O點，以O(shè)點為圓心、hr為半徑作弧線交于A、B點。
3)兩根接閃線之間保護范圍最低點的高度按下式計算：
4)接閃線兩端的保護范圍按兩支接閃桿的方法確定，但在中線上h0線的內移位置按以下方法確定(圖D.0.6-1中1-1剖面)：以兩支接閃桿所確定的保護范圍中最低點的高度
作為假想接閃桿，將其保護范圍的延長弧線與h0線交于E點。內移位置的距離也可按下式計算：
式中：b0 ——按式(D.0.2-1)計算。
2 在接閃線高度h小于2hr且大于hr，接閃線之間的距離D小于2hr，且大于
的情況下，應按下列方法確定(圖D. 0.6-2)：
1)距地面hr處作一與地面平行的線。
2)以A、B兩接閃線為圓心，hr為半徑作弧線交于O點并與平行線相交或相切于C、E點。
3)以O(shè)點為圓心、hr為半徑作弧線交于A、B點。
4)以C、E為圓心，hr為半徑作弧線交于A、B并與地面相切。
5)兩根接閃線之間保護范圍最低點的高度按下式計算：
6)最小保護寬度bm位于hr高處，其值按下式計算：

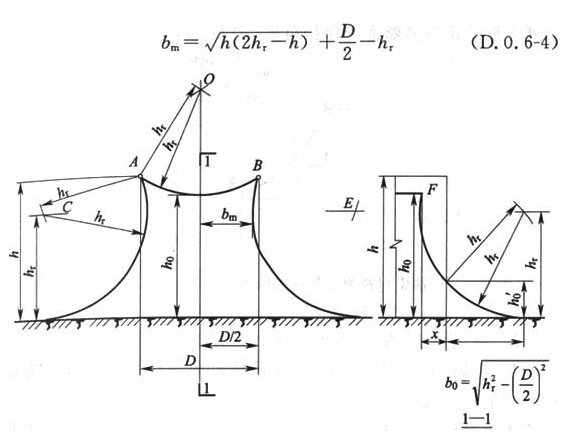

圖D.0.6-2 兩根等高接閃線在高度h小于2
時的保護范圍
7)接閃線兩端的保護范圍按兩支高度hr的接閃桿確定，但在中線上h0線的內移位置按以下方法確定(圖D.0.6-2的1-1剖面)：以兩支高度hr的接閃桿所確定的保護范圍中點最低點的高度
作為假想接閃桿，將其保護范圍的延長弧線與h0線交于F點。內移位置的距離也可按下式計算：
D.0.7 本規范圖D.0.1～圖D.0.5、圖D.0.6-1和圖D. 0.6-2中所畫的地面也可是位于建筑物上的接地金屬物、其他接閃器。當接閃器在地面上保護范圍的截面的外周線觸及接地金屬物、其他接閃器時，各圖的保護范圍均適用于這些接閃器；當接地金屬物、其他接閃器是處在外周線之內且位于被保護部位的邊沿時，應按下列方法確定所需斷面的保護范圍(圖D.0.7)：
圖D.0.7 確定建筑物上任兩接閃器在所需斷面上的保護范圍
A___接閃器；B_____接地金屬物或接閃器
1 應以A、B為圓心、hr為半徑作弧線相交于O點。
2 應以O(shè)點為圓心、hr為半徑作弧線AB，弧線AB應為保護范圍的上邊線。
本規范圖D.0.1～圖D.0.5、圖D.0.6-1和圖D.0.6-2中用接閃器在“地面上保護范圍的截面”的外周線觸及的是屋面時，各圖的保護范圍仍有效，但外周線觸及的屋面及其外部得不到保護,內部得到保護。
附錄E 分流系數KC
E.0.1 單根引下線時，分流系數應為1；兩根引下線及接閃器不成閉合環的多根引下線時，分流系數可為0.66，也可按本規范圖
E.0.2 當采用網格型接閃器、引下線用多根環形導體互相連接、接地體采用環形接地體，或利用建筑物鋼筋或鋼構架作為防雷裝置時，分流系數宜按圖E.0.2確定。

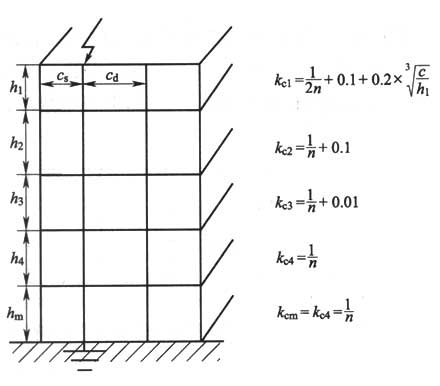

圖E.0.2 分流系數
（2）
注：1
~
為連接引下線各環形導體或各層地面金屬體之間的距離，
、
為某引下線頂雷擊點至兩側最近引下線之間的距離，計算式中的c取二者較小值，n為建筑物周邊和內部引下線的根數且不少于4根，c和
取值范圍在3m~20m。
2 本圖適用于單層至高層建筑物。
E.0.3 在接地裝置相同的情況下，即采用環形接地體或各引下線設獨自接地體且其沖擊接地電阻相近，按圖E.0.1和圖E.0.2確定的分流系數不同時，可取較小者。
E.0.4 單根導體接閃器按兩根引下線確定時，當各引下線設獨自的接地體且各獨自接地體的沖擊接地電阻與鄰近的差別不大于2倍時，可按圖E.0.4計算分流系數；若差別大于2倍時，分流系數應為1。
圖E.0.4 分流系數
（3）
附錄F 雷 電 流
F.0.1 閃電中可能出現的三種雷擊見圖F. 0.1-1，其參量應按表F.0.1-1～表F.0.1-4的規定取值。雷擊參數的定義應符合圖F. 0.1-2的規定。

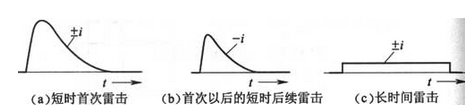

圖F.0.1-1 閃電中可能出現的三種雷擊
圖F.0.1-2雷擊參數定義
注：1 短時雷擊電流波頭的平均陡度（average steepness pf the front of short stroke current）是在時間間隔（
-
）內電流的平均變化率，即用該時間間隔的起點電流與末尾電流之差[i（
）-i（
）]除以（
-
）[見圖F.0.1-2(a）]。
2短時雷擊電流的波頭時間T1（front time of short storke current T1)是一規定參數，定義為電流達到10%和90%幅值電流之間的時間間隔乘以1.25，見圖F.0.1-2（a）。
3短時雷擊電流的規定原點
（virtual origin of short stroke current
)是連接雷擊電流波頭10%和90%參考點的延長直線與時間橫坐標相交的點，它位于電流達到10%幅值電流時之前0.1
處，見圖F.0.1-2（a）。
4短時雷擊電流的半值時間
（time to half value of short stroke current
)是一規定參數，定義為規定原點
與電流降至幅值一半之間的時間間隔，見圖F.0.1-2（a）。

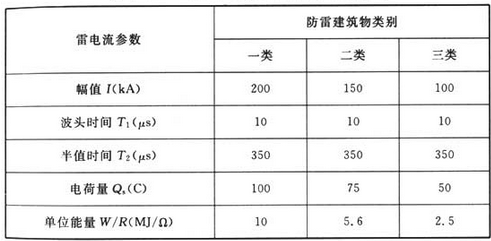

表F.0.1-1 首次正極性雷擊的雷電流參量
表F.0.1-2首次負極性雷擊的雷電流參量

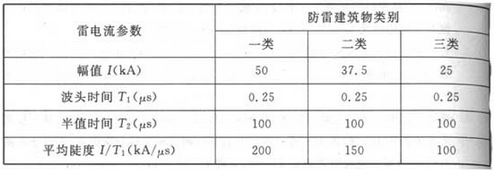

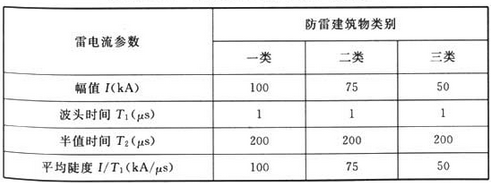

表F.0.1-3 首次負極性以后雷擊的雷電流參量

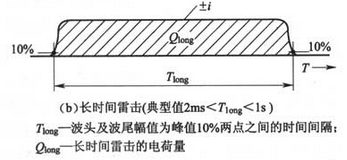

表F.0.1-4 長時間雷擊的雷電流參量
注：平均電流I
/T。
附錄G 環路中感應電壓和電流的計算
G.0.1 格柵形屏蔽建筑物附近遭雷擊時，在LPZ1區內環路的感應電壓和電流(圖G.0.1)在LPZ1區，其開路最大感應電壓宜按下式計算：
式中：
——環路開路最大感應電壓（V）；
——真空的磁導系數，其值等于4π×
（V·s）/（A·m）；
b——環路的寬；
l——環路的長；
——LPZ1區內最大的磁場強度（A/m），按本規范式（6.3.2-2）計算；
——雷電流的波頭時間。

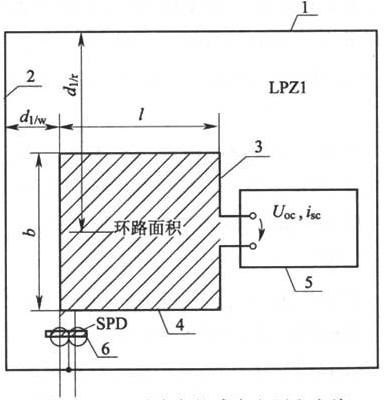

圖G.0.1 環路中的感應電壓和電流
1-屋頂；2-墻；3-電力線路；4-信號路線；5-信號設備；6-等電位連接帶
注：1 當環路不是矩形時，應轉換為相同環路面積的矩形環路；
2 圖中的電力線路或信號線路也可是鄰近的兩端做了等電位連接的金屬物。
若略去導線的電阻(最壞情況)，環路最大短路電流可按下式計算：
式中：
——最大短路電流（A）；
L——環路的自電感（H），矩形環路的自電感可按公式（G.0.1-3）計算。
矩形環路的自電感可按下式計算：
式中：r——環路導體的半徑。
G.0.2 格柵形屏蔽建筑物遭直接雷擊時，在LPZ1區內環路的感應電壓和電流(圖G.0.1)在LPZ1區Vs空間內的磁場強度H1應按本規范式(6.3.2-8)計算。根據圖G.0.1所示無屏蔽線路構成的環路，其開路最大感應電壓宜按下式計算：
式中：
——環路至屏蔽墻的距離，根據本規范式（6.3.2-9）或式（6.3.2-10）計算，
等于或大于
；
——環路至屏蔽屋頂?shù)钠骄嚯x（m）；
——LPZ0A區內的雷電流最大值（A）；
——形狀系數（1/
），取
=0.01（1/
）；
——格柵形屏蔽的網格寬。
若略去導線的電阻（最壞情況），最大短路電流可按下式計算：
G.0.3 在LPZn區(n等于或大于2)內環路的感應電壓和電流在LPZn區Vs空間內的磁場強度Hn看成是均勻的情況下(見本規范圖6.3.2-2)，圖G.0.1所示無屏蔽線路構成的環路，其最大感應電壓和電流可按式(G.0.1-1)和式(G.0.1-2)計算，該兩式中的H1／max應根據本規范式(6.3.2-2)或式(6.3.2-11)計算出的Hn／max代入。式(6.3.2-2)中的H1用Hn／max代入，H0用H（n-1）／max代入。
附錄H 電纜從戶外進入戶內的屏蔽層截面積
H.0.1 在屏蔽線路從室外LPZOA或LPZOB區進入LPZ1區的情況下，線路屏蔽層的截面應按下式計算：
式中：
——線路屏蔽層的截面（mm2）；
——流入屏蔽層的雷電流（kA），按本規范式(4.2.4-7)計算，計算中的雷電流按本規范表F.0.1-1的規定取值；
——屏蔽層的電阻率（Ωm），20°C時鐵為138×
Ωm，銅為17.24×
Ωm；
——線路長度，按本附錄表H.0.1-1的規定取值，
——電纜所借的電氣或電子系統的耐沖擊電壓額定值（kV），設備按本附錄表H.0.1-2的規定取值，路線岸本附錄表H.0.1-3的規定取值。

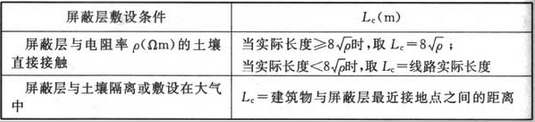

表H.0.1-1 按屏蔽層敷設條件確定的線路長度
表H.0.1-2 設備的耐沖擊電壓額定值
表H.0.1-3 電纜絕緣的耐沖擊電壓額定值
H.0.2 當流入線路的雷電流大于按下列公式計算的數值時，絕緣可能產生不可接受的溫升：
對屏蔽線路：
對無屏蔽的線路：
式中：
——流入無屏蔽線路的總雷電流（kA）；
——線路導線的根數；
——每根導線的截面（mm2）。
H.0.3 本附錄也適用于用鋼管屏蔽的線路，對此，式(H.0.1)和式(H.0.2-1)中的Sc為鋼管壁厚的截面。
