GB/T 7409.2-1997 同步電機勵磁系統 電力系統研究用模型 （完整版）
1 適用范圍
1 適用范圍
本標準規定的勵磁系統模擬簡圖及相應的數學模型，以及其中包括的參數和變量的術語定義適用于電力系統穩定性研究。
所使用術語的定義已在GB／T 7.409.1——1997中給出。

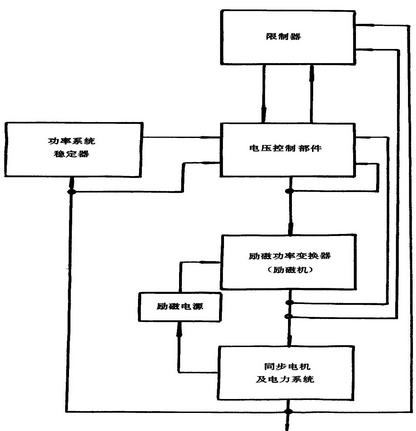

圖1 同步電機勵磁系統（虛線框內部分）通用框圖
2 勵磁機分類――圖示法及穩定性研究的數學模型
2.1 直流勵磁機
近年來，雖然新機組已很少采用直流勵磁機，但還有許多運行中的同步電機裝有這類勵磁機。圖2就是一種采用它勵繞組的直流勵磁機簡圖，圖3表示該直流勵磁機的模型。模型中用術語KE來描述自勵勵磁機的特性。注意：采用它勵勵磁機時KE=1。

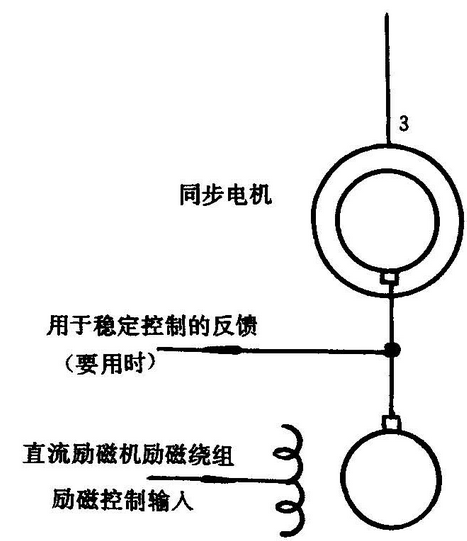

圖2 采用一個它勵繞組的直流勵磁機
勵磁控制采用下列幾種形式：
——電-機械式操作的變阻器；
——電動機操作變阻器；
——周期性接通和短路磁場的分流電路；
——采用輔助的他勵磁場電源，起增、減磁作用；
——利用在磁場繞組中串聯交磁放大機，起增減磁作用。
考慮機組裝直流勵磁機的幾率減小和重要程度，對上述勵磁控制形式，統一用圖3的簡圖描述即可滿足要求。

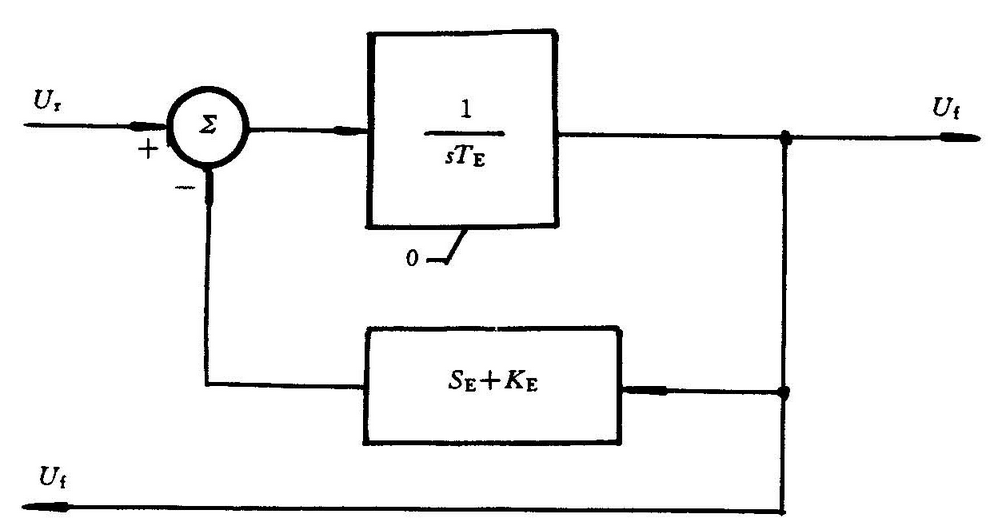

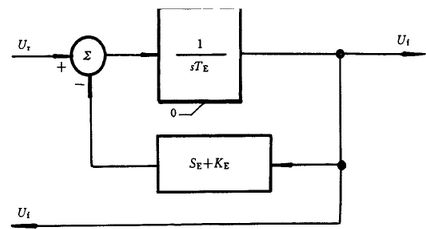

圖3 與圖2相對應的模型
2.2 交流勵磁機
交流勵磁機，利用交流發電機帶靜止或旋轉整流器，給同步電機提供勵磁電流。采用可控的或不可控的整流器。采用不可控整流器時，可通過一個或多個交流勵磁機磁場繞組去控制整流器輸出。
分清提供交流勵磁機磁場電流的電源，是模擬該勵磁機的基礎。該電源可為輔助副勵磁機，也可為電壓或復合靜止電源。
圖4表示交流勵磁機帶不可控靜止整流器的簡圖。由交流發電機供給靜止整流器電源，整流器的輸出經電刷和滑環給同步發電機的磁場繞組。勵磁機的旋轉磁場繞組到勵磁控制設備也是通過滑環和電刷進行電聯接的。
圖4 帶不可控靜止整流器的交流勵磁機

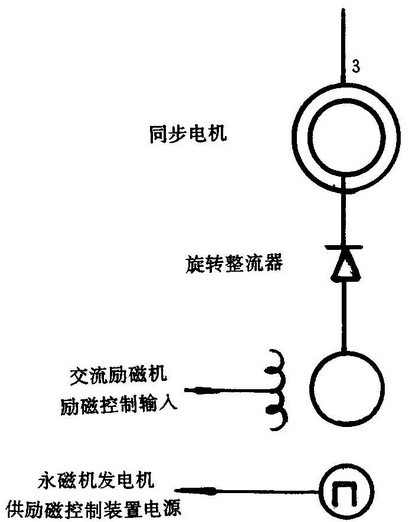

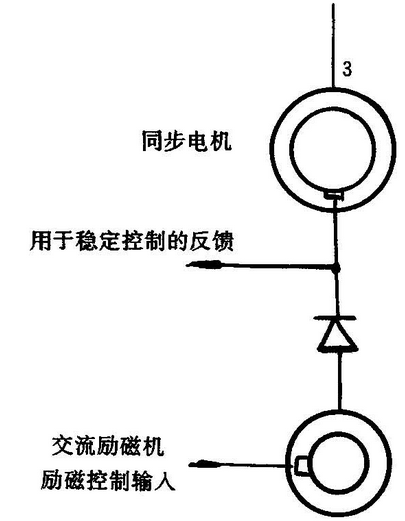

圖5表示交流勵磁機(無刷勵磁機)帶不可控旋轉整流器和永磁式輔助勵磁機的簡圖，勵磁控制設備的電源由永磁機提供。整流器和交流勵磁機的電樞與同步電機同軸旋轉，旋轉整流器的輸出不需用滑環或電刷，而直接與同步電機的磁場繞組聯接。
圖5 帶不可控旋轉整流器的交流勵磁機（無刷勵磁機）

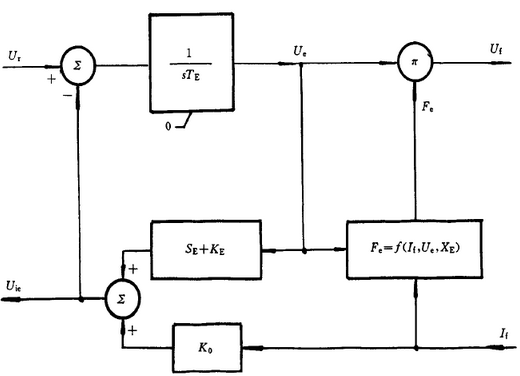

圖6 交流勵磁機詳細模型
交流勵磁機的模擬，如圖6所示。該圖用以描述勵磁機帶負載時的穩態和瞬態特性(在某些情況下考慮到瞬時負載影響，需用更詳細的模型)。
圖7 交流勵磁機簡化模型圖
交流勵磁機的簡化模型見圖7。用負載的飽和曲線雖然只能描述其穩態負載特性，但可以滿足許多研究的要求。還應指出，采用簡化的模型不可能獲得全部數據。
2.3 電勢源靜止勵磁機
電勢源靜止勵磁機采用整流變壓器，電源取自裝在與同步電機同軸的輔助發電機或取自與主發電機電壓無關的輔助母線或取自同步電機的輸出端。后者稱作自并勵靜止勵磁系統，取該系統的電壓變量進行性能描述和模擬。這種系統的簡化表示法，如圖8所示。
可控整流裝置采用全控橋，也可采用一半可控硅、一半二極管的半控橋。常常通過控制觸發角，可限制所給出電壓UP+UP的絕對值。半控橋線路不能逆變，Up-的值等于零。
最常用的可控整流橋只允許正向勵磁電流通過。若同步電機端擾動引起負的磁場電流，圖9的計算機模型對此就不再是有效的了，在這種情況下，同步電機磁場繞組的電壓不再受調節器的控制，而決定于其他因素，這不在本文范圍內論述。
對正向和負向電流都允許的設備，只能在特殊條件下使用。在上述條件下，圖9為適用于這種系統的計算機模型。

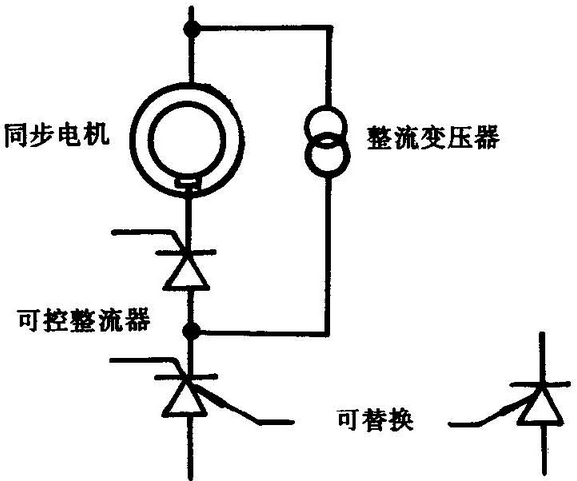

圖8 電勢源靜止勵磁系統

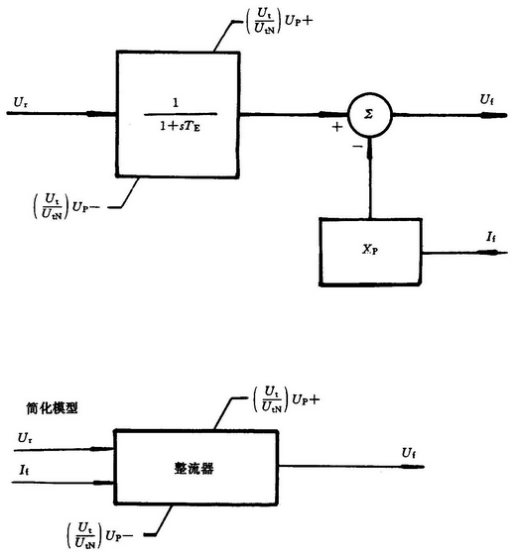

圖9 電勢源勵磁系統模型及簡化模型
2.4 復合源靜止勵磁機
復合源靜止勵磁機采用電流電壓源(取自同步電機)供電的兩種整流變壓器。設計的形式有多種，這里說明常用的三種形式。
第一種形式，圖10給出了整流器直流側兩個電源串聯電壓相加的原理圖。電流源變壓器具有特殊的磁路設計或使用專門的電抗器。圖11給出相應的模型。
圖10 直流側串聯、電壓相加的復合源靜止勵磁機

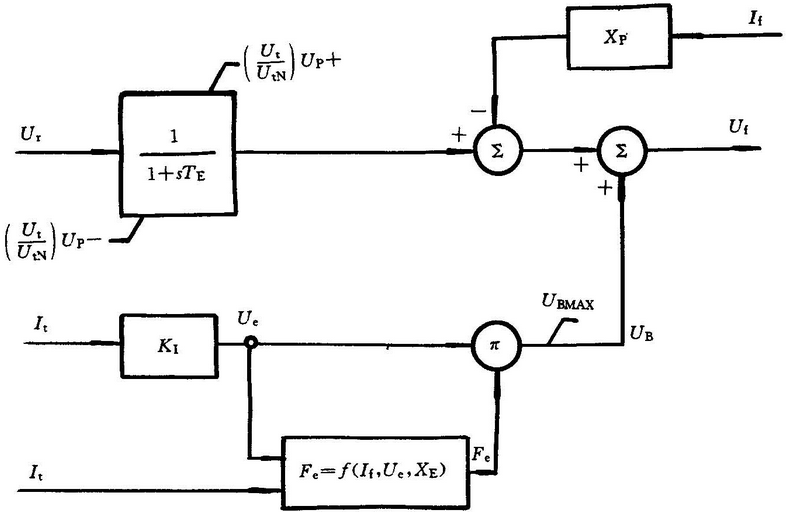

圖11 對應圖10的勵磁機模型

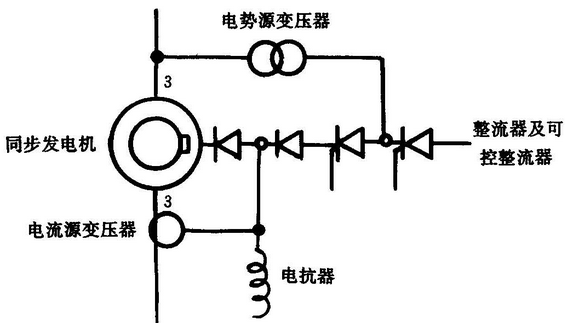

第二種形式，圖12給出了整流器交流側兩個電源并聯、電流相加的原理圖。電勢源變壓器具有特殊的磁路設計或使用圖中示出的專用電抗器。通過可控整流器控制總電流的分流量來完成控制。
另一種設計方式，是使用特殊的電機內部繞組提供電勢源，也可考慮把發電機輸出電流做為第二電源。

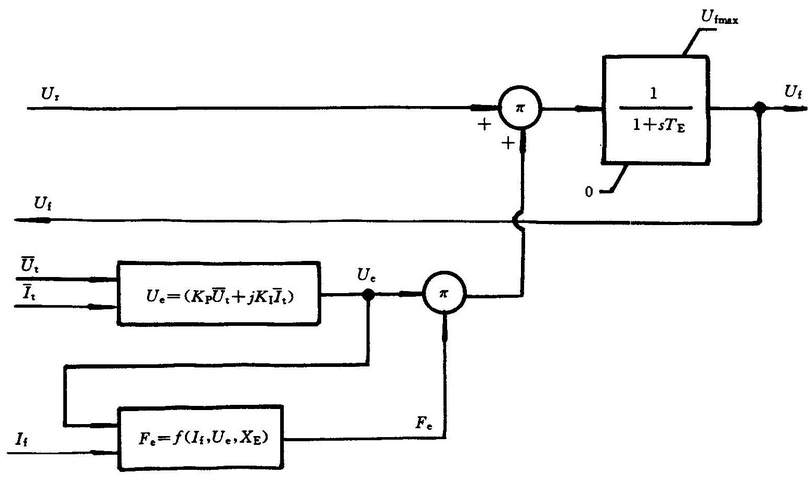

圖13為計算機模型，對于上述前兩種系統，該模型充分概括地考慮到了所有的設計參量。
進一步改變一下這個系統，通過控制電流源變壓器的飽和程度，達到對勵磁機輸出的控制。該系統如圖14所示，計算機模型見圖15。
某些形式的復合源勵磁機的電勢源和電流源，不使用雙繞組變壓器，設計中使用的是三繞組變壓器，在磁路上完成電源的復合。圖13和圖15的數學關系及框圖適用于這些系統。
圖12 交流側電源并聯電流相加的復合源靜止勵磁機

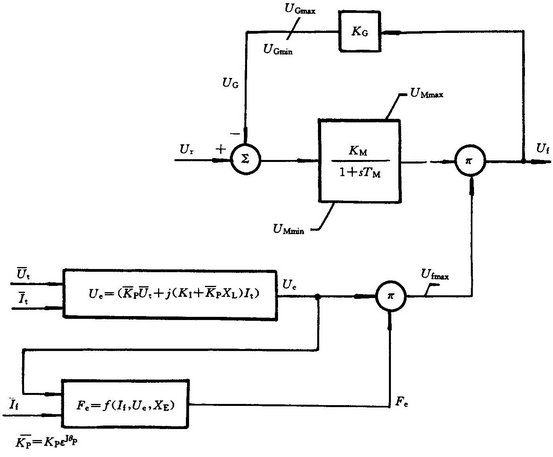

圖13 復合源勵磁機總模型

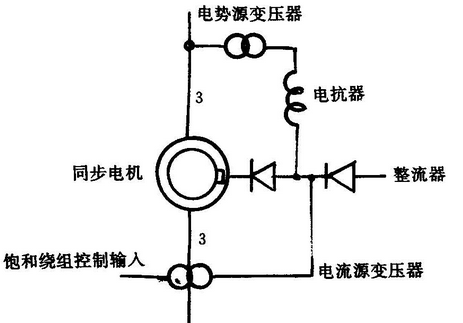

圖14 交流側兩個電源電流相加的復合源靜止勵磁機
圖15 對應圖14的模型
2.5 用于控制系統的數學模型
系統穩定性研究的大部分工作在于收集整理并確定與該系統研究有關的數學模型數據。對系統進行適當?shù)睾喕瘯p少許多繁瑣工作，但有時這種簡化也會受到限制。例如，當要計算超過轉子角第一次擺動以外的特性時，使用簡化的模型會帶來許多困難，因?yàn)楝F(xiàn)代電網的電力系統穩定性通常要經過數秒或數次振蕩后方能確定。因此，在某種情況下，模型是不能簡化的。
通常，不同制造廠家的設備都具有相同的基本勵磁控制功能，該功能可用廣義的PID-控制來進行數學描述。因此可用標準形式來表示勵磁控制的基本部分。

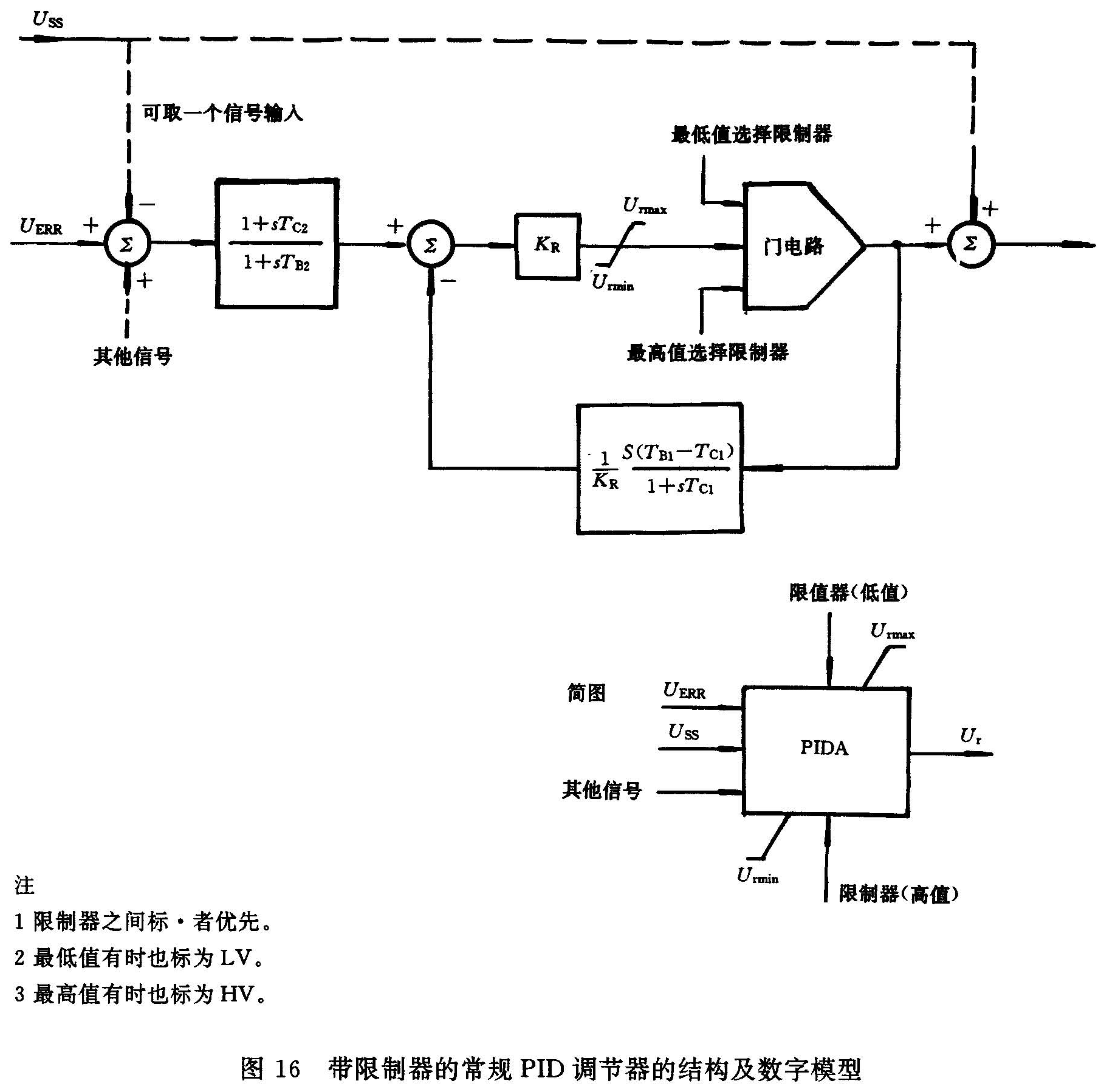

在圖16的PID控制圖中，第一個框內的時間常數TC2、TB2表示微分函數(D)，另一個框中的TC1、TB1和增益KR表示PI函數。輸出限值Urmax、Urmin具非飽和的作用，如防止積分超出此限制。飽和和非飽和間的比較，見附錄D。限制器工作時的電路相當于信號選擇器。
在特殊情況下，把標準模型不適用也不需要的項分別置“1”或“0”。有時須給出滯后時間常數的最小值，來調整數字計算的時間，避免在計算中的數據不穩定。

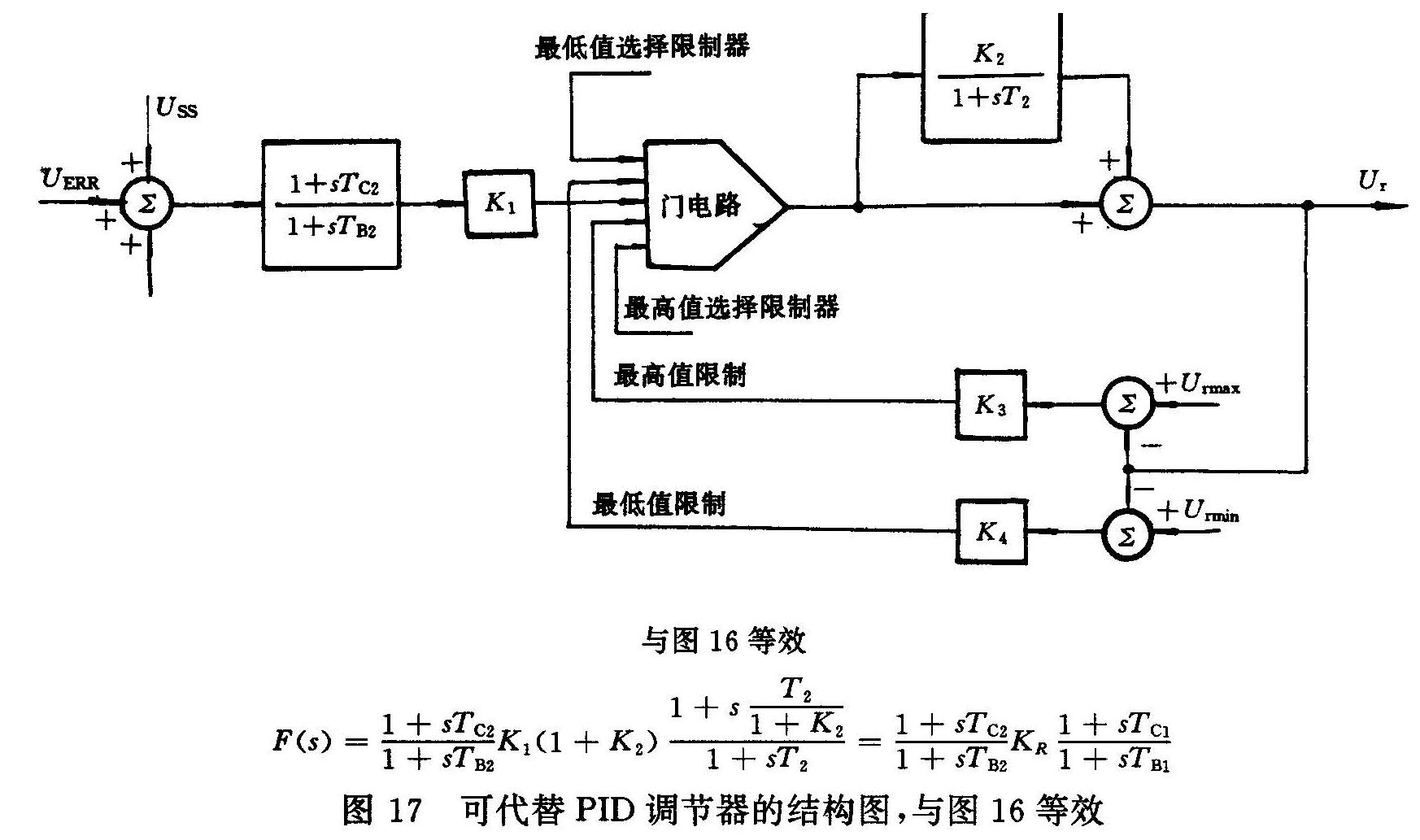

有時由非飽和輸出限制構成比例一積分函數，如圖17所示，反饋部件中的比例放大器提供該輸出限制。圖17還給出表達圖16各項組成的代數關系。當表達非飽和輸出限制時，用圖16的結構，可避免由于反饋回路中的放大器增益過高而產生數據計算問題。

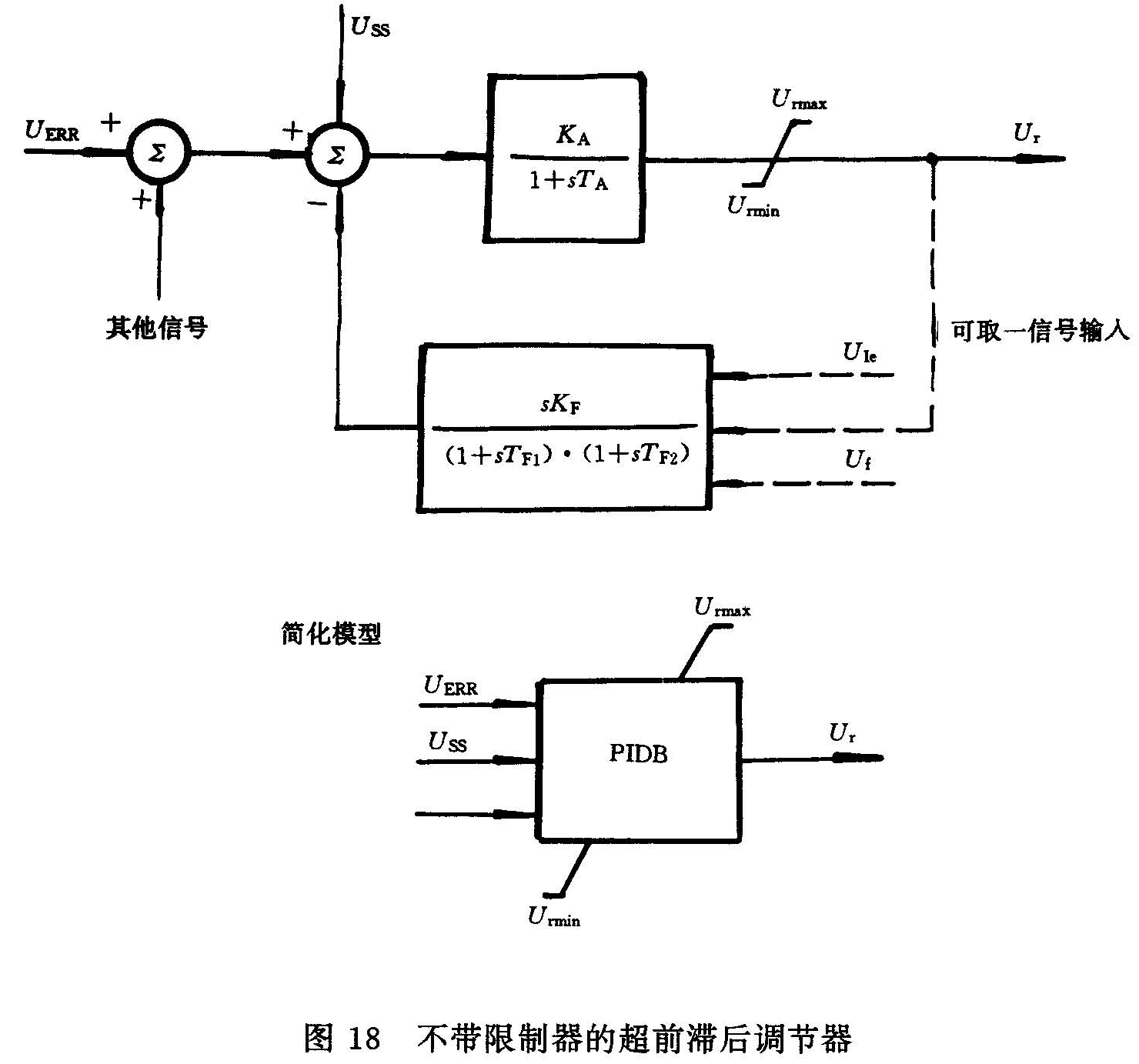

圖18表示一種最早引用、且最常用的PID的基本模型，它的函數類似于圖16，只是在反饋框中給出了延時，而沒給出超前函數。因其不可能與圖16等效，因此此模型可選擇使用。

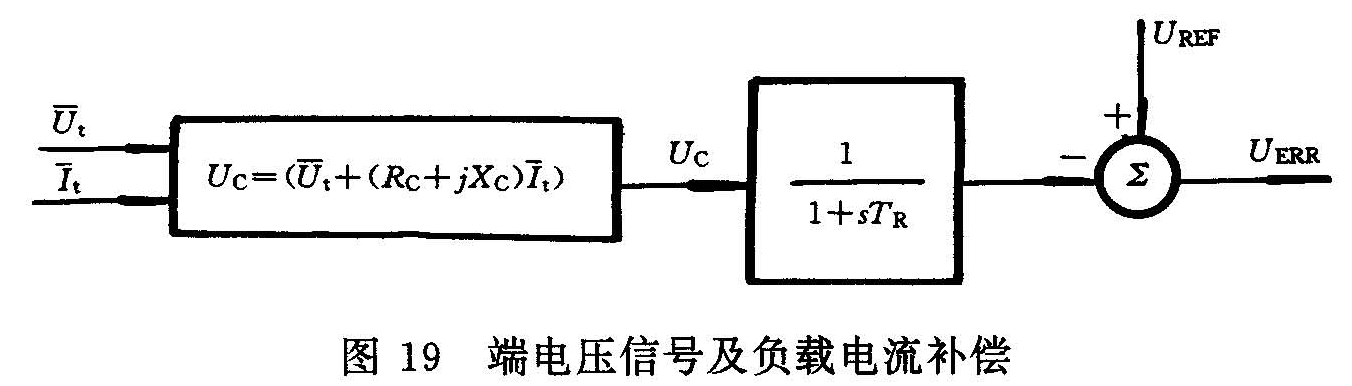

通常，模擬發電機端電壓信號是所有電壓調節器共用的。圖19表示交流側電壓信號與電流補償?shù)暮铣?。在此情況下，將輸入變量(發電機電壓和電流)進行相量相加，然后將合成信號整流。通常，負載電流的補償采用下面的某一種形式：
――當機組間沒有阻抗并聯時，采用電流補償時，造成一個人為的阻抗匹配，以使機組能合理地分擔無功功率。這種情況下，XC應為正值。
――當單一機組通過有效阻抗聯到系統時，或兩臺及多臺機組通過各自變壓器聯到系統時可將機端電壓調到工作點以上。比如，可以補償變壓器的部分阻抗，在這些情況下，RC和XC取負值。

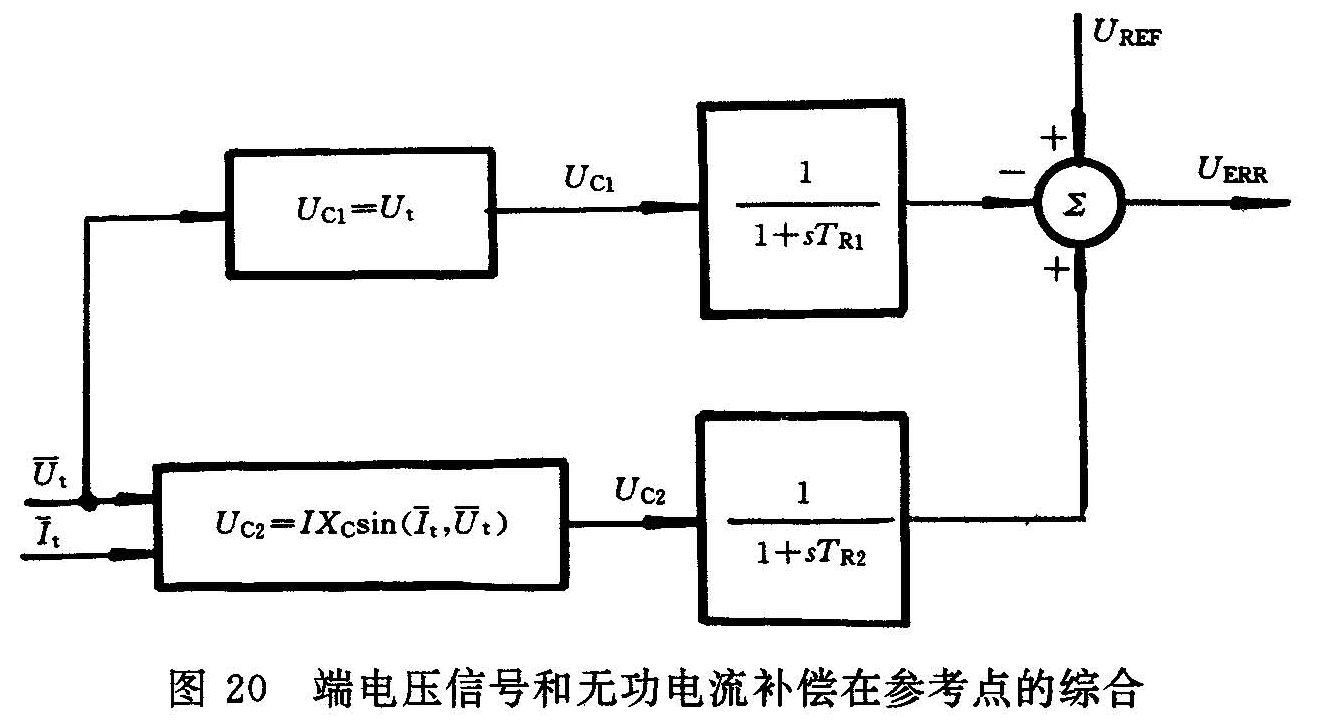

多數負載電流的補償都可忽略RC分量，而只要求XC值，在此條件下，電流對無功分量的影響較小，起該作用的部件稱作無功電流補償器。無功電流也可由濾波過的直流信號按圖20與端電壓信號相加。
不使用補償器，而采用整流端電壓的濾波器時，仍適用于圖19和圖20。另一方面，濾波信號可能是復雜的，為了模擬，常須減小所給出的單一時間常數。此時間常數很小，可忽略不計。

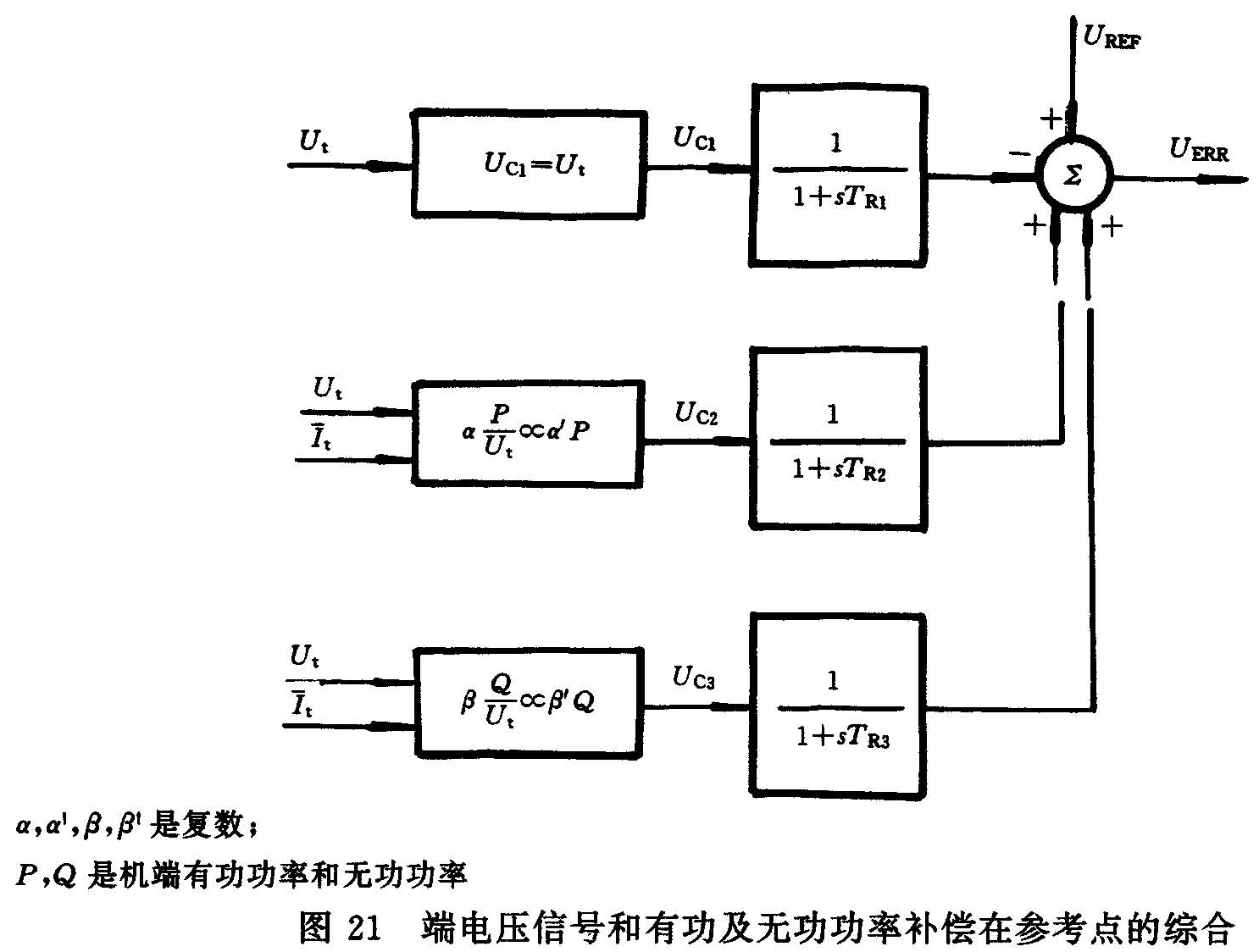

某些補償器利用有功和無功功率做為補償變量。這些信號的濾波與端電壓的濾波不同。圖21表示這種類型的補償器。
加入負載補償器影響濾波后的端電壓信號與參考信號比較，參考信號表示端電壓的理想整定值，選擇等效電壓調節器的參考信號UREF，以滿足初始運行條件。
當使用補償器時，應注意可能會在功率振蕩的情況下附加上正或負的阻尼。
3 專用語
3.1 參數
SE——旋轉交、直流勵磁機的飽和函數。
KE——旋轉交、直流勵磁機自勵磁場的常數，對于它勵勵磁機KE=1。
KM——復合靜止勵磁機的內環磁場調節器的前部增益。
KD——去磁系數，交流勵磁機電抗的函數。
XE——整流器負載系數，與電壓源、電流源的換向電抗成正比或與電壓、電流源的合成等效。
TM——復合靜止勵磁機同內環磁場調節器的等效時間常數。
Fe——換向壓降系數，見附錄B。
Ki——電流回路輸入常數。
KP——電壓回路輸入常數。
KL——發電機端繞組電壓計算系數，與發電機定子漏抗成正比。
Ufmax——最大輸出電壓，對應于復合勵磁機的飽和值。
——調節器最大和最小輸出。
UBmax——最大電壓，對應于復合勵磁機電流源分量的飽和值。
——發電機額定電壓時，電勢源勵磁機的最大和最小空載輸出電壓。
KG——內環磁場調節器的反饋增益。
——內環磁場調節器反饋的最大和最小值
TR，TR1，TR2，TR3——端電壓變換器、負載電流補償器的時間常數。
XP——電勢源變換器的整流器負載系數。
——電壓調節器增益常數。
——電壓調節器時間常數。
XC1，RC，，ɑ，ɑ′，β，β′——負載補償器的增益常數。
3.2 變量
Ur——調節器輸出。
Uf——發電機磁場電壓、勵磁系統輸出(用發電機氣隙磁場電壓的標么值表示)。
If——發電機磁場電流(用發電機氣隙磁場電流的標么值表示)。
——發電機端電壓的矢量及標量(用額定值的標么值表示)。
——發電機電流韻矢量及標量(用額定值的標么值表示)。
Ue——換向電抗后邊的勵磁機電壓(用對應發電機氣隙磁場電壓的標么值表示)。
UREF——電壓調節器參考值(它的確定滿足初始條件)。
UB——復合勵磁機電流源分量的輸出電壓。
USS——電力系統穩定器輸出。
UERR——電壓控制通道的偏差信號。
Uie——勵磁機磁場電阻兩端的電壓降。
附錄A
附錄A
(標準的附錄)
標么系統
在系統研究中發電機電流和電壓用標么變量表示。通常用標么系統推導這些電流、電壓，一個標么值定義為：
——一個標么的發電機端電壓做為額定電壓。
——一個標么的定子電流做為額定電流。
——一個標么發電機磁場電流定義為在發電機氣隙線上產生發電機額定端電壓所要求的磁場電流。
——一個標么發電機磁場電壓作為相應的磁場電壓。
勵磁系統模型與發電機模型在定子端和磁場端應相關聯，輸入到電壓調節器的標么機端電壓等合成信號應為相應的標么變量。勵磁機輸出電流應為以發電機磁場電流為基值的標么值，且勵磁機輸出電壓也應為發電機磁場電壓為基值的標么值。
附錄B
附錄B
(標準的附錄)
整流器調節特性
供給整流器電路的所有交流電源都有內部阻抗，主要是感性的，這個阻抗的作用改變了換向過程，也改變了隨整流器負載電流增大而非線性地減小整流器平均輸出電壓的特性。常采用的三相全波橋式電路有三種性質不同的模型。根據整流器負載電流，用方程式表示這三種模型的特征。

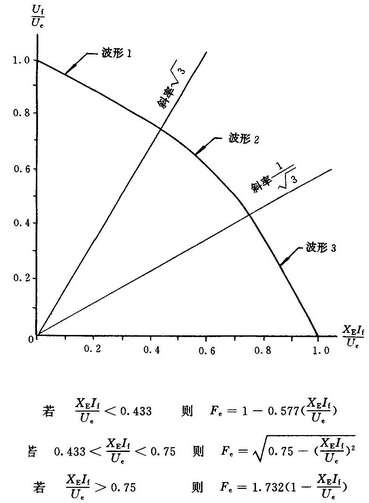

圖B1給出負載電壓和負載電流的特性曲線及相應的方程。當XE值很小時，只需模擬模型1即可，可用圖9的模型表示。
圖1 整流器調節特性及相應的方程
附錄C
附錄C
(標準的附錄)
飽和函數
由于飽和原因，勵磁機飽和函數SG與勵磁增大有關。在給定的勵磁輸出電壓下，可在常電阻負載飽和曲線、氣隙線、空載飽和曲線上分別得到產生此電壓所需的勵磁機勵磁電流，從而確定出A、B、C的量值(圖C1)。
對于交流勵磁機，當不單獨模擬負載相關效應時(圖7模型)，直流整流子勵磁場應有：
對于交流勵磁機，單獨模擬同步電抗和換向電抗的負載相關效應時(圖6模型)應有：
通常，有兩點即可確定飽和函數，一般選在勵磁機輸出電壓頂值的1.0倍和0.75倍兩點。

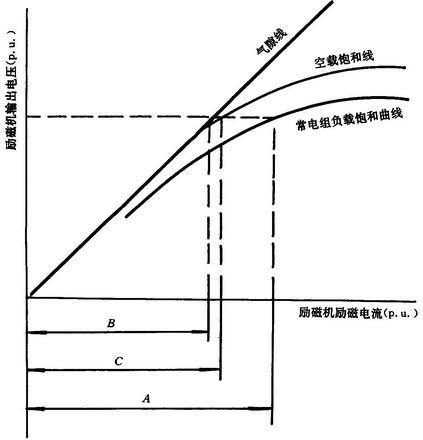

圖C1 勵磁機飽和特性

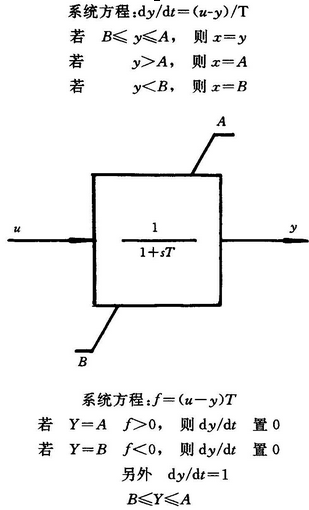

在控制電路和勵磁機模擬中有兩種限制必須考慮。“WIND-UP”限制允許輸出Y超出此限制，但只允許參量X在限制值內變化(圖D1)?！癗ON WIND-UP”限制(圖D2)不允許量Y超出此限值，在硬件中，NON WIND-UP限制要求在其裝置中有某種形式的反饋NON WIND-UP限制的數學描述如圖D2，圖D2不適于延時函數。
在較復雜的函數應用了NON WIND-UP限制，是否能簡化還取決了函數本身。如圖16的PI-調節器，具有“NONWIND-UP”限制的作用，并亦繪出調節器簡圖。由前部通道的比例部分，增益KP和這部分反饋的WIND-UP限制可得出詳細的模擬"NON WIND-UP”限制。
圖D1 WIND-UP限制器
圖D2 NON WIND-UP限制器
附錄E
附錄E
(提示的附錄)
典型勵磁系統工業計算機模型范例
圖E1 靜止勵磁機帶PID-控制范例。同步電機端電壓不采用限制器。

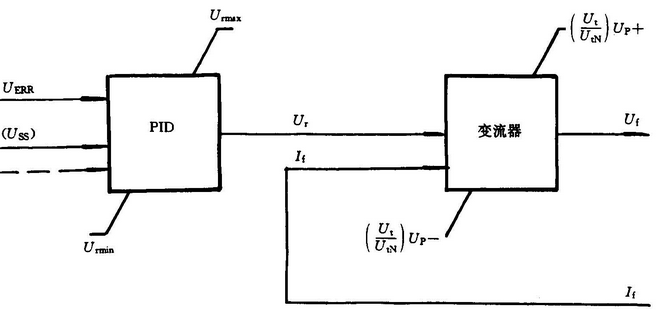

圖E2 靜止勵磁機的磁場電流限制器應用范例，勵磁機具有同步電機端電壓的PID-控制。
磁場電流限制Ifref可為常數，也可在運行中根據使用要求而變更。

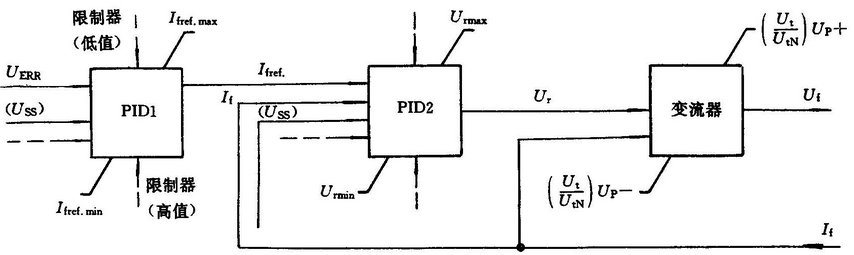

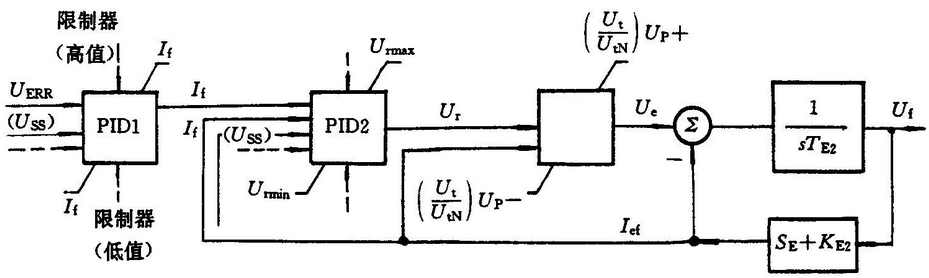

圖E3 同步電機端電壓帶PID-控制，并帶磁場電流控制輔助回路的靜止勵磁范例。
圖E4 同步電機端電壓帶PID-控制，并聯磁場電流控制的交流勵磁機范例。中間放大器是可控硅整流器，由像永磁機這樣的恒壓源供整流器電源。

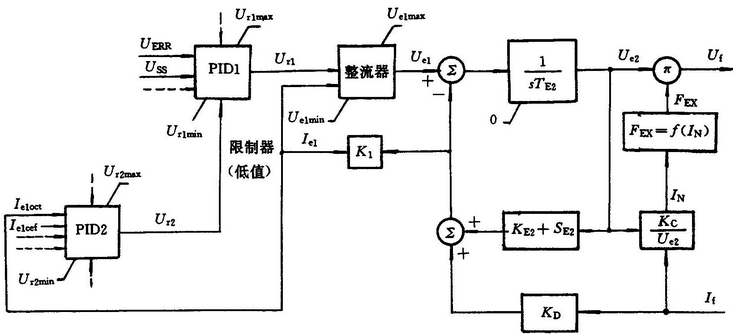

圖E5 同步機端電壓帶PID-控制及帶勵磁機磁場電流輔助控制回路的交流勵磁機范例。中間放大器是由機端電壓供電的可控變流器。
圖E1 不帶限制器的靜止勵磁機應用范例

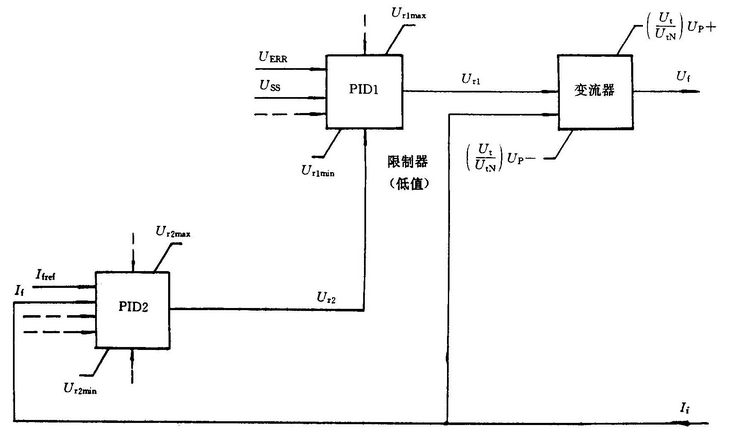

圖E2 采用低值門電路的靜止勵磁機磁場電流限制器的應用范例
圖E3 帶磁場電流限制器輔助回路的靜止勵磁機應用范例
圖E4 帶二級管的交流磁場機應用范例
由可控硅整流器提供勵磁機磁場電流（恒壓源）
電壓調節器具有低值門電路（LV）的勵磁機磁場電流限制
圖E5 帶磁場電流限制器輔助回路的旋轉勵磁機應用范例
