GB/T 12706.1-2008 額定電壓1 kV(Um=1.2 kV)到35 kV(Um=40.5 kV)擠包絕緣電力電纜及附件 第1部分：額定電壓1 kV(Um=1.2 kV)和3 kV(Um=3.6 kV)電纜 （完整版）
1 范圍
1 范圍
GB／T 12706的本部分規定了用于配電網或工業裝置中，額定電壓1 kV(Um=1.2 kV)和3 kV(Um=3.6 kV)固定安裝的擠包絕緣電力電纜的結構、尺寸和試驗要求。
本部分包括了阻燃、低煙和無鹵型電纜。
本部分不包括用于特殊安裝和運行條件的電纜，例如用于架空線路、采礦工業、核電廠(安全殼內及其附近)，以及用于水下或船舶的電纜。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款，通過GB／T 12706的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB／T 156―2007 標準電壓(IEC 60038：2002，MOD)
GB／T 2951.11―2008 電纜和光纜絕緣和護套材料通用試驗方法 第11部分：通用試驗方法――厚度和外形尺寸測量――機械性能試驗(IEC 60811-1-1：2001，IDT)
GB／T 2951.12―2008 電纜和光纜絕緣和護套材料通用試驗方法 第12部分：通用試驗方法――熱老化試驗方法(IEC 60811-1-2：1985，IDT)
GB／T 2951.13―2008 電纜和光纜絕緣和護套材料通用試驗方法 第13部分：通用試驗方法――密度測定方法――吸水試驗――收縮試驗(IEC 60811-1-3：2001，IDT)
GB／T 2951.14―2008 電纜和光纜絕緣和護套材料通用試驗方法 第14部分：通用試驗方法――低溫試驗(IEC 60811-1-4：1985，IDT)
GB／T 2951.21―2008 電纜和光纜絕緣和護套材料通用試驗方法 第21部分：彈性體混合料專用試驗方法――耐臭氧試驗――熱延伸試驗――浸礦物油試驗(IEC 60811-2-1：2001，IDT)
GB／T 2951.31―2008 電纜和光纜絕緣和護套材料通用試驗方法 第31部分：聚氯乙烯混合料專用試驗方法――高溫壓力試驗――抗開裂試驗(IEC 60811-3-1：1985，IDT)
GB／T 2951.32―2008 電纜和光纜絕緣和護套材料通用試驗方法 第32部分：聚氯乙烯混合料專用試驗方法――失重試驗――熱穩定性試驗(IEC 60811-3-2：1985，IDT)
GB／T 2951.41―2008 電纜和光纜絕緣和護套材料通用試驗方法 第41部分：聚乙烯和聚丙烯混合料專用試驗方法――耐環境應力開裂試驗――熔體指數測量方法――直接燃燒法測量聚乙烯中碳黑和(或)礦物質填料含量――熱重分析法(TGA)測量碳黑含量――顯微鏡法評估聚乙烯中碳黑分散度(IEC 60811-4-1：2004，IDT)
GB／T 3048.10―2007 電線電纜電性能試驗 方法第10部分：擠出護套火花試驗
GB／T 3048.13―2007 電線電纜電性能試驗方法 第13部分：沖擊電壓試驗(IEC 60230：1966，IEC 60060-1：1989，MOD)
GB／T 3956―2008 電纜的導體(IEC 60228：2004，IDT)
GB／T 6995.3―2008 電線電纜識別標志方法 第3部分：電線電纜識別標志
GB／T 6995.5―2008 電線電纜識別標志方法 第5部分：電力電纜絕緣線芯識別標志
GB／T 11091―2005 電纜用銅帶
GB／T 12706.2―2008 額定電壓1 kV(Um=1.2 kV)到35 kV(Um=40.5 kV)擠包絕緣電力電纜及附件 第2部分：額定電壓6 kV(Um=7.2 kV)到30 kV(Um=36 kV)電纜(IEC 60502-2：2005，Pow-er cables with extruded insulation and their accessories for rated voltages from 1 kV(Um=1.2 kV)upto 30 kV(Um=36 kV)―Part 2：Cables for rated voltage of 6 kV(Um=7.2 kV)and 30 kV(Um=36kV)，MOD)
GB／T 16927.1―1997 高電壓試驗技術 第1部分：一般試驗要求(eqv IEC 60060-1：1989)
GB／T 17650.1―1998 取自電纜或光纜的材料燃燒時釋出氣體的試驗方法 第1部分：鹵酸氣體總量的測定(idt IEC 60754-1：1994)
GB／T 17650.2―1998 取自電纜或光纜的材料燃燒時釋出氣體的試驗方法 第2部分：用測量pH值和電導率來測定氣體的酸度(idt IEC 60754-2：1991)
GB／T 17651.2―1998 電纜或光纜在特定條件下燃燒的煙密度測定 第2部分：試驗步驟和要求(idt IEC 61034-2：1997)
GB／T 18380.11―2008 電纜和光纜在火焰條件下的燃燒試驗 第11部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 試驗裝置(IEC 60332-1-1：2004，IDT)
GB／T 18380.12―2008 電纜和光纜在火焰條件下的燃燒試驗 第12部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 1 kW預混合型火焰試驗方法(IEC 60332-1-2：2004，IDT)
GB／T 18380.13―2008 電纜和光纜在火焰條件下的燃燒試驗 第13部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 測定燃燒的滴落(物)／微粒的試驗方法(IEC 60332-1-3：2004，IDT)
GB／T 18380.35―2008 電纜和光纜在火焰條件下的燃燒試驗 第35部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗 C類 (IEC 60332-3-24：2000，IDT)
GB／T 19666―2005 阻燃和耐火電線電纜通則
JB／T 8137―1999(所有部分) 電線電纜交貨盤
JB／T 8996―1999 高壓電纜選擇導則(eqv IEC 60183：1984)
YB／T 024―2008 鎧裝電纜用鋼帶
ISO 48：2007 硫化型或熱塑型橡膠 硬度測定(硬度在10IRHD和IOOIRHD之間)
IEC 60684-2：2003 絕緣軟管 第2部分：試驗方法
IEC 60724：2000 額定電壓不超過0.6／1 kV電纜允許短路溫度導則
3 術語和定義
4 電壓標示和材料
4.1 額定電壓
本部分中電纜的額定電壓U0／U(Um)為0.6／1(1.2)kV和1.8／3(3.6)kV。
注：上述電壓的表示方法是合適的。盡管在一些國家采用其他的表示方法。例如：1.7／3 kv或1.9／3.3 kV代替1.8／3 kV。
在電纜的電壓表示U0／u(Um)中：
U0――電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U――電纜設計用的導體間的額定工頻電壓；
UUm――設備可承受的“最高系統電壓”的最大值(見GB／T 156―2007)。
電纜的額定電壓應適合電纜所在系統的運行條件。為了便于選擇電纜，將系統劃分為下列三類：
――A類：該類系統任一相導體與地或接地導體接觸時，能在1 min內與系統分離；
――B類：該類系統可在單相接地故障時作短時運行，接地故障時間按照J(rèn)B／T 8996―1999應不超過1 h。對于本部分包括的電纜，在任何情況下允許不超過8 h的更長的帶故障運行時間。任何一年接地故障的總持續時間應不超過125 h；
――C類：包括不屬于A類、B類的所有系統。
注：應該認識到，在系統接地故障不能立即自動解除時，故障期間加在電纜絕緣上過高的電場強度，會在一定程度上縮短電纜壽命。如預期系統會經常地運行在持久的接地故障狀態下，該系統應劃為C類。
用于三相系統的電纜，U0的推薦值列于表1。

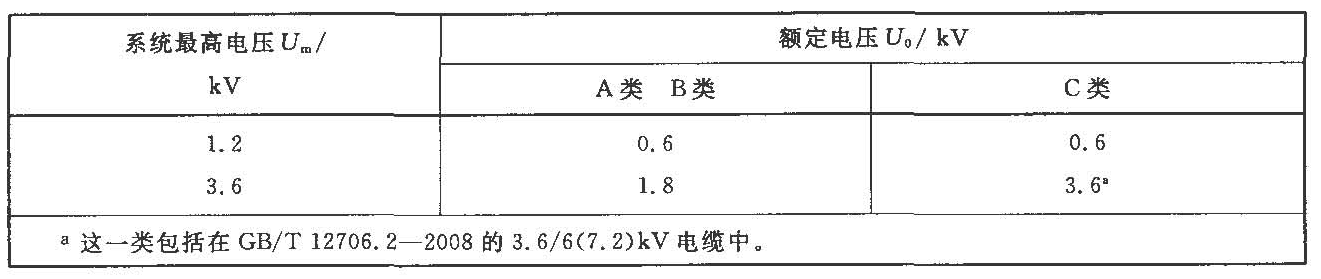

表1 額定電壓U0推薦值
4.2 絕緣混合料
本部分所涉及絕緣混合料及其代號列于表2。

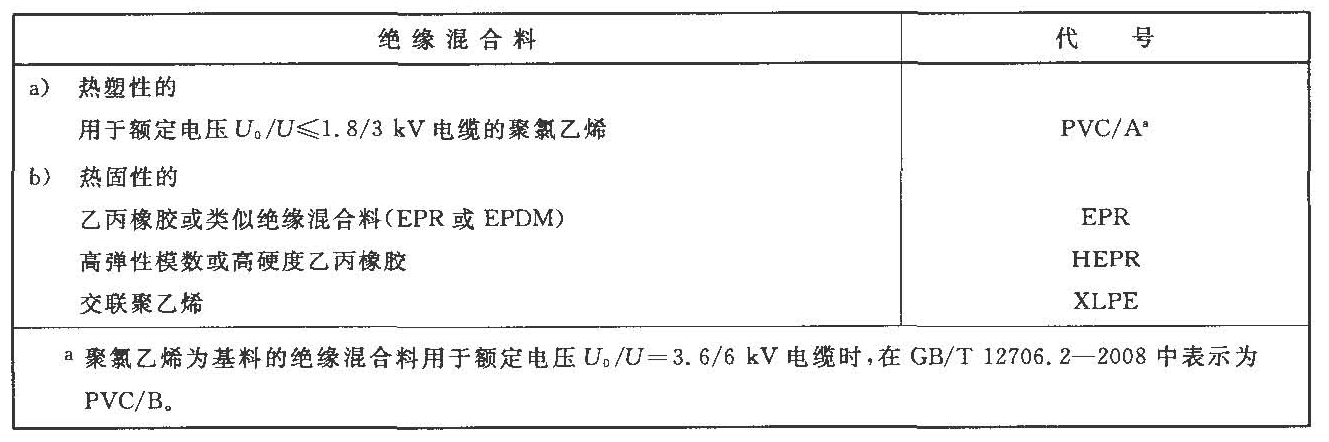

表2 絕緣混合料
本部分所包括的各種絕緣混合料的導體最高溫度列于表3。

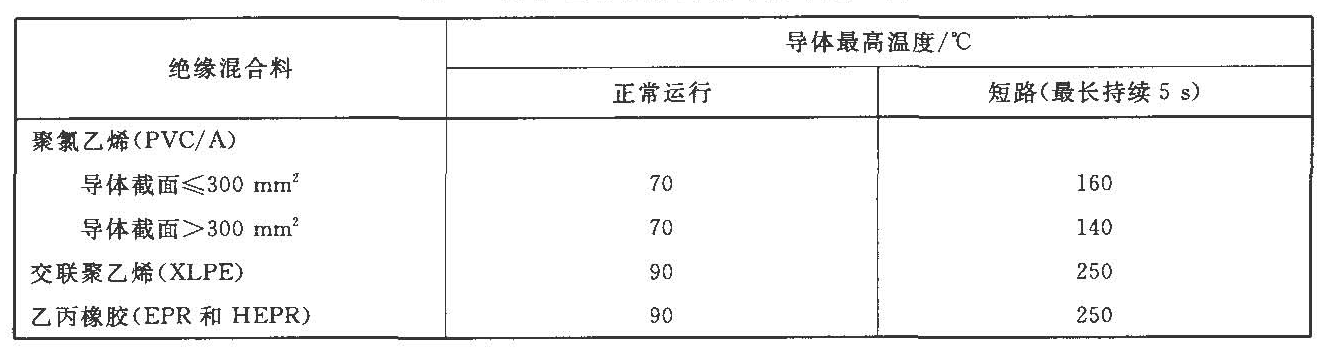

表3 各種絕緣混合料的導體最高溫度
表3中的溫度由絕緣材料的固有特性決定，在使用這些數據計算額定電流時其他因素的考慮也是很重要的。
例如在正常運行條件下，如果電纜直接埋入地下，按表中所規定的導體最高溫度作連續負荷(100％負荷因數)運行，電纜周圍的土壤熱阻系數經過一定時間后，會因干燥而超過原始值，因此導體溫度可能大大地超過最高溫度，如果能預料這類運行條件，應當采取適當?shù)念A(yù)防措施。
短路溫度的導則宜參照IEC 60724：2000。
4.3 護套混合料

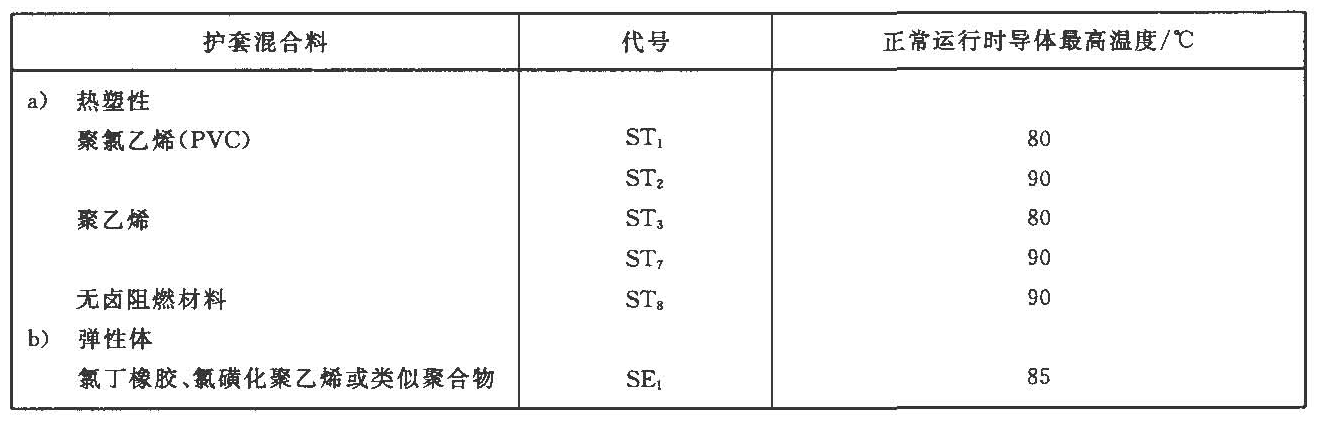

本部分不同類型護套混合料電纜的導體最高溫度列于表4中。
表4 不同類型護套混合料電纜的導體最高溫度
5 導體
5 導體
導體應是符合GB／T 3956―2008的第1種或第2種鍍金屬層或不鍍金屬層退火銅導體或是鋁或鋁合金導體?；蛘叩?種裸銅導體或鍍金屬層退火銅導體。
6 絕緣
6.1 材料
絕緣應為表2所列的一種擠包成型的介質。
無鹵電纜的絕緣應符合表23的規定。
6.2 絕緣厚度
絕緣標稱厚度規定在表5到表7中。
任何隔離層的厚度應不包括在絕緣厚度之中。

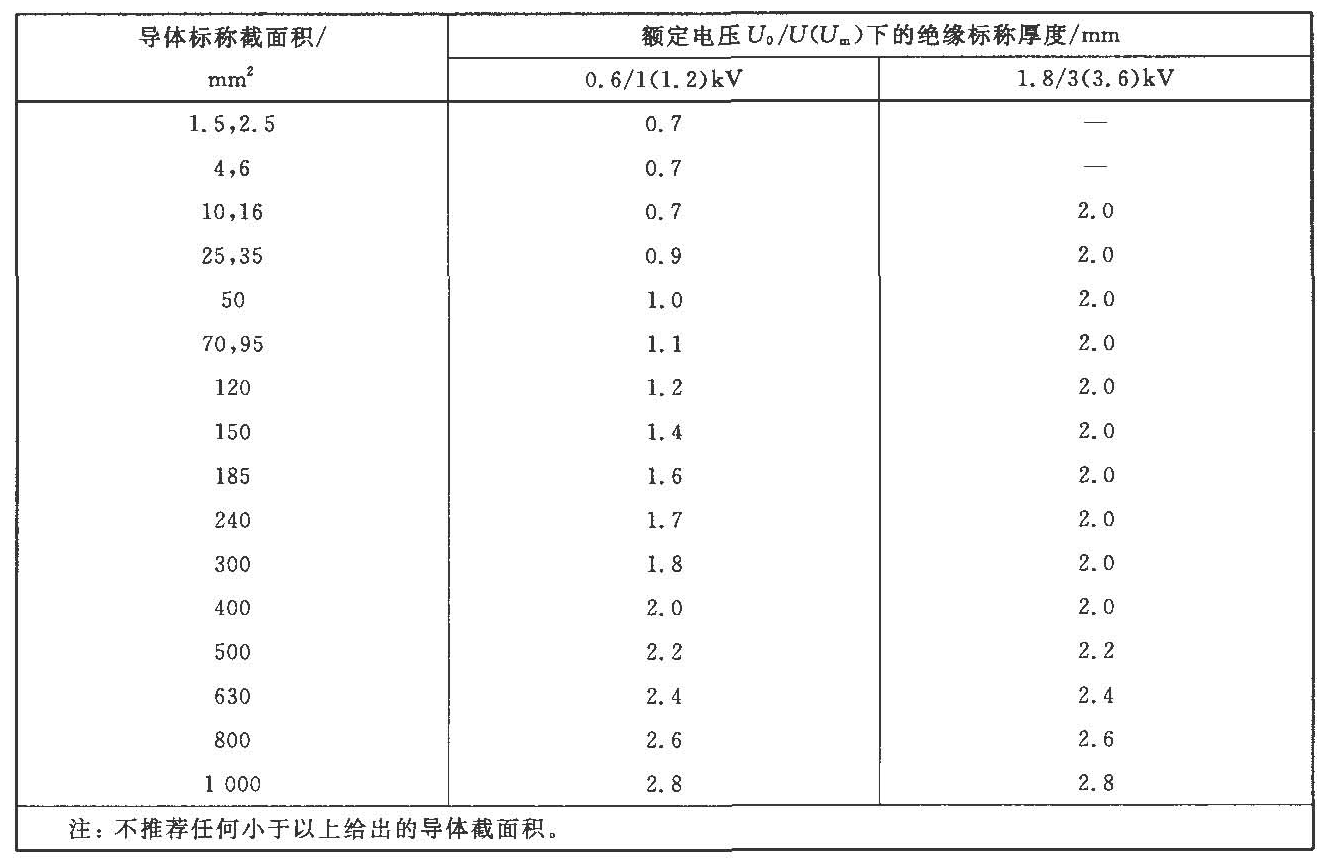

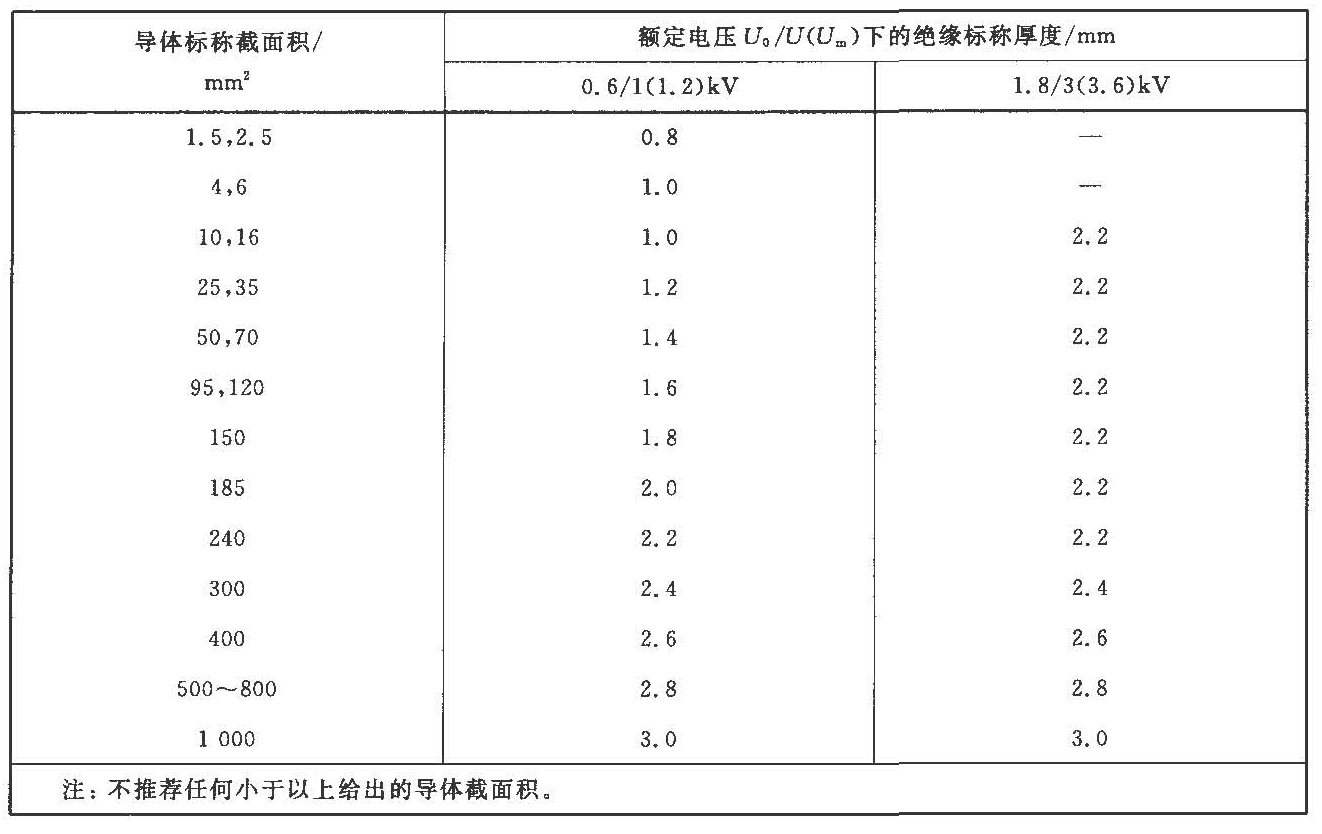

表5 PVC／A絕緣標稱厚度
表6 交聯聚乙烯(XLPE)絕緣標稱厚度

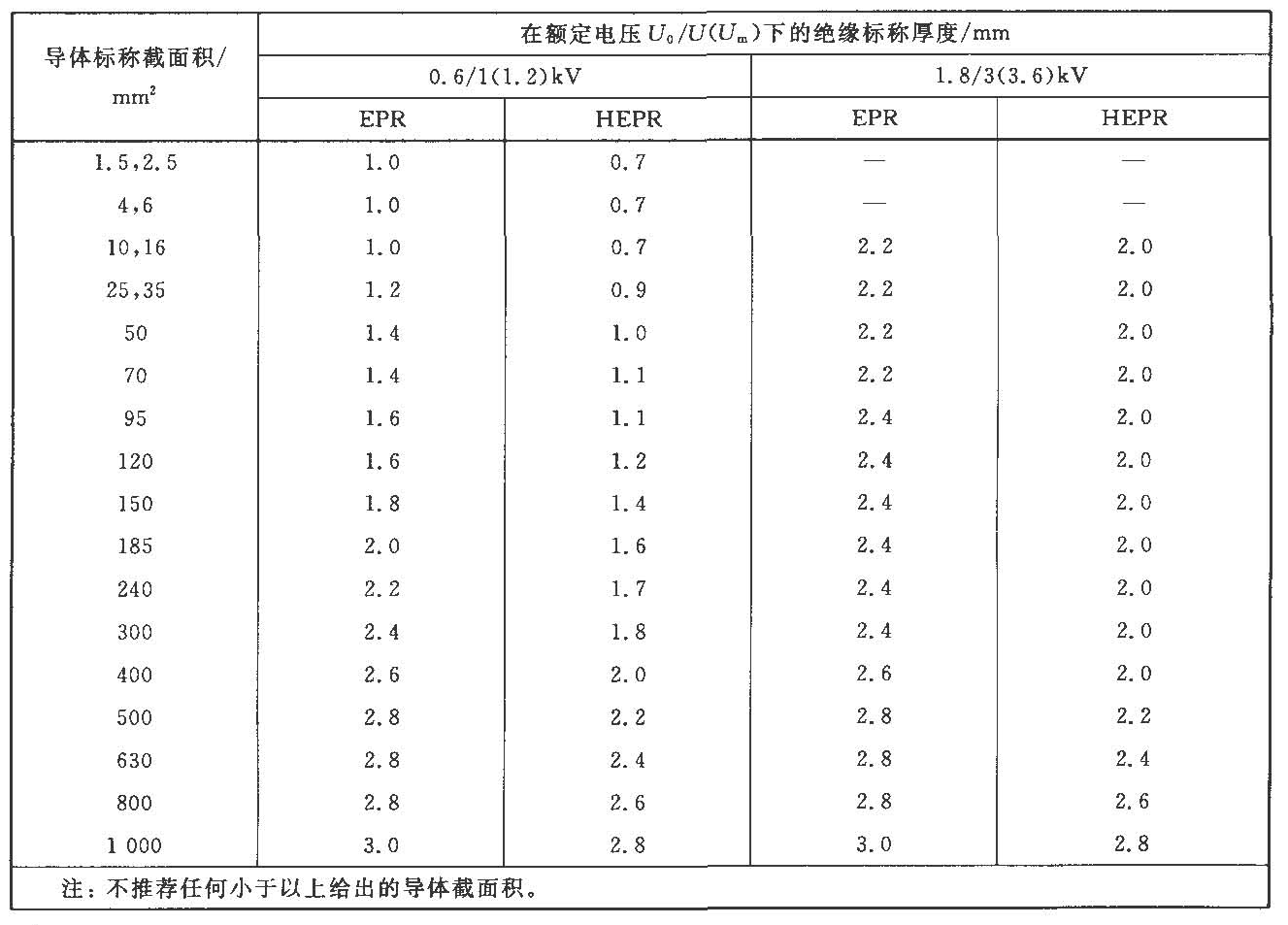

表7 乙丙橡膠(EPR)和硬乙丙橡膠(HEPR)絕緣標稱厚度
7 多芯電纜的纜芯、內襯層和填充物
8 單芯或多芯電纜的金屬層
8 單芯或多芯電纜的金屬層
本部分包括以下類型的金屬層：
a)金屬屏蔽(見第9章)；
b)同心導體(見第10章)；
c)鉛套(見第11章)；
d)金屬鎧裝(見第12章)。
金屬層應由上述的一種或幾種型式組成，包覆在多芯電纜的單獨絕緣線芯上或單芯電纜上時應是非磁性的。
9 金屬屏蔽
9.1 結構
金屬屏蔽應由一根或多根金屬帶，金屬編織，金屬絲的同心層或金屬絲與金屬帶的組合結構組成。
金屬屏蔽也可以是金屬套或符合9.2要求的金屬鎧裝層。
選擇金屬屏蔽材料時，應特別考慮存在腐蝕的可能性，這不僅為了機械安全，而且也為了電氣安全。
金屬屏蔽繞包的搭蓋和間隙應符合9.2要求。
10 同心導體
10.1 結構
同心導體的間隙應符合9.2.2要求。
選用同心導體結構和材料時，應特別考慮腐蝕的可能性，這不僅為了機械安全，而且也為了電氣安全。
10.2 要求
同心導體的尺寸、物理及其電阻值要求，應符合9.2要求。
10.3 使用
如采用同心導體結構，應在多芯電纜的內襯層外包覆同心導體層，對單芯電纜應直接在絕緣外或適當?shù)膬?nèi)襯層外包覆同心導體層。
11 鉛套
11 鉛套
鉛套應采用鉛或鉛合金，并形成松緊適當?shù)臒o(wú)縫鉛管。
鉛套的標稱厚度按下列公式計算：
a)所有單芯電纜或纜芯：
tpb=0.03Dg+0.8
b)所有扇形導體電纜：
tpb=0.03Dg+0.6
c)其他電纜：
tpb=0.03Dg+0.7
式中：
tpb――鉛套標稱厚度，單位為毫米；
Dg――鉛套前假設直徑，單位為毫米(按附錄B修約到一位小數)。
在所有情況下，最小標稱厚度應為1.2 mm。將計算值按附錄B修約到一位小數。
12 金屬鎧裝
12.1 金屬鎧裝類型
本部分包括鎧裝類型如下：
a)扁金屬絲鎧裝；
b)圓金屬絲鎧裝；
c)雙金屬帶鎧裝。
注：經制造方與購買方協商一致，額定電壓0.6／1 kV，導體截面積不超過6 mm2的電纜，可采用鍍鋅鋼絲編織鎧裝。
12.2 材料
圓金屬絲或扁金屬絲應是鍍鋅鋼絲、銅絲或鍍錫銅絲、鋁或鋁合金絲。
金屬帶為涂漆鋼帶、鍍鋅鋼帶、鋁或鋁合金帶。鋼帶應符合YB／T 024―2008規定。
注：鋁帶、鋁合金帶在考慮中。
在要求鎧裝鋼絲滿足最小導電性的情況下，鎧裝層中允許包含足夠的銅絲或鍍錫銅絲，以確保達到要求。
選擇鎧裝材料時，尤其是鎧裝作為屏蔽層使用時，應特別考慮存在腐蝕的可能性，這不僅為了機械安全，而且也為了電氣安全。
除特殊結構外，用于交流回路的單芯電纜鎧裝應采用非磁性材料。
注：用于交流回路的單芯電纜鎧裝采用某種特殊結構，電纜載流量仍將大為降低，應慎重選用。
12.4 鎧裝金屬絲和鎧裝金屬帶的尺寸
鎧裝金屬絲和鎧裝金屬帶應優先采用下列標稱尺寸：
――圓金屬絲：直徑0.8，1.25，1.6，2.0，2.5，3.15 mm；
――扁金屬線：厚度0.8 mm；
――鋼帶：厚度0.2，0.5，0.8 mm；
――鋁或鋁合金帶：厚度0.5，0.8 mm。
12.5 電纜直徑與鎧裝層尺寸的關系
鎧裝圓金屬絲的標稱直徑和鎧裝金屬帶的標稱厚度應分別不小于表9和表10規定的數值。

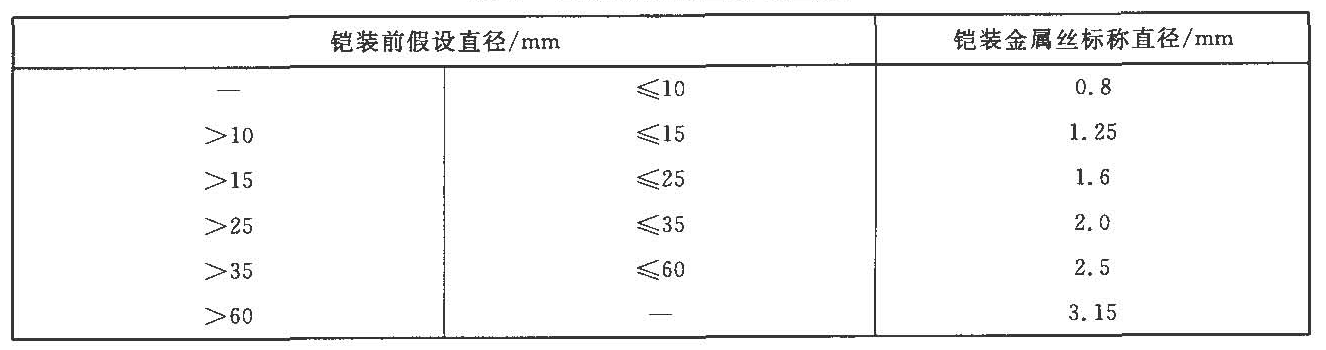

表9 圓鎧裝金屬絲標稱直徑

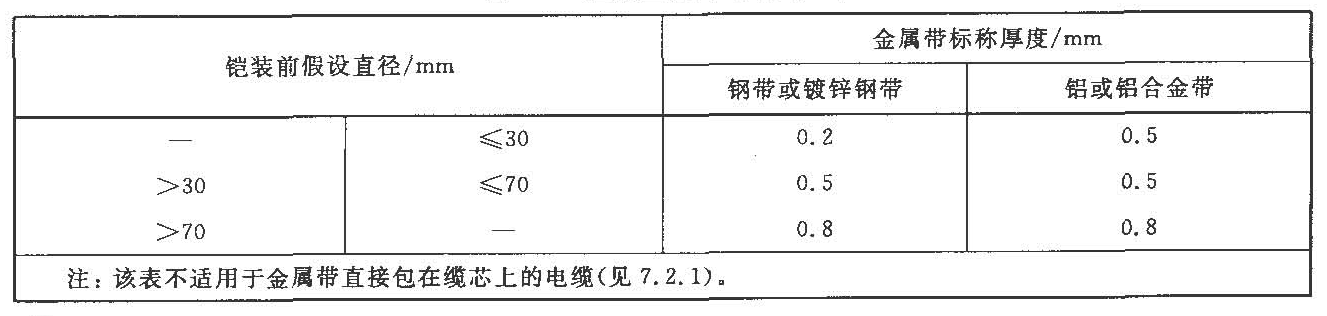

表10 鎧裝金屬帶標稱厚度
鎧裝前電纜假設直徑大于15 mm的電纜，扁金屬線的標稱厚度應取0.8 mm。電纜假設直徑為15 mm及以下時，不應采用扁金屬線鎧裝。
12.6 圓金屬絲或扁金屬線鎧裝
金屬絲鎧裝應緊密，即使相鄰金屬絲間的間隙為最小。必要時，可在扁金屬線鎧裝和圓金屬絲鎧裝外疏繞一條最小標稱厚度為0.3 mm的鍍鋅鋼帶，鋼帶厚度的偏差應符合16.7.3規定。
12.7 雙金屬帶鎧裝
當采用金屬帶鎧裝和符合7.1規定的內襯層時，其內襯層應采用包帶墊層加強。如果鎧裝金屬帶厚度為0.2 mm，內襯層和附加包帶墊層的總厚度應按7.1的規定值再加0.5 mm；如果鎧裝金屬帶厚度大于0.2 mm，內襯層和附加包帶墊層的總厚度應按7.1的規定值再加0.8 mm。
內襯層和附加包帶墊層的總厚度不應小于規定值的80％再減0.2 mm。
如果有隔離套或擠包的內襯層并且滿足12.3.3規定時，則不必加包帶墊層。
金屬帶鎧裝應螺旋繞包兩層，使外層金屬帶的中線大致在內層金屬帶間隙上方，包帶間隙應不大于金屬帶寬度的50％。
13 外護套
13.1 概述
所有電纜都應具有外護套。
外護套通常為黑色，但也可以按照制造方和買方協議采用黑色以外的其他顏色，以適應電纜使用的特定環境。
外護套應經受GB／T 3048.10―2007規定的火花試驗。
注：紫外穩定性試驗在考慮中。
13.2 材料
外護套為熱塑性材料(聚氯乙烯，聚乙烯或無鹵材料)或彈性體材料(聚氯丁烯，氯磺化聚乙烯或類似聚合物)。
如果要求在火災時電纜能阻止火焰的燃燒、發煙少以及沒有鹵素氣體釋放，應采用無鹵型護套材料。無鹵阻燃電纜的外護套(ST8)應符合表23的規定。
外護套材料應與表4中規定的電纜運行溫度相適應。
在特殊條件下(例如為了防白蟻)使用的外護套，可能有必要使用化學添加劑，但這些添加劑不應包括對人類及環境有害的材料。
注：例如不希望采用的材料包括1)：
氯甲橋萘(艾氏劑)：1、2、3、4、10、10六氯代-1、4、4a、5、8、8a-六氫化-1、4、5、8-二甲橋萘；
氧橋氯甲橋萘(狄氏劑)：1、2、3、4、10、10-六氯代-6、7-環氧-1、4、4a、5、6、7、8、8a-八氫-1、4、5、8-二甲橋萘；
六氯化苯(高丙體六六六)：1、2、3、4、5、6-六氯代-環乙烷γ異構體。
13.3 厚度
若無其他規定，擠包護套標稱厚度值Ts(以mm計)應按下列公式計算：
Ts-0.035D+1.0
式中：
D――擠包護套前電纜的假設直徑，單位為毫米(見附錄A)。
按上式計算出的數值應修約到0.1 mm(見附錄B)。
無鎧裝的電纜和護套不直接包覆在鎧裝、金屬屏蔽或同心導體上的電纜，其單芯電纜護套的標稱厚度應不小于1.4 mm，多芯電纜護套的標稱厚度應不小于1.8 mm。
1) 來源：《工業材料中的危險品》N.I.sax，第五版，Van Nostrand Reinhold，ISBN 0-442-27373-8。
護套直接包覆在鎧裝、金屬屏蔽或同心導體上的電纜，護套的標稱厚度應不小于1.8 mm。
14 試驗條件
14.1 環境溫度
除非另有規定，試驗應在環境溫度(20±15)℃下進行。
14.2 工頻試驗電壓的頻率和波形
工頻試驗電壓的頻率應在49 Hz～61 Hz；波形基本上為正弦波，引用值為有效值。
14.3 沖擊試驗電壓的波形
按照GB／T 3048.13―2007，沖擊波形應具有有效波前時間1 μs～5 μs，標稱半峰值時間40 μs～60 μs。其他方面應符合GB／T 16927.1―1997。
15 例行試驗
15.1 概述
例行試驗通常應在每一個電纜制造長度上進行(見3.2.1)。根據購買方和制造方達成的質量控制協議，可以減少試驗電纜的根數。
本部分要求的例行試驗為：
a)導體電阻測量(見15.2)；
b)電壓試驗(見15.3)。
15.2 導體電阻
應對例行試驗中的每一根電纜長度所有導體進行測量，如果有同心導體的話也包括在內。
成品電纜或從成品電纜上取下的試樣，應在保持適當溫度的試驗室內至少存放12 h。若懷疑導體溫度是否與室溫一致，電纜應在試驗室內存放24 h后測量。也可選取另一種方法，即將導體試樣浸在溫度可以控制的液體槽內，至少浸入1 h后測量電阻。
電阻測量值應按GB／T 3956―2008規定的公式和系數校正到20℃下1 km長度的數值。
每一根導體20℃時的直流電阻應不超過GB／T 3956―2008規定的相應的最大值。標稱截面積適用時，同心導體的電阻也應符合GB／T 3956―2008規定。
16 抽樣試驗
16.1 概述
本部分要求的抽樣試驗包括：
a)導體檢查(見16.4)；
b)尺寸檢驗(見16.5～16.8)；
c)EPR、HEPR和XLPE絕緣及彈性體護套的熱延伸試驗(見16.9)。
16.3 復試
如果任一試樣沒有通過第16章的任一項試驗，應從同一批中再取兩個附加試樣就不合格項目重新試驗。如果兩個附加試樣都合格，樣晶所取批次的電纜應認為符合本部分要求。如果加試樣品中有一個試樣不合格，則認為抽取該試樣的這批電纜不符合本部分要求。
16.4 導體檢查
應采用檢查或可行的測量方法檢驗導體結構是否符合GB／T 3956―2008要求。
16.8 外徑測量
如果抽樣試驗中要求測量電纜外徑，應按GB／T 2951.11―2008進行。
17 電氣型式試驗
17.0
取成品電纜試樣長度10 m～15 m。應依次進行下列試驗：
a)環境溫度下的絕緣電阻測量(見17.1)；
b)正常運行時導體最高溫度下絕緣電阻測量(見17.2)；
c)4 h電壓試驗(見17.3)。
額定電壓1.8／3(3.6)kV電纜應進行沖擊電壓試驗；試驗應在另外10 m～15 m長的成品電纜試樣上進行(見17.4)。
最多同時試驗三個絕緣線芯。
18 非電氣型式試驗
18.11 EPR，HEPR和XLPE絕緣和彈性體護套的熱延伸試驗
應按16.9規定取樣和進行試驗，并符合其要求。
18.21 無鹵護套的附加機械性能試驗
這些試驗的目的是為了檢查無鹵外護套在電纜安裝和運行過程中的可靠性。
注：磨損試驗、耐撕裂試驗和熱沖擊試驗都在考慮中。
19 安裝后電氣試驗
19 安裝后電氣試驗
如有要求，應在電纜和與之相配的附件安裝完成后進行下述試驗。
應施加4U0直流電壓，持續15 min。
注：電纜絕緣修復后的電氣試驗由安裝要求決定，以上試驗僅適用于新安裝的電纜。
20 電纜產品的補充條款
20 電纜產品的補充條款
電纜產品的補充條款包括電纜型號和產品表示方法、多芯電纜的中性線和保護線導體標稱截面、產品驗收規則、成品電纜標志及電纜包裝、運輸和貯存，以及產品安裝條件，詳見附錄D。

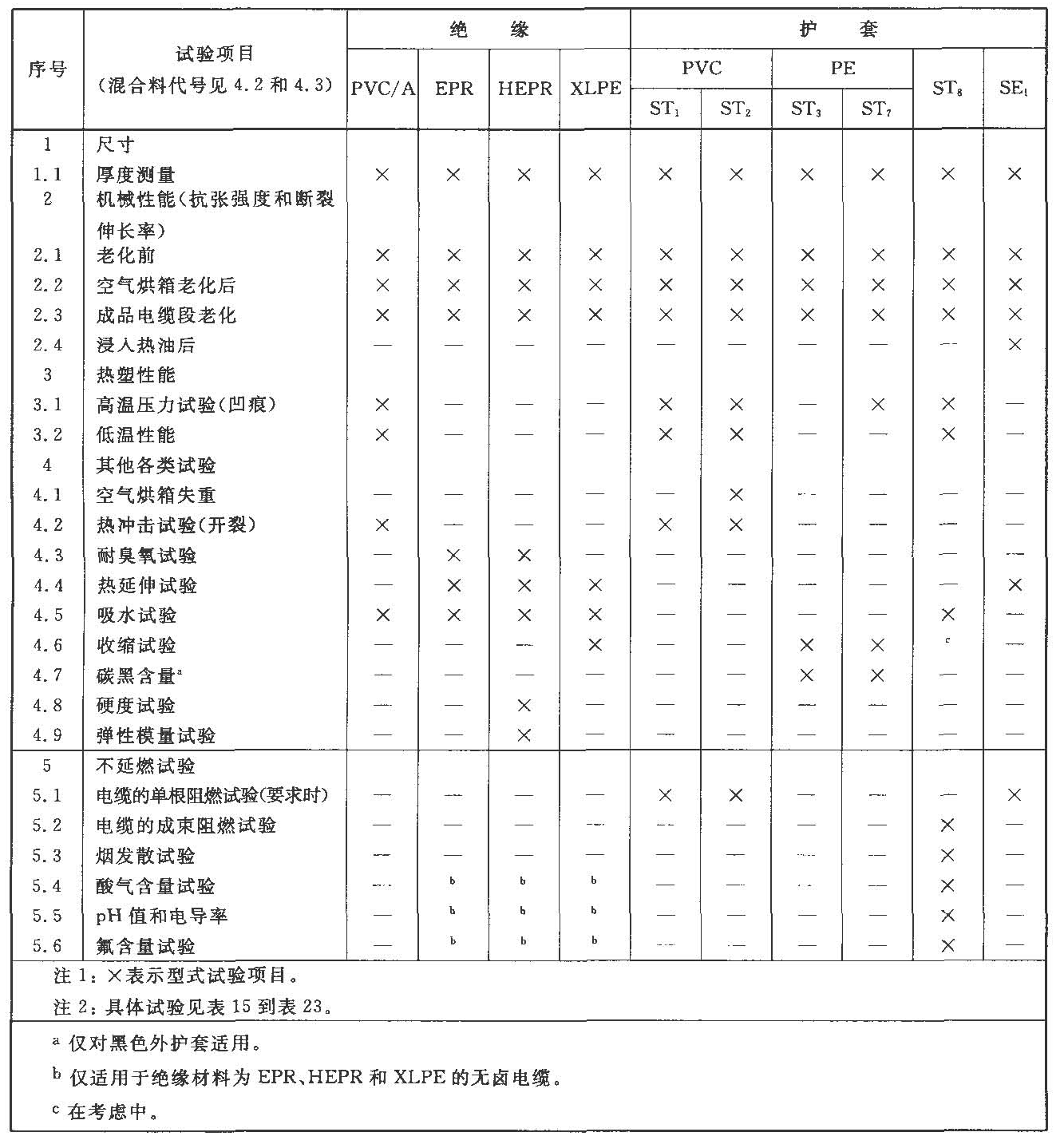

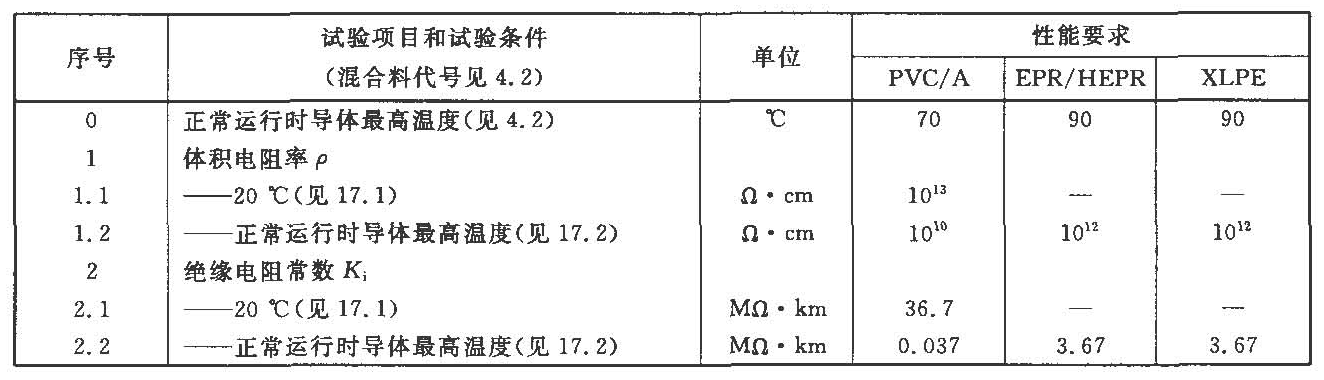

表13 絕緣混合料的電氣型式試驗要求
表14 非電氣型式試驗

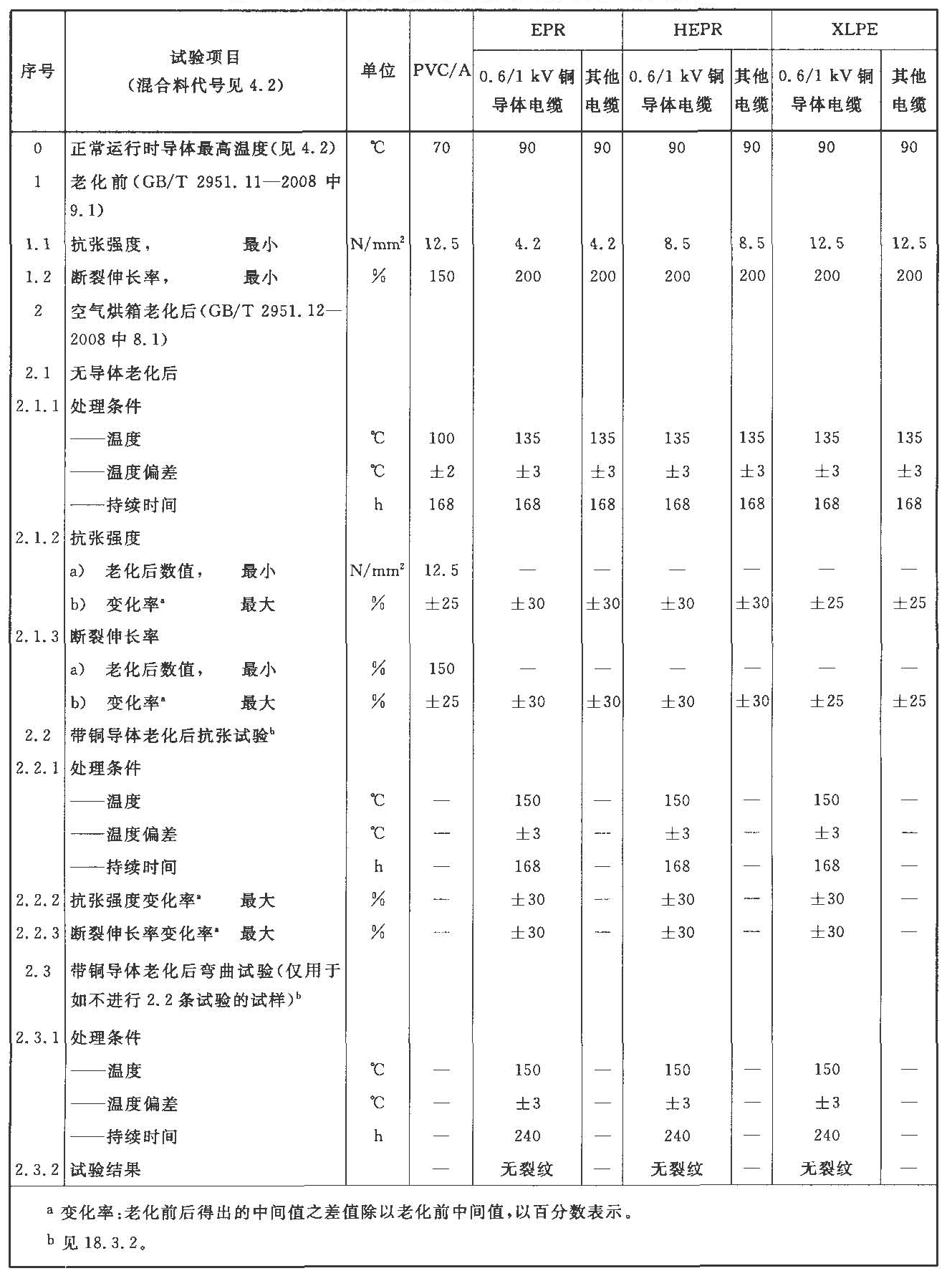

表15 電纜絕緣混合料機械性能試驗要求(老化前后)

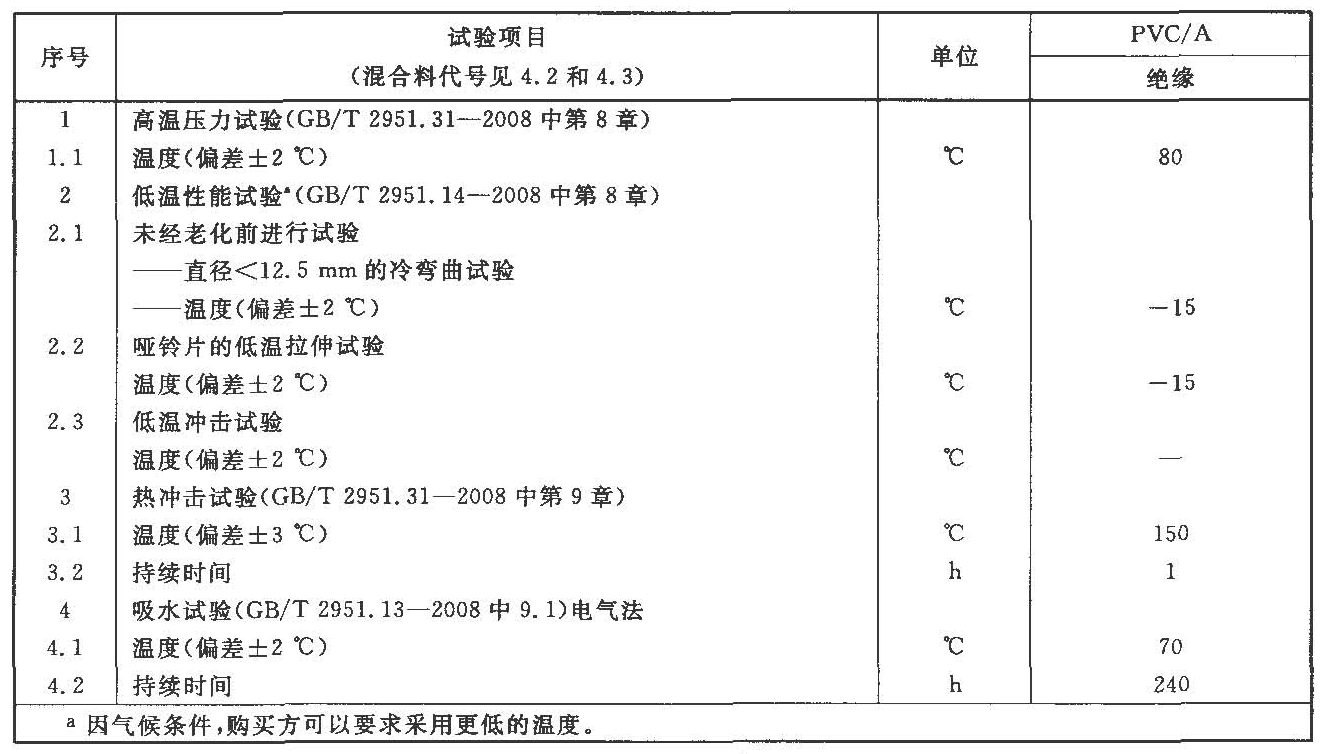

表16 PVC絕緣混合料特殊性能試驗要求

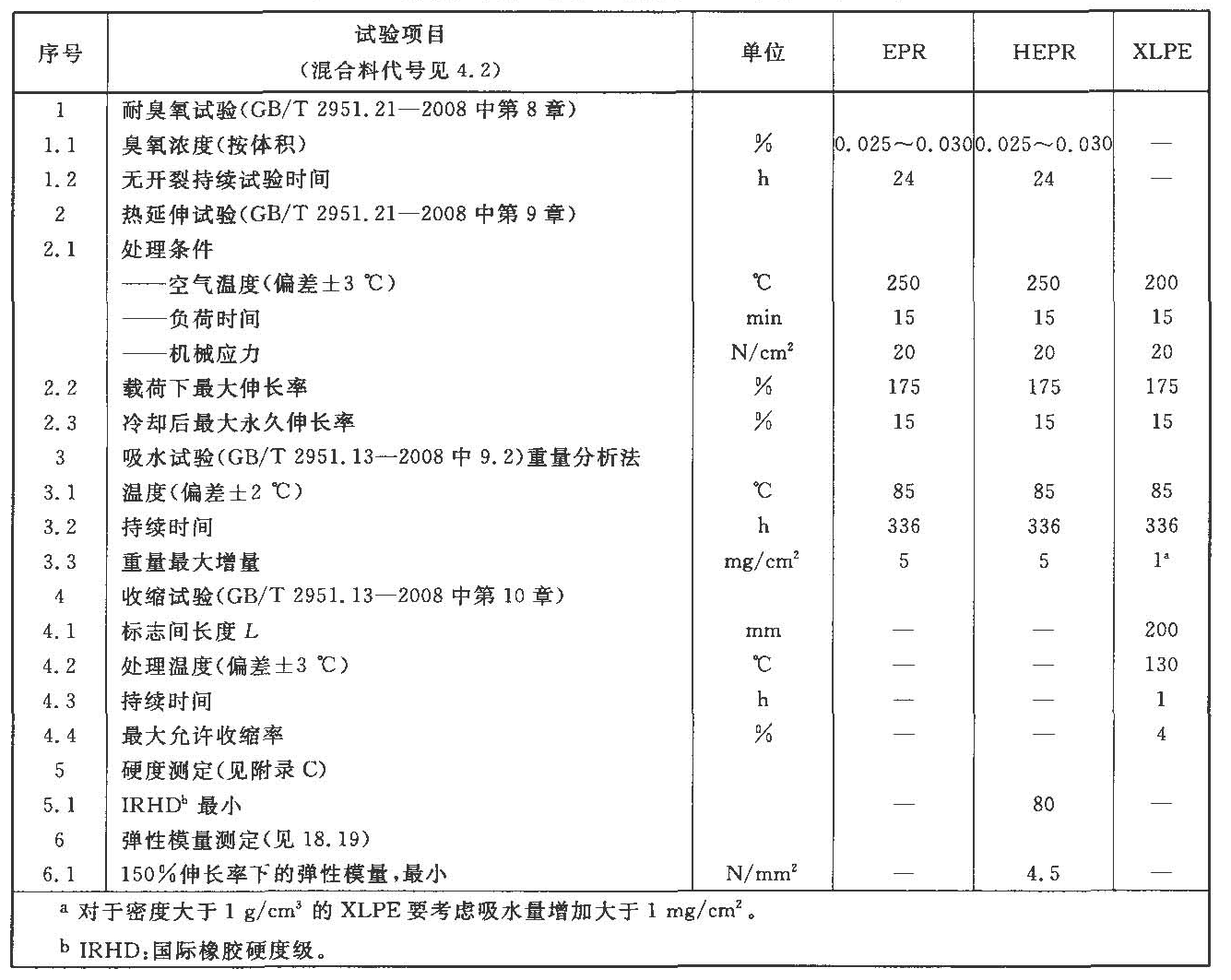

表17 各種熱固性絕緣混合料的特殊性能試驗要求

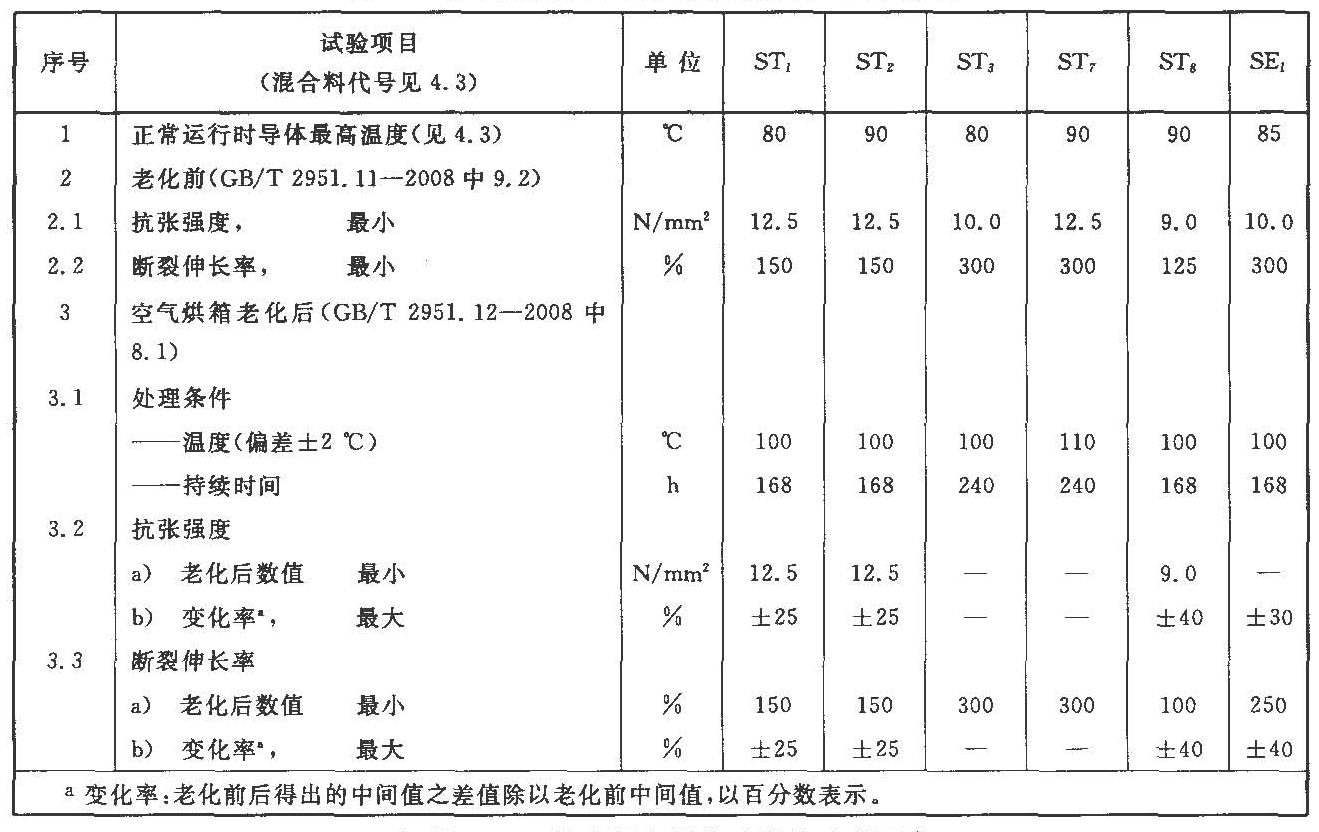

表18 護套混合料機械性能試驗要求(老化前后)

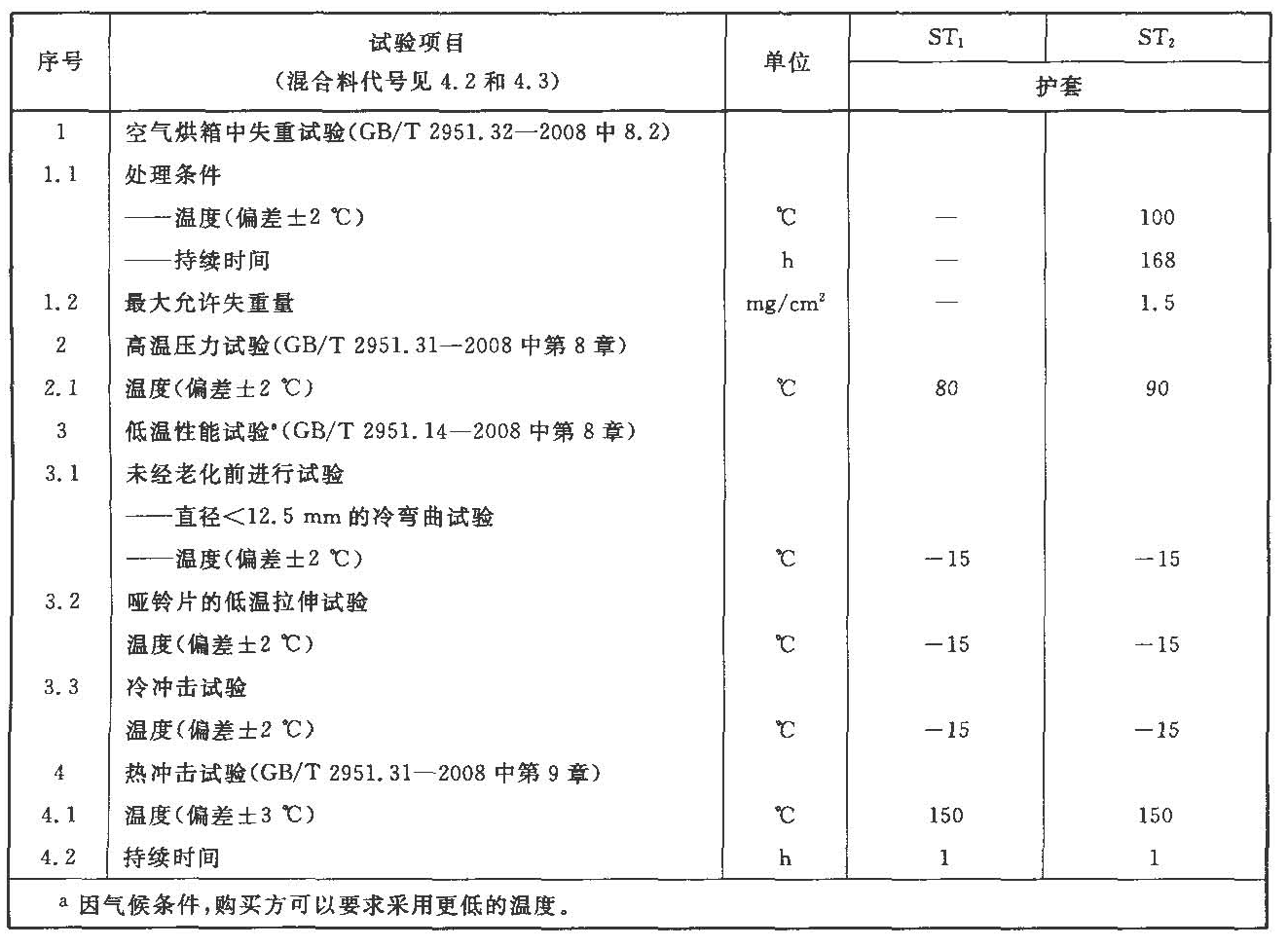

表19 PVC護套混合料特殊性能試驗要求

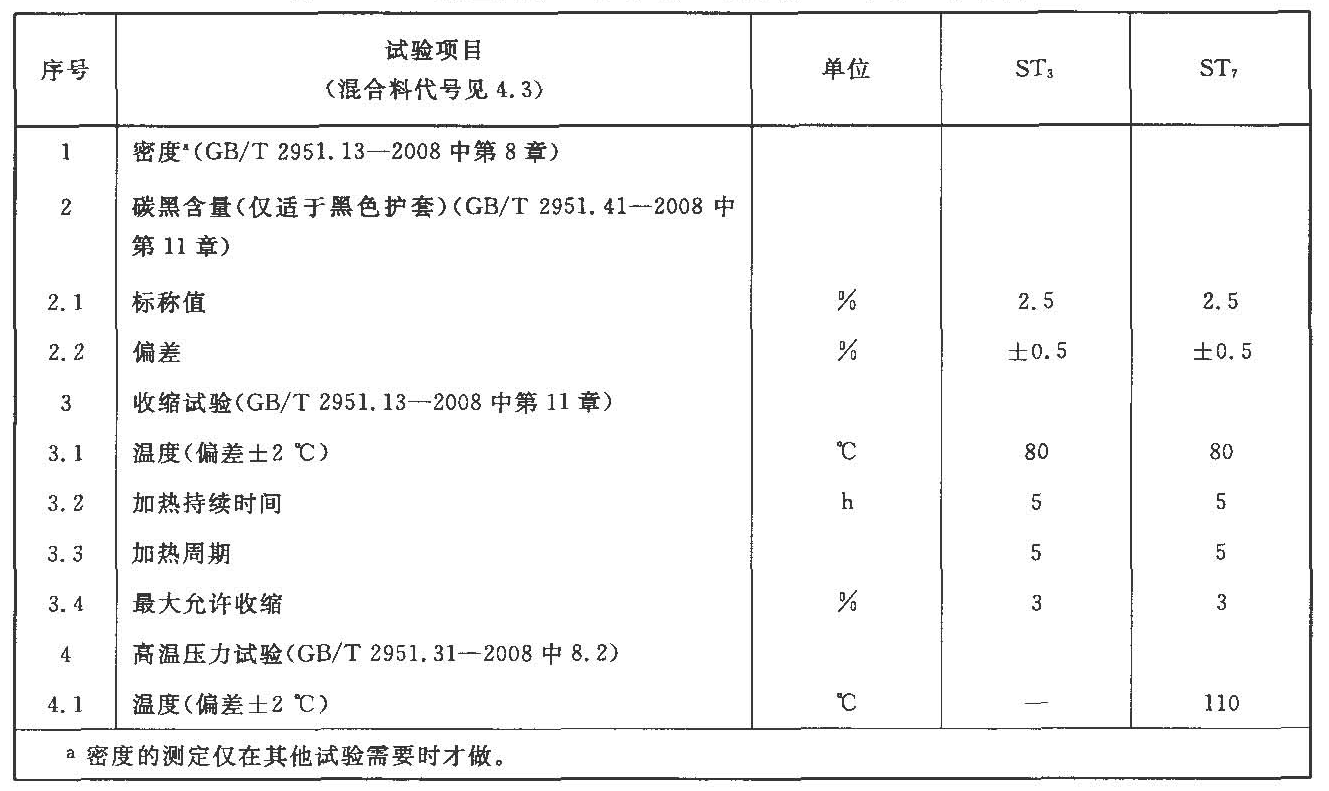

表20 PE(熱塑性聚乙烯)護套混合料的特殊性能試驗要求
表21 無鹵護套混合料的特殊性能試驗要求

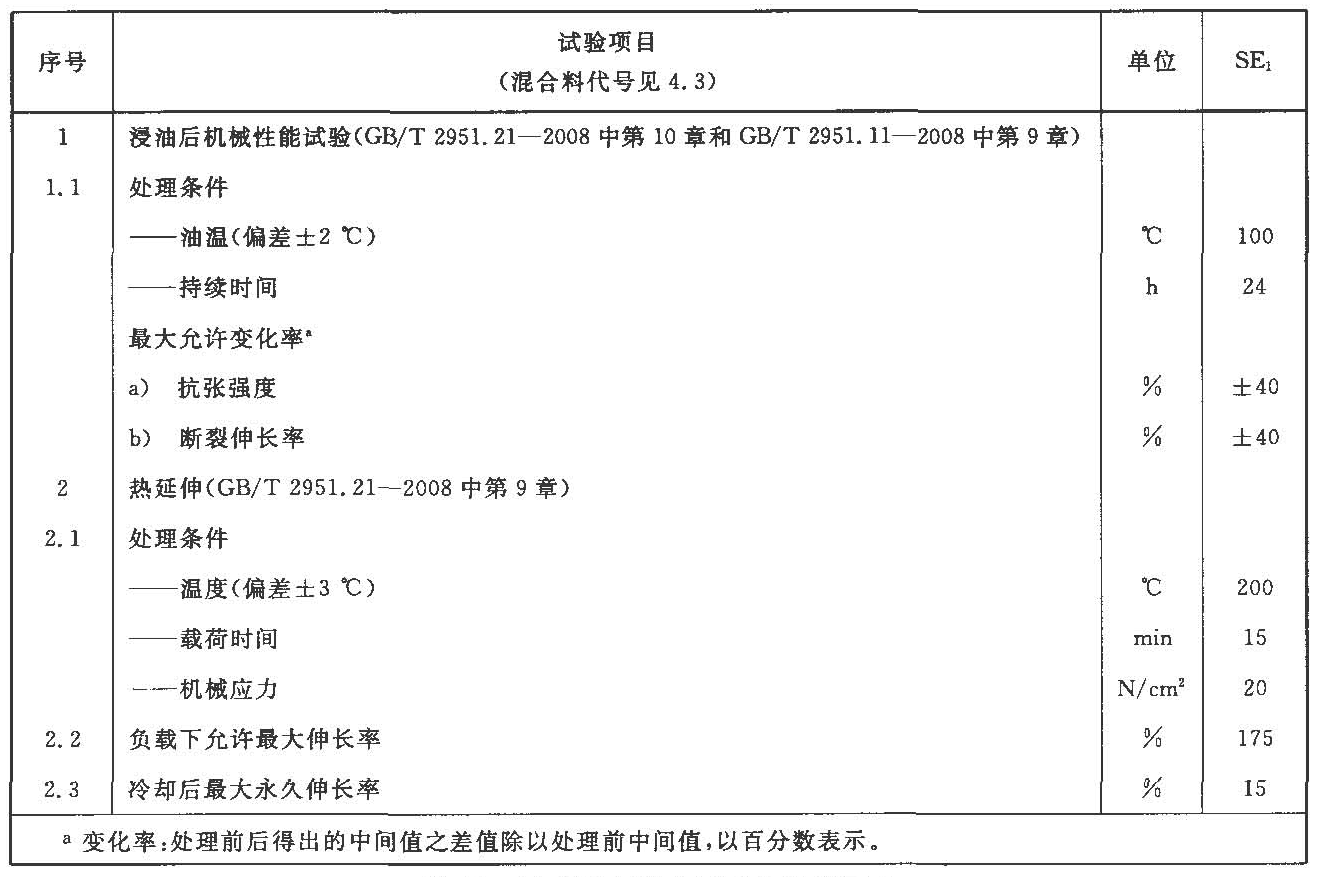

表22 彈性體護套混合料特殊性能試驗要求

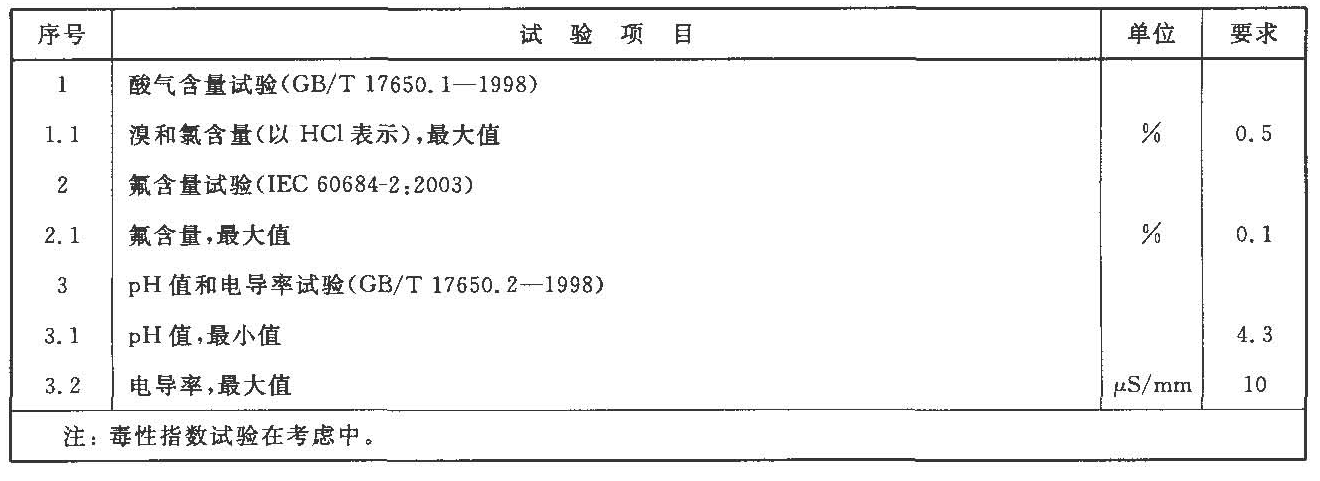

表23 無鹵混合料的試驗方法和要求
附錄A (規范性附錄)確定護層尺寸的假設計算方法
A.0
電纜護層，諸如護套和鎧裝，其厚度通常與電纜標稱直徑有一個“階梯表”的關系。
有時候會產生一些問題，計算出的標稱直徑不一定與生產出的電纜實際尺寸相同。在邊緣情況下，如果計算直徑稍有偏差，護層厚度與實際直徑不相符合，就會產生疑問。不同制造方的成型導體尺寸變化、計算方法不同會引起標稱直徑不同和由此導致使用在基本設計相同的電纜上的護層厚度不同。
為了避免這些麻煩，而采取假設計算方法。這種計算方法忽略形狀和導體的緊壓程度而根據導體標稱截面積，絕緣標稱厚度和電纜芯數，利用公式來計算假設直徑。這樣護套厚度和其他護層厚度都可以通過公式或表格而與假設直徑有了相應的關系。假設直徑計算的方法明確規定，使用的護層厚度是唯一的，它與實際制造中的細微差別無關。這就使電纜設計標準化，對于每一個導體截面的護層厚度尺寸可以被預先計算和規定。
假設直徑僅用來確定護套和電纜護層的尺寸，不是代替精確計算標稱直徑所需的實際過程，實際標稱直徑計算應分開計算。
A.1 概述
采用下述規定的電纜各種護層厚度的假設計算方法，是為了保證消除在單獨計算中引起的任何差異，例如由于導體尺寸的假設以及標稱直徑和實際直徑之間不可避免的差異。
所有厚度值和直徑都應按附錄B中的規則修約到一位小數。
扎帶，例如反向螺旋繞包在鎧裝外的扎帶，如果不厚于0.3 mm，在此方法中忽略。
附錄B (規范性附錄)數值修約
B.1 假設計算法的數值修約
在按附錄A計算假設直徑和確定單元尺寸而對數值進行修約時，采用下述規則。
當任何階段的計算值小數點后多于一位數時，數值應修約到一位小數，即精確到0.1 mm。每一階段的假設直徑數值應修約到0.1 mm，當用來確定包覆層厚度和直徑時，在用到相應的公式或表格中去之前應先進行修約，按附錄A要求從修約后的假設直徑計算出的厚度應依次修約到0.1 mm。
用下述實例來說明這些規則：
a)修約前數據的第二位小數為0、1、2、3或4時則小數點后第一位小數保持不變(舍棄)。
例如：
2.12 ≈2.1
2.449 ≈2.4
25.0478≈25.0
b)修約前數據的第二位小數為9、8、7、6或5時則小數點后第一位小數應增加1(進一)。
例如：
2.17 ≈2.2
2.453 ≈2.5
30.050≈30.1
B.2 用作其他目的的數值修約
除B.1考慮的用途外，有可能有些數值要修約到多于一位小數，例如計算幾次測量的平均值，或標稱值加上一個百分率偏差以后的最小值。在這些情況下，應按有關條文修約到小數點后面的規定位數。
這時修約的方法為：
a)如果修約前應保留的最后數值后一位數為0、1、2、3或4時，則最后數值應保持不變(舍棄)。
b)如果修約前應保留的最后數值后一位數為9、8、7、6或5時，則最后數值加1(進一)。
例如：
2.449 ≈2.45修約到二位小數；
2.449 ≈2.4修約到一位小數；
25.047 8≈25.048修約到三位小數；
25.047 8≈25.05修約到二位小數；
25.047 8≈25.0修約到一位小數。
附錄C (規范性附錄)HEPR絕緣硬度測定
C.1 試樣
試樣應是具有全部護層的一段成品電纜，小心地剝開試樣，直至HEPR絕緣的測量表面，也可采用一段絕緣線芯作試樣。
附錄D (規范性附錄)電纜產品的補充條款
D.2 多芯電纜中性線和保護線導體標稱截面積
多芯電纜中性線和保護線導體標稱截面積見表D.2。
4)非磁性金屬帶包括非磁性不銹鋼帶、鋁或鋁合金帶等。若訂貨合同中未注明，則采用何種非磁性金屬帶由制造方確定。
5)非磁性金屬絲包括非磁性不銹鋼絲、銅絲或鍍錫銅絲、銅合金絲或鍍錫銅合金絲、鋁或鋁合金絲等。若訂貨合同中未注明，則采用何種非磁性金屬絲由制造方確定。
6)彈性體外護套包括氯丁橡膠、氯磺化聚乙烯或類似聚合物為基的護套混合料。若訂貨合同中未注明，則采用何種彈性體由制造方確定。

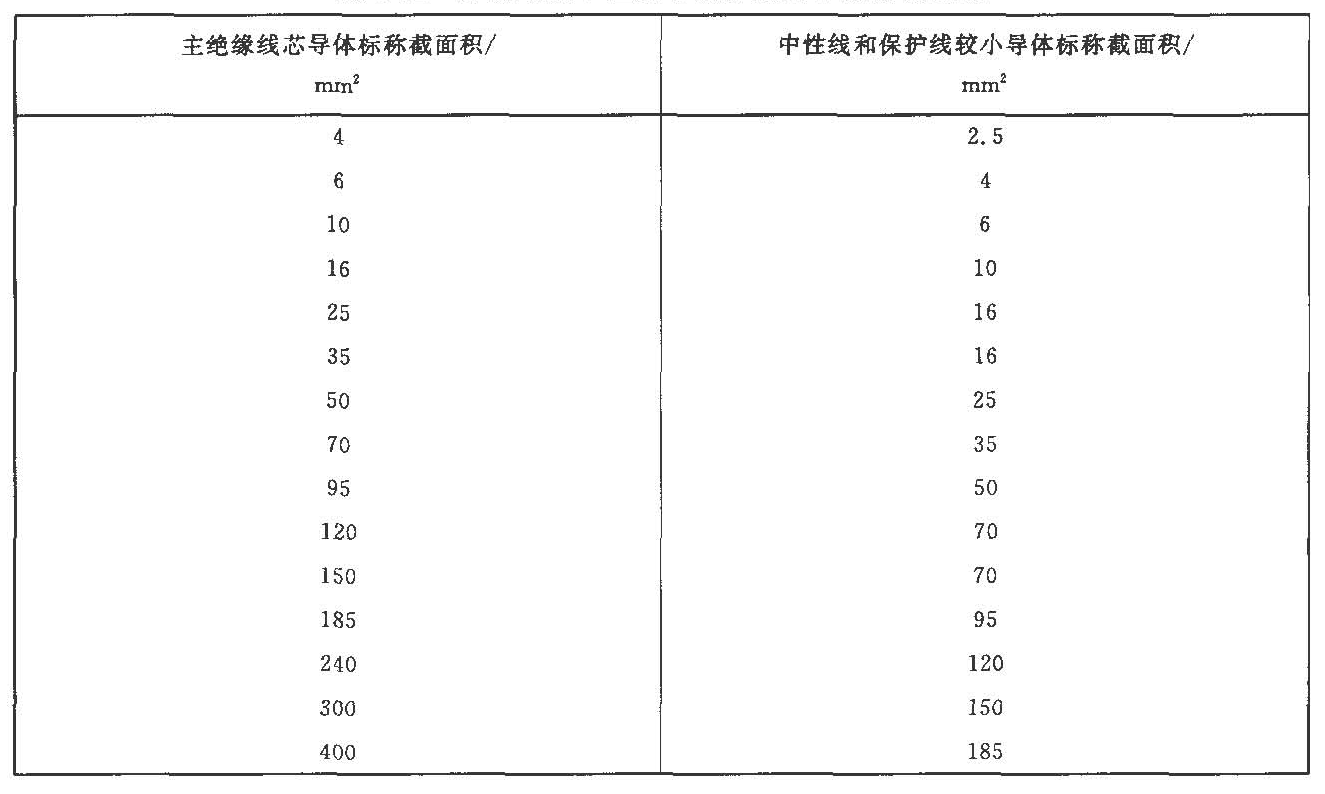

表D.2 多芯電纜中性線和保護線導體標稱截面積
