GB/T 7409.1-2008 同步電機勵磁系統 定義 （完整版）
1 范圍
1 范圍
GB/T 7409的本部分適用于同步電機的勵磁系統。
2 總則
2.1 勵磁控制系統
包括同步電機及其勵磁系統的反饋控制系統。
2.2 勵磁系統
提供同步電機磁場電流的裝置，包括所有調節與控制元件、勵磁功率單元、磁場過電壓抑制和滅磁裝置以及其他保護裝置。
2.3 勵磁功率單元
提供同步電機磁場電流的功率電源
注：電源的舉例，如：
——一臺旋轉電機，它既可以是直流電機或是交流電機以及與之聯接的整流器。
——一臺或幾臺變壓器以及與之聯接的整流器。
2.4 勵磁控制
根據包括同步電機、勵磁功率單元以及與之聯接的電網在內的系統狀態的信號特性，改變勵磁功率的控制。
注：同步電機端電壓是優先考慮的被控制量。
2.5 磁場繞組端部
同步電機磁場繞組的輸入部位。
注1：假如有電刷與滑環，它們都是磁場繞組的一部分。
注2：對于無刷電機，旋轉整流器與電機磁場繞組的引線之間的連接點是磁場繞組的端部。
2.6 勵磁系統的輸出端
勵磁系統裝置的輸出的部位，這些端部可以與磁場繞組端部部位不同。
2.7 額定磁場電流
同步電機運行在額定電壓、電流、功率因數與轉速下，其磁場繞組中的直流電流。
2.8 額定磁場電壓
在磁場繞組上產生額定磁場電流所需要的電機磁場繞組端部的直流電壓。這時磁場繞組的溫度應是在額定負載、額定工況以及初級冷卻介質在最高溫度條件下的溫度。
注：假如同步電機有一個周期負載，使磁場繞組溫度不能達到穩定，那么UfN應是在周期負載中磁場繞組達到的最高溫度條件下的電壓。
2.9 空載磁場電流

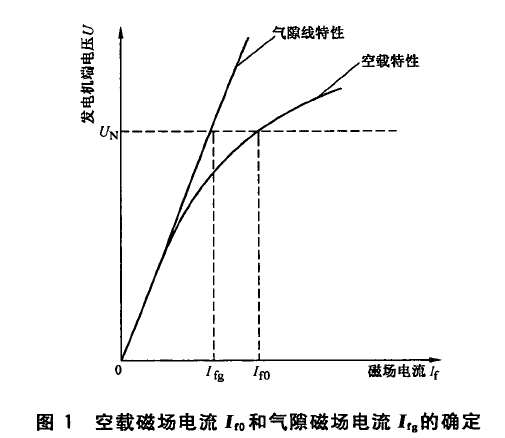

同步電機在空載、額定轉速下產生額定電壓所需的電機磁場繞組的直流電流(見圖1)。
2.10 空載磁場電壓
在磁場繞組溫度為25℃時，產生空載磁場電流所需的電機磁場繞組端部的直流電壓。
2.11 氣隙磁場電流
在空載氣隙線上產生同步電機額定電壓理論上所需的磁場繞組中的直流電流。
注：當用計算機表述勵磁系統模型時，氣隙磁場電流是一個基準量。
2.12 氣隙磁場電壓
當磁場繞組電阻等于UfN/IfN時，產生氣隙磁場電流所需的同步電機磁場繞組端部的直流電壓。
注：當用計算機表述勵磁系統模型時，氣隙磁場電壓是一個基準量。
2.13 勵磁系統額定電流
在規定的運行條件下，并考慮通常由于電機電壓和頻率變化引起電機對勵磁的最大要求時，勵磁系統能夠長期連續輸出的最大直流電流。
2.13 勵磁系統額定電流
在規定的運行條件下，并考慮通常由于電機電壓和頻率變化引起電機對勵磁的最大要求時，勵磁系統能夠長期連續輸出的最大直流電流。
2.15 勵磁系統頂值電流
在規定的時間內，勵磁系統從它的輸出端能夠連續提供的最大直流電流。
2.16 勵磁系統頂值電壓
在規定的條件下，勵磁系統從它的輸出端能夠提供的最大直流電壓。
注1：對于從同步電機的電壓和電流(假如有)取得電源的勵磁系統，電力系統擾動的性質與勵磁系統和同步電機的特定設計參數將影響勵磁系統的輸出。對這樣的系統，頂值電壓的確定要考慮電壓降及電流(假如有)的增長。
注2：對于使用旋轉勵磁機的系統，頂值電壓在額定轉速下確定。
2.17 勵磁系統頂值電流倍數
勵磁系統頂值電流與額定磁場電流的比值。
2.18 勵磁系統頂值電壓倍數
勵磁系統頂值電壓與額定磁場電壓的比值。
2.19 勵磁系統的標稱響應

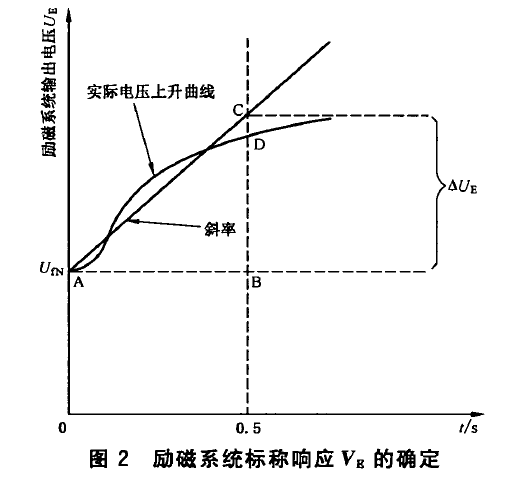

由勵磁系統的電壓響應曲線確定的勵磁系統輸出電壓的增量與額定磁場電壓的比值(見圖2)。這個比率，假定保持恒定，所擴展的電壓一時間面積，與在第一個半秒鐘時間間隔內得到的實際面積相等。
注1：在勵磁系統帶有電阻等于UfN/IfN及足夠的電感負載下，確定勵磁系統標稱響應，要考慮電壓變化的影響及電流與電壓的波形。
注2：勵磁系統標稱響應是這樣確定的，開始的勵磁系統電壓等于同步電機的額定磁場電壓。然后，輸入一個特定的電壓偏差階躍，使得很快獲得勵磁系統頂值電壓。
注3：對于從同步電機電壓和電流(假如有)取得電源的勵磁系統，電力系統擾動性質與同步電機及勵磁系統的特定設計參數影響勵磁系統輸出。對這種系統，確定勵磁系統標稱響應要考慮電壓降落與電流(假如有)的增長。
注4：對于使用旋轉勵磁機的勵磁系統，在額定轉速下確定勵磁系統的標稱響應。
2.20 電壓靜差率 static-voltage error ratio ε
負載電流補償單元切除、原動機轉速及功率因數在規定范圍內變化，發電機負載從額定變化到零時端電壓變化率，即：
式中：
ε——電壓靜差率，用百分比表示；
UN——額定負載下的發電機端電壓，單位為伏特(V)；
U0——空載時發電機端電壓，單位為伏特(V)。
2.21 電壓調差率
發電機在功率因數等于零的情況下，無功電流從零變化到額定定子電流值時，發電機端電壓的變化率。負載電流補償器退出后的電壓調差率稱自然電壓調差率D0。
式中：
D——電壓調差率，用百分比表示；
U0——空載時發電機端電壓，單位為伏特(V)；
U——功率因數等于零、無功電流等于額定定子電流值時的發電機端電壓，單位為伏特(V)。
2.22 無功電流補償率
(按照效果描述)因無功電流補償器投入而產生的電壓調差率的增量。
式中：
KRCC——無功電流補償率，用百分比表示(％)；
D——電壓調差率，用百分比表示(％)；
D0——自然電壓調差率，用百分比表示(％)。
注：在工程應用中，當電壓靜差率小于1％時可視D0為零，即KRCC=D。
2.23 發電機空載階躍響應的超調量、調節時間和振蕩次數

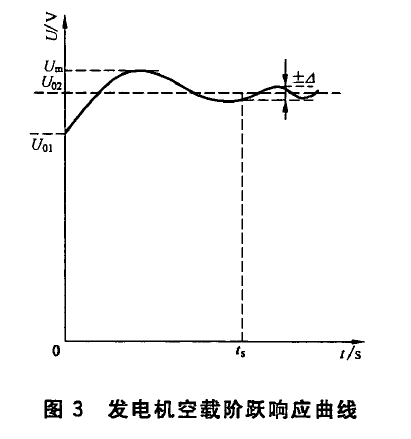

發電機在空載額定工況下，突然改變電壓給定值，使同步發電機端電壓由初始值U01變?yōu)榉€(wěn)態值U02，獲得發電機空載階躍響應曲線(見圖3)。發電機端電壓的最大值Um與穩態值U02之差與端電壓穩態變化量(穩態值U02與初始值U01之差)之比的百分數為超調量MP，從電壓給定躍變開始到發電機端電壓與新的穩態值的差值Δ對端電壓穩態變化量之比不超過5％，所需時間為調節時間ts。在調節時間內，由第一次越過穩態值U02。起的波動次數為振蕩次數n。
式中：
MP——超調量，用百分比表示；
Um——發電機端電壓最大值，單位為伏特(V)；
U01、U02——發電機端電壓前穩態值和后穩態值，單位為伏特(V)；
ts——調節時間，單位為秒。
2.24 100％電壓起勵時的超調量、調節時間和振蕩次數
發電機在額定轉速下，突然投入勵磁系統，使同步發電機端電壓從零上升到額定值時，發電機端電壓的最大值與最終穩態值之差對最終穩態值之比的百分數為零起升壓的超調量，從起勵開始到發電機端電壓與最終穩態值之差不超過最終穩態值的2％所需時間為調節時間。在調節時間內，由第一次越過最終穩態值起的波動次數為振蕩次數。
2.25 勵磁系統電壓響應時間
發電機帶額定負荷運行于額定轉速下，突然改變電壓測量值，勵磁系統的輸出端電壓達到頂值電壓與額定磁場電壓之差的95％所需要的時間。
2.26 高起始響應勵磁系統
電壓響應時間小于或等于0.1 s的交流勵磁機勵磁系統。
2.27 勵磁系統強迫切除
是指由于勵磁系統故障導致同步電機跳閘。
2.28 勵磁系統年強迫切除率F.O.R
在一年內，用百分數來表示的勵磁系統強迫切除小時數對投運小時數與強迫切除小時數之和的比值。
2.29 勵磁系統誤強勵
因勵磁系統失控導致勵磁系統輸出異常升高。
2.30 勵磁系統(數學)模型
在電力系統穩定性研究中為了模擬勵磁系統行為而建立的勵磁系統的數學表達。
3 勵磁功率單元種類
4 勵磁系統種類
4.2 靜止勵磁系統
使用靜止勵磁功率單元的勵磁系統。
5 控制功能
5.1 自動電壓調節器
將同步發電機的實際電壓與給定值進行比較，并按其偏差以適當?shù)目刂埔?guī)律調節勵磁輸出的裝置。
5.2 手動勵磁調節器
將同步發電機的實際磁場電流(或電壓)與給定值進行比較，并按其偏差以適當?shù)目刂埔?guī)律調節勵磁輸出的裝置。
5.3 負載電流補償器
一種裝置或功能，能影響電壓調節器使其控制某點的電壓，而不是測得的同步發電機電壓?？蓱糜诓糠盅a償由外部阻抗引起的電壓降，也可用于機組間的無阻抗并聯運行，以實現對各機組的無功功率的分配。
5.4 過勵限制器
一種電壓調節器的附加單元或功能，目的是將勵磁系統輸出電流限制在允許值之內，限制作用可能是瞬時的或延時的。
5.5 過勵保護器
一種電壓調節器附加單元或功能，目的是在過勵限制器無法將勵磁系統輸出電流限制在允許值之內時發出保護信號。
5.6 定子電流限制器
一種電壓調節器的附加單元或功能，目的是將同步電機定子電流限制在允許值之內，限制作用是延時的。
5.7 欠勵限制器
一種電壓調節器的附加單元或功能，目的是在減少勵磁時限制同步電機不超越靜態穩定極限，或不超越由定子端部鐵芯發熱而要求的圓柱轉子型電機的熱容量。通常的輸入量是：同步電機的有功功率、無功電流和端電壓，或者是功角，或者是磁場電流(也許還綜合其他變量)。
5.8 V/Hz限制器
一種電壓調節器的附加單元或功能，目的是防止同步電機或與其相連變壓器過磁通。
5.9 電力系統穩定器
一種附加勵磁控制裝置或功能，它借助于電壓調節器控制勵磁功率單元的輸出，來阻尼同步電機的功率振蕩。輸入量可以是轉速、頻率、或功率(或多個變量的綜合)。
附錄A
附錄A
(資料性附錄)
本部分章條編號與IEC 60034-16-1：1991-02章條編號對照
表A.1給出了本部分章條編號與IEC 60034-16-1：1991-02章條編號對照一覽表。

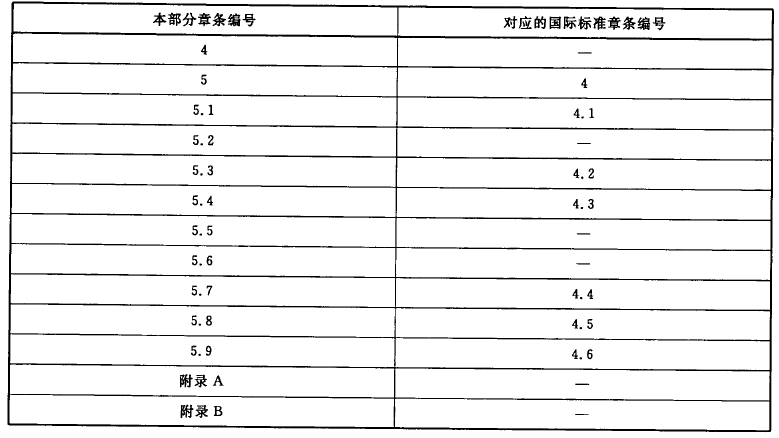

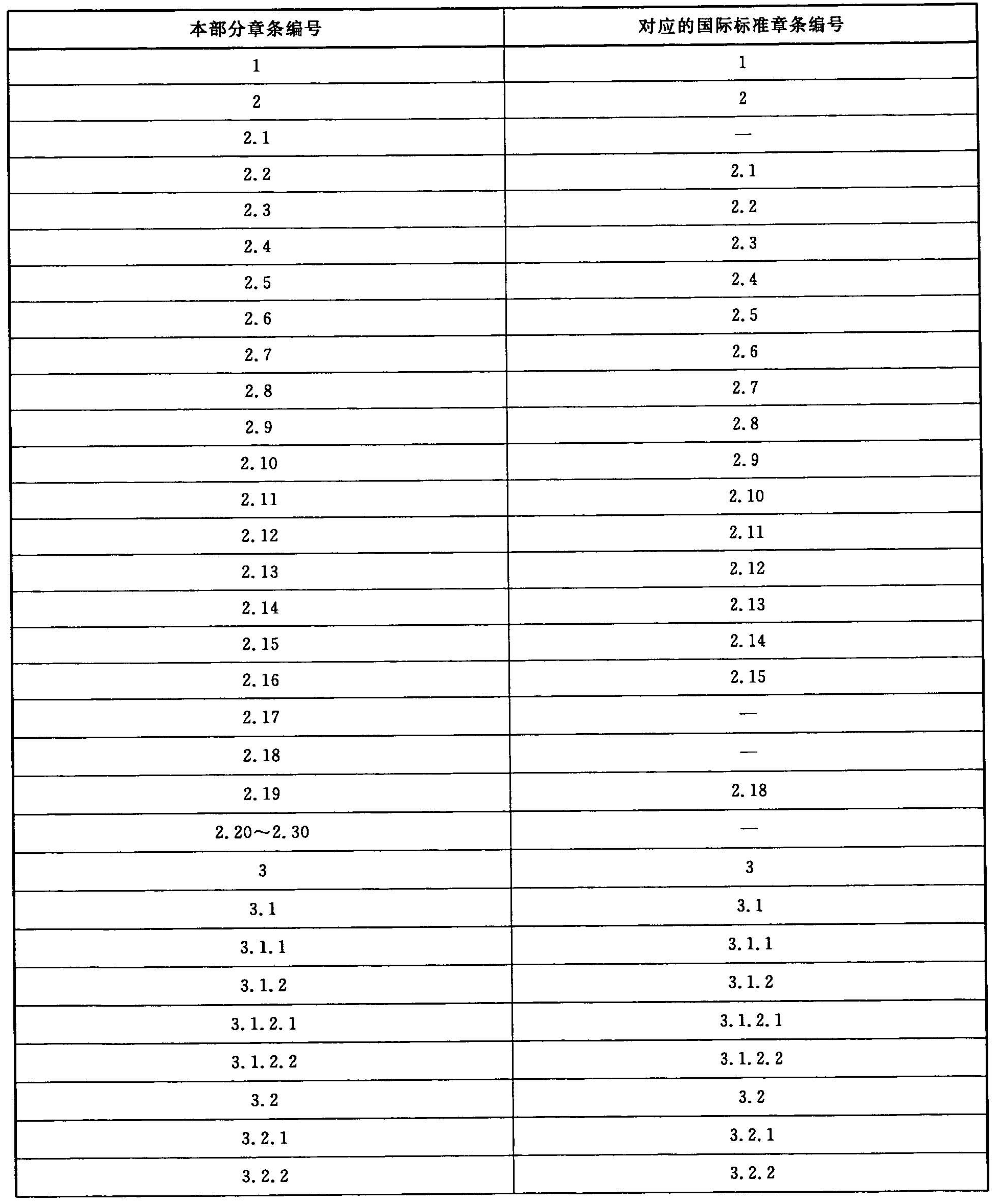

表A.1 本部分章條編號與IEC 60034-16-1：1991-02章條編號對照
表A.1(續)
附錄B
附錄B
(資料性附錄)
本部分與IEC 60034-16-1：1991-02技術性差異及其原因
表B.1給出了本部分與IEC 60034-16-1：1991-02的技術性差異及其原因。

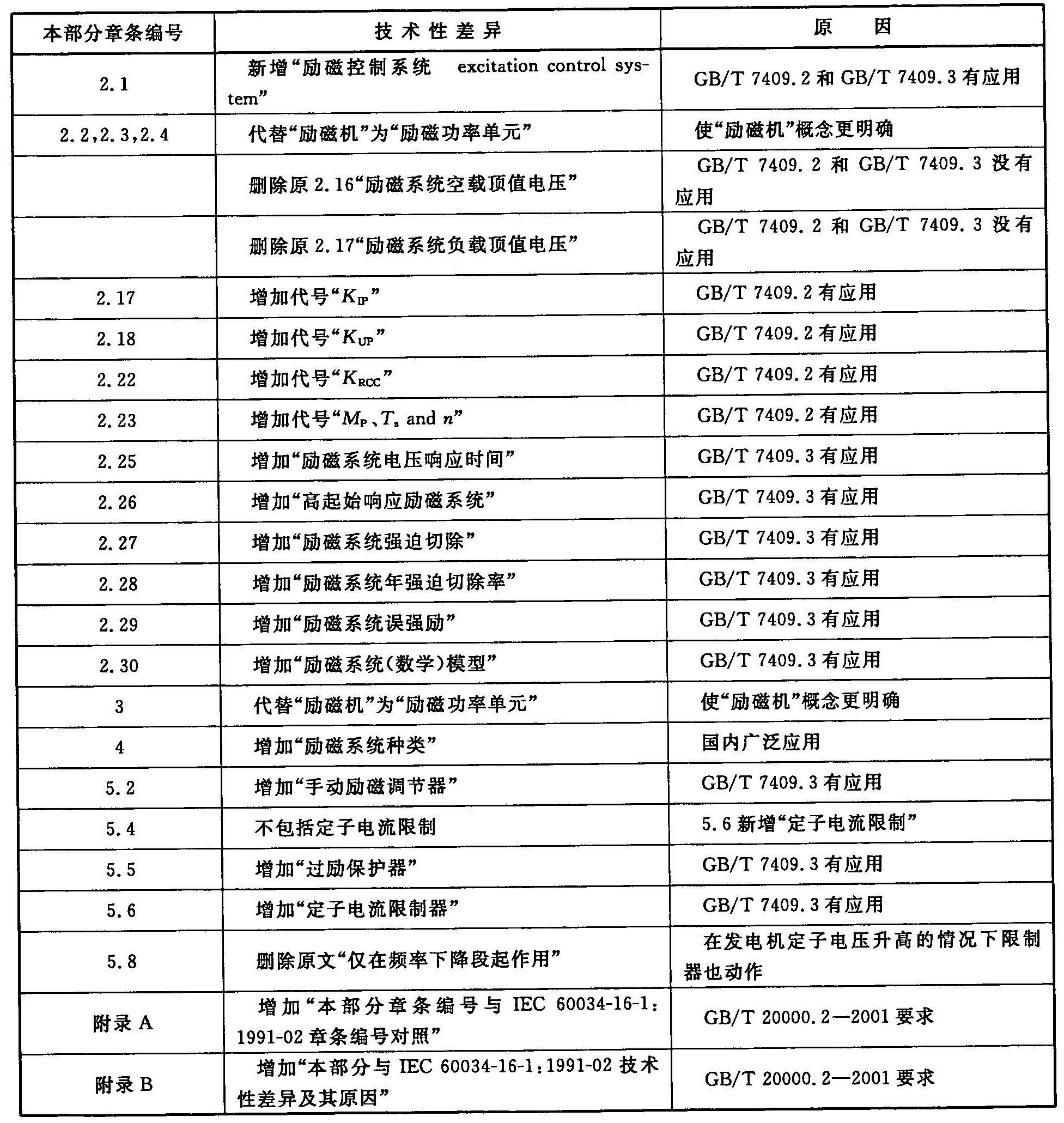

表B.1 本部分與IEC 60034-16-1 1991-02技術性差異及其原因
