（免費下載）JGJ/T 104-2011 建筑工程冬期施工規(guī)程
1 總 則
1.0.1 為了在建筑工程冬期施工中貫徹執(zhí)行國家的技術經(jīng)濟政策，做到技術先進、安全適用、經(jīng)濟合理、確保質量、節(jié)能環(huán)保，制定本規(guī)程。
1.0.2 本規(guī)程適用于工業(yè)與民用房屋和一般構筑物的冬期施工。
1.0.3 本規(guī)程冬期施工期限劃分原則是：根據(jù)當?shù)囟嗄隁庀筚Y料統(tǒng)計，當室外日平均氣溫連續(xù)5d穩(wěn)定低于5℃即進入冬期施工，當室外日平均氣溫連續(xù)5d高于5℃即解除冬期施工。
1.0.4 凡進行冬期施工的工程項目，應編制冬期施工專項方案；對有不能適應冬期施工要求的問題應及時與設計單位研究解決。
1.0.5 建筑工程冬期施工除應符合本規(guī)程外，尚應符合國家現(xiàn)行有關標準的規(guī)定。
2 術 語
2.0.1 負溫焊接
在室外或工棚內的負溫下進行鋼筋的焊接連接。
2.0.2 受凍臨界強度
冬期澆筑的混凝土在受凍以前必須達到的最低強度。
2.0.3 蓄熱法
混凝土澆筑后，利用原材料加熱以及水泥水化放熱，并采取適當保溫措施延緩混凝土冷卻，在混凝土溫度降到o℃以前達到受凍臨界強度的施工方法。
2.0.4 綜合蓄熱法
摻早強劑或早強型復合外加劑的混凝土澆筑后，利用原材料加熱以及水泥水化放熱，并采取適當保溫措施延緩混凝土冷卻，在混凝土溫度降到0℃以前達到受凍臨界強度的施工方法。
2.0.5 電加熱法
冬期澆筑的混凝土利用電能進行加熱養(yǎng)護的施工方法。
2.0.6 電極加熱法
用鋼筋作電極，利用電流通過混凝土所產生的熱量對混凝土進行養(yǎng)護的施工方法。
2.0.7 電熱毯法
混凝土澆筑后，在混凝土表面或模板外覆蓋柔性電熱毯，通電加熱養(yǎng)護混凝土的施工方法。
2.0.8 工頻渦流法
利用安裝在鋼模板外側的鋼管，內穿導線，通以交流電后產生渦流電，加熱鋼模板對混凝土進行加熱養(yǎng)護的施工方法。
2.0.9 線圈感應加熱法
利用纏繞在構件鋼模板外側的絕緣導線線圈，通以交流電后在鋼模板和混凝土內的鋼筋中產生電磁感應發(fā)熱，對混凝土進行加熱養(yǎng)護的施工方法。
2.0.10 暖棚法
將混凝土構件或結構置于搭設的棚中，內部設置散熱器、排管、電熱器或火爐等加熱棚內空氣，使混凝土處于正溫環(huán)境下養(yǎng)護的施工方法。
2.0.11 負溫養(yǎng)護法
在混凝土中摻入防凍劑，使其在負溫條件下能夠不斷硬化，在混凝土溫度降到防凍劑規(guī)定溫度前達到受凍臨界強度的施工方法。
2.0.12 硫鋁酸鹽水泥混凝土負溫施工法
冬期條件下，采用快硬硫鋁酸鹽水泥且摻入亞硝酸鈉等外加劑配制混凝土，并采取適當保溫措施的負溫施工法。
2.0.13 起始養(yǎng)護溫度
混凝土澆筑結束，表面覆蓋保溫材料完成后的起始溫度。
2.0.14 熱熔法
防水層施工時，采用火焰加熱器加熱熔化熱熔型防水卷材底層的熱熔膠進行粘貼的施工方法。
2.0.15 冷粘法
采用膠粘劑將卷材與基層、卷材與卷材進行粘結，而不需加熱的施工方法。
2.0.16 涂膜屋面防水
以瀝青基防水涂料、高聚物改性瀝青防水涂料或合成高分子防水涂料等材料，均勻涂刷一道或多道在基層表面上，經(jīng)固化后形成整體防水涂膜層。
2.0.17 成熟度
混凝土在養(yǎng)護期間養(yǎng)護溫度和養(yǎng)護時間的乘積。
2.0.18 等效齡期
混凝土在養(yǎng)護期間溫度不斷變化，在這一段時間內，其養(yǎng)護的效果與在標準條件下養(yǎng)護達到的效果相同時所需的時間。
3 建筑地基基礎工程
4 砌體工程
5 鋼筋工程
6 混凝土工程
7 保溫及屋面防水工程
8 建筑裝飾裝修工程
9 鋼結構工程
10 混凝土構件安裝工程
11 越冬工程維護
附錄A 混凝土的熱工計算
附錄B 用成熟度法計算混凝土早期強度
B.0.1 成熟度法的適用范圍及條件應符合下列規(guī)定：
1 本法適用于不摻外加劑在50℃以下正溫養(yǎng)護和摻外加劑在30℃以下養(yǎng)護的混凝土，也可用于摻防凍劑負溫養(yǎng)護法施工的混凝土；
2 本法適用于預估混凝土強度標準值60％以內的強度值；
3 應采用工程實際使用的混凝土原材料和配合比，制作不少于5組混凝土立方體標準試件在標準條件下養(yǎng)護，測試1d、2d、3d、7d、28d的強度值；
4 采用本法應取得現(xiàn)場養(yǎng)護混凝土的連續(xù)溫度實測資料。
B.0.2 用計算法確定混凝土強度應按下列步驟進行：
1 用標準養(yǎng)護試件的各齡期強度數(shù)據(jù)，應經(jīng)回歸分析擬合成下式曲線方程：
（B.0.2-1)
式中：f——混凝土立方體抗壓強度(MPa)；
D——混凝土養(yǎng)護齡期(d)；
a、b——參數(shù)。
2 應根據(jù)現(xiàn)場的實測混凝土養(yǎng)護溫度資料，按下式計算混凝土已達到的等效齡期：
（B.0.2-2)
式中：De——等效齡期(h)；
aT——等效系數(shù)，按表B.0.2采用；
△t——某溫度下的持續(xù)時間(h)。
3 以等效齡期De作為D代入公式(B.0.2-1)，計算混凝土強度。

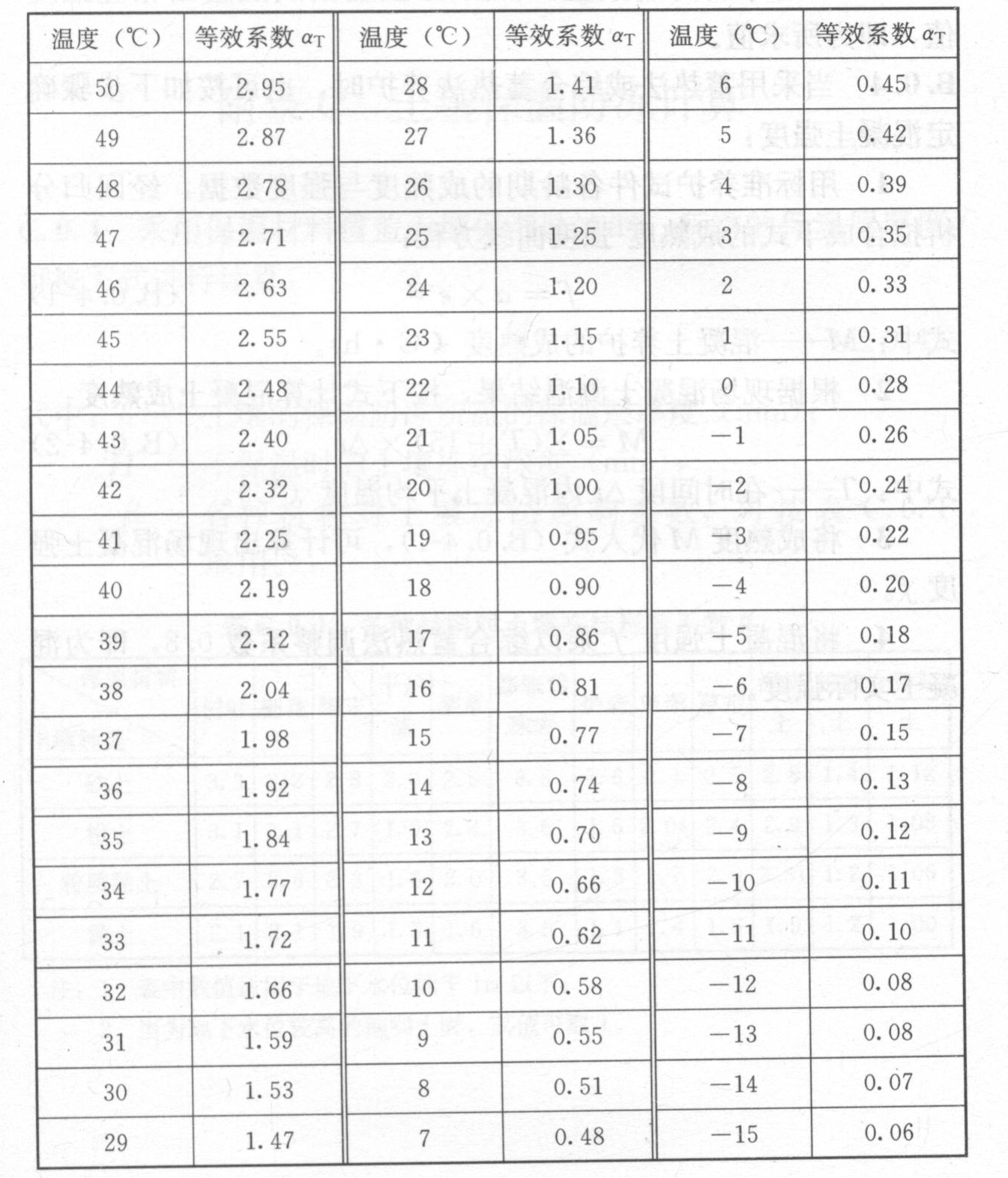

表B.0.2 等效系數(shù)αT
B.0.3 用圖解法確定混凝土強度宜按下列步驟進行：
1 根據(jù)標準養(yǎng)護試件各齡期強度數(shù)據(jù)，在坐標紙上畫出齡期一強度曲線；
2 根據(jù)現(xiàn)場實測的混凝土養(yǎng)護溫度資料，計算混凝土達到的等效齡期；
3 根據(jù)等效齡期數(shù)值，在齡期一強度曲線上查出相應強度值，即為所求值。
B.0.4 當采用蓄熱法或綜合蓄熱法養(yǎng)護時，也可按如下步驟確定混凝土強度：
1 用標準養(yǎng)護試件各齡期的成熟度與強度數(shù)據(jù)，經(jīng)回歸分析擬合成下式的成熟度一強度曲線方程：
（B.0.4-1）
式中：M――混凝土養(yǎng)護的成熟度(℃h)。
2 根據(jù)現(xiàn)場混凝土測溫結果，按下式計算混凝土成熟度：
（B.0.4-2）
式中：T——在時間段△t內混凝土平均溫度(℃)。
3 將成熟度M代入式(B.0.4-1)，可計算出現(xiàn)場混凝土強度f。
4 將混凝土強度f乘以綜合蓄熱法調整系數(shù)0.8，即為混凝土實際強度。
附錄C 土壤保溫防凍計算
C.0.1 采用保溫材料覆蓋土壤保溫防凍時，所需的保溫層厚度可按下式進行計算：
（C.0.1)
式中：h——土壤的保溫防凍所需的保溫層厚度(mm)；
H——不保溫時的土壤凍結深度(mm)；
β——各種材料對土壤凍結影響系數(shù)，可按表C.0.1取用。

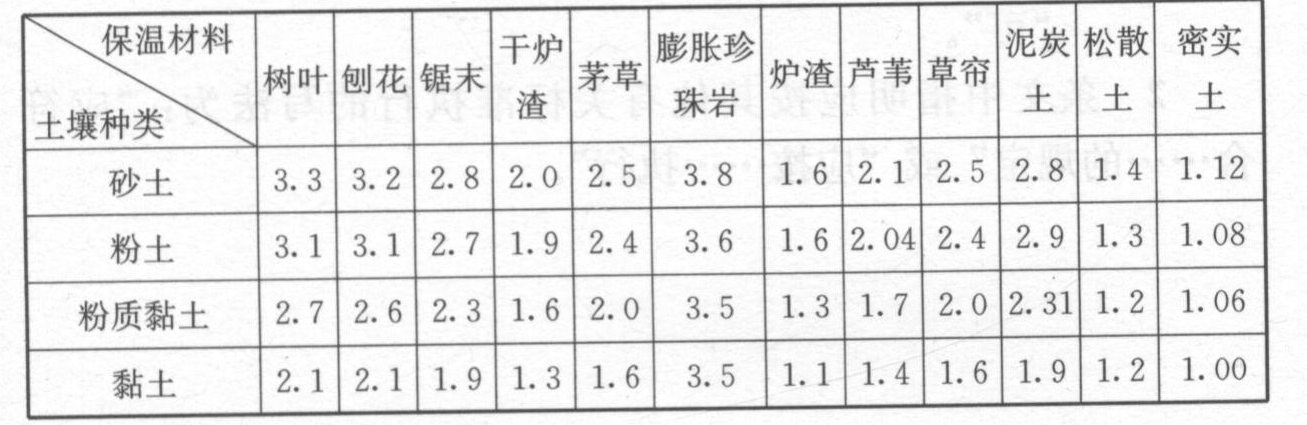

表C.0.1 各種材料對土壤凍結影響系數(shù)β
注：1 表中數(shù)值適用于地下水位低于1m以下；
2 當為地下水位較高的飽和土時，其值可取1。
