（免費下載）JGJ/T 299-2013 建筑防水工程現場檢測技術規范
1 總則
1.0.1 為保證建筑防水工程質量，統一現場檢測方法，制定本規范。
1.0.2 本規范適用于建筑防水工程的現場檢測。
1.0.3 建筑防水工程的現場檢測除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 檢測單元 testing unit
按要求劃分的、供檢測用的建筑防水工程組成單元。
2.0.2 測區 testing zone
對建筑防水工程中進行現場檢測時，在一個檢測單元內按檢測方法要求確定的檢測區域。
2.0.3 測點 testing point
按檢測方法要求，在一個測區內隨機布置的一個或若干個檢測點。
2.0.4 無損檢測方法 non-destructive testing method
檢測過程對既有防水性能不會造成損傷的檢測方法。
2.0.5 局部破損檢測方法 semi-destructive testing method
檢測過程對既有防水性能有局部或暫時的損傷，但可修復的檢測方法。
2.0.6 基層 substrate
防水層的依附層或起支撐作用的構造層。
2.0.7 無水氯化鈣法 testing method of anhydrous calciumchloride
利用安放在基層表面的無水氯化鈣吸濕盒吸水前后的質量差計算基層單位面積含水量的檢測方法。
2.0.8 破壞面積 breakage area
粘結強度檢測時，破壞部位在基層法線方向上的投影面積。
2.0.9 切割面積 cutting area
粘結強度檢測前，使用切割工具沿鋼標準塊邊緣，在測點上切割出的檢測區域的面積。
2.0.10 超聲波法 ultrasonic method
利用超聲波在不同材質界面發生反射時間差的原理檢測防水層厚度的方法。
2.0.11 落錘法 dropping hammer method
用一定質量的鋼錘從一定高度自由下落并錘擊水平面防水層，通過觀察錘擊部位裂紋分布情況檢測防水層柔性的方法。
2.0.12 擺錘法 pendulum hammer method
用一定質量的擺錘裝置，從水平、初速度為零的狀態自由下擺，錘擊垂直面防水層，通過觀察錘擊部位裂紋分布情況檢測防水層柔性的方法。
2.0.13 紅外熱像法 testing method of thermal imager
利用紅外熱像儀對待檢部位進行熱成像拍攝，根據表面溫差，查找防水工程滲漏區域的方法。
3 基本規定
4 基層平整度檢測
4.0.1 本章適用于基層平整度的現場檢測。
4.0.2 基層平整度現場檢測的器具應符合下列規定：
1 靠尺規格應為2m；
2 塞尺精度不應低于0.1mm。
4.0.3 基層平整度檢測時，每個測點應在相互垂直的方向上各檢測一次，取兩次讀數的較大值作為該測點基層平整度的檢測值，并應精確至0.1mm。
4.0.4 應以各測點檢測值的最大值作為該測區基層平整度的檢測結果，并應以各測區檢測結果的最大值為該檢測單元基層平整度的檢測結果。
5 基層含水檢測
6 基層表面正拉粘結強度檢測
6.0.1 本章適用于混凝土或砂漿基層表面正拉粘結強度的現場檢測。
6.0.2 基層表面正拉粘結強度現場檢測的儀器設備應符合下列規定：
1 粘結強度檢測儀應符合現行行業標準《數顯式粘結強度檢測儀》JG 3056的規定，且精度不應超過1N；
2 方形鋼標準塊的尺寸宜為40mm×40mm，厚度不應小于25mm，且應采用45號鋼制作；
3 鋼直尺的分度值應為1mm。
6.0.3 基層表面正拉粘結強度現場檢測的測點間距不應小于1000mm，測點距構件邊緣不應小于100mm。
6.0.4 基層表面正拉粘結強度現場檢測應按下列步驟進行：
1 使用高強、快速固化的膠粘劑將鋼標準塊粘結在測點上，并應保證滿粘，在膠粘劑完全固化前，鋼標準塊不得受到擾動。
2 沿鋼標準塊外沿，使用切割機在垂直基層表面的方向上切成方形檢測面。切割深度不應小于10mm。
3 將切槽清理干凈，用鋼直尺測量切割面尺寸，精確至1mm，計算切割面積(S)。
4 將粘結強度檢測儀與鋼標準塊連接在一起，并應保證拉力方向與檢測面垂直(圖6.0.4)。

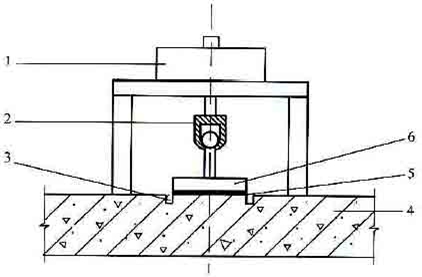

圖6.0.4基層表面正拉粘結強度檢測示意圖
1-加載裝置；2-傳力螺桿；3-切口；4-基層；5-膠黏劑；6-鋼標準塊
5 將鋼標準塊以(5±1)mm/min的速率向上拉動，直至破壞，然后記錄最大拉力值和破壞面情況。對于檢測過程中鋼標準塊發生扭轉、偏斜或檢測面部分脫落的，該次檢測應作廢，并應重新進行檢測。
6 當破壞面積大于鋼標準塊面積的80％，且破壞面中無外露鋼筋時，可判定本次檢測為有效，否則應重新進行檢測。
6.0.5 基層表面正拉粘結強度應按下式計算：
Rc=Ft/S (6.0.5)
式中：Rc——表面正拉粘結強度(MPa)，精確至0.01MPa；
Ft——最大拉力值(N)；
S——檢測面的切割面積(mm2)。
6.0.6 基層表面正拉粘結強度檢測結果的判定應符合下列規定：
1 當測區內各測點檢測值的算術平均值符合設計要求或國家現行有關標準的規定，且最小值不小于設計值的80％或國家現行標準規定值的80％時，判定該測區所檢項目合格；
2 當測區內測點檢測值的最小值不小于設計值的80％或國家現行有關標準規定值的80％，且算術平均值小于設計值或國家現行有關標準的規定時，可在同一測區內加倍選取測點補測，并以前后兩批測點檢測值的算術平均值和最小值為該測區所檢項目的檢測結果；
3 全部測區合格時，判定該檢測單元合格。
7 防水層粘結強度檢測
7.0.1 本章適用于卷材防水層和涂膜防水層粘結強度的現場檢測。
7.0.2 防水層粘結強度現場檢測的儀器設備應符合下列規定：
1 粘結強度檢測儀的技術指標應符合現行行業標準《數顯式粘結強度檢測儀》JG 3056的規定，且精度不應超過1N；
2 改性瀝青類卷材防水層宜選用100mm×100mm 的鋼標準塊，其他類型防水層宜選用40mm×10mm的鋼標準塊，鋼標準塊的厚度不應小于25mm，且應采用45號鋼制作；
3 紅外測溫儀的分辨率不應超過0.1℃。
7.0.3 防水層粘結強度現場檢測的測點布置應符合下列規定：
1 相鄰測點間距不應小于1000mm，測點距構件邊緣不應小于100mm；
2 檢測卷材防水層時，測點應避開卷材的搭接部位。
7.0.4 防水層粘結強度現場檢測時，應采用紅外測溫儀對防水層表面溫度進行檢測，且防水層表面溫度應在10℃～40℃。
7.0.5 防水層粘結強度的現場檢測應按下列步驟進行：
1 使用高強、快速固化的膠粘劑將鋼標準塊粘結在測點上，并應保證滿粘，在膠粘劑完全固化前，鋼標準塊不得受到擾動。
2 沿鋼標準塊外沿，使用切割機在垂直基層表面方向切成方形檢測面，應將防水層完全切透。
3 將切槽清理干凈，用鋼直尺測量切割面尺寸，精確至1mm，計算切割面積(S)。
4 將粘結強度檢測儀與鋼標準塊連接在一起，并應保證拉力方向與檢測面垂直（圖7.0.5）。

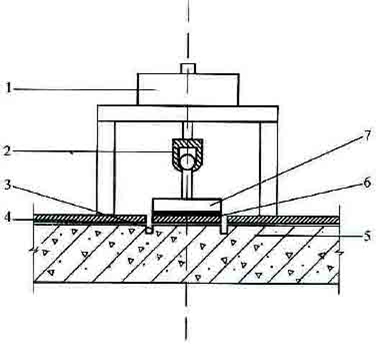

圖7.0.5防水層粘結強度檢測示意圖
1-加載裝置；2-傳力螺桿；3-切口；4-防水層；5-基層；6-膠黏劑；7-鋼標準塊
5 將鋼標準塊以(5±1) mm/min的速率向上拉動，直至防水層完全從基層表面剝落，記錄最大拉力值和破壞面情況。對于檢測過程中鋼標準塊發生扭轉、偏斜或檢測面部分脫落的，該次檢測應作廢，并應重新進行檢測。
6 當破壞發生在基層、防水層或基層與防水層的粘結面中，且破壞面積大于鋼標準塊面積的80％時，可判定本次檢測有效，否則應重新進行檢測。
7.0.6 防水層粘結強度應按下式計算：
Rw=Ft/S (7.0.6)
式中：Rw——防水層粘結強度(MPa)，精確至0.01MPa；
Ft——最大拉力值(N)；
S——檢測面的切割面積(mm2)。
7.0.7 防水層粘結強度檢測結果的判定應符合本規范第6.0.6條的規定。
8 防水層厚度檢測
9 剝離強度檢測
9.0.1 本章適用于采用滿粘工藝鋪貼的卷材防水層與基層剝離強度、卷材防水層接縫剝離強度的現場檢測。
9.0.2 剝離強度的現場檢測應采用下列儀器設備：
1 90°剝離儀：應具有實時顯示力值、位移等檢測參數的功能和自動峰值顯示功能；
2 紅外測溫儀：分辨率應為±0.1℃。
9.0.3 剝離強度現場檢測的每個測區應至少布置1個測點，相鄰測點的間距不應小于1000mm，測點距構件邊緣不應小于100mm。
9.0.4 剝離強度現場檢測用試件應按下列步驟進行制備：
1 卷材防水層接縫剝離強度試件：先準備長度不小于200mm，寬度為(50±5)mm的卷材作為夾持輔助材料；再采用高強、快速固化的膠粘劑將其粘結在卷材防水層的接縫外邊緣處，粘結面尺寸宜為50mm×30mm，其長度方向應與接縫垂直；然后沿夾持輔助材料的邊緣，采用切割工具進行切割，制備試件，并將接縫上層卷材拉起30mm（圖9.0.1）；
2 卷材防水層與基層剝離強度試件：采用切割工具沿縱向在卷材防水層上切割出長度為(400±10)mm，寬度為(50±5)mm的試件，并將試件的一端拉起30mm（圖9.0.4）。

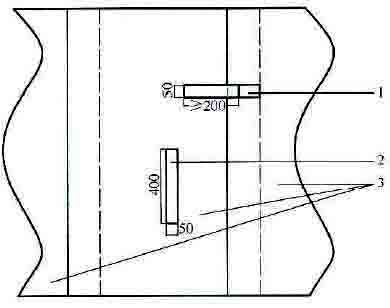

圖9.0.4剝離強度試件
1-建材防水層接縫剝離試件；2-卷材防水層與基層剝離試件；3-卷材防水層
9.0.5 剝離強度現場檢測時，應采用紅外測溫儀對防水層表面溫度進行檢測，防水層表面溫度應在10℃～40℃。
9.0.6 剝離強度現場檢測應按下列步驟進行：
1 將90°剝離儀放置在測點上，使試件的拉起部分與防水層垂直（圖9.0.6-1、圖9.0.6-2）；儀器調平后，將試件拉起部分放入夾具中，擰緊夾具；

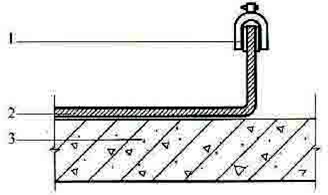

圖9.0.6.1防水卷材與基層剝離強度檢測示意圖
1-夾具；2-防水層；3-基層

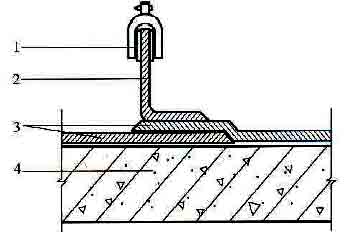

圖9.0.6-2卷材防水層接風剝離強度檢測示意圖
1-夾具；2-加持輔助材料；3-防水層；4-基層
2 設定剝離速度為100mm/min，開始剝離試驗，在此過程中應保持拉力方向與基層垂直，當90°剝離儀運行至限位開關后，停止檢測；
3 記錄剝離力峰值、試件的破壞情況和防水層的表面溫度，剝離力峰值應精確至1N。
9.0.7 剝離強度應按下式計算：
P=Fp/b (9.0.7)
式中：P——剝離強度(N/mm)，精確至0.1N/mm；
Fp——剝離力峰值(N)；
b——試件寬度。
9.0.8 剝離強度檢測結果的判定應符合本規范第6.0.6條的規定。
10 防水層柔性檢測
10.0.1 本章適用于改性瀝青類卷材防水層低溫柔性的現場檢測，其中落錘法適用于水平面卷材防水層，擺錘法適用于垂直立面卷材防水層。
10.0.2 防水層柔性現場檢測的儀器設備應符合下列規定：
1 冷箱應由制冷器件、測溫元件、控制單元及直徑不小于200mm的隔溫罩組成，冷箱的制冷溫度應能降至-30℃以下；
2 落錘儀應由落錘、透明導管組成，落錘質量應為(1000±1)g，錘頭應為半球形（圖10.0.2），錘頭半徑應為
，錘身應為圓柱形，半徑應為(20±1)mm，導管長度應為(1050±10)mm，并應在距下端1000mm處刻有標記；

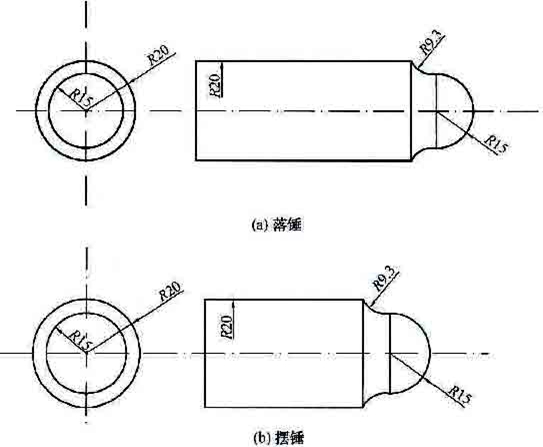

圖10.0.2落錘與鐘擺示意圖
3 擺錘儀應由擺錘、擺臂、支座組成；擺錘質量應為(700±1)g，錘頭應為半球形（圖10.0.2），錘頭半徑應為
，錘身應為圓柱形，半徑應為(20±1)mm，錘身應與擺臂連接，擺錘重心至支座連接軸中心之間的長度應為(1000±2)mm。擺臂質量應為(600±1)g，且應分布均勻；
4 光學放大鏡的放大倍數應為10倍。
10.0.3 防水層柔性現場檢測的每個測區應至少布置1個測點，且測點應避開防水層接縫。
10.0.4 不同類型卷材防水層低溫柔性現場檢測的測點表面溫度應符合表10.0.4的規定。

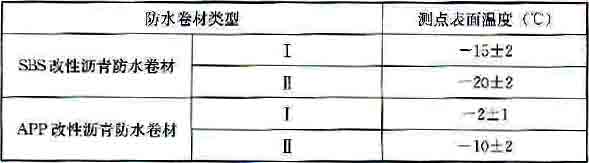

表10.0.4 不同類型卷材防水層低溫柔性現場檢測的測點表面溫度
10.0.5 防水層柔性現場檢測前，應先將冷箱置于測點處，密封隔溫罩邊緣，啟動冷箱，使測點表面溫度降至本規范表10.0.4的規定值，并保持30min；然后移走冷箱，立即進行檢測，且檢測應在冷箱移走后20s內完成。
10.0.6 檢測水平面防水層時，應將導管安放在測點上，落錘置于導管內，且落錘距待檢面應為1000mm，釋放落錘，使其自由下落錘擊防水層(圖10.0.6)。同一測點內應檢測三次，且錘擊點間距不應小于50mm。

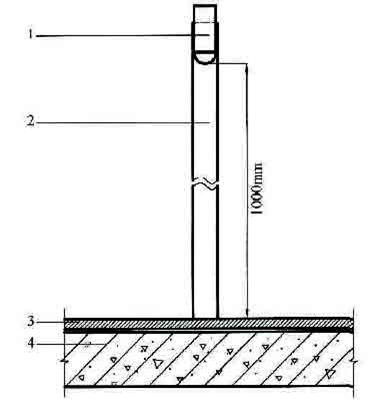

圖10.0.6落錘法檢測水平防水層柔性示意圖
1-落錘；2-導管；3-防水層；4-基層
10.0.7 檢測垂直立面防水層時，應將擺錘儀置于測點上方，并應保證擺錘錘擊位置與測點重合（圖10.0.7）。擺臂應從水平狀態自由下落，錘擊防水層。同一測點內應檢測三次，且錘擊點間距不應小于50mm。

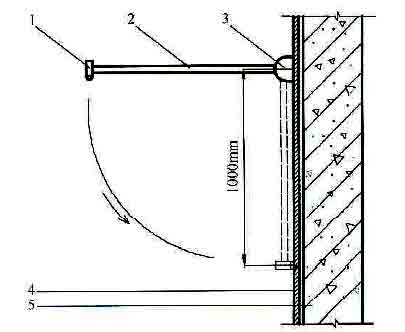

圖10.0.7擺錘法檢測垂直立面防水層柔性示意圖
1-擺錘；2-搖臂；3-支座；4-防水層；5-基層
10.0.8 錘擊后，應立即用放大鏡觀察測點有無裂紋，并記錄裂紋形態。三個錘擊點中可允許出現1條裂紋，當裂紋多于1條時，應判定該測點防水層低溫柔性不合格。
10.0.9 測點防水層低溫柔性不合格時，應判定整個測區及檢測單元的防水層低溫柔性不合格。
11 防水層不透水性檢測
11.0.1 本章適用于水平面防水層不透水性的現場檢測。
11.0.2 防水層不透水性的現場檢測應采用下列儀器和材料：
1 滲水儀：盛水量筒應由透明有機玻璃制成，容積應為600mL，內徑應為50mm，量筒上應有刻度，分度值應為1mm；環形底座內徑應為150mm，外徑宜為220mm（圖11.0.2）；

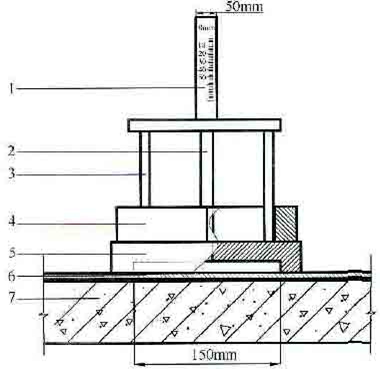

圖11.0.2滲水儀示意圖
1-盛水量筒；2-導管；3-支架；4-配重塊；5-環形底座；6-待檢防水層；7-基層
2 塑料定位圈：尺寸應與滲水儀的環形底座平面尺寸一致；
3 兩個配重塊：每個配重塊質量不宜小于5kg。
11.0.3 防水層不透水性現場檢測的測點宜布置在懷疑有缺陷的部位，且應易于安放滲水儀及密封。
11.0.4 防水層不透水性現場檢測應按下列步驟進行：
1 將塑料定位圈置于測點上，用粉筆分別沿塑料圈的內側和外側畫線形成環形區域；
2 移走塑料定位圈，在環形區域內均勻涂抹密封材料，不得使密封材料進入內圈；
3 安放滲水儀，并應使?jié)B水儀的中心和環形區域中心重合，用力壓緊，安放配重塊；
4 密封材料完全固化后，將水加入滲水儀的量筒至0刻度線，每5min記錄一次水位高度，直至30min為止。
11.0.5 檢測結束時，滲水儀量筒內水位下降高度不應大于2mm。下降高度大于2mm時，應判定該測點防水層不透水性不合格。
11.0.6 測點防水層不透水性不合格時，應判定整個測區及檢測單元的防水層不透水性不合格。
12 蓄水和淋水試驗
13 紅外熱像法滲漏水檢測
13.0.1 本章適用于紅外熱像法建筑防水工程滲漏水的現場檢測。
13.0.2 現場檢測用紅外熱像儀應符合現行行業標準《建筑紅外熱像檢測要求》JG/T 269的規定。
13.0.3 紅外熱像法滲漏水現場檢測過程中，環境溫度變化幅度不應超過5℃，室外風力變化不應超過2級，且最大風力不應大于5級。
13.0.4 紅外熱像法滲漏水現場檢測時，待檢部位表面不應有明水。
13.0.5 紅外熱像法滲漏水現場檢測時，所選拍攝位置及光學變焦鏡頭應保證每張紅外熱像圖的一個像素點在待檢區域上的面積不大于50mm×50mm。
13.0.6 紅外熱像法滲漏水現場檢測的拍攝角度不宜超過45°；超過45°的，應在報告中的紅外熱譜圖旁注明。
13.0.7 紅外熱像法滲漏水現場檢測應按下列步驟進行：
1 先對被測區域進行普測，獲取紅外熱像圖，然后對溫度異常部位進行詳細檢測；
2 拍攝防水層的紅外熱像圖，且同一部位的紅外熱像圖不應少于2張，疑似滲漏水部位應適量增加照片數量，并應用草圖說明其所在位置，同時應拍攝可見光照片；
3 被檢部位面積較大時應分區域進行拍攝，但相鄰圖像之間應有重合部分；
4 記錄并標識被拍攝位置的角度與方向，保存被檢部位對應的紅外熱像圖及可見光照片。
13.0.8 戶外有陽光直接照射時，滲漏點溫差異常參考值宜為1℃～2℃；無陽光直接照射時，滲漏點溫差異常參考值為0.5℃～1℃。室內滲漏點溫差異常參考值宜為0.3℃～0.5℃。
13.0.9 紅外熱像圖中出現異常時，應首先排除熱（冷）源的干擾。對于紅外熱像圖中的異常溫差部位，宜通過比較實測熱像圖與被測部位的預期溫度分布來確定滲漏點。
13.0.10 對紅外熱像法滲漏水現場檢測結果有爭議時，可采用現場破損取樣的方法進行驗證。
