前言
前言
本標準按照GB/T1.1-2009給出的規則起草。
本標準代替GB/T9158-1988《建筑用窗承受機械力的檢測方法》，與GB/T9158-1988相比，主要變化如下：
-承受機械力性能改為力學性能；
-增加了建筑用門力學性能檢測方法（見第4章）；
-增加了試件要求（見第5章）；
-增加了建筑門窗力學性能分級（見6.1.2，6.2.2，6.3.2，6.4.2）；-懸端吊重性能改為耐垂直荷載性能（見6.3，1988版6.2.2）；
-增加了抗靜扭曲和大力關閉試驗方法（見6.4，6.7.1）；
-取消了翹曲試驗方法（見1988版的6.2.1）；
-增加了檢測記錄及報告格式(見附錄A)。
本標準由中華人民共和國住房和城鄉建設部提出。
本標準由全國建筑幕墻門窗標準化技術委員會(SAC/TC448)歸口。本標準起草單位：中國建筑科學研究院、廣東省建筑科學研究院、上海市建筑科學研究院（集團）有限公司、中國建筑金屬結構協會塑料門窗委員會、河南省建筑科學研究院有限公司、廣東堅朗五金制品股份有限公司、河北奧潤順達窗業有限公司、福建省南平鋁業有限公司、中山盛興股份有限公司、廣州鋁質裝飾工程有限公司、湖北省產品質量監督檢驗研究院、寧波和邦檢測研究有限公司、浙江新世紀工程檢測有限公司、天津建科建筑節能環境檢測有限公司。
本標準主要起草人：王洪濤、劉會濤、石民祥、徐勤、易序彪、劉付林、杜萬明、魏賀東、謝光宇、崔傳芹、譚國湘、肖江蓉、汪忠敏、顧劍英、李勝英。
本標準的歷次版本發布情況為：
-GB/T9158-1988。
1 范圍
1 范圍
本標準規定了建筑門窗力學性能檢測方法的術語和定義、檢測項目、試件要求、檢測方法和檢測報告。
本標準適用于各類手動啟閉的建筑用門窗。
本標準不適用于防火門窗、逃生門窗、排煙窗、防射線屏蔽門等特種門窗。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T5823建筑門窗術語
GB/T14155整樘門軟重物體撞擊試驗
GB/T29048窗的啟閉力試驗方法
GB/T29049整樘門垂直荷載試驗
GB/T29530平開門和旋轉門抗靜扭曲性能的測定
GB/T29555門的啟閉力試驗方法
3 術語和定義
3.1 門窗力學性能mechanics performance for windows and doors
門窗活動扇在機械力作用下保持正常使用功能的能力。
3.2 啟閉力operating force
門窗鎖閉裝置的鎖緊力和松開力、活動扇開啟力和關閉力的最大值。
3.3 耐軟重物撞擊性能performance of soft heavy body impact resistance
門扇（落地窗、櫥窗）承受軟重物體垂直于平面撞擊而不破壞的能力。
3.4 耐垂直荷載性能performance of vertical load resistance
門窗活動扇在開啟狀態下承受垂直荷載的能力。
3.5 抗靜扭曲性能performance of static torsion resistance
門扇承受靜態扭曲力作用下保持平面狀態的能力。
3.6 抗扭曲變形性能performance of twisting deformation resistance
推拉門窗在啟閉過程中，當活動扇受到阻力作用時仍強行推拉執手，安裝執手的部位抵抗變形的能力。
3.7 抗對角線變形性能performance of diagonal deformation resistance
推拉門窗在啟閉過程中，活動扇受到阻力作用時仍強行推拉活動扇，門窗活動扇抵抗產生對角線變形的能力。
3.8 抗大力關閉性能performance of vigorous shutdown resistance
當撐擋沒有鎖緊或功能失效時，開啟狀態的門窗活動扇與框發生猛烈碰撞時的承受能力。
4 檢測項目
4 檢測項目

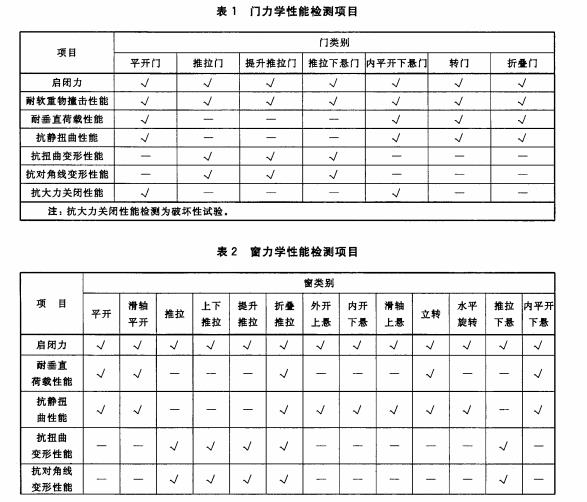

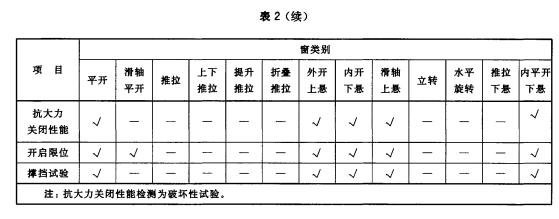

建筑門和窗力學性能檢測項目應分別符合表1和表2的規定。
5 試件要求
5.1應按設計要求和性能檢測的要求選擇具有代表性的3樘門窗產品作為試件。5.2試驗前，試件在溫度為15℃～30℃、相對濕度為25%～75%的環境條件下放放置時間不應小于24 h，單項檢測方法無檢側環境要求時應按此環境條件進行試驗。對于有較好抗?jié)穸扔绊懛€(wěn)定性的鋁合金門窗、塑料門窗等試件，環境條件可不考慮相對濕度。
5.3試件應按其實際使用狀態進行安裝，安裝后不應產生可能影響試驗結果的扭曲和變形，不應安裝其他附件。
6 檢測方法
7 檢測報告
7 檢測報告
檢測報告應包括以下內容，格式參見附錄A:
a)委托單位和檢測單位信息；
b)試件的類型、型式、規格尺寸及其有關構造的詳細資料和圖示（包括整體立面、剖面和型材斷面圖等）；
c)玻璃厚度、類型和鑲嵌方法；
d)試件所用五金件的說明；
e)試件的開啟方式；
f)檢測項目、檢測依據、檢測設備及檢測日期；
g)檢測結果的數據、圖表及描述；
h)主檢人、審核人及批準人簽名。

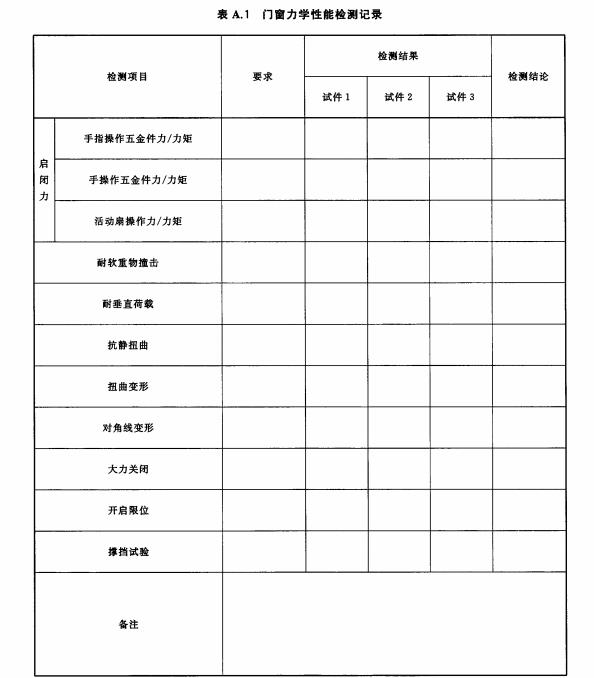

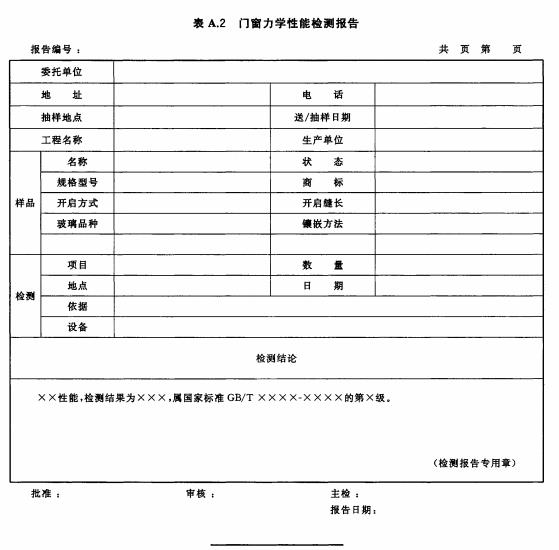

附錄A 門窗力學性能檢測記錄及報告
附錄A（資料性附錄）門窗力學性能檢測記錄及報告
