（免費下載）GB 50382-2016 城市軌道交通通信工程質量驗收規范
1 總 則
1.0.1 為加強城市軌道交通通信工程質量管理，統一城市軌道交通通信工程質量的驗收標準，保證工程質量，制定本規范。
1.0.2 本規范適用于城市軌道交通通信工程質量的驗收。
1.0.3 城市軌道交通通信工程建設應合理利用資源，貫徹國民經濟可持續發展戰略，做好環境保護、安全文明等工作。
1.0.4 城市軌道交通通信工程質量檢驗、檢測所用的方法應符合國家現行標準的規定；施工機械、儀器儀表應檢定合格并在有效期內。在系統開通前宜由具有相應資質的第三方檢測單位進行系統測試。
1.0.5 城市軌道交通通信工程質量的驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和縮略語
2.2 縮略語
AC(Access Control List) 訪問控制列表
BHCA(Busy Hour Call Attempts) 忙時呼叫嘗試次數
ID(Identification) 身份證明
IP(Internet Protocol) 互聯網協議
LPZ(Lightning Protection Zone) 雷電防護區
MAC(Media Access Control) 媒體控制訪問
MPLS(Multi Protocol Label Switching) 多協議標簽交換
MSTP(Multi-Service Transmission Platform) 多業務傳送平臺
NAT(Network Address Translation) 網絡地址轉化
NTP(Network Time Protocol) 網絡時間協議
OTDR(Optical Time Domain Reflector) 光時域反射儀
PDH(Plesiochronous Digital Hierarchy) 準同步數字系列
PTZ(Pan Tilt and Zoom control) 云臺操控
PRBS(Pseudo-Random Binary Sequence) 偽隨機二進制序列
QoS(Quality of Service) 系統服務質量
SDH(Synchronous Digital Hierarchy) 同步數字系列
STM-N(Synchronous Transport Module level n) 同步傳輸模塊n級
UPS(Uninterruptible Power Supply) 不間斷電源
VLAN(Virtual Local Area Network) 虛擬局域網
VPN(Virtual Private Network) 虛擬專用網
3 基本規定
4 通信管線
5 通信線路
6 設備安裝和配線
7 電源系統及接地
8 傳輸系統
9 公務電話系統
10 專用電話系統
11 無線通信系統
12 視頻監視系統
13 廣播系統
14 乘客信息系統
15 時鐘系統
16 辦公自動化系統
17 通信集中告警系統
18 民用通信引入
19 公安通信
20 單位工程質量驗收
20.0.1 單位工程質量驗收應包括單位工程質量控制資料核查、單位工程實體質量和主要功能核查、單位工程觀感質量檢查。

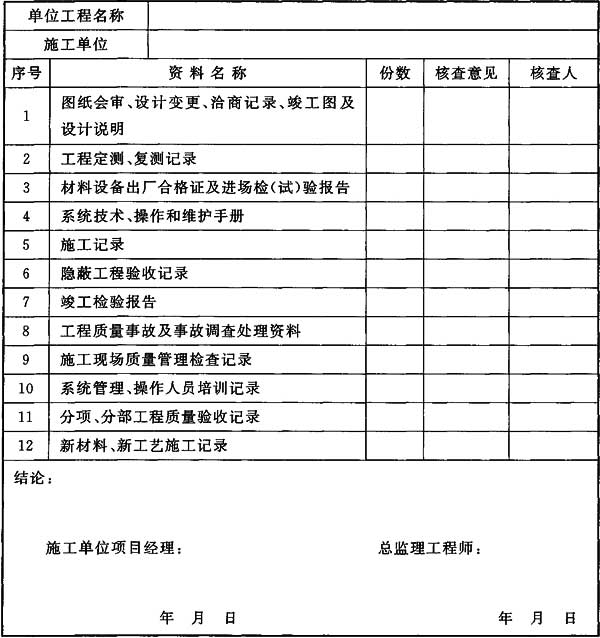

20.0.2 應進行單位工程質量控制資料核查，并按表20.0.2填寫記錄。
表20.0.2 單位工程質量控制資料核查記錄

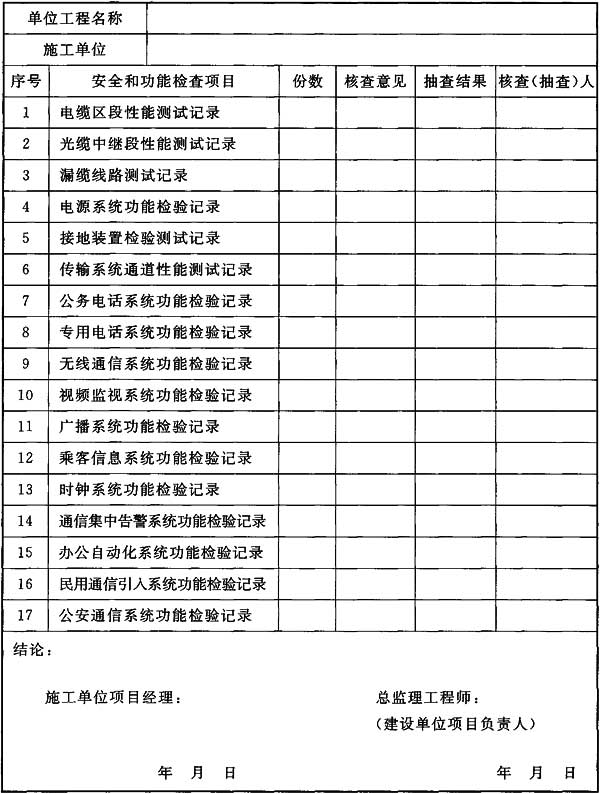

20.0.3 應進行單位工程安全和功能檢驗資料核查及主要功能抽查，并按表20.0.3填寫記錄。
表20.0.3 單位工程安全和功能檢驗資料核查及主要功能抽查記錄
注：主要功能抽查項目和抽樣比例由驗收組協商確定。

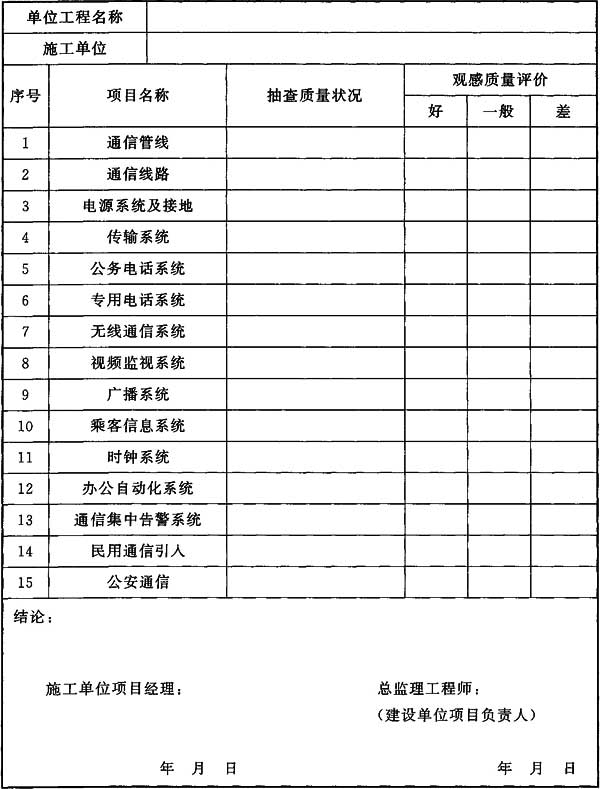

20.0.4 應按本規范附錄F的要求對單位工程觀感質量進行現場檢查驗收，并按表20.0.4填寫記錄。
表20.0.4 單位工程觀感質量檢查記錄
20.0.5 單位工程觀感質量檢查為“差”的項目，應進行返修直至合格。
附錄A 施工現場質量管理檢查記錄
附錄A 施工現場質量管理檢查記錄

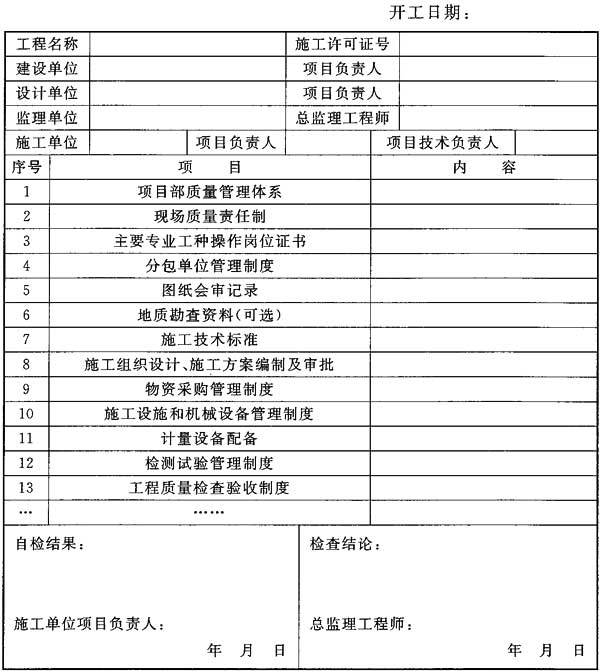

施工現場質量管理檢查記錄應由施工單位按表A填寫，總監理工程師進行檢查，并做出檢查結論。
表A 施工現場質量管理檢查記錄
附錄B 檢驗批質量驗收記錄
附錄B 檢驗批質量驗收記錄

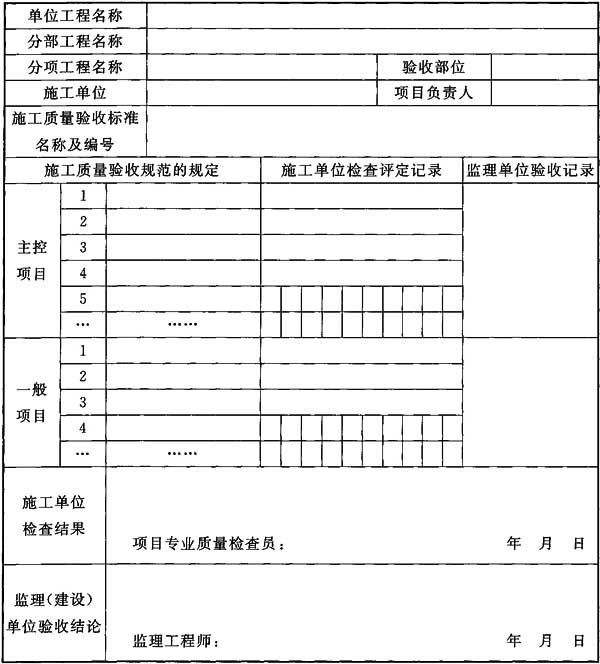

檢驗批的質量驗收記錄由施工項目專業質量檢查員填寫，監理工程師組織項目專業質量檢查員等進行驗收，并按表B記錄。
表B 檢驗批質量驗收記錄
附錄C 分項工程質量驗收記錄
附錄C 分項工程質量驗收記錄

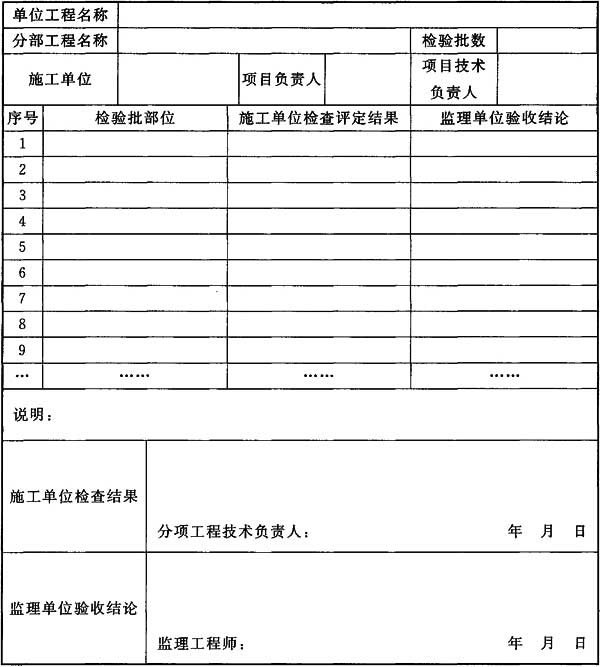

分項工程質量應由監理工程師組織項目專業技術負責人等進行驗收，并按表C記錄。
表C 分項工程質量驗收記錄
附錄D 分部工程質量驗收記錄
附錄D 分部工程質量驗收記錄

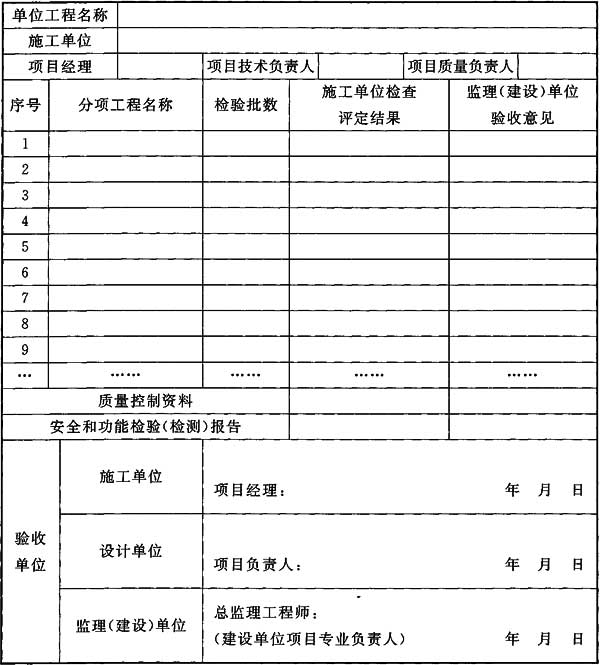

分部工程質量應由總監理工程師組織施工單位項目負責人和設計單位項目負責人等進行驗收，并按表D記錄。
表D 分部工程質量驗收記錄
附錄E 單位(子單位)工程質量驗收記錄
附錄E 單位(子單位)工程質量驗收記錄

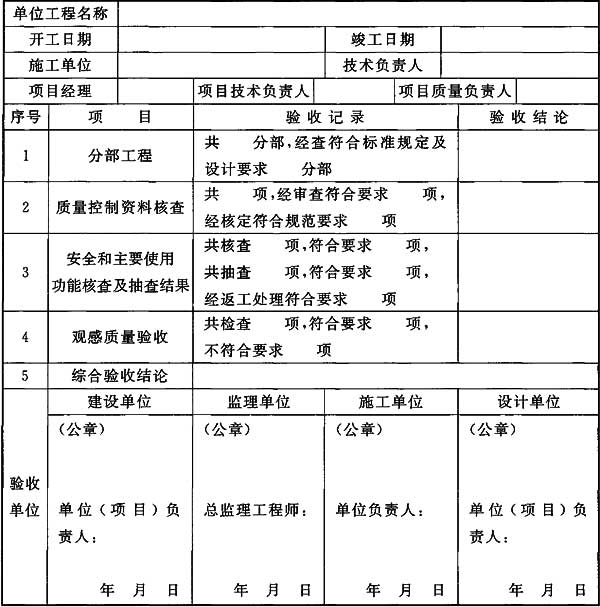

單位工程質量驗收記錄應由施工單位填寫，驗收結論由監理(建設)單位填寫。綜合驗收結論由參加驗收各方共同商定，建設單位填寫。應對工程質量是否符合設計和規范要求及總體質量水平做出評價，并按表E記錄。
表E 單位工程質量驗收記錄
