（免費下載）GB 50372-2006 煉鐵機械設備工程安裝驗收規范
公告
中華人民共和國建設部公告
第491號
建設部關于發布國家標準《煉鐵機械設備工程安裝驗收規范》的公告
現批準《煉鐵機械設備工程安裝驗收規范》為國家標準，編號為GB50372—2006，自2007年4月1日起實施。其中，第2.0.6、2.0.15、5.2.2、5.2.5、5.2.7條為強制性條文，必須嚴格執行。
本規范由建設部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國建設部
二○○六年九月六日
前言
前言
本規范是根據建設部建標函[2005]124號文件“關于印發《2005年工程建設標準規范制定、修訂計劃（第二批)》的通知”的要求，由中國上海寶冶建設有限公司會同有關單位編制而成的。
在編制過程中，規范編制組學習了有關現行國家法律、法規及標準，進行了調查研究，總結了多年來煉鐵機械設備工程安裝質量驗收的經驗，對規范條文反復討論修改，并廣泛征求了有關單位和專家的意見，最后經審查定稿。
本規范共分19章，包括總則，基本規定，設備基礎、地腳螺栓和墊板，設備及材料進場，工藝鋼結構工程，高爐爐體設備安裝工程，高爐無料鐘爐頂設備安裝工程，供料設備安裝工程，上料設備安裝工程，風口平臺及出鐵場設備安裝工程，熱風爐設備安裝工程，高爐鼓風設備安裝工程，煤氣凈化設備安裝工程，高爐噴煤設備安裝工程，渣處理設備安裝工程，鐵處理設備安裝工程，碾泥設備安裝工程，水處理設備安裝工程，高爐系統整體泄漏性試驗以及6個附錄。第5章至第18章為煉鐵機械設備安裝工程的分部工程，第3章設備基礎、地腳螺栓和墊板及第4章設備及材料進場的條文內容涉及各分項工程，是各分項工程具有共性的質量控制要素，因此，將其單獨列章。
本規范以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由建設部負責管理和對強制性條文的解釋，由上海寶冶建設有限公司負責具體內容的解釋。在本規范執行過程中，請各單位結合工程實踐，認真總結經驗，如發現需要修改和補充之處，請將意見和建議寄交上海寶冶建設有限公司技術中心(地址:上海寶山區月浦四元路168號科技大樓，郵編:200941，電子郵箱:zyl429@sbc-mcc.com，傳真:021—56646913)，以便今后修訂時參考。
本規范主編單位、參編單位和主要起草人：
主編單位:上海寶冶建設有限公司
參編單位：中國第一冶金建設公司
冶金工業工程質量監督總站寶鋼工程質量監督分站
主要起草人:唐燕劉洪亮丁明富徐立清宋茂祥
陳榮林游泰金宏
1 總則
1.0.1為了加強煉鐵機械設備安裝工程質量管理，統一煉鐵機械設備工程安裝的驗收，保證工程質量，制定本規范。
1.0.2本規范適用于爐容大于或等于1000m3的高爐和熔融還原(COREX)爐機械設備工程安裝質量驗收。
1.0.3煉鐵機械設備工程安裝中采用的工程技術文件、承包合同對安裝質量的要求不得低于本規范的規定。
1.0.4煉鐵機械設備工程安裝質量驗收除應執行本規范的規定外，尚應符合國家現行有關標準的規定。
2 基本規定
2.0.1煉鐵機械設備工程安裝施工單位應具備相應的工程施工資質，施工現場應有相應的施工技術標準、健全的質量管理體系、質量控制及檢驗制度，應有經項目技術負責人審批的施工組織設計、施工方案、作業設計等技術文件。
2.0.2施工圖紙修改必須有設計單位的設計變更通知書或技術核定鑒證。
2.0.3煉鐵機械設備工程安裝質量檢查和驗收，必須使用經計量檢定、校準合格的計量器具。
2.0.4煉鐵機械設備工程安裝應按規定的程序進行，相關各專業工種之間應交接檢驗，形成記錄；本專業各工序應按施工技術標準進行質量控制，每道工序完成后，應進行檢查，形成記錄。上道工序未經檢驗認可，不得進行下道工序施工。
2.0.5煉鐵機械設備工程安裝中設備的二次灌漿及其他隱蔽工程，在隱蔽前應由施工單位通知有關單位進行驗收，并應形成驗收文件。
2.0.6機械設備的安全保護裝置應符合設計文件的規定，在試運轉中需要調試的裝置應在試運轉中完成調試，其功能應符合設計文件的要求。
2.0.7 機械設備試運轉前，應檢查設備及附件的安裝質量，各運動部件充填潤滑油脂的品種、規格、數量必須符合設計文件的規定。

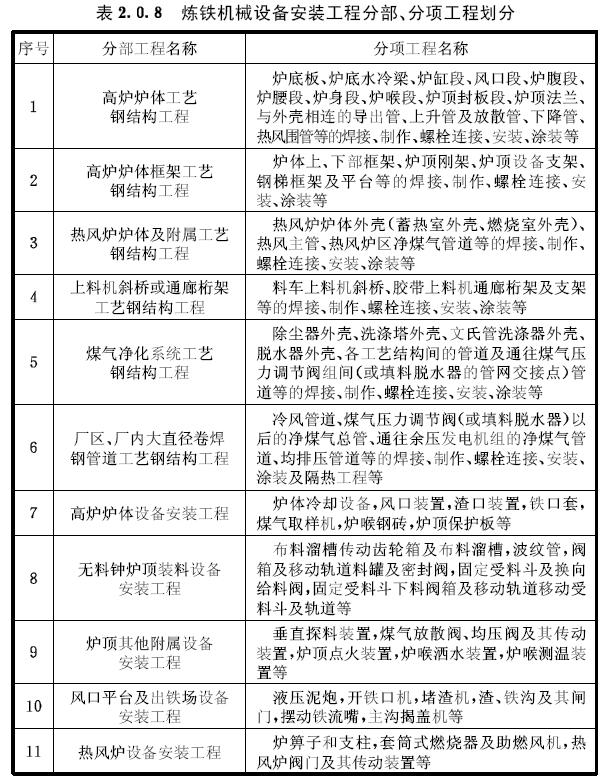

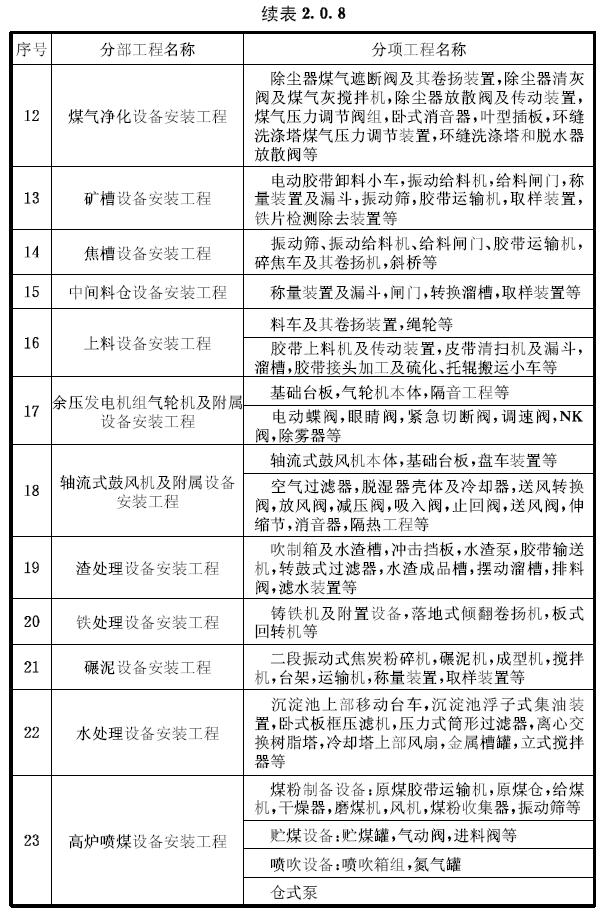

2.0.8煉鐵機械設備工程安裝質量驗收應在施工單位自檢基礎上，按照分項工程、分部工程、單位工程進行。分部及分項工程劃分宜按表2.0.8的規定。單位工程可按工藝系統或使用功能劃分。表2.0.8中一個分部工程可為一個單位工程，例如：高爐爐體工藝鋼結構工程，高爐爐體設備安裝工程等分別為單位工程。二個分部或三個、四個分部也可劃分為一個單位工程。例如:礦石庫設備安裝工程和焦炭庫設備安裝工程兩個分部工程可劃為一個單位工程即高爐供料設備安裝工程等。
2.0.9 分項工程質量驗收合格應符合下列規定：
1 主控項目檢驗必須符合本規范質量標準要求。
2 一般項目檢驗結果中，機械設備應全部符合本規范的規定。工藝鋼結構80%及以上的檢查點（值）應符合本規范質量標準要求，且其余實測值不應超過其允許偏差的1.2倍。
3 質量驗收記錄及質量合格證明文件應完整。
2.0.10 分部工程質量驗收合格應符合下列規定：
1 分部工程所含分項工程質量均應驗收合格。
2 質量控制資料應完整。
3 設備單體無負荷試運轉應合格。
2.0.11 單位工程質量驗收合格應符合下列規定：
1 單位工程所含的分部工程質量均應驗收合格。
2 質量控制資料應完整。
3 設備無負荷聯動試運轉應合格。
4 觀感質量驗收應合格。
2.0.12 單位工程觀感質量檢查項目應符合下列要求：
1 連接螺栓：螺栓、螺母和墊圈按設計文件配置齊全，緊固后螺栓應露出螺母或與螺母齊平，外露螺紋應無損傷，螺栓擰入方向除構造原因外應一致。
2 密封狀況：無明顯漏油、漏水、漏氣。
3 管道敷設：布置合理，排列整齊。
4 隔聲和絕熱材料敷設：層厚均勻，綁扎牢固，表面較平整。
5 油漆涂刷：涂層均勻，無漏涂，無脫皮，無明顯皺皮和氣泡，色澤基本一致。
6 走臺、梯子、欄桿：固定牢固，無明顯外觀缺陷。
7 焊縫：焊波較均勻，焊渣和飛濺物基本清理干凈。
8 切口：切口處無熔渣。
9 成品保護：設備無缺損，裸露加工面保護良好。
10 文明施工：施工現場管理有序，設備周圍無施工雜物。
以上各項隨機抽查應不少于10處。
2.0.13 煉鐵機械設備工程安裝質量驗收記錄應符合下列規定：
1 分項工程質量驗收記錄應按本規范附錄A進行。
2 分部工程質量驗收記錄應按本規范附錄B進行。
3 單位工程質量驗收記錄應按本規范附錄C進行。
4 設備無負荷試運轉記錄應按本規范附錄D進行。
2.0.14 工程質量不符合要求，必須及時處理或返工，并重新進行驗收。
2.0.15 工程質量不符合要求且經處理或返工仍不能滿足安全使用要求的工程嚴禁驗收。
2.0.16 煉鐵機械設備安裝工程質量驗收應按下列程序組織進行：
1 分項工程應由監理工程師（建設單位項目技術負責人）組織施工單位項目專業技術負責人（工長）、質量檢查員等進行驗收。
2 分部工程應由總監理工程師（建設單位項目負責人）組織施工單位項目負責人和技術、質量負責人等進行驗收。
3 單位工程完工后，施工單位應自行組織有關人員進行檢查評定，并向建設單位提交工程驗收報告。
4 建設單位收到工程驗收報告后，應由建設單位（項目）負責人組織施工（含分包單位）、設計、監理等單位（項目）負責人進行單位工程驗收。
5 單位工程有分包單位施工時，總包單位應對工程質量全面負責，分包單位應按本規范規定的程序對所承包的工程項目檢查評定，總包單位派人參加。分包工程完成后，應將工程有關資料交總包單位。
3 設備基礎、地腳螺栓和墊板
4 設備及材料進場
5 工藝鋼結構工程
6 高爐爐體設備安裝工程
7 高爐無料鐘爐頂設備安裝工程
8 供料設備安裝工程
9 上料設備安裝工程
10 風口平臺及出鐵場設備安裝工程
11 熱風爐設備安裝工程
12 高爐鼓風設備安裝工程
13 煤氣凈化設備安裝工程
14 高爐噴煤設備安裝工程
15 渣處理設備安裝工程
16 鐵處理設備安裝工程
17 碾泥設備安裝工程
18 水處理設備安裝工程
19 高爐系統整體泄漏性試驗
附錄A煉鐵機械設備工程安裝分項工程質量驗收記錄表
A.0.1 煉鐵機械設備工程安裝分項工程質量驗收應按表A.0.1進行記錄。

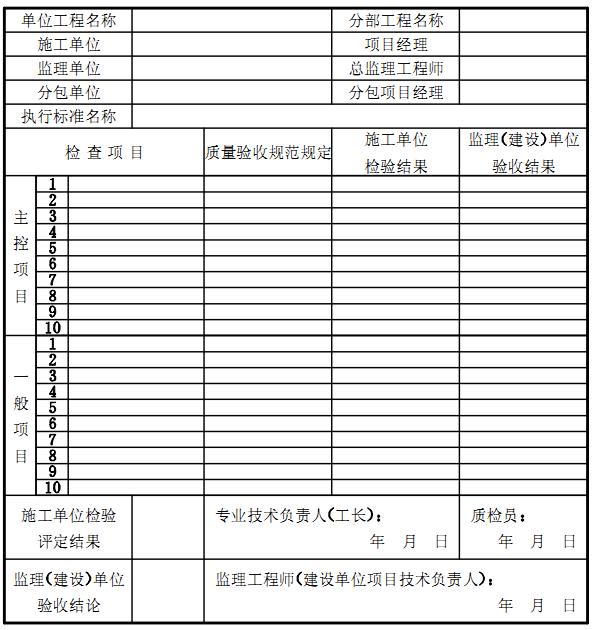

表A.0.1分項工程質量驗收記錄
附錄B煉鐵機械設備工程安裝分部工程質量驗收記錄表
B.0.1 煉鐵機械設備工程安裝分部工程質量驗收應按表B.0.1進行記錄。

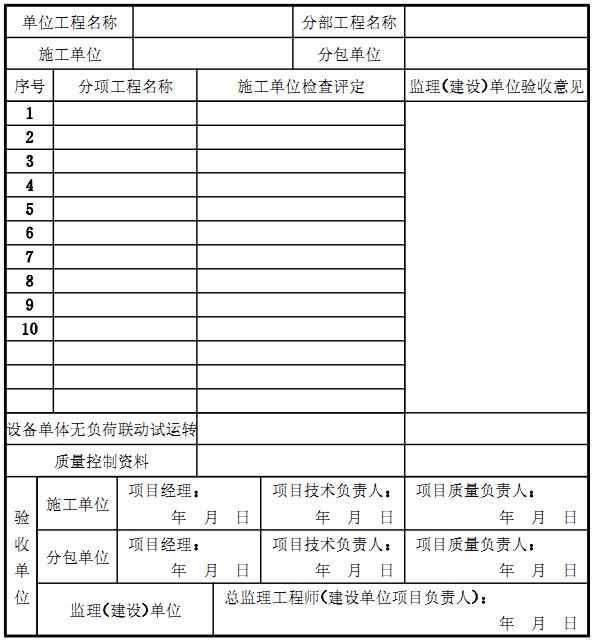

表B.0.1分部工程質量驗收記錄
附錄C煉鐵機械設備工程安裝單位工程質量驗收記錄表
C.0.1 煉鐵機械設備工程安裝單位工程質量驗收應按表C.0.1進行記錄。

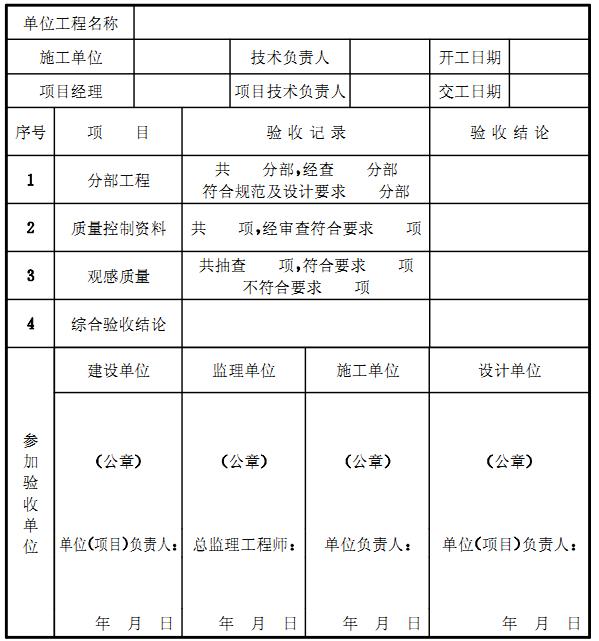

表C.0.1單位工程質量驗收記錄表

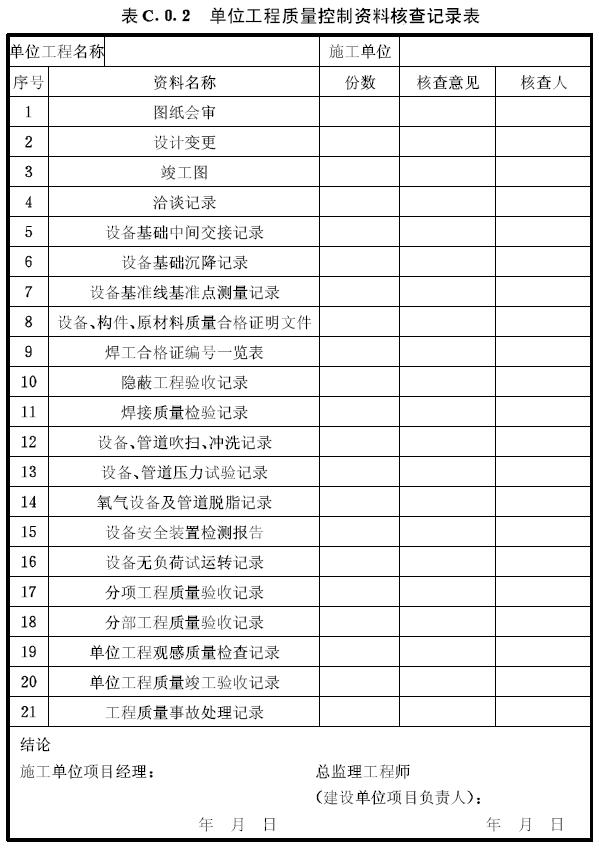

C.0.2 煉鐵機械設備工程安裝單位工程質量控制資料應按表C.0.2進行記錄。

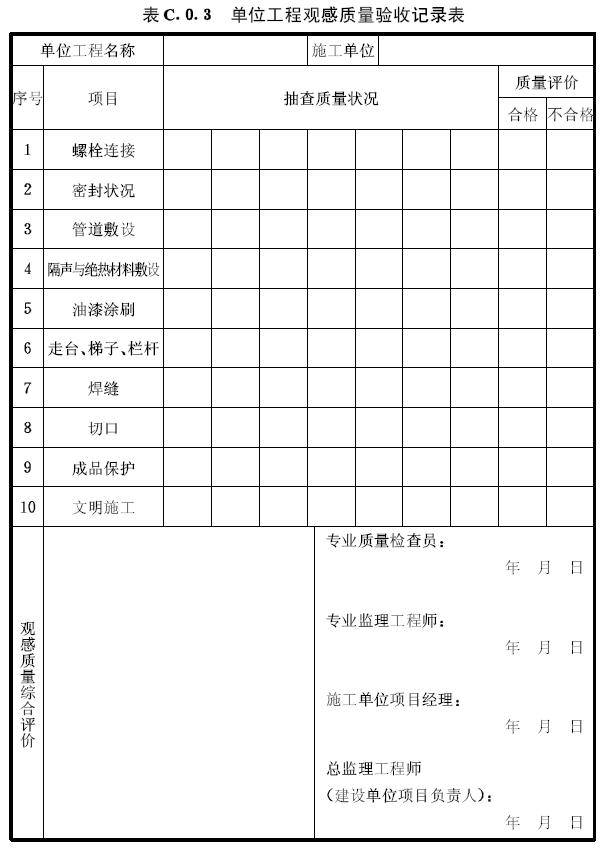

C.0.3 煉鐵機械設備工程安裝單位工程觀感質量驗收記錄應按表C.0.3進行記錄。
附錄D煉鐵機械設備無負荷試運轉記錄表

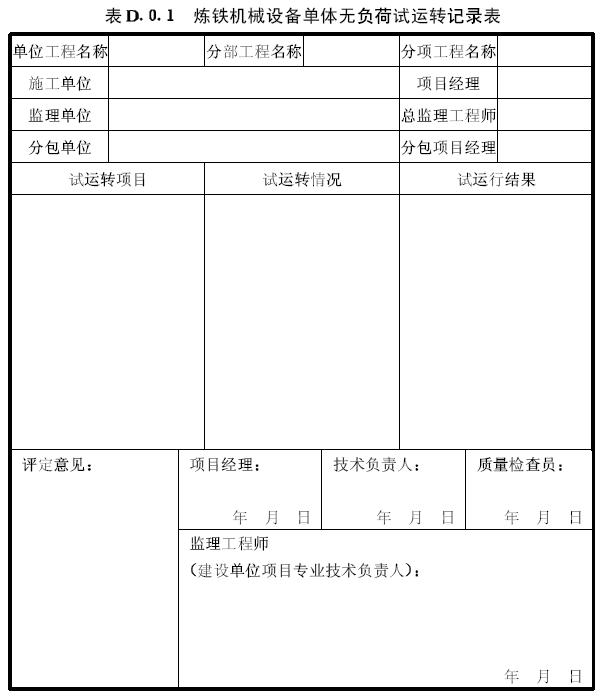

D.0.1 煉鐵機械設備單體無負荷試運轉應按表D.0.1進行記錄。

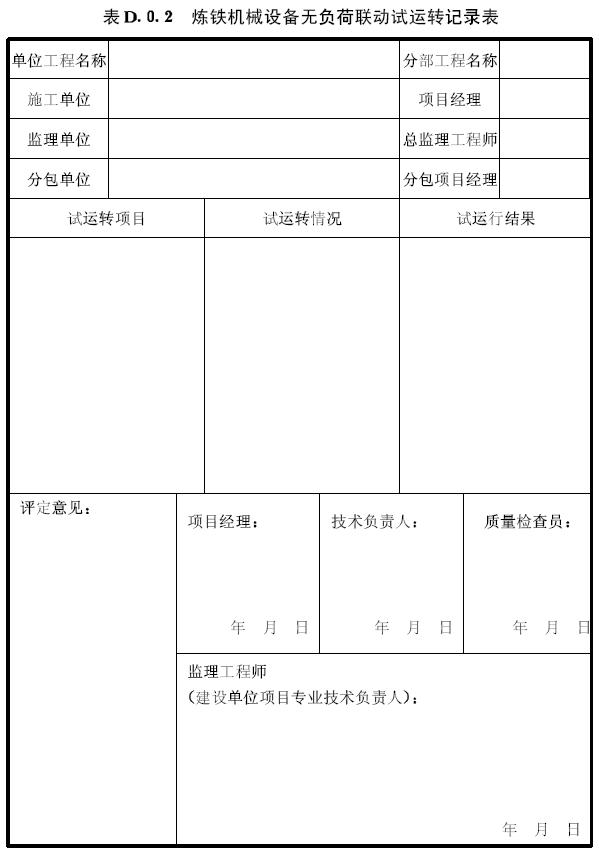

D.0.2 煉鐵機械設備無負荷聯動試運轉應按表D.0.2進行記錄。
附錄E 承壓設備的壓力試驗

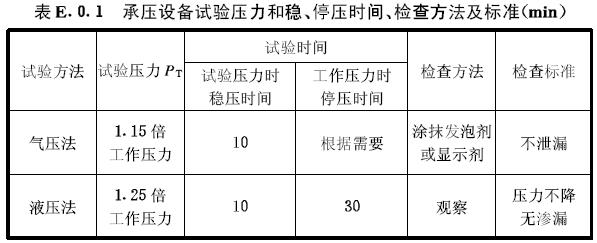

E.0.1 承壓設備試驗壓力和穩、停壓時間、檢查方法及標準應符合表E.0.1的規定。
E.0.2 對于壁溫等于或大于200℃的承壓設備，其強度試驗壓力
應按表E.0.1規定的試驗壓力PT乘以
，即：
式中
——壁溫等于或大于200℃的壓力試驗壓力（MPa）；
PT——壁溫小于200℃的壓力試驗壓力（見表E.0.1）（MPa）；
——試驗溫度下材料的許用應力（MPa）；
——設計工作溫度下材料的許用應力（MPa）。
當
之比值大于1.8時取1.8。
附錄F 放散閥、均壓閥、熱風爐切斷閥、除塵器煤氣遮斷閥和清灰閥的閥瓣與閥座的密合要求
F.0.1 放散閥、均壓閥、熱風爐切斷閥、除塵器煤氣遮斷閥和清灰閥的閥瓣與閥座的密合要求應符合表F.0.1的規定。

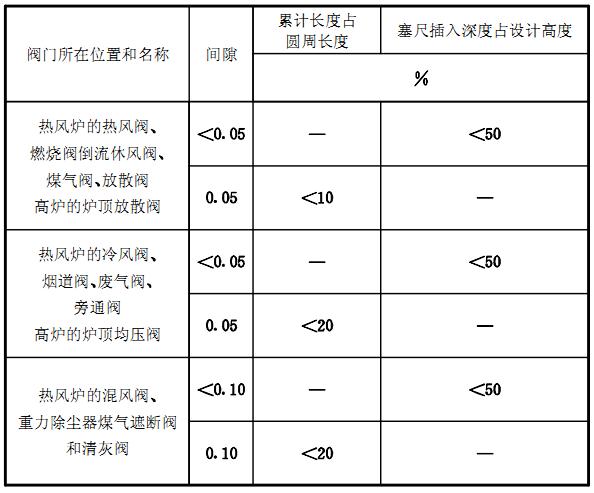

表F.0.1閥瓣與閥座的密合要求
