（免費下載）GB/T 51132-2015 工業有色金屬管道工程施工及質量驗收規范
1 總 則
1.0.1 為了提高工業有色金屬管道工程的施工水平，加強工業有色金屬管道工程施工過程的質量控制與驗收，確保工程質量，制定本規范。
1.0.2 本規范適用于銅、鋁、鉛、鎳、鈦、鋯、鉭、鈮及其合金的工業管道工程的施工及質量驗收。
1.0.3 本規范不適用于下列工業有色金屬管道工程的施工及質量驗收：
1 制造廠成套設計整裝于設備的管道。
2 軍用設施及核能裝置的專用管道。
3 海上設施和礦井用管道。
1.0.4 工業有色金屬管道工程的施工及質量驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 工業有色金屬管道 industy non-ferrous metal pipeline
由有色金屬管子及其他管道元件連接或裝配而成，在生產裝置中用于輸送工藝介質的工藝管道、其他輔助管道及為工業生產服務的管道。
2.0.2 晶間腐蝕 intergranular corrosion
在某些環境中，當晶界的溶解速度大于晶粒本身的溶解速度時，所產生沿金屬晶粒邊界或品界發生的腐蝕現象。
2.0.3 固溶處理 solution treatment
將合金加熱到高溫單相區恒溫保持，使過剩相充分溶解到固溶體中后快速冷卻，以得到過飽和固溶體的熱處理工藝。
2.0.4 彎管圓度 roundness
彎管橫截面上最大外徑和最小外徑的差值與最大外徑和最小外徑的平均值的比值。
2.0.5 定位焊 tack welding
為裝配和固定焊接接頭位置而進行的焊接。
2.0.6 固定焊 fixed welding
在管道焊接連接過程中，待安裝管段與已安裝且位置固定的管道接口的焊接。
3 基本規定
3.0.1 管道工程在施工前應有經審批的施工組織設計、施工方案等技術文件。
3.0.2 管道工程施工與其他相關專業之間應進行工序交接檢驗，并應形成質量驗收記錄。
3.0.3 管道工程施工過程應完成各類施工技術文件、施工記錄、檢驗報告、質量驗收記錄等工程驗收工作。
3.0.4 工業有色金屬管道工程質量驗收可按分項工程、分部工程(子分部)劃分。
3.0.5 同一個單位工程中的有色金屬管道工程可劃分為一個分部工程或若干個子分部工程。
3.0.6 分項工程應按管道壓力等級和材質進行劃分。
3.0.7 壓力管道工程的施工應符合國家現行標準《壓力管道安全技術監察規程——工業管道》TSG D0001和《壓力管道規范 工業管道》GB／T 20801的有關規定。
3.0.8 制造廠成套設計、散裝供貨且需現場組裝的設備中，包含有色金屬管道工程部分的施工及質量驗收，應符合制造廠產品技術要求，且不得低于本規范的規定。
3.0.9 管道絕熱工程，除應符合設計文件的規定外，尚應符合現行國家標準《工業設備及管道絕熱工程施工規范》GB 50126的有關規定。
4 管道元件檢驗及儲運
5 管子加工
6 管道焊接
7 管道系統安裝
8 管道系統壓力試驗
9 管道系統吹掃與清洗
10 工程質量驗收
10.0.1 工業有色金屬管道工程應按分項工程、分部(子分部)工程進行施工質量驗收，并應在施工單位自檢合格的基礎上，按施工驗收程序進行。
10.0.2 分項工程質量驗收符合下列規定時應判定為合格，并應按本規范表C的格式填寫驗收記錄：
1 分項工程所含的檢驗項目均應符合合格的規定。
2 分項工程的質量控制資料應齊全。
10.0.3 分部(子分部)工程質量驗收應符合下列規定，并應按本規范表D的格式填寫驗收記錄：
1 分部(子分部)所含的分項工程的質量應全部合格。
2 分部(子分部)的質量控制資料應齊全。
10.0.4 分部(子分部)工程質量控制資料檢查記錄，宜按本規范表E的格式填寫。
10.0.5 管道工程質量驗收時，應核查施工現場及施工過程中形成的各種施工現場技術管理文件、施工質量記錄等工程資料，資料的格式要求宜符合本規范附錄A～附錄E的有關規定。
10.0.6 工程驗收時，應提交下列技術文件、施工記錄和報告：
1 管道元件檢查記錄。
2 閥門試驗記錄。
3 安全閥試驗記錄。
4 管道彎管加工記錄。
5 管道焊接檢查記錄。
6 焊縫返修檢查記錄。
7 無損檢測報告。
8 管道熱處理報告。
9 管道支、吊架安裝記錄。
10 管道隱蔽工程記錄。
11 管道靜電接地測試記錄。
12 管道補償裝置安裝記錄。
13 管道安裝記錄。
14 光譜分析及其他理化試驗報告。
15 管道系統壓力試驗和泄漏性試驗記錄。
16 管道系統吹掃與清洗記錄。
17 安全保護裝置安裝檢查記錄。
18 管道防腐、絕熱施工檢查記錄。
19 管道安裝竣工圖、設計修改文件及材料代用單。
附錄A 工業有色金屬管道施工質量檢查記錄

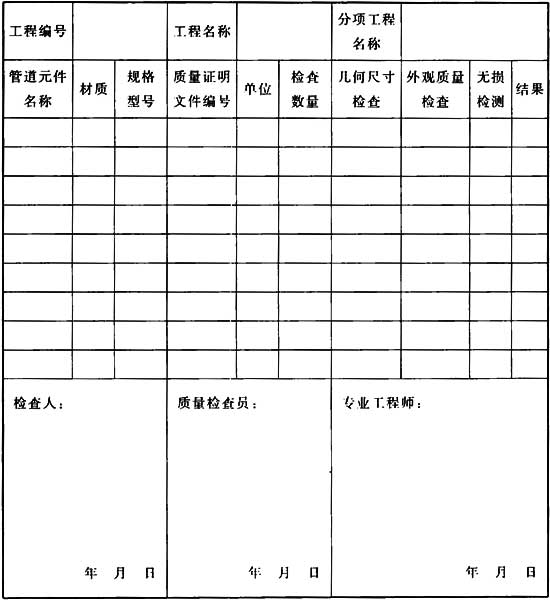

A.0.1 工業有色金屬管道元件檢查記錄宜符合表A.0.1的規定。
表A.0.1 工業有色金屬管道元件檢查記錄
A.0.2 閥門試驗記錄宜符合表A.0.2的規定。
表A.0.2 閥門試驗記錄
A.0.3 工業有色金屬管道彎管加工記錄宜符合表A.0.3的規定。

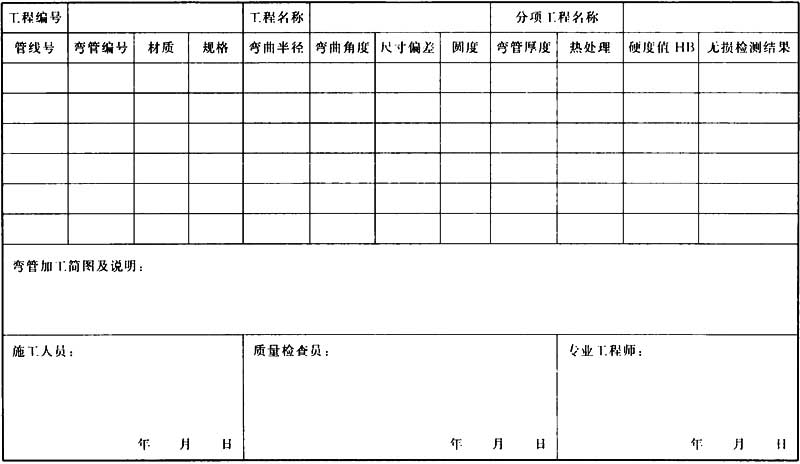

表A.0.3 工業有色金屬管道彎管加工記錄

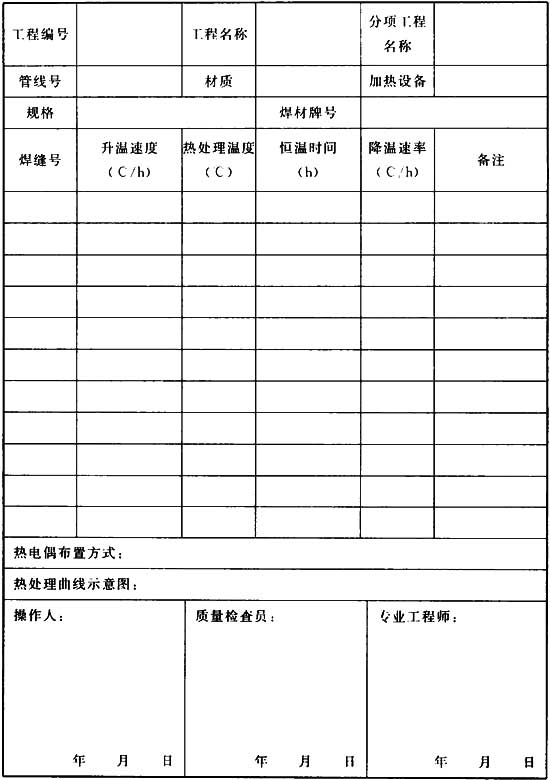

A.0.4 工業有色金屬管道熱處理報告宜符合表A.0.4的規定。
表A.0.4 工業有色金屬管道熱處理報告
A.0.5 工業有色金屬管道焊接檢查記錄宜符合表A.0.5的規定。

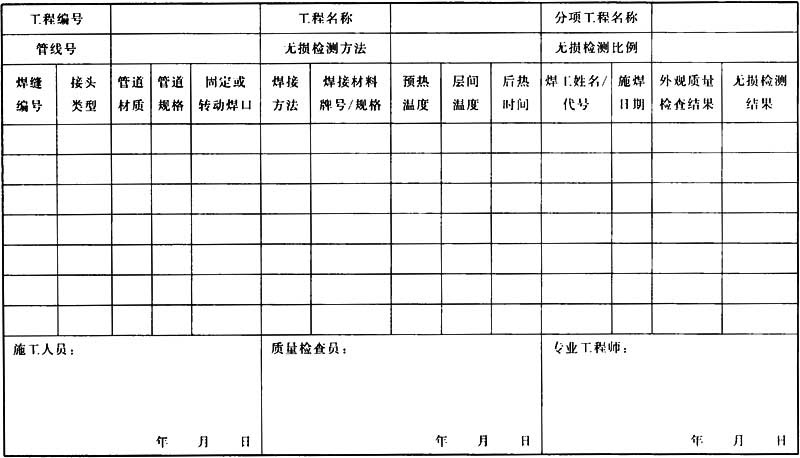

表A.0.5 工業有色金屬管道焊接檢查記錄

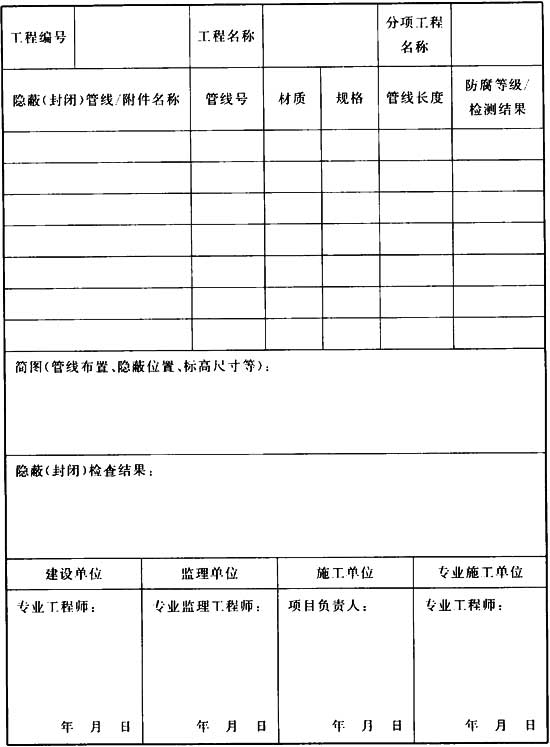

A.0.6 工業有色金屬管道隱蔽工程記錄宜符合表A.0.6的規定。
表A.0.6 工業有色金屬管道隱蔽工程記錄

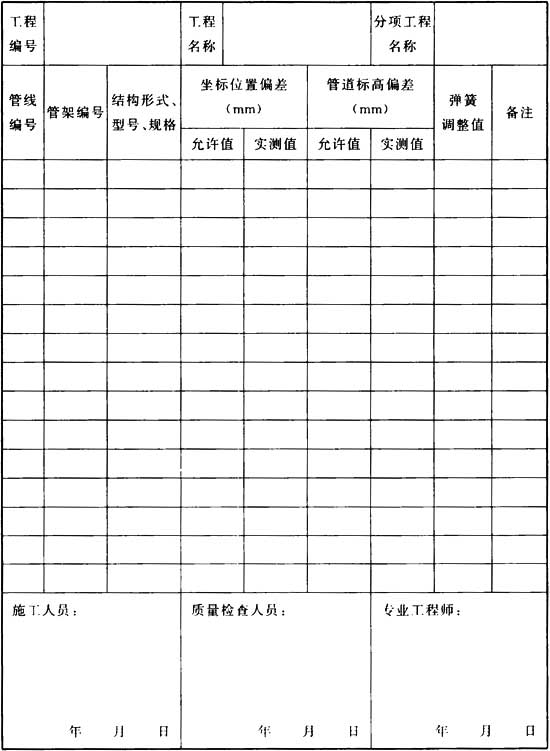

A.0.7 工業有色金屬管道支、吊架安裝記錄宜符合表A.0.7的規定。
表A.0.7 工業有色金屬管道支、吊架安裝記錄

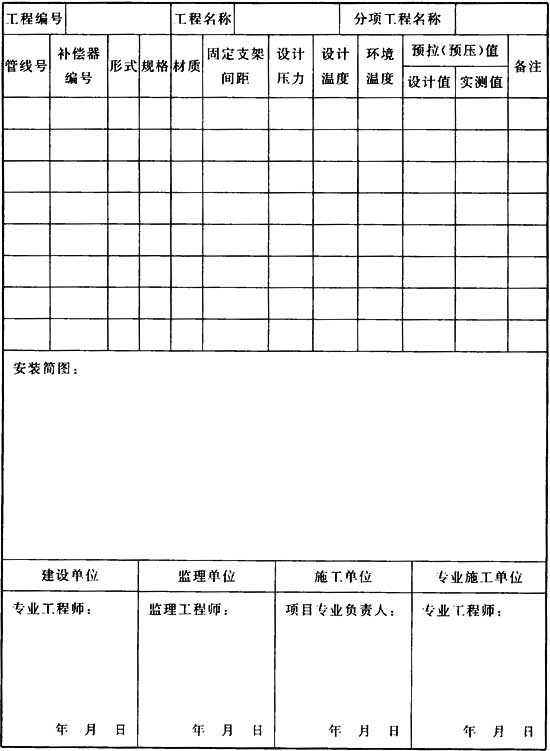

A.0.8 工業有色金屬管道補償裝置安裝記錄宜符合表A.0.8的規定。
表A.0.8 工業有色金屬管道補償裝置安裝記錄

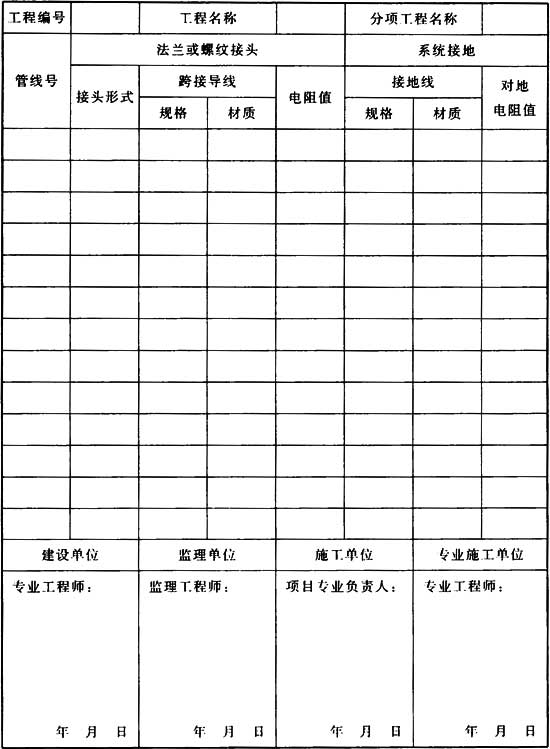

A.0.9 工業有色金屬管道靜電接地測試記錄宜符合表A.0.9的規定。
表A.0.9 工業有色金屬管道靜電接地測試記錄

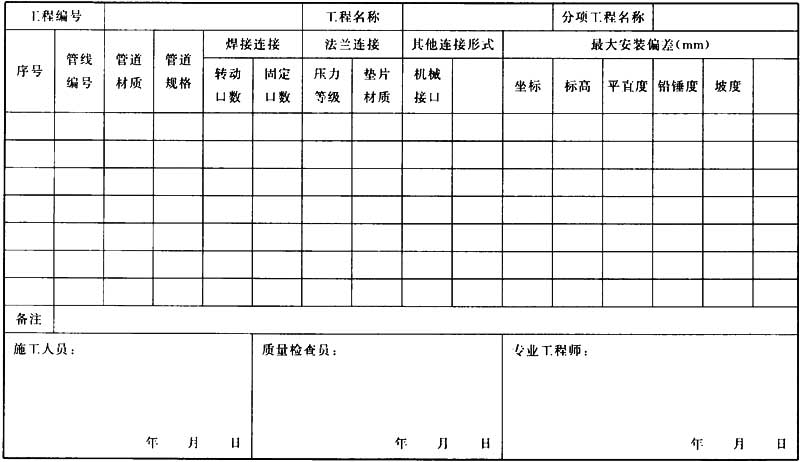

A.0.10 工業有色金屬管道系統安裝記錄宜符合表A.0.10的規定。
表A.0.10 工業有色金屬管道系統安裝記錄
A.0.11 工業有色金屬管道系統壓力試驗和泄漏性試驗記錄宜符合表A.0.11的規定。

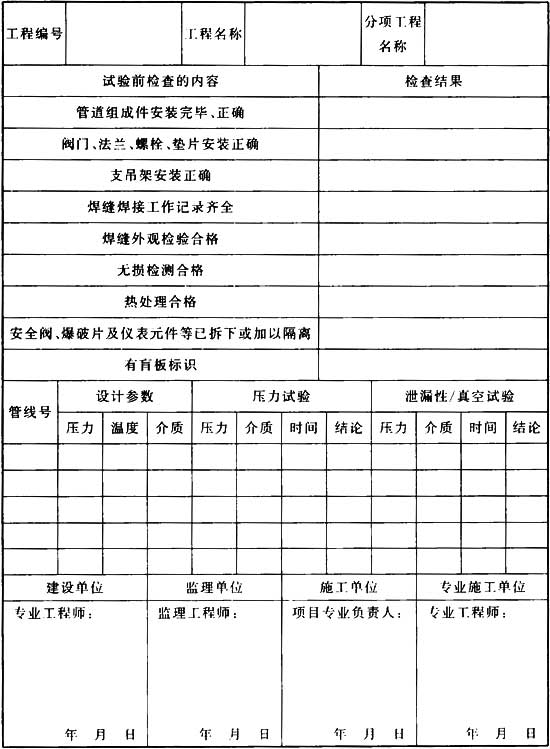

表A.0.11 工業有色金屬管道系統壓力試驗和泄漏性試驗記錄
A.0.12 工業有色金屬管道系統吹掃與清洗檢查記錄宜符合表A.0.12的規定。

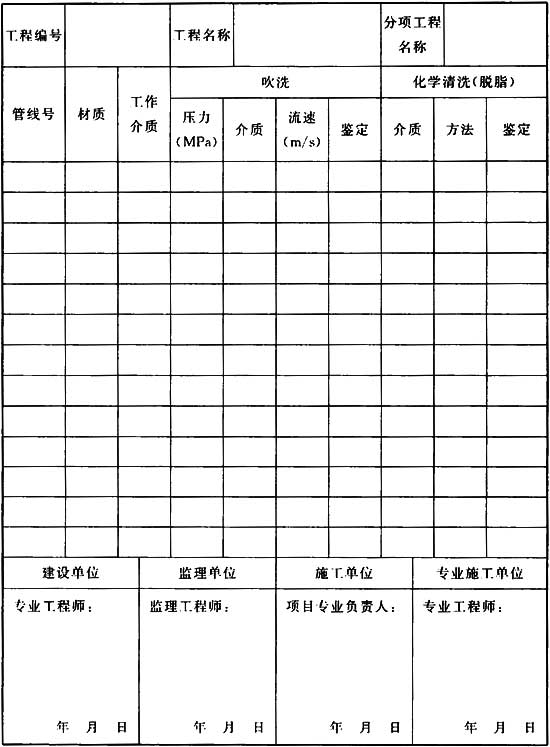

表A.0.12 工業有色金屬管道系統吹掃與清洗檢查記錄
附錄B 工業有色金屬管道焊接坡口形式及尺寸

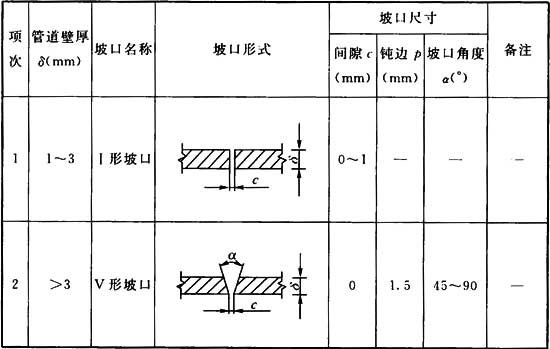

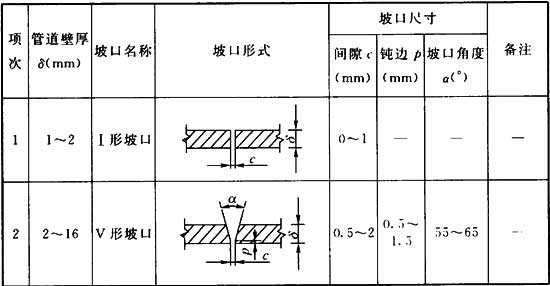

B.0.1 純銅和黃銅管道鎢極惰性氣體保護焊的焊接坡口形式及尺寸宜符合表B.0.1的規定。

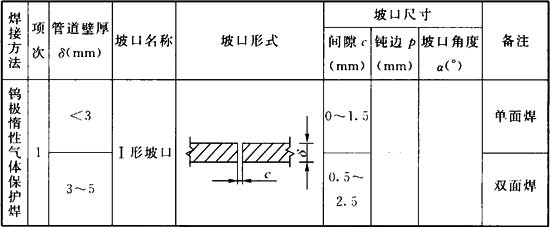

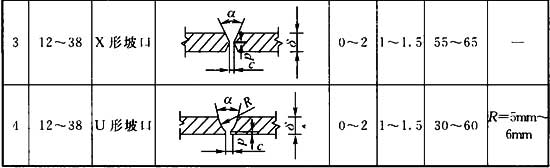

表B.0.1 純銅和黃銅管道鎢極惰性氣體保護焊的焊接坡口形式及尺寸
B.0.2 黃銅管道氧乙炔焊焊接坡口形式及尺寸宜符合表B.0.2的規定。

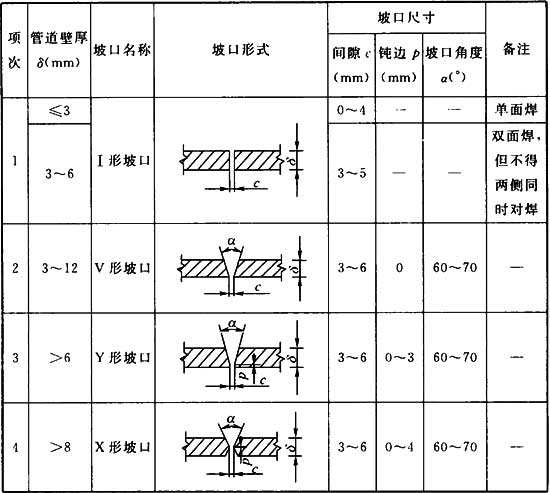

表B.0.2 黃銅管道氧乙炔焊焊接坡口形式及尺寸
B.0.3 鋁及鋁合金管道焊接坡口形式及尺寸宜符合表B.0.3的規定。

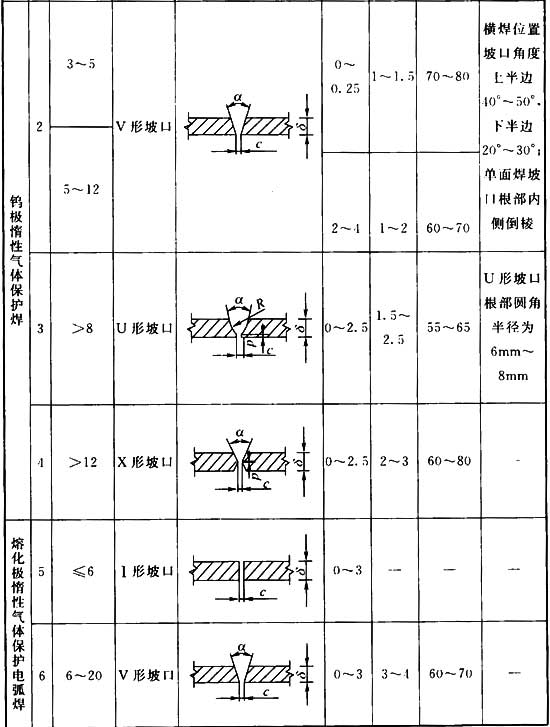

表B.0.3 鋁及鋁合金管道焊接坡口形式及尺寸
B.0.4 鉛及鉛合金管道焊接坡口形式及尺寸宜符合表B.0.4的規定。

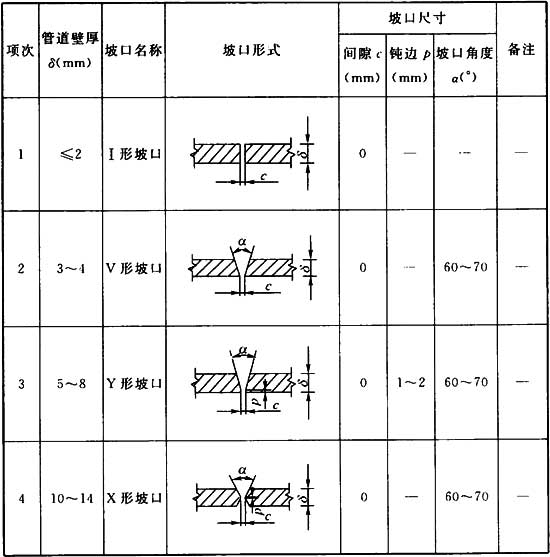

表B.0.4 鉛及鉛合金管道焊接坡口形式及尺寸

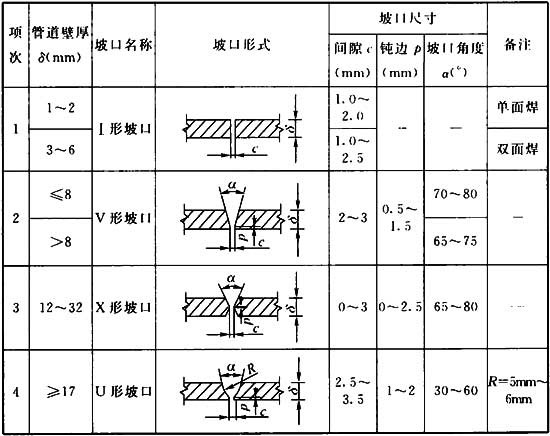

B.0.5 鎳及鎳合金管道焊接坡口形式及尺寸宜符合表B.0.5的規定。

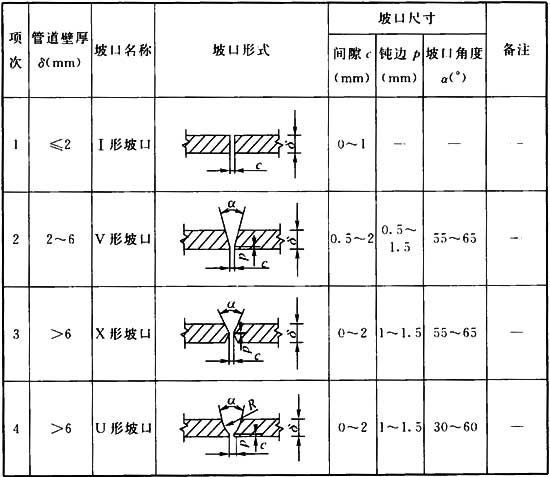

表B.0.5 鎳及鎳合金管道焊接坡口形式及尺寸

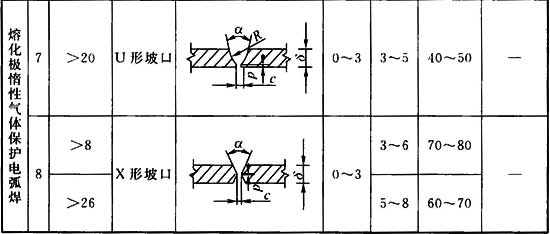

B.0.6 鈦及鈦合金管道焊接坡口形式及尺寸宜符合表B.0.6的規定。

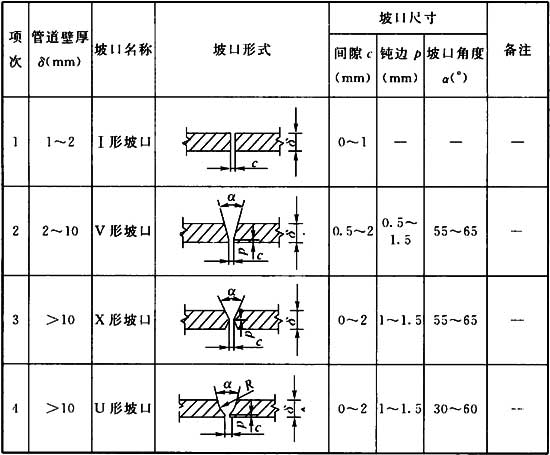

表B.0.6 鈦及鈦合金管道焊接坡口形式及尺寸
B.0.7 鋯及鋯合金管道焊接坡口形式及尺寸宜符合表B.0.7的規定。
表B.0.7 鋯及鋯合金管道的焊接坡口形式及尺寸
B.0.8 鉭、鈮及其合金管道焊接坡口形式及尺寸宜符合表B.0.8的規定。
表B.0.8 鉭、鈮及其合金管道焊接坡口形式及尺寸
附錄C 分項工程質量驗收記錄
附錄C 分項工程質量驗收記錄

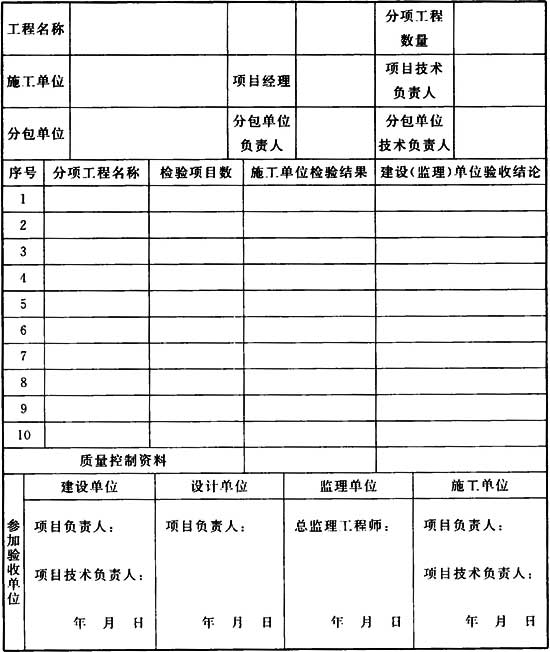

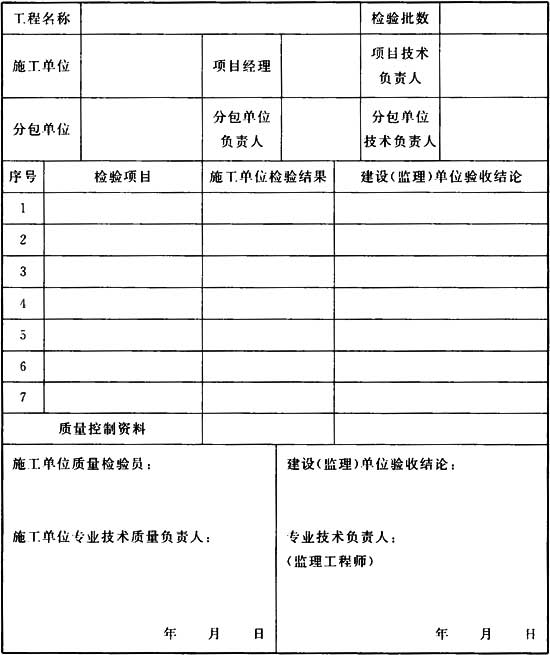

表C 分項工程質量驗收記錄
附錄D 分部(子分部)工程質量驗收記錄
附錄D 分部(子分部)工程質量驗收記錄
表D 分部(子分部)工程質量驗收記錄
附錄E 分部(子分部)質量控制資料檢查記錄
附錄E 分部(子分部)質量控制資料檢查記錄

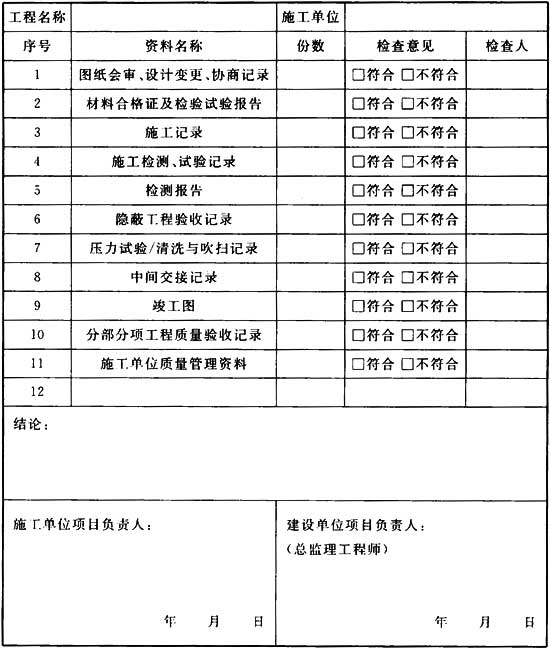

表E 分部(子分部)工程質量控制資料檢查記錄
