（免費下載）GB/T 10060-2011 電梯安裝驗收規范
1 范圍
1 范圍
本標準規定了電梯安裝驗收的條件、項目、要求和規則。
本標準適用于額定速度不大于6.0 m/s的電力驅動曳引式和額定速度不大于0.63 m/s的電力驅動強制式乘客電梯、載貨電梯。對于額定速度大于6.0 m/s的電力驅動曳引式乘客電梯和載貨電梯可參照本標準執行，不適用部分由制造商與客戶協商確定。消防電梯和適合殘障人員使用的電梯等特殊用途的電梯，應按照相應的產品標準調整驗收內容。
本標準不適用于液壓電梯、雜物電梯、僅載貨電梯和家用電梯。
2 規范性引用文件
2規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 4208外殼防護等級（IP代碼）（GB 4208-2008,IEC 60529：2001，IDT）
GB/T 5974.1鋼絲繩用普通套環
GB/T5974.2鋼絲繩用重型套環
GB/T 5976鋼絲繩夾
GB/T7024-2008電梯、自動扶梯、自動人行道術語
GB 7024-2008電梯、自動扶梯、自動人行道術語
GB 7588-2003電梯制造與安裝安全規范（EN 81-1:1998，MOD）
GB/T 10058-2009 電梯技術條件
GB/T 10059-2009電梯試驗方法
GB 14048.4低壓開關設備和控制設備 機電式接觸器和電動機起動器（GB 14048.4-2003，IEC 60947-4-1：2000，IDT）
GB 16895.3建筑物電氣裝置 第5-54部分：電氣設備的選擇和安裝 接地配置、保護導體和保護聯結導體（GB 16895.3-2004，IEC 60364-5-54：2002，IDT）
GB/T22562電梯T型導軌（GB/T 22562-2008，ISO 7465：2007，IDT）
GB 23821-2009 機械安全 防止上下肢觸及危險區的安全距離（ISO 13857：2008，IDT）
JG/T 5072.3-1996 電梯對重用空心導軌
3 術語和定義
3.1 機器設備 machinery
傳統的放置于機房?jī)?nèi)的設備，如；控制柜和拖動系統、驅動主機、主開關和緊急操作裝置。
3.2 機器設備區間 machinery space
在井道內或井道外用于放置全部或部分機器設備的空間。
4 安裝驗收前提條件
4.1 電梯的工作條件應符合GB/T 10058-2009中3.2的要求。
4.3 安裝完畢的電梯設備及其機器設備區間、滑輪間、井道、候梯廳應清理干凈；機器設備區間和滑輪間的門窗應防風雨，其通道門的外側應設有包括下列簡短字句的須知；“電梯機器設備——危險 未經許可人員禁止人內”。對于活板門，應設有永久性的須知，提醒活板門的使用人員：“謹防墜落——重新關好活板門”。
通向機器設備區間和滑輪間的通道應暢通、安全，底坑應無雜物與積水，機器設備區間、滑輪間、井道與底坑均不應有與電梯無關的其他設備。
4.4 提交驗收的電梯應能正常運行，各安全設施和安全保護功能正確有效。
4.5 電梯驗收人員應熟悉所驗收的電梯產品及本標準規定的檢驗內容、方法和要求。
4.6 驗收用檢驗器具應符合GB/T 10059-2009中3.3的要求。
4.7 電梯供電電源的接地應符合GB 16895.3的要求。
5 驗收檢驗項目及檢驗要求
6 驗收試驗項目與試驗要求
6.1 速度
按照GB/T 10059-2009中4.2.1規定方法所測得的電梯運行速度應符合GB 7588-2003中12.6的要求。
6.2 平衡系數
按照GB/T 10059-2009中4.2.1.2規定方法所測得的電梯平衡系數應在0.4～0.5范圍內。
6.3 起動加速度、制動減速度和A95加速度、A95減速度
按照GB/T 10059-2009中4.2.2規定方法所測得乘客電梯的起動加速度、制動減速度和A95加速度、A95減速度應符合GB/T 10058-2009中3.3.2和3.3.3的要求。
6.4 振動
按照GB/T 10059-2009中4.2.6規定方法所測得的乘客電梯轎廂的振動應符合GB/T 10058-2009中3.3.5的要求。
6.5 開關門時間
按照GB/T 10059-2009中4.2.4規定方法所測得乘客電梯水平滑動式自動門的開門和關門時間，應符合GB/T 10058-2009中3.3.4的要求。
6.6 平層準確度和平層保持精度
按照GB/T 10059-2009中4.2.3規定方法所測得的各類電梯轎廂的平層準確度應符合GB/T 10058-2009中3.3.7的要求。
6.7 運行噪聲
按照GB/T 10059-2009中4.2.5規定方法所測得的乘客電梯運行中轎廂內噪聲、開關門過程噪聲和機房噪聲應符合GB/T 10058-2009中3.3.6的要求。
6.8 超載保護
按照GB/T 10059-2009中4.1.15規定方法進行超載試驗，試驗結果應符合GB 7588-2003中14.2.5的要求。
6.9 制動系統
按照GB/T 10059-2009中4.1.11規定方法進行制動試驗，試驗結果應符合GB 7588-2003中12.4.2.1的要求。
6.10 曳引條件
按照GB/T 10059-2009中4.1.13規定方法進行曳引試驗，試驗結果應符合GB 7588-2003附錄D中D.2 h)的要求。
6.11 限速器與安全鉗
按照GB/T 10050—2009中4.1.2規定方法進行限速器與安全鉗的聯動試驗，限速器的試驗結果應符合GB 7588-2003中9.9的要求，安全鉗的試驗結果應符合GB 7588-2003附錄D中D.2j)、k)的要求。
6.12 轎廂上行超速保護裝置
按照GB/T 10059-2009中4.1.6規定方法進行轎廂上行超速保護裝置試驗，應能使轎廂制?；蛑辽偈蛊渌俣冉档椭翆?duì)重緩沖器的設計范圍。
6.13 緩沖器
按照GB/T 10059-2009中4.1.3規定方法進行緩沖器試驗，試驗結果應符合GB 7588-2003附錄D中D.2 1)的要求。
6.14 層門與轎門聯鎖
按照GB/T 10059-2009中4.1.5規定方法進行層門與轎門聯鎖試驗，試驗結果應符合GB/T 10059-2009中4.1.5的要求。
6.15 極限開關
按照GB/T 10059-2009中4.1.4規定方法進行極限開關的動作試驗，試驗結果應符合GB 7588-2003中10.5的要求。
6.16 運行
電梯轎廂分別在空載和額定載荷工況下，按產品設計規定的每小時啟動次數和負載持續率各運行1000次（每天不少于8 h），電梯應運行平穩、制動可靠、連續運行無故障。
7 驗收規則
7.1 驗收檢驗和試驗項目
電梯安裝驗收檢驗和試驗按表2規定項目進行。
表2 電梯安裝驗收檢驗和試驗項目分類表
| 序號 |
項類 |
檢驗或試驗項目 |
備注 |
| 1 |
機器設備區間 和滑輪間 |
5.1.1通道 |
|
| 2 |
5.1.2安全空間和維修空間 |
☆ |
|
| 3 |
5.1.3主開關、照明及其開關 |
☆ |
|
| 4 |
5.1.4斷、錯相防護和電動機電源切斷檢查 |
☆ |
|
| 5 |
5.1.5電氣布線及安裝 |
||
| 6 |
5.1.6接觸器和接觸器式繼電器 |
||
| 7 |
5.1.7設備安裝 |
||
| 8 |
5.1.8驅動主機 |
||
| 9 |
5.1.9旋轉部件的防護 |
||
| 10 |
5.1.10電動機和其他電氣設備的保護 |
||
| 11 |
51.11電動機運轉時間限制器 |
☆ |
|
| 12 |
5.1.12緊急操作 |
☆ |
|
| 13 |
井道 |
5.2.1井道壁 |
|
| 14 |
5.2.2檢修門、井道安全門和檢修活板門 |
||
| 15 |
5.2.3安全空間和安全間距 |
☆ |
|
| 16 |
5.2.4井道照明 |
||
| 17 |
5.2.5導軌 |
||
| 18 |
5.2.6對重和平衡重 |
||
| 19 |
5.2.7隨行電纜 |
||
| 20 |
5.2.8限速器系統 |
☆ |
|
| 21 |
5.2.9緩沖器 |
☆ |
|
| 22 |
5.2.10底坑 |
||
| 23 |
機器設備在井道 是的工作區域 |
5.3.1工作區域在轎廂內或轎頂上 |
☆ |
| 24 |
5.3.2工作區域在底坑內 |
☆ |
|
| 25 |
5.3.3工作區域在平臺上 |
☆ |
|
| 26 |
5.3.4工作區域在井道外 |
||
| 27 |
5.3.5門和檢修活板門 |
||
| 28 |
轎廂 |
5.4.1轎廂總體 |
|
| 29 |
5.4.2轎門護腳板 |
☆ |
|
| 30 |
5.4.3轎門 |
☆ |
|
| 31 |
5.4.4轎廂玻璃 |
||
| 32 |
5.4.5轎頂 |
||
| 33 |
5.4.6轎廂安全窗和轎廂安全門 |
☆ |
|
| 34 |
5.4.7緊急照明 |
||
| 35 |
5.48安全鉗 |
☆ |
|
| 36 |
5.4.9轎廂上行超速保護裝置 |
☆ |
|
| 37 |
5.4.10通風及照明 |
||
| 38 |
懸掛和補償裝置 |
5.5.1懸掛裝置 |
|
| 39 |
5.5.2補償繩 |
||
| 40 |
層門和層站 |
5.6.1屢站指示和操作裝置 |
|
| 41 |
5.6.2層站處運行間隙和安裝尺寸 |
||
| 42 |
5.6.3層門防護 |
☆ |
|
| 43 |
5.6.4緊急和試驗操作裝置 |
☆ |
|
| 44 |
5.6.5層門玻璃 |
||
| 45 |
5.6.6層門耐火 |
||
| 46 |
電氣安全裝置 |
5.7.1電氣開關的安裝檢查 |
☆ |
| 47 |
5.7.2電氣安金裝置的作用方式 |
☆ |
|
| 48 |
5.7.3電氣安全裝置 |
☆ |
|
| 49 |
5.7.4安全觸點 |
☆ |
|
| 50 |
緊急警報裝置 |
5.8.1 電梯管理結構的應急響應 |
☆ |
| 51 |
5.8.2 轎廂內警報裝置 |
☆ |
|
| 52 |
5.8.3 緊急操作處對講裝置 |
☆ |
|
| 53 |
5.8.4 井道內警報合租昂之 |
☆ |
|
| 54 |
5.8.5 報警裝置電源 |
☆ |
|
| 55 |
5.8.6 報警裝置通話要求 |
☆ |
|
| 56 |
電磁運行控制 |
5.9.1門開著情況下的平層和再平層控制 |
☆ |
| 57 |
5.9.2檢修運行控制 |
☆ |
|
| 58 |
5.9.3緊急電動運行控制 |
☆ |
|
| 59 |
5.9.4對接操作運行控制 |
||
| 60 |
驗收試驗項目 與試驗要求 |
6.1 速度 |
|
| 61 |
6.2 平衡系數 |
||
| 62 |
6.3 起動加速度、制動減速度和A95加速度、A95減速度 |

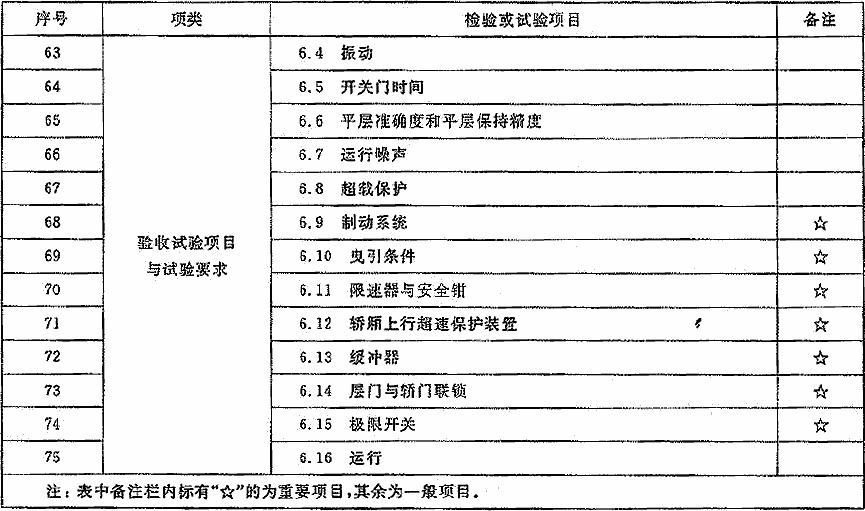

表2續
7.2 判定規則
電梯安裝完畢按照表2規定的適用項目進行驗收檢驗和試驗時，所有項目全部合格者，判定為合格。
如重要項目全部合格，一般項目中不合格項不超過8項，則允許調整修復。在申請驗收單位確認修復完畢后，驗收部門應對原不合格項及相關項目給予補檢。
兒童要項目中任一項不合格，或一般項目中不合格超過8項，則判定為不合格。判為不合格的電梯需全面修復，修復后再次報請驗收。
如因現場實際情況限制而無法進行調整修復時，經驗收部門、電梯制造商和電梯業主（用戶）協商確認后，在重要項目均合格的前提下，一般項目不合格項不超過3項時，準予驗收，但有關方應制訂出保證電梯安全使用的有效控制措施。
附錄A
附錄A
（規范性附錄）
電氣安全裝置表

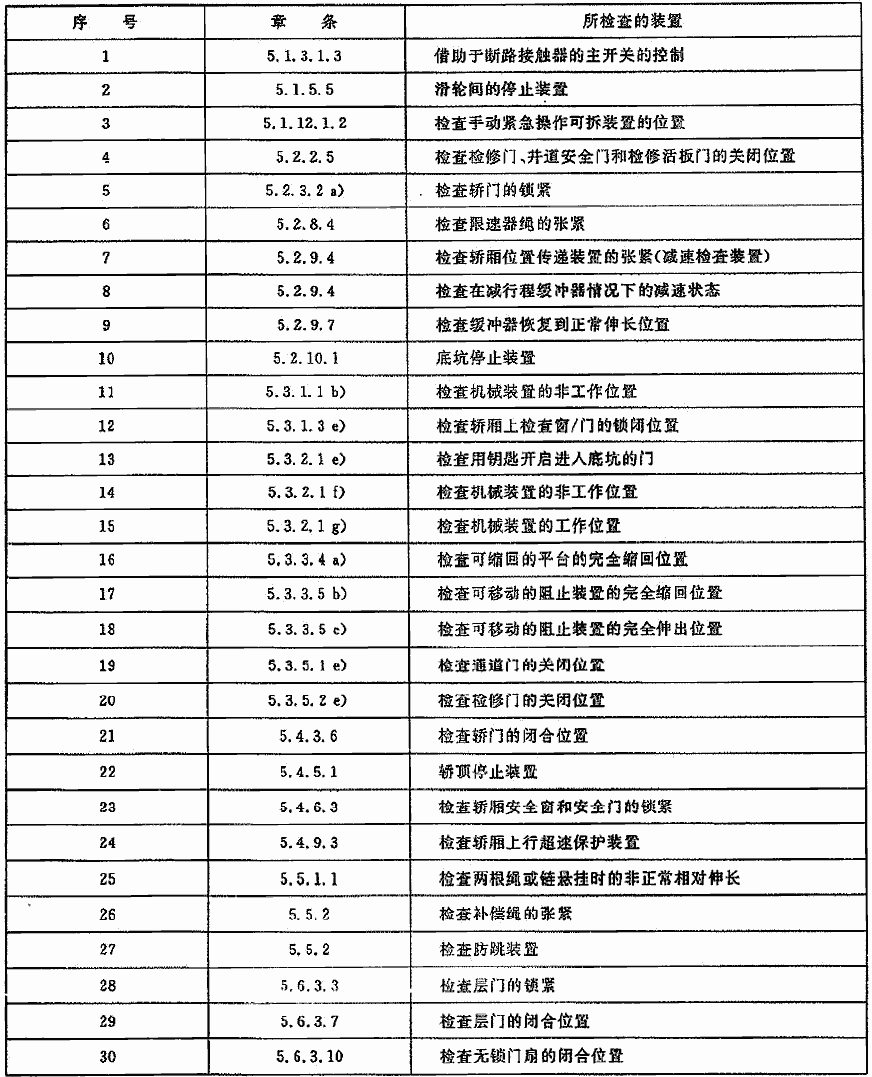

表A.1 電氣安全裝置表

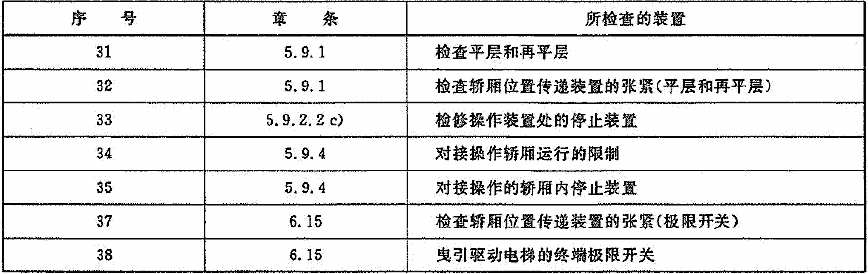

表A.1續
