（免費下載）GB/T 51063-2014 大中型沼氣工程技術規范
1 總 則
1.0.1 為規范大中型沼氣工程的設計、施工安裝、驗收及運行維護，保證工程質量和安全生產，制定本規范。
1.0.2 本規范適用于采用厭氧消化工藝處理農業有機廢棄物、工業高濃度有機廢水、工業有機廢渣、污泥，以供氣為主且沼氣產量不小于500m3／d，新建、擴建和改建的沼氣工程的設計、施工安裝、驗收及運行維護。
1.0.3 大中型沼氣工程應在不斷總結生產、建設實踐經驗的基礎上，積極采用新技術、新工藝、新材料和新設備，做到運行穩定、設備可靠、技術先進、經濟可行。
1.0.4 大中型沼氣工程設計、施工安裝、驗收及運行維護，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和縮略語
2.2 縮 略 語
CSTR——complete stirred tank reactor(完全混合式厭氧反應器)
USR——upflow solid reactor(升流式固體反應器)
UASB——upflow anaerobic sludge blanket reactor(升流式厭氧污泥床反應器)
IC——internal circulation anaerobic reactor(內循環厭氧反應器)
EGSB——expanded granular sludge blanket reactor(顆粒污泥膨脹床反應器)
HCPF——high concentrations of plug-flow reactor(高濃度推流式反應器)
TS——total solids(總固體)
SS——suspended solids(懸浮固體)
VS——volatile solids(揮發性固體)
VSS——volatile suspended solids(揮發性懸浮固體)
CODcr——chemical oxygen demand(化學需氧量)
BOD5——biochemical oxygen demand(生化需氧量)
HRT——hydraulic retention time(水力停留時間)
MLVSS——mixed liquor volatile suspended solids(混合液揮發性懸浮固體濃度)
3 基本規定
3.0.1 沼氣工程的設計應符合綜合利用、環境保護和職業衛生的要求。
3.0.2 沼氣工程的建設規模應根據原料的來源及性質、用戶類別和用氣量等因素綜合確定，并宜符合下列規定：
1 用于民用的沼氣工程，沼氣產量不宜小于500m3／d；
2 用于發電的沼氣工程，沼氣產量不宜小于1200m3／d；
3 用于提純壓縮的沼氣工程，沼氣產量不宜小于10000m3／d。
3.0.3 用于民用、發電和提純壓縮的沼氣質量應符合表3.0.3的規定。
表3.0.3 用于民用、發電和提純壓縮的沼氣質量
| 項目 | 民用集中供氣 | 發電 | 提純壓縮 |
| 熱值MJ／m3 | ≥17 |
||
| 硫化氫（mg／m3） | ≤20 | ≤200 | 可與提純壓縮終端 用戶協商確定 |
| 水露點（℃） | 在脫水裝置出口處的壓力下， 水露點比輸送條件下最低環境 溫度低5℃ |
||
3.0.4 沼氣工程應配備保證供氣安全的設施，且使用的材料、設備應符合國家現行標準的有關規定。
3.0.5 當沼氣站建設地區的地震加速度大于0.10g時，其建(構)筑物的設計應采取抗震措施，并應符合現行國家標準《建筑抗震設計規范》GB 50011和《構筑物抗震設計規范》GB 50191的有關規定。
3.0.6 用于民用的沼氣工程供電系統應按現行國家標準《供配電系統設計規范》GB 50052的“二級負荷”的規定設計。
3.0.7 用于民用的沼氣應進行加臭，加臭裝置和加臭劑應符合現行行業標準《城鎮燃氣加臭技術規程》CJJ／T 148的有關規定。
3.0.8 沼氣工程應采取措施減少噪聲、氣味等污染，對排放物的處理應符合國家現行環境保護標準的有關規定。
3.0.9 沼氣工程的管道、設備等應設置安全標志，安全標志應符合現行行業標準《城鎮燃氣標志標準》CJJ／T 153的有關規定。
3.0.10 沼氣工程的設計、施工、運行維護應采取保證人身和公共安全的有效措施。
4 沼 氣 站
5 沼氣輸送及應用
5.0.1 沼氣輸配管網應根據沼氣用戶的用氣量及分布、施工和運行等因素，經多方案比較，擇優選取技術經濟合理、安全可靠的中、低壓供氣方案；并宜按逐步形成環狀供氣管網進行設計。
5.0.2 管網供氣壓力可采用低壓供氣(小于0.01MPa)或中壓供氣(大于0.01MPa且小于0.2MPa)，并應符合下列規定：
1 當采用低壓供氣時，管網供氣壓力應滿足下式要求：
式中：P——管網供氣壓力(Pa)；
Pn——低壓燃具額定工作壓力(Pa)；
△Py——儲氣裝置到最遠端燃具管道的沿程阻力損失(Pa)；
△Pj——儲氣裝置到最遠端燃具管道的局部阻力損失(Pa)。
2 當管網供氣壓力不滿足式(5.0.2)要求時，應設置增壓機。
3 當采用中壓供氣時，應使用增壓機升壓，增壓機的工藝設計應符合本規范第4.6.14條和第4.6.15條的規定。
5.0.3 中壓供氣宜設調壓裝置，調壓裝置的工藝設計應符合現行國家標準《城鎮燃氣設計規范》GB 50028的有關規定。
5.0.4 沼氣管道的計算流量、水力計算、管材選擇、與其他管道的安全間距等應符合現行國家標準《城鎮燃氣設計規范》GB 50028的有關規定。
5.0.5 沼氣管道宜采用聚乙烯管道，并應符合現行行業標準《聚乙烯燃氣管道工程技術規程》CJJ 63的有關規定。
5.0.6 沼氣管道的閥門的設置應符合下列規定：
1 沼氣管道出站后應設置閥門；
2 沼氣支管的起點處應設置閥門；
3 中壓沼氣管道上應設置分段閥門，并宜在閥門兩側設置放散管。
5.0.7 民用低壓用氣設備的額定壓力宜為1.6kPa，允許的壓力范圍應為0.8kPa～2.4kPa。
5.0.8 民用集中供氣的室內沼氣管道、沼氣計量、用氣設備的設計應符合現行國家標準《城鎮燃氣設計規范》GB 50028的有關規定。
5.0.9 供發電的沼氣熱值、水露點、硫化氫濃度應符合本規范第3.0.3條的規定；溫度、壓力、壓力波動、含塵量等其他參數應符合選用的發電機組的技術要求。
5.0.10 供發電和提純壓縮的沼氣進口管道上應設置快速切斷閥。切斷閥的安裝位置應便于發生事故時能及時切斷氣源。
6 施工安裝與驗收
7 運行與維護
附錄A 預處理池工藝設計計算

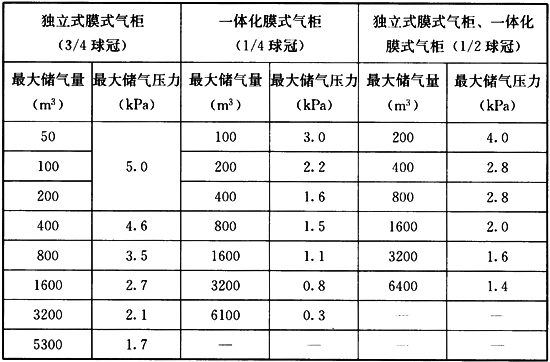

附錄B 膜式氣柜最大儲氣量與最大承壓的關系
附錄B 膜式氣柜最大儲氣量與最大承壓的關系
附錄C 埋地沼氣管道與建(構)筑物或相鄰管道之間的水平和垂直凈距

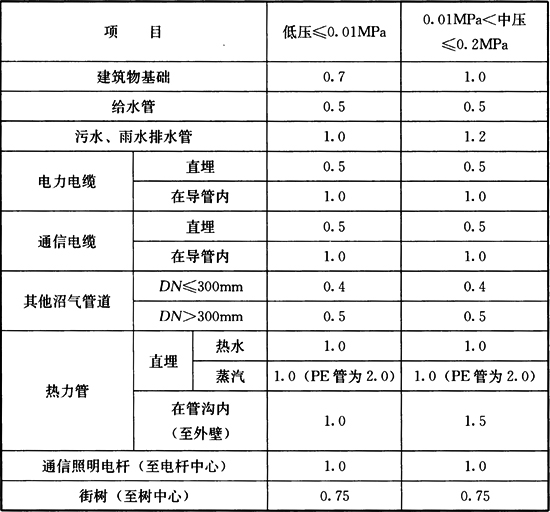

C.0.1 埋地沼氣管道與建(構)筑物或相鄰管道之間的水平凈距可按表C.0.1的規定執行。
表C.0.1 埋地沼氣管道與建(構)筑物或相鄰管道之間的水平凈距

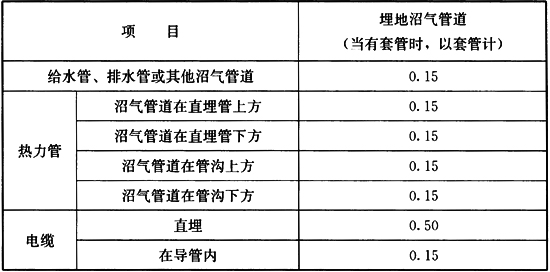

C.0.2 埋地沼氣管道與建(構)筑物或相鄰管道之間垂直凈距可按表C.0.2的規定執行。
表C.0.2 埋地沼氣管道與建(構)筑物或相鄰管道之間垂直凈距
C.0.3 當受地形限制無法滿足本規范表C.0.1和表C.0.2的規定時，應與有關部門協商，采取有效的安全防護措施后，表C.0.1和表C.0.2規定的凈距均可適當縮小。
C.0.4 低壓埋地沼氣管道不應影響建(構)筑物和相鄰管道基礎的穩固性；中壓埋地沼氣管道距建(構)筑物的基礎不應小于0.5m，且距建筑物外墻面不應小于1m。
附錄D 爆炸危險區域等級和范圍劃分
D.0.1 干秸稈粉碎室內環境應按現行國家標準《爆炸和火災危險環境電力裝置設計規范》GB 50058中爆炸性粉塵危險場所的10區進行設計。
D.0.2 厭氧消化器外部罐壁上半部外4.5m以內，至器頂最高點以上7.5m內的范圍內，爆炸危險區域應為2區(圖D.0.2)。

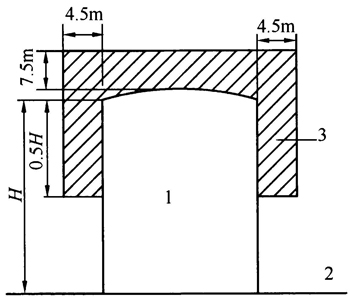

圖D.0.2 厭氧消化器的爆炸危險區域等級和范圍劃分
1-厭氧消化器；2-消化器基礎；3-2區
D.0.3 一體化膜式氣柜的爆炸危險區域等級和范圍劃分宜符合下列規定：
1 反應器外部罐壁上半部外4.5m以內，至器頂最高點以上7.5m內的范圍宜設為2區(圖D.0.3)；
2 反應器頂部內外膜之間宜設為1區(圖D.0.3)。

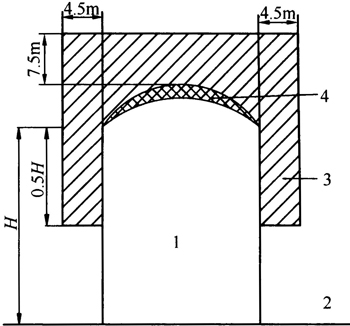

圖D.0.3 一體化膜式氣柜的爆炸危險區域等級和范圍劃分
1-厭氧消化器；2-消化器基礎；3-2區；4-1區
D.0.4 膜式氣柜的爆炸危險區域等級和范圍宜符合下列規定：
1 內外膜之間宜設為1區(圖D.0.4)；
2 外膜最大直徑外4.5m以內，至柜頂以上7.5m的范圍宜設為2區(圖D.0.4)。

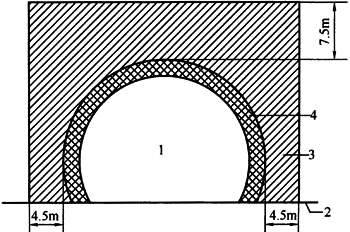

圖D.0.4 膜式氣柜的爆炸危險區域等級和范圍劃分
1-獨立式膜式氣柜；2-氣柜基礎；3-2區；4-1區
D.0.5 其他用電場所的爆炸危險區域等級和范圍劃分應符合現行國家標準《城鎮燃氣設計規范》GB 50028的有關規定。
附錄E 沼氣站日?；烅椖考皺z驗周期

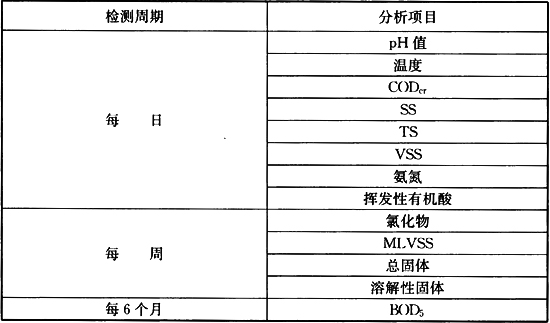

E.0.1 污水分析化驗項目及檢測周期可按表E.0.1選用。
表E.0.1 污水分析化驗項目及檢測周期表

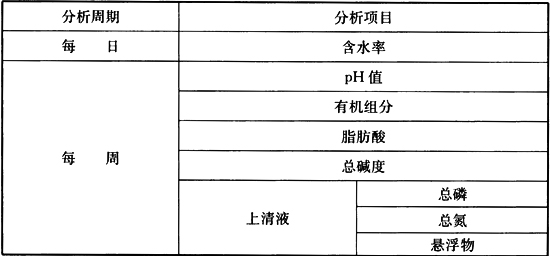

E.0.2 污泥分析化驗項目及檢測周期可按表E.0.2選用。
表E.0.2 污泥分析化驗項目及檢測周期

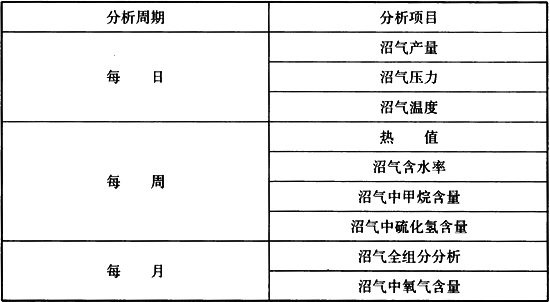

E.0.3 沼氣分析化驗項目及檢測周期可按表E.0.3選用。
表E.0.3 沼氣分析化驗項目及檢測周期
