（免費下載）GB 50381-2010 城市軌道交通自動售檢票系統工程質量驗收規范
1 總則
1.0.1 為加強城市軌道交通自動售檢票系統工程質量管理，統一城市軌道交通自動售檢票系統工程的質量驗收，制定本規范。
1.0.2 本規范適用于城市軌道交通自動售檢票系統工程的質量驗收。
1.0.3 城市軌道交通自動售檢票系統工程的質量檢驗、檢測方法和儀器設備應符合國家相關標準的規定。在系統開通前宜委托具有相應資質的檢測單位進行系統測試。
1.0.4 城市軌道交通自動售檢票系統工程中所采用的技術文件，其對工程質量的技術要求不得低于本規范的規定。
1.0.5 城市軌道交通自動售檢票系統的安全性應符合設計要求。
1.0.6 城市軌道交通自動售檢票系統使用的所有設備應符合國家相關規定。
1.0.7 本規范規定了城市軌道交通自動售檢票系統工程質量驗收的基本技術要求，當本規范與國家法律、行政法規的規定相抵觸時，應按國家法律、行政法規的規定執行。
1.0.8 城市軌道交通自動售檢票系統工程的質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 自動售檢票系統 automatic fare collection system(AFC)
基于計算機、通信、網絡、自動控制等技術，實現軌道交通售票、檢票、計費、收費、統計、清算等全過程的自動化系統，簡稱AFC系統。
2.0.2 車站終端設備 station terminal equipment
安裝于軌道交通線路各車站進行車票發售、進站檢票、出站檢票、加值、驗票分析等讀寫交易處理的終端設備。
2.0.3 自動檢票機 automatic gate machine
對車票進行檢驗和處理，并放行或阻擋乘客出入付費區的設備。
2.0.4 黑名單 black list
根據管理要求對掛失車票和異常車票進行特殊控制的數據列表。
2.0.5 自動售票機 automatic ticket vending machine
用于自助發售、賦值有效車票，具備自動處理支付和找零功能的設備。
2.0.6 半自動售票機 booking office machine
用于人工輔助發售、賦值有效車票，具備補票、退票、查詢、更新等票務處理功能的設備。
2.0.7 自動加值機 automatic value-adding machine
用于對儲值票進行自助加值，并具有查驗交易和余額等信息功能的設備。
2.0.8 驗票機 ticket checking machine
用于查詢車票信息，可分為自動驗票機和便攜式驗票機等。
2.0.9 車站計算機系統 station computer system
用于車站級票務處理、運行管理和客流統計的計算機系統。
2.0.10 線路中央計算機系統 line central computer system
用于管理和控制軌道交通線路自動售檢票系統的計算機系統。
2.0.11 票務清分系統 central clearing system
用于發行和管理軌道交通車票，對線網內不同線路的票、款進行結算和清算，并具有與可在城市軌道交通線網內乘用消費的其他付費卡進行清算功能的系統。
2.0.12 密鑰 security key
對數據進行加密或解密，是所使用的秘密特定參數，經過加密后的數據文件稱為密文，利用密鑰可對密文解密，使原數據文件恢復。
2.0.13 SAM卡 security access module card
用于安全存取的卡。
2.0.14 初始化 initialization
在車票投入運行前，為保證其在本系統內正常使用，需對其進行初始格式、發行及應用信息寫入的過程。
2.0.15 編碼/分揀機 encode/sorter
主要是用于對車票進行初始化編碼、批量分揀處理的設備。
2.0.16 進站 entry
從非付費區到付費區的通過行為。
2.0.17 出站 exit
從付費區到非付費區的通過行為。
2.0.18 單程票 single journey ticket
在限定時間內一次性使用的車票。
2.0.19 儲值票 storage value ticket
具有儲值功能，可重復加值使用的車票。
3 基本規定
4 管槽安裝及檢驗
5 線纜敷設及檢測
6 設備安裝與配線
7 車票
8 車站終端設備檢測
9 車站計算機系統檢測
10 線路中央計算機系統檢測
11 票務清分系統檢測
12 電源、接地、防雷與電磁兼容
13 單位工程觀感質量
13.0.1 觀感質量評定應由建設單位組織監理單位、施工單位及相關單位共同進行現場驗收。
13.0.2 觀感質量評定檢查項目達不到合格標準，應進行返修。
13.0.3 槽道觀感質量應符合下列規定：
1 電纜槽上蓋上地板后，地板應平整，不得有凹凸不平。
2 電纜槽內的線纜布放應整齊、順直，不得有交叉。
3 槽道里面不得有滲漏水。
13.0.4 光纜、電纜引入觀感質量應符合下列規定：
1 光纜、電纜引入排列整齊，綁扎均勻一致。
2 尾纜彎曲半徑合理，成端整齊美觀。
3 電纜芯線編把順直，均勻美觀。
4 光纜尾纖盤留整齊一致，綁扎松緊適度。
5 線纜標簽清楚、完善。
13.0.5 機房設備排列觀感質量應符合下列規定：
1 機房?jī)?nèi)設備排列整齊。
2 設備間距符合設計要求。
13.0.6 機房機柜安裝觀感質量應符合下列規定：
1 安裝平直，穩固不晃動。
2 機柜內設備布放整齊、美觀；表面平整，柜內無雜物。
13.0.7 設備安裝觀感質量應符合下列規定：
1 設備安裝穩固。
2 設備表面無明顯損傷、印痕。漆飾完好。
3 端子編號、用途標牌及其他標志完整無缺，書寫正確清楚。
13.0.8 設備配線觀感質量應符合下列規定：
1 配線架內、機架內以及機架間的配線整齊美觀，出線角度圓潤，無交叉出現。
2 配線端子上的配線緊固，無松動，無假接、虛接，接頭點圓潤、美觀。
3 對絞電纜、光纜及其他信號電纜分束綁扎，并整齊美觀。
13.0.9 配電柜、UPS、電池柜、配電箱等電源設備表面應無明顯損傷、漆飾完好，安裝應垂直平整、布局合理，并應與其他設備協調一致，預留合理的操作空間。
13.0.10 電源與接地線應布放順直、無交叉；線纜綁扎應整理規范、簡潔、標記完善；線槽、保護管應排列整齊、美觀。
附錄A 施工現場質量管理檢查記錄
附錄A 施工現場質量管理檢查記錄
施工現場質量管理檢查記錄應由施工單位按表A填寫，總監理工程師（建設單位項目負責人）進行檢查，并做出檢查結論。

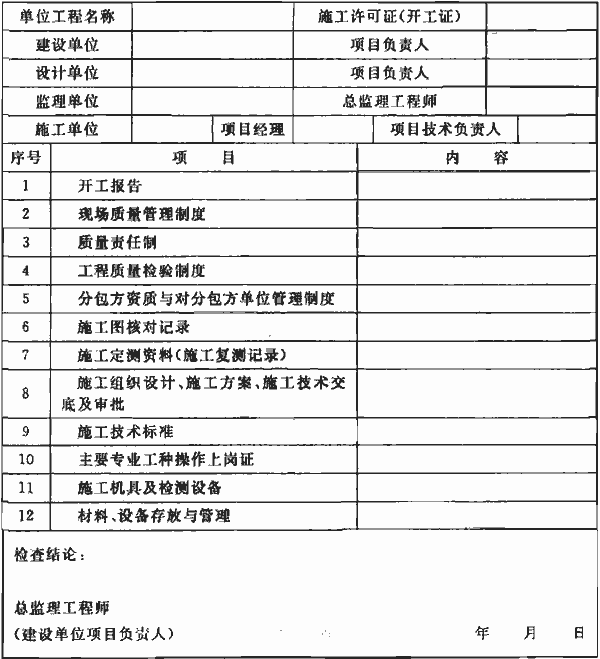

表A 施工現場質量管理檢查記錄 開工日期：
附錄B 檢驗批質量驗收記錄
附錄B 檢驗批質量驗收記錄
檢驗批的質量驗收記錄由施工項目專業質量檢查員填寫，監理工程師（建設單位項目專業技術負責人）組織項目專業質量檢查員等進行驗收，并按表B記錄。

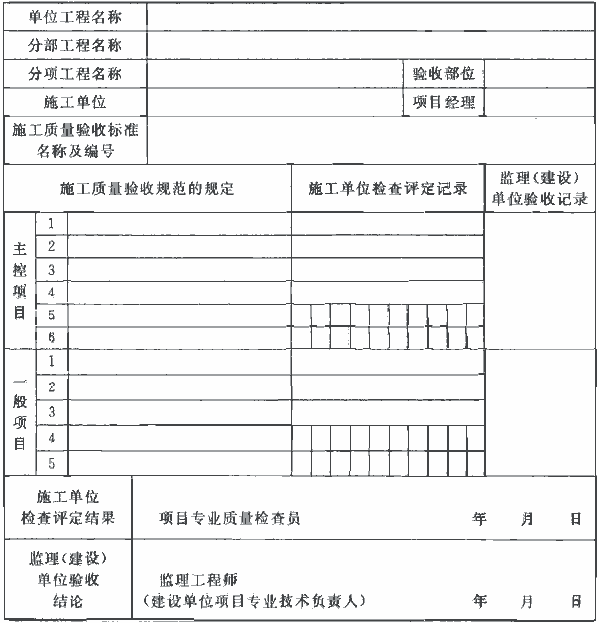

表B____檢驗批質量驗收記錄
附錄C 分項工程質量驗收記錄
附錄C分項工程質量驗收記錄
分項工程質量應由監理工程師（建設單位項目專業技術負責人）組織項目專業技術負責人等進行驗收，并按表C記錄。

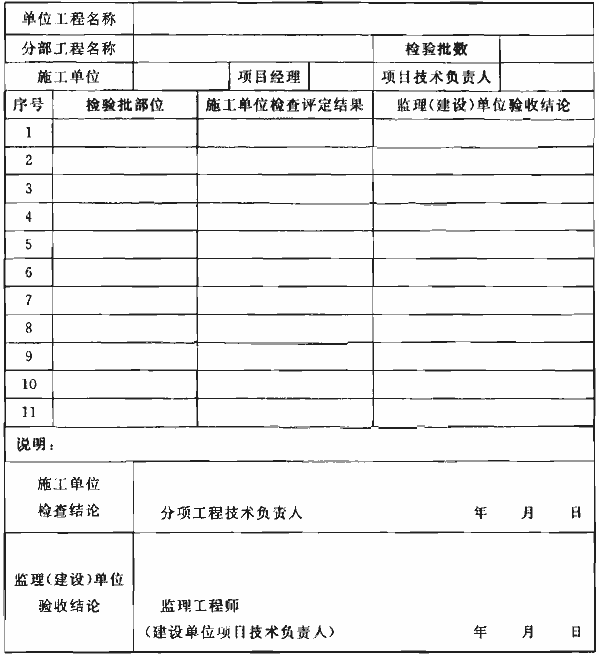

表C ____分項工程質量驗收記錄
附錄D 分部工程質量驗收記錄
附錄D 分部工程質量驗收記錄
分部工程質量應由總監理工程師（建設單位項目專業負責人）組織施工項同經理和設計單位項目負責人進行驗收，并按表D記錄。

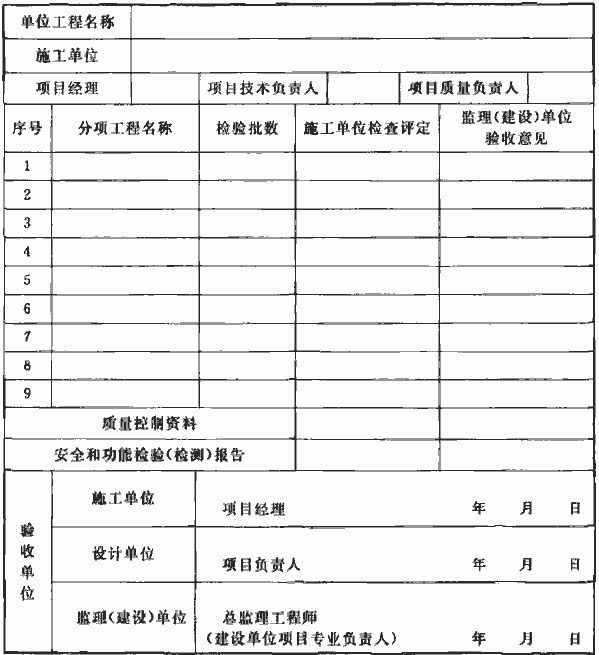

表D ____分部工程質量驗收記錄
附錄E 單位工程質量竣工驗收記錄
附錄E 單位工程質量竣工驗收記錄
單位工程質量驗收應按表E-1記錄，表E-1為單位工程質量驗收的匯總表，與附錄D的表D和表E-2～E-4配合使用。表E-2為單位工程質量控制資料核查記錄，表E-3為單位工程安全和功能檢驗資料核查及主要功能抽查記求，E-4為單位工程觀感質量驗收檢查記錄。
表E-1 驗收記錄由施工 單位填寫，驗收結論由監理（建設）單位填寫。綜合驗收結論由參加驗收各方共同商定，建設單位填寫，應對工程質量是否符合設計和規范要求及總體質量水平作出評價。

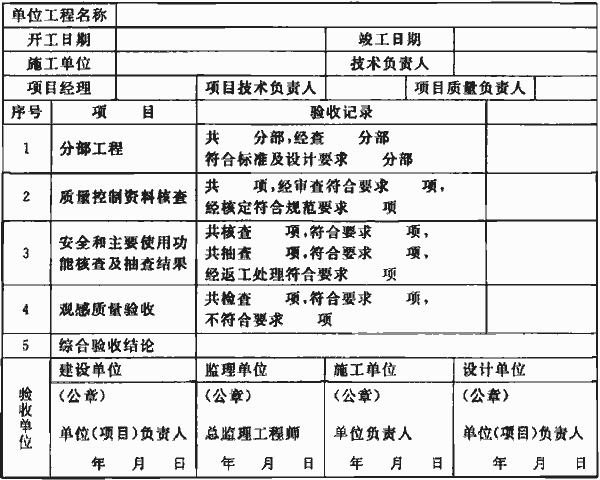

表E-1 單位工程質量驗收記錄

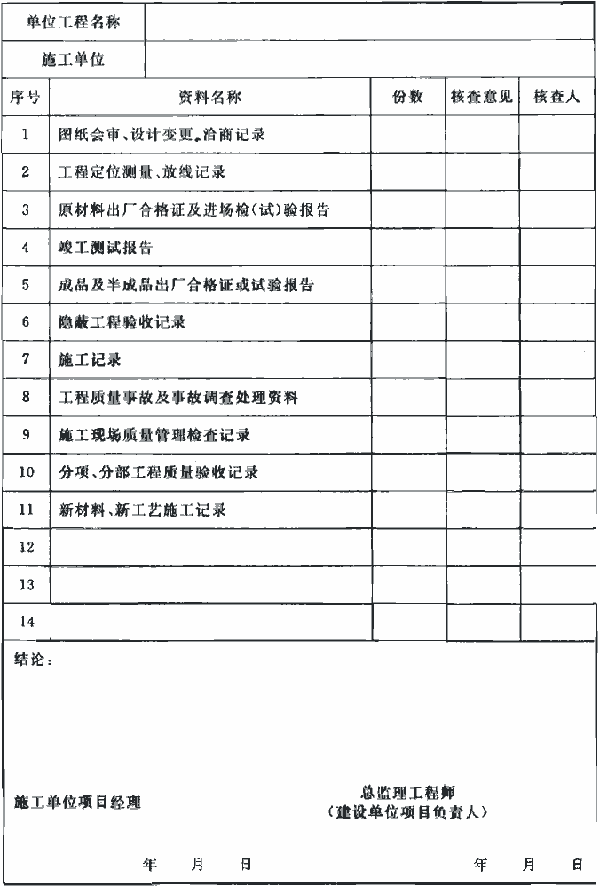

表E-2 單位工程質量控制資料核查記錄

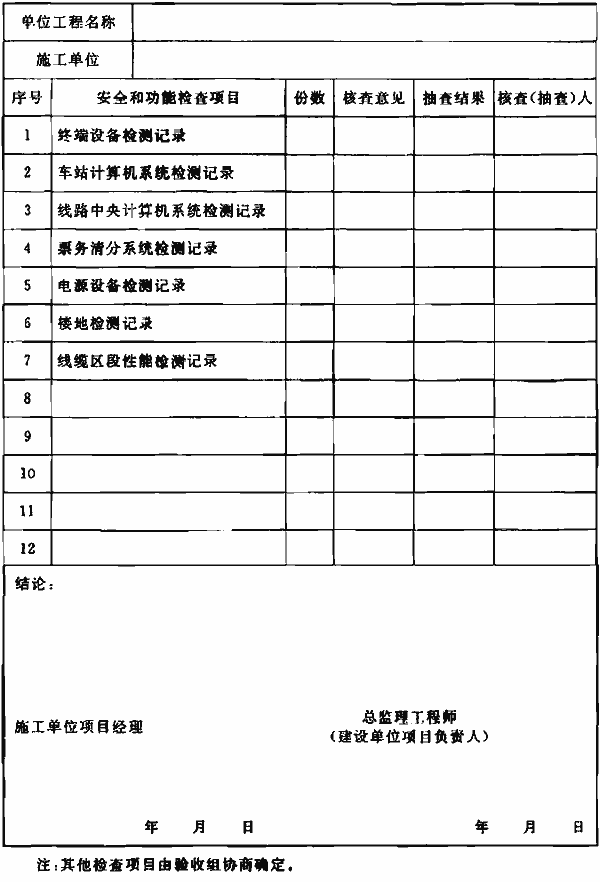

表E-3 單位工程安全和功能檢驗資料核查及主要功能抽查記錄

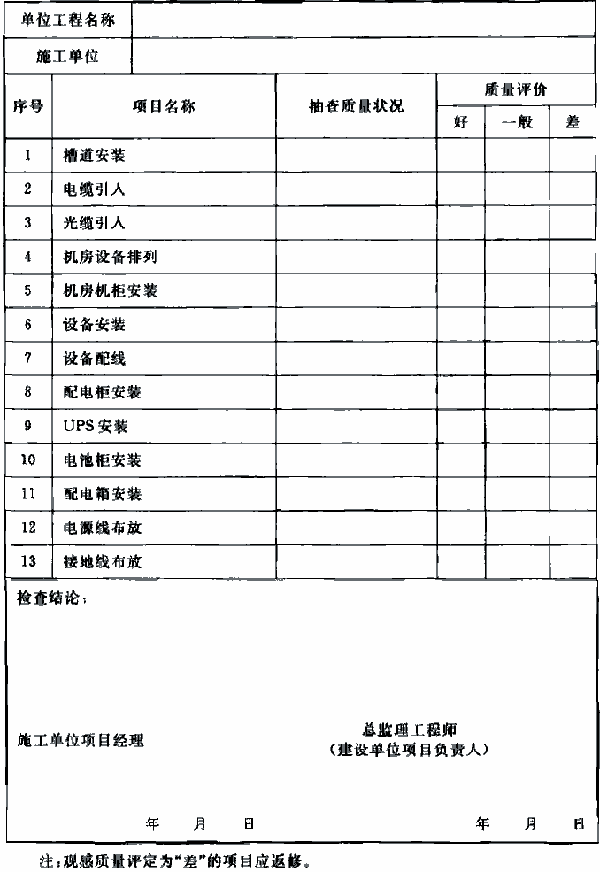

表E-4 單位工程觀感質量驗收檢查記錄
