1 總 則
1.0.1 為在礦漿管線工程施工中貫徹執行國家技術經濟政策，做到技術先進、經濟合理、安全適用、確保質量、節能環保，制定本規范。
1.0.2 本規范適用于新建、改建和擴建鋼制管道的礦漿管線工程，包括在產地、儲存庫、使用單位之間的管道安裝工程的施工及驗收，不適用于場、站內管道安裝工程。
1.0.3 礦漿管線工程施工及驗收除應符合本規范規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 礦漿管線 slurry pipeline
輸送固體粉狀物料和液體混合介質的管道線路。
2.0.2 彈性敷設 pipe laying with elastic bending
管道利用外力或自重作用下產生彈性彎曲變形進行管道敷設。
2.0.3 冷彎彎管 cold bends
管子在不加熱條件下用模具或夾具彎制成需要角度的管。
2.0.4 熱煨彎管 hot bends
管子在加熱條件下，在夾具上彎曲成需要角度的管。
2.0.5 變坡點 slope varying points
縱向管溝坡度變化點。
2.0.6 多道焊 multi-pass welding
由兩條以上焊道完成整條焊縫所進行的焊接。
2.0.7 根焊道 root bead
多層焊時，在接頭根部焊接的焊道。
2.0.8 熱焊道 hot bead
為了防止根部冷裂紋或根部燒穿，而在根焊完成后立即進行焊接的第二層焊道。
2.0.9 填充焊道 filler bead
根焊或熱焊完成后，蓋面焊之前的焊道。
2.0.10 立填焊道 stripper bead
采用下向焊工藝時，為彌補立焊位置焊層厚度不足而進行的補填焊道。
2.0.11 蓋面焊道 over bead
最外面一層的成形焊道。
2.0.12 返修焊接 repair welding
對經外觀檢查或無損檢測發現的超標缺陷進行的修補焊接。
2.0.13 連頭 tie-in
用一根管子或一個短節將兩個相鄰固定管段焊口連接在一起的作業。
2.0.14 道間溫度(層間溫度) interpass temperature
多道焊及相鄰母材在施焊下一焊道之前的瞬間溫度。
2.0.15 百米樁 100m posts
線路直線段每100米設置的樁點。
2.0.16 變壁樁 wall thickness change marker stakes
在鋼管壁厚發生變化的分界點處設置的樁點。
2.0.17 縱向變坡樁 vertical slope change marker stakes
在縱向轉角大于2°處設置的樁點。
2.0.18 曲線加密樁 curve control points stakes
當采用彈性彎曲和冷彎彎管處理水平或豎向轉角時，在曲線的始點、中點、終點及曲線段中間5m～10m處設置的樁點。
2.0.19 穿越標志樁 crossings marker stakes
在各種管線穿越起、終點處設置的樁點。
3 基本規定
3.0.1 承擔礦漿管線工程的施工單位應在資質等級許可范圍內從事相應的管線施工。檢測單位應具有相應的管線工程檢測資質等級。施工人員應具備相應的資格。
3.0.2 礦漿管線工程應按設計圖紙施工，當需要修改設計或材料代用時，應經原設計單位出具設計變更。
3.0.3 礦漿管線工程施工前，應具備下列條件：
1 工程設計圖紙和相關技術文件應齊全，應按規定程序進行設計交底和圖紙會審，并應根據建設單位提供的施工界域內地下管線及建(構)筑物等資料、工程地質水文資料，深入沿線調查，掌握現場實際情況。
2 施工組織設計和施工方案應已獲批準，并應已進行技術和安全交底。應實行自審、會審和簽證制度，有變更時應辦理變更審批手續。
3 施工人員應具備相應的資格，并應在上崗前按規定考核合格。
4 應辦理工程開工文件。
5 用于管線施工的機械、工器具應安全可靠，并應在開工前進行檢驗維修。未經監檢合格的吊裝設備不得用于任何吊裝活動。應有備用動力和設備。
6 計量器具應檢定合格，并應在有效期內。
7 應已制定相應的職業健康安全與環境保護預案。
3.0.4 設計交底和圖紙會審?fù)瓿珊髴?yīng)進行交底。交底應包括下列內容：
1 施工組織設計和施工技術措施。
2 施工中的質量要求、關鍵控制點。
3 施工中的安全、職業健康。
4 新設備、新工藝、新材料和新技術。
3.0.5 礦漿管線工程中的管線與輸電和通信線路、公路、鐵路，以及其他用途管線平行敷設時，如設計未明確，應符合下列規定：
1 管線與架空高壓輸電線平行敷設時，其凈間距不應小于電桿的高度，并應符合國家現行有關標準的規定。
2 管線與埋地通信電纜平行敷設時，其最小平面凈間距不宜小于10m，為本管線服務的且同時施工的埋地通信電纜，其凈間距不應受此限制，但應滿足維修要求。
3 管線與鐵路平行敷設時，其凈間距不宜小于14m。
4 管線與Ⅰ、Ⅱ級公路平行敷設時，其凈間距不宜小于10m，對于受限制的與公路平行的局部管段，在加強公路保護措施并征得同意后，可埋設在公路肩邊線以外的公路用地范圍內。
5 管線與其他管道平行敷設時，最小凈間距不宜小于10m，當條件限制需敷設在10m以內時，應采取加強保護措施。
3.0.6 管線施工前，施工單位應向管線工程所在地的質量技術監督部門辦理書面告知手續，并應接受監督檢驗單位的監督檢驗。
3.0.7 管線安裝應按規定的程序進行，相關各專業之間應交接檢驗，形成記錄；本專業各工序應按施工標準進行質量控制，每道工序完成后，應進行檢查，形成記錄。上道工序未經檢查認可，不得進行下道工序施工。
3.0.8 礦漿管線工程施工質量驗收應按分項工程、分部(子分部)工程、單位(子單位)工程的順序進行驗收，并應符合下列規定：
1 工程施工質量應符合本規范和相關專業驗收規范的規定，以及設計文件的要求。
2 工程施工質量驗收應在施工單位自行檢查且評定合格的 基礎上進行。
3 隱蔽工程在隱蔽前應由施工單位通知監理等單位進行驗收，并應形成驗收文件。
4 涉及結構安全和使用功能檢查項目，應按規定進行平行檢測或見證取樣檢測。
5 外觀質量應由質量驗收人員通過現場檢查共同簽字認可。
4 測量放線及施工作業帶清理
5 材料及管線附件驗收
6 布 管
6.0.1 布管前應對管口的橢圓度、壁厚等進行級配，并應按設計要求進行布管。
6.0.2 應掌握布管區段內的施工作業帶地形、地質情況，遇有沖溝、道路、堤壩等構筑物時，應將管道布設在寬闊的一側，不應擺放在構筑物上。
6.0.3 管道應首尾銜接，相臨管口成鋸齒形分開，宜用沙袋或其他柔性材料作為管墩。
6.0.4 布管時，鋼管必須安放穩定。
6.0.5 溝上布管時，管線邊緣至管溝邊緣的安全距離應符合表6.0.5的規定。
表6.0.5 管線邊緣與管溝邊緣的安全距離y(m)
| 土壤類別 | 干燥硬實土 | 潮濕軟土 |
| 安全距離y | ≥1.0 | ≥1.5 |
7 管 溝
8 管線焊接與驗收
9 管線下溝及管溝回填
10 管線防腐及補口、補傷
11 管線穿越工程
11.0.1 管線穿(跨)越施工時，應在施工前編制專項施工方案。
11.0.2 管線穿越干線公路時應加設套管，套管長度超出路基根部不應小于2m，埋深應符合設計要求。
11.0.3 主管穿越應采取保護措施，保護防腐層不被損壞，管線在套管中的位置應符合設計要求。
11.0.4 管溝開挖前，施工單位應將埋地設施調查清楚，做出明顯標記，并應在機械設備操作前，采用人工開挖探坑，將設施裸露，并做好保護。
11.0.5 在河流水域穿越處，應按設計要求的剖面和深度進行挖掘管溝，并應保證管溝平直，溝底平坦。無法排出溝內積水時，應采用超聲波探測儀檢查管溝成形情況。
11.0.6 管線下溝前，應先檢查管線防腐涂層合格后下溝，做好穩管措施后立即回填。
11.0.7 管線穿越隧道施工前，應對隧道中心線、標高進行測量。
11.0.8 隧道內管線焊接應滿足安全和光纖導管的安裝要求。
11.0.9 管線應垂直穿越鐵路或公路，斜穿其夾角不應小于60°。穿越管線的安裝應與周圍土壤之間的空隙最小，覆蓋層應符合設計規定。
11.0.10 采用套管時應平直，套管內應無堵塞物，絕緣支撐安裝應牢固。套管應封堵，并按設計要求安裝排氣孔。套管與穿越管線應絕緣。
12 管線清管、測徑和試壓
13 管線附屬工程
14 安全與環境
14.0.1 礦漿管線施工應制定安全技術措施，對危險性較大的分部分項工程應編制安全專項施工方案。
14.0.2 施工中使用的特種設備應經檢測合格后方可進入施工現場，特種作業人員應持證上崗。
14.0.3 施工前應對進場員工進行安全交底，作業人員應熟悉項目施工區域?qū)τ诃h(huán)境的要求并制訂環境管理措施。
14.0.4 高溫、寒冷天氣時應采取健康安全措施。
14.0.5 上崗員工應有必要的勞動防護用品，并應有地方病防治措施。
14.0.6 應做好交通安全管理工作。施工現場應有防火措施，配備消防器材。
14.0.7 管線工程施工應對表層土、水源、風景、自然保護區、文物古跡和化石資源、野生動物等進行保護。應清理和處理施工廢棄物及生活垃圾，避免泄漏和揚塵。
14.0.8 對管線施工中造成的土地、植被等原始地貌、地表的破壞，應按設計要求恢復原始地貌。
15 工程交工驗收
15.0.1 施工單位按合同規定的范圍完成全部工程項目后，應與建設單位或總承包單位辦理交接驗收手續。
15.0.2 工程交接驗收前，建設單位或總承包單位應對工程進行檢查和驗收，并應確認下列內容：
1 施工范圍和內容符合合同、設計文件的規定。
2 工程質量符合設計文件和本規范的規定。
15.0.3 施工單位應向建設單位或總承包單位提交下列竣工資料：
1 管線敷設竣工圖。
2 設計變更及材料代用文件。
3 工程洽商記錄。
4 材料、管件、設備出廠質量證明書、合格證及設備說明書。
5 施工質量檢查記錄除應符合國家現行標準的有關規定外，還應包括下列內容，其內容應符合附錄B的規定：
1)管溝開挖檢查記錄；
2)管線下溝、回填質量檢查記錄；
3)管線焊口組對及焊縫外觀檢查記錄；
4)管線(彎頭)連頭檢查記錄表；
5)焊口返修質量檢查記錄表；
6)隱蔽工程檢查記錄；
7)管線工程隱蔽檢驗記錄；
8)管線竣工測量成果表；
9)管線穿越公路、鐵路、河渠質量檢查記錄；
10)穿越管線水下穩管檢查記錄；
11)穿越管線就位檢查測量記錄；
12)跨越混凝土墩、塔檢查記錄；
13)跨越索塔施工檢查記錄；
14)管線清管、測徑記錄；
15)壓力試驗及通球掃線檢查記錄；
16)防腐補口、補傷剝離強度試驗報告；
17)管線防腐補口質量檢查記錄表；
18)防腐絕緣層電火花檢漏記錄；
19)陰極保護檢查記錄；
20)水工保護工程檢查記錄表；
21)回填土夯實檢查記錄；
22)焊縫無損檢測報告；
23)焊縫無損檢測復探報告。
15.0.4 對符合竣工驗收條件的單位工程，應由建設單位組織施工、勘察、設計、監理等單位驗收。
附錄A 焊接工藝評定要求
附錄B 施工質量檢查記錄

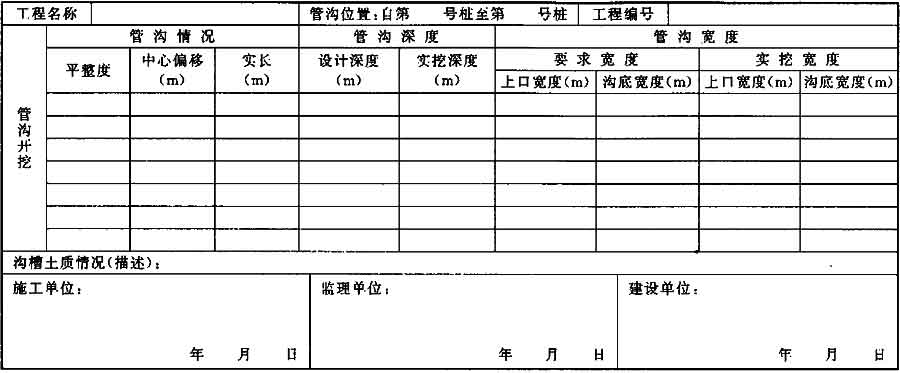

B.0.1 管溝開挖檢查記錄宜符合表B.0.1的規定。
表B.0.1 管溝開挖檢查記錄
B.0.2 管線下溝、回填質量檢查記錄宜符合表B.0.2的規定。
表B.0.2 管線下溝、回填質量檢查記錄

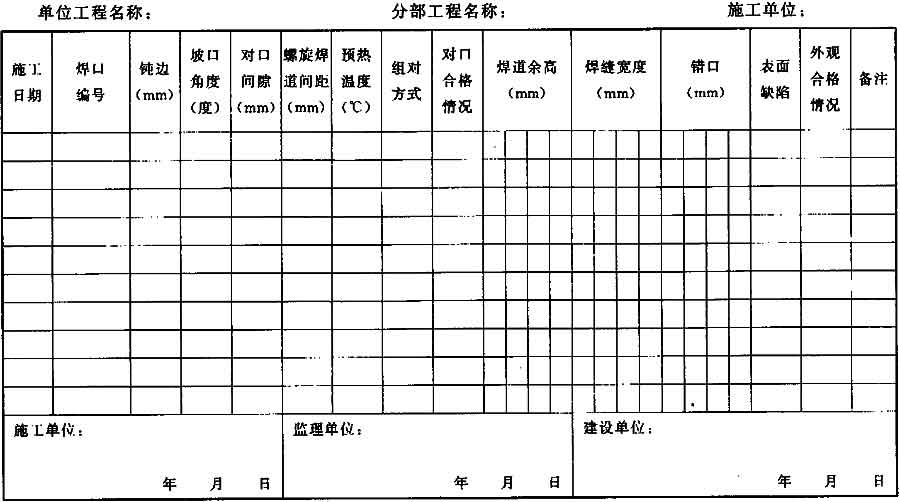

B.0.3 管線焊口組對及焊縫外觀檢查記錄宜符合表B.0.3的規定。
表B.0.3 管線焊口組對及焊縫外觀檢查記錄
備注：表面缺陷包括：焊瘤、凹坑、夾渣、表面裂紋、咬肉、熔合性飛濺、引弧痕跡、表面氣孔等。

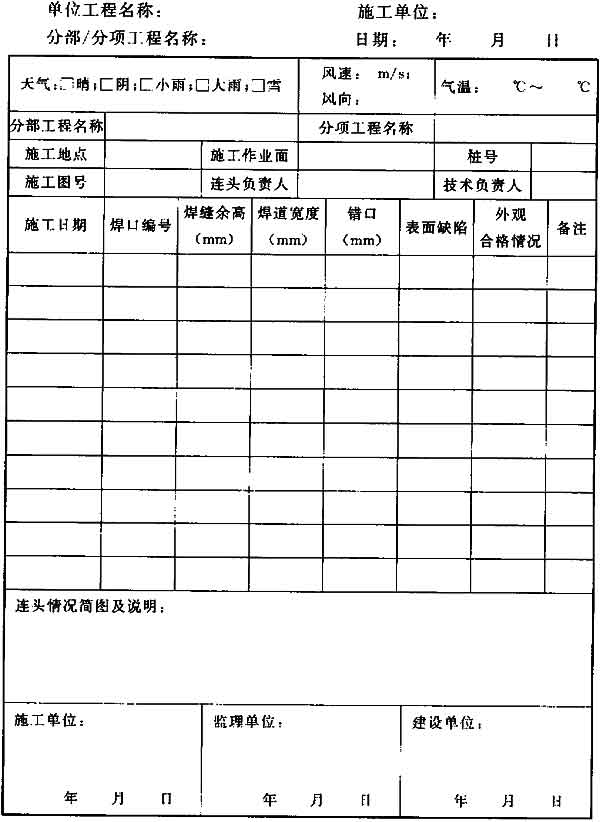

B.0.4 管線(彎頭)連頭檢查記錄宜符合表B.0.4的規定。
表B.0.4 管線(彎頭)連頭檢查記錄
注：本表按分部工程或分項工程填寫。

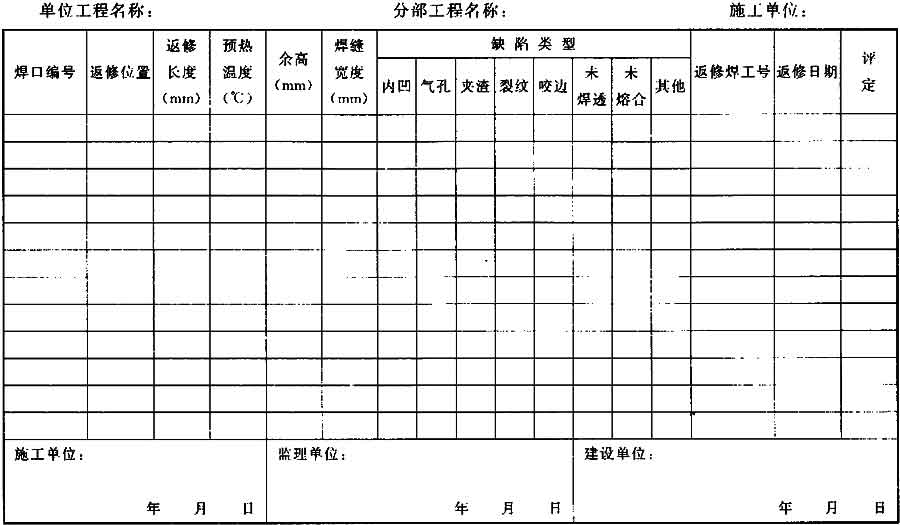

B.0.5 焊口返修質量檢查記錄宜符合表B.0.5的規定。
表B.0.5 焊口返修質量檢查記錄

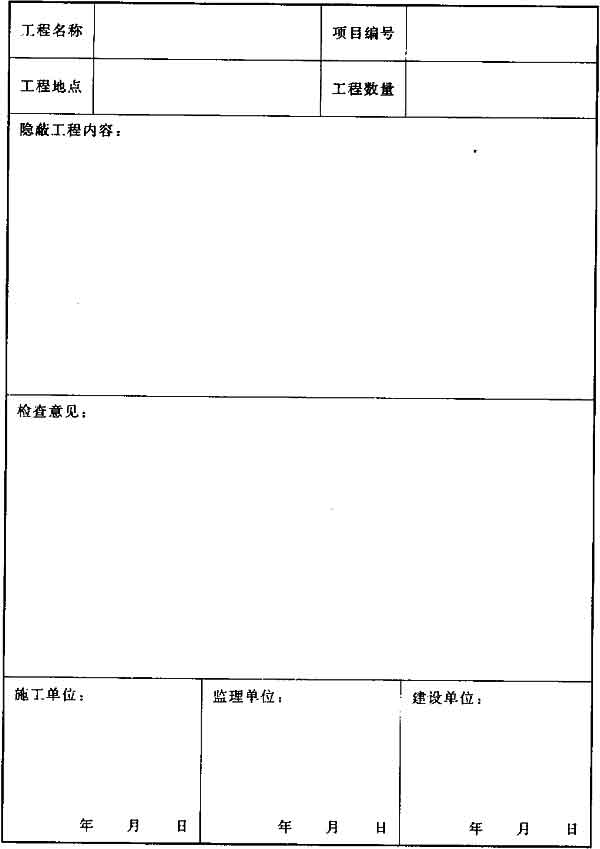

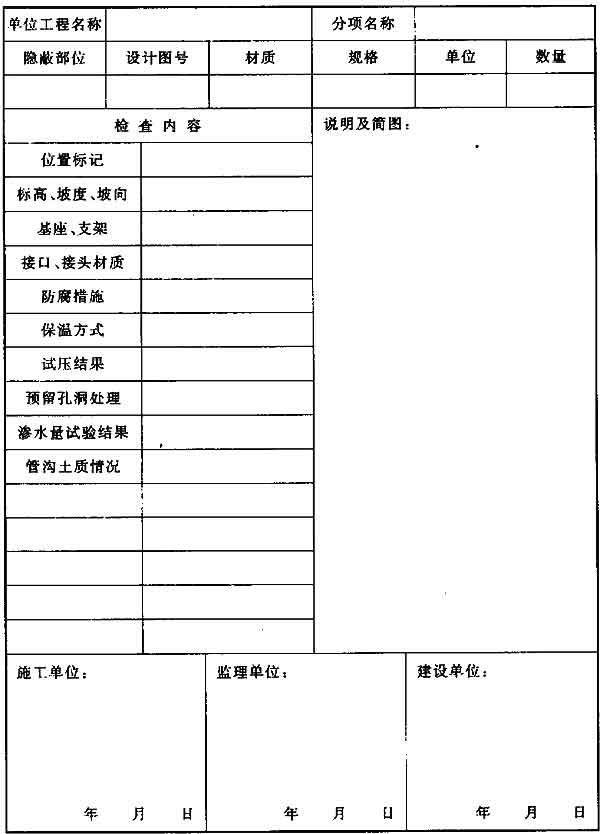

B.0.6 隱蔽工程檢查記錄宜符合表B.0.6的規定。
表B.0.6 隱蔽工程檢查記錄
B.0.7 管線工程隱蔽檢驗記錄宜符合表B.0.7的規定。
表B.0.7 管線工程隱蔽檢驗記錄

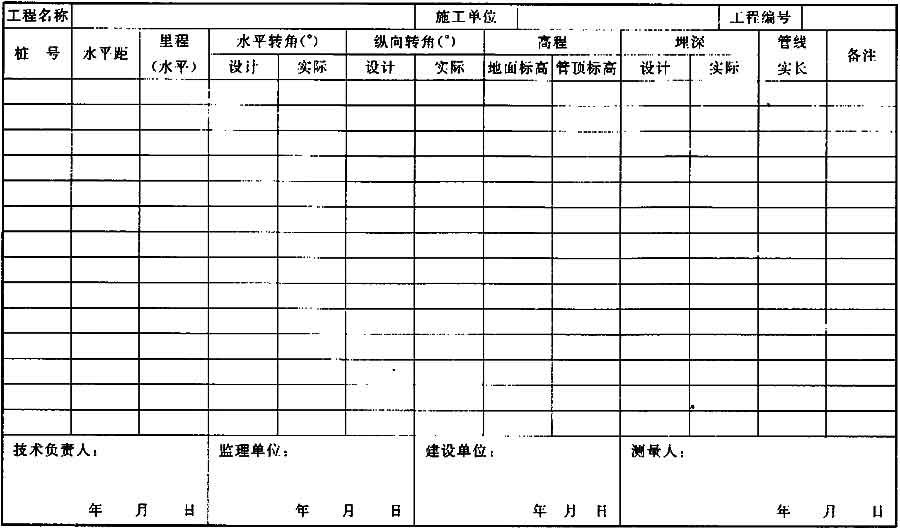

B.0.8 管線竣工測量成果記錄宜符合表B.0.8的規定。
表B.0.8 管線竣工測量成果記錄

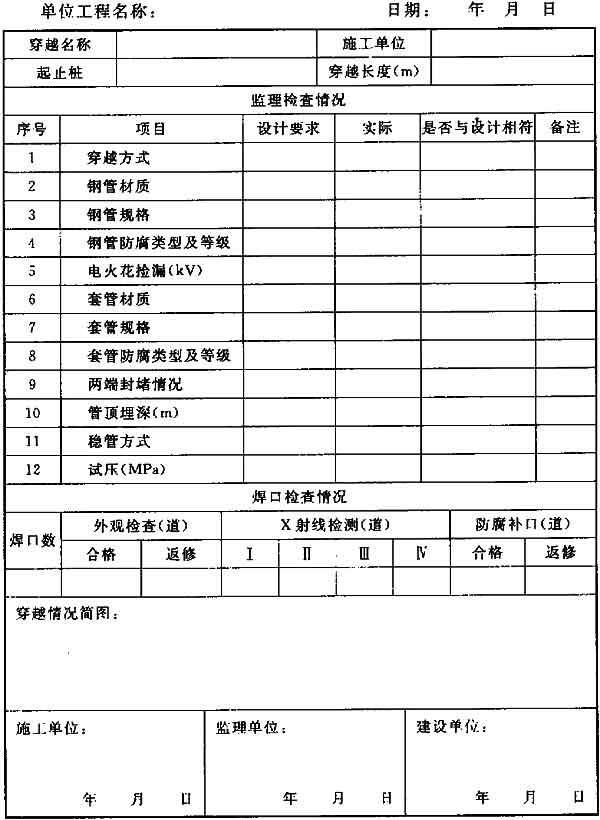

B.0.9 管線穿越公路、鐵路、河渠質量檢查記錄宜符合表B.0.9的規定。
表B.0.9 管線穿越公路、鐵路、河渠質量檢查記錄

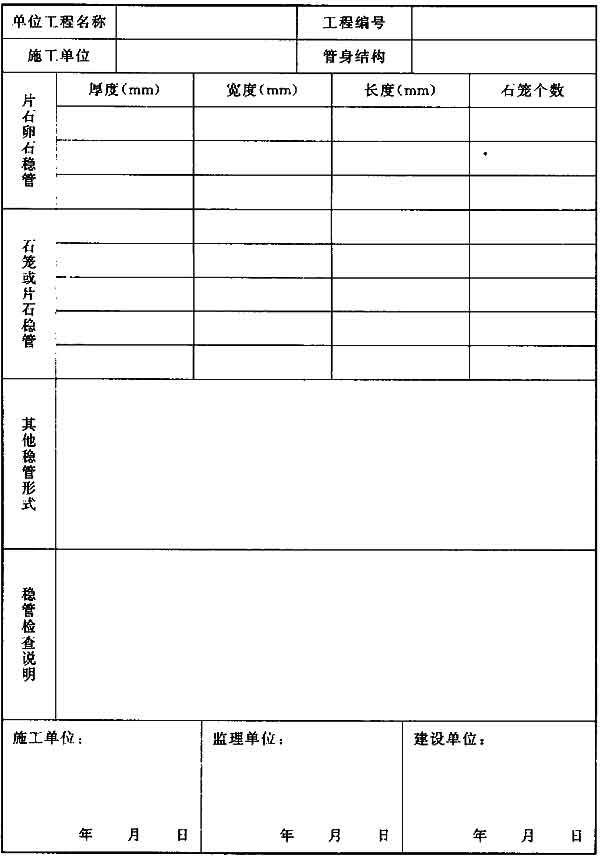

B.0.10 穿越管線水下穩管檢查記錄宜符合表B.0.10的規定。
表B.0.10 穿越管線水下穩管檢查記錄
B.0.11 穿越管線就位檢查測量記錄宜符合表B.0.11的規定。
表B.0.11 穿越管線就位檢查測量記錄

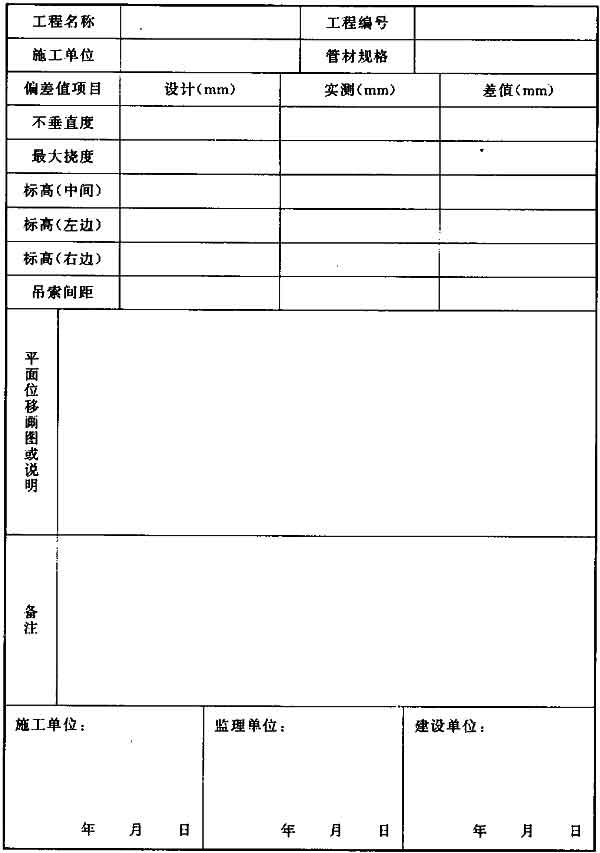

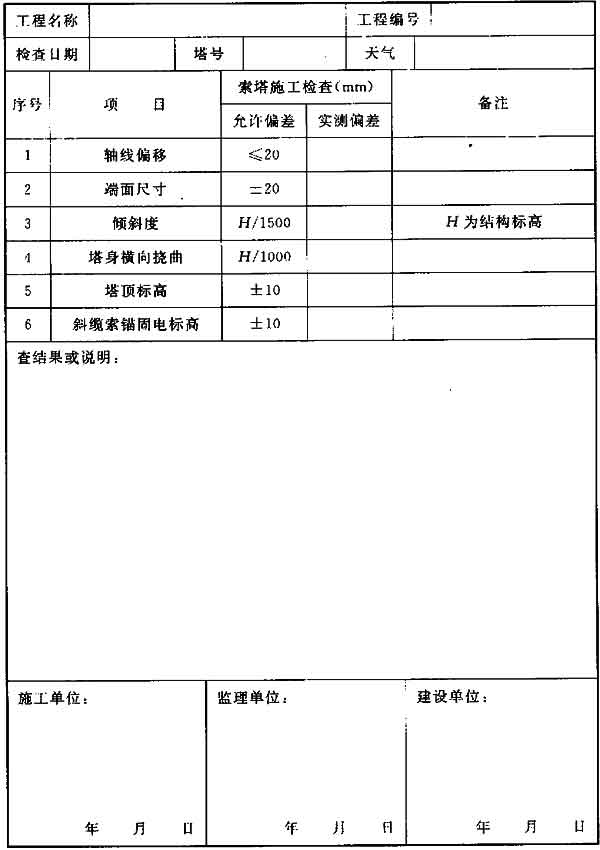

B.0.12 跨越索塔施工檢查記錄宜符合表B.0.12的規定。
表B.0.12 跨越索塔施工檢查記錄

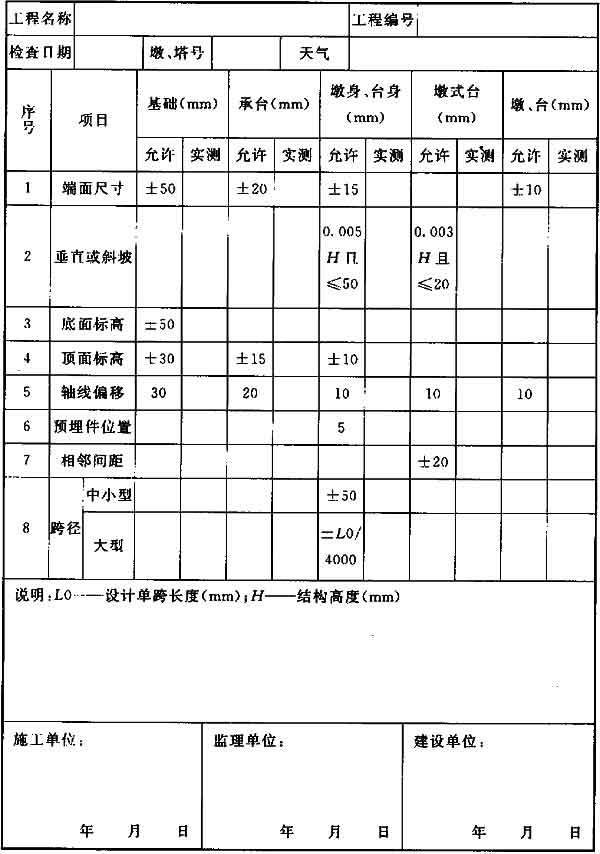

B.0.13 跨越混凝土墩檢查記錄宜符合表B.0.13的規定。
表B.0.13 跨越混凝土墩檢查記錄

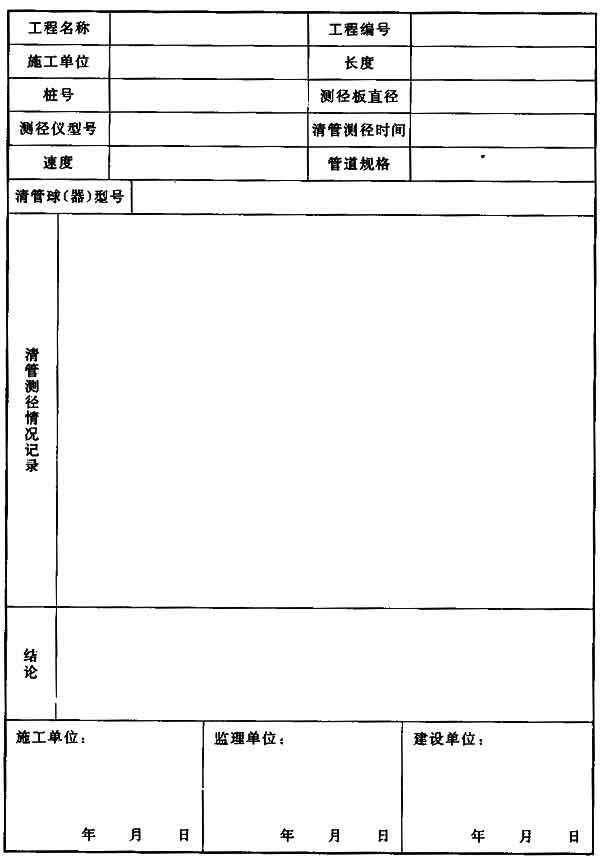

B.0.14 管線清管、測徑記錄宜符合表B.0.14的規定。
表B.0.14 管線清管、測徑記錄
B.0.15 壓力試驗及通球掃線檢查記錄宜符合表B.0.15的規定。
表B.0.15 壓力試驗及通球掃線檢查記錄

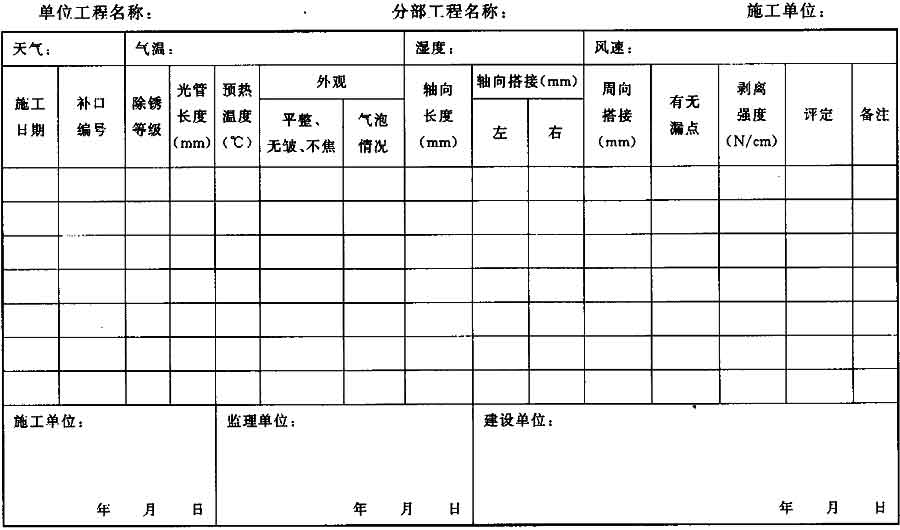

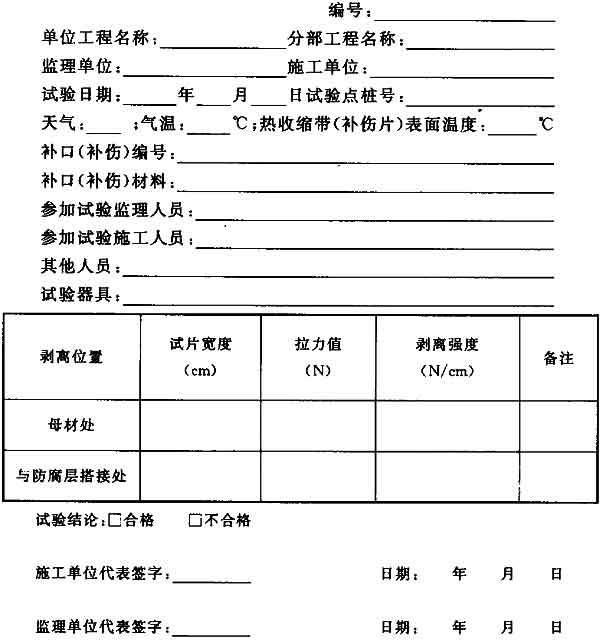

B.0.16 防腐補口、補傷剝離強度試驗報告宜符合表B.0.16的規定。
表B.0.16 防腐補口、補傷剝離強度試驗報告
B.0.17 管線防腐補口質量檢查記錄宜符合表B.0.17的規定。
表B.0.17 管線防腐補口質量檢查記錄

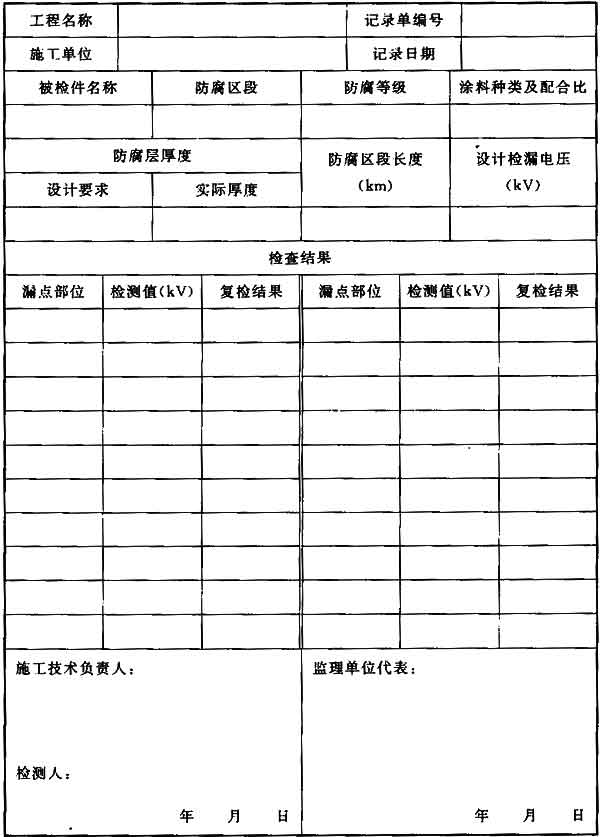

B.0.18 防腐絕緣層電火花檢漏記錄宜符合表B.0.18的規定。
表B.0.18 防腐絕緣層電火花檢漏記錄

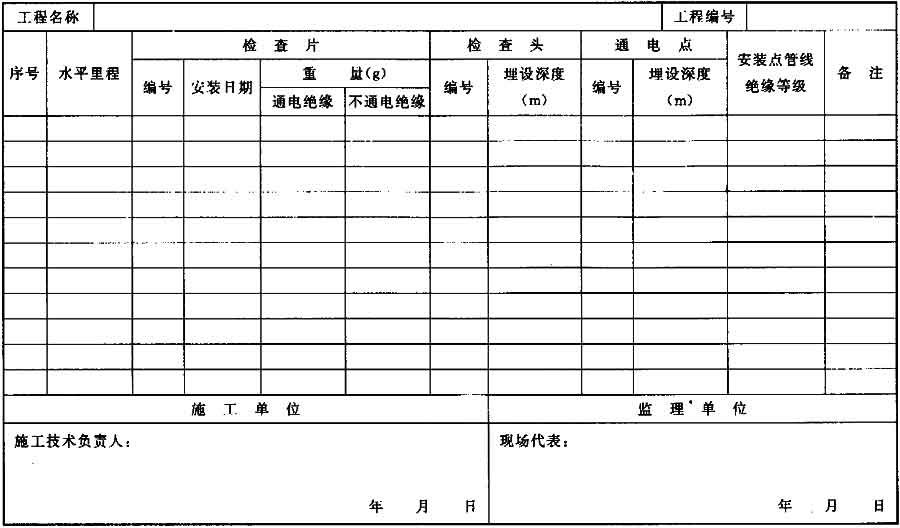

B.0.19 陰極保護檢查記錄宜符合表B.0.19的規定。
表B.0.19 陰極保護檢查記錄

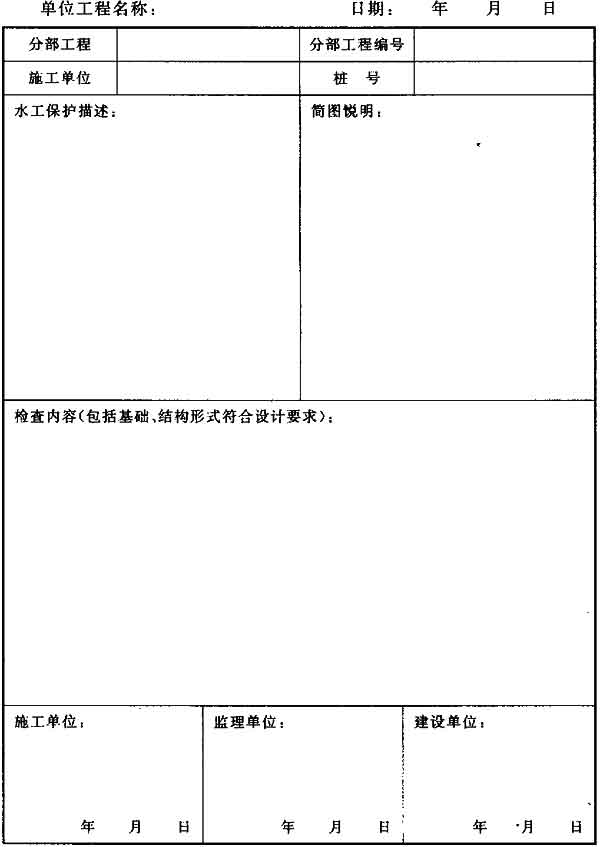

B.0.20 水工保護工程檢查記錄宜符合表B.0.20的規定。
表B.0.20 水工保護工程檢查記錄

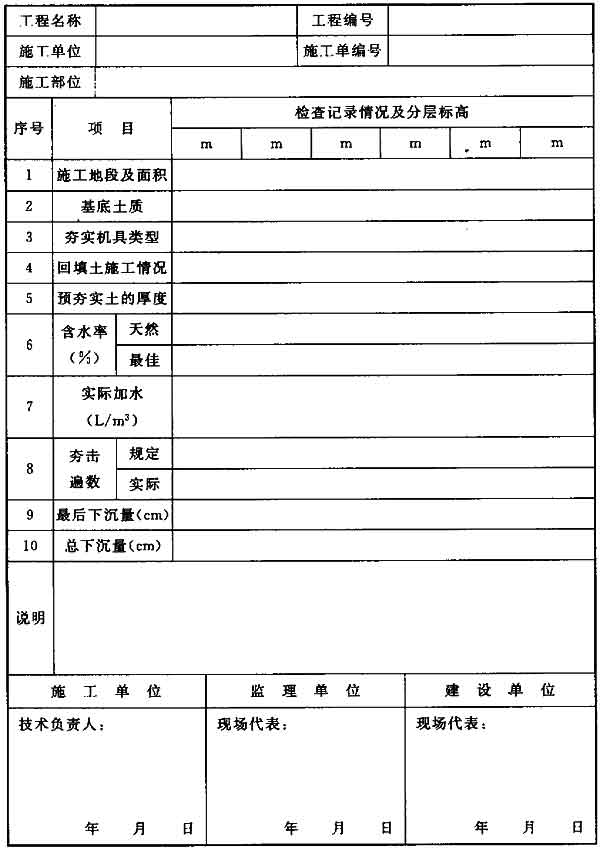

B.0.21 回填上夯實檢查記錄宜符合表B.0.21的規定。
表B.0.21 回填土夯實檢查記錄

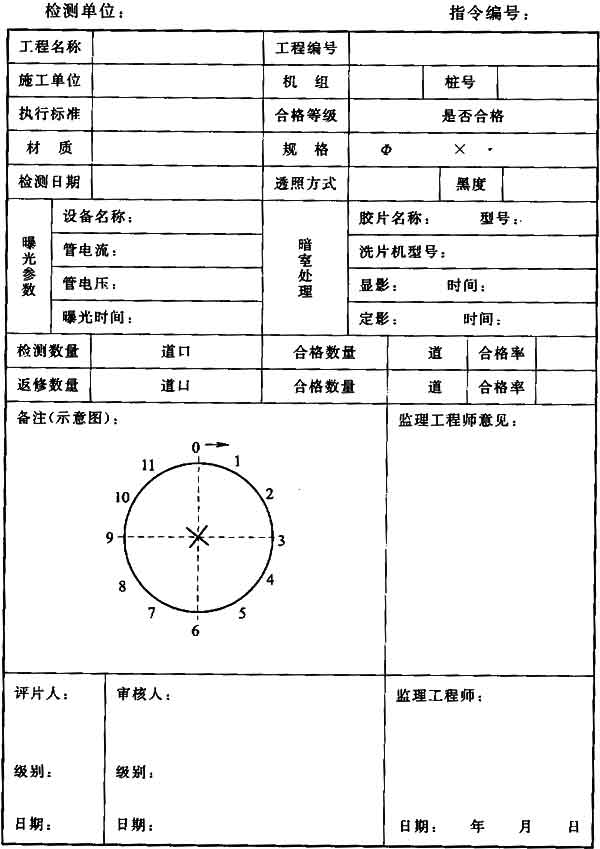

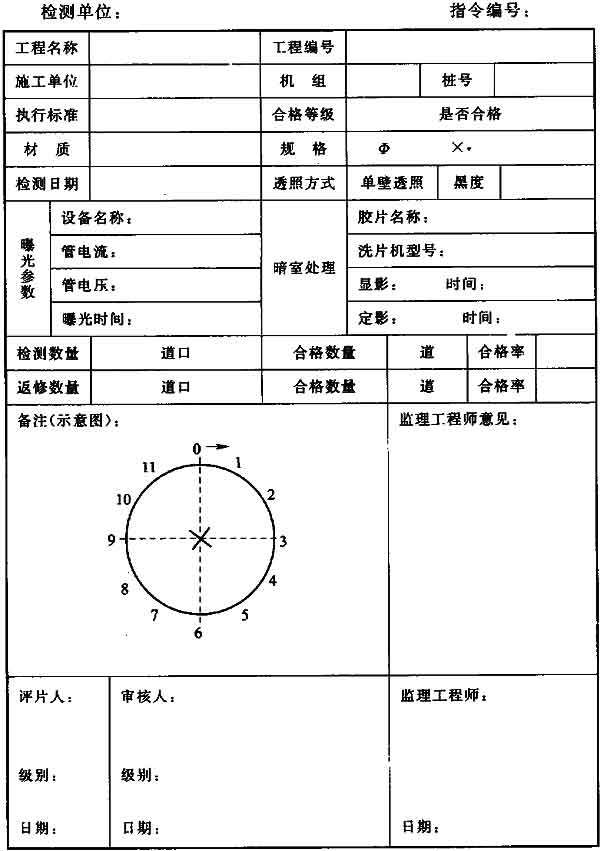

B.0.22 焊口射線檢測報告宜符合表B.0.22的規定。
表B.0.22 焊口射線檢測報告
B.0.23 焊口射線復探檢測報告宜符合表B.0.23的規定。
表B.0.23 焊口射線復探檢測報告
