（免費下載）GB 50642-2011 無障礙設施施工驗收及維護規范
1 總則
1.0.1 為貫徹落實《殘疾人保障法》，方便殘疾人、老年人等社會特殊群體以及全體社會成員出行和參與社會活動，加強無障礙物質環境的建設，規范無障礙設施施工和維護活動，統一施工階段的驗收要求和使用階段的維護要求，制定本規范。
1.0.2 本規范適用于新建、改建和擴建的城市道路、建筑物、居住區、公園等場所的無障礙設施的施工驗收和維護。
1.0.3 無障礙設施的施工和維護應確保安全和適用。
1.0.4 無障礙設施的施工和交付應與建設工程的施工和交付相結合，同步進行。無障礙設施施工應進行專項的施工策劃和驗收；無障礙設施應做到定期檢查維護，消除隱患，確保其安全和正常使用。
1.0.5 無障礙設施施工驗收及維護除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 無障礙設施 barrier-free facilities
為殘疾人、老年人等社會特殊群體自主、平等、方便地出行和參與社會活動而設置的進出道路、建筑物、交通工具、公共服務機構的設施以及通信服務等設施。
2.0.2 家庭無障礙 barrier-free transform in residence
為適應殘疾人、老年人等社會特殊群體需要，對其住宅設置無障礙設施的活動。
2.0.3 抗滑系數 coefficient of slip-resistance
物體克服最大靜摩橡力，開始產生滑動時的切向力與垂直力的比值。
2.0.4 抗滑擺值 british pendulum number
采用擺式摩擦系數測定儀測定的道路表面的抗滑能力的表征值。
2.0.5 盲文標志 braille sign
采用盲文標識，使視力殘疾者通過手的觸摸，了解所處位置、指示方向的標志。包括盲文地圖、盲文銘牌和盲文站牌。
2.0.6 盲文銘牌 braille board
在無障礙設施或附近的固定部位上設置的采用盲文標識告知信息的銘牌。
2.0.7 求助呼叫按鈕 emergency button
設置在無障礙廁所、浴室、客房、公寓和居住建筑內，在緊急情況下用于求助呼叫的裝置。
2.0.8 護壁(門)板 baseboard
在墻體和門扇下部，為防止輪椅腳踏碰撞設置的擋板。
2.0.9 觀察窗 viewing-window
為方便殘疾人、老年人等社會特殊群體通行，在視線障礙處(如不透明門、轉彎墻)設置的供觀察人員動態的窗口。
2.0.10 無障礙設施施工 barrier-free facilities construction
為實現無障礙設施的設計要求，有組織地對無障礙設施進行策劃、實施、檢驗、驗收和交付的活動。
2.0.11 無障礙設施維護人 barrier-free facilities maintainer
無障礙設施維護的責任人和承擔者，一般指設施的產權所有人或其委托的管理人。
2.0.12 無障礙設施維護 barrier-free facilities maintenance
為保證無障礙設施在正常條件下正常使用，對無障礙設施進行檢查、維修和日常養護的活動。無障礙設施的維護分為系統性維護、功能性維護和一般性維護。
2.0.13 無障礙設施的系統性維護 systematic maintenance of barrier-free facilities
對新建、改建和擴建造成的無障礙設施出現的系統性缺損所進行維護的活動。
2.0.14 無障礙設施的功能性維護 functional maintenance of barrier-free facilities
對無障礙設施的局部出現裂縫、變形和破損，松動、脫落和缺失，故障、磨損、褪色和防滑性能下降等功能性缺損所進行維護的活動。
2.0.15 無障礙設施的一般性維護 general maintenance of barrier-free facilities
對無障礙設施被臨時占用或被污染等一般性缺損所進行維護的活動。
3 無障礙設施的施工驗收
4 無障礙設施的維護

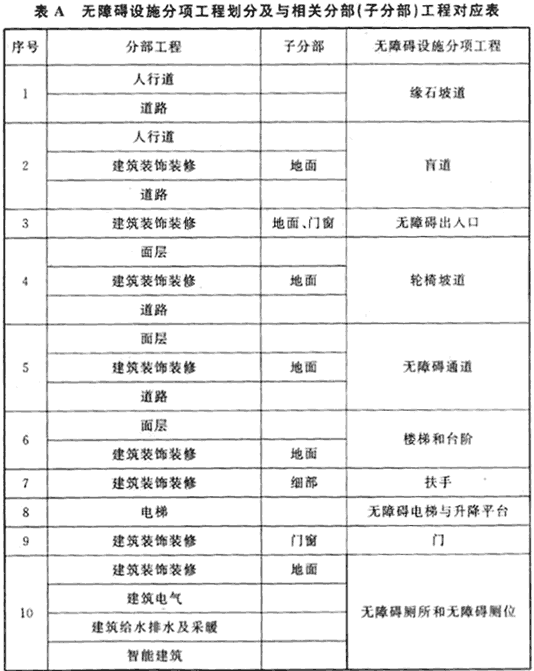

附錄A 無障礙設施分項工程與相關分部（子分部）工程對應表

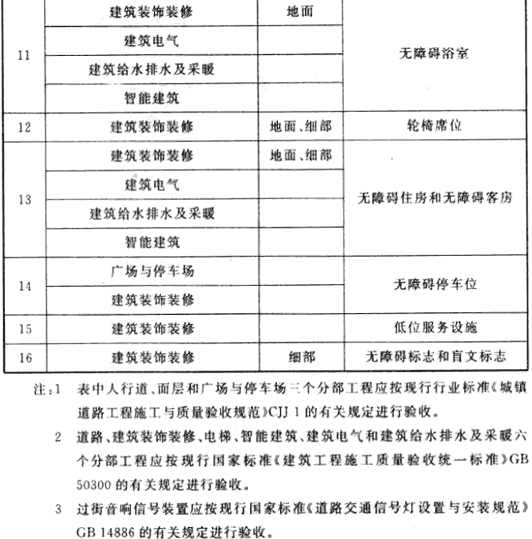

附錄A 無障礙設施分項工程與相關分部（子分部）工程對應表

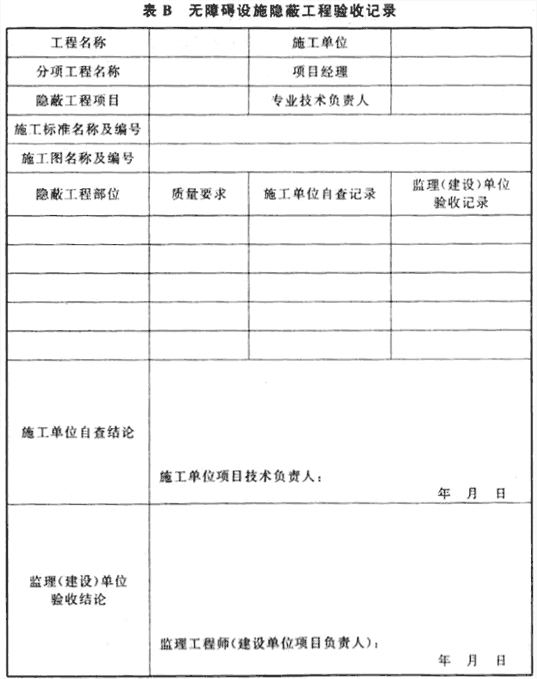

附錄B 無障礙設施隱蔽工程驗收記錄
附錄B 無障礙設施隱蔽工程驗收記錄
附錄C 無障礙設施地面抗滑性能檢查記錄表及檢測方法

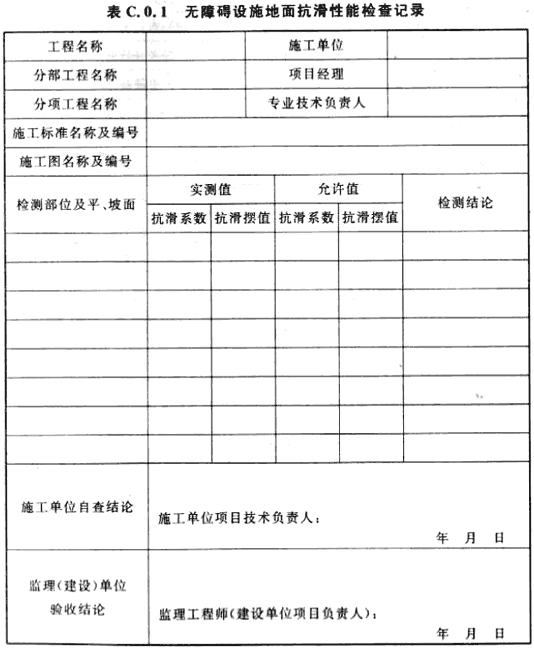

C.0.1 無障礙設施地面抗滑性能檢查可按表C.0.1進行記錄。
C.0.2 無障礙設施面層抗滑系數測定應按下列方法進行：
1 本測定方法適用于無障礙設施地面抗滑的現場測試和地面鋪貼塊材的實驗室測試，進行抗滑處理后的塊材也可根據實際情況執行。不適用于被污染的區域。
2 測定區域及樣品應符合下列規定：
1)測定區域或樣品不應小于100mm×100mm。每次測定前樣品表面應保持清潔。
2)測定樣品或區域應分別進行濕態和干態測定，每組測定至少進行3個測定樣品的測試。
3)現場定測時，同一個地面，同種塊材，同種塊材加工飾面應進行一組測試。
3 測定使用的儀器和材料應包括：
1)水平拉力計，最小分度應為0.1N。
2)一個50N的重塊。
3)聚氨酯耐磨合成橡膠，IRD硬度應為90±2。
4)400號碳化硅耐水砂紙，應符合現行行業標準《涂附磨具耐水砂紙》JB／T 7499-2006標準要求。
5)軟毛刷。
6)P220號碳化硅砂，應符合現行國家標準《涂附磨具用磨料粒度分析 第2部分：粗磨粒P12～P220粒度組成的測定》GB／T 9258.2-2008標準要求。
7)一塊150mm×150mm×5mm和一塊100mm×100mm×5mm的浮法玻璃板。
8)蒸餾水。
4 測定應遵循下列步驟：
1)制作滑塊：將一塊75mm×75mm×3mm的聚氨酯耐磨合成橡膠(IRD硬度為90±2)粘在一塊200mm×200mm×20mm的木塊中央位置，組成滑塊組件，木塊側面中心位置固定一個環首螺釘，用于與拉力計連接。
2)對滑塊進行處理：把一張400號碳化硅砂紙平鋪在工作平臺上，沿水平方向拉動滑塊組件直至橡膠表面失去光澤，用軟毛刷刷去碎屑。
3)校正：將150mm×150mm×5mm的玻璃板放在工作平臺上，在其表面撒上少量碳化硅砂并滴幾滴水，用100mm×100mm×5mm的玻璃板為研磨工具，以圓周運動進行研磨至大玻璃板表面完全變成半透明狀態。
用清水洗凈大玻璃板表面，擦凈，在空氣中干燥，作為校正板備用。
將準備好的校正板放在一個水平的工作臺上，將滑塊組件放在糙面上，水平拉力計掛鉤掛在滑塊組件的環首螺釘上，在滑塊組件上面的中心位置放置一個50N的重塊，固定校正板，使拉力計的拉桿和環首螺釘保持在同一水平線上，立即緩慢拉動拉力計至滑塊組件恰好發生移動，記錄下此時的拉力值，精確至0.1N?？偣怖瓌?次，每次與上次拉動方向在水平面上呈90°角。
抗滑系數校正值應按下式計算：
式中：C——抗滑系數校正值；
R4——4次拉力讀數之和；
n——拉動次數，應取4；
G——滑塊組件加上50N重塊的總重力。
如果橡膠面打磨均勻，4個拉力讀數應該基本一致，且校正值應在0.75±0.05范圍內。在測試3個樣品之前和之后均應重復校正過程并記錄結果。如果前后的校正值不符合0.75±0.05，應重新測試。
4)測試干態表面：
①將測試表面擦拭干凈，必要時用清水洗凈并干燥。
①將測試樣品放在一個水平的工作工作臺上，將滑塊組件放在測試面上，水平拉力計掛鉤掛在滑塊組件的環首螺釘上，在滑塊組件上面的中心位置放置一個50N的重塊，固定測試樣品，使拉力計的拉桿和環首螺釘保持在同一條水平線上，3秒鐘內立即緩慢拉動拉力計至滑塊組件恰好發生移動，記錄下此時的拉力值，精確至0.1N。一個測試面上要拉動4次組件，每次與上次方向在水平面上呈90°角，每進行一次拉動前就要用400號砂紙對耐磨合成橡膠表面進行一次打磨并保持表面平整。記錄所有讀數。
5）測試濕態表面：
用蒸餾水將測試面和耐磨合成橡膠表面打濕，重復測試干態表面的步驟2。
5 單個測試面或試驗樣品的平均抗滑系數計算應按下列公式計算：
1）干態表面測試：
2）濕態表面測試：
式中：C4——干態表面測試的抗滑系數值；
Cw——濕態表面測試的抗滑系數值；
R4——干態表面測試4次拉力讀數之和；
Rw——濕態表面測試4次拉力讀數之和；
n——拉動次數；
G——滑塊組件加上50N重塊的總重力。
以一組試驗的平均值作為測定結果，保留兩位有效數字。
6 測定報告應包括下列內容：
1）樣品名稱、尺寸、數量、種類。
2)干態和濕態的單個測試面的抗滑系數和一組試驗的平均抗滑系數。
3）判斷本標準的極限值時，采用修約值比較法。
C.0.3 無障礙設施面層抗滑擺值（FB）的測定應按下列方法進行：
1 本測定方法適用于以擺式摩擦系數測定儀(擺式儀)測定無障礙設施面層的抗滑值，用以評定無障礙設施面層的抗滑性能。
2 測定儀具與材料應包括：

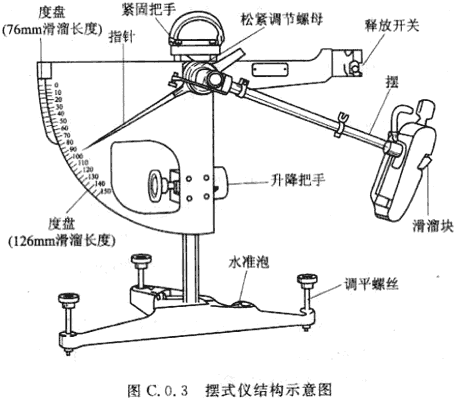

1)擺式儀：擺及擺的連接部分總質量應為(1500±30)g，擺動中心至擺的重心距離應為(410±5)mm，測定時擺在面層上滑動長度應為(126±1)mm，擺上橡膠片端部距擺動中心的距離應為508mm，橡膠片對面層的正向靜壓力應為(22.2±0.5)N。擺式儀結構見示意圖C.0.3。
2)橡膠片：用于測定面層抗滑值時的尺寸應為(6.35±1)mm×(25.4±1)mm×(76.2±1)mm，橡膠片應為(90±1)邵爾應硬度的4s橡膠。當橡膠片使用后，端部在長度方向上磨損超過1.6mm或邊緣在寬度方向上磨耗超過3.2mm，或有油污染時，應更換新橡膠片；新橡校片應先在干燥路面上測10次后再用于測試。橡膠片的有效使用期應為1年。
3)標準量尺：長度應為126mm。
4)灑水壺。
5)橡膠刮板。
6)地面溫度計：分度不應大于1℃。
7)其他；皮尺式鋼卷尺、掃帚、粉筆等。
3 測定應遵循下列步驟：
1)進行準備工作，應包括下列內容：
①檢查擺式儀的凋零靈敏情況，并應定期進行儀器的標定。當用于無障礙設施面層工程檢查驗收時，儀器應重新標定。
②對測試同一材料的面層，應按隨機取樣方法，決定測點所在位置。測點應干燥清潔。無灰塵雜物、油污等。
2)進行測試：
①調平儀器:將儀器置于面層測點上，轉動底座上的調平螺栓,使水準泡居中。
②調零：
a 放松上、下兩個緊固把手，轉動升降把手，使擺升高并能自由擺動，然后旋緊緊固把手。
b 將擺抬起，使卡環卡在釋放開關上，此時擺處于水平釋放位置，把指針轉至與擺桿平行。
c 按下釋放開關，擺帶動指針擺動向另一邊，當擺達到另一邊最高位置后下落時，用手將擺桿接住，此時指針應指向零。若不指零時，可稍旋緊或放松擺的調節螺母，重復本項操作，直至指針指零。調零允許誤差為±1BPN。
③校核滑動長度：
a 讓擺自由懸掛，提起擺頭上的舉升柄，將底座上墊塊置于定位螺絲下面，使擺頭上的滑溜塊升高，放松緊固把手，轉動立柱上升降把手，使擺緩緩下降。 當滑塊上的橡膠片剛剛接觸路面時，即將緊固把手旋緊，使擺頭固定。
b.提起舉升柄，取下墊塊，使擺向右運動。然后，手提舉升柄使擺慢慢向另一邊運動，直至橡膠片的邊緣剛剛接觸面層。在橡膠片的外邊擺動方向設置標準量尺，尺的一端正對準該點。再用手提起舉升柄，使滑溜塊向上抬起，并使擺繼續運動至另一邊，使橡膠片返回落下再一次接觸面層，橡膠片兩次同路面接觸點的距離應在126mm(即滑動長度)左右。若滑動長度不符合標準時，則升高或降低儀器底正面的調平螺絲來校正，但需調平水準泡，重復此項校核直至滑動長度符合要求，而后，將擺和指針置于水平釋放位置。
校核滑動長度時應以橡膠片長邊剛剛接觸路面為準，不得借擺力量向前滑動，以免標定的滑動長度過長。
④測試：
將擺抬至待釋放位置，并使指針和擺桿平行，按下釋放開關，使擺在面層上滑過，指針即可指示出面層的擺值。在擺桿回落時，應用左手接住擺，以避免擺在回擺過程中接觸面層。第一次值應舍去。
重復以上操作測定5次，并讀記每次測定的擺值，即BPN，5次數值中最大值與最小值的差值不得大于3BPN。如差數大于3BPN時，應檢查產生的原因，并再次重復上述各項操作，至符合規定為止。取5次測定的平均值作為每個測點面層的抗滑擺值(即擺值FB)，取整數，以BPN表示。
⑤測試潮濕地面：
若要測試潮濕地面的抗滑擺值，應用噴壺將水澆在待測面層處，5min后用橡膠刮扳刮除多余的水分，然后再進行測試。
⑥對抗滑擺值進行溫度修正：
在測點位置上用地面溫度計測記面層的溫度，精確至1℃。當路面溫度為T時測得的值為FBT，應換算成標準溫度20℃的擺值FB20。溫度修正值見表C.0.3。
⑦確定測定結果：
在3個不同測點進行測試，取3個測點抗滑擺值的平均值作為試驗結果，精確至1BPN。
4 檢測報告應包括下列內容：
1）測試日期、測點位置、天氣情況、面層溫度，并描述面層外觀、材質、表面養護情況等。
2）單點抗滑擺值：各點面層抗滑擺值的測定值FBT、經溫度修正后的FB20。
3）各點抗滑擺值的測定值及3次測定值的平均值、標準差、變異系數。
4）精密度與允許差：同一個測點；重復5次測定的差值不大于3BPN。
附錄D 無障礙設施分項工程檢驗批質量驗收記錄表

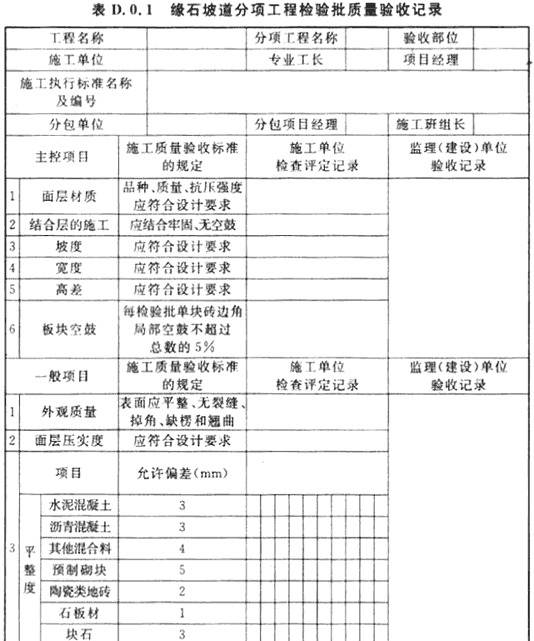

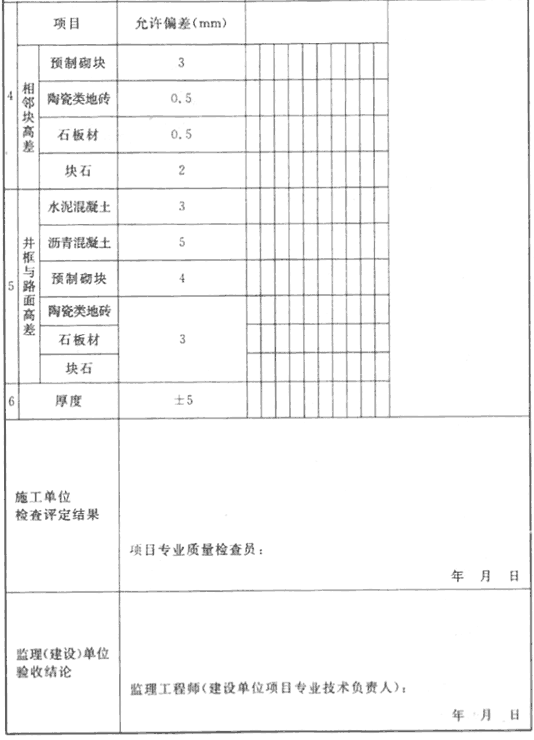

D.0.1 緣石坡道分項工程應按表D.0.1進行記錄。

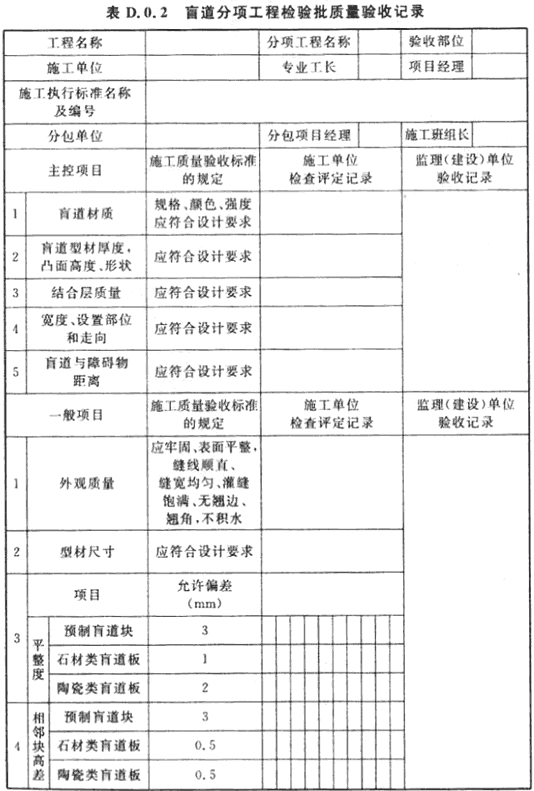

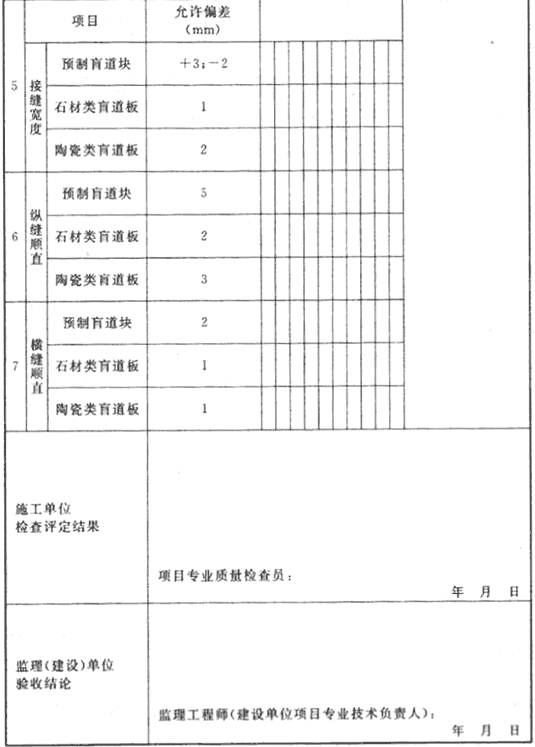

D.0.2 盲道分項工程應按表D.0.2進行記錄。

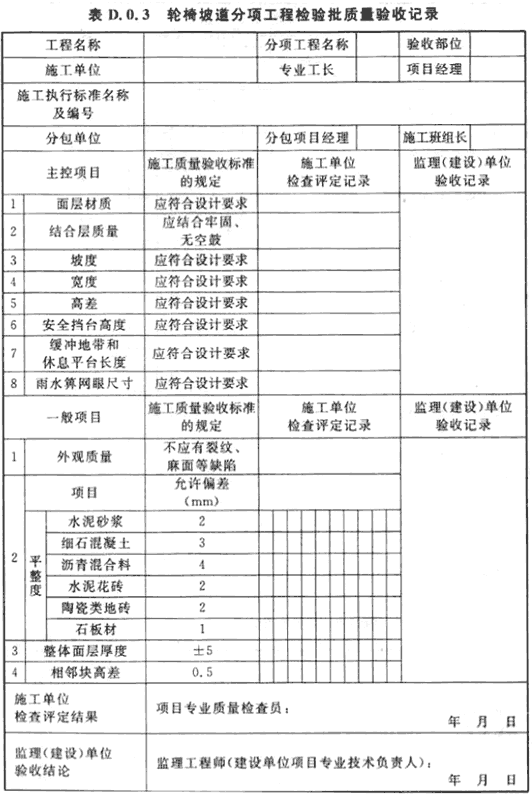

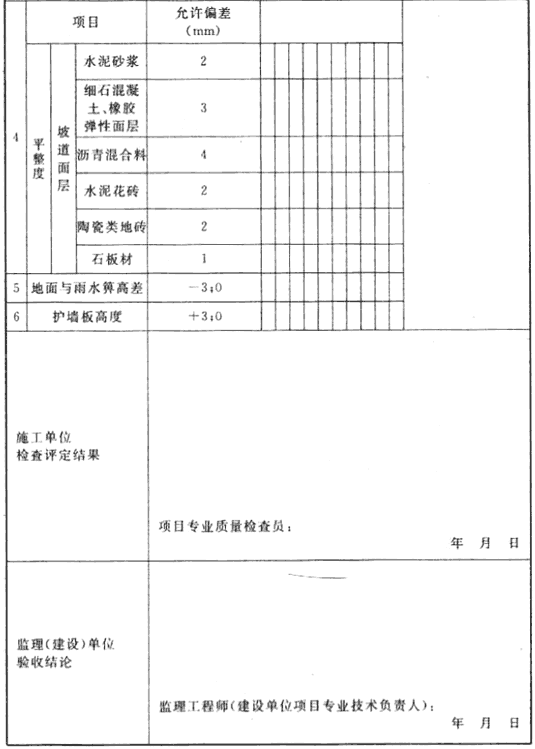

D.0.3 輪椅坡道分項工程應按表D.0.3進行記錄。

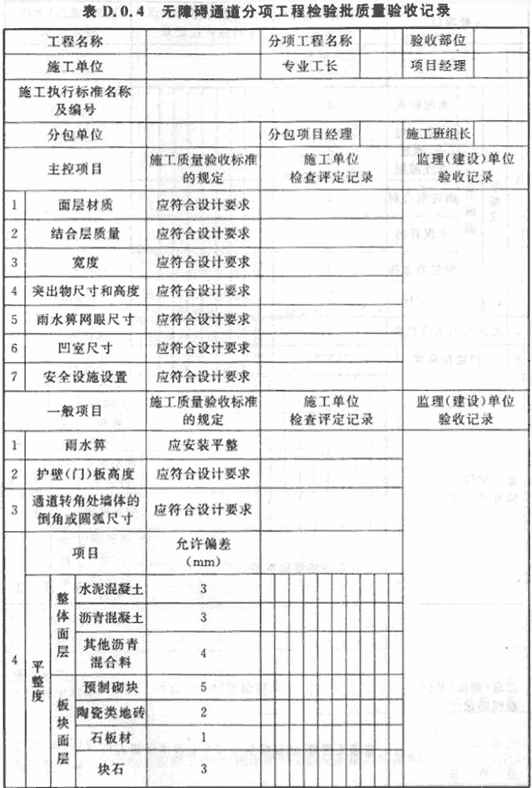

D.0.4 無障礙通道分項工程應按表D.0.4進行記錄。

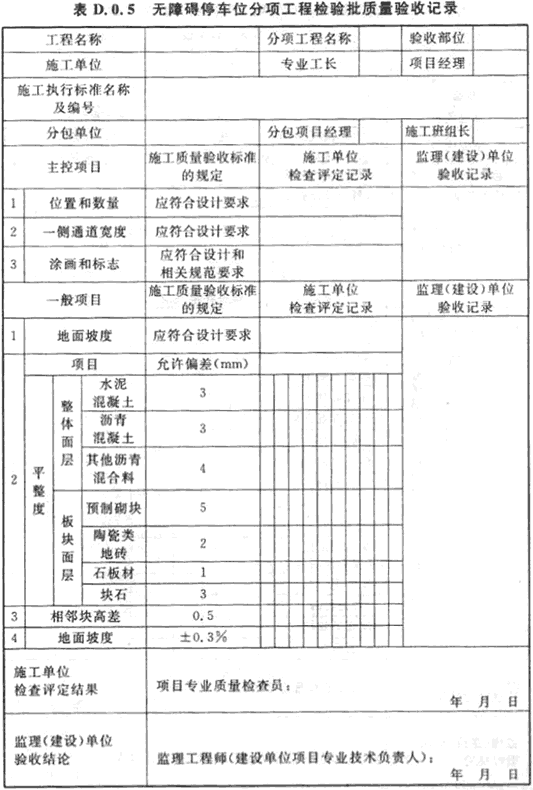

D.0.5 無障礙停車位分項工程應按表D.0.5進行記錄。

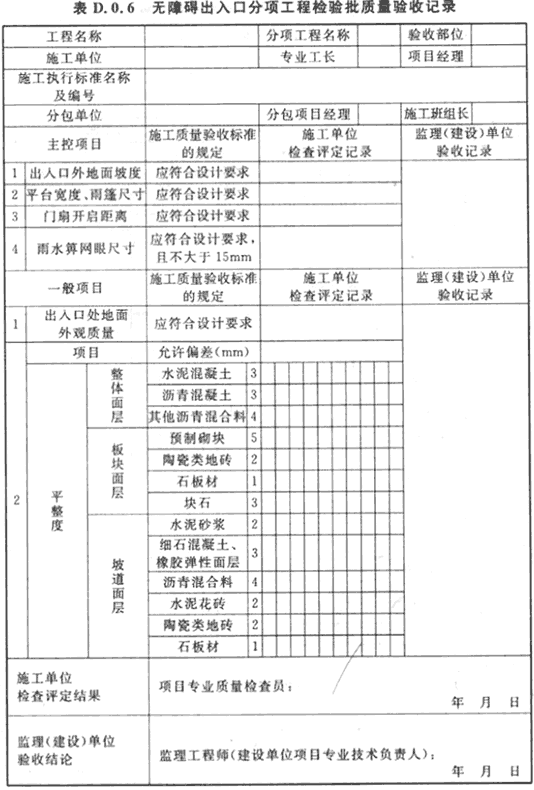

D.0.6 無障礙出入口分項工程應按表D.0.6進行記錄。

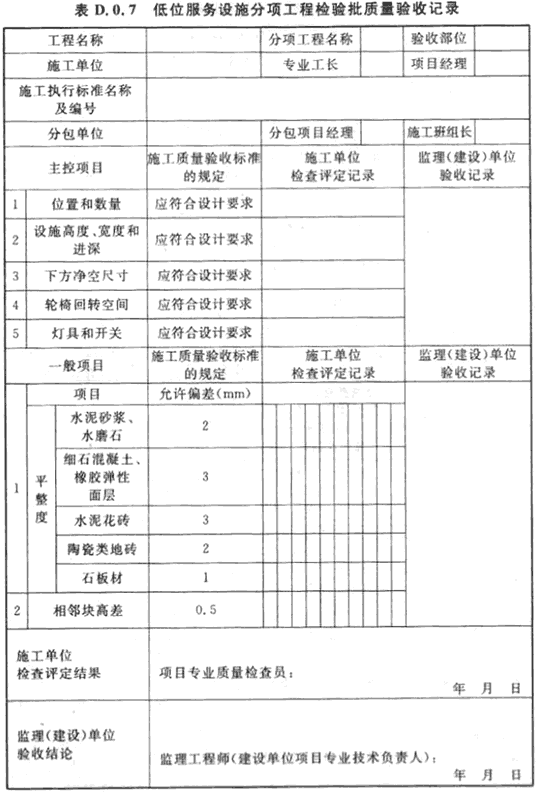

D.0.7 低位服務設施分項工程應按表D.0.7進行記錄。

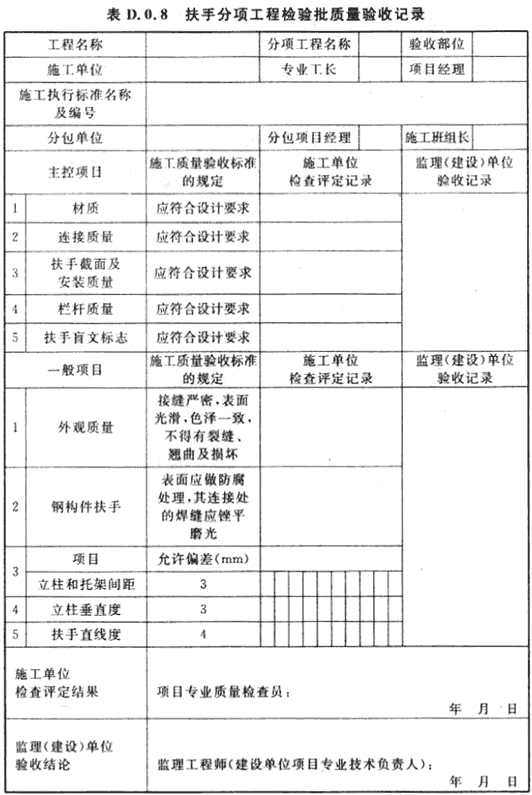

D.0.8 扶手分項工程應按表D.0.8進行記錄。

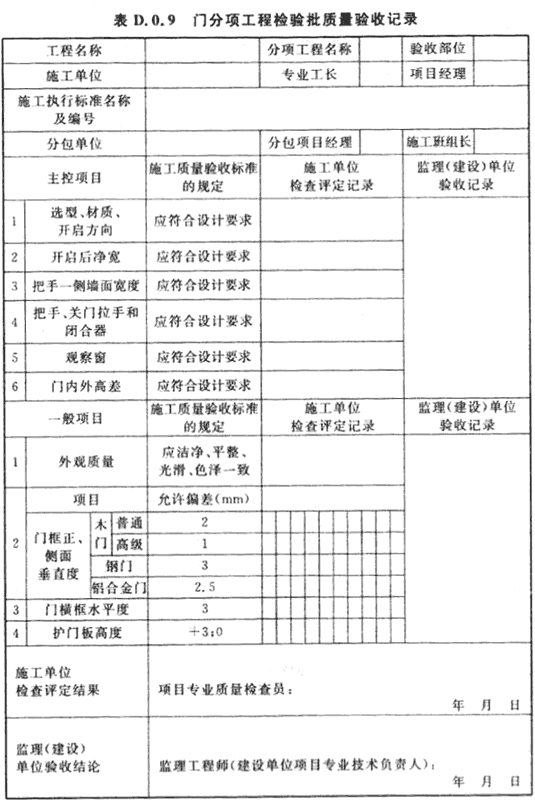

D.0.9 門分項工程應按表D.0.9進行記錄。

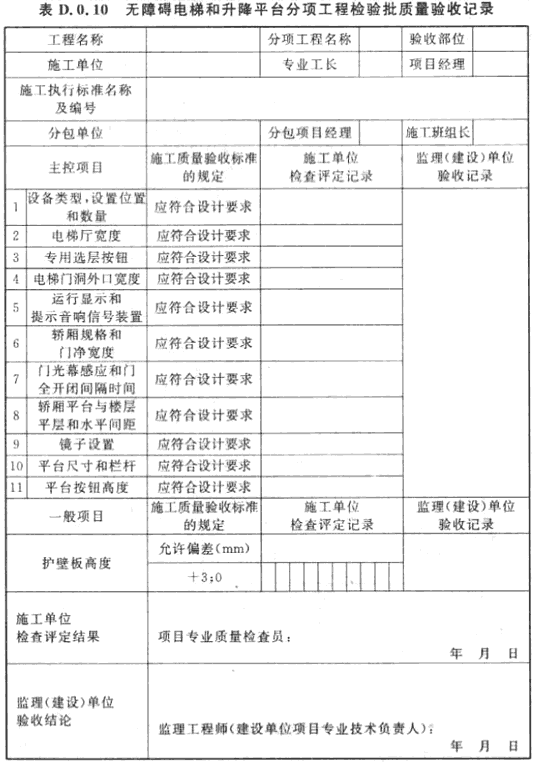

D.0.10 無障礙電梯和升降平臺分項工程應按表D.0.10進行記錄。

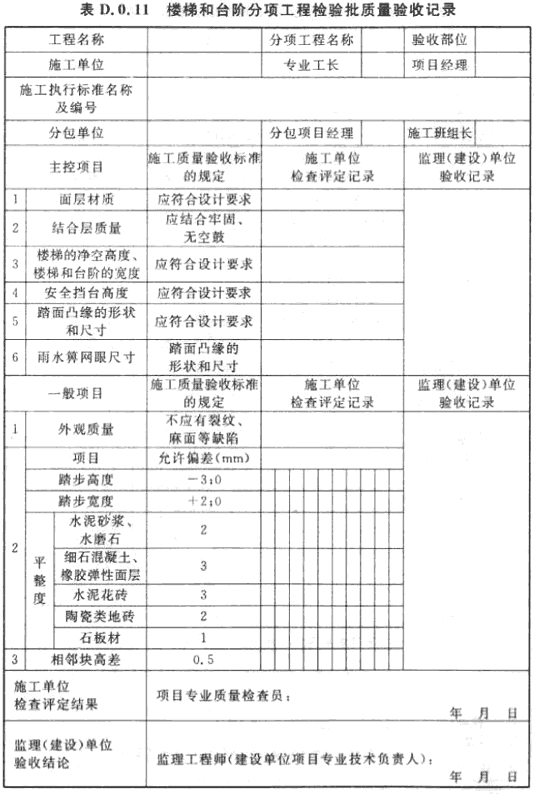

D.0.11 樓梯和臺階分項工程應按表D.0.11進行記錄。

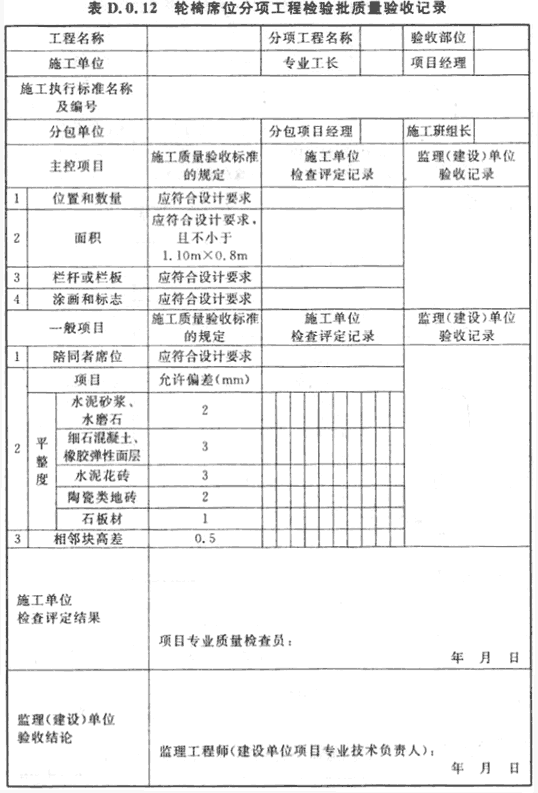

D.0.12 輪椅席位分項工程應按表D.0.12進行記錄。

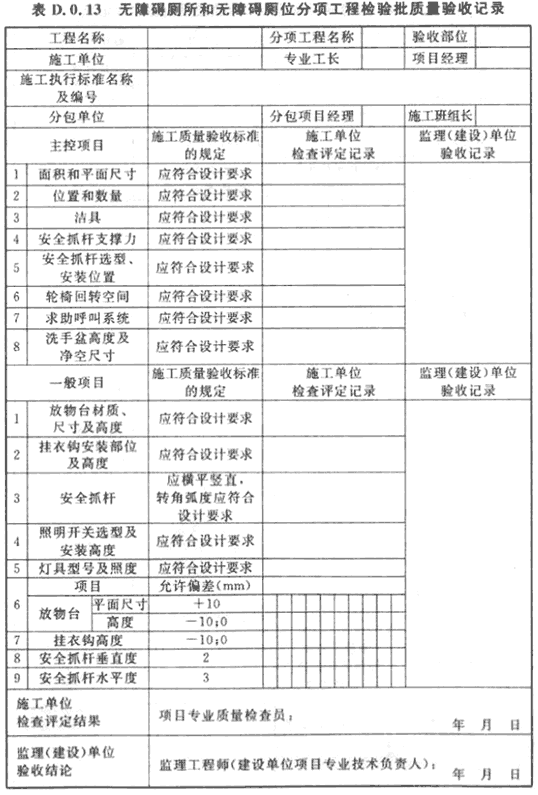

D.0.13 無障礙廁所和無障礙廁位分項工程應按表D.0.13進行記錄。

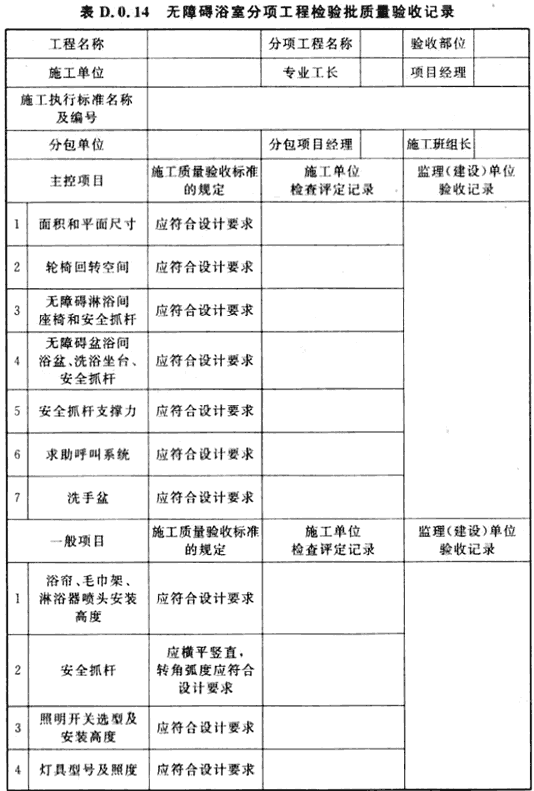

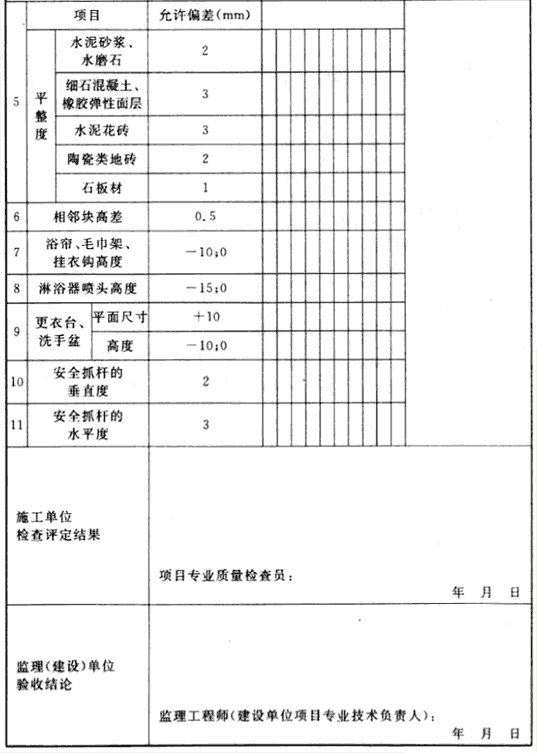

D.0.14 無障礙浴室分項工程應按表D.0.14進行記錄。

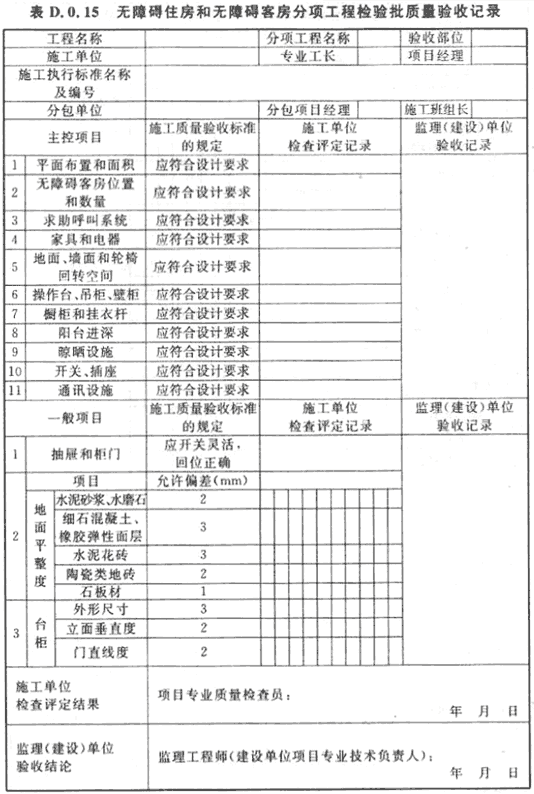

D.0.15 無障礙住房和無障礙客房分項工程應按表D.0.15進行記錄。

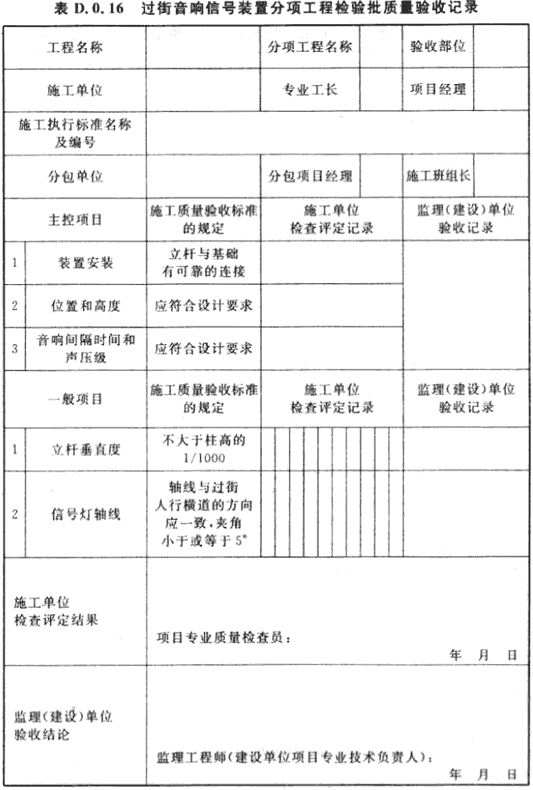

D.0.16 過街音響信號裝置分項工程應按表D.0.16進行記錄。

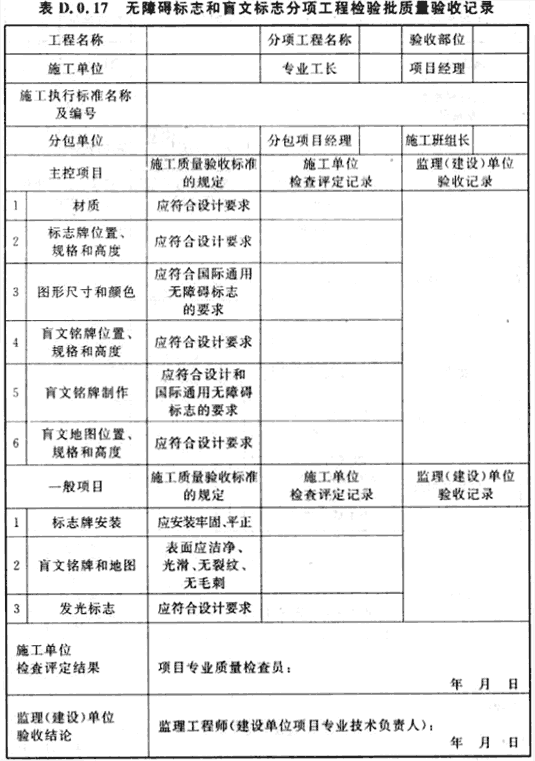

D.0.17 無障礙標志和盲文標志分項工程應按表D.0.17進行記錄。

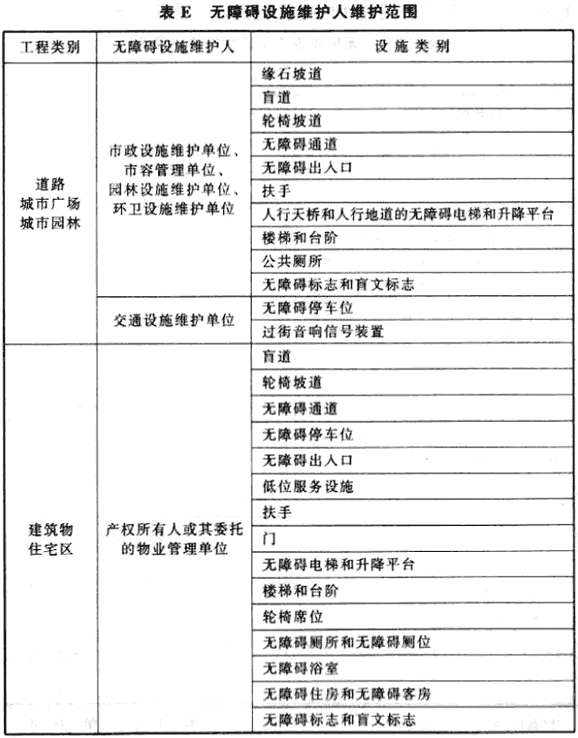

附錄E 無障礙設施維護人維護范圍
附錄E 無障礙設施維護人維護范圍
附錄F 無障礙設施檢查記錄表

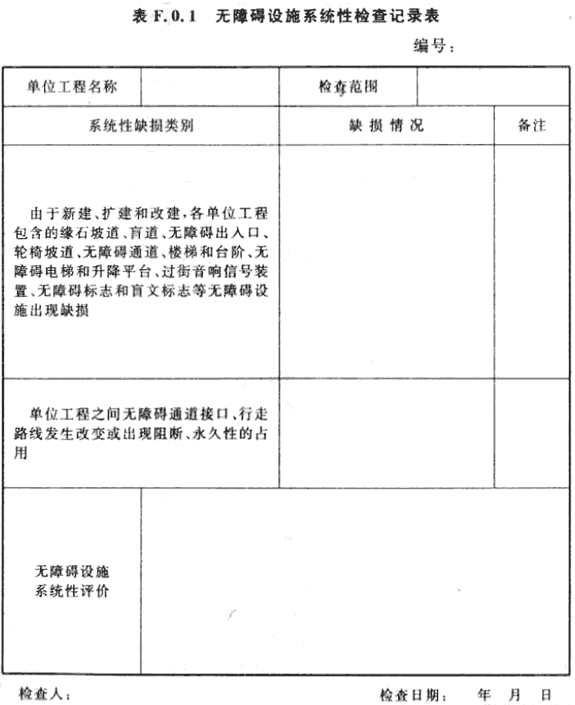

F.0.1 無障礙設施系統性檢查按表F.0.1進行記錄。

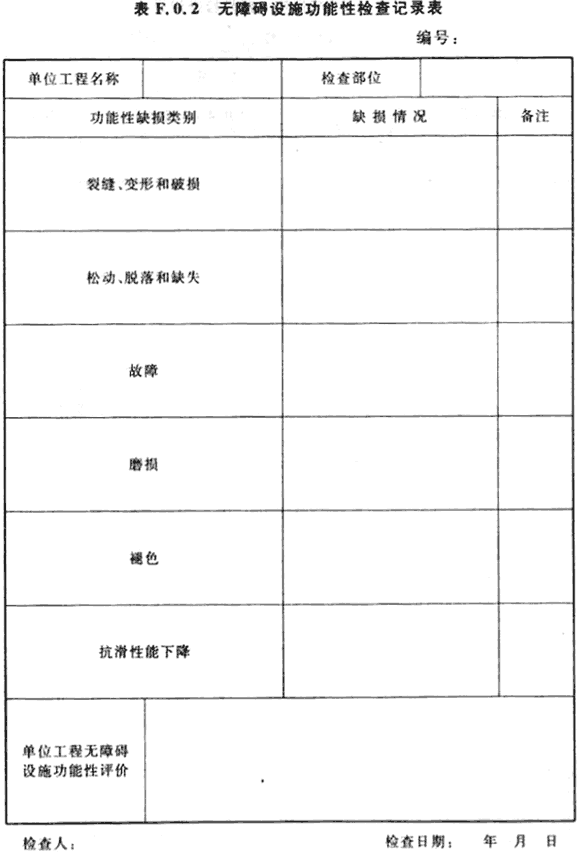

F.0.2 無障礙設施功能性檢查按表F.0.2進行記錄。

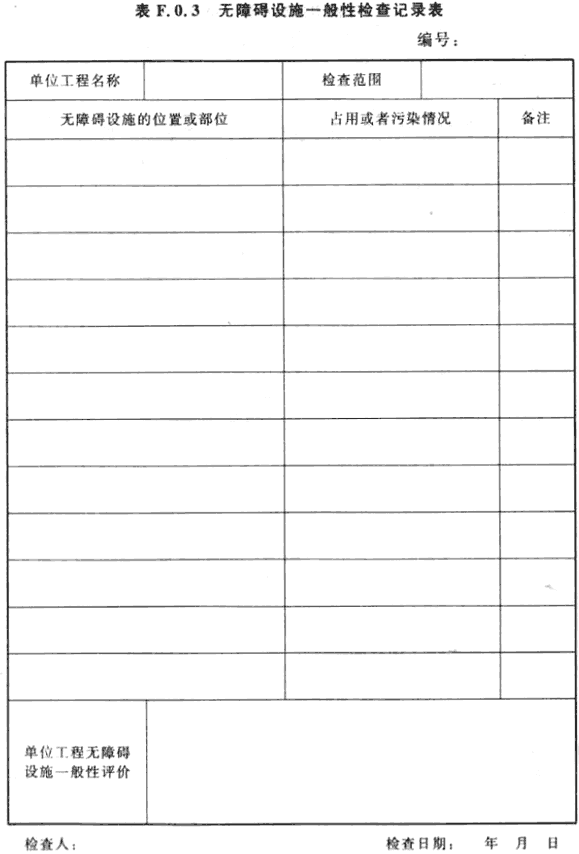

F.0.3 無障礙設施一般性檢查應按表F.0.3進行記錄。

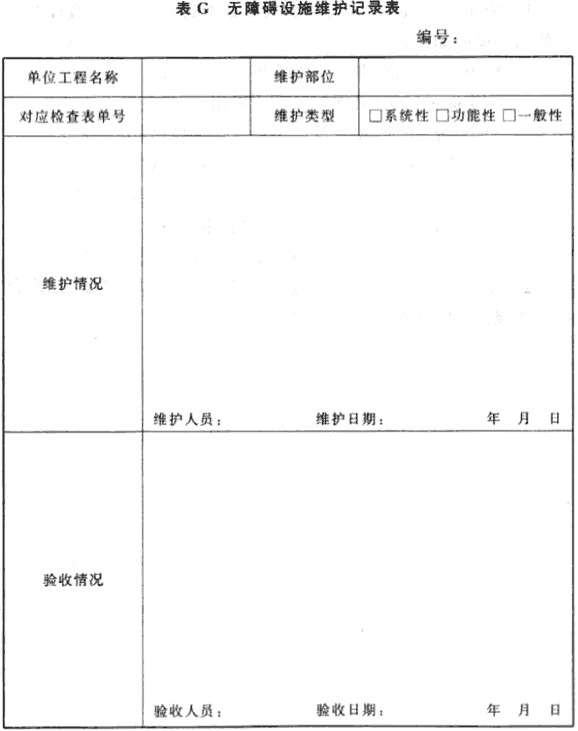

附錄G 無障礙設施維護記錄表
附錄G 無障礙設施維護記錄表
