（免費下載）GB 50213-2010 煤礦井巷工程質量驗收規范
1 總 則
1.0.1 為了加強煤礦井巷工程質量管理，統一煤礦井巷工程質量驗收規定，保證工程質量，制定本規范。
1.0.2 本規范適用于煤礦井巷工程質量的驗收。
1.0.3 煤礦井巷工程承包合同和工程技術文件對施工質量的要求不得低丁本規范的規定。
1.0.4 煤礦井巷工程質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 井筒 shaft
指聯系地面和地下巷道的通道，分立井、斜井和平硐。立井由井頸、井身、壁座和井窩組成，斜井、平硐由井(硐)口、井(硐)身和連接處組成。
2.0.2 主要巷道 major roadway
主要巷道指井底車場巷道，機電硐室，主要運輸巷道，總回風巷道等的總稱。
2.0.3 一般巷道 general roadway
一般巷道指除主要巷道以外的巷道和其他硐室，如采區順槽和回風巷道、人行道等的總稱。
2.0.4 眼痕率 percentage borehole vestiges
眼痕率指光面爆破后，可見眼痕的炮眼個數與不包括底板的周邊眼總數之比。大于炮眼長度的70％的炮眼眼痕長度算作一個可見的炮眼眼痕。眼痕率是檢驗光面爆破質量的主要指標之一。
2.0.5 暗井 blind shaft
自下一水平層至上一水平層用作提升、通風、上下人員、運送材料或敷設管線的通道稱為暗井。
2.0.6 蜂窩 honeycomb
蜂窩指混凝土表面缺少水泥漿、骨料黏結松散，且露山石子深度大于5mm但小于保護層厚度的缺陷。
2.0.7 孔洞 surface void
孔洞指混凝土表面缺少水泥漿、骨料黏結松散，且深度超過保護層厚度但不超過砌體截面尺寸1／3的缺陷。
2.0.8 錨固力 anchoring force
錨固力指錨桿對圍巖所產生的約束力。
2.0.9 抗拔力(拉拔力) pullout resistance
抗拔力指阻止錨桿從巖體中撥出的力。
2.0.10 鋼筋混凝土弧板 reinforced concrete arc plate
鋼筋混凝土弧板是指由4至8塊圓弧形狀的鋼筋混凝土預制構件拼裝組成并進行壁后充填和灌漿。
2.0.11 粗料石 coarse stone
粗料石指形狀規則、表面凸凹深度不大于20mm的六面體料石，其厚度和寬度均不小于200mm，長度不大于厚度的3倍。
2.0.12 細料石 fine stone
細料石指形狀規則、表面加工凸凹深度不大于2mm的六面體料石，其厚度和寬度均不小于200mm，長度不大于厚度的3倍。
2.0.13 瞎縫 Non-mortared joint
瞎縫指兩個砌塊縫間未砌筑砂漿墊層的缺陷。
2.0.14 干縫 dry joint
干縫指兩個砌塊間的砂漿不飽滿，其間隙可被捅透的缺陷。
2.0.15 施工縫 construction joint
在混凝土澆筑過程中，因設計要求或施工需要分段澆筑時，在先、后澆筑的混凝土之間所形成的接縫。
2.0.16 井壁漂浮下沉 shaft lining floating and sinking
用鉆井法鑿井結束后，在充滿泥漿的井筒中，通過預制的鍋底和井壁不斷地連接，用以克服泥漿的浮力，并使其緩慢地下沉直至井底的作業。
2.0.17 固井(壁后注漿充填固井) cementing(wall backgrouting filling)
鉆井法施工中，井壁下沉到達井底后，通過管路向井壁外側與井幫之間的環形空間自下而上地注入比重大于泥漿的膠凝狀漿液，將泥漿置換出來，達到固結井壁的作業。
2.0.18 錨網背支護 bolt mesh back support
指在錨網支護中，在網面上緊貼鋪設鋼梁、鋼帶、鋼筋、鋼筋水泥板等材料，并用錨桿固定。
2.0.19 壩應力錨桿(錨索) prestressed anchor bolt(cable)
由錨頭、預應力筋、錨固體組成，通過對錨桿預加力提供所需的主動支護拉力的錨桿。
2.0.20 泥漿護壁 mud protection wall
采用鉆井法、凍結法(鉆孔)施工立井井筒時，利用井(孔)內泥漿的靜壓力平衡地壓與水壓，并使泥漿滲入圍巖，形成泥皮，達到維護井(孔)幫的方法。
2.0.21 井底車場連接處(馬頭門) Connection of Shaft Bot-tom Station(Inset)
連接井筒與井底車場巷道的過渡段變斷面硐室。
2.0.22 主要運輸線路 main haulage line
主要運輸線路指井下主要斜井絞車道、井底車場、主要運輸大巷和主要運輸石門、地面運煤、運矸石干線和集中裝載站車場的總稱。
2.0.23 一般運輸線路 general haulage line
一般運輸線路指除主要運輸線路外的運輸線路(不包括采煤、掘進工作面臨時巷道)。
2.0.24 浮離 floating
浮離指鋪軌工程中的道釘或壓板與軌翼不密貼的缺陷。
2.0.25 空吊板 loose sleeper
空吊板指軌枕兩端或一端虛懸或軌枕與軌底面不貼合的缺陷。
3 基 本 規 定
3.0.1 煤礦井巷工程必須按照設計施工圖、施工組織設計、作業規程(或施工安全技術措施)進行施工。施工組織設計、作業規程(或施工安全技術措施)應采用先進的技術工藝，提出明確的工程質量標準和要求，制定相應的質量保證措施，并經審查批準。
3.0.2 煤礦井巷工程施工現場質量管理應具有適用的施工技術標準、健全的質量管理體系。
3.0.3 煤礦井巷工程應按下列規定進行施工質量控制：
1 用于井巷工程的主要材料、半成品、成品、構配件應進行現場驗收，按有關規定進行復檢，并應經監理工程師確認。當建設項目沒有監理機構時，由建設單位代表確認；
2 各工序應按施工技術標準進行質量控制，每道工序完成后，應進行質量檢查并形成質量記錄。
3.0.4 煤礦井巷工程質量必須按下列規定進行驗收：
1 井巷工程質量應符合本規范的規定；
2 井巷工程應符合工程設計文件的要求；
3 參加質量驗收的各方人員應具備規定的資格；
4 工程質量的驗收均應在施工單位自行檢查評定的基礎上進行；
5 隱蔽工程在隱蔽前應由施工單位通知有關單位進行驗收，并應形成驗收文件；
6 試塊、試件以及有關材料.應按規定進行見證取樣檢測；
7 分項工程的質量應接主控項目和一般項目驗收；
8 對涉及井巷工程安全和使用功能的重要分部工程應進行抽樣檢測；
9 承擔見證取樣檢測及有關井巷工程安全檢測的單位應具有相應資質：
10 工程的觀感質量應由驗收人員通過現場檢查。并應共同確認。
4 工 程 劃 分
4.0.1 煤礦井巷工程質量應按單位(或子單位)工程、分部(或子分部)工程、分項工程進行驗收。
4.0.2 單位(或子單位)工程的劃分應按下列原則確定：
1 具備獨立施工條件并能形成獨立使用功能的單元為一個單位工程；
2 對于跨年度施工的井筒、巷道等單位工程，可按年度施工的工程段劃分為子單位工程。
4.0.3 分部(或子分部)工程的劃分應按下列原則確定：
1 分部工程可按井巷工程部位功能和施工條件進行劃分；
2 對于支護形式不同的井筒井身、巷道主體等分部工程，可按支護形式不同劃分為若干個子分部工程；
3 對于支護形式相同的井身、巷道主體等分部工程，可按月度驗收區段劃分為若干個子分部工程。
4.0.4 煤礦井巷工程的分項工程應按主要施工工序、工種、材料、施工工藝等劃分。
4.0.5 井巷工程的單位(或子單位)工程、分部(或子分部)工程、分項工程應按本規范附錄A進行劃分。
5 煤礦井巷工程質量驗收
5.0.1 煤礦井巷工程質量驗收應按本規范附錄B的規定選點進行驗收。
5.0.2 分項工程合格質量應符合下列規定：
1 主控項目的質量經抽樣檢驗，每個檢驗項目的檢查點均應符合合格質量規定；檢查點中有75％及其以上的測點符合合格質量規定，其余的測點不得影響安全使用；
2 一般項目的質量經抽樣檢驗，每個檢驗項目的測點合格率應達到70％及其以上，其余測點不得影響安全使用；
3 具有完整的施工操作依據、質量檢查記錄。
5.0.3 分部(或子分部)工程質量驗收臺格應符合下列規定：
1 分部(或子分部)工程所含分項工程的質量均應驗收合格；
2 質量保證資料應基本齊全。
5.0.4 單位(或子單位)工程質量驗收合格必須符臺下列規定：
1 單位(或子單位)工程所含分部(或子分部)工程的質量均應驗收臺格；
2 質量控制資料應完整；
3 單位{或子單位)工程所含分部工程有關安全和功能的檢測資料應完整；
4 主要功能項目的抽查結果應符合相關專業質量驗收規范的規定；
5 觀感質量驗收的得分率應達到70％及以上。
5.0.5 煤礦井巷工程質量驗收記錄應符合下列規定：
1 工序質量驗收應按本規范附錄C表C.0.1的規定進行記錄；
2 分項工程質量驗收應按本規范附錄C表C.0.2的規定進行記錄；
3 分部(或子分部)工程質量驗收應按本規范附錄C表C.0.3的規定進行記錄；
4 單位(或子單位)工程質量驗收記錄應符合下列規定：
1)單位(或子單位)工程竣工質量驗收匯總記錄可按本規范附錄C表C.0.4-1的規定進行記錄；
2)單位(或子單位)工程質量控制資料核查記錄可按本規范附錄C表C.0.4-2的規定進行記錄；
3)立井單位(或子單位)工程觀感質量檢查驗收記錄可按本規范附錄C表C.0.4-3的規定進行記錄；
4)斜井、巷道單位(或子單位)工程觀感質量檢查驗收記錄可按本規范附錄C表C.0.4-4的規定進行記錄；
5)硐室單位(或子單位)工程觀感質量檢查驗收記錄可按本規范附錄C表C.0.4-5的規定進行記錄；
6)運輸線路鋪軌單位(或子單位)工程觀感質量檢查驗收記錄可按本規范附錄C表C.0.4-6的規定進行記錄。
5.0.6 當煤礦井巷分項工程質量驗收不合格時，應按下列規定進行處理：
1 經返工重做的分項工程，應重新進行驗收；
2 不作處理就能滿足安全使用要求或經返修處理后，雖然改變了外形尺寸但仍能滿足安全使用要求的工程，可按技術處理方案和協商文件進行驗收。
5.0.7 通過返修或加固處理，經安全評價后仍不能滿足安全使用要求的分項工程，嚴禁驗收。
6 驗 收 程 序
6.0.1 施工單位應對每一循環的分項工程質量進行自檢，并應做好施工自檢記錄。
6.0.2 分項工程應由建設單位或委托監理單位專業監理工程師組織相關單位進行驗收。
6.0.3 分部工程應由建設單位或委托監理單位總監理工程師組織相關單位進行驗收。
6.0.4 單位工程完工后，施工單位應自行組織有關人員進行檢查評定，并向建設單位提交工程竣工報告。
6.0.5 建設單位應在單位工程竣工驗收合格后15個工作日內，向煤炭工業建設工程質量監督機構申請質量認證；煤炭工業建設工程質量監督機構在收到單位工程質量認證申請書和相關資料后，應在15日內組織工程質量認證。
6.0.6 煤礦井巷工程不經單位工程質量認證，不得進行工程竣工結(決)算及投入使用。
6.0.7 在全部單位工程質量驗收合格后，方可進行單項工程竣工驗收及質量認證。
7 掘 進 工 程
8 混凝土與鋼筋混凝土工程
9 錨噴支護工程
10 砌塊支護工程
11 支架支護工程
12 凍結施工工程
13 鉆井井筒工程
14 防治水工程
15 井下安全構筑物工程
16 井下附屬工程
17 井下鋪軌工程
附錄A
附錄A 分項工程、分部(或子分部)工程、
單位(或子單位)工程的劃分

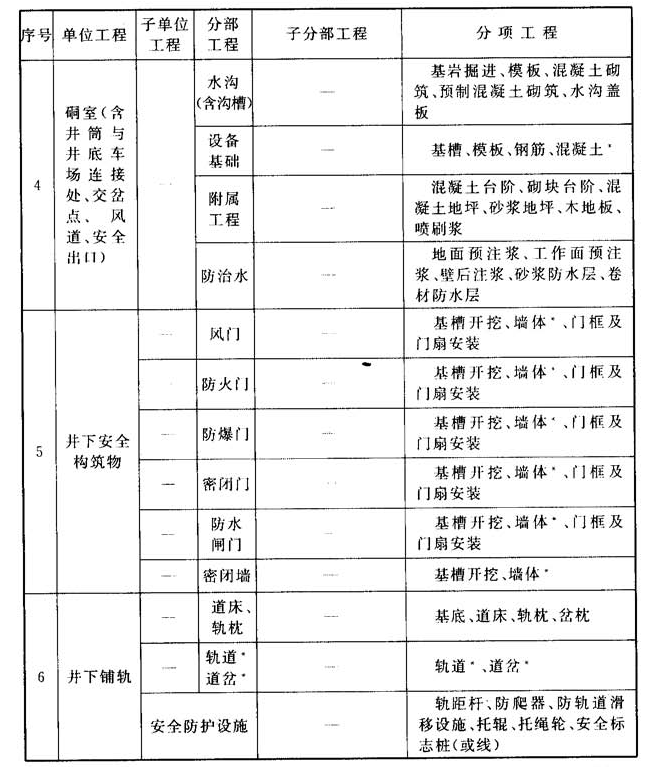

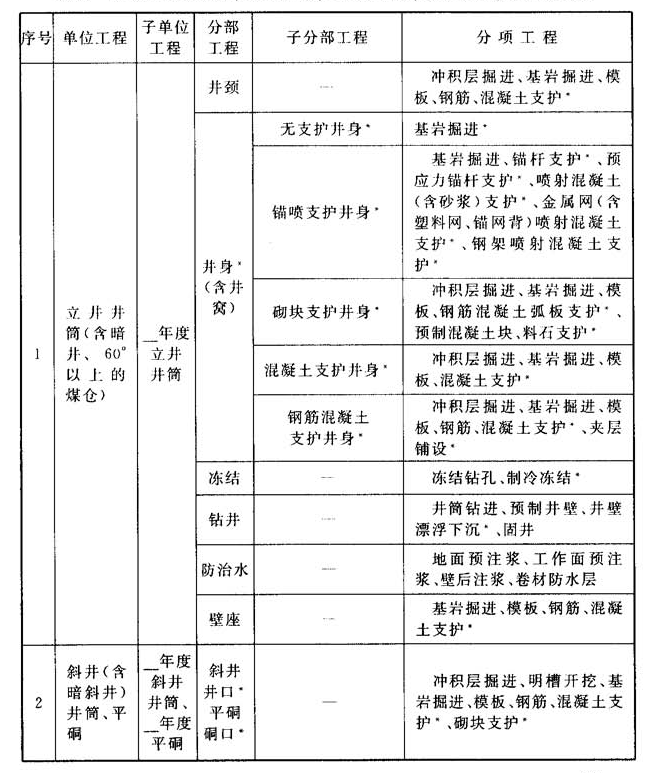

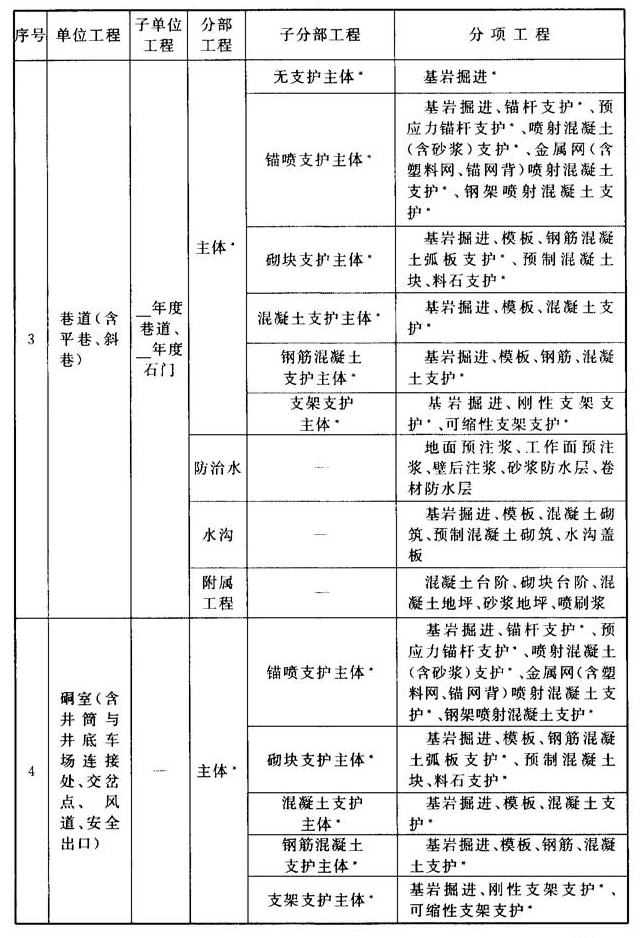

表A 分項工程、分部(或子分部)工程、單位(或子單位)工程的劃分

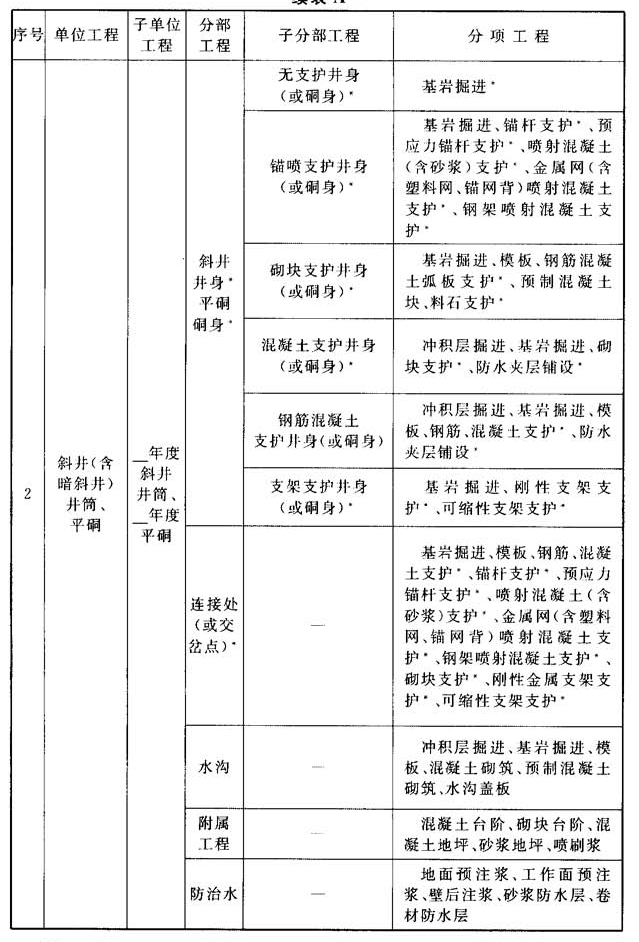

續表A
續表A
續表A
注：1 表中分項、分部工程名稱后帶有符號“*”的，為指定分項工程、指定分部工程；
2 凈寬0.5m以下的水溝的分部工程，只檢驗混凝土砌筑(預制混凝土)。水溝蓋分項工程在單位工程竣工驗收時的觀感質量項目中檢驗。
附錄B
附錄B 工序、中間、竣工驗收選擇
檢查點及測點的規定

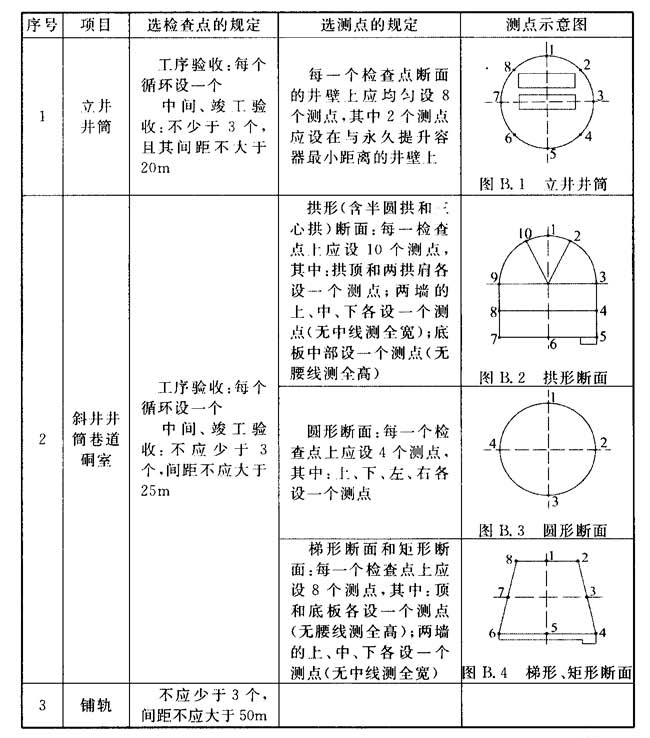

表B 工序、中間、竣工驗收選擇檢查點及測點的規定
附錄C
C.0.1 工序質量驗收記錄應由施工班組質量驗收員對每個循環中的各道工序質量檢查驗收合格后，按表C.0.1記錄，并應由監理(或建設)單位質量檢查人員抽查，經核定合格后方可簽字。

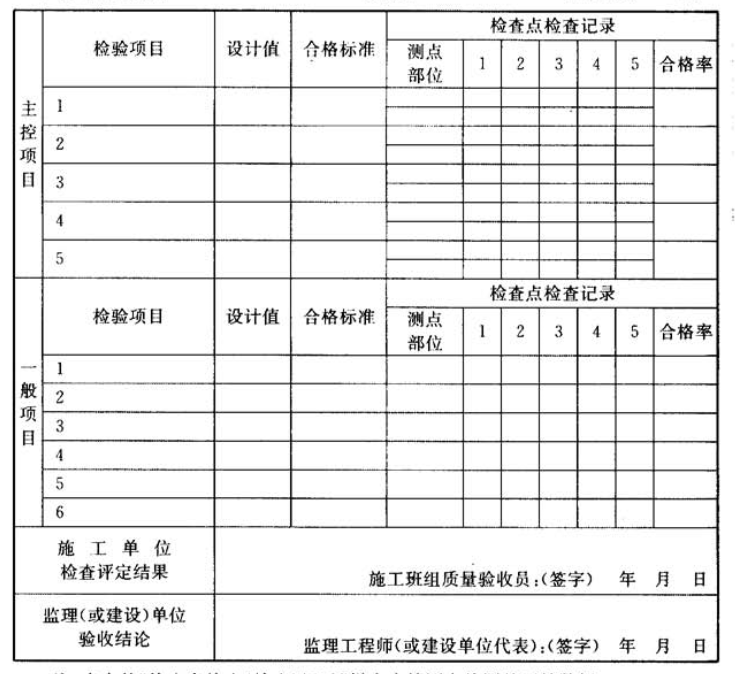

表C.0.1 工序質量驗收記錄表
單位工程名稱： 部位： 工程量： m
注：表中的“檢查點檢查(抽查)記錄”欄內應填測點檢測的原始數據。
C.0.2 分項工程質量驗收記錄應由監理工程師(或建設單位代表)在分項工程結束后，組織相關單位有關人員進行驗收，并應按表C.0.2記錄。

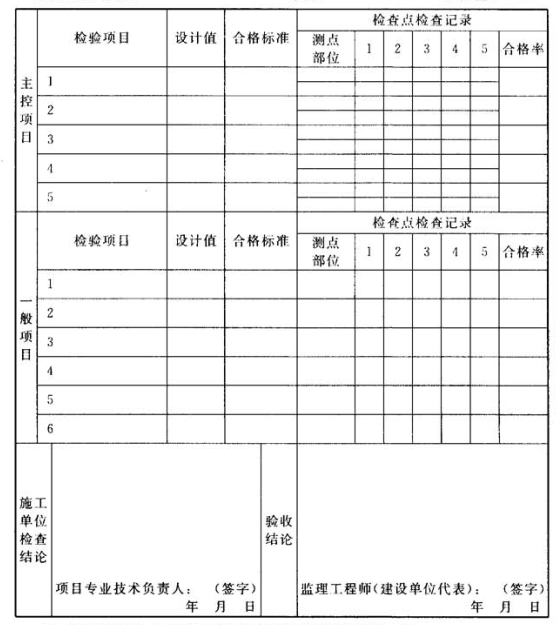

表C.0.2 分項工程質量驗收記錄表
單位工程名稱： 部位： 工程量： m
注：表中的“檢查點檢查記錄”欄內應填測點檢測的原始數據。
C.0.3 分部(或子分部)工程質量驗收記錄應由總監理工程師(或建設單位代表)在分部工程結束后，組織施工、監理、建設等單位有關人員參加驗收，并應按表C.0.3記錄。

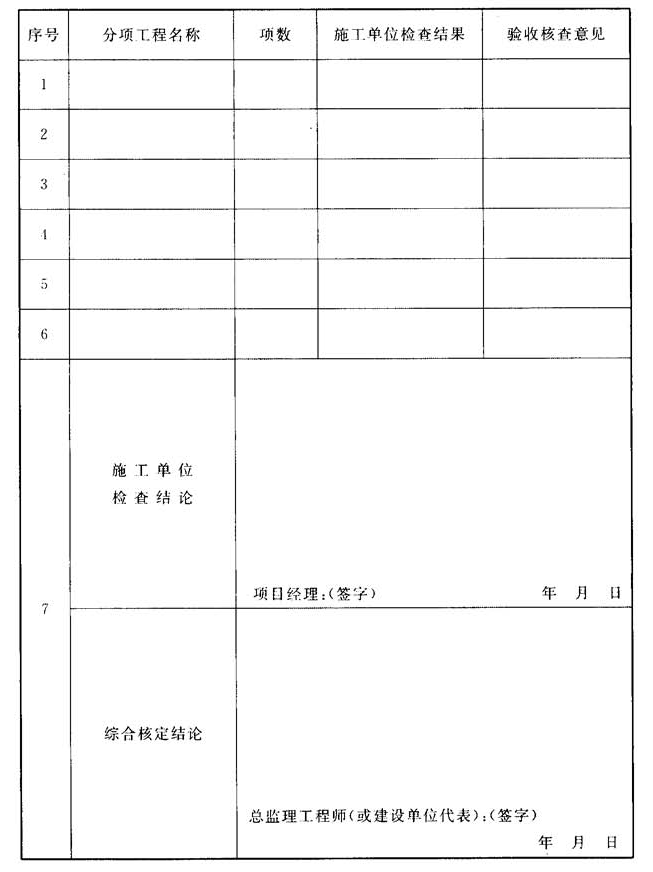

表C.0.3 分部(子分部)工程質量驗收記錄表
單位工程名稱： 部位： 工程量： m
C.0.4 單位工程質鼉驗收應由建設單位項目負責人組織建設、設計、監理、施工等單位有關人員參加，并應按下列附表進行記錄：
1 單位(或子單位)工程竣工質量驗收匯總記錄表(表C.0.4-1)：應由施工單位填寫，驗收結論由監理(或建設)單位填寫，綜合驗收結論應由參加驗收各方共同商定后由建設單位填寫，各參加單位負責人應簽字，并應蓋單位公章。
2 單位(或子單位)工程質量控制資料核查記錄表(表C.0.4-2)應由施工單位填寫，核查結論應由監理(或建設)單位填寫，各單位參加驗收人員應簽字。
3 立井單位(或子單位)工程觀感質量驗收記錄表(表C.0.4-3)、斜井、巷道單位(或子單位)工程觀感質量驗收記錄表、(表C.0.4-4)、硐室單位(或子單位)工程觀感質量驗收記錄表(表C.0.4-5)、運輸線路鋪軌單位(或子單位)工程觀感質量驗收記錄表(表C.0.4-6)：應由施工單位填寫，合計得分應由監理(或建設)單位填寫，各單位參加驗收人員應簽字。

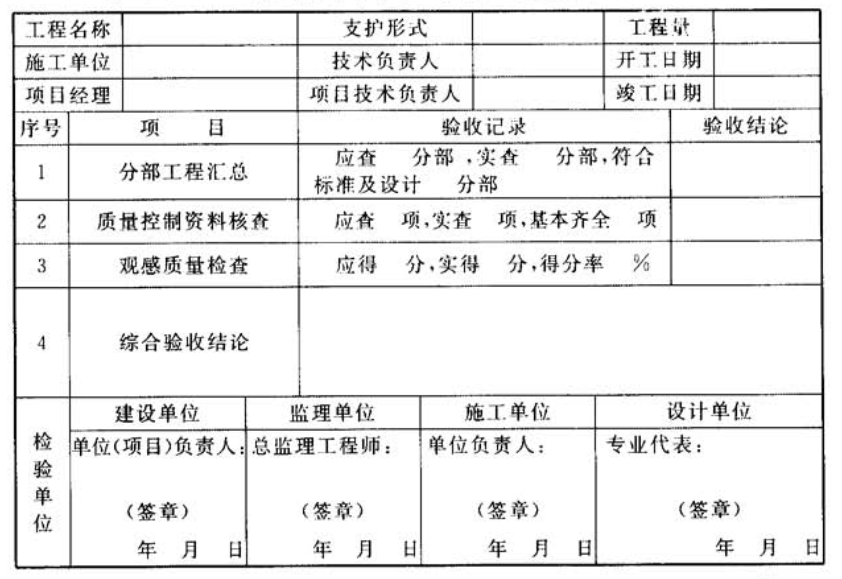

表C.0.4-1 單位(或子單位)工程竣工質量驗收匯總記錄表

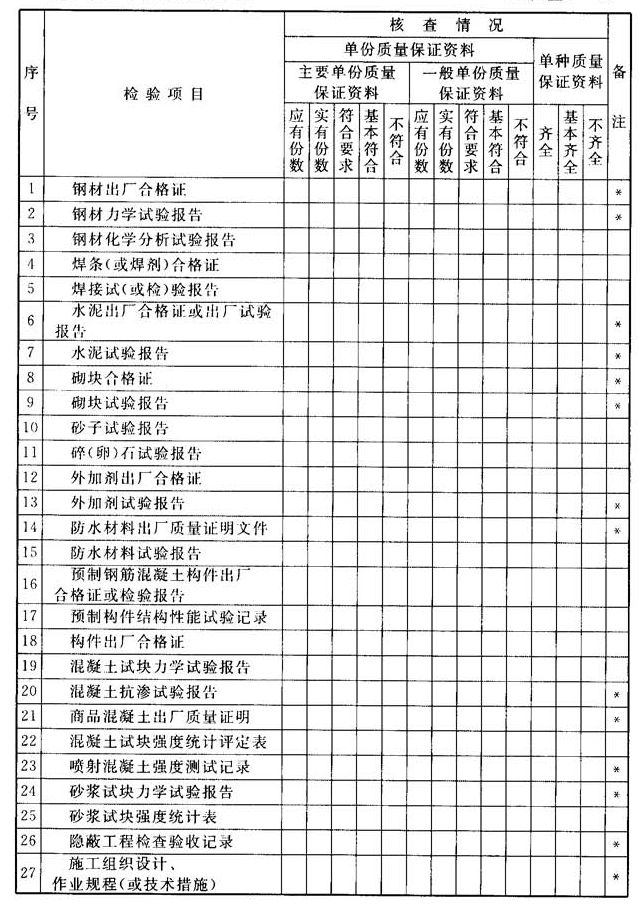

表C.0.4-2 單位(或子單位)工程質量控制資料核查記錄表
單忙(或子單位)工程名稱： 工程量： m

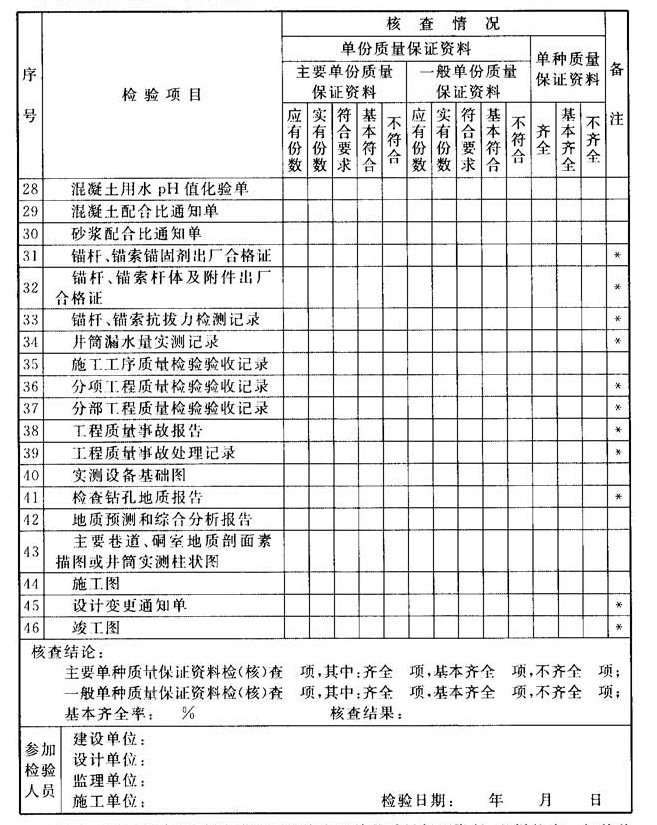

續表C.0.4-2
單位(或子單位)工程名稱： 工程量： m
注：1 表中的“備注”欄內有“*”的為主要單種質量保證資料；空欄的為一般單種
質量保證資料；
2 表中的“檢驗項目”欄內有缺項時，該項不檢驗，不參加評定，可不填入表內。

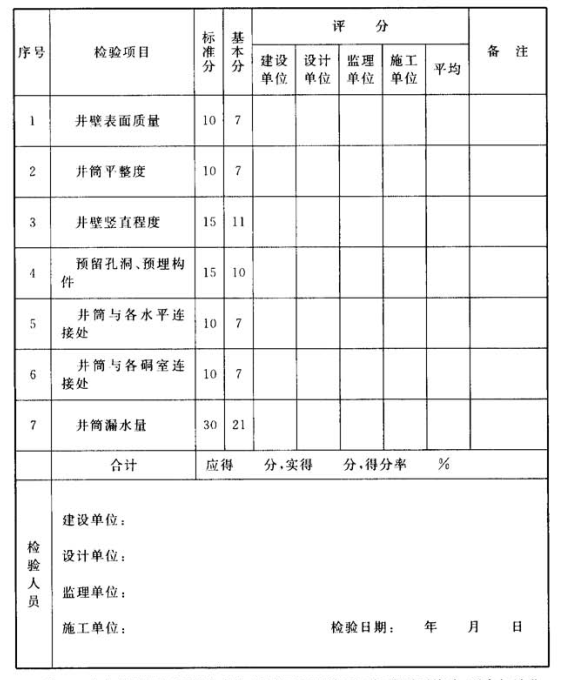

表C.0.4-3 立井單位(或子單位)工程觀感質量驗收記錄表
單位(或子單位)工程名稱： 工程量： m
注：1 表中的“檢驗項目”內有缺項(或工程無該項)時，該項不檢驗、不參加計分可不填入表內；
2 各檢驗項目的評分不應低于基本分；
3 實得分應為平均分的總和。
表C.0.4-4 斜井、巷道單位(或子單位)工程觀感質量驗收記錄表
單位(或子單位)工程名稱： 工程量： m
注：1 表中的“檢驗項目”內有缺項(或工程無該項)時，該項不檢驗、不參加計分可不填入表內；
2 各檢驗項目的評分不宜低于基本分；
3 實得分應為平均分的總和。

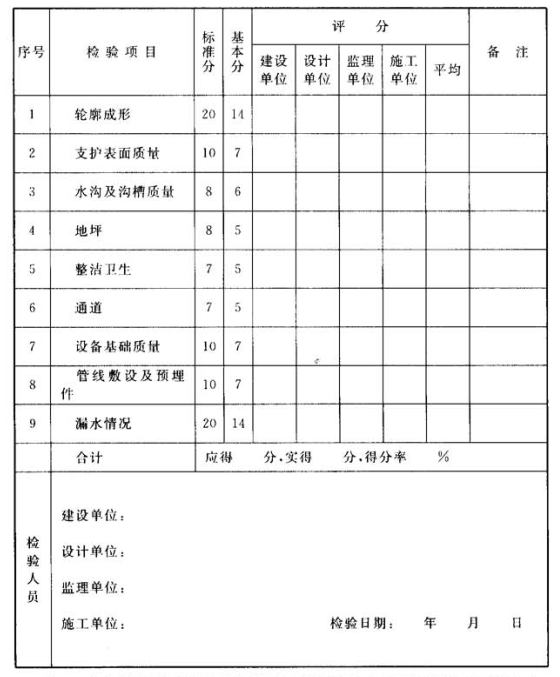

表C.0.4-5 硐室單位(或子單位)工程觀感質量驗收記錄表
單位(或子單位)工程名稱： 工程量： m
注：1 表中的“檢驗項目”內有缺項(或工程無該項)時，該項不檢驗、不參加計分可不填入表內；
2 各檢驗項目的評分不宜低于基本分；
3 實得分應為平均分的總和。

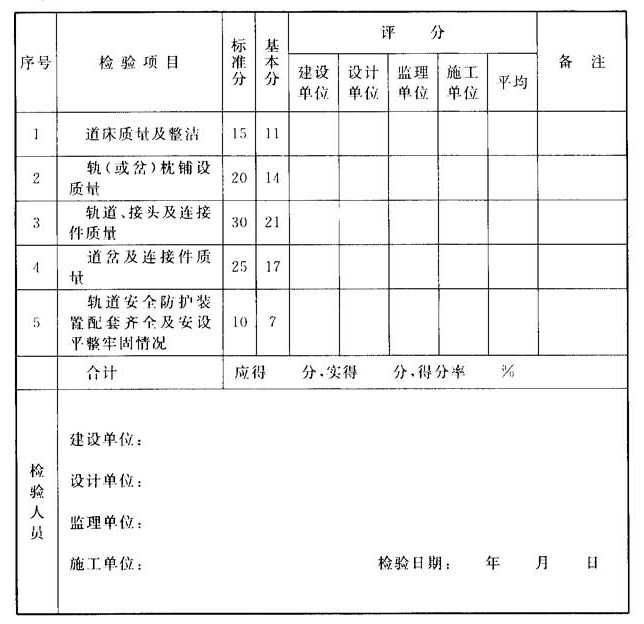

表C.0.4-6 運輸線路鋪軌單位(或子單位)工程觀感質量驗收記錄表
單位(或子單位)工程名稱： 工程量： m
注：1 表中的“檢驗項目”內有缺項(或工程無該項)時，該項不檢驗、不參加計分可不填入表內；
2 各檢驗項目的評分不宜低于基本分；
3 實得分應為平均分的總和。
附錄D
D.0.1 每批的抽檢試塊不應少于5塊，隨機選樣，抽檢和試驗單應納入質量保證資料項目內容。
D.0.2 根據現行國家標準《砌體工程施工質量驗收規范》GB 50203、《砌體結構設計規范》GB 50003的有關規定，結合煤礦井下的實際情況，預制混凝土塊和料石加丁要求及規格應符合表D.0.2的規定。

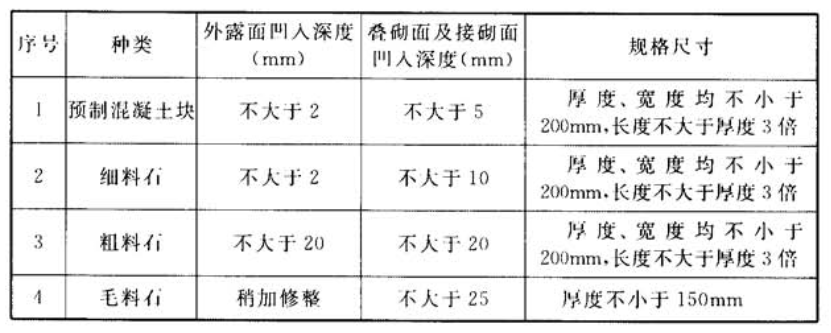

表D.0.2 預制混凝土塊和料石加工要求及規格
D.0.3 預制混凝土塊和料石規格的允許偏差，應符合表D.0.3的規定。

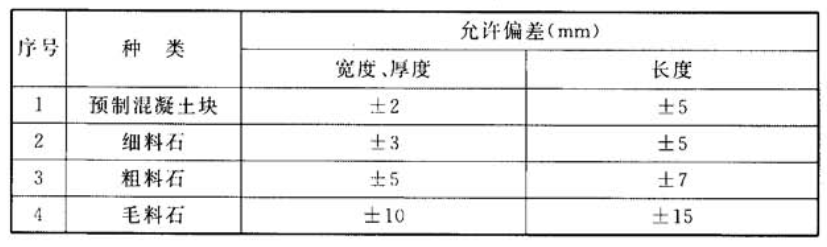

表D.0.3 預制混凝土塊和料石規格的允許偏差
附錄E
E.0.1 標準試件應按下列規定制作：
1 標準試件應在混凝土澆筑地點隨機取樣，用鋼模制作成邊長150mm的立方體試件。每組3個試件應在同一盤混凝土中取樣制作。制作的試件應在標準條件下養護28d后進行試壓；
2 井巷支護施工中預留混凝土標準試件的數量應符合表E.0.1的規定；

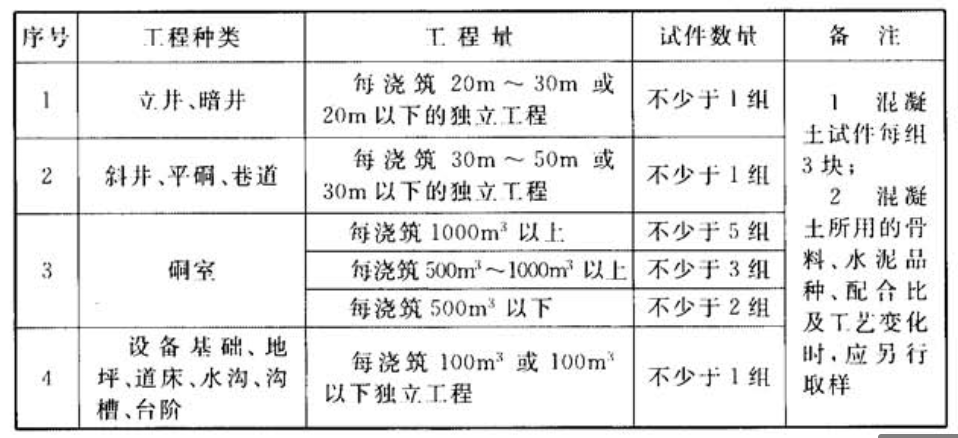

表E.0.1 預留混凝土試件的數量
3 選用非標準試件時，試什最小尺寸應根據混凝土配比試驗骨料粒徑或骨料最大粒徑，按下列規定選定：
1)骨料最大粒徑≤30mm，選用100mm的立方體；
2)骨料最大粒徑≤40mm，選片150mm的立方體；
3)骨料最大粒徑≤60mm，選用200mm的立方體。
E.0.2 井巷支護工程混凝土強度應按下列規定檢驗：
1 混凝土強度的檢驗應以每組標準試件或芯樣強度代表值來確定。每組標準試件或芯樣抗壓強度代表值應為3個試件或5個芯樣試壓強度的算術平均值(四舍五入取整數)。一組試件或芯樣最大或最小的強度值與中間值相比超過中間值的15％時，可取中間值為該組試件強度代表值。一組試塊或芯樣中最大和最小強度值與中間值之差均超過中間值的15％時.或因試件外形、試驗方法不符合規定的試件，其試件強度不應作為評定的依據。
2 井巷工程混凝土標準試件的檢驗標準應符合下列規定：
1)任一級中的任一組試件強度的代表值不低于設計值的1.15倍；
2)每一組中任一試件的強度不低于設計值的95％。
3 采用非標準試件時，應將非標準試件的抗壓極限強度按表E.0.2換算成標準試件強度。

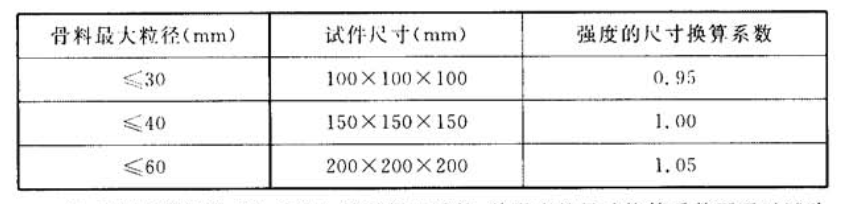

表E.0.2 混凝土試件尺寸及強度的尺寸換算系數
注：對強度等級為C60及以上的混凝土試件，其強度的尺寸換算系數可通過試驗確定。
E.0.3 當混凝土強度不符合本規范附錄E.0.2條規定時，可以從結構中鉆取混凝土芯樣或用非破損檢驗方法進行檢查。如仍不符合要求，應對完成的結構，按實際條件驗算結構的安全度并采取必要的補強措施。
附錄F
F.0.1 錨桿抗拔力試驗取樣數量應按下列規定：巷道每20m～30m，錨桿在300根以下，取樣不應少于1組；300根以上，每增加1根～300根，相應多取樣1組。設計或材料變更，應另取樣1組。每組不得少于3根。
F.0.2 噴射混凝土試件(或芯樣)數量應符合表F.0.2的規定。

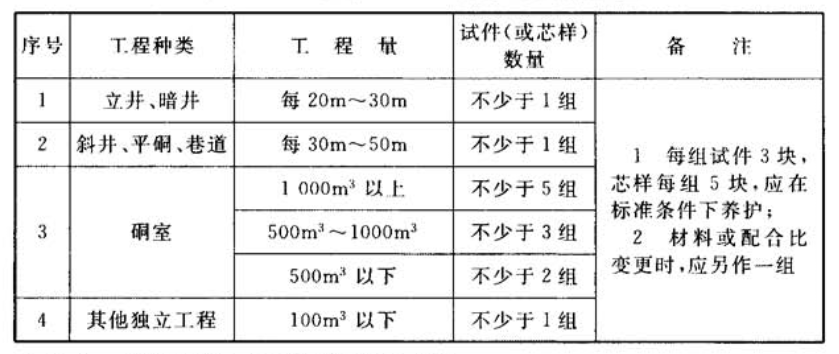

表F.0.2 噴射混凝土試件(或芯樣)數量
F.0.3 噴射混凝土試件的制作方法：
1 鉆取法
用鉆取機在已噴好的經28d養護的實際結構物上，直接鉆取直徑50mm、長度大于直徑1.1倍的芯樣，用切割機加工成兩端面平行的圓柱體試件進行試驗。
2 噴大板試驗法
標準試件應按下列方法進行制作
1)標準試件應采用從現場施工的噴射混凝土板件上切割成要求尺寸的方法制作，模具尺寸為450mm×350mm×120mm(長×寬×高)其尺寸較小的一邊為敞開狀；
2)標準試件制作應符合下列步驟：
①噴射作業面附近，將模具敞開一側朝下，以80°(與水平面的夾角)左右置于墻腳；
②先在模具外的邊墻上噴射，待噴射操作正常后，將噴頭移至模具位置，由下而上，逐層向模具內噴滿混凝土；
③將噴滿混凝土的模具移至安全地方，用三角抹刀刮平混凝土表面；
④在巷道內潮濕環境中養護1天后脫模，將混凝土大板移至試驗室按標準條件下養護7d；用切害機去掉周邊和上表面(底面不可切割)后，加工成邊長 100mm的立方體試件，立方體試件的允許偏差為：邊長±1mm，直角≤2°。
3)加工后的邊長為100mm的立方體試件繼續在標準條件下養護至28d，方可進行杭壓強度試驗。
3 鑿方切割法
在已噴好的經14d養護的實際結構物上用鑿巖機打密排鉆孔，取出長350mm、寬150mm見方的混凝土塊，用切割機加工成100mm×100mm×100mm的立方體試件，養護至28d，進行試驗。
F.0.4 點荷載或拔出試驗法應符合《錨噴支護工程質量檢測規程》MT／T 5015的規定。
F.0.5 噴射混凝土抗壓強度的合格評定應符合下列規定：
1 同批噴射混凝土抗壓強度應以同批內標準試件的抗壓強度代表值來評定；
2 同組試件應在同塊板件上切割制取，對有明顯缺陷的試件應予舍棄；
3 重要工程的合格條件：
4 一般工程的合格條件：
式中：f'ck――施工階段同批n組噴射混凝土試件抗壓強度的平均值(MPa)；
fc――噴射混凝土立方體抗壓強度設計值(MPa)；
f'ckmin――施工階段同批n組噴射混凝土試件抗壓強度的最小值(MPa)；
K1、K2――噴射混凝土抗壓強度合格判定系數，按表F.0.5取值；
n――施工階段每批噴射混凝土試件的抽樣組數；
f'ck,i――施工階段同批第i組噴射混凝土試件抗壓強度平均值(MPa)。

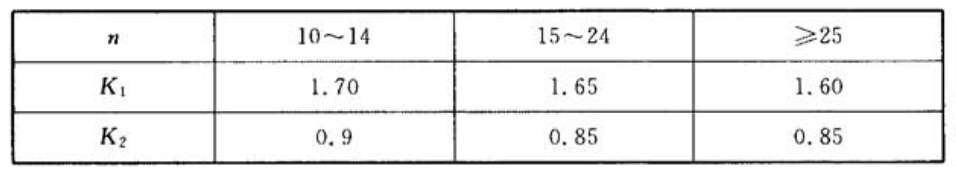

表F.0.5 合格判定系數K1、K2值
當同批試件的組數n＜10時，可按f'ck≥1.15fc以及f'ckmin≥0.95fc驗收。
5 噴射混凝土強度不符合要求時，應查明原因，采取補強措施。
附錄G
G.0.1 建成后的立井井筒總漏水量應符合表G.0.1的規定。
表G.0.1 立井井筒建成后總漏水量的標準和檢驗方法
式中：H――凍結法施工的井筒段深度，H＞400m。
G.0.2 建成后的硐室總漏水量及防水質量標準應符合表G.0.2的規定。
表G.0.2 硐室建成后的漏水量及防水質量標準
附錄H
H.0.1 水泥質量除應符合設計要求外，尚應符合下列規定：
1 應按進場的日期、生產廠家、品種、標號、包裝的不同，按批次檢查出廠合格證和化驗單，并按有關規定進行抽查化驗。出廠日期超過3個月以上的水泥、已變質的水泥以及質量可疑的水泥，應復查試驗，并按檢驗結果決定可否使用。
2 施工負責人應對發送到施工現場的水泥的品種、標號與供應部門提供的出廠合格證和化驗單進行核對；質量檢查員和甲方代表(或監理)應對此按批次進行抽查，主要的混凝土工程每工作班應核對一次。無施工負責人核對簽字的出廠合格證和化驗單不得作為工程質量評級的依據。
H.0.2 外加劑的檢查數量和檢驗方法應參照本規范附錄H第H．0．1條的有關規定執行。
H.0.3 混凝土骨料和水的檢查數量和檢驗方法除應符合現行行業標準《普通混凝土用砂、石質量及檢驗方法標準》JGJ 52的有關規定外，尚應符合下列規定：
1 骨料進場后，應按其品種、規格不同而分別堆放，逐堆進行抽查試驗。質量檢查員和甲方代表(或監理)應定期抽查，每月不應少于1次。抽查試驗單和抽查記錄應作為評定分項工程骨料質量的主要依據。
2 攪拌混凝土用水的水質標準應按飲用水的pH值標準規定化驗，同一水源的施工用水化驗不應少于1次，使用飲用水時可不再化驗，但應提供飲用水化驗報告。
H.0.4 料石和混凝土塊的檢查數量和檢驗方法應符合下列規定：
每批的隨機抽驗試件不應少于5塊，抽驗和試驗單應納入質量保證資料項目內容。
