（免費下載）GB 50842-2013 建材礦山工程施工與驗收規范
1 總則
1.0.1 為在建材礦山工程建設中，保障施工質量、安全和環保，降低工程成本，倡導資源綜合利用和節能減排，促進建材礦山工程建設的發展，制定本規范。
1.0.2 本規范適用于新建、改建和擴建建材礦山工程的施工及驗收。
1.0.3 本規范為施工單位施工及自檢、建設單位與監理單位對工程質量控制、質量監督部門對工程質量的檢查，以及工程竣工驗收質量評定提供依據。
1.0.4 建材礦山工程應遵守基本建設程序，嚴格按照設計文件及施工組織設計組織施工。
1.0.5 建材礦山工程的施工及驗收除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 建材礦山 building materials engineering mine
開采和加工建筑材料礦產，或者為建筑材料生產提供礦物原料的原產地。
2.0.2 露天礦山工程 open-pit mine engineering
礦山工程中露天部分開拓系統、采準剝離、廢石場及輔助設施等工程的總稱。
2.0.3 井巷工程 shaft engineering
礦山工程中井巷部分的平巷、斜井、豎井、溜井、天井、硐室等構筑物的總稱。
2.0.4 礦山道路 mine road
礦山用于運輸?shù)V石、巖石、人員、設備、材料等的道路，包括路基、路面、涵洞、擋土墻及護坡等工程。
2.0.5 淺孔爆破 short-hole blasting
炮孔直徑小于50mm、深度小于5m的爆破技術。
2.0.6 深孔爆破 deep-hole blasting
炮孔直徑大于50mm、深度大于5m的爆破技術。
2.0.7 溜槽 chute
建立在露天礦的山坡地表、依靠重力溜放礦石的溝槽。
2.0.8 溜井 winze
依靠重力溜放礦石的井筒。
2.0.9 普通鑿井法 conventional shaft sinking method
在穩定或水文地質簡單的巖層中，先掘進后支護的鑿井方法。
2.0.10 特殊鑿井法 special shaft sinking method
在不穩定或水文地質復雜的地層中，采用特殊的技術措施和工藝進行鑿井的方法。
2.0.11 孔痕率 the rate of hole mark
光面爆破后，可見孔痕的炮孔個數與設計輪廓炮孔總數之比。
3 基本規定
3.0.1 建材礦山工程的施工應由具有相應資質的單位承擔。
3.0.2 建材礦山施工企業應建立健全安全生產責任制；相關專業的技術人員及特殊工種人員應具有相應資格并持證上崗。
3.0.3 建材礦山工程的安全設施、環境保護設施應與主體工程同時設計、同時施工、同時投入使用。
3.0.4 建材礦山工程施工應按審批后的施工組織設計進行施工作業。
3.0.5 工程所用材料、設備和構件應符合設計規定和產品標準，且具有出廠合格證。重要材料、大型設備還應進行檢驗或試驗，符合要求后方可使用。
3.0.6 工程施工中，上道工序完成并檢驗合格后方可進行下道工序的施工。隱蔽工程應在檢查合格并作出記錄后方可隱蔽。
3.0.7 工程施工中應建立技術檔案，作好各種測試記錄、隱蔽工程記錄、質量檢查記錄、工程圖紙等資料。工程竣工時應按規定作好竣工驗收資料和施工總結。
3.0.8 建材礦山工程應由建設單位按本規范的規定及國家有關部門制定的相關規定及時組織驗收，驗收合格后方可投入使用。
3.0.9 施工中，若發現古墓、古物、地下管線或其他不能辨認的異物及液體、氣體等異常情況時，應立即停止施工作業、保護現場，并應及時向上級及相關部門報告，待相關部門進行處理后方可繼續施工。
3.0.10 施工過程中若發現坡體下滑跡象，應暫停施工，將人員、機械撤至安全地點，通知建設單位和設計單位協商處理；并應根據坡體下滑跡象，設置監測點，隨時監測坡體平面位移和沉降變化，并作好記錄。
4 施工準備
5 土方工程
6 爆破工程
7 采準剝離工程
8 場地平整
9 道路工程
10 基坑、基槽、管溝
11 廢石場工程
12 豎井施工
13 巷道施工
14 天井、溜井和硐室施工
15 豎井井筒裝備
16 井架和井塔施工
17 輔助工作
18 勞動安全與職業衛生
19 環境保護
附錄A 土壤及巖石分類表
附錄A 土壤及巖石分類表

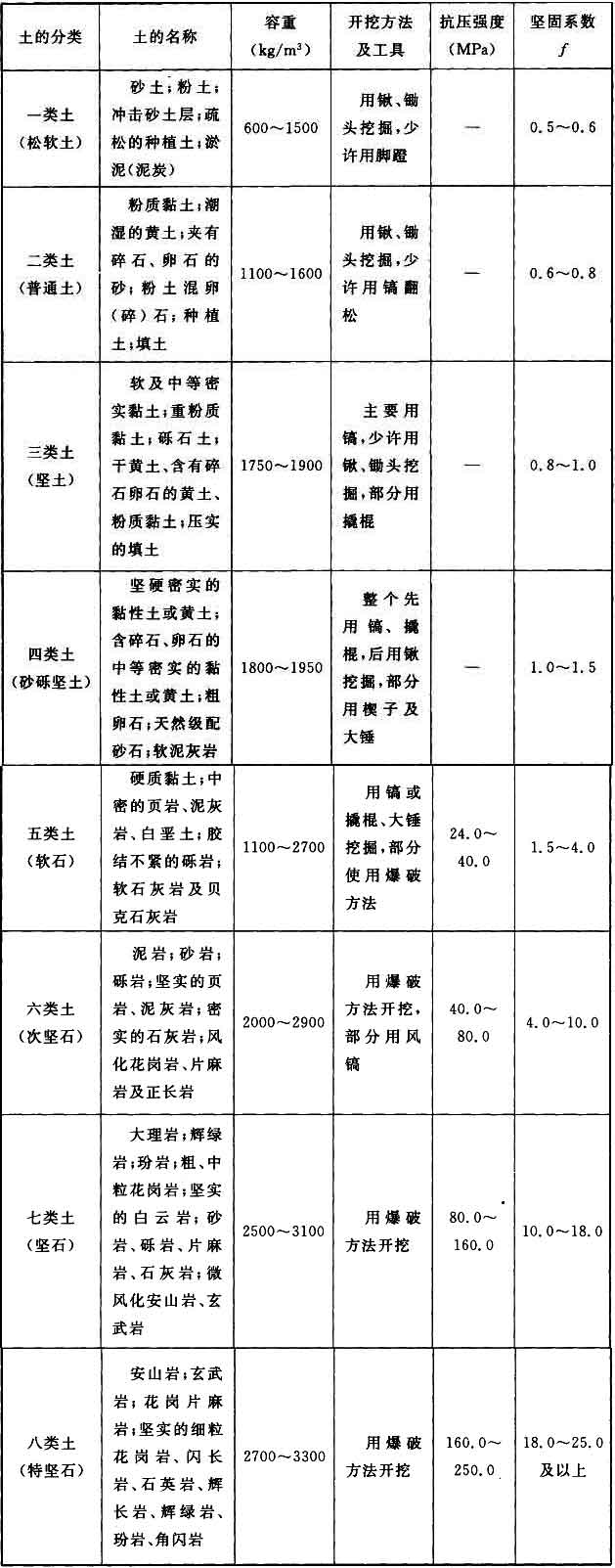

表A 土壤及巖石分類
注：土壤及巖石施工中，按土堅實程度（開挖的難易程度）及使用工具，將土分為八類，一類土～四類土為一般土，五類土～八類土屬于巖石。
附錄B 土方可松性系數、換算系數、壓縮率
B.0.1 土方可松性系數參考值應符合表B.0.1的規定。

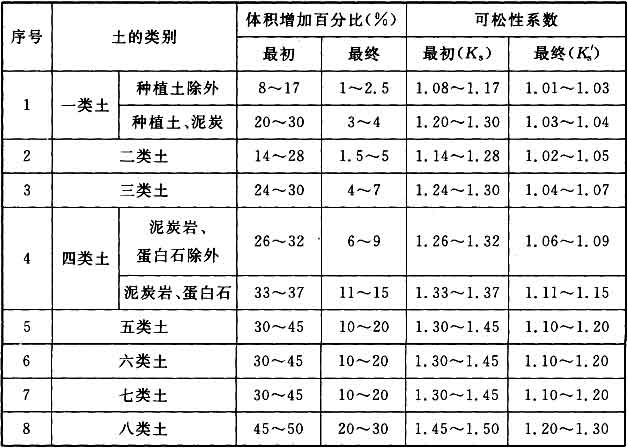

表B.0.1 土方可松性系數參考值
注：Ks為最初可松性系數，即土挖掘后的松散系數；Ks'為最終可松性系數，即土挖掘后再填方壓實后的松散系數。
B.0.2 最初可松性系數、最終可松性系數應按下列公式計算：
式中：V1——開挖前土的自然體積（m3）；
V2——開挖后土的松散體積（m3）；
V3——土經回填壓實后的體積（m3）。
B.0.3 最初體積增加百分比和最終體積增加百分比應按下列公式計算：
B.0.4 土量換算系數應按表B.0.4確定。

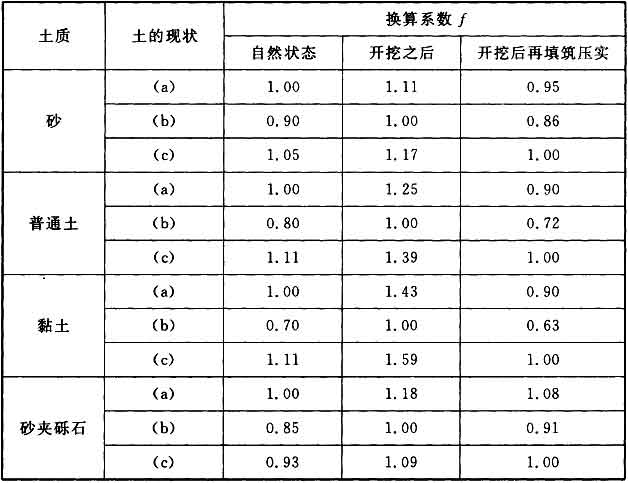

表B.0.4 土量換算系數f
注：（a）標識自然狀態；（b）表示開挖之后；（c）表示開挖后再填筑壓實。
B.0.5土的壓縮率應按下式計算：
式中：r1——原狀土的干容量（g/cm3）；
r2——壓實后土的干容量（g/cm3）。

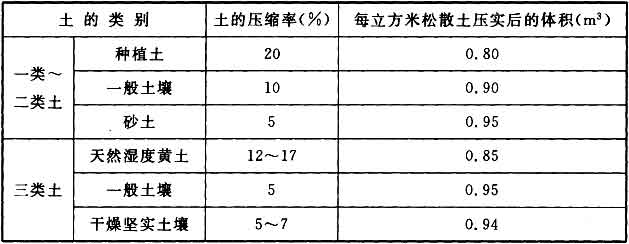

表B.0.5土的壓縮率參考值
注：表中土的壓縮率：土的壓縮性，為挖土或借土回填時，土經填壓以后，土體積被壓縮的性能。
附錄C 井壁混凝土強度超聲檢測法
C.0.1 聲速(V)的測定應在被檢測的井壁上每隔20m劃1個測區，每個測區設2個～4個測點，每個測點取5個以上聲速值，舍去最大值和最小值，求出該區混凝土的平均聲速(V)。
C.0.2 測點的設置應采用并置法，測試時換能器與被測體的表面應有良好的聲耦合，并應避開干擾，確保聲波信息穩定。
C.0.3 采用現場預留的混凝土試塊或根據現場混凝土材料品種和配合比制作的標準試塊，建立適于本工程的R-V相關曲線和R-V相關方程，將測出的聲速值(V)代入該方程，求得該被測混凝土的抗壓強度值(R)。
C.0.4 建立相關方程的混凝土試塊的數量不應少于30塊，其規格應采用15cm×15cm×15cm立方體。同一組試件進行超聲檢測后，應在試驗機上進行抗壓強度試驗。
C.0.5 當現場沒有條件建立R-V相關方程時，可按表C.0.5選用近似的R-V相關方程，求得混凝土抗壓強度值(R)。當選用近似的相關方程時，現場應對不少于9塊混凝土試塊進行抗壓強度和超聲檢測試驗，得出修正系數(K)，被測混凝土的抗壓強度值R應按下列公式計算：
式中：R——被測混凝土的抗壓強度值；
RVi——選用近似R-V方程計算的強度值；
n——試塊數；
Ri——各混凝土試塊的強度值。

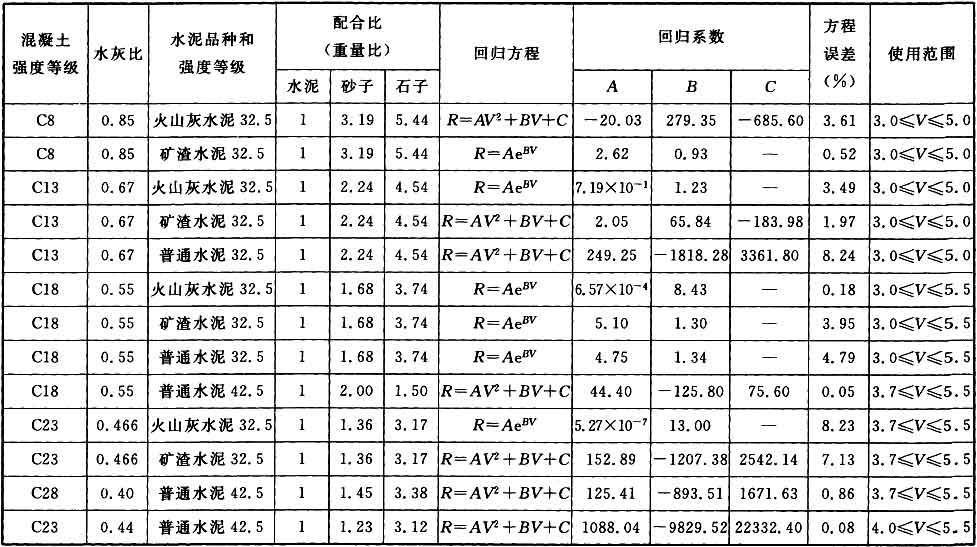

表C.0.5部分混凝土R-V相關方程
注：1V標識超生對穿速度（km/s），R表示混凝土抗壓強度（MPa）。
2混凝土等級換算應符合現行國家標準《混凝土結構設計規范》GB 50010的有關規定。
C.0.6井壁的平均強度
，各測區的強度均不應低于0.75R，低于0.85R的測區數不超過總測數的20％時，R即可代表井壁強度。
附錄D 噴射混凝土試塊的制作方法
D.0.1 鉆取法：用鉆機在已噴好的經28d養護的實際結構物上直接鉆取直徑為50mm、長度大于50mm的芯樣，用切割機加工成兩端平面平行的圓柱體試塊，進行試驗。
D.0.2 噴大板切割法：將混凝土噴在35cm×45cm×12cm或20cm×45cm×12cm的模板內。噴射時應噴滿模板，并在相同條件下養護28d，用切割機去掉圍邊，加工成10cm×10cm×10cm的立方體試塊，進行試驗。
D.0.3 鑿方切割法：在已噴好的經養護14d左右的實際結構物上用鑿巖機打密排鉆孔，取出長約35cm、寬約45cm的混凝土塊，用切割機加工成10cm×10cm×10cm的立方體試塊，養護至28d進行試驗。
附錄E 混凝土、噴射混凝土強度和錨桿抗拔力的檢查與驗收
E.0.1 同批混凝土、噴射混凝土的抗壓強度應以同批內標準試塊或芯樣的抗壓強度代表值來評定。同批試塊或芯樣是指在相同設計要求下，原材料和配比基本相同的試塊或芯樣。
E.0.2 施工中預留試塊或施工后鉆取芯樣數量：豎井及天井、溜井每20m～25m，巷道每30m～50m，不得少于1組；1000m3以上的硐室不得少于5組，500m3～1000m3的硐室不得少于3組；500m3以下硐室不得少于2組；設備基礎應為1組～2組。材料或配比變更時，應另作1組。試塊每組3塊，芯樣每組5個。試塊應在井巷同等條件下養護。
E.0.3 每組試塊或芯樣的抗壓強度代表值為3個試塊或5個芯樣試驗結果的平均值（四舍五入取整數），3個試塊或5個芯樣中過大或過小的強度值，與中間值相比超過15％時，可用中間值代表該組的強度值。
E.0.4 混凝土強度的合格條件應符合現行國家標準《混凝土強度檢驗評定標準》GB/T 50107的有關規定。
E.0.5 用鉆取法所鉆的混凝土芯樣經加工成的試塊抗壓強度，應換算成標準試塊的抗壓強度，換算系數或公式應通過相同情況下的對比試驗取得。
E.0.6 錨桿的試驗數量：巷道每30m～50m，錨桿在300根以下時，抽樣不應少于1組；300根以上時，每增1根～300根，應相應多抽1組。設計或材料變更時應另抽1組。每組錨桿不得少于3根。
E.0.7 錨桿質量的合格條件應符合現行國家標準《錨桿噴射混凝土支護技術規范》GB 50086的有關規定。
附錄F 圍巖分類
附錄F 圍巖分類

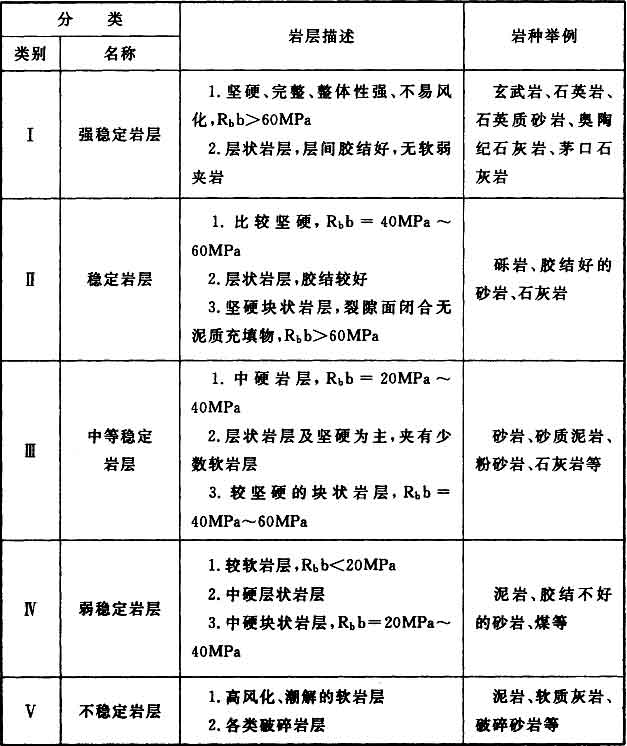

表F 圍巖分類
注：Rbb為巖石飽和極限抗壓強度。
