（免費下載）GB 50161-2009 煙花爆竹工程設計安全規范
1 總 則
1.0.1 為貫徹《中華人民共和國安全生產法》，堅持“安全第一、預防為主、綜合治理”的方針，規范煙花爆竹工程的設計，預防和減少生產安全事故，保障人民群眾生命和財產安全，促進煙花爆竹行業安全、持續、健康發展，制定本規范。
1.0.2 本規范適用于煙花爆竹生產項目和經營批發倉庫的新建、改建和擴建工程設計；本規范不適用于經營零售煙花爆竹的儲存，以及軍用煙火的制造、運輸和儲存。
1.0.3 本規范有關外部安全距離的規定也適用于在煙花爆竹生產企業和經營批發企業倉庫周邊進行居民點、企業、城鎮、重要設施的規劃建設。
1.0.4 本規范規定了煙花爆竹生產項目和經營批發倉庫工程設計的基本技術要求。當本規范與國家法律、行政法規的規定相抵觸時，應按國家法律、行政法規的規定執行。
1.0.5 煙花爆竹生產項目和經營批發倉庫的工程設計除應執行本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 煙花爆竹生產項目 fireworks and firecracker project
指生產煙花、爆竹及生產用于煙花、爆竹產品的黑火藥、煙火藥、引火線、電點火頭等的廠房、場所及配套的倉庫。
2.0.2 危險品 hazardous goods
指本規范范圍內的煙火藥、黑火藥、引火線、氧化劑等，以及用以上物品制成的煙花、爆竹在制品、半成品、成品。
2.0.3 在制品 work in-process
指正在各生產階段加工的產品。
2.0.4 半成品 semi-finished product
指在某些生產階段上已完工，尚需進一步加工的產品。
2.0.5 危險品生產廠房 production building of hazardous goods
生產、制造、加工危險品的建筑物。
2.0.6 中轉庫 transit store
在生產過程中，在廠區內用于暫存藥物、半成品、成品、引火線及有藥部件的建(構)筑物。
2.0.7 危險品總倉庫區 hazardous goods general store area
指儲存成品、化工原材料、藥物(黑火藥、煙火藥、亮珠、藥柱、藥塊)、效果內筒、引火線的危險品倉庫集中的區域。
2.0.8 臨時存藥洞 temporary explosive storage cave
指在危險性建筑物附近自然山體內鑲嵌的臨時存放藥物的洞室。
2.0.9 危險性建筑物 hazardous goods building
指生產或儲存危險品的建(構)筑物，包括危險品生產廠房、儲存庫房(倉庫)、曬場、臨時存藥洞等。
2.0.10 計算藥量 explosive quantity
能形成同時爆炸或燃燒的危險品最大藥量。
2.0.11 摩擦類藥劑 friction ignited powder
含氯酸鉀、硫化銻、雷酸銀等藥劑，經摩擦能產生引燃(爆)作用的藥劑。
2.0.12 笛音劑 whistling powder
含高氯酸鉀、苯甲酸氫鉀、苯二甲酸氫鉀等藥劑，能產生哨音效果的藥劑。
2.0.13 爆炸音劑 powder with detonation sound
含高氯酸鹽、硝酸鹽、硫磺、硫化銻、鋁粉等藥劑，能產生爆炸音響效果的藥劑。
2.0.14 外部最小允許距離 external separation distance
指危險性建筑物與外部各類目標之間，在規定的破壞標準下所允許的最小距離。它是按建筑物的危險等級和計算藥量確定的。
2.0.15 內部最小允許距離 internal separation distance
指危險品廠房、庫房與相鄰建筑物之間，在規定的破壞標準下所允許的最小距離。它是按建筑物的危險等級和計算藥量確定的。
2.0.16 防護屏障 protecting barrier
有天然屏障和人工屏障，其形式、強度均能按規定方式限制爆炸沖擊波、碎片、火焰對附近建筑物及設施的影響。
2.0.17 人均使用面積 useable floor area per capita
廠房內有效使用面積按作業人員平均，每個作業人員所占有的面積。
2.0.18 輕型泄壓屋蓋 light relief roof
泄壓部分(不包括檁條、梁、屋架)由輕質材料構成，當建筑物內部發生事故時，具有泄壓效能，使建筑物主體結構盡可能不受到破壞的屋蓋。
輕型泄壓部分的單位面積重量不應大于0.8kN／m2。
2.0.19 輕質易碎屋蓋 light fragile roof
由輕質易碎材料構成，當建筑物內部發生事故時，不僅具有泄壓效能，且破碎成小塊，減輕對外部影響的屋蓋。
輕質易碎部分的單位面積重量不大于1.5kN／m2。
2.0.20 抗爆間室 blast resistant chamber
具有承受本室內因發生爆炸而產生破壞作用的間室，對間室外的人員、設備以及危險品起到保護作用?？筛鶕?jù)間室內生產或儲存的危險品性質、恢復生產的要求，可承受一次或多次爆炸破壞作用的間室。
2.0.21 抗爆屏院 blast resistant shield yard
當抗爆間室內發生爆炸事故時，為阻止爆炸破片和減弱爆炸沖擊波向泄爆方向擴散而在抗爆間室輕型窗外設置的屏院。
2.0.22 裝甲防護裝置 armor protective device
裝于特定場所或設于單個特定設備或操作崗位的裝置，以防止裝置外的人員、物資或設備受到可能發生的局部火災或爆炸侵害的金屬防護體。
2.0.23 安全出 emergency exit
建筑物內的作業人員能直接疏散到室外安全地帶的門或出口。
2.0.24 生活輔助用室 auxiliary room
指更衣室、盥洗室、浴室、洗衣房、休息室、廁所等。
2.0.25 電氣危險場所 electrical installation in hazardous locations
爆炸或燃燒性物質出現或預期可能出現的數量達到足以要求對電氣設備的結構、安裝和使用采取預防措施的場所。
2.0.26 可燃性粉塵環境 combustible dust atmosphere
在大氣環境條件下，粉塵或纖維狀的可燃性物質與空氣的混合物點燃后，燃燒傳至全部未燃混合物的環境。
2.0.27 爆炸性氣體環境 explosive gas atmosphere
在大氣環境條件下，氣體或蒸氣可燃性物質與空氣的混合物點燃后，燃燒傳至全部未燃混合物的環境。
2.0.28 直接接地 direct-earthing
將金屬設備或金屬構件與接地系統直接用導體進行可靠連接。
2.0.29 間接接地 indirect-earthing
將人體、金屬設備等通過防靜電材料或防靜電制品與接地系統進行可靠連接。
2.0.30 防靜電材料 anti-electrostatic material
通過在聚合物內添加導電性物質(炭黑、金屬粉等)、抗靜電劑等，以降低電阻率，增加電荷泄漏能力的材料統稱為防靜電材料。
2.0.31 防靜電制品 anti-electrostatic ware
由防靜電材料制成，具有固體形狀，電阻值在5×104Ω～1×108Ω范圍內的物品。
2.0.32 靜電非導體 static non-conductor
體電阻率值大于或等于1.0×1010Ω·m的物體或表面電阻率大于或等于1.0×1011Ω的物體。
2.0.33 允許最高表面溫度 maximum permissible surface temperature
為了避免粉塵點燃，允許電氣設備在運行中達到的最高表面溫度。
2.0.34 獨立變電所 independent electrical substation
變電所為獨立的建筑物。
2.0.35 防靜電地面 anti-electrostatic floor
能有效地泄漏或消散靜電荷，防止靜電荷積累的地面。
2.0.36 靜電泄漏電阻 electrostatically leakage resistance
物體的被測點與大地之間的總電阻。
2.0.37 防火墻 fire wall
指能夠截斷火焰及火星傳播且在一定時間內能起到隔絕溫度傳播的不燃燒體材料制成的實心砌體，耐火極限不小于3h。防火墻上不應開設門、窗和洞口。
3 建筑物危險等級和計算藥量
4 工程規劃和外部最小允許距離
5 總平面布置和內部最小允許距離
6 工藝與布置
6.0.1 煙花爆竹的生產工藝宜采用機械化、自動化、自動監控等可靠的先進技術。對有燃燒、爆炸危險的作業宜采取隔離操作，并應堅持減少廠房內存藥量和作業人員的原則，做到小型、分散。
6.0.2 煙花爆竹生產應按產品類型設置生產線，生產工序的設置應符合產品生產工藝流程要求，各危險性建筑物或各生產工序的生產能力應相互匹配。
6.0.3 有燃燒、爆炸危險的作業場所使用的設備、儀器、工器具應滿足使用環境的安全要求。
6.0.4 有易燃易爆粉塵散落的工作場所應設置清洗設施，并應有充足的清洗用水。
6.0.5 在危險品生產區內，危險品生產廠房允許最大存藥量應符合現行國家標準《煙花爆竹勞動安全技術規程》GB 11652的有關規定；危險品中轉庫最大存藥量不應超過兩天生產需要量，且單庫不應超過本規范第7.1.2條的規定；臨時存藥間或臨時存藥洞的最大存藥量不應超過單人半天的生產需要量，且不應超過10kg。
6.0.6 1.1級、1.3級廠房和庫房(倉庫)應為單層建筑，其平面宜為矩形。
6.0.7 1.1級廠房應單機單棟或單人單棟獨立設置，當采取抗爆間室、隔離操作時可以聯建。引火線制造廠房應單間單機布置，每棟廠房聯建間數不超過4間。
6.0.8 1.3級廠房設置應符合下列規定：
1 工作間聯建時應采用密實砌體墻隔開，且聯建間數不應超過6間，當廠房建筑耐火等級為三級時，聯建間數不應超過4間。
2 機械插引廠房工作間聯建間數不應超過4間，且每個工作間應為單人、單機布置。
3 原料稱量、氧化劑的粉碎和篩選、可燃物的粉碎和篩選，應獨立設置廠房。
6.0.9 不同危險等級的中轉庫應獨立設置，且不得和生產廠房聯建。
6.0.10 有固定作業人員的非危險品生產廠房不得和危險品生產廠房聯建。
6.0.11 1.1級廠房內不應設置除更衣室外的輔助用室，1.3級廠房內可設置生產輔助用室(如工器具室等)。
6.0.12 危險品生產廠房內設置臨時存藥間或在廠房附近設置臨時存藥洞時，臨時存藥間與操作間應采用鋼筋混凝土墻或不小于370mm的密實砌體墻隔開，臨時存藥洞的設置應符合本規范第5.2.10條和第8.1.6條的規定。
6.0.13 危險品生產廠房內的工藝布置應便于作業人員操作、維修以及發生事故時迅速疏散。
6.0.14 對危險品進行直接加工的崗位宜設置防護裝甲、防護板或采取人機隔離、遠距離操作。對于作業人員與藥物直接接觸的混藥、造粒、裝藥等工序應設置防護隔離罩、隔離板或其他個體防護裝置。對有升空進射危險的生產崗位宜設置防進射措施。
6.0.15 1.1級廠房的人均使用面積不宜少于9.0m2，1.3級廠房的人均使用面積不宜少于4.5m2。
6.0.16 有升空進射危險的生產廠房與相鄰廠房的門、窗不宜正對設置。若正對設置時，在門、窗前不大于3.0m處應設置攔截裝置，攔截裝置的寬度應大于門窗寬0.5m(每側)，高度應超出門窗高1.5m，高出的1.5m應斜向本建筑物，傾斜角度30°～45°。
6.0.17 煙花爆竹成品、有藥半成品和藥劑的干燥，宜采用熱水、低壓蒸汽或利用日光干燥，嚴禁采用明火烘干。干燥場所應符合下列規定：
1 干燥廠房內應設置排濕裝置、感溫報警裝置及通風涼藥設施。
2 熱水、低壓蒸汽干燥廠房內的溫度應符合現行國家標準《煙花爆竹勞動安全技術規程》GB 11652的有關規定。
3 熱風干燥廠房可對沒有裸露藥劑的成品、半成品及無藥半成品進行干燥；當對藥劑和帶裸露藥劑的半成品采用熱風干燥時，應有防止藥物產生揚塵的措施。烘干溫度應符合現行國家標準《煙花爆竹勞動安全技術規程》GB 11652的有關規定。
4 日光干燥應在專門的曬場進行，曬場場地要求平整。危險品曬場周圍應設置防護堤，防護堤頂面應高出產品面1m。
6.0.18 曬場宜設置涼藥間或涼藥廠房。當有可靠的防雨和防濺措施時，可不設涼藥廠房。
6.0.19 運輸危險品的廊道應采用敞開式或半敞開式，不宜與危險品生產廠房直接相連。
6.0.20 產品陳列室應陳列產品模型，不應陳列危險品。陳列實物時應單獨建設陳列場所，并應滿足本規范中的有關條款規定。
7 危險品儲存和運輸
8 建筑結構
9 消 防
9.0.1 煙花爆竹生產項目和經營批發倉庫必須設置消防給水設施。消防給水可采用消火栓、手抬機動消防泵等不同形式的給水系統。
9.0.2 消防給水的水源必須充足可靠。當利用天然水源時，在枯水期應有可靠的取水設施；當水源來自市政給水管網而廠區內無消防蓄水設施時，消防給水管網應設計成環狀，并有兩條輸水干管接自市政給水管網；當采用自備水源井時，應設置消防蓄水設施。
9.0.3 當廠區內設置蓄水池或有天然河、湖、池塘可利用時，應設有固定式消防泵或手抬機動消防泵。消防泵宜設有備用泵。
9.0.4 危險品生產廠房和中轉庫的室外消防用水量，應按現行國家標準《建筑設計防火規范》GB 50016中甲類建筑物的規定執行。
當單個建筑物的體積均不超過300m3時，室外消防用水量可按10L／s計算，消防延續時間可按2h計算。
9.0.5 1.3級廠房宜設室內消火栓系統，室內消火栓系統的設置應符合現行國家標準《建筑設計防火規范》GB 50016中對甲類建筑物的規定。
9.0.6 易發生燃燒事故的工作間宜設置雨淋滅火系統，并應符合下列規定：
1 存藥量大于1kg且為單人作業的工作間內，宜在工作臺上方設置手動控制的雨淋滅火系統或翻斗水箱等相應滅火設施。
翻斗水箱容積應根據工作臺面積，按16L／m2計算確定。
2 作業人員少于6人，建筑面積大于9m2且小于60m2的工作間內，宜設置手動控制的雨淋滅火系統，消防延續時間按30min計算。
3 雨淋滅火系統的噴水強度不宜低于16L／(min·m2)，最不利點的噴頭壓力不宜低于0.05MPa。
9.0.7 對產品或原料與水接觸能引起燃燒、爆炸或助長火勢蔓延的廠房，不應設置以水為滅火劑的消防設施，應根據產品和原料的特性選擇滅火劑和消防設施。
9.0.8 危險品總倉庫區根據當?shù)叵拦┧畻l件，可設消防蓄水池、高位水池、室外消火栓或利用天然河、塘。室外消防用水量應按現行國家標準《建筑設計防火規范》GB 50016中甲類倉庫的規定執行，消防延續時間按3h計算。供消防車或手抬機動消防泵取水的消防蓄水池的保護半徑不應大于150m。
9.0.9 消防儲備水應有平時不被動用的措施。使用后的補給恢復時間不宜超過48h。
9.0.10 煙花爆竹生產項目和經營批發倉庫宜按現行國家標準《建筑滅火器配置設計規范》GB 50140的有關規定配置滅火器。
10 廢水處理
10.0.1 煙花爆竹生產項目的廢水排放設計，應遵循清污分流、少排或不排出廢水的原則。有害廢水應采取必要的治理措施，并應達到國家現行有關排放標準的規定后排放。
10.0.2 有易燃易爆粉塵散落的工作間宜用水沖洗，并應設排水溝。排水溝的設計應符合國家現行有關標準的規定。
10.0.3 含藥廢水宜用管道集中收集。集中收集的含藥廢水宜先經污水池沉淀或過濾，再集中處理排放，沉淀及過濾的沉渣應定期挖出銷毀。污水沉淀或過濾池的設計應符合國家現行有關標準的規定。
11 采暖通風與空氣調節
12 危險場所的電氣
附錄A 防護屏障的防護范圍

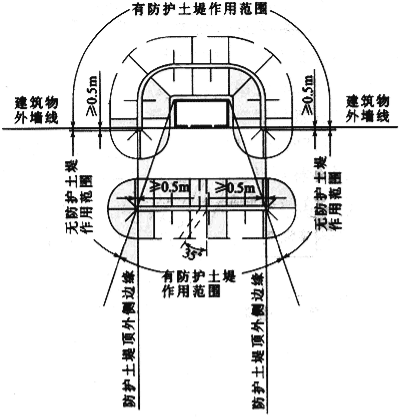

A.0.1 防護屏障的防護范圍見圖A.0.1。
圖A.0.1 防護屏障的防護范圍

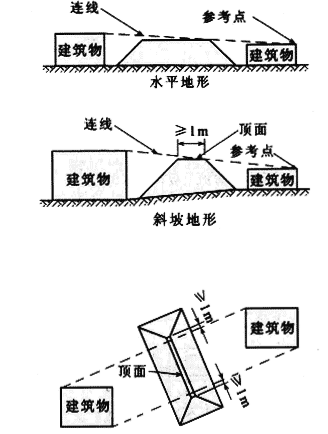

A.0.2 “一字防護土擋墻”防護屏障的防護要求見圖A.0.2。
圖A.0.2 ”一字防土擋墻“防護屏障的防護要求
