（免費下載）GB 51092-2015 制漿造紙廠設計規范
1 總 則
1.0.1 為了在制漿造紙廠設計中，貫徹執行國家有關法律、法規、方針、政策，合理利用資源，節約能源、保護環境、節省工程投資、縮短工程建設周期，做到技術先進、經濟合理、清潔生產、運行安全可靠，制定本規范。
1.0.2 本規范適用于新建、改建、擴建、技術改造，采用木材、非木材、廢紙為原料的制漿造紙廠的工程設計。
1.0.3 制漿造紙廠的設計除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 植物纖維原料 plant fiber material
用于制漿造紙生產的速生豐產林木、工業和農產品剩余物中的木質部纖維。
2.0.2 廢紙漿 waste paper pulp
廢紙經過工業化處理，用于造紙生產的紙漿。
2.0.3 制漿 pulping
植物纖維原料分離出纖維成為紙漿的過程。
2.0.4 備料 raw material preparation
將制漿原料去除雜質并切成一定規格料片的生產過程。
2.0.5 堿法制漿 alkaline pulping
一種應用堿性溶液蒸煮植物纖維原料的化學制漿方法。
2.0.6 硫酸鹽制漿 kraft pulping
氫氧化鈉(NaOH)與一定比例的硫化鈉(Na2S)為制漿化學品，在化學品回收過程中補充硫酸鈉(Na2SO4)，以平衡制漿化學品中OH-和HS-離子有效成分的生產紙漿的過程。
2.0.7 蒸煮 digesting
在一定的壓力、溫度條件下，制漿化學品將植物纖維中的木素溶解并與纖維分離的過程。
2.0.8 氧脫木素 oxygen delignification
在堿性、一定的壓力和溫度條件下，用氧去除蒸煮后纖維原料中殘余木素的生產過程。
2.0.9 洗滌 washing
經過多段串聯將溶解于制漿藥液中的木素等有機物與纖維分離以取得潔凈漿料的生產過程。
2.0.10 黑液 black liquor
從硫酸鹽或堿法制漿纖維中分離出的制漿藥液，內含木素等有機物的液體。
2.0.11 篩選 screening
用篩縫間隙或圓孔直徑的大小將紙漿纖維與纖維束和其他雜質分離的生產過程。
2.0.12 凈化 cleaning
將造紙纖維與其比重不同的雜質分離的過程。
2.0.13 無元素氯漂白 elemental chlorine free(ECF)bleaching
用二氧化氯(ClO2)取代氯氣和次氯酸鹽作為漂白劑的漂白。
2.0.14 全無氯漂白 total chlorine free(TCF)bleaching
使用完全沒有含氯元素漂白劑的漂白。
2.0.15 堿回收 alkaline recovery
將提取出的蒸煮廢液通過一定的工序轉化為制漿所用的堿并回收能源的過程。
2.0.16 多效蒸發 multi-effect evaporation
將幾個蒸發器串聯運行的蒸發操作過程。
2.0.17 堿回收爐 alkaline recovery boiler
利用濃黑液中的有機物燃燒，并將黑液中的無機物通過燃燒生成的熔融物回用的特種鍋爐。
2.0.18 綠液 green liquor
用稀白液或清水溶解堿回收爐燃燒產生熔融物的溶液，呈綠色。
2.0.19 苛化 recausticizing
含有效成分Ca(OH)2的石灰溶液與澄清后的綠液反應，將其中的Na2CO3轉化為NaOH的過程。
2.0.20 白液 white liquor
苛化反應后生成的溶液。
2.0.21 白泥 lime mud
苛化反應后生成并經沉淀過濾后形成的灰白色膏狀物體。
2.0.22 脫墨 deinking
用一定量的脫墨劑以浮選或洗滌的方式將廢紙漿中的油墨與造紙纖維分離的生產過程。
2.0.23 熱分散 thermal dispersion
在一定溫度下，以高剪切力作用于廢紙纖維，使之分散，并使油墨、蠟、膠黏物等細化和剝離的生產過程。
2.0.24 漿料準備 stock preparation
在我國通常稱為打漿工段，是紙和紙板抄造前纖維原料前處理的生產過程。含打漿、配漿、損紙?zhí)幚淼裙ば颉?br/>
2.0.25 打漿 beating
用盤磨、錐形精漿機等設備將造紙纖維切斷、纖維兩端分絲帚化的生產過程。
2.0.26 白水 white water
產生于制漿造紙生產過程、含有少量纖維的生產過程用水。
2.0.27 白水回收 white water recovery
用過濾、氣浮、沉淀等方式將纖維與水分離并將纖維和澄清的白水回用于生產的過程。
2.0.28 配漿 stock blend
將適用于所生產產品的各種漿料、損紙及紙內施膠劑等濕部化學品均勻混合的生產過程。
2.0.29 濕部 wet end
指造紙機的烘干裝置之前的網部和壓榨部。
2.0.30 干部 dry end
指造紙機從進入烘干裝置之后到壓光機之間的部分，通常含若干組前烘缸、表面施膠、機內涂布、后烘干部等部分。
2.0.31 流漿箱 head box
利用流體力學的原理將漿料中的單根纖維懸浮在白水之中并將之均勻分布在紙頁成型網上的裝置。
2.0.32 流送系統 approach system
將造紙漿料稀釋、除渣、除氣、篩選并流經，經過計算和特定布置的管道送入流漿箱系統。也被稱為短循環(short circulation)。
2.0.33 損紙 broke
濕部、干部、完成及紙加工過程中斷紙及切邊產生的紙。
2.0.34 紙幅寬度 web width
造紙機卷紙機處的紙或紙板的寬度。
2.0.35 凈紙寬 net web width
經過復卷機裁切左右兩邊紙邊后，紙幅的寬度。
2.0.36 左(右)手機 left(right)hand machine
面對設備中物料運行的方向，傳動在左(右)側，稱之為左(右)手機。
2.0.37 涂布顏料 pigment
用于紙頁表面涂布的顏料。
2.0.38 涂料 coating color
涂于紙或紙板表面，由顏料、膠黏劑及其他添加劑組成的涂布劑。
2.0.39 完成 finishing
指對紙和紙板壓光、卷取、復卷或平板切紙、包裝、入庫等工序的統稱。
3 工 藝
4 廠址與總體規劃
5 熱能動力
6 總平面與運輸
7 電氣系統
8 自控儀表
9 建 筑
10 結 構
11 給水排水
12 采暖通風與空氣調節
13 清潔生產、節能減排和環境保護
14 職業安全衛生
附錄A 制漿造紙廠所用的水、電、蒸汽和壓縮空氣的質量標準和技術參數要求
A.0.1 水質要求可符合表A.0.1的規定，供水管網壓力宜為0.25MPa～0.5MPa。

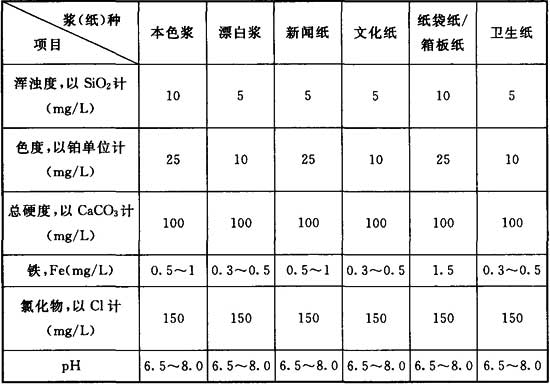

表A.0.1 用水質量要求
注：特種紙水質要求根據產品特性確定。
A.0.2 供電要求宜符合下列要求：
1 35kV及以上供電，電壓波動宜為額定電壓的±5％。
2 10kV及以下高壓供電和低壓供電，電壓波動宜為額定電壓的±7％。
3 低壓照明用戶供電，電壓波動宜為額定電壓的±510％。
A.0.3 蒸汽宜為飽和蒸汽，當為過熱蒸汽時，應設置減溫器；蒸汽壓力應滿足生產使用的要求。
A.0.4 壓縮空氣質量應符合下列規定：
1 工藝用壓縮空氣應符合下列規定：
1)壓力(絕壓)應為0.5MPa～0.7MPa；
2)壓力露點應不大于3℃；
3)含油量應小于25mg／m3；
4)含塵量應小于10mg／m3，含塵粒不應大于40μm。
2 儀表用氣質量應符合現行國家標準《工業自動化儀表用氣源壓力范圍和質量》GB／T 4830的有關規定。
附錄B 工藝管道不同介質的流速表
B.0.1 管內流體常用流速宜符合表B.0.1的規定。

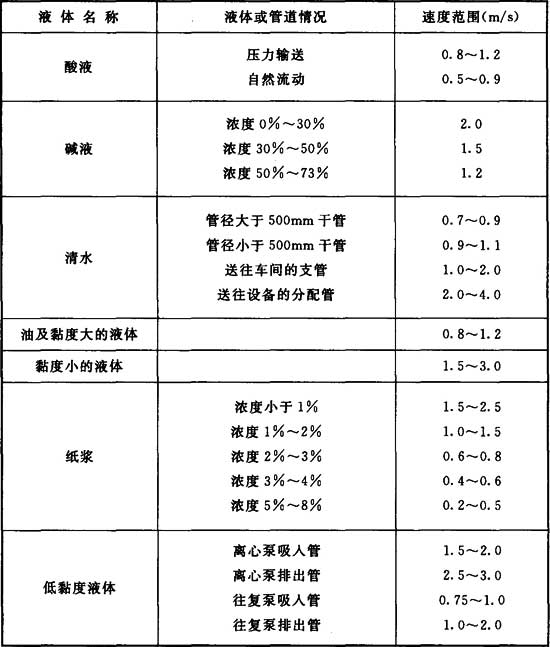

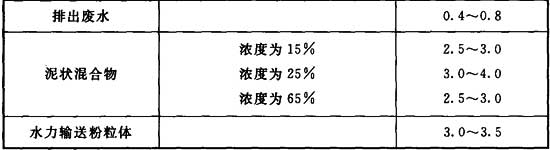

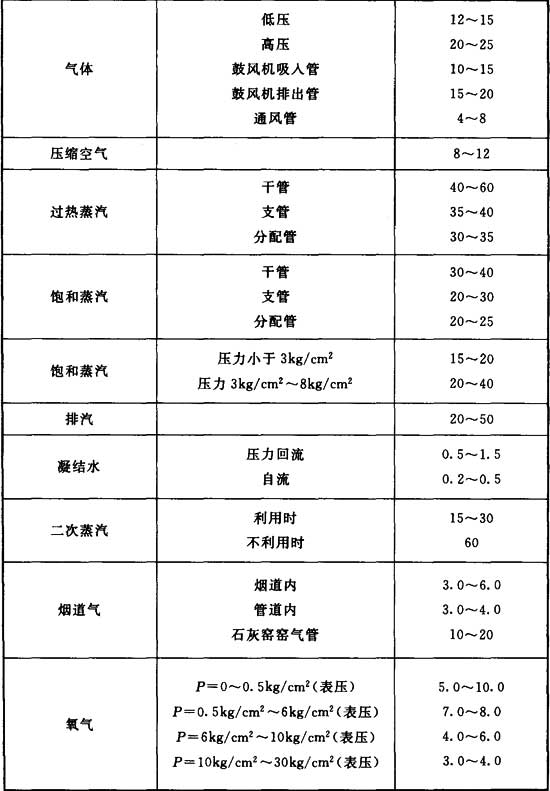

表B.0.1 管內流體常用流速表
B.0.2 漿料流速宜符合表B.0.2的規定。

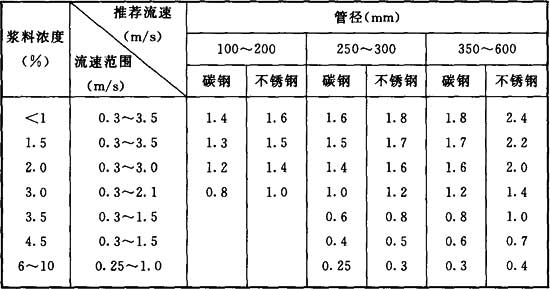

表B.0.2 漿料流速參考表
注：管徑還可通過查圖法進行選擇。同計算法一樣，所查取的管徑應符合管徑系列，并應選擇距查出的管徑值最接近的數值略大些的管徑。
附錄C 制漿造紙廠主要建筑物火災危險性分類表
附錄C 制漿造紙廠主要建筑物火災危險性分類表

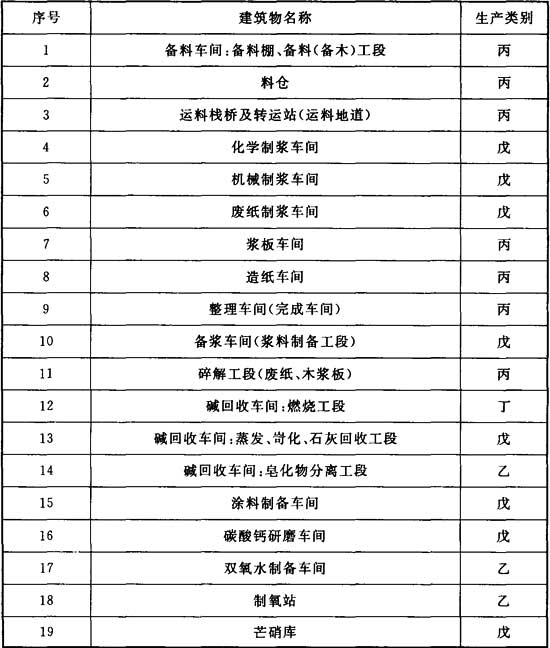

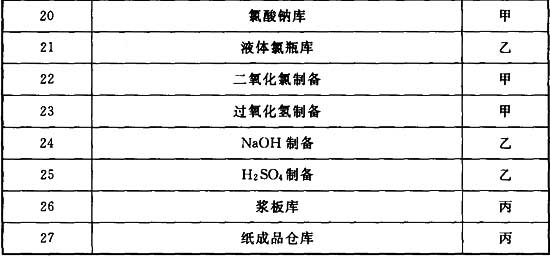

表C 制漿造紙廠主要建筑物火災危險性分類表
附錄D 主要車間樓板安裝檢修等效荷載

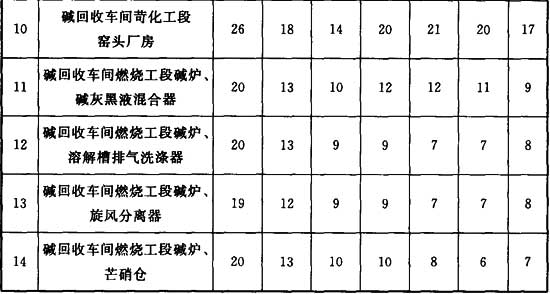

D.0.1 制漿車間、堿回收車間梁板安裝檢修等效荷載應符合表D.0.1的規定：

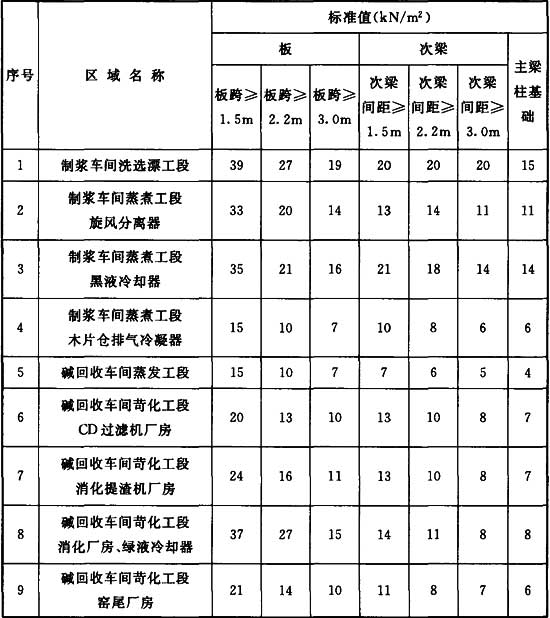

表D.0.1 制漿車間、堿回收車間梁板安裝檢修等效荷載
D.0.2 造紙車間樓面安裝、檢修均布活荷載應符合表D.0.2的規定：

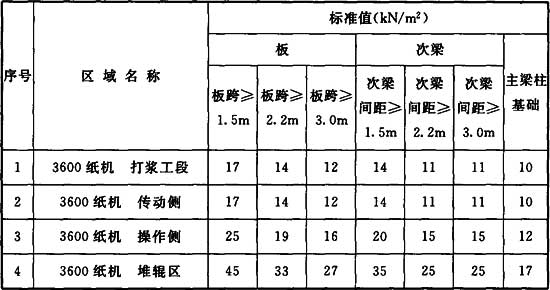

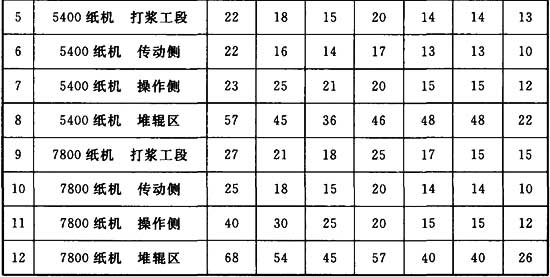

表D.0.2 造紙車間樓面安裝、檢修均布活荷載
附錄E 制漿造紙廠各生產車間和工作場所設計照明系統的照度標準值
附錄E 制漿造紙廠各生產車間和工作場所設計照明系統的照度標準值

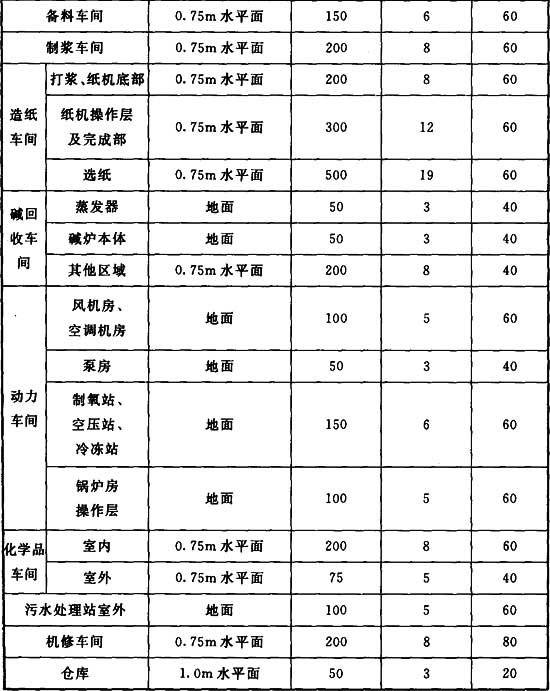

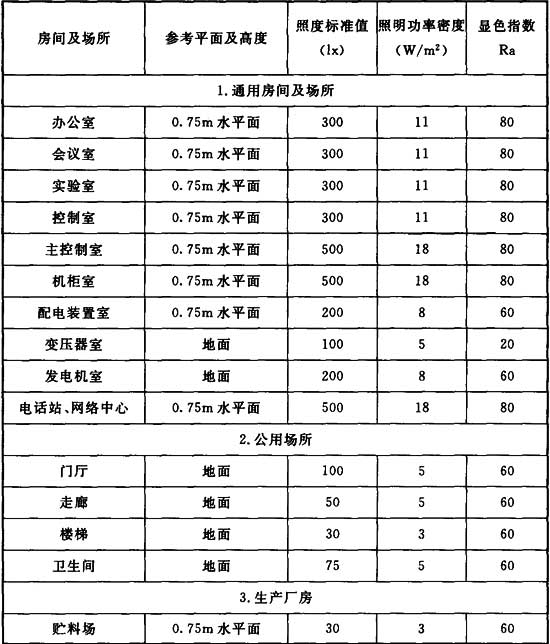

表E 制漿造紙廠各生產車間和工作場所設計照明系統的照度標準值
附錄F 制漿造紙廠用電設備需要系數(KX)及功率因數(COS)
附錄F 制漿造紙廠用電設備需要系數(Kx)及功率因數(cos
)

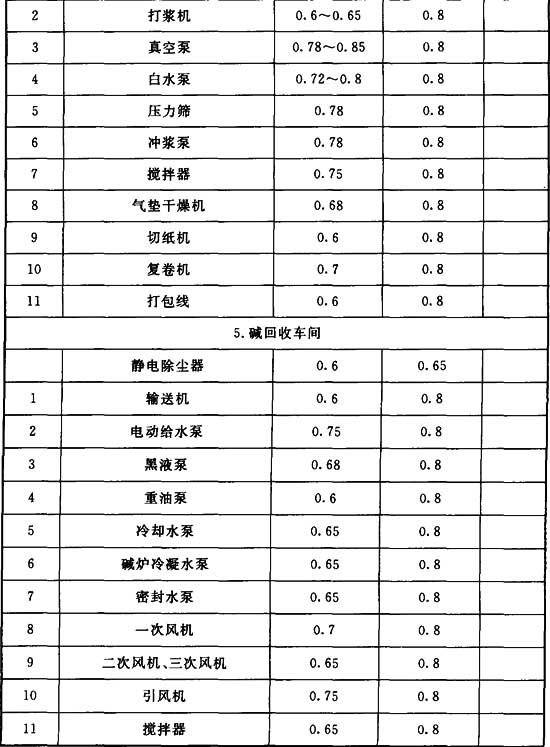

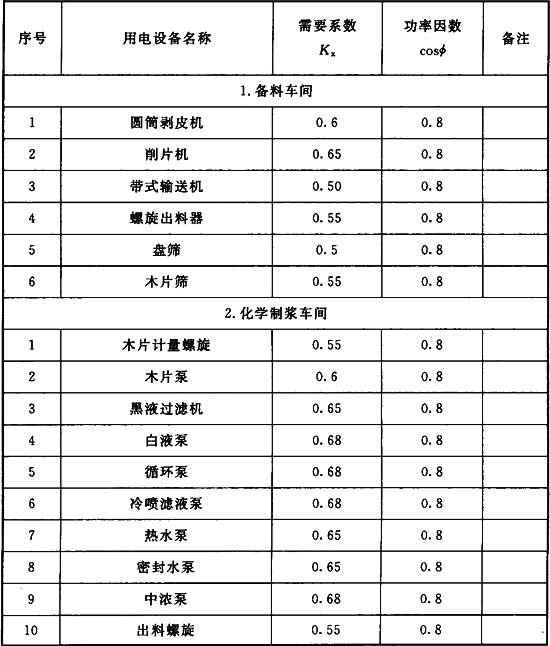

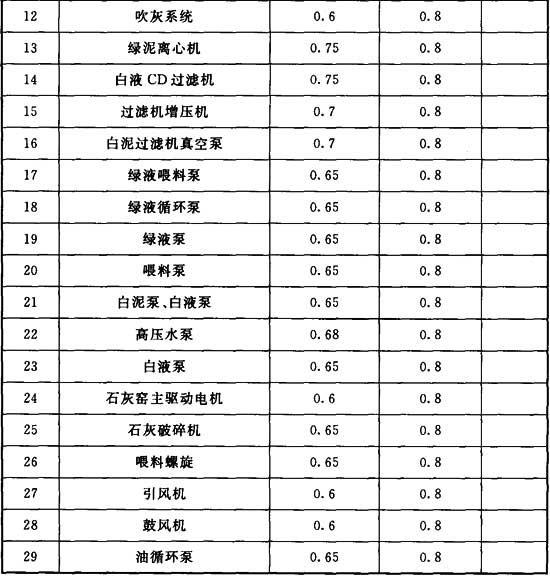

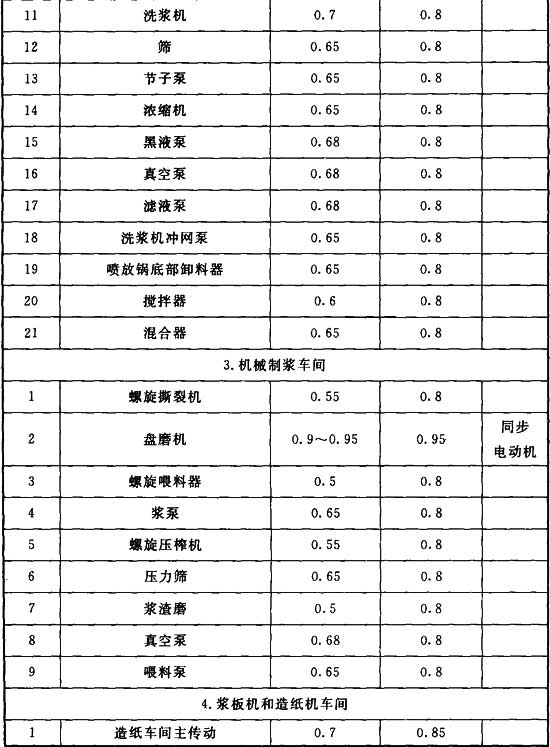

表F 制漿造紙廠用電設備需要系數(Kx)及功率因數(cos
)
注：當設備配置變頻電動機時，功率因數宜取0.92～0.95。
