（免費下載）GB 50026-2007 工程測量規范
1 總 則
1.0.1 為了統一工程測量的技術要求，做到技術先進、經濟合理，使工程測量產品滿足質量可靠、安全適用的原則，制定本規范。
1.0.2 本規范適用于工程建設領域的通用性測量工作。
1.0.3 本規范以中誤差作為衡量測繪精度的標準，并以二倍中誤差作為極限誤差。對于精度要求較高的工程，可按附錄A的方法評定觀測精度。
注：本規范條文中的中誤差、閉合差、限差及較差，除特別標明外，通常采用省略止負號表示。
1.0.4 工程測量作業所使用的儀器和相關設備，應做到及時檢查校正，加強維護保養、定期檢修。
1.0.5 對工程中所引用的測量成果資料，應進行檢核。
1.0.6 各類工程的測量工作，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
A——GPS接收機標稱的固定誤差；
a一一電磁波測距儀器標稱的固定誤差；
B——GPS接收機標稱的比例誤差系數、隧道開挖面寬度；
b一一電磁波測距儀器標稱的比例誤差系數；
C一一照準差；
D一一電磁波測距邊長度、GPS-RTK參考站到檢查點的距離、送變電線路檔距；
Dg——測距邊在高斯投影面上的長度；
DH——測區平均高程面上的測距邊長度；
Dp——測線的水平距離；
Do——?dú)w算到參考橢球面上的測距邊長度；
d——GPS網相鄰點間的距離、灌注樁的樁徑；
DS05、DS1、DS3一一水準儀型號；
sβ——方位角閉合差；
H一一水深、建(構)筑物的高度、安裝測量管道垂直部分長度、橋梁索塔高度、隧道埋深；
Hm——測距邊兩端點的平均高程；
Hp——測區的平均高程；
h一一高差、建筑施工的沉井高度、地下管線的埋深、隧道高度；
hd——基本等高距；
hm一一測區大地水準面高出參考橢球面的高差；
i一一水準儀視準軸與水準管軸的夾角；
K一一大氣折光系數；
L一一水準測段或路線長度、天車或起重機軌道長度、橋的總長、橋的跨徑、隧道兩開挖洞口間長度、監測體或監測斷面距隧道開挖工作面的前后距離；
ι一一測點至線路中樁的水平距離、橋梁所跨越的江(河流、峽谷)的寬度；
M一一測圖比例尺分母、中誤差；
M△——高差全中誤差；
M△一一高差偶然中誤差；
M一一中誤差；
mD——測距中誤差；
mH——地下管線重復探查的平面位置中誤差；
mV——地下管線重復探查的埋深中誤差；
mα一一方位角中誤差；
mβ一一測角中誤差；
N一一附合路線或閉合環的個數；
n一一測站數、測段數、邊數、基線數、三角形個數、建筑物結構的跨數；
P一一測量的權；
R一一地球平均曲率半徑；
RA——參考橢球體在測距邊方向法截弧的曲率半徑；
Rm——測距邊中點處在參考橢球面上的平均曲率半徑；
S一一邊長、斜距、兩相鄰細部點間的距離、轉點樁至中樁的距離；
T一一邊長相對中誤差分母；
W一一閉合差；
wf、wg、wz一一坐標分量閉合差；
wf、Wg、wj、wb一一分別為方位角條件、固定角條件、角-極條件、邊(基線)條件自由項的限差；
ym——測距邊兩端點橫坐標的平均值；α一一垂直角、地面傾角、比例系數；δh一一對向觀測的高差較差；δ1、2——測站點1向照準點2觀測方向的方向改化值；△一一測段往返高差不符值；△d一一長度較差；△H一一復查點位與原點位的埋深較差；△S一一復查點位與原點位間的平面位置偏差；△a一一補償式自動安平水準儀的補償誤差；μ——單位權中誤差；σ一一基線長度中誤差、度盤和測微器位置變換值。
3 平面控制測量
4 高程控制測量
5 地形測量
6 線路測量
7 地下管線測量
8 施工測量
9 竣工總圖的編繪與實測
10 變形監測
附錄A 精度要求較高工程的中誤差評定方法
A.0.1 對于精度要求較高的工程，且多余觀測數小于20時，可按本附錄的方法評定觀測精度。
A.0.2 評定對象的中誤差，應按(A.0.2)式計算：
式中 σ——評定對象的中誤差(母體中誤差估值)；
KM——觀測中誤差修正系數；
m——由觀測數據計算的中誤差(子樣中誤差)。
A.0.3 評定對象的中誤差值，應滿足(A.0.3)式要求：
式中 σ0——本規范規定的評定對象的中誤差值。
A.0.4 觀測中誤差修正系數，應根據多余觀測個數n按表A.0.4選取。

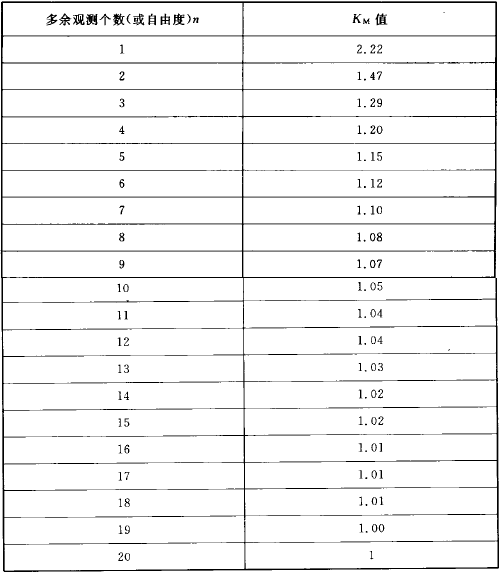

表A.0.4 觀測中誤差修正系數表
附錄B 平面控制點標志及標石的埋設規格
附錄C 方向觀測法度盤和測微器位量變換計算公式
C.0.1 光學經緯儀、編碼式測角法和增量式測角法全站儀(或電子經緯儀)在進行方向法多測回觀測時，應配置度盤。
C.0.2 采用動態式測角系統的全站儀或電子經緯儀不需進行度盤配置。
C.0.3 度盤和測微器位置變換計算公式：
式中 σ——度盤和測微器位置變換值(°＇＂)；
m——測回數；
j——測回序號；
i——度盤最小間隔分劃值(光學經緯儀的1"級為4＇'，2"級為10＇)；
ω——測微盤分格數(值)(光學經緯儀的1"級為60格；2"級為600")。
注：由于全站儀(電子經緯儀)沒有單獨的測微器.且不同廠家和不同型號的全站儀(電子經緯儀)度盤的分劃格值、細分技術和細分?jǐn)?shù)不同，故不做測微器配置的嚴格規定，對于普通工程測量項目，只要求按度數均勻配置度盤。有特殊要求的高精度項目，可根據儀器商所提供的儀器的技術參數按公式(C.0.3)進行配置，并事先編制度盤配置表。
C.0.4 根據公式(C.0.3)，1"級光學經緯儀方向觀測法度盤配置，應符合表C.0.4-1的要求；2"級光學經緯儀方向觀測法度盤配置，應符合表C.0.4-2的要求。

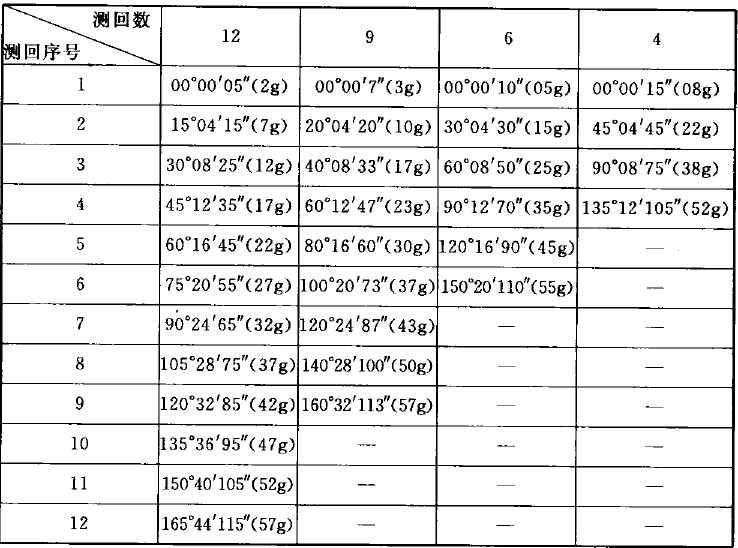

表C.0.4-1 1"級光學經緯儀方向觀測度盤配置表

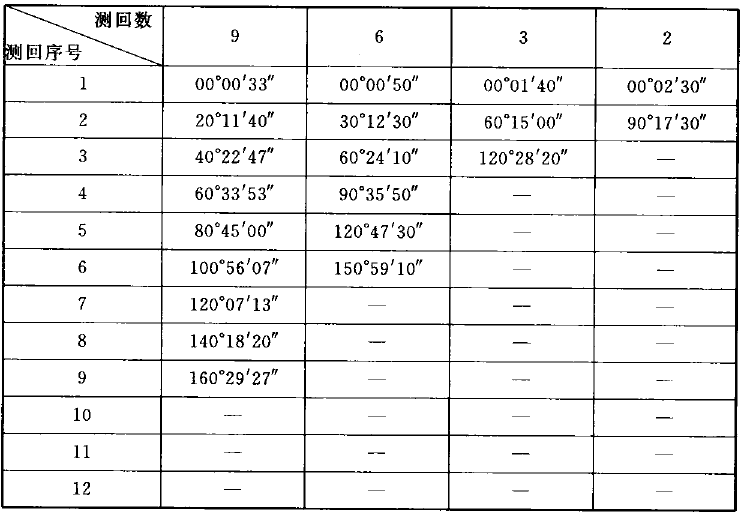

表C.0.4-2 2"級光學經緯儀方向觀測度盤配置表
附錄D 高程控制點標志及標石的埋設規格
附錄E 建筑方格網點標石規格及埋設

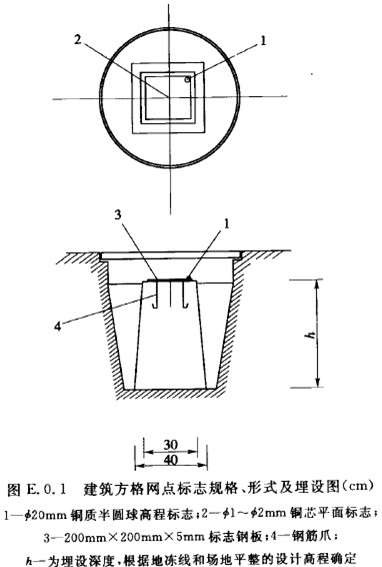

E.0.1 建筑方格網點標石形式、規格及埋設應符合圖E.0.1的規定，標石頂面宜低于地面20～40cm，并砌筑井筒加蓋保護。
E.0.2 方格網點平面標志采用鑲嵌銅芯表示，銅芯直徑應為1～2mm。
附錄F 建(構)筑物主體傾斜率和按差異沉降推算
F.0.1 建(構)筑物主體的傾斜率，應按(F.0.1)式計算。
式中 i——主體的傾斜率；
△D——建(構)筑物頂部觀測點相對于底部觀測點的偏移值；
H——建(構)筑物的高度；
α——傾斜角(°)。
F.0.2 按差異沉降推算主體的傾斜值，應按(F.0.2)式計算。
式中 △D——傾斜值；
△S——基礎兩端點的沉降差；
L——基礎兩端點的水平距離；
H——建(構)筑物的高度。
附錄G 基礎相對傾斜值和基礎撓度計算公式

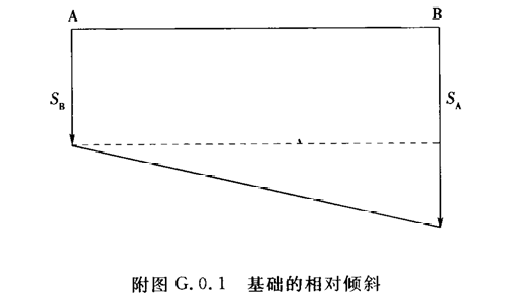

G.0.1 基礎相對傾斜值，應按(G.0.1)式進行計算。
式中 △SAB——基礎相對傾斜值；
SA，SB——傾斜段曲端觀測點A、R的沉降量；
L——A、B間的水平距離。

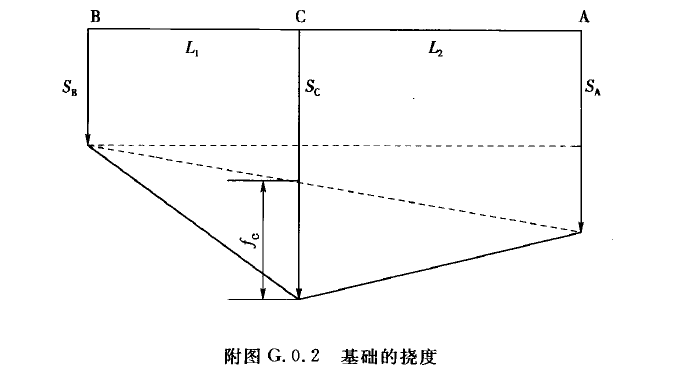

G.0.2 基礎撓度，應按(G.0.2)式計算。
式 fc——基礎撓度；
△SBC一一B、C兩點的沉降差；
△SAB——A、B兩點的沉降差；
L1——R、C兩點間的水平距離；
L2——A、C兩點間的水平距離。
