（免費下載）GB/T 12212-2012 技術制圖 焊縫符號的尺寸、比例及簡化表示法
1 范圍
1 范圍
本標準規定了焊縫畫法的一般要求和焊縫符號的尺寸、比例及簡化表示法。
本標準適用于技術圖樣及有關技術文件。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T324 焊縫符號表示法
GB／T4458.1 機械制圖 圖樣畫法 視圖
GB／T4458.3 機械制圖 軸測圖
GB／T4458.6 機械制圖 圖樣畫法 剖視圖和斷面圖
GB／T4457.4 機械制圖 圖樣畫法 圖線
GB／T14691 技術制圖 字體
GB／T16901.1 技術文件用圖形符號表示規則 第1部分：基本規則
3 基本要求
3 基本要求
在技術圖樣中，一般按GB／T324規定的焊縫符號表示焊縫。也可按GB／T 4458.1、GB／T 4458.3和GB／T 4458.6的規定表示焊縫。
4 圖示法
4.1 概述
繪制焊縫時，可用視圖、剖視圖或斷面圖表示，也可用軸測圖示意地表示。
4.3 剖視圖或斷面圖
在剖視圖或斷面圖上，焊縫的金屬熔焊區通常應涂黑表示，如圖5。若同時需要表示坡口等的形狀時，熔焊區部分亦可按4.2.2的規定繪制，如圖6。
4.4 軸測圖
用軸測圖示意地表示焊縫的畫法，如圖7和圖8。
4.5 局部放大圖

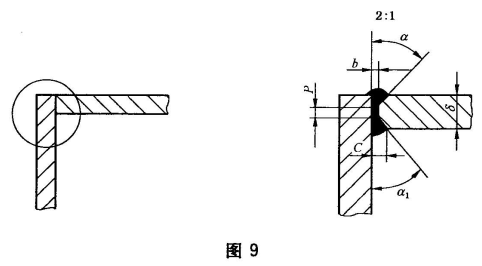

必要時，可將焊縫部位用局部放大圖表示并標注尺寸，如圖9。
4.6 圖示法與標注焊縫符號的關系

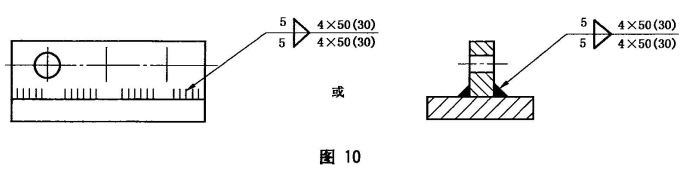

當在圖樣中采用圖示法繪出焊縫時，通常應同時標注焊縫符號，如圖10。
5 焊縫符號的尺寸和比例
6 焊縫符號的簡化標注方法
6.1 焊縫位置的定位尺寸應符合GB／T 324中6.2的規定，簡化標注示例見表7。
6.2 當同一圖樣上全部焊縫所采用的焊接方法完全相同時，焊縫符號尾部表示焊接方法的代號可省略不注，但必須在技術要求或其他技術文件中注明“全部焊縫均采用……焊”等字樣；當大部分焊接方法相同時，也可在技術要求或其他技術文件中注明“除圖樣中注明的焊接方法外，其余焊縫均采用……焊”等字樣。
6.3 在焊縫符號中標注交錯對稱焊縫的尺寸時，允許在基準線上只標注一次，如圖14和表7所示。
6.4 當斷續焊縫、對稱斷續焊縫和交錯斷續焊縫的段數無嚴格要求時，允許省略焊縫段數，如圖15和表7所示。
6.5 在同一圖樣中，當若干條焊縫的坡口尺寸和焊縫符號均相同時，可采用圖16的方法集中標注；當這些焊縫同時在接頭中的位置均相同時，也可采用在焊縫符號的尾部加注相同焊縫數量的方法簡化標注，但其他型式的焊縫，仍需分別標注，如圖17所示。
6.6 當同一圖樣中全部焊縫相同且已用圖示明確表示其位置時，可統一在技術要求中用符號表示或用文字說明，如“全部焊縫為5”；
當部分焊縫隙相同時，也可采用同樣的方法表示，但剩余焊縫應在圖樣中明確標注。
6.7 為了簡化標注方法，或者標注位置受到限制時，可以標注焊縫簡化代號，見圖18。但必須在該圖樣下方或在標題欄附近說明這些簡化代號的意義。當采用簡化代號標注焊縫時，在圖樣下方或標題欄附近的代號和符號應是圖形上所注代號和符號的1.4倍，見圖18。
6.8 在不致引起誤解的情況下，當箭頭線指向焊縫，而非箭頭側又無焊縫要求時，允許省略非箭頭側的基準線(虛線)，如圖19和表7所示。
6.9 當焊縫長度的起始和終止位置明確(已由構件的尺寸等確定)時，允許在焊縫的符號中省略焊縫長度，如圖19所示。

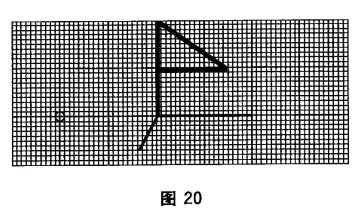

6.10 現場符號允許簡化，如圖20所示。
7 綜合示例
7 綜合示例

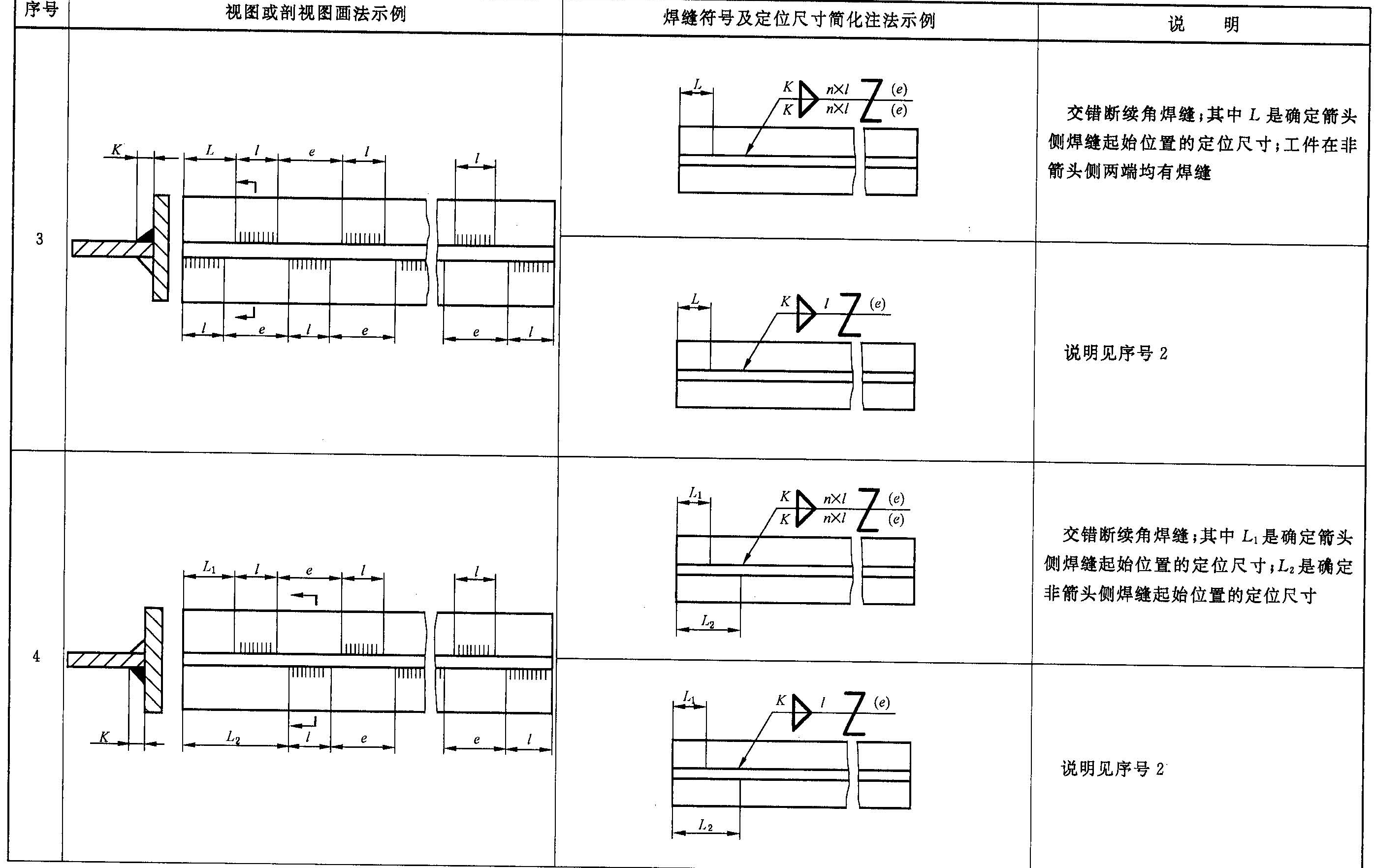

焊縫的視圖、剖視圖畫法和焊縫符號及其焊縫位置的定位尺寸簡化注法示例見表7。
表7

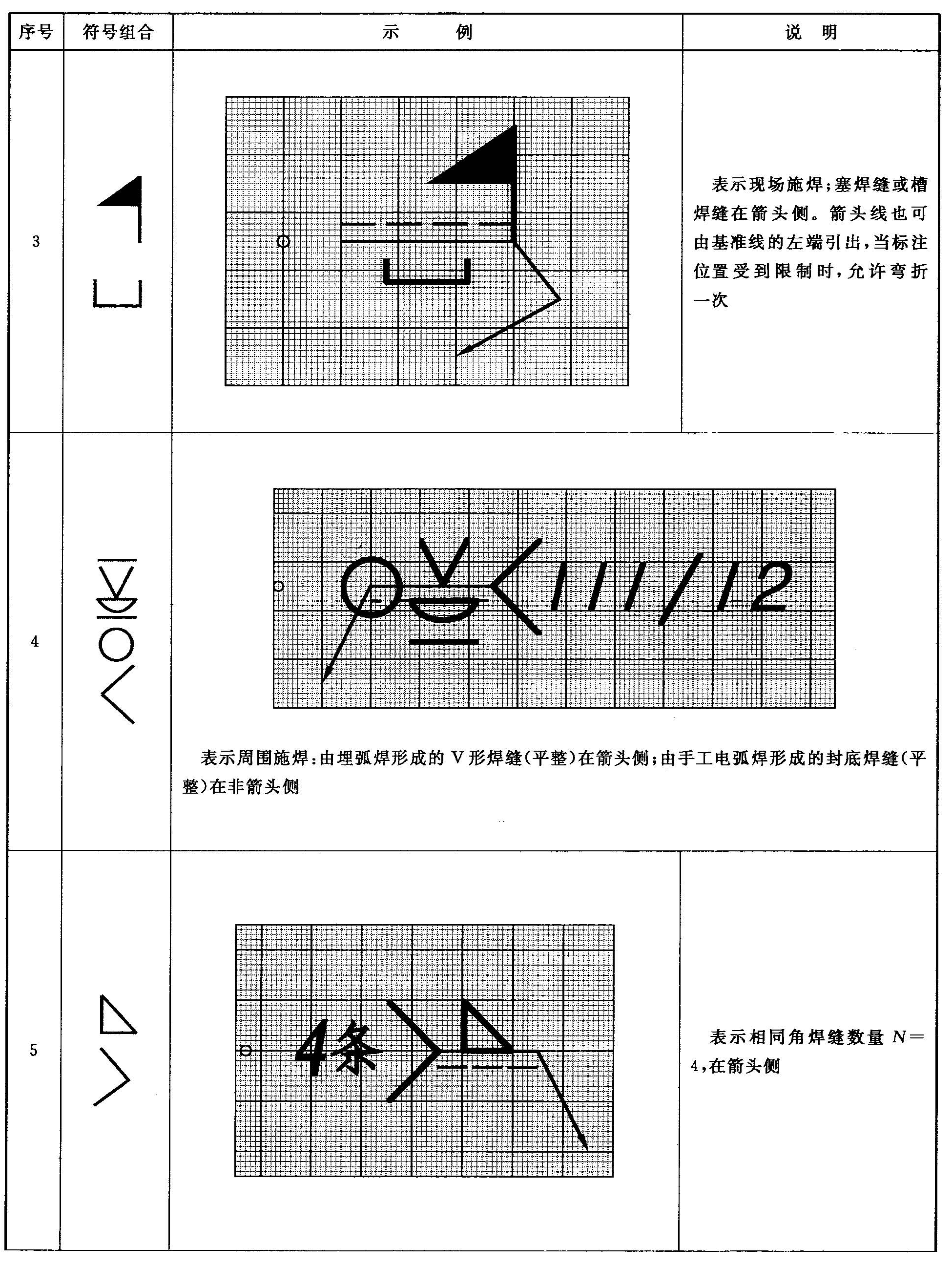

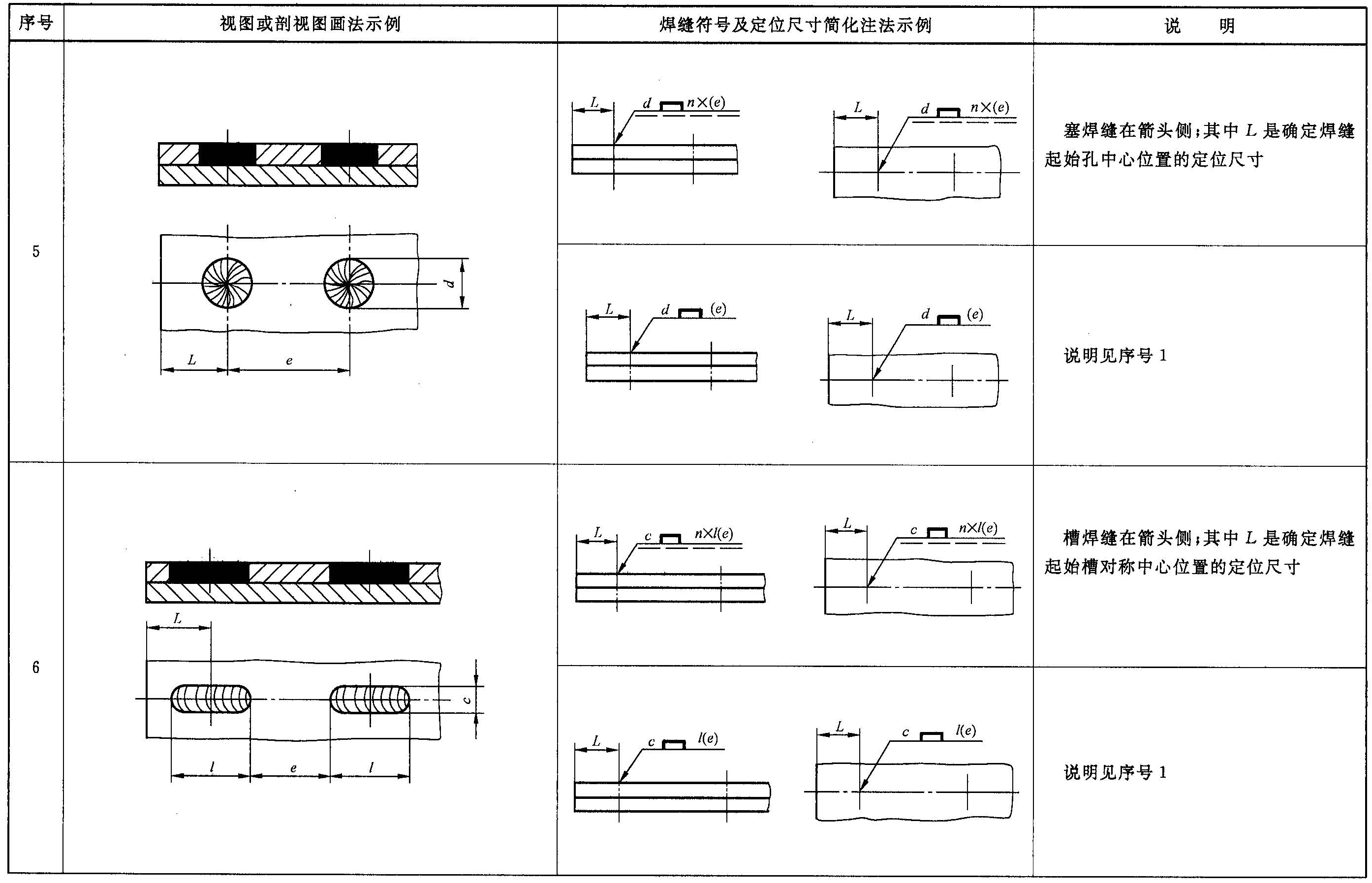

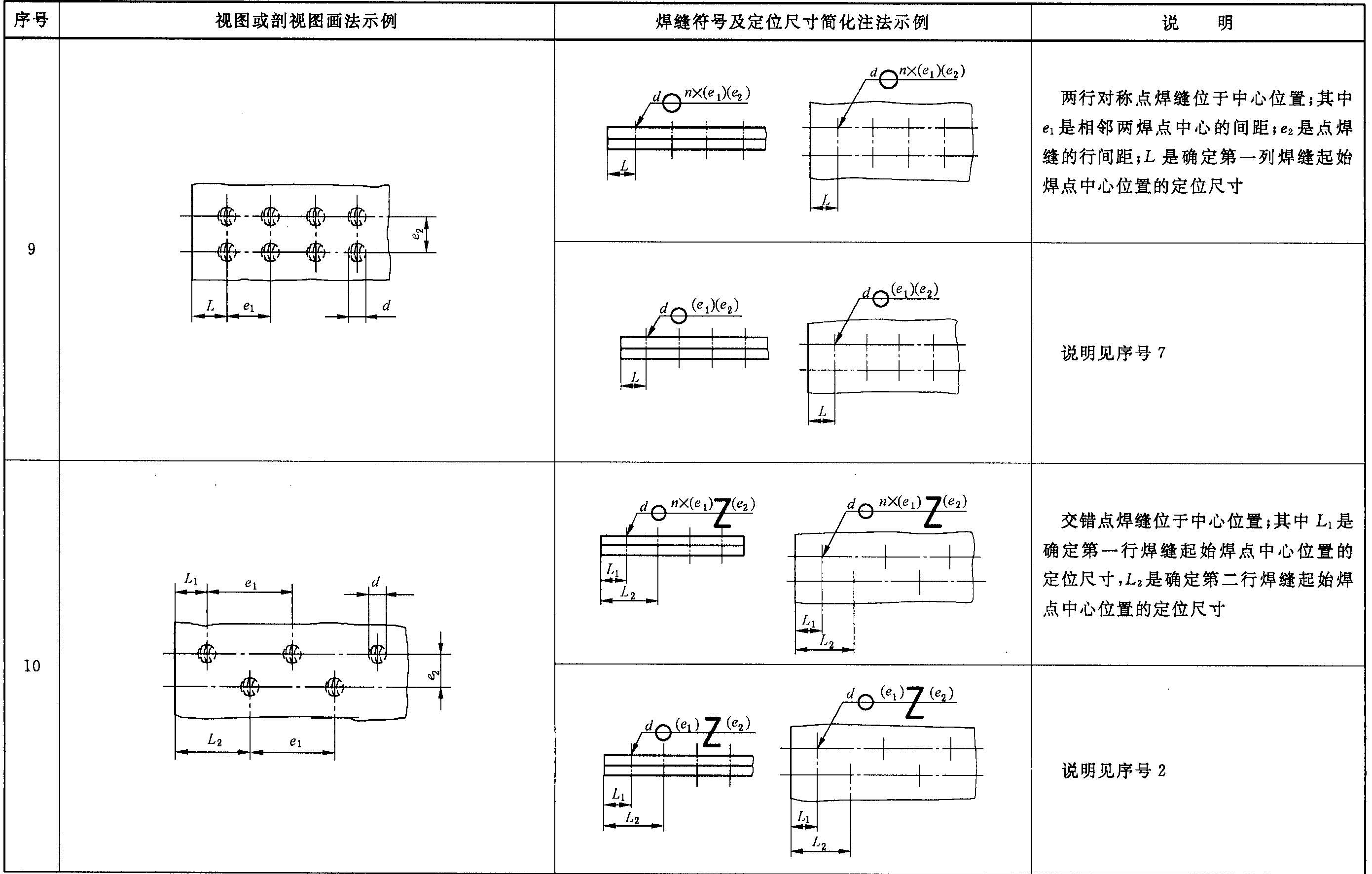

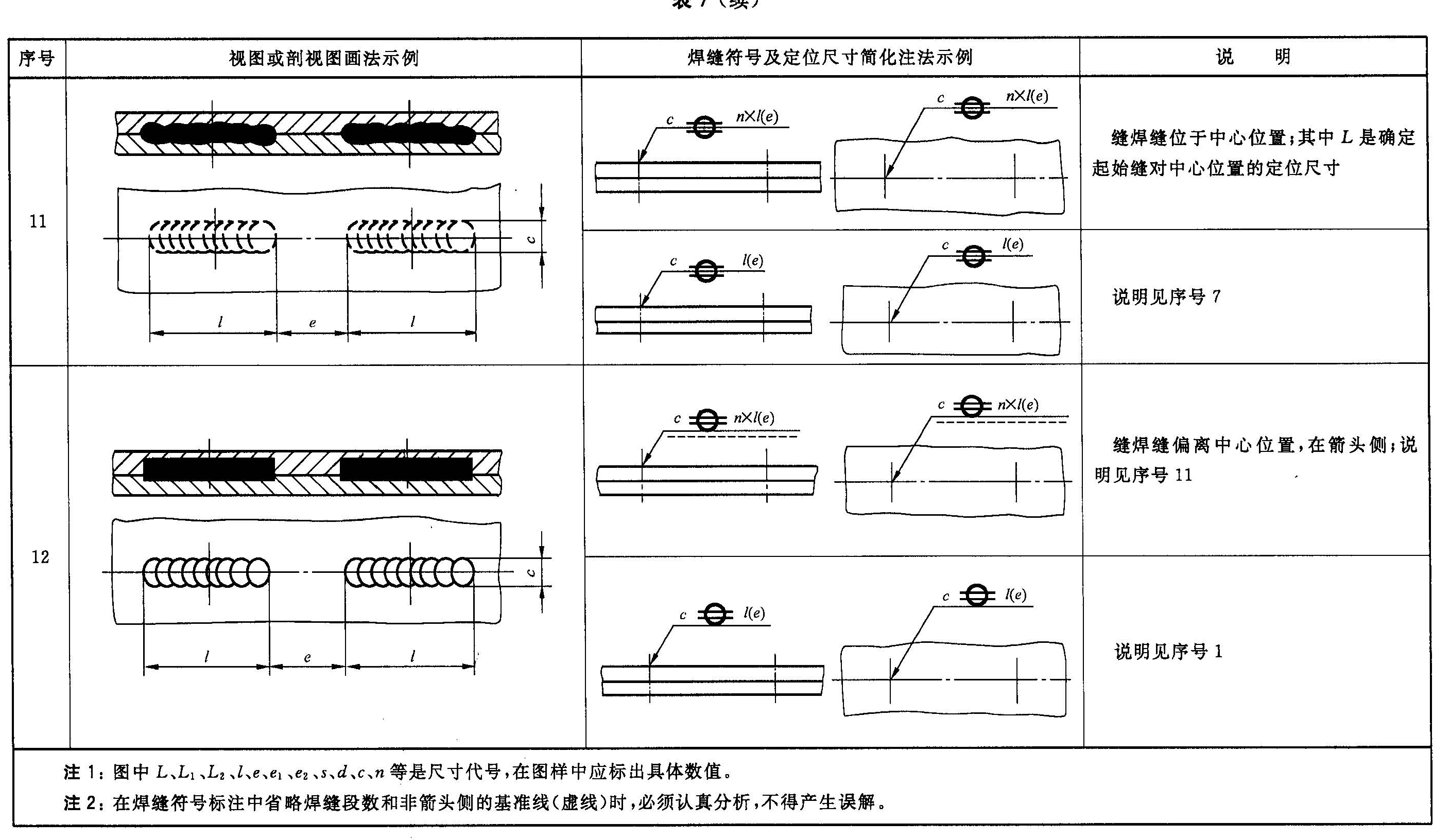

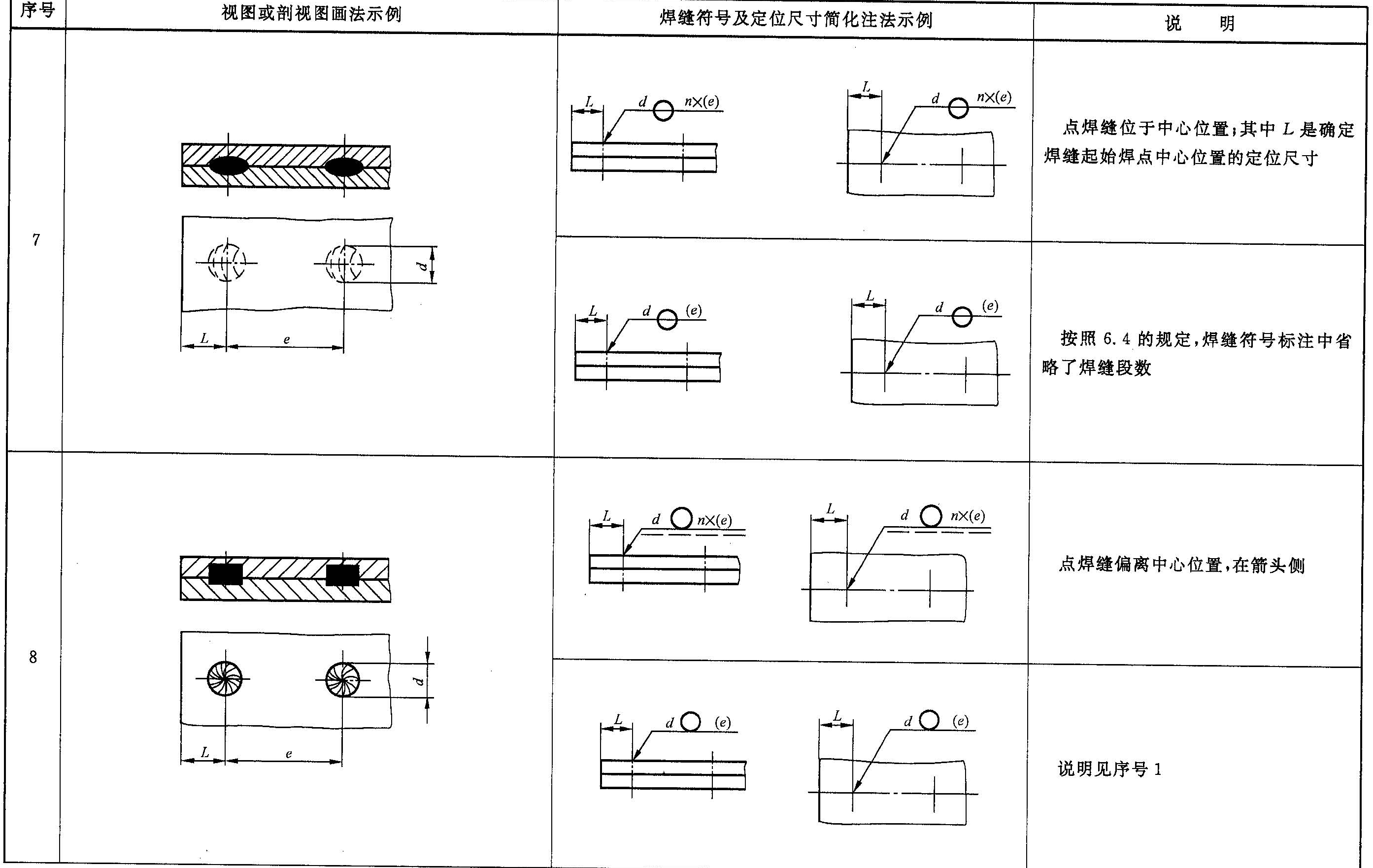

表7（續）
表7（續）
表7（續）
表7（續）
表7（續）
