（免費下載）GB/T 50947-2014 建筑日照計算參數標準
1 總 則
1.0.1 為規范建筑日照的計算，增強日照標準的可操作性，保障城鄉規劃的實施，制定本標準。
1.0.2 本標準適用于有日照標準要求的建筑和場地的日照計算。
1.0.3 建筑日照計算的完整過程應包括：數據資料整理、建立幾何模型、確定計算參數、確定計算方法、計算操作、書寫計算報告、校審計算報告、數據歸檔管理。
1.0.4 用于建筑日照計算的軟件必須經過軟件產品質量檢測單位的測試，并應通過國家級檢測機構的檢測。
1.0.5 建筑日照計算除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 真太陽時 apparent solar time
太陽連續兩次經過當?shù)赜^測點的上中天(正午12時，即當?shù)禺?dāng)日太陽高度角最高之時)的時間間隔為1真太陽日，1真太陽日分為24真太陽時，也稱當?shù)卣鐣r間。
2.0.2 建筑日照 sunlight on buildings
太陽光直接照射到建筑物(場地)上的狀況。
2.0.3 日照標準日 reference day of sunlight assessment
用來測定和衡量建筑日照時數的特定日期。
2.0.4 有效日照時間帶 period of effective sunlight
根據日照標準日的太陽方位角與高度角、太陽輻射強度和室內日照狀況等條件確定的時間區段，用真太陽時表示。
2.0.5 日照時間計算起點 reference position for sunlight as-sessment
為規范建筑日照時間計算所規定的建筑物(場地)上的計算位置。
2.0.6 日照時數 sunlight duration time
在有效日照時間帶內，建筑物(場地)計算起點位置獲得日照的連續時間值或各時間段的累加值。
2.0.7 建筑日照標準 standard of sunlight on buildings
根據建筑物(場地)所處的氣候區、城市規模和建筑物(場地)的使用性質，在日照標準日的有效日照時間帶內陽光應直接照射到建筑物(場地)上的最低日照時數。
2.0.8 日照基準年 reference year of sunlight assessment
建筑日照計算中所采用的相關太陽數據的取值年份。
2.0.9 遮擋建筑 obstructive buildings
在有效日照時間帶內，對已建和擬建建筑(場地)的日照產生影響的已建和擬建建(構)筑物。
2.0.10 被遮擋建筑(場地) buildings(site) being overshad-owed
在有效日照時間帶內，日照受已建和擬建建(構)筑物影響的已建和擬建建筑(場地)。
2.0.11 建模 modeling
為計算建筑日照，對地形、遮擋建筑和被遮擋建筑建立幾何模型并確立空間位置關系的工作。
3 數據要求
3.0.1 日照計算前，應對數據資料進行整理，包括確定日照計算范圍、收集相關數據、對數據進行處理。計算所采用的數據應符合相關測量和設計標準中有關精度的規定。
3.0.2 日照計算應根據實際遮擋情況及相關利害人的要求確定日照計算范圍，并應符合下列規定：
1 根據主要遮擋建筑的實際遮擋范圍，應綜合各種因素，確定被遮擋建筑(場地)的計算范圍；
2 應考慮周邊其他建筑對被遮擋建筑(場地)的疊加影響，合理確定遮擋建筑的計算范圍。
3.0.3 在確定日照計算范圍時應根據詳細規劃或規劃條件，對尚未建設或?qū)⒏慕ǖ南噜彽貕K進行評估，并應在必要時納入計算范圍。
3.0.4 計算數據來源應包括測量數據、存檔數據和報批數據，數據來源的選取順序宜根據工程建設階段，按表3.0.4的規定確定。
表3.0.4 數據來源選取順序
| 建設階段 | 建筑實測圖 | 建筑竣工圖 | 地形圖（1:500-1:2000） | 建筑施工圖 | 建筑方案圖 | 修建性詳細規劃圖 | 報批圖 |
| 已建建筑 | Ⅰ | Ⅱ | Ⅲ | Ⅳ | — | — | — |
| 在建建筑 | — | — | — | Ⅰ | Ⅱ | — | — |
| 已批未建建筑 | — | — | — | Ⅰ | Ⅱ | Ⅲ | — |
| 規劃擬建建筑 | — | — | — | — | — | — | Ⅰ |
注：1 Ⅰ、 Ⅱ、Ⅲ、Ⅳ表示優先選用的次序，當計算對象處于不同的建設階段時，分別選取對應的數據來源。
2 實測圖應由具有測量資質的機構按現行國家標準測繪。
3 表中的建筑實測圖為測量數據，審批通過的修建性詳細規劃圖、建筑方案圖、建筑施工圖、建筑竣工圖、地形圖為存檔數據，待審批的各類報批圖為報批數據。
3.0.5 日照計算數據應符合表3.0.5的規定。
表3.0.5 建筑日照計算數據
| 數據類別 | 數據內容 |
| 地形 | 地表輪廓數據 |
| 總平面 | 遮擋建筑、被遮擋建筑(場地)的平面定位，豎向設計高程，有日照要求的場地邊界位置 |
| 建筑單體 | 遮擋建筑、被遮擋建筑(場地)的外輪廓，有日照要求建筑的戶型與有計算需要的窗戶定位，有日照要求建筑的首層室內地坪高程 |
3.0.6 日照計算應采用計算機圖形文件。紙質資料應轉換為計算機圖形文件，并應對轉換后的計算機圖形文件進行校正。
4 建模要求
4.0.1 在日照計算時應根據所獲得的數據建立幾何模型，模型的內容應包括計算范圍內的遮擋建筑、被遮擋建筑(場地)、地形及其相互關系，并可對模型進行必要的簡化。
4.0.2 建模應符合下列規定：
1 所有模型應采用統一的平面和高程基準；
2 所有建筑的墻體應按外墻輪廓線建立模型；
3 遮擋建筑的陽臺、檐口、女兒墻、屋頂?shù)仍斐烧趽醯牟糠志鶓?yīng)建模，被遮擋建筑的上述部分如需分析自身遮擋或?qū)ζ渌ㄖ斐烧趽酰矐?yīng)建模；
4 構成遮擋的地形、建筑附屬物應建模；
5 進行窗戶分析時，應對被遮擋建筑外墻面上的窗進行定位；
6 遮擋建筑、被遮擋建筑及窗應有唯一的命名或編號。
4.0.3 在建模時可進行綜合或簡化，當屋頂、外墻、構筑物及建筑附屬物形體較為復雜時，可為簡單的幾何包絡體。
4.0.4 建立的模型應完整，避免冗余；相鄰建筑體塊不宜出現交叉。
5 計算參數與方法
5.0.1 日照計算的預設參數應符合下列規定：
1 日照基準年應選取公元2001年；
2 采樣點間距應根據計算方法和計算區域的大小合理確定，窗戶宜取0.30m～0.60m；建筑宜取0.60m～1.00m，場地宜取1.00m～5.00m；
3 當需設置時間間隔時，不宜大于1.0min。
5.0.2 日照標準日和有效日照時間帶的選取應符合現行國家標準《城市居住區規劃設計規范》GB 50180的有關規定。
5.0.3 日照計算宜選取當?shù)卣嫉某鞘薪?jīng)緯度，并應符合下列規定：
1 當建筑實際位置與城市緯度差超過15＇或南北距離超過25km時，宜另確定經緯度的取值；
2 當建筑實際位置與城市經度差超過15＇或東西距離超過20km時，宜另確定經緯度的取值。
5.0.4 日照計算宜考慮太陽光線與墻面水平夾角的影響，水平夾角的取值應按建筑朝向、建筑墻體和窗戶形式等因素綜合確定。
5.0.5 日照計算應采用真太陽時，時間段可累積計算，可計入的最小連續日照時間不應小于5.0min。
5.0.6 日照時間的計算起點應符合現行國家標準《城市居住區規劃設計規范》GB 50180的有關規定，并應符合下列規定：

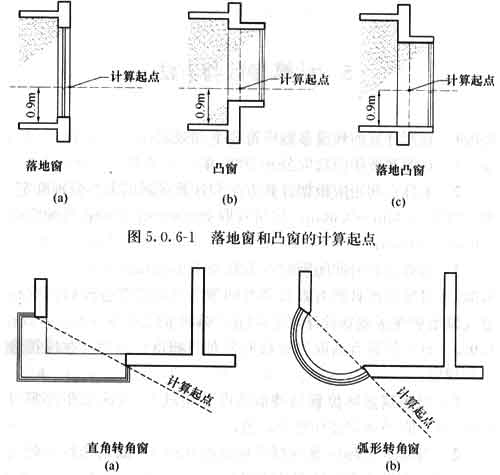

1 落地窗、凸窗和落地凸窗應以虛擬的窗臺面位置為計算起點(圖5.0.6-1)。
2 直角轉角窗和弧形轉角窗應以窗洞口所在的虛擬窗臺面位置為計算起點(圖5.0.6-2)。
圖5.0.6-2 直角轉角窗和弧形轉角窗的計算起點
3 異型外墻和異型窗體可為簡單的幾何包絡體。
4 寬度小于等于1.80m的窗戶，應按實際寬度計算；寬度大于1.80m的窗戶，可選取日照有利的1.80m寬度計算。
5.0.7 日照計算應依據分析對象的特點選取合理的計算方法，應對房間進行窗戶分析，對建筑進行平面分析和立面分析，對場地進行平面分析，并應采用直觀、易懂的表達方式。
6 計算結果與誤差
6.0.1 日照計算的時間表達應為真太陽時，也可換算為北京時間，時間的輸出結果應精確到分鐘。
6.0.2 日照計算軟件的計算誤差允許偏差為±3.0min。當不同工程階段的日照計算結果之間及其與觀測日照時間不一致時，應以最后階段的日照計算結果為準。
6.0.3 計算報告應包括下列內容：
1 報告名稱、項目名稱、委托單位、受托單位和完成時間等；
2 資料來源、項目概況等；
3 主要的法規和技術依據；
4 日照計算所采用的軟件名稱及版本；
5 日照計算的各項參數；
6 日照計算范圍：包括擬建建(構)筑物、已建建(構)筑物和地形等；
7 日照計算結論：判定是否滿足日照標準(可采用圖示、表格及文字等方式表達)。
6.0.4 日照計算應建立相應的檔案管理機制。
