（免費下載）GB 51113-2015 光伏壓延玻璃工廠設計規范
1 總 則
1.0.1 為在光伏壓延玻璃工廠設計中，規范主要技術指標，加強全可靠、節能環保，制定本規范。
1.0.2 本規范適用于新建、改建和擴建的采用壓延法生產超白光伏玻璃的工廠設計。
1.0.3 光伏壓延玻璃工廠設計應因地制宜，符合所在地區統一規劃的要求，綜合考慮建廠條件。
1.0.4 光伏壓延玻璃工廠設計應符合國家對工廠計量管理的要求。能源的計量應有工廠、車間、重點耗能設備的三級計量裝置。
1.0.5 光伏壓延玻璃工廠設計除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 光伏壓延玻璃 photovoltaic rolled glass
采用壓延法生產，帶有花紋圖案、透光但不透明，用于太陽能電池蓋板的平板玻璃。
2.0.2 壓延法 rolling process
將熔融的玻璃液由溢流口流出后，經壓延機上下壓輥相對旋轉碾壓成板狀玻璃的生產方法。
2.0.3 一窯多線 lines sharing one furnace
一座熔窯帶2條或2條以上成形、退火及冷端的平板玻璃生產系統。
2.0.4 熔化率 melting rate
熔窯單位熔化面積每24h熔化的玻璃液量，單位：t／m2·d。
3 基本規定
4 總體規劃與廠址選擇
5 總圖運輸
6 原 料
7 聯合車間
8 燃 料
9 建筑與結構
10 公用輔助工程
11 生產過程檢測和控制
12 環境保護
13 節 能
14 職業安全衛生
附錄A 地下管線與建(構)筑物之間的最小水平凈距
附錄A 地下管線與建(構)筑物之間的最小水平凈距

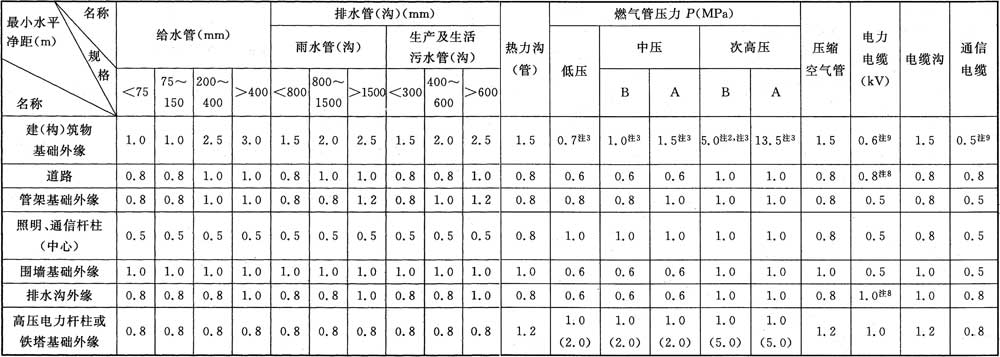

表A 地下管線與建(構)筑物之間的最小水平凈距
注：1 表列凈距除注明者外，管線均自管壁、溝壁或防護設施的外緣或最外一根電纜算起；道路為城市型時，自路面邊緣算起，為公路型時，自路肩邊緣算起。
2 最小水平凈距為距建(構)筑物外墻面(出地面處)的距離。
3 如受地形限制不能滿足要求，采取有效的安全防護措施后，凈距可適當縮小，但低壓管道不應影響建(構)筑物基礎的穩定性，中壓管道距建(構)筑物基礎不應小于0.5m且距建(構)筑物外墻面不應小于1m，次高壓燃?xì)夤艿谰嘟ㄖ锿鈮Σ粦?yīng)小于3.0m。其中當次高壓A管道采取有效安全防護措施或當管道壁厚不小于9.5mm時，距建(構)筑物外墻面不應小于6.5m；當管壁厚度不小于11.9mm時，距建(構)筑物外墻面不應小于3.0m。
4 括號內數據為距大于35kV電桿(塔)的距離。與電桿(塔)基礎之間的水平距離尚應滿足現行國家標準《城鎮燃?xì)庠O(shè)計規范》GB 50028的規定。
5 距離由電桿(塔)中心起算。
6 表中所列數值特殊情況下可酌減，但最多可減少一半。
7 通信電纜管道距建(構)筑物基礎外緣的凈距應為1.2m；電力電纜排管(即電力電纜管道)凈距要求與電纜溝(管)同。
8 表列埋地管道與建(構)筑物基礎外緣的間距，均是指埋地管道與建(構)筑物的基礎在同一標高或其以上時，當埋地管道深度大于建(構)筑物的基礎深度時，應按土壤性質計算確定，但不得小于表列數值。
9 當為雙柱式管架分別設基礎時，在滿足本表要求時，可在管架基礎之間敷設管線。
附錄B 地下管線之間的最小水平凈距
附錄B 地下管線之間的最小水平凈距

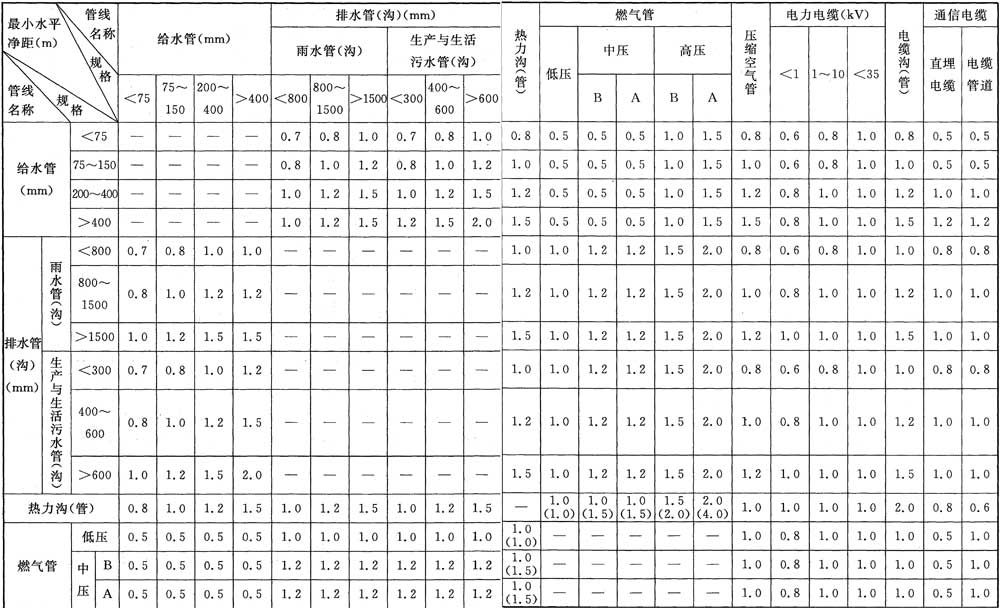

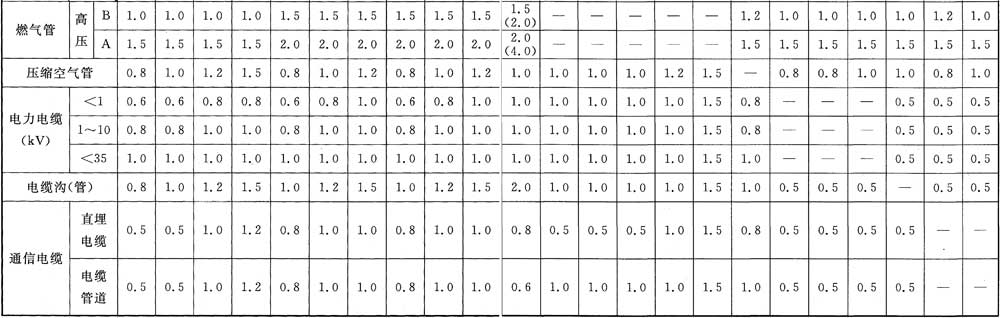

表B 地下管線之間的最小水平凈距
注：1 表列凈距均自管壁、溝壁或防護設施的外緣或最外一根電纜算起。
2 當熱力溝(管)與電力電纜凈距不能滿足本表規定時，應采取隔熱措施，特殊情況下可酌減且最多至一半。
3 局部地段電力電纜穿管保護或加隔板后與給水管、排水管(溝)、壓縮空氣管道的凈距可減少到0.5m，與穿管通信電纜的凈距可減少到0.1m。
4 表列數據系按給水管在污水管(溝)上方制定的。生活飲用水給水管與污水管(溝)之間的凈距應按本表數據增加50％；生產廢水管與雨水管(溝)和給水管之間的凈距可減少20％，和通信電纜、電力電纜之間的凈距可減少20％，但不得小于0.5m。
5 當給水管與排水管(溝)共同埋設的土壤為沙土類，且給水管的材質為非金屬或非合成塑料時，給水管與排水管(溝)的凈距不應小于1.5m。
6 僅供采暖用的熱力溝(管)與電力電纜、通信電纜及電纜溝之間的凈距可減少20％，但不得小于0.5m。
7 110kV級的電力電纜與本表中各類管線的凈距，可按35kV數據增加50％。電力電纜排管(即電力電纜管道)凈距要求與電纜溝(管)同。
8 括號內數據為距管溝外壁的凈距離。
9 管徑系指公稱直徑。表中“—”表示凈距未做規定，可根據具體情況確定。
附錄C 地下管線之間的最小垂直凈距
附錄C 地下管線之間的最小垂直凈距

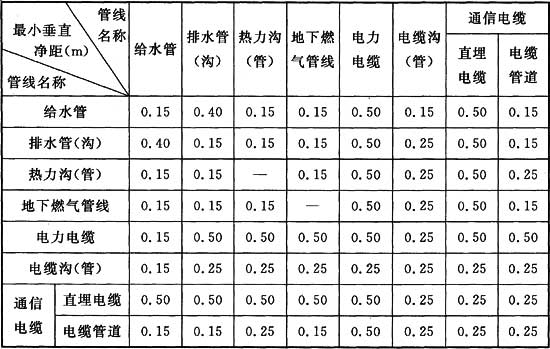

表C 地下管線之間的最小垂直凈距
注：1 表中管道、電纜和電纜溝最小垂直凈距，系指下面管道或管溝的外頂與上面管道的管底或管溝基礎底之間的凈距。
2 當電力電纜采用隔板分隔時電力電纜之間及其到其他管線(溝)的距離可為0.25m。
附錄D 膠帶輸送機通廊凈空尺寸

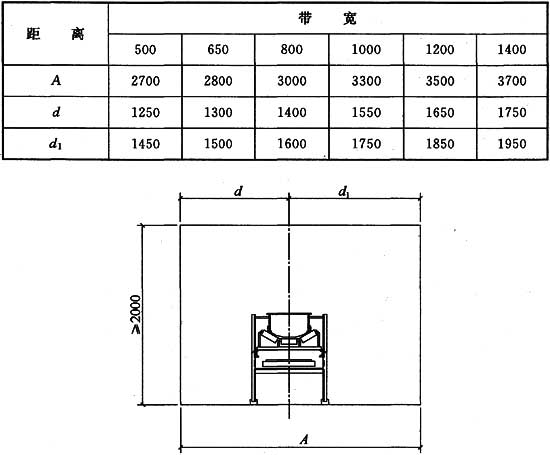

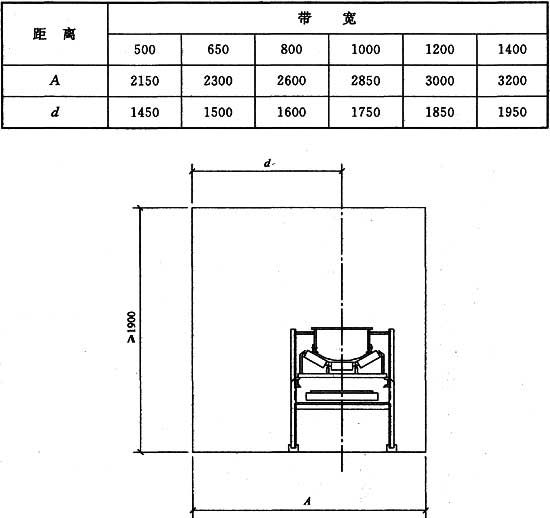

D.0.1 一條膠帶輸送機的通廊凈空尺寸(圖D.0.1)應符合表D.0.1的規定。
表D.0.1 一條膠帶輸送機的通廊凈空尺寸
圖D.0.1 一條膠帶輸送機的通廊凈空尺寸示意圖
A-通廊總凈空；d-膠帶輸送機中心至走廊副操作面外緣距離；d1-膠帶輸送機中心至走廊主操作面外緣距離

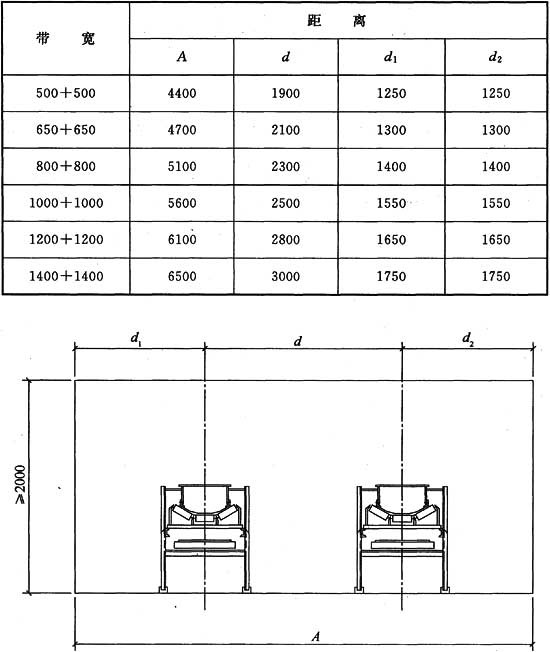

D.0.2 兩條膠帶輸送機的通廊凈空尺寸(圖D.0.2)應符合表D.0.2的規定。
表D.0.2 兩條膠帶輸送機的通廊凈空尺寸
圖D.0.2 兩條膠帶輸送機的通廊凈空尺寸示意圖
A-通廊總凈空；d-兩條膠帶輸送機中心距；d1，d2-兩條膠帶輸送機中心至走廊外緣距離
D.0.3 單側檢修膠帶輸送機通廊凈空尺寸應符合表D.0.3的規定。
表D.0.3 單側檢修膠帶輸送機通廊凈空尺寸
圖D.0.3 單側檢修膠帶輸送機通廊凈空尺寸示意圖
A-通廊總凈空；d-膠帶輸送機中心至走廊主操作面外緣距離
附錄E 光伏壓延玻璃工廠的火災危險性類別、耐火等級、防火分區最大允許建筑面積、安全疏散距離及安全出口數目
附錄E 光伏壓延玻璃工廠的火災危險性類別、耐火等級、防火分區最大允許建筑面積、安全疏散距離及安全出口數目

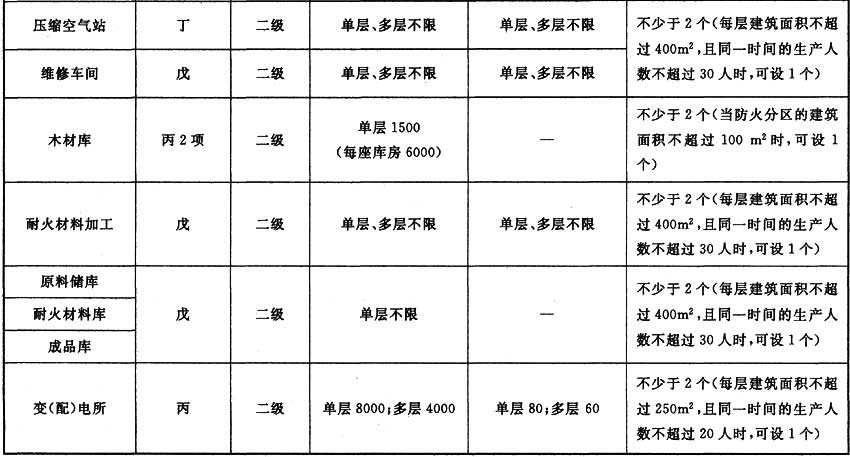

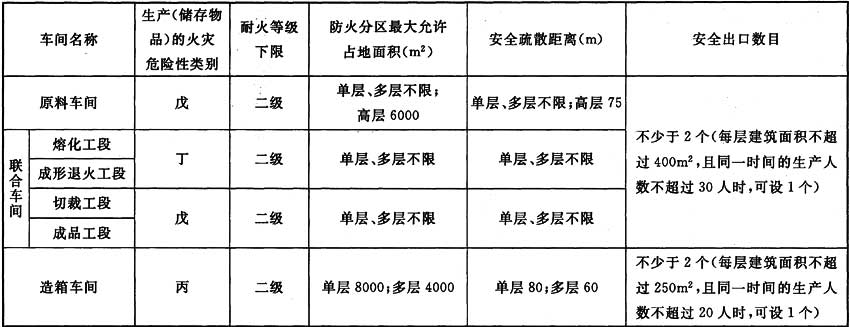

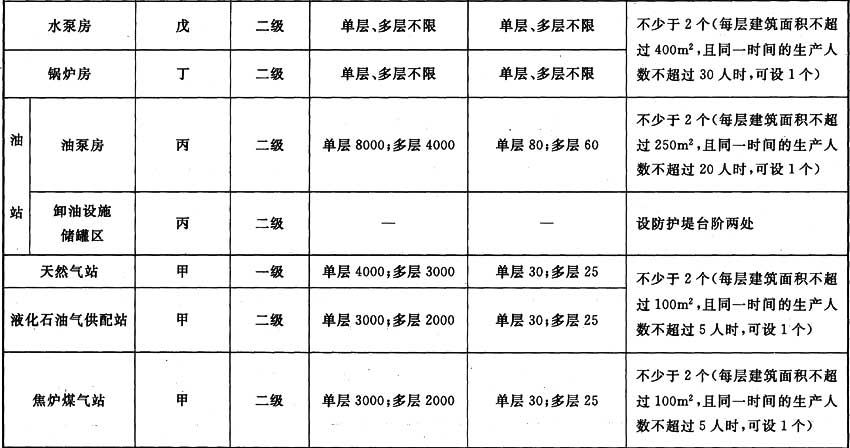

表E 光伏壓延玻璃工廠的火災危險性類別、耐火等級、防火分區最大允許建筑面積、安全疏散距離及安全出口數目
附錄F 光伏壓延玻璃工廠主要車間樓面、地面荷載標準值
F.0.1 原料車間樓面均布活荷載標準值應符合表F.0.1的規定。
表F.0.1 原料車間樓面均布活荷載標準值
| 工作部位 | 均布活荷載（kPa） | 備注 |
| 粉料庫庫頂樓面 | 3.0 | 設備荷載另計 |
| 稱量樓面 | 4.0 | 設備及動力荷載另計 |
| 混合機樓面 | 6.0 | 設備及動力荷載另計 |
F.0.2 聯合車間樓面均布活荷載標準值應符合表F.0.2的規定。

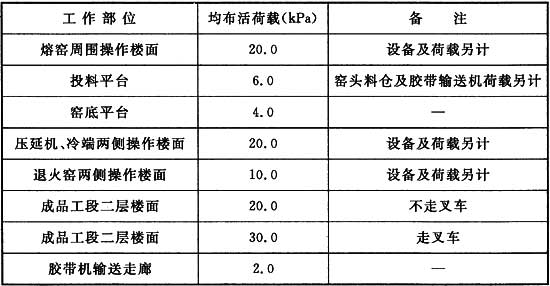

表F.0.2 聯合車間樓面均布活荷載標準值
F.0.3 其他樓面均布活荷載標準值應符合下列規定：
1 車間內無特殊堆料地面時應按10.0kPa計；車間有堆料地面時應按堆料重量計且不應小于10.0kPa；
2 地坑蓋板荷載一般情況下可按20.0kPa計，設備及動力荷載應另計；
3 樓面、地面有叉車或其他車輛輸送物料時，應按車輛的實際荷重計算；
4 樓面集中荷載需換算成均布荷載時應按現行國家標準《建筑結構荷載規范》GB 50009確定；
5 當生產工藝要求的荷載超出本附錄提供的荷載標準值時，應按工藝要求確定；
6 對于本附錄未涉及廠房的一般荷載計算，應符合現行國家標準《建筑結構荷載規范》GB 50009的有關規定。
F.0.4 設計樓面主梁、墻、柱及基礎時，當樓面荷載大于或等于10.0kPa，作用在主梁、墻、柱及基礎上的荷載面積超過10m2時，樓面活荷載標準值的折減系數宜取0.75。
附錄G 光伏壓延玻璃工廠采暖計算溫度
G.0.1 生產廠房工作地點的采暖計算溫度應符合表G.0.1的規定。

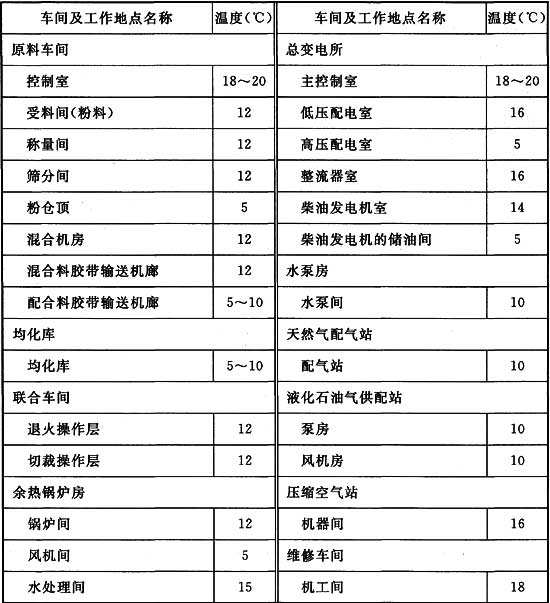

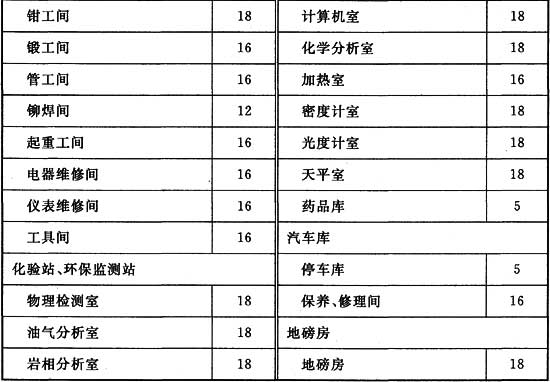

表G.0.1 生產廠房工作地點的采暖計算溫度
G.0.2 輔助用室的采暖計算溫度應符合表G.0.2的規定。

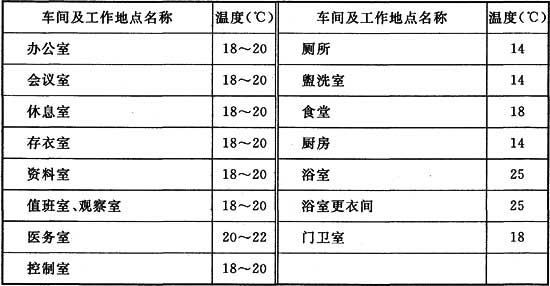

表G.0.2 輔助用室的采暖計算溫度
附錄H 光伏壓延玻璃工廠機械通風換氣次數
H.0.1 機械通風換氣次數應符合表H.0.1的規定。

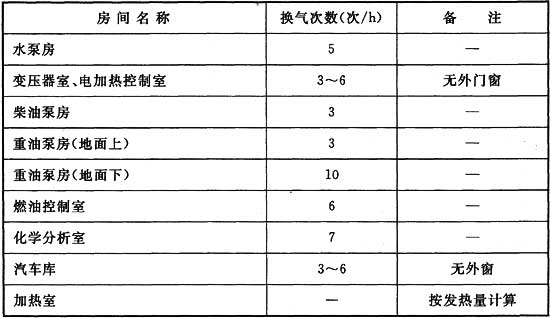

表H.0.1 機械通風換氣次數
H.0.2 事故通風換氣次數應符合表H.0.2的規定。
表H.0.2 事故通風換氣次數
| 房間名稱 | 換氣次數（次/h） | 備注 |
| 柴油發電機的儲油間 | 13 | 防爆排風 |
| 天然氣及液化石油氣房間 | 13 | 防爆排風 |
| 焦?fàn)t煤氣房間 | 13 | 防爆排風 |
