（免費下載）GB 51034-2014 多晶硅工廠設計規范
1 總 則
1.0.1 為規范多晶硅工廠的工程設計，提高工程設計質量，做到技術先進、經濟合理、安全可靠、環保節能，制定本規范。
1.0.2 本規范適用于采用三氯氫硅氫還原法的新建、擴建和改建多晶硅工廠的工程設計，也適用于硅烷歧化法多晶硅廠中三氯氫硅合成、四氯化硅氫化和氯硅烷提純的工程設計。
1.0.3 多晶硅工廠設計應積極采用節能、環保、高效、先進的裝備和工藝，提高資源、能源利用率，實現物料、能源綜合利用和清潔生產。
1.0.4 多晶硅工廠設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 三氯氫硅氫還原法 trichlorosilane hydrogen reduc-tion process
經過不斷完善的多晶硅生產主流工藝，是將高純?nèi)葰涔枧c高純氫氣按一定比例通入還原爐，發生還原或熱分解反應，在1050℃左右的高純硅芯基體表面上沉積生長多晶硅；同時具備回收、利用生產過程中伴隨產生的氫氣、氯化氫、四氯化硅等副產物以及副產熱能，最大限度地實現“物料內部循環、能量綜合利用”的多晶硅生產工藝。
2.0.2 多晶硅 polysilicon
單質硅的一種形態，硅原子以晶格形態排列成許多晶核，晶核長成晶面取向不同的晶粒，晶粒組合結晶成多晶硅。根據用途可分為太陽能級和半導體級。
2.0.3 還原尾氣干法回收 reduction off-gas recovery by dry method
一種相對于傳統濕法回收尾氣工藝的方法，利用尾氣中各組分物理化學性質的差異采用冷凝、吸收、解析、吸附等方法，將其逐一分開回收、提純，再重新返回生產系統循環利用。
2.0.4 四氯化硅氫化 silicon tetrachloride hydrogenation
一種處理多晶硅副產物四氯化硅的方法，與氫反應將其轉換成三氯氫硅。
2.0.5 三氯氫硅合成 trichlorosilane synthesis
一種制取三氯氫硅的方法，將硅粉和氯化氫通入有一定溫度的反應器內通過化學反應生成三氯氫硅。
2.0.6 氯硅烷精餾 chlorosilane distillation
一種通過氣液交換，實現傳質、傳熱，使氯硅烷混合物得到高純度分離的方法。
2.0.7 液氯汽化 liquid chlorine vaporization
一種將液氯加熱蒸發成氯氣的方法。
2.0.8 氯化氫合成 hydrogen chloride synthesis
通過化學反應將氫氣、氯氣生成氯化氫氣體的方法。
2.0.9 鹽酸解析 hydrochloric acid stripping
一種將氯化氫從鹽酸中解析出來的方法。
2.0.10 還原爐 reduction reactor
一種生產棒狀多晶硅的專用設備。
2.0.11 二氯二氫硅反歧化 inverse disproportionating of di-chlorosilane
一種回收利用二氯二氫硅的方法，通過化學反應將二氯二氫硅與四氯化硅轉化成三氯氫硅。
2.0.12 多晶硅后處理 polysilicon handling
根據客戶和產品分析檢測的要求，多晶硅出爐后進一步處理的統稱，包括切除頭尾、鉆棒、滾圓、破碎、分揀、稱重、腐蝕、清洗、干燥及包裝等。
2.0.13 氯硅烷 chlorosilane
硅烷(SiH4)中的氫原子部分或全部被氯原子取代后的物質統稱。通常包括四氯化硅(SiCl4)、三氯氫硅(SiHCl3)、二氯二氫硅(SiH2Cl2)、一氯三氫硅(SiH3Cl)等。
2.0.14 還原尾氣 reduction off-gas
還原爐內生成多晶硅的反應過程中未參與反應的原料和生成的副產物的混合氣體，主要包括氫氣、氣態氯硅烷及氯化氫等。
2.0.15 防爆防護墻 explosion-proof protective wall
具有一定防爆能力的隔墻，能防止爆炸產生的飛散物對設施及人員的傷害。
3 基本規定
3.0.1 太陽能級多晶硅工廠的設計規模應符合國家現行有關光伏制造行業規范條件的要求。
3.0.2 多晶硅工廠應采用符合國家現行有關光伏制造行業規范條件要求的先進工藝技術、節能環保的工藝設備以及安全設施。
3.0.3 多晶硅工廠設計應符合現行國家標準《多晶硅企業單位產品能源消耗限額》GB 29447等有關安全、環保、節能、消防以及勞動衛生的規定。
4 廠址選擇及廠區規劃
5 工藝設計
6 電氣及自動化
7 輔助設施
8 建筑結構
9 給水、排水和消防
10 采暖、通風與空氣調節
11 環境保護、安全和衛生
12 節能、余熱回收
附錄A 地下管線與建(構)筑物之間的最小水平凈距
附錄A 地下管線與建(構)筑物之間的最小水平凈距

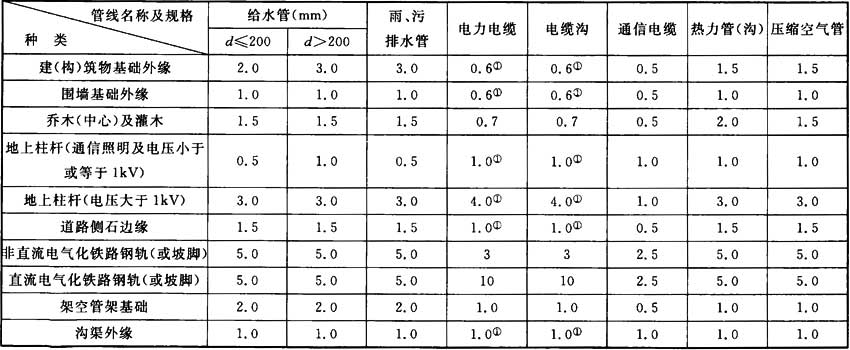

表A 地下管線與建(構)筑物之間的最小水平凈距
注：①特殊情況可酌減且最多減少1／2，應符合現行國家標準《電力工程電纜設計規范》GB 50217的有關規定。
附錄B 地下管線之間的最小水平凈距
附錄B 地下管線之間的最小水平凈距

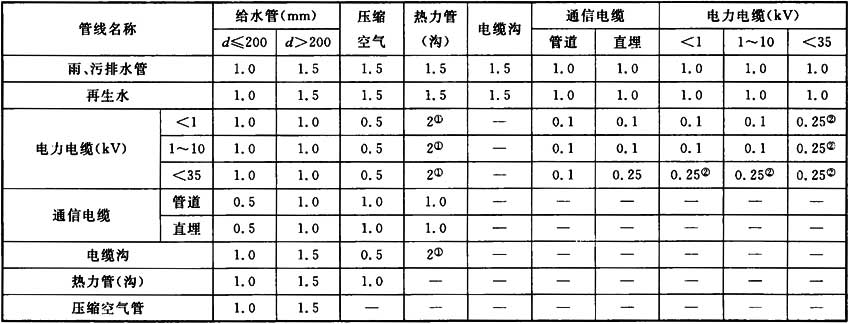

表B 地下管線之間的最小水平凈距
注：①特殊情況可酌減且最多減少1／2，應符合現行國家標準《電力工程電纜設計規范》GB 50217的有關規定。
②用隔板分隔或電纜穿管時可為0.1m。
附錄C 主要房間空氣潔凈度、溫度、濕度
附錄C 主要房間空氣潔凈度、溫度、濕度

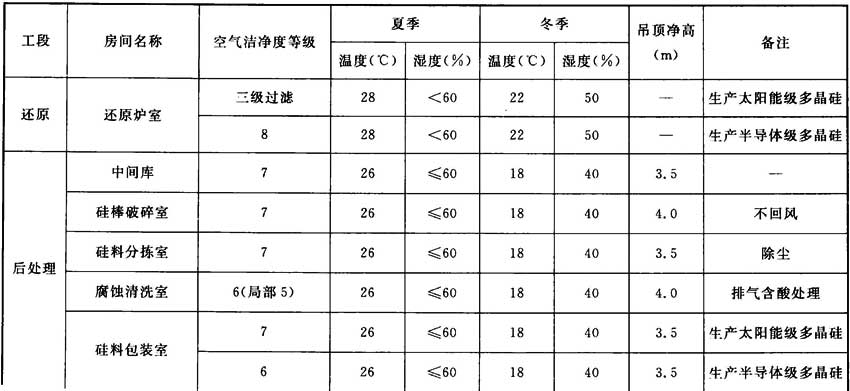

表C 主要房間空氣潔凈度、溫度、濕度
注：腐蝕清洗室主要為生產半導體級多晶硅免洗料設置，在清洗設備上設置層流罩，保證在設備內部空氣潔凈度達到5級。
