（免費下載）GB 51048-2014 電化學儲能電站設計規范
1 總 則
1.0.1 為推進電化學儲能技術的應用，規范電化學儲能電站的設計，做到安全可靠、節能環保、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于新建、擴建或改建的功率為500kW且容量為500kW·h及以上的電化學儲能電站的設計，不適用于移動式電化學儲能電站的設計。
1.0.3 電化學儲能電站設計應積極采用新技術、新工藝、新設備、新材料。
1.0.4 電化學儲能電站設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 電化學儲能電站 electrochemical energy storage sta-tion采用電化學電池作為儲能元件，可進行電能存儲、轉換及釋放的電站。
2.0.2 儲能單元 energy storage unit
電池組、電池管理系統及與其相連的功率變換系統組成的最小儲能系統。
2.0.3 功率變換系統 power conversion system(PCS)
與儲能電池組配套，連接于電池組與電網之間，把電網電能存入電池組或?qū)㈦姵亟M能量回饋到電網的系統，主要由變流器及其控制系統構成。
2.0.4 電池管理系統 battery management system(BMS)
監測電池的狀態(溫度、電壓、電流、荷電狀態等)，為電池提供管理及通信接口的系統。
3 站址選擇
3.0.1 站址選擇應根據電力系統規劃設計的網絡結構、負荷分布、應用對象、應用位置、城鄉規劃、征地拆遷的要求進行，并應滿足防火和防爆要求，且應通過技術經濟比較選擇站址方案。
3.0.2 站址選擇應因地制宜，節約用地，合理使用土地，提高土地利用率，宜利用荒地、劣地、坡地、不占或少占農田，合理利用地形，減少場地平整土(石)方量和現有設施拆遷工程量。
3.0.3 站址應有方便、經濟的交通運輸條件，與站外公路連接應短捷，且工程量??；站址宜靠近可靠的水源。
3.0.4 站址應滿足近期所需的場地面積，并應根據遠期發展規劃的需要，留有發展的余地。
3.0.5 下列地段和地區不應選為站址：
1 地震斷層和設防烈度高于九度的地震區；
2 有泥石流、滑坡、流沙、溶洞等直接危害的地段；
3 采礦陷落(錯動)區界限內；
4 爆破危險范圍內；
5 壩或堤決潰后可能淹沒的地區；
6 重要的供水水源衛生保護區；
7 歷史文物古跡保護區。
3.0.6 站址不宜設在多塵或有腐蝕性氣體的場所。
3.0.7 站址選擇的防洪及防澇應符合下列規定：
1 大型電化學儲能電站站址場地設計標高應高于頻率為1％的洪水水位或歷史最高內澇水位；
2 中、小型電化學儲能電站站址場地設計標高應高于頻率為2％的洪水水位或歷史最高內澇水位；
3 當站址場地設計標高無法滿足上述要求時，應設置可靠的擋水設施或使主要設備底座和生產建筑物室內地坪標高高于上述高水位。
4 站區規劃和總布置
4.0.1 電站應按最終規模統籌規劃?？傮w規劃應與當?shù)氐某擎?zhèn)規劃或工業區規劃相協調，宜充分利用就近的交通、給排水及防洪等公用設施。站區內設備的布置應緊湊合理，方便操作，并應設置檢修場地及放置備品備件、檢修工具的場所，以及相應的消防及運輸通道和起吊空間。
4.0.2 防洪、抗震設防地區的電站，應根據地質、地形等因素，將主要的生產建、構筑物布置在相對有利的地段。
4.0.3 電化學儲能電站內建、構筑物及設備的防火間距不應小于表4.0.3的規定。

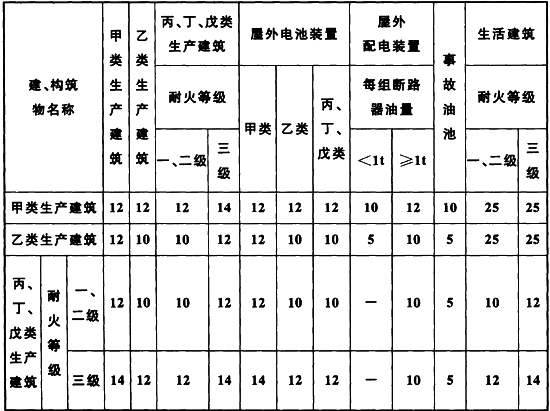

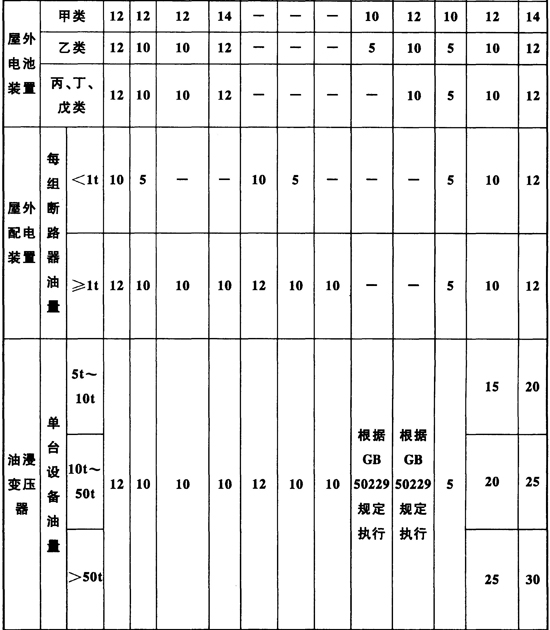

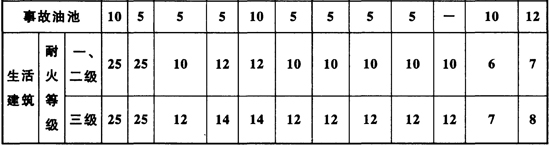

表4.0.3 電化學儲能電站內建、構筑物及設備的防火間距
注：1 建、構筑物防火間距應按相鄰兩建筑物外墻的最近距離計算，如外墻有凸出的燃燒構件時，則應從其凸出部分外緣算起。
2 相鄰兩座建筑兩面的外墻為非燃燒體且無門窗洞口、無外露的燃燒屋檐，其防火間距可按本表減少25％。
3 相鄰兩座建筑較高一面的外墻如為防火墻、且兩座建筑物門窗之間的凈距不小于5m時，其防火間距不限，但甲類建筑之間不應小于4m。
4 其他建、構筑物及屋外配電裝置的防火間距應符合現行國家標準《火力發電廠與變電站設計防火規范》GB 50229中變電站的有關規定。
5 本表中“—”表示不限制，該間距可根據工藝布置需要確定。
4.0.4 站區豎向布置宜合理利用自然地形，因地制宜確定豎向布置形式。
4.0.5 豎向設計應與站外已有和規劃的道路、排水系統、周?chē)鷪?chǎng)地標高等相協調。
4.0.6 戶外敞開式電化學儲能電站應設置柵欄、圍墻等；設置于電源側、變配電所內的電化學儲能電站，其外墻可作為圍護隔離墻。
4.0.7 站區圍墻、大門和站內道路應滿足運行、檢修、消防和設備安裝要求。
4.0.8 站區道路宜布置成環形，如有困難時應具備回車條件；站內環形消防通道路面寬度宜為4m，站區運輸?shù)缆穼挾炔灰诵∮?m；站內道路的轉彎半徑應根據行車要求確定，但不應小于7m。
4.0.9 電站的管道、溝道應按最終規模統籌規劃。
5 儲能系統
6 電氣一次
7 系統及電氣二次
8 土 建
9 采暖通風與空氣調節
9.0.1 電站的采暖、通風與空氣調節設計應符合現行國家標準《采暖通風與空氣調節設計規范》GB 50019及《建筑設計防火規范》GB 50016的規定。
9.0.2 位于嚴寒或寒冷地區的電站，應設置供暖設施；其他地區可根據工藝與設備需要設置供暖設施。電池室內不應采用明火取暖。鉛酸電池、液流電池等有氫氣析出的電池室，采用電采暖時應采用防爆型設備。
9.0.3 電池室內設計溫度參數應符合表9.0.3的規定。
表9.0.3 電池室內設計溫度參數
| 儲能電池類型 |
運行環境溫度（℃） |
| 鉛酸電池 | 15～30 |
| 鋰電池 | 0～45 |
| 液流電池 | 0～40 |
| 鈉硫電池 | —15～55 |
9.0.4 電池室內通風量應按空氣中的最大含氫量不超過0.7％計算，且不應小于3次／h。鉛酸電池、液流電池等有氫氣析出的電池室，通風空調設備應采用防爆型設備。
9.0.5 配電裝置室夏季室內溫度不宜高于40℃，通風系統進排風設計溫差不應超過15℃。
9.0.6 電氣設備房間內不應布置有壓的熱水管、蒸氣管道或空調水管。
10 給水和排水
10.0.1 給水和排水設計應符合現行國家標準《建筑給水排水設計規范》GB 50015的規定。
10.0.2 供水水源應根據供水條件綜合比較確定，應優先選用已建供水管網供水。
10.0.3 生活用水水質應符合現行國家標準《生活飲用水衛生標準》GB 5749的規定。
10.0.4 站區雨水、生活排水、生產廢水宜采用分流制。
10.0.5 站內生活排水、生產廢水應處理符合相關標準后排放或站內回用。
10.0.6 液流電池儲液罐應布置在酸液流槽內。當設有酸液事故儲存池時，酸液流槽容積宜按最大一組電池組正負極兩罐酸液容量20％設計；當未設有酸液事故儲存池時，酸液流槽容積宜按最大一組電池組正負極兩罐酸液容量100％設計。酸液事故儲存池容積宜按最大一組電池組正負極兩罐酸液容量100％設計。
10.0.7 室內排水管道不應布置在除電纜房間外的電氣設備房間，液流電池室排水管道應采用耐酸材料。
11 消 防
12 環境保護和水土保持
13 勞動安全和職業衛生
13.0.1 電站的設計應執行國家規定的有關勞動安全和職業衛生的法律、法規、標準及規定，并應貫徹執行“安全第一，預防為主”的方針。
13.0.2 勞動安全和職業衛生的設計應符合國家現行相關標準的規定。
13.0.3 電站的生產場所和附屬建筑、生活建筑和易燃、易爆的危險場所以及地下建筑物的防火分區、防火隔斷、防火間距、安全疏散和消防通道的設計，應符合現行國家標準《建筑設計防火規范》GB 50016的規定。
13.0.4 電站的安全疏散設施應有充足的照明和明顯的疏散指示標志。
13.0.5 有爆炸危險的設備及設備室應有防爆保護措施。防爆設計應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB 50058等的規定。
13.0.6 電站應采取隔離防護措施防止電灼傷、雷擊、誤操作等。電池及其他電氣設備的布置應滿足帶電設備的安全防護距離要求。
13.0.7 防機械傷害和防墜落傷害的設計，應符合現行國家標準《生產設備安全衛生設計總則》GB 5083、《機械安全 防護裝置 固定式和活動式防護裝置設計與制造一般要求》GB／T 8196等的規定。
13.0.8 液流電池室應采取措施防止酸性電解液對人身可能造成的傷害。電池室內可設置沖洗池、洗眼器等設施。
13.0.9 在建筑物內部配置防毒及防化學傷害的滅火器時，應有安全防護設施。
13.0.10 抗震設防烈度大于或等于7度的地區，電池設備及其支承構件應設置抗震加固設施。
