（免費下載）GB 50896-2013 壓型金屬板工程應用技術規范
1 總 則
1.0.1 為在壓型金屬板系統的設計和施工應用中貫徹執行國家的技術經濟政策，做到技術先進、經濟合理、安全適用、確保質量，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的工業與民用建筑壓型金屬板系統的設計、施工、驗收和維護。
1.0.3 壓型金屬板系統設計，應合理選擇材料、板型、連接方式和構造措施，滿足在運輸、安裝和使用過程中的功能和安全要求。
1.0.4 壓型金屬板系統的設計、施工、驗收和維護除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 本規范中壓型金屬板采用的板材包括鍍鋅鋼板、鍍鋁鋅鋼板、鋁合金板、彩色涂層鋼板和彩色涂層鋁合金板。
3.0.2 壓型金屬板系統設計，應根據建筑物功能特點和環境條件，合理選擇材料、板型和構造層次。壓型金屬板系統設計應進行詳圖設計。
3.0.3 壓型金屬板屋面防水等級和構造應符合表3.0.3的規定。
表3.0.3 壓型金屬板屋面防水等級和構造
| 防水等級 | 防水層設計使用年限 | 防水層構造要求 |
| 一級 | ≥20年 | 應設非明釘固定且咬邊連接大于180°的壓型金屬板和防水墊層或防水透汽層 |
| 二級 | ≥10年 |
壓型金屬板宜設防水墊層或防水透汽層 |
3.0.4 壓型金屬板系統的受力性能應通過計算確定，特殊情況下應通過試驗驗證。
4 材 料
5 建筑設計
6 結構設計與計算
7 加工、運輸及貯存
8 安 裝
9 驗 收
10 維護與維修
附錄A 壓型金屬板常用鋼材、鋁合金、不銹鋼板的化學成分與力學性能

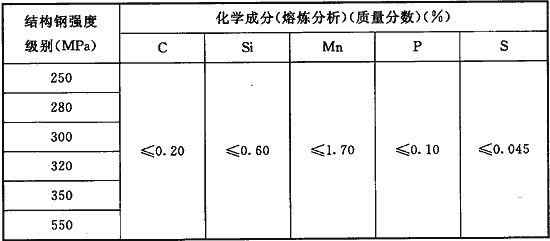

A.0.1 熱鍍鋅、鍍鋁鋅鋼板基板的化學成分(熔煉分析)應符合表A.0.1的規定。
表A.0.1 熱鍍鋅、鍍鋁鋅鋼板基板的化學成分

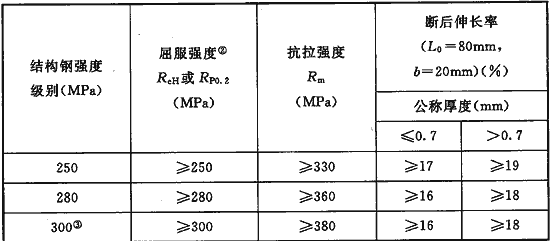

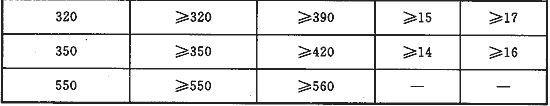

A.0.2 熱鍍鋅、鍍鋁鋅鋼板基板的力學性能應符合表A.0.2的規定。
表A.0.2 熱鍍鋅、鍍鋁鋅鋼板基板的力學性能①
注：①拉伸試驗樣的方向?yàn)榭v向(沿軋制方向)；
②屈服現象不明顯時采用RP0.2，否則采用ReH；
③結構鋼強度級別300MPa僅限于熱鍍鋁鋅鋼板。

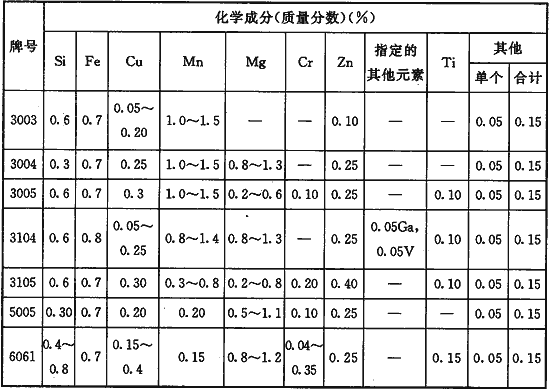

A.0.3 常用鋁合金板化學成分應符合表A.0.3的規定。
表A.0.3 常用鋁合金板化學成分表
A.0.4 常用鋁合金板力學性能應符合表A.0.4的規定。

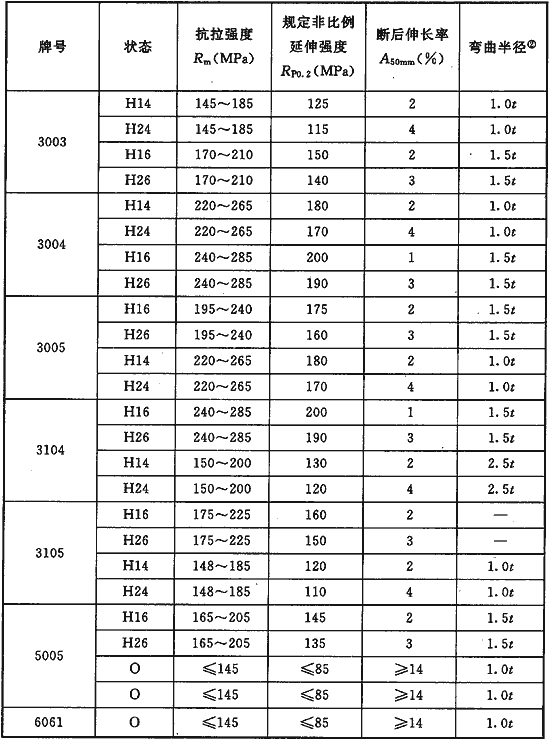

表A.0.4 常用鋁合金板力學性能表①
注：①本表鋁合金板厚為0.5mm～1.5mm；
②3105板、帶材彎曲180°，其他板、帶材彎曲90°。t為板或帶材的厚度。

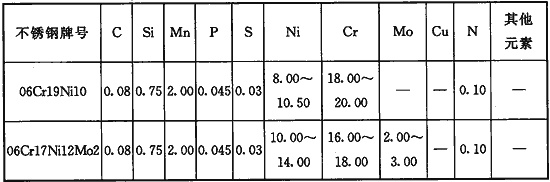

A.0.5 常用不銹鋼板化學成分應符合表A.0.5的規定。
表A.0.5 常用不銹鋼板化學成分表
A.0.6 常用不銹鋼板力學性能應符合表A.0.6的規定。

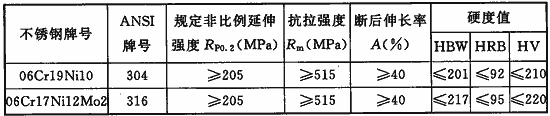

表A.0.6 常用不銹鋼板力學性能表
附錄B 壓型金屬板使用環境腐蝕性等級、鍍層重量要求及涂層耐久性試驗列表

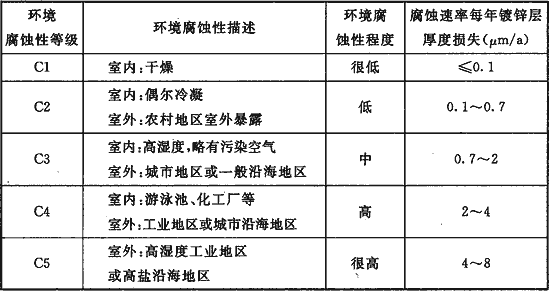

B.0.1 壓型金屬板使用環境腐蝕性等級應符合表B.0.1的規定。

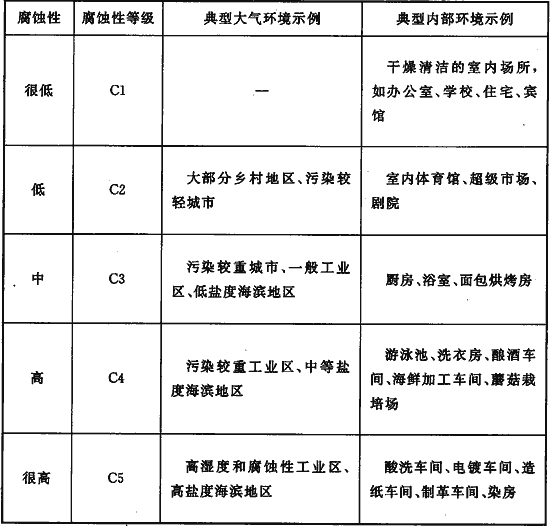

表B.0.1 壓型金屬板使用環境腐蝕性等級
B.0.2 壓型鋼板基板在不同腐蝕性環境中推薦使用的公稱鍍層重量應符合表B.0.2的規定。

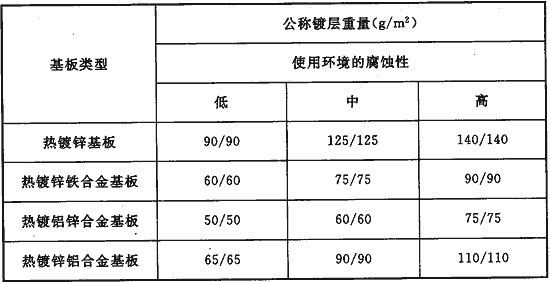

表B.0.2 壓型鋼板基板在不同腐蝕性環境中推薦使用的公稱鍍層重量
注：1 使用環境的腐蝕性可參照表B.0.1，腐蝕性很低和很高時，鍍層重量由供需雙方在訂貨合同中約定；
2 表中分子、分母值分別表示正面、反面的鍍層重量。
B.0.3 壓型鋼板涂層耐中性鹽霧試驗時間應符合表B.0.3的規定。
表B.0.3 壓型鋼板涂層耐中性鹽霧試驗時間
| 面漆種類 | 耐中性鹽霧試驗時間 |
| 聚酯 |
≥480 |
| 硅改性聚酯 | ≥600 |
| 高耐久性聚酯 |
≥720 |
| 聚偏氟乙烯 | ≥960 |
注：1 耐中性鹽霧試驗3個試樣值均應符合表值的相應規定；
2 在表中規定的時間內，試樣起泡密度等級和起泡大小等級不應大于現行國家標準《色漆和清漆 涂層老化的評級方法》GB／T 1766中規定的3級，但不允許起泡密度和起泡大小等級同時為3級。
B.0.4 壓型鋼板涂層紫外燈加速老化試驗時間應符合表B.0.4的規定。

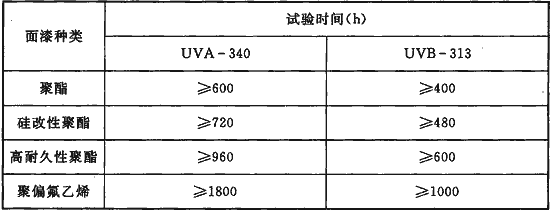

表B.0.4 壓型鋼板涂層紫外燈加速老化試驗時間
注：1 紫外燈加速老化試驗3個試樣均值應符合表值的相應規定；
2 在表中規定的時間內，試樣應無起泡、開裂，粉化不應大于現行國家標準《色漆和清漆 涂層老化的評級方法》GB／T 1766中規定的1級；
3 面漆為聚酯和硅改性聚酯時通常用UVA-340進行評價，如用UVB-313進行評價應在訂貨時說明；面漆為高耐久性聚酯和聚偏氟乙烯時通常用UVB-313進行評價，如用UVA-340進行評價應在訂貨時說明。
附錄C 壓型金屬板鍍層、表面涂層耐久性參考資料
C.0.1 表C.0.1規定了不同環境腐蝕性等級金屬鍍鋅層耐腐蝕性及腐蝕速率。
表C.0.1 金屬鍍鋅層耐腐蝕性及腐蝕速率

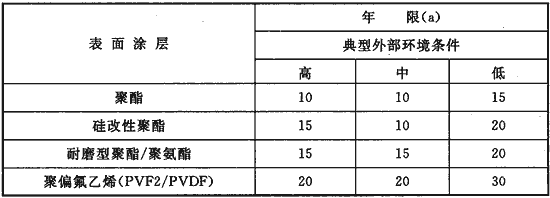

C.0.2 表C.0.2-1規定了鋁合金表面有機涂層相對使用壽命；表C.0.2-2規定了熱鍍鋅鋼板表面有機涂層相對使用壽命。
表C.0.2-1 鋁合金表面有機涂層相對使用壽命

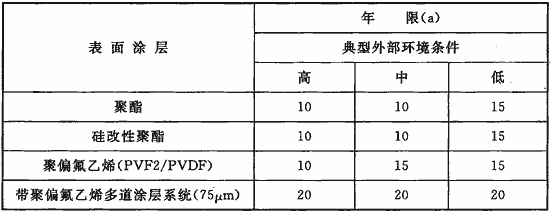

表C.0.2-2 熱鍍鋅鋼板表面有機涂層相對使用壽命
附錄D 壓型金屬板屋面系統抗風揭試驗方法
附錄E 壓型金屬板工程檢驗批和分項工程質量驗收記錄
E.0.1 檢驗批的質量驗收記錄應由施工項目專業質量檢查員填寫，監理工程師(或建設單位項目技術負責人)組織項目專業質量檢查員等進行驗收，并應符合表E.0.1的規定。

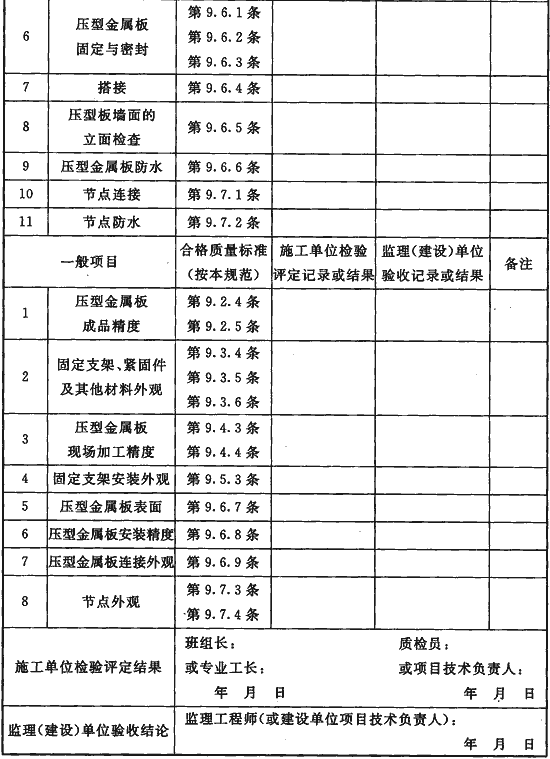

表E.0.1 壓型金屬板分項工程檢驗批質量驗收記錄
E.0.2 分項工程的質量應由監理工程師(或建設單位項目技術負責人)組織項目專業技術負責人等進行驗收，并應符合表E.0.2的規定。

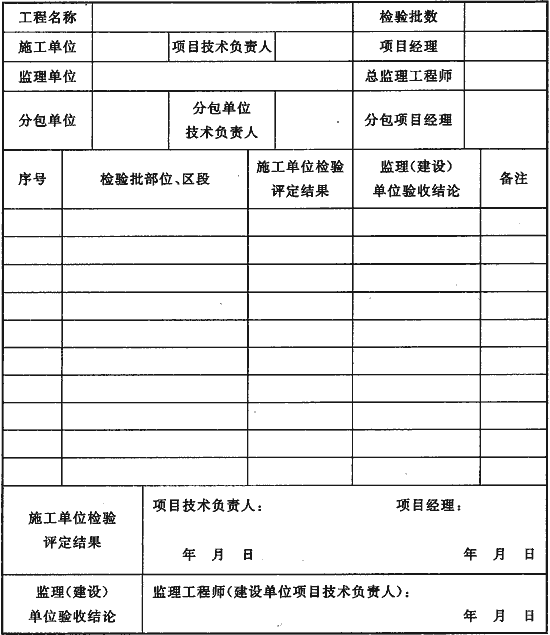

表E.0.2 壓型金屬板分項工程質量驗收記錄
