GB 50737-2011 石油儲備庫設計規范 （免費下載）
1 總 則
1.0.1 為在石油儲備庫的設計中貫徹執行國家有關方針政策，統一技術要求，做到技術先進、經濟合理、安全適用，制定本規范。
1.0.2 本規范適用于地上儲存原油類型的國家石油儲備庫以及總?cè)萘看笥诨虻扔?20×104m3的企業石油庫；本規范不適用于地下巖洞、地下鹽穴、海上浮船、山洞、埋地等儲存類型的石油儲備庫及成品油儲備庫的設計。
1.0.3 石油儲備庫的設計除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 國家石油儲備庫 national petroleum depot
國家投資建設的長期儲存原油的大型油庫。
2.0.2 企業石油庫 commercial petroleum depot
企業自主經營的儲存原油的大型油庫。
2.0.3 石油儲備庫 petroleum depot
國家石油儲備庫和企業石油庫的統稱。
2.0.4 明火地點 fired site
室內外有外露火焰、赤熱表面的固定地點。
2.0.5 散發火花地點 sparking site
有飛火的煙囪、室外的砂輪、電焊、氣焊(割)等固定地點。
2.0.6 防火堤 dike
用于防止油罐泄漏的可燃液態物料外流和火災蔓延的構筑物。
2.0.7 隔堤 intermediate dike
用于減少防火堤內儲罐發生少量泄漏事故時的影響范圍，而將一個儲罐組分隔成多個分區的構筑物。
2.0.8 油罐組 a group of storage tanks
布置在一個防火堤內的一個或多個油罐。
2.0.9 油罐區 tank farm
一個或多個罐組構成的區域。以環繞油罐區的消防道路中心線為界。
3 基本規定
3.0.1 石油儲備庫宜儲存低凝原油。
3.0.2 原油的火災危險性類別應劃分為甲類。
3.0.3 儲罐模數的確定應遵循安全、經濟合理的原則。儲罐單罐公稱容量不宜小于10×104m3。
3.0.4 石油儲備庫職工生活設施、維修設施宜依托社會。
3.0.5 石油儲備庫應有防止事故狀態下原油及液體污染物流出庫外的措施，并應將泄露的油品及液體污染物控制在庫區較小的范圍內。
3.0.6 石油儲備庫環境保護設計應符合現行國家標準《儲油庫大氣污染物排放標準》GB 20950、《污水綜合排放標準》GB 8978、《工業企業噪聲控制設計規范》GBJ 87及《工業企業廠界噪聲標準》GB 12348等有關標準的規定。
3.0.7 石油儲備庫勞動安全衛生設計應符合現行國家標準《建筑設計防火規范》GB 50016及《爆炸和火災危險環境電力裝置設計規范》GB 50058等有關標準及國家現行有關工業企業設計衛生標準、工作場所有害因素職業接觸限值的規定。
3.0.8 石油儲備庫設計，應有效節約和合理利用能源，提高經濟效益。
4 庫址選擇
4.0.1 石油儲備庫的選址，應根據石油儲備庫所在地區的地形、地質、水文、氣象、交通、消防、供水、供電、通信、可用土地和社會生活等條件，對可供選擇的具體庫址進行技術、經濟、安全、環保、征地、拆遷、管理等方面的綜合評價，選擇最優建庫地址。
4.0.2 石油儲備庫的選址，應根據儲備石油應急加工需求以及接卸、運輸原油的條件確定，宜設置在石油需求量大、煉油廠較為集中的地區及有可依托的輸油管網和大型石油碼頭的地區。
4.0.3 石油儲備庫的選址，應符合當?shù)爻擎?zhèn)規劃，宜選在自然條件有利于廢氣擴散、廢水排放的地區，并宜遠離其他環境敏感目標。
4.0.4 石油儲備庫應位于不受洪水、潮水或內澇威脅的地帶，當不可避免時，應采取可靠的防洪、排澇措施。
4.0.5 石油儲備庫防洪標準應按重現期不小于100年設計。
4.0.6 石油儲備庫不應設在下列地區和區段內：
1 有土崩、活動斷層、滑坡、沼澤、流沙、泥石流的地區和地下礦藏開采后有可能塌陷的地區，以及其他方面不滿足工程地質要求的地區；
2 抗震設防烈度為9度及以上的地區；
3 蓄(滯)洪區；
4 飲用水水源保護區；
5 自然保護區；
6 歷史文物、名勝古跡保護區。
4.0.7 石油儲備庫不宜建在抗震設防烈度為8度的IV類場地地區。
4.0.8石油儲備庫與周圍居住區、工礦企業、交通線等的安全距離，不得小于表4.0.8的規定。

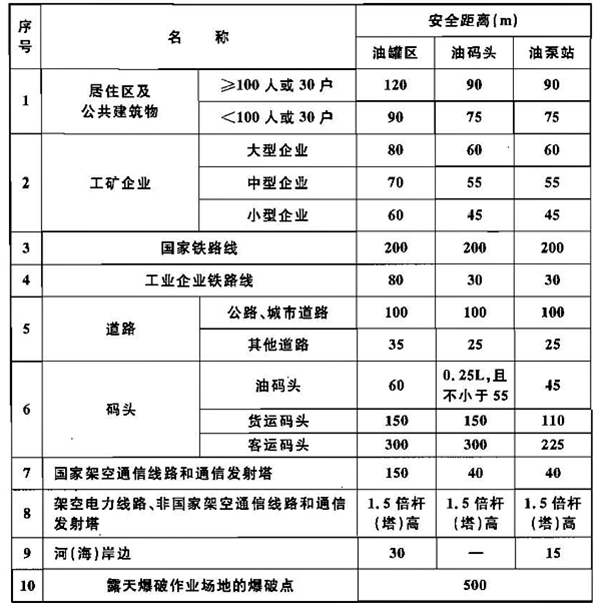

表4.0.8 石油儲備庫與周圍居住區、工礦企業、交通線等的安全距離
注：1 油罐區從防火堤頂角線算起；油泵房從泵房外墻軸線算起，露天油泵和油泵棚從泵體外緣算起；碼頭從所停靠設計船型的外緣算起，L為相鄰油船中較大油船的總長度；序號10的安全距離從儲備庫圍墻算起。
2 工礦企業包括油庫、石油化工企業和其他工業企業。毗鄰的油庫、石油化工企業的起算點應為明火地點、散發火花地點、油罐區的防火堤內頂角線、露天布置的易燃或可燃液體類設備、變配電設備、任何建筑物的外墻軸線；其他工礦企業的起算點為工礦企業的圍墻軸線。
3 對于電壓35kV及以上的架空電力線路，序號8的距離除應滿足本表要求外，且不應小于40m。
4 如果露天爆破作業場地有限制碎石飛行距離的防護措施，序號10的距離可以適當減小，但不得小于300m。
4.0.9 除本規范表4.0.8注1特殊說明的外，表4.0.8中其他設施或設備的計算間距起訖點應符合本規范附錄A的規定。
4.0.10 大、中、小型企業劃分標準宜按本規范附錄B執行。
5 庫區布置
6 儲運工藝及管道
7 油 罐
8 消防設施
9 給排水及含油污水處理
10 電 氣
11 自動控制
12 電 信
13 建、構筑物
14 采暖、通風和空氣調節
附錄A 計算間距的起訖點
A.0.1 計算間距的起訖點規定如下：
1 道路——路邊；
2 鐵路——鐵路中心線(指明者除外)；
3 管道——管子中心；
4 油罐——罐外壁；
5 各種設備——最突出的外緣；
6 架空電力和通信線路——線路中心線；
7 埋地電力和通信電纜——電纜中心；
8 建筑物或構筑物——外墻軸線；
9 鐵路油品裝卸設施——鐵路裝卸線中心或端部的裝卸油品鶴管；
10 油品裝卸碼頭——前沿線(靠船的邊緣)；
11 居民區——圍墻軸線；無圍墻者，建筑物或構筑物外墻軸線；
12 架空電力線桿高、架空通信線桿高和通信發射塔塔高——電線桿和通信發射塔所在地面至桿頂或塔頂?shù)母叨取?br/>注：本規范中的防火距離未特殊說明的，均指平面投影距離。
附錄B 大、中、小型企業劃分標準
附錄B 大、中、小型企業劃分標準

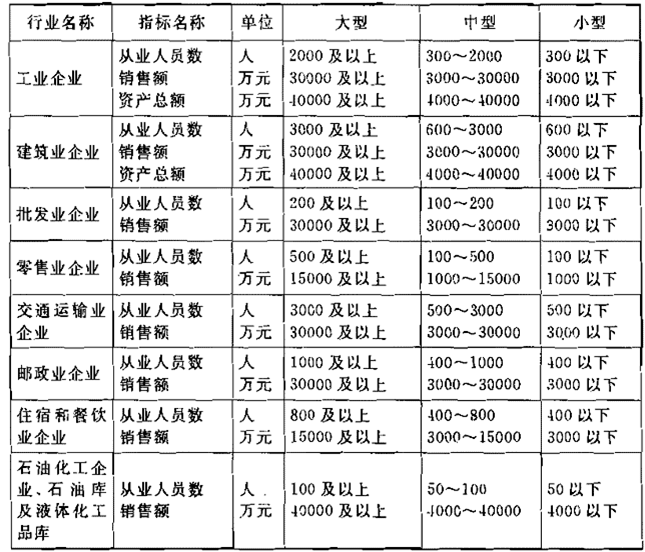

表B 大、中、小型企業劃分標準
注：1 表中的“工業企業”包括采礦業、制造業、電力和燃?xì)饧八纳a(chǎn)與供應也三個行業的企業。
2工業企業的銷售額已先行統計制度中的年產品銷售收入代替；建筑業企業的銷售額以現行統計制度中的年工程結算收入代替；批發和零售業的銷售額以現行報表制度中的年銷售額代替；交通運輸和郵政業、住宿和餐飲業企業的銷售額已先行統計制度中的年?duì)I業收入代替；資產總額以現行統計制度中的資產合計代替。
3 石油化工企業、石油庫及液體化工品庫以其中一項指標為劃分標準，從業人員包括管理人員、生產人員、消防人員和保衛人員。其他大型和重型企業須同時滿足所列各項條件的下限指標，否則下劃一檔。
