GB/T 51027-2014 石油化工企業總圖制圖標準 （完整版）
1 總 則
1.0.1 為了統一石油化工企業總圖制圖規則，保證制圖質量，提高制圖效率，做到圖面清晰、簡明，符合設計、施工、存檔等要求，適應工程建設的需要，制定本標準。
1.0.2 本標準適用于石油化工企業總圖運輸工程制圖。
1.0.3 石油化工企業總圖制圖除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 總平面布置
在既定廠址和工業企業總體規劃的基礎上，根據生產、使用、安全、衛生等要求，綜合利用環境條件，合理地確定場地上所有建筑物、構筑物、設備、交通運輸線路、工程管線、綠化和美化等的平面位置。
2.0.2 豎向布置
對場地的自然地形及建筑物、構筑物進行垂直方向的高程(標高)設計。
2.0.3 工藝裝置
按工藝流程完成一個完整的生產過程的組合體，包括主生產區(含若干個生產單元)、中間罐區及棚庫、控制配電室、污水預處理等設施。
3 基本規定
4 制圖規則
5 圖 例

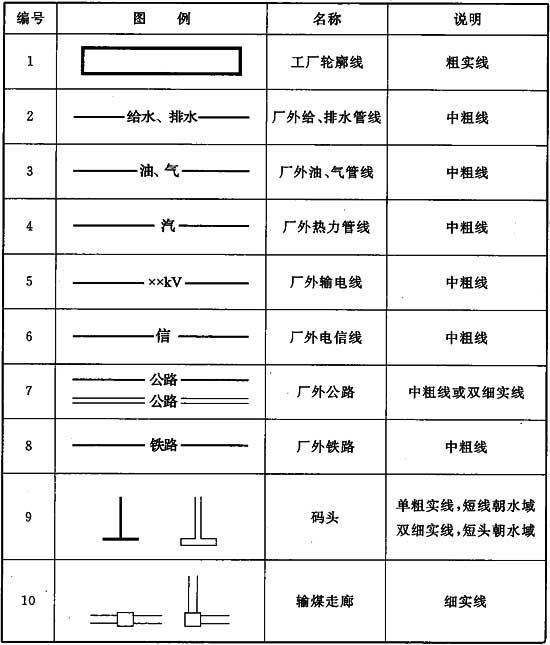

5.0.1 工廠位置圖圖例應符合表5.0.1的規定。
表5.0.1 工廠位置圖圖例

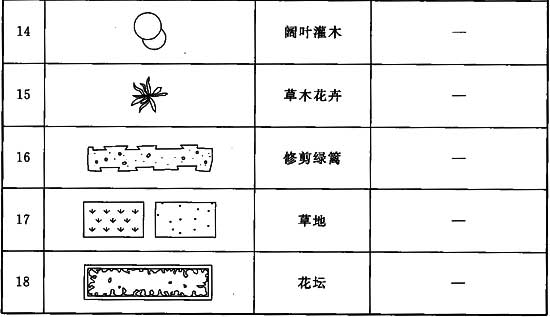

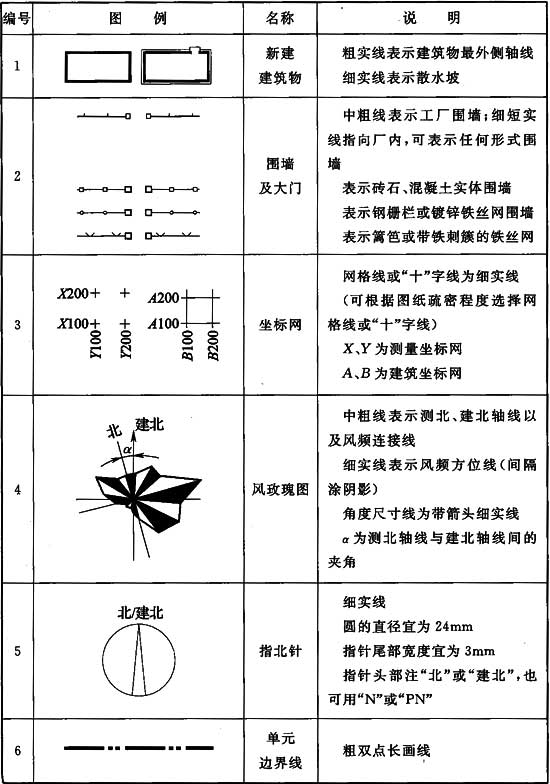

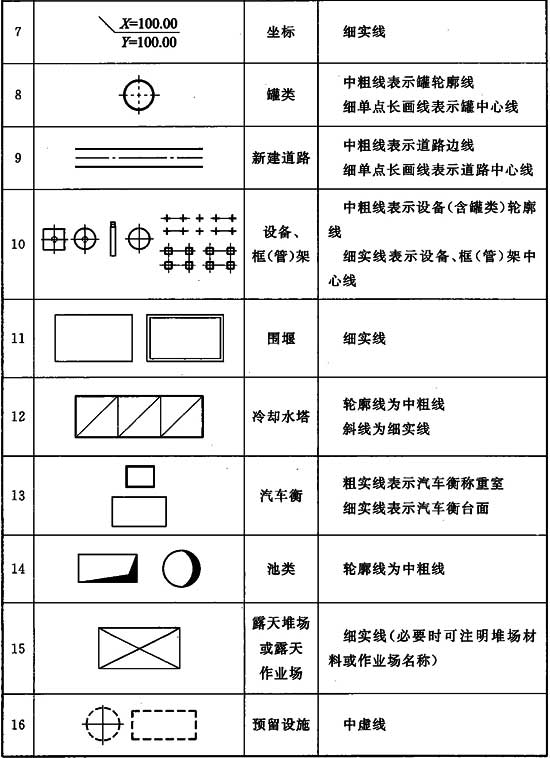

5.0.2 平面布置圖例應符合表5.0.2的規定。
表5.0.2 平面布置圖例
注：改、擴建工程中原有設施的圖例線寬均采用細實線。

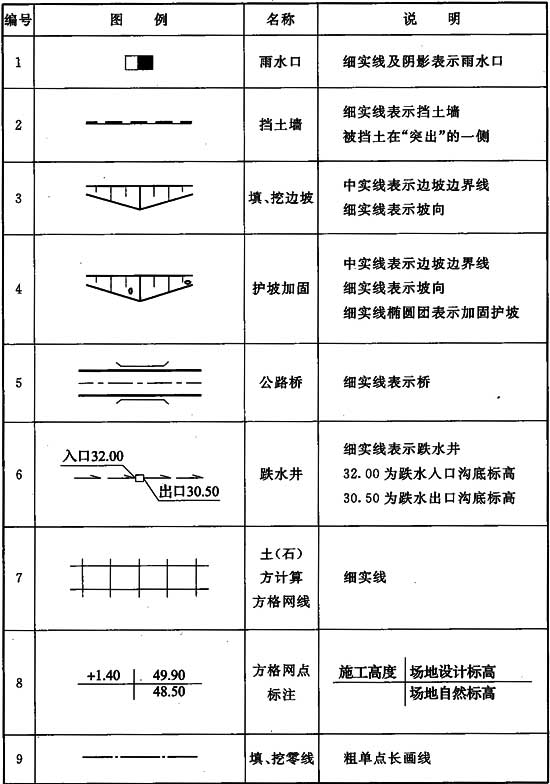

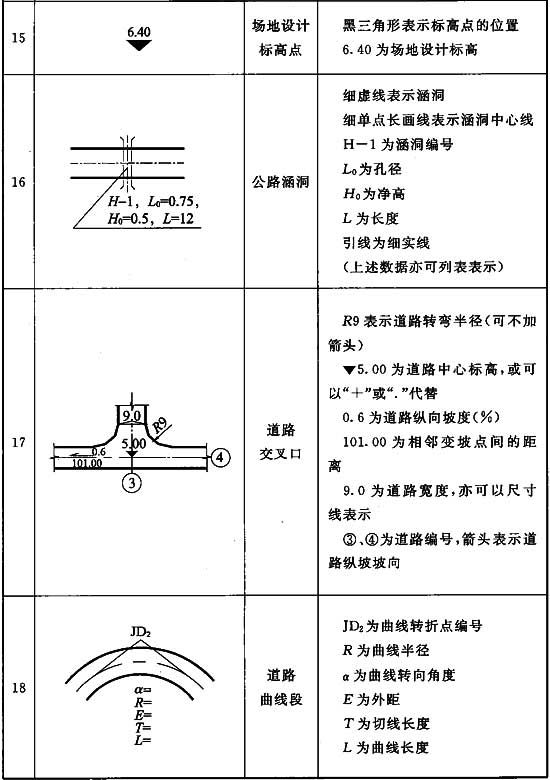

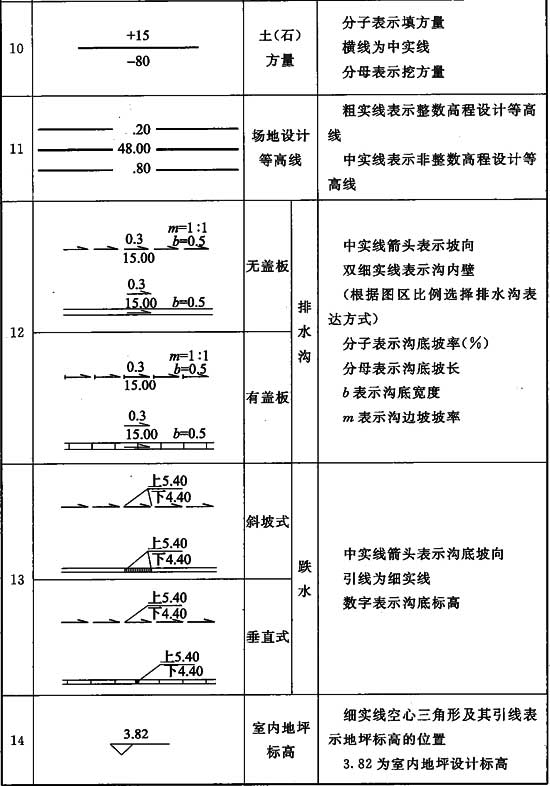

5.0.3 豎向布置圖例應符合表5.0.3的規定。
表5.0.3 豎向布置圖例

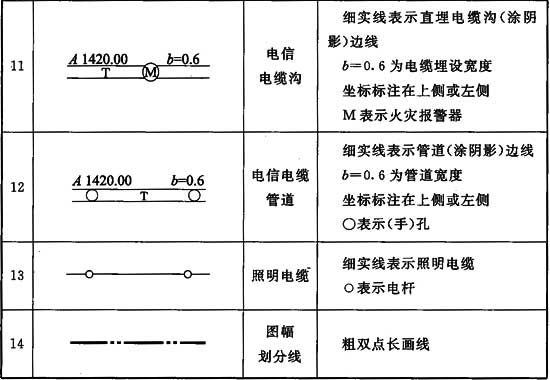

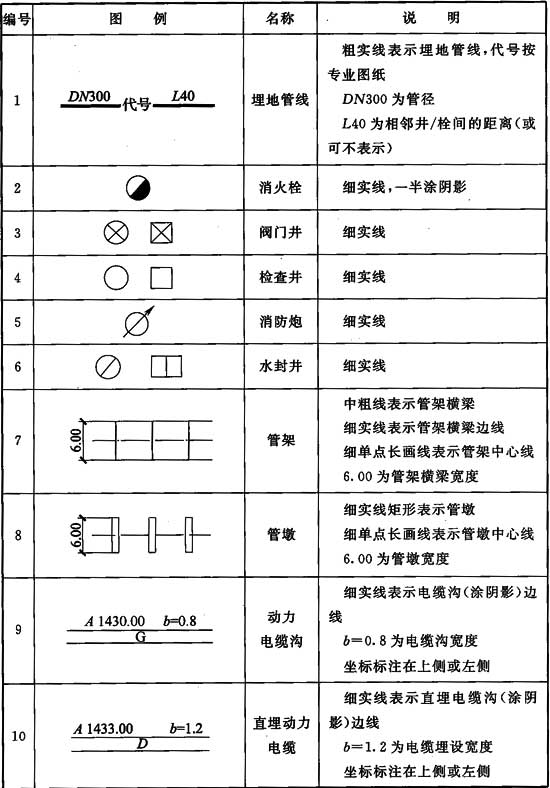

5.0.4 管線綜合圖例應符合表5.0.4的規定。
表5.0.4 管線綜合圖例

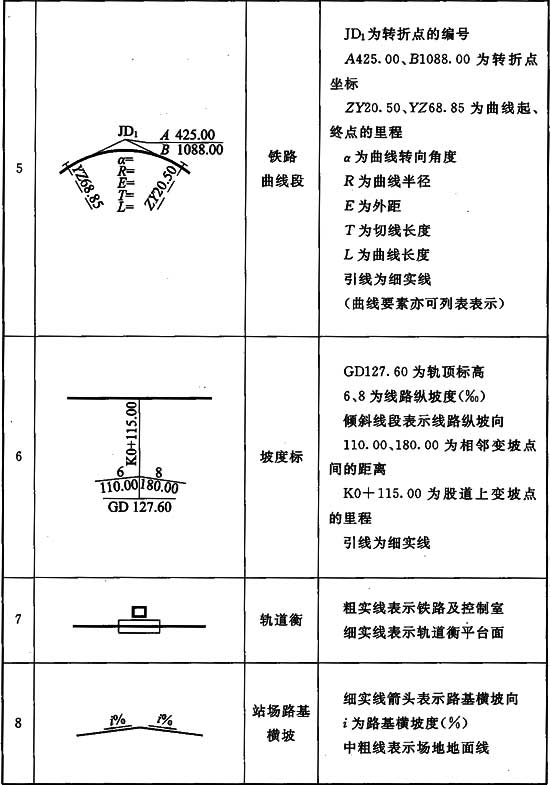

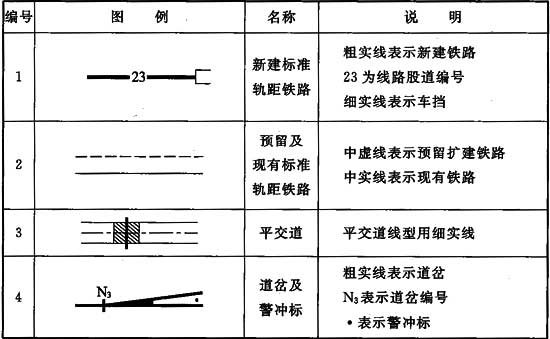

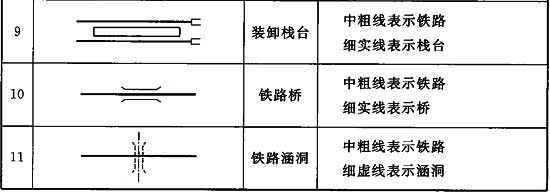

5.0.5 鐵路布置圖例應符合表5.0.5的規定。
表5.0.5 鐵路布置圖例

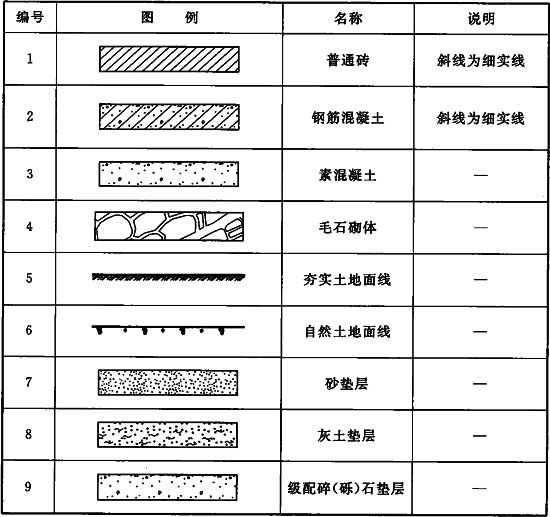

5.0.6 剖面及詳圖圖例應符合表5.0.6的規定。
表5.0.6 剖面及詳圖圖例

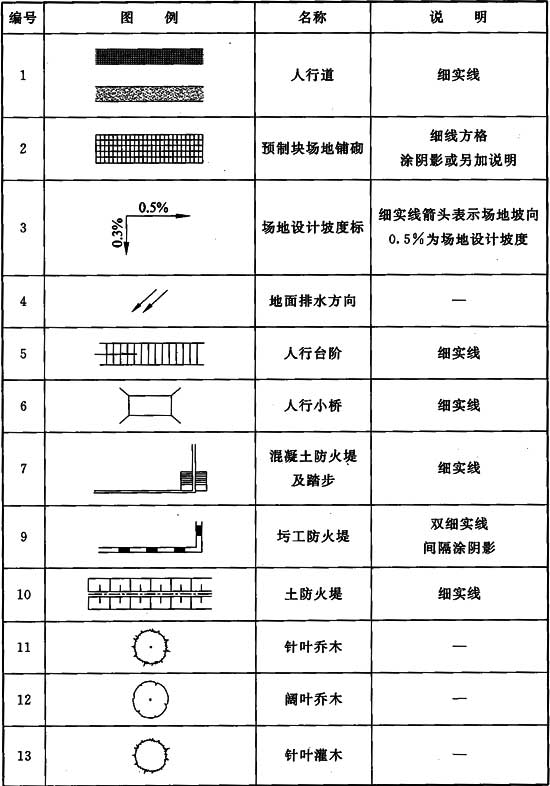

5.0.7 其他設計圖例應符合表5.0.7的規定。
表5.0.7 其他設計圖例
