GB/T 29043-2012 建筑幕墻保溫性能分級及檢測方法 （完整版）
1 范圍
1 范圍
本標準規定了建筑幕墻保溫性能術語和定義、分級、檢測方法及檢測報告。
本標準適用于構件式幕墻和單元式幕墻傳熱系數以及抗結露因子的分級及檢測，其他形式幕墻和有保溫要求的透光圍護結構可參照執行。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 4132 絕熱材料及相關術語
GB/T 8484-2008 建筑外門窗保溫性能分級及檢測方法
GB/T 13475 絕熱 穩態傳熱性質的測定 標定和防護熱箱法
GB/T 21086 建筑幕墻
3 術語和定義
3.1
幕墻傳熱系數 thermal transmittance coefficient of curtain wall
表征建筑幕墻保溫性能的參數。在穩定傳熱狀態下，幕墻兩側空氣溫差為1K，單位時間內通過單位面積的傳熱量。
3.2
抗結露因子 condensation resistance factor
表征玻璃幕墻阻抗表面結露能力的參數。在穩定傳熱狀態下，幕墻試件玻璃（或幕墻框架）熱側表面溫度與冷箱空氣平均溫度差和熱箱空氣平均溫度與冷箱空氣平均溫度差的比值。
4 分級
4.1 建筑幕墻傳熱系數
幕墻傳熱系數K值分為8級，見表1。
表1 建筑幕墻傳熱系數分級
4.2 玻璃幕墻抗結露因子
玻璃幕墻抗結露因子CRF值分為8級，見表2。

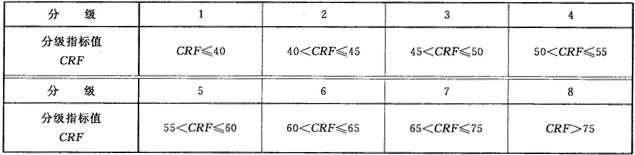

表2 玻璃幕墻抗結露因子分級
5 檢測方法
6 檢測報告
6 檢測報告
檢測報告應包括下列內容：
a）委托單位和生產單位。
b）試件名稱、編號、規格，面板、框架和保溫材料種類，框架面積與試件面積之比。
c）檢測依據、檢測設備、檢測項目、檢測類別和檢測時間，以及報告日期。
d）試驗條件：熱箱和冷箱空氣平均溫度、空氣相對濕度和氣流速度等。
e）試驗結果：
——傳熱系數：幕墻試件傳熱系數K值和等級；試件熱側表面溫度、結露和結霜情況。
——抗結露因子：玻璃幕墻試件的CRF值和等級；試件玻璃（或框架）的抗結露因子CRFg（或CRFf）值，以及tf、tfp，tfr、W、tg的值；試件熱側玻璃表面和框架表面的溫度、結露情況。
f）試件圖紙（包括立面圖和節點圖）及其他應說明的事項。
g）測試人、審核人及批準人簽名。
h）檢測單位。
附錄A 試件安裝方法
A.2 試件安裝節點索引
幕墻試件立面節點見圖A.1。

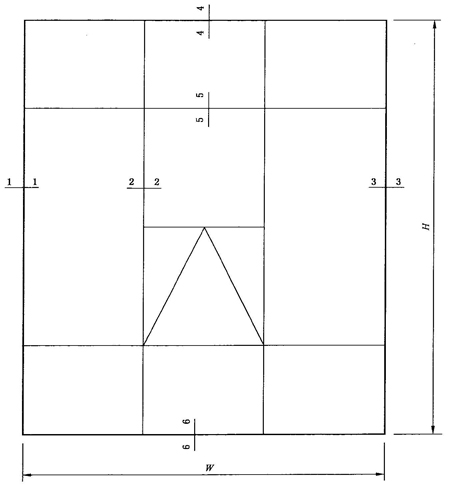

圖A.1 幕墻試件立面節點示意圖
附錄B 抗結露因子試驗測點設置
B.1 抗結露因子試驗中，玻璃幕墻試件熱側表面共設置20個溫度測點。其中，試件的框架熱側表面和玻璃熱側表面分別布置14個溫度測點和6個溫度測點。

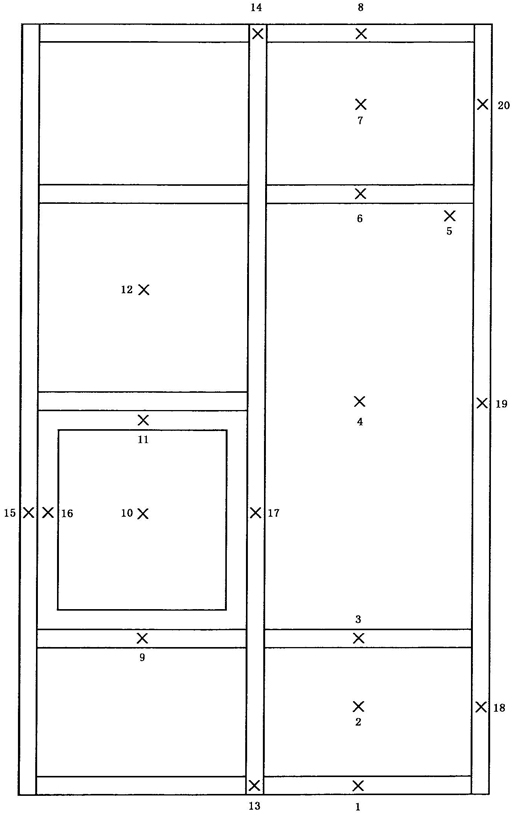

圖B.1 構件式幕墻溫度測點布置
B.2 應根據試件的不同分格，確定溫度測點設置的位置（見圖B.1和圖B.2）。

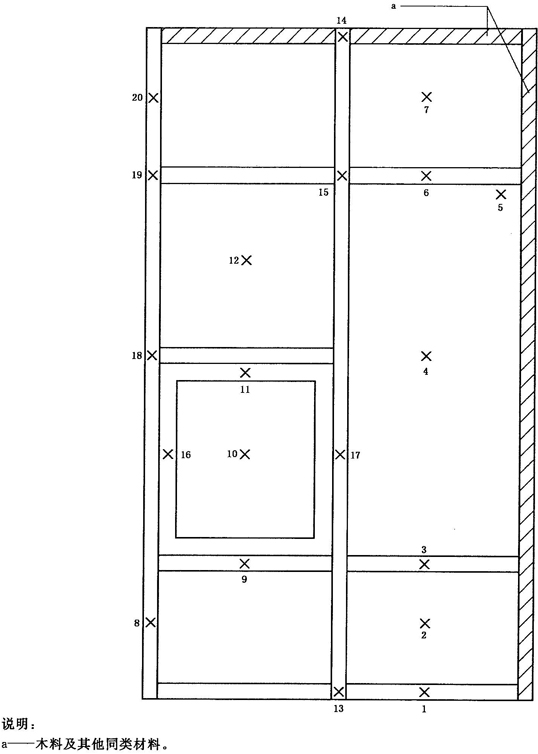

圖B.2 單元式幕墻測點布置
B.3 試件的固定框和開啟扇框架上均應布置溫度測點。溫度測點布置根據邊框的尺寸確定，邊框轉角處測點宜距上、下邊框為150mm（或300mm）。
B.4 試件玻璃上溫度測點設置應考慮玻璃中心及轉角部位。玻璃角部測點宜距邊框15mm。
