GB 50450-2008 煤礦主要通風機站設計規范 （完整版）

1 總 則

1.0.1為在煤礦主要通風機站的設計中貫徹執行國家發展煤炭工業的法規和技術政策，確保礦井安全生產及所采用的設備和設施等質量可靠、技術先進、經濟合理、節能、環保，制定本規范。大牛工程師

1.0.2本規范適用于新建、改建和擴建的煤礦主要通風機站的設計。
1.0.3煤礦主要通風機站設計除應符合本規范外，尚應符合國家現行的有關標準的規定。

模版下載_資料共享_免費下載

2 術語和符號

H————主要通風機風壓；
h_d——擴散器的動壓損失；
h_k——礦井計算風壓；
h_xs——消聲裝置阻力損失；
h_zh——通風裝置及風道阻力損失；
h_zr——礦井自然通風風壓；
k——外部漏風系數；
k_f——富余系數；
N——電動機計算功率；
Q——主要通風機風量；
η——主要通風機工況點效率；
η_m——機械傳動效率。 免費下載_文庫_資料共享

3 主要通風機裝置選擇

4 主要通風機站的布置與安裝

5 供配電、控制和照明

5.0.1主要通風機站應有兩回直接由變（配）電所饋出的供電線路；線路在末端配電裝置上應相互切換，并應符合下列規定：
1兩回供電線路應來自各自的變壓器和母線段，線路上不應分接任何負荷。
2主要通風機的控制回路和輔助設備，必須有與主要設備同等可靠的備用電源。
3當主要通風機為高壓同步電動機驅動時，勵磁裝置的低壓電源應引自高壓供電的同一母線段。大牛工程師

5.0.2主要通風機電動機應符合下列規定：
1當容量在200kW及以下時宜采用低壓，容量在300kW及以上時宜采用高壓；容量在200～300kW時，應經技術經濟比較后確定采用高壓或低壓。
2當容量在800kW以下時，宜采用鼠籠型異步電動機；容量在800kW及以上時，采用同步電動機或異步電動機，宜根據主機廠配套情況經技術經濟比較后確定。
3當電動機或電網不能滿足直接啟動要求時，可采用繞線型異步電動機。
4選用同步電動機時，應根據通風機的轉向?qū)﹄妱?dòng)機旋轉方向提出要求。
5內裝電動機應為防爆型，外裝電動機的防護等級不應低于IP23。
5.0.3采用異步電動機時，可選用變頻調速或晶閘管串級調速。
5.0.4同步電動機和鼠籠型異步電動機，應進行啟動方式的選擇和啟動條件的驗算，并應符合下列規定：
1對于同步電動機，還應進行牽入條件的驗算。
2軸流式通風機采用同步電動機時，應按重載啟動方式。
3在進行啟動方式選擇計算時，應首先采用直接啟動。當直接啟動不允許時，可采用降壓?jiǎn)?dòng)。
5.0.5高壓電動機的保護應符合下列規定：
1高壓電動機應裝設繞組及引出線相間保護、過負荷保護、低電壓保護；同步電動機還應裝設失步保護和非同步?jīng)_擊保護。上述保護應按現行國家標準《電力裝置的繼電保護和自動裝置設計規范》GB 50062的有關規定執行。
2低電壓保護裝置的整定應按下列原則進行：
1)當電源電壓短時降低或短時中斷后，根據生產過程不允許自啟動的電動機，保護裝置的電壓整定值采用40％～50％額定電壓或略高，時限為0.5～1.5s；
2)當主要通風機用異步電動機傳動時，保護裝置的電壓整定值采用40％～50％額定電壓，時限為5～10s。
3電動機單相接地故障保護設置應按現行國家標準《電力裝置的繼電保護和自動裝置設計規范》GB 50062的有關規定執行。
4電動機的防雷保護應按現行國家標準《工業與民用電力裝置的過電壓保護設計規范》GBJ 64中有關規定執行。
5.0.6交流低壓電動機應裝設短路保護和接地保護，并應根據具體情況分別裝設過負荷保護、斷相保護和低電壓保護。變壓器保護應按現行國家標準《電力裝置的繼電保護和自動裝置設計規范》GB 50062有關規定執行。
5.0.7主要通風機站的控制和監測儀表設置應符合下列規定：
1主要通風機電動機必須裝設電壓表和電流表，并應裝設有功電度表和無功電度表。同步電動機還應裝設功率因數表，轉子回路還應裝設直流電流表和直流電壓表。
2如成套控制屏上已裝有上述儀表時，配電裝置上可不再重復裝設。
3主要通風機站內應裝設下列儀表及傳感器：
1)水柱計、電流表、電壓表、軸承溫度計等儀表；
2)主要通風機設備開停傳感器；
3)主要風門開關傳感器；
4)通風機風量和負壓傳感器；
5)井下風流中瓦斯和一氧化碳含量傳感器；
6)連續檢測通風機軸承溫度和大容量電動機的定子繞組溫度等檢測保護儀表，并在超溫時能發出聲光超溫信號。
4本條第3款中的儀表及檢測信息、聲光信號應在值班室監視。
5主要通風機宜集中監控。有條件時，可實現自動化運行，礦井生產調度室可監控。
6集中控制時應實現遠距離啟動和停止主要通風機，需要反風時應保證遠距離控制反風門，當主要通風機因故停車時，應保證自動啟動備用通風機及其相應輔助裝置、自動監控通風機和電動機的軸承潤滑系統。應設置主要通風機運行、停車和事故停車的指示信號。
5.0.8礦井裝備的安全生產監控系統，應在通風機房設系統分站（測控設備），并應將工況參數及必要信息納入安全生產監控系統。
5.0.9主要通風機電動機的高壓開關柜宜設在主要通風機站內；主要通風機站的配電室配電裝置宜單列布置。電氣設備的布置與安裝應方便操作維護、搬運檢修和調整測試，并應符合下列規定：
1配電裝置單列布置時操作通道的最小寬度應按現行國家標準《低壓配電設計規范》GB 50054和《10kV及以下變電所設計規范》GB 50053中有關規定執行。
2高壓配電室凈空高度不宜小于4m。配電室長度在7m及以下時，可設一個出口；長度超過7m時應設兩個出口。
3當電控設備在通風機站內布置時，電機與控制屏、控制屏或操作臺之間凈距不應小于2m，轉動機械側面與配電裝置或操作臺凈距不應小于1.5m?？刂破梁团潆娖翍?yīng)采用單列布置，正面通道不應小于1.5m，屏后不應小于800mm。
5.0.10主要通風機站值班室內必須設置直通煤礦調度室的電話，并應在值班室外設置外接信號。
5.0.11主要通風機站的照明設計應按現行國家標準《建筑照明設計標準》GB 50034中有關規定執行。站內應設置應急照明設施。
5.0.12主要通風機站電力設備應有良好的接地保護。有關電力設備的接地應按現行國家標準《工業與民用電力裝置的接地設計規范》GBJ 65有關規定執行。主要通風機站的防雷保護應按現行國家標準《建筑物防雷設計規范》GB 50057有關規定執行，并應按二類設計。

大牛工程師

6 建筑與結構

7 采暖和通風

7.0.1累年日平均溫度穩定低于或等于5℃的日數大于或等于90d地區的通風機房，宜設置采暖設施，并且按集中采暖設計。大牛工程師

7.0.2當機房遠離供熱熱源，且不具備集中采暖條件時，可在人員經常停留的場所設置防爆式電暖氣采暖。
7.0.3通風機房采暖室內計算溫度宜采用15℃，在確定采暖熱負荷時應扣除電動機的散熱量。采暖熱媒宜采用130～70℃熱水或0.2MPa飽和蒸汽。

7.0.4機房宜采用自然通風。大牛工程師

8 給水和排水

8.0.1主要通風機的冷卻用水應循環使用。報告模板_規劃綱要_模版下載

8.0.2通風機房?jī)?nèi)宜設拖布池，并應在地面上設置相應的地漏。

8.0.3通風機房可不設室內消防給水，但應設沙箱及干粉滅火器。GB 50450-2008 煤礦主要通風機站設計規范 （完整版）

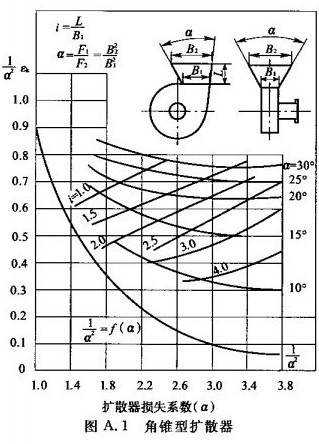

附錄A 金屬擴散器結構尺寸
