GB/T 28887-2012 建筑用塑料窗 （完整版）
1 范 圍
1 范 圍
本標準規定了建筑用塑料窗（以下簡稱塑料窗）的術語和定義、分類、規格和標記、要求、試驗方法、檢驗規則和標志、包裝、運輸和貯存。
本標準適用于基材為未增塑聚氯乙烯（PVC-U）型材制作的建筑用窗。其他種類塑料窗可參照采用。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2680 建筑玻璃 可見光透射比、太陽光直接透射比、太陽能總透射比、紫外線透射比及有關窗玻璃參數的測定
GB/T 5823 建筑門窗術語
GB/T 5824 建筑門窗洞口尺寸系列
GB/T 7106 建筑外門窗氣密、水密、抗風壓性能分級及檢測方法
GB/T 8484 建筑外門窗保溫性能分級及檢測方法
GB/T 8485 建筑門窗空氣聲隔聲性能分級及檢測方法
GB/T 8814-2004 門、窗用未增塑聚氯乙烯（PVC-U）型材
GB/T 11793 未增塑聚氯乙烯（PVC-U）塑料門窗力學性能及耐候性試驗方法
GB/T 11976 建筑外窗采光性能分級及檢測方法
GB/T 14436 工業產品保證文件 總則
GB 50009 建筑結構荷載規范
JG/T 263 建筑門窗用未增塑聚氯乙烯彩色型材
JGJ 113 建筑玻璃應用技術規程
JGJ/T 151 建筑門窗玻璃幕墻熱工計算規程
3 術語和定義
3.1 塑料窗 plastic windows
基材為未增塑聚氯乙烯（PVC-U）型材并內襯增強型鋼的窗。
3.2 機械式連接 mechanical joint
型材間采用專用連接件進行的拼接。
4 分類、規格和標記
4.3 標記

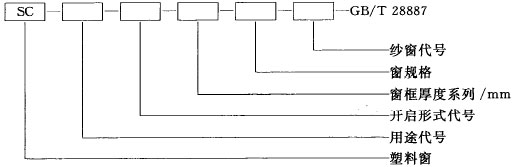

產品標記由塑料窗、用途代號、開啟形式代號、窗框厚度系列、窗規格、紗扇代號、標準號組成。
示例：室外用內平開塑料窗，窗框厚度為60mm，規格為150180，帶紗扇。
SC-W-NP-60-150180-A-GB/T 28887。
5 要 求
6 試驗方法
6.2 窗試件存放及試驗環境
除特殊規定外，試驗在常溫條件下進行。試驗前，窗試件應在18℃～28℃的條件下存放16h以上。
6.3 外觀質量
在自然散射光線下，距試樣500mm目測外觀項目。用精度0.05mm的深度尺和精度為0.02mm的游標卡尺檢測窗焊縫的清理。
7 檢驗規則
8 標志、包裝、運輸和貯存
附錄A 常用材料標準清單
A.1 型材
GB/T 8814 門、窗用未增塑聚氯乙烯（PVC-U）型材
JG/T 263 建筑門窗用未增塑聚氯乙烯彩色型材
JG/T 176 塑料門窗及型材功能結構尺寸
A.2 緊固件及五金附件標準
GB/T 3098.4 緊固件機械性能 螺母 細牙螺紋
GB/T 15856.1 十字槽盤頭自鉆自攻螺釘
GB/T 15856.2 十字槽沉頭自鉆自攻螺釘
GB/T 24601 建筑窗用內平開下懸五金系統
JG/T 124 建筑門窗五金件 傳動機構用執手
JG/T 125 建筑門窗五金件 合頁（鉸鏈）
JG/T 126 建筑門窗五金件 傳送鎖閉器
JG/T 127 建筑門窗五金件 滑撐
JG/T 128 建筑門窗五金件 撐擋
JG/T 129 建筑門窗五金件 滑輪
JG/T 130 建筑門窗五金件 單點鎖閉器
JG/T 131 聚氯乙烯（PVC） 門窗增強型鋼
JG/T 132 聚氯乙烯（PVC） 門窗固定片
JG/T 212 建筑門窗五金件 通用要求
JG/T 213 建筑門窗五金件 旋壓執手
JG/T 214 建筑門窗五金件 插銷
JG/T 215 建筑門窗五金件 多點鎖閉器
JG/T 233 建筑門窗用通風器
A.3 玻璃
GB/T 11614 平板玻璃
GB/T 11944 中空玻璃
GB/T 15763.2 建筑用安全玻璃 第2部分：鋼化玻璃
GB/T 15763.3 建筑用安全玻璃 第3部分：夾層玻璃
GB/T 15763.4 建筑用安全玻璃 第4部分：均質鋼化玻璃
GB/T 17841 半鋼化玻璃
GB/T 18915.1 鍍膜玻璃 第1部分：陽光控制鍍膜玻璃
GB/T 18915.2 鍍膜玻璃 第2部分：低輻射鍍膜玻璃
JG/T 255 內置遮陽中空玻璃制品
JC 433 夾絲玻璃
JC/T 511 壓花玻璃
A.4 紗網
QB/T 3882 窗紗型式尺寸
QB/T 3883 窗紗技術條件
JC/T 173 玻璃纖維防蟲網布
A.5 密封材料
GB/T 14683 硅酮建筑密封膠
GB 16776 建筑用硅酮結構密封膠
GB/T 24498 建筑門窗、幕墻用密封膠條
HG/T 3100 硫化橡膠和熱塑性橡膠 建筑用預成型密封墊的分類、要求和試驗方法
JC/T 483 聚硫建筑密封膠
JC/T 485 建筑用彈性密封膠
JC/T 486 中空玻璃用彈性密封膠
JC/T 635 建筑門窗密封毛條技術條件
JC/T 1022 中空玻璃用復合密封膠條
附錄B 建筑外窗抗風壓強度、撓度計算方法
B.1 概 述
建筑外窗抗風強度計算方法適用于各種材質的平開式及推拉式建筑外窗的抗風強度的計算和驗 算。也可用于四面支撐的其他開啟形式的建筑外門和外窗的抗風強度的計算。
附錄C 焊接角最小破壞力的計算
C.1 焊接角最小破壞力
焊接角最小破壞力的計算公式見式（C.1）。
Fc＝（4×σmin·W）/（a－21/2e） ……………………（C.1）
式中：
Fc——焊接角最小破壞力，單位為牛頓（N）；
W——應力方向的傾倒矩I/e，單位為立方毫米（mm3）；
I——型材橫斷面中性慣軸慣性矩。T型焊接的試樣應使用兩面中慣性矩的較小值，單位為四次方毫米（mm4）；
a——試樣支撐面的中心長度，單位為毫米，a＝（400±2）mm；
e——臨界線與中性軸的距離，單位為毫米；
σmin——型材最小破壞應力，單位為兆帕（MPa），σmin＝35MPa。
C.2 焊接試樣

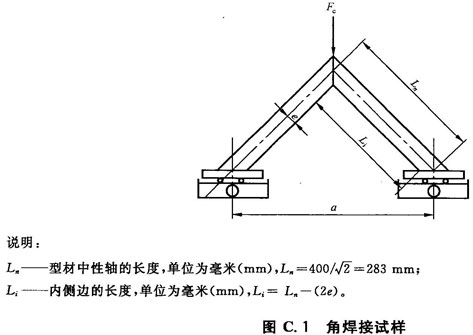

C.2.1 角焊接試樣見圖C.1。
C.2.2 T型焊接試樣見圖C.2。
