GB 50797-2012 光伏發電站設計規范 （完整版）
1 總 則
1.0.1 為了進一步貫徹落實國家有關法律、法規和政策，充分利用太陽能資源，優化國家能源結構，建立安全的能源供應體系，推廣光伏發電技術的應用，規范光伏發電站設計行為，促進光伏發電站建設健康、有序發展，制定本規范。
1.0.2 本規范適用于新建、擴建或改建的并網光伏發電站和100kWp及以上的獨立光伏發電站。
1.0.3 并網光伏發電站建設應進行接入電網技術方案的可行性研究。
1.0.4 光伏發電站設計除符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 光伏發電站設計應綜合考慮日照條件、土地和建筑條件、安裝和運輸條件等因素，并應滿足安全可靠、經濟適用、環保、美觀、便于安裝和維護的要求。
3.0.2 光伏發電站設計在滿足安全性和可靠性的同時，應優先采用新技術、新工藝、新設備、新材料。
3.0.3 大、中型光伏發電站內宜裝設太陽能輻射現場觀測裝置。
3.0.4 光伏發電站的系統配置應保證輸出電力的電能質量符合國家現行相關標準的規定。
3.0.5 接入公用電網的光伏發電站應安裝經當?shù)刭|(zhì)量技術監管機構認可的電能計量裝置，并經校驗合格后投入使用。
3.0.6 建筑物上安裝的光伏發電系統，不得降低相鄰建筑物的日照標準。
3.0.7 在既有建筑物上增設光伏發電系統，必須進行建筑物結構和電氣的安全復核，并應滿足建筑結構及電氣的安全性要求。
3.0.8 光伏發電站設計時應對站址及其周圍區域的工程地質情況進行勘探和調查，查明站址的地形地貌特征、結構和主要地層的分布及物理力學性質、地下水條件等。
3.0.9 光伏發電站中的所有設備和部件，應符合國家現行相關標準的規定，主要設備應通過國家批準的認證機構的產品認證。
4 站址選擇
4.0.1 光伏發電站的站址選擇應根據國家可再生能源中長期發展規劃、地區自然條件、太陽能資源、交通運輸、接入電網、地區經濟發展規劃、其他設施等因素全面考慮；在選址工作中，應從全局出發，正確處理與相鄰農業、林業、牧業、漁業、工礦企業、城市規劃、國防設施和人民生活等各方面的關系。
4.0.2 光伏發電站選址時，應結合電網結構、電力負荷、交通、運輸、環境保護要求，出線走廊、地質、地震、地形、水文、氣象、占地拆遷、施工以及周圍工礦企業對電站的影響等條件，擬訂初步方案，通過全面的技術經濟比較和經濟效益分析，提出論證和評價。當有多個候選站址時，應提出推薦站址的排序。
4.0.3 光伏發電站防洪設計應符合下列要求：
1 按不同規劃容量，光伏發電站的防洪等級和防洪標準應符合表4.0.3的規定。對于站內地面低于上述高水位的區域，應有防洪措施。防排洪措施宜在首期工程中按規劃容量統一規劃，分期實施。
表4.0.3 光伏發電站的防洪等級和防洪標準
| 防洪等級 | 規劃容量（MW） | 防洪標準（重現期） |
| Ⅰ |
＞500 | ≥100年一遇的高水（潮）位 |
| Ⅱ | 30～500 | ≥50年一遇的高水（潮）位 |
| Ⅲ | ＜30 | ≥30年一遇的高水（潮）位 |
4.0.4 地面光伏發電站站址宜選擇在地勢平坦的地區或北高南低的坡度地區。坡屋面光伏發電站的建筑主要朝向宜為南或接近南向，宜避開周邊障礙物對光伏組件的遮擋。
4.0.5 選擇站址時，應避開空氣經常受懸浮物嚴重污染的地區。
4.0.6 選擇站址時，應避開危巖、泥石流、巖溶發育、滑坡的地段和發震斷裂地帶等地質災害易發區。
4.0.7 當站址選擇在采空區及其影響范圍內時，應進行地質災害危險性評估，綜合評價地質災害危險性的程度，提出建設站址適宜性的評價意見，并應采取相應的防范措施。
4.0.8 光伏發電站宜建在地震烈度為9度及以下地區。在地震烈度為9度以上地區建站時，應進行地震安全性評價。
4.0.9 光伏發電站站址應避讓重點保護的文化遺址，不應設在有開采價值的露天礦藏或地下淺層礦區上。
站址地下深層壓有文物、礦藏時，除應取得文物、礦藏有關部門同意的文件外，還應對站址在文物和礦藏開挖后的安全性進行評估。
4.0.10 光伏發電站站址選擇應利用非可耕地和劣地，不應破壞原有水系，做好植被保護，減少土石方開挖量，并應節約用地，減少房屋拆遷和人口遷移。
4.0.11 光伏發電站站址選擇應考慮電站達到規劃容量時接入電力系統的出線走廊。
4.0.12 條件合適時，可在風電場內建設光伏發電站。
5 太陽能資源分析
6 光伏發電系統
7 站區布置
8 電 氣
9 接入系統
10 建筑與結構
11 給排水、暖通與空調
12 環境保護與水土保持
13 勞動安全與職業衛生
13.0.1 光伏發電站設計應符合國家現行的職業安全與職業病危害防治相關法律、標準及規范的規定，且應貫徹“安全第一、預防為主、綜合治理”的方針。
13.0.2 光伏發電站的職業安全與職業病危害防護設施和各項措施應與主體工程同時設計、同時施工、同時投入生產和使用。
13.0.3 光伏發電站站區的配電間、逆變器室、變壓器室、綜合樓、庫房、車庫、作業場所等的防火分區、防火隔斷、防火間距、安全疏散和消防通道設計均應符合現行國家標準《建筑設計防火規范》GB 50016、《建筑內部裝修設計防火規范》GB 50222、《火力發電廠與變電站設計防火規范》GB 50229等標準的規定。
13.0.4 光伏發電站防爆設計應符合國家現行標準《爆炸和火災危險環境電力裝置設計規范》GB 50058、《電力工程電纜設計規范》GB 50217、《交流電氣裝置的接地》DL/T 621等標準的規定。
13.0.5 電氣設備的布置應滿足帶電設備的安全防護距離要求，并應有必要的隔離防護措施和防止誤操作措施；應設置防直擊雷設施，并采取安全接地等措施。
防電灼傷的設計應符合國家現行標準《高壓配電裝置設計技術規程》DL/T 5352、《建筑物防雷設計規范》GB 50057、《3～110kV高壓配電裝置設計規范》GB 50060、《交流電氣裝置的接地》DL/T 621、《交流電氣裝置的過電壓保護和絕緣配合》DL/T 620、《電業安全工作規程》DL 408、《電氣設備安全設計導則》GB/T 25295等標準的規定。
13.0.6 平臺、走道、吊裝孔等有墜落危險處，應設欄桿或蓋板。需登高檢查、維修及更換光伏組件處，應設操作平臺或扶梯。
防墜落傷害設計應符合現行國家標準《生產設備安全衛生設計總則》GB 5083等標準的規定。
13.0.7 防暑、防寒、防潮、防噪聲設計應符合現行國家標準《采暖通風與空氣調節設計規范》GB 50019等標準的規定。
14 消 防
附錄A 可能的總輻射日曝輻量
附錄A 可能的總輻射日曝輻量

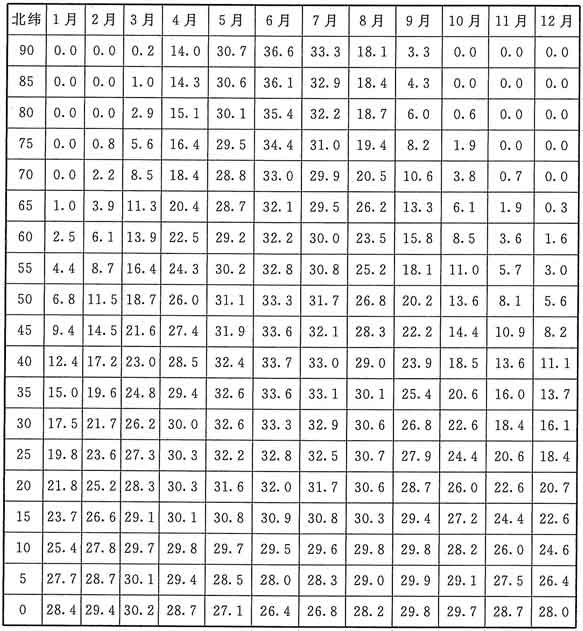

表A 可能的總輻射日曝輻量[MJ/（m2·d）]
附錄B 光伏陣列最佳傾角參考值
附錄B 光伏陣列最佳傾角參考值

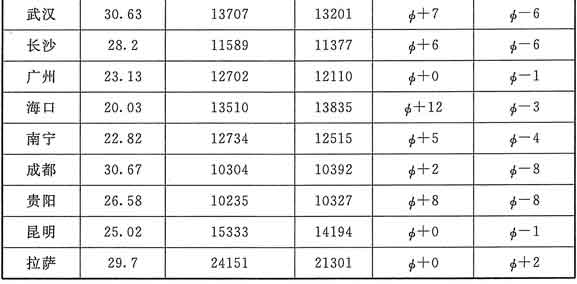

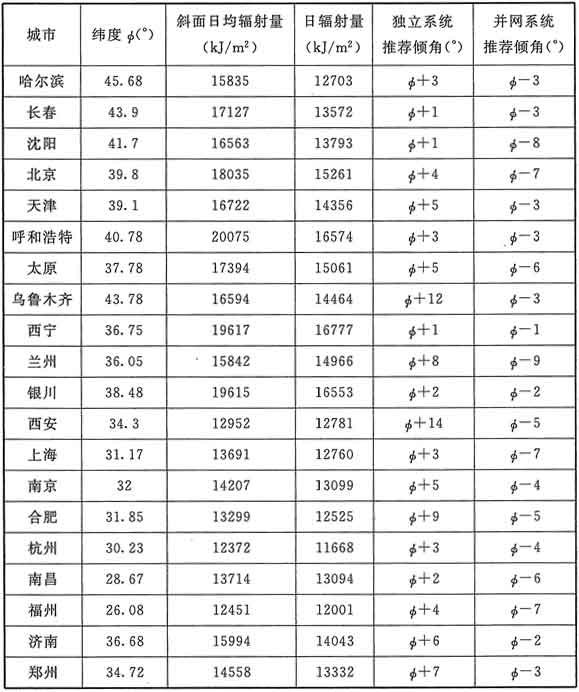

表B 全國各大城市光伏陣列最佳傾角參考值
附錄C 鋼制地錨
C.0.1 可根據場區地質條件選用鋼制地錨（圖C.0.1），并應符合下列要求：

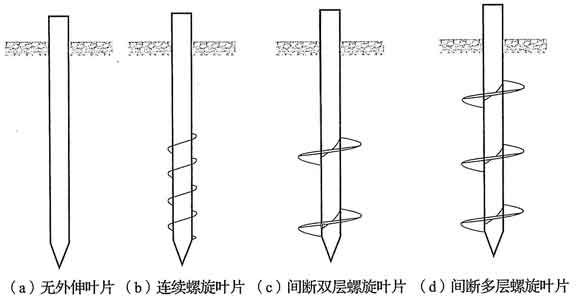

圖C.0.1 鋼制地錨
1 鋼制地錨應滿足光伏發電站25年的設計使用年限要求。
2 鋼制地錨鋼管壁厚不應小于4mm；螺旋葉片鋼制地錨的葉片外伸寬度大于或等于20mm時，葉片厚度應大于5mm；當葉片寬度小于20mm時，葉片厚度不應小于2mm；螺旋葉片與鋼管之間應采用連續焊接，焊縫高度不應小于焊接工件的最小壁厚。
3 螺旋葉片鋼制地錨的外伸寬度與葉片厚度之比不應大于30。
4 鋼制地錨與支架連接節點在保證滿足設計要求的承載力基礎上，在高度方向上宜具有可調節功能，水平方向應采取措施避免支架立柱晃動。
5 基礎與支架的連接應安全可靠，不宜現場切割和焊接。有現場焊接時應檢驗焊接強度，切割、焊接后需要進行防腐處理。
6 鋼制地錨的防腐設計應滿足電站使用年限的要求。當采用熱鍍鋅防腐處理時，鍍鋅層厚度應符合現行國家標準《金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》GB/T 13912的規定。
7 季節性凍土區的鋼制地錨除應符合國家現行標準《建筑地基基礎設計規范》GB 50007和《建筑樁基技術規范》JGJ 94的規定外，尚應進行基礎的凍脹穩定性與鋼制地錨的抗拔強度驗算。
