GB/T 50590-2010 乙烯基酯樹脂防腐蝕工程技術規范 （完整版）
1 總 則
1.0.1 為提高乙烯基酯樹脂防腐蝕工程的設計及施工水平，加強防腐蝕工程施工過程的質量控制，保證乙烯基酯樹脂防腐蝕工程質量，制定本規范。
1.0.2 本規范適用于新建、改建、擴建的乙烯基酯樹脂防腐蝕工程的設計、施工及質量驗收。
1.0.3 乙烯基酯樹脂防腐蝕工程應包括下列內容：
1 樹脂玻璃鋼整體面層和隔離層。
2 樹脂膠泥、樹脂砂漿鋪砌的塊材面層和樹脂膠泥灌縫的塊材面層。
3 樹脂稀膠泥和樹脂砂漿制作的整體面層。
4 樹脂玻璃鱗片膠泥制作的整體面層。
1. 0.4 乙烯基酯樹脂防腐蝕工程的設計、施工及質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 原材料和制成品的質量

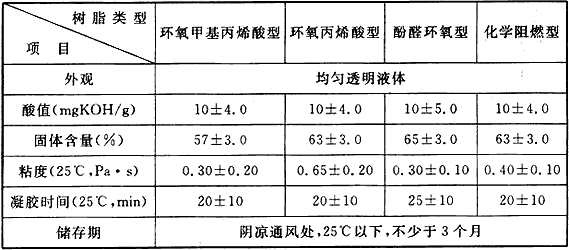

2.0.1 液體乙烯基酯樹脂的質量應符合表2.0.1的規定。當采用其他品種的乙烯基酯樹脂時，其物理力學性能、耐腐蝕性能和配合比應經試驗確定。
表2.0.1 液體乙烯基酯樹脂的質量

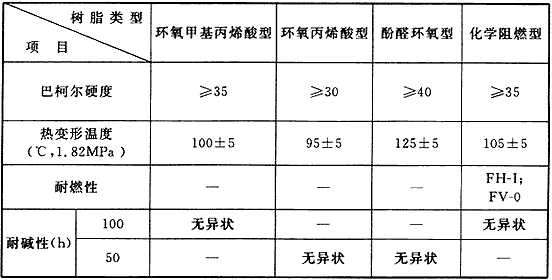

2.0. 2 乙烯基酯樹脂澆鑄體的質量應符合表2.0.2的規定
表2.0. 2 乙烯基酯樹脂澆鑄體的質量

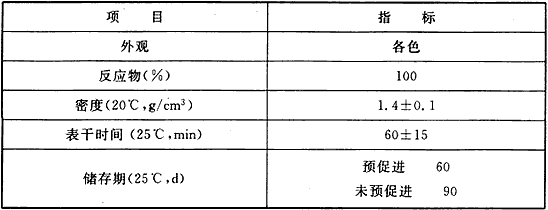

2.0.3 乙烯基酯樹脂玻璃鱗片膠泥的質量應符合表2.0.3的規定。
表2.0.3 乙烯基酯樹脂玻璃鱗片膠泥的質量
2. 0.4 乙烯基酯樹脂的固化體系應包括引發劑和促進劑。常用的引發劑宜為過氧化甲乙酮二甲酯液、過氧化環己酮二丁酯糊或過氧化二苯甲酰二丁酯糊。
過氧化甲乙酮二甲酯液和過氧化環己酮二丁酯糊的配套促進劑宜為環烷酸鈷苯乙烯液，過氧化二苯甲酰二丁酯糊的配套促進劑宜為二甲基苯胺苯乙烯液。
2.0.5 玻璃鋼的增強材料可采用玻璃纖維布、玻璃纖維表面氈或玻璃纖維短切氈。玻璃纖維布應采用非石蠟乳液型無捻粗紗玻璃纖維方格布，厚度宜為0.2mm～0.4mm，經緯密度宜為每平方厘米（4×4）紗根數～（8×8）紗根數。玻璃纖維表面氈的單位質量應為30g/m2～50g/m2。玻璃纖維短切氈的單位質量應為300g/m2～600g/m2。
2.0.6 粉料和細骨料的耐酸率不應小于95％，含水率不應大于0.5％。0.15mm篩孔余量的粉料細度不應大于5％，0.08mm篩孔余量的粉料細度應為10％～30％。細骨料用于鋪砌時，粒徑不宜大于1.2mm；用于涂抹時，粒徑不宜大于2.0mm。
2.0.7 用于含氫氟酸類介質的防腐蝕工程時，增強材料應采用無紡滌綸布、氈或丙綸布、氈；粉料和細骨料應選用硫酸鋇粉、石墨粉或重晶石砂。當用于含氫氧化鈉、次氯酸鈉類介質的防腐蝕工程時，增強材料宜選用尼龍布、碳纖維布；粉料和細骨料應選用輝綠巖粉、石墨粉。

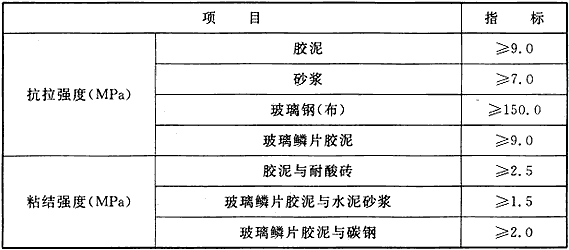

2.0.8 乙烯基酯樹脂材料制成品的質量應符合表2.0.8的規定。
表2.0.8 乙烯基酯樹脂材料制成品的質量
2.0.9 乙烯基酯樹脂和乙烯基酯樹脂玻璃鱗片膠泥的試驗方法應符合本規范附錄A和附錄B的規定。
3 設計規定
4 施工規定
5 質量檢驗與驗收
附錄A 原材料的試驗方法
A.0.1 乙烯基酯樹脂質量的測定應符合下列規定：
1 乙烯基酯樹脂酸值的測定應按現行國家標準《塑料 聚酯樹脂 部分酸值和總酸值的測定》GB/T 2895的有關規定執行。
2 乙烯基酯樹脂粘度、固體含量、25℃凝膠時間的測定應按現行國家標準《不飽和聚酯樹脂試驗方法》GB/T 7193的有關規定執行。
3 乙烯基酯樹脂熱變形溫度的測定應按現行國家標準《塑料 負荷變形溫度的測定 第1部分：通用試驗方法》GB/T 1634.1、《塑料 負荷變形溫度的測定 第2部分：塑料、硬橡膠和長纖維增強復合材料》GB/T 1634.2的有關規定執行。
4乙烯基酯樹脂巴柯爾硬度的測定應按現行國家標準《纖維增強塑料巴氏（巴柯爾）硬度試驗方法》GB/T 3854的有關規定執行。
5 乙烯基酯樹脂耐燃燒性能的測定應按現行國家標準《塑料 燃燒性能的測定 水平法和垂直法》GB/T 2408的有關規定執行。
6乙烯基酯樹脂耐堿性的測定應按現行國家標準《樹脂澆鑄體性能試驗方法》GB/T 2567的有關規定執行。
A.0.2 乙烯基酯樹脂玻璃鱗片膠泥性能的測定應符合下列規定：
1 乙烯基酯樹脂玻璃鱗片膠泥密度的測定應按國家現行標準《建筑砂漿基本性能試驗方法標準》JGJ/T 70的有關規定執行。
2乙烯基酯樹脂玻璃鱗片膠泥表干時間的測定應按現行國家標準《漆膜、膩?zhàn)幽じ稍飼r間測定法》GB/T 1728的有關規定執行。
附錄B 制成品的試驗方法
B.0.1 乙烯基酯樹脂制成品性能測試用試樣的配合比及配制應分別按本規范第4.2.1條和第4.3節的規定執行。
B.0.2 乙烯基酯樹脂膠泥、砂漿的抗壓、抗拉、粘結強度和乙烯基酯樹脂玻璃鱗片膠泥粘結強度的測試應按現行國家標準《建筑防腐蝕工程施工及驗收規范》GB 50212的有關規定執行。
B.0.3 乙烯基酯樹脂膠泥、砂漿線收縮率的試驗應符合下列規定：
1 測試模具應為帶有3個半圓柱槽的模坯和可拆卸的兩端模板，并應用螺釘固定組成。模具內腔的3個半圓柱槽和兩端模板的內表面應機械加工到3.2▽的精度。
2 測試的溫度應為23℃±2℃，相對濕度應為50％±5％。
3 應將兩端模板用螺釘固定在模坯上，并應在模具內腔表面均勻涂上礦物油，在測試環境條件下放置時間不應小于4h；應用半分卡量出每個半圓柱在兩端模板間的長度，并應取4個點的平均值，精確度應為0.01mm；將混合均勻的膠泥或砂漿料注入模具中，不宜帶入空氣。在不同的養護齡期，測量試件長度可按1d、3d、7d、10d的期齡分別測定。測定試件長度時，應先將兩端模板拆開，取出試件，再用百分卡測量試件長度，并應取4個點的平均值，精確度應為0.01mm。
4收縮率應按下式計算：
收縮率＝（L1－L2）/L1（B.0.3）
式中：L1——半圓柱槽在兩端板間的長度；
L2——養護至一定齡期后的試件長度。
5 不同齡期的收縮率應取3個試件的收縮率的平均值，結果應為收縮率趨于穩定時的數據。
B.0.4 乙烯基酯樹脂膠泥、乙烯基酯樹脂砂漿、乙烯基酯樹脂玻璃鱗片膠泥的抗沖擊性能測定應符合下列規定：
1預制尺寸為450mm×450mm×60mm內加ф6mm鋼筋的細石混凝土底板，養護10d后，應按本規范第4.4.2條第1款的施工程序在混凝土預制件上涂刷封底料和刮膩?zhàn)印?br/>2 應按本規范第4.4.2條第2款襯貼一層玻璃鋼，并應待玻璃鋼固化后攤抹樹脂砂漿或膠泥，砂漿層厚度宜為5mm，膠泥厚度宜為3mm，玻璃鱗片膠泥厚度宜為1mm，應自然養護到完全固化。
3應用1kg的鋼球作高度為0.25m、1m、2m、3m的自然落體沖擊，并應觀察受多少米高度的鋼球沖擊后無裂紋、不起殼。
B.0.5 乙烯基酯樹脂膠泥、乙烯基酯樹脂砂漿、乙烯基酯樹脂玻璃鱗片膠泥的磨耗量測定應符合下列規定：
1應按現行國家標準《色漆和清漆 耐磨性的測定 旋轉橡膠砂輪法》GB/T 1768的有關規定制作乙烯基酯膠泥、砂漿或玻璃鱗片膠泥試件。
2膠泥厚度宜為3mm，砂漿厚度宜為5mm，玻璃鱗片膠泥厚度宜為1mm，每組試件宜為3個。
3應自然養護至完全固化后，在JM-1型耐磨儀上采用砂輪磨具測定。
4磨耗量應按下式計算：
磨耗量＝（G1－G2）/[（d2－r2）×3.14]（B.0.5）
式中：G1——試件磨損前質量；
G2——試件磨損后質量；
d——磨損處環形外圓半徑；
r——磨損處環形內圓半徑。
B.0.6 乙烯基酯樹脂膠泥、乙烯基酯樹脂砂漿的吸水率測定應符合下列規定：
1應按本規范表4.2.1規定的配合比制作3cm×3cm×3cm的膠泥和砂漿試件。
2 每組試件應為3個，應自然養護到完全固化。試件應無明顯裂紋等缺陷。
3應在105℃～11O℃下干燥至恒重；冷卻、稱重后（精度為0.01g）置于盛水容器內，并應加熱至沸騰；1h后，將盛試塊的容器放在水中完全冷卻至室溫；取出試塊，用濾紙吸干試件表面水分，迅速稱量（精度為0.01g）。
4吸水率應按下式計算：
吸水率（％）＝（G1－G）/（G×100）（B.0.6）
式中：G1——煮沸后試件質量；
G——煮沸前試件質量。
B.0.7 乙烯基酯樹脂膠泥、乙烯基酯樹脂砂漿和乙烯基酯樹脂玻璃鱗片膠泥的抗?jié)B透性試驗應符合下列規定：
1應用42.5級礦渣硅酸鹽水泥與標準砂配制試件底模，底模尺寸應為底面直徑80mm、頂面直徑70mm、高30mm，每組試件應為3個。
2 標準養護28d后，應在底膜底面上分別涂刷（或涂抹）樹脂膠泥、砂漿或玻璃鱗片涂料。其厚度應為膠泥3mm、砂漿5mm、玻璃鱗片膠泥1mm。應在室溫下養護到完全固化。
3 水壓應從0.2MPa起保持2h，然后增至0.3MPa。以后應每隔1h增加水壓0.1MPa，并應直至所有試件頂面滲水為止。應記錄每個試件的最大水壓力和保持最大水壓的時間（以小時計）。水壓增至1.5MPa，而試件仍未滲水時，則不應再升壓，持荷6h后，應停止試驗。
B.0.8 乙烯基酯樹脂玻璃鋼含膠量的測定應按現行國家標準《玻璃纖維增強塑料樹脂含量試驗方法》GB/T 2577的有關規定執行。
