GB 50320-2014 糧食平房倉設計規范 （完整版）
1 總 則
1.0.1 為在糧食平房倉設計中貫徹國家技術經濟政策，做到符合存糧要求、作業合理、安全可靠、節能環保、節約用地、技術先進、經濟適用，制定本規范。
1.0.2 本規范適用于儲存原糧及成品糧的平房倉設計。
1.0.3 糧食平房倉分類應符合下列要求：
1 按糧食儲存形式可分為散裝倉和包裝倉。
2 按使用功能可分為收納倉、中轉倉與儲備倉。
3 按儲存糧食的類型可分為原糧倉和成品糧倉。
4 按儲糧技術可分為普通倉、控溫倉、氣調倉、數字化倉、熏蒸倉及通風倉。
5 按溫度控制要求，可分為常溫倉和控溫倉，其中控溫倉又可分為準低溫倉和低溫倉。
6 按倉頂蓋或結構體系可分為預應力混凝土折線形屋架平房倉、拱板屋蓋平房倉、門式剛架平房倉、組合門式剛架彩板屋蓋平房倉、雙坡板架屋蓋平房倉及雙T板屋蓋平房倉。
1.0.4 糧食平房倉設計應根據安全儲糧、提高存糧性能與作業要求，選用相應工藝、設備及糧情檢測設施，應采用科學保糧的新技術和新方法。
1.0.5 糧食平房倉中應優先采用節能環保型及對保護生態環境有益的新型建筑材料。
1.0.6 糧食平房倉在平面及豎向布置方面與周圍環境和設施的距離不得小于防火、衛生等有關標準規定的安全距離。
1.0.7 糧食平房倉設計除應滿足本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 工 藝
4 建筑設計
5 作用與作用組合
6 結構設計
7 消防設施
7.0.1 散裝糧食平房倉內不應設消防給水設施，其他糧食平房倉內不宜設消防給水設施；倉外應設消防給水設施。
7.0.2 平房倉的消防用水量，應為最大一個防火分區的室外消火栓用水量。
7.0.3 平房倉應按現行國家標準《建筑滅火器配置設計規范》GB 50140合理配置滅火器。當滅火器放置倉內有可能被糧食覆蓋而無法使用時，滅火器可放置于倉外門口處。
7.0.4 散裝平房倉可不設防排煙設施。
8 電 氣
9 糧情測控系統
9.0.1 根據當?shù)刈匀粭l件，經技術經濟分析需要對糧情進行監控的平房倉，可根據需要設置糧情測控系統。
9.0.2 糧情測控系統應具備下列基本功能：
1 應能實現運行參數的數據采集、處理與顯示；
2 當運行參數超過規定的極限數值時，應有超限報警；
3 系統應具有中文打印、制表功能；
4 系統應具有通信功能；
5 宜具有控制通風機、電動窗等設備自動運行功能；
6 宜具備測定氧氣或熏蒸氣體濃度的功能。
9.0.3 糧情測控系統的溫度測量誤差不應大于±1℃，測量范圍應為—40℃～60℃，工作環境溫度范圍應為—40℃～60℃。
9.0.4 系統的測溫布點宜均勻適度：水平間距不應大于5m，垂直間距不應大于2m，測溫點距地面、墻面及糧食表面為300mm～500mm。
9.0.5 測情測控系統電纜宜采用多芯軟銅線，單根截面面積不宜小于0.5mm2。
9.0.6 測溫電纜應具有足夠的抗拉強度。
9.0.7 成品糧倉應設置測溫、測濕的測控裝置，宜設置測水、測蟲、測霉、測倉容及測定重量的糧情測控設施。
附錄A 通風系統阻力計算公式
A.0.1 糧層阻力可按下式計算：
式中：h——糧食堆高度；
q——單位通風量[m3／(h·kg)]；
ρ——糧食質量密度(kg／m3)；
a、b——糧種系數(按表A.0.1取值)。
表A.0.1 糧種系數
| 糧種 | a | b |
| 小麥 | 618.40 | 1.321 |
| 玉米 | 414.04 | 1.484 |
| 稻谷 | 484.17 | 1.334 |
| 大米 | 1014.13 | 1.269 |
| 大豆 | 287.51 | 1.384 |
| 大麥 | 534.71 | 1.273 |
A.0.2 風網阻力應按下式計算：
式中：L——風道長度；
vt——風道風速(m／s)；
R——單位摩擦壓損(Pa／m)；
ξ——局部阻力系數；
ρa——空氣的質量密度(kg／m3)。
附錄B 主要糧食的設計用物理參數
附錄B 主要糧食的設計用物理參數

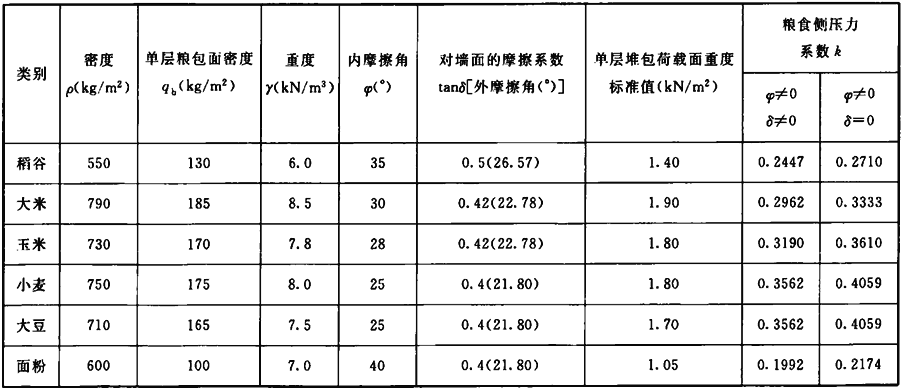

表B 主要糧食的設計用物理參數
注：“對墻面的摩擦系數tanδ”中墻面指對混凝土、水泥砂漿、混合砂漿形成的墻。
附錄C 非平堆散裝糧食壓力計算
C.0.1 非平堆散裝糧食對倉壁計算深度s處單位面積上的水平壓力標準值應按下列公式計算(圖C.0.1)：
式中：Phk——深度s處對倉壁的壓力標準值(kN／m2)；
k——平堆時糧食側壓力系數；
s——糧食水平面與倉壁交點至計算截面的高度；
β——糧食滑動楔體的滑動面與墻面的夾角(°)，可由式C.0.1-3和C.0.2-3求出；
φ——糧食的內摩擦角(°)，按本規范附錄B取值；
α——加堆的斜面與水平面的夾角(°)，自然堆積時與糧食的自然休止角相同；
δ——糧食對灰砂粉刷面的外摩擦角(°)，按本規范附錄B取值；
γ——糧食重度(kN／m3)，按本規范附錄B取值；
h1——加堆的高度；
h2——靠墻面的堆糧高度。

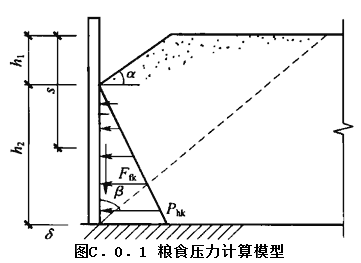

圖C.0.1 糧食壓力計算模型
C.0.2 非平堆散裝糧食對單位長度倉壁的豎向摩擦力標準值應按下列公式計算：
式中：Ffk——糧食對單位長度倉壁的豎向摩擦力標準值(kN／m)。
